Правильная установка привода трамблера критична для работы системы зажигания двигателя ЗМЗ-402.

Ошибки при монтаже этого узла приводят к нарушению угла опережения зажигания, сбоям в работе мотора и повышенному расходу топлива.

В статье рассмотрены ключевые этапы установки привода распределителя зажигания, особенности его позиционирования относительно шестерни распредвала и советы по избежанию распространенных ошибок.

Соблюдение описанной технологии гарантирует стабильный запуск двигателя и корректную работу системы зажигания.

Определение признаков неисправности привода трамблера

Основным признаком неисправности привода трамблера являются явные перебои в работе двигателя. Двигатель начинает троить, особенно заметно на холостом ходу и под нагрузкой, возможны пропуски воспламенения в одном или нескольких цилиндрах. Наблюдается неустойчивая работа мотора, сложности с запуском как холодного, так и прогретого двигателя, падение мощности и приемистости.

Дополнительными симптомами могут служить посторонние звуки из района распределительного вала, такие как стук или скрежет, вызванные износом шестерни привода или подшипника. Важным диагностическим признаком является изменение момента зажигания при попытке его регулировки октан-корректором – угол опережения не фиксируется стабильно или меняется скачкообразно. Также возможны вибрации двигателя и появление течи моторного масла через сальник вала привода.

Характерные симптомы:

Троение двигателя: Неустойчивые обороты холостого хода, подергивания, потеря мощности.
Проблемы с запуском: Длительная прокрутка стартером, особенно на горячую.
Мигание лампы Check Engine: Система самодиагностики может фиксировать пропуски воспламенения (ошибки типа P0300-P0304).
Стук/шум из-под клапанной крышки: В районе установки трамблера и привода.
Нестабильность угла опережения зажигания: Регулировка октан-корректором не дает стабильного результата или угол "плавает".
Чрезмерный люфт вала трамблера: Вал ощутимо болтается в корпусе при попытке пошатать его рукой.
Повреждение бегунка/крышки трамблера: Износ или пробой, вызванные биением вала.
Течь масла через сальник вала привода.
"Плавающие" обороты на холостом ходу.

Отключение аккумулятора перед началом работ

Перед демонтажем трамблёра обязательно обесточьте бортовую сеть, отсоединив клеммы аккумуляторной батареи. Это исключит риск короткого замыкания при случайном контакте инструментов с токопроводящими элементами. Начинайте с отрицательной клеммы («–»), используя рожковый ключ на 10 мм.

После снятия «минуса» аналогичным образом снимите положительную клемму («+»). Убедитесь, что провода надёжно отведены в сторону от аккумулятора и не смогут случайно коснуться выводов. Изолируйте клеммы ветошью при длительном простое.

Ключевые правила безопасности

Обязательные шаги:

Заглушите двигатель и извлеките ключ из замка зажигания
Наденьте резиновые перчатки для защиты от ожогов кислотой
Проверьте отсутствие тлеющих сигарет/открытого огня рядом

Важно: При подключении батареи после установки трамблёра сначала присоединяйте «плюсовую» клемму, затем «минусовую». Это предотвратит искрообразование возле аккумулятора.

Ошибка	Последствие
Отсоединение при работающем двигателе	Повреждение регулятора напряжения, ЭБУ
Снятие сначала «плюсовой» клеммы	Искрение при контакте ключа с кузовом

Помните: контакт «массы» (отрицательный провод) при отключении первым разрывает цепь между кузовом и АКБ. Это критично для электронных компонентов системы зажигания ЗМЗ-402.

Демонтаж высоковольтных проводов с трамблера

Перед началом работ убедитесь в отсутствии напряжения на проводах и выключенном зажигании. Зафиксируйте положение бегунка трамблера относительно крышки метками или фото для последующей корректной сборки. Осмотрите колпачки проводов на предмет трещин или следов пробоя – поврежденные элементы подлежат замене.

Запрещается тянуть за кабель! Захватывайте исключительно защитный колпачок у основания. Проворачивайте колпачок на 10-15 градусов вокруг оси для разрушения окисленного контакта, затем плавно потяните на себя. При значительном усилии используйте съемник для высоковольтных проводов, избегая перегибов жилы. Последовательно освобождайте каждый провод, начиная с 1-го цилиндра.

Порядок действий

Очистите крышку трамблера и колпачки проводов от загрязнений щеткой
Отсоедините центральный провод от катушки зажигания
Демонтируйте провода цилиндров в последовательности 1-2-4-3
Проверьте состояние контактов внутри колпачков и на крышке трамблера

Критические ошибки: вырывание проводов за кабель приводит к обрыву медной жилы. Перепутывание проводов при установке нарушает порядок работы цилиндров. Использование маслосодержащих очистителей вызывает утечку тока.

Признак проблемы	Последствие
Затвердевшие колпачки	Разрушение контакта при демонтаже
Следы белого налета на проводах	Пробой изоляции

После снятия обязательно закройте гнезда крышки трамблера чистой ветошью для предотвращения попадания пыли или влаги. Уложите провода вертикально для сохранения формы – горизонтальное хранение вызывает перелом жилы у колпачка.

Снятие крышки распределителя зажигания

Отсоедините высоковольтные провода свечей зажигания от крышки трамблера, запоминая или маркируя их положение для последующей правильной установки. Снимите центральный высоковольтный провод от катушки зажигания, аккуратно потянув за защитный колпачок без повреждения изоляции.

Очистите корпус распределителя от грязи ветошью для предотвращения попадания абразивных частиц внутрь механизма. Проверьте фиксацию защелок или винтов крепления крышки – на ЗМЗ-402 обычно используются две пружинные защелки по бокам корпуса.

Порядок демонтажа

Ключевые этапы:

Отожмите металлические фиксаторы-защелки плоской отверткой в направлении от центра крышки
Приподнимите крышку вертикально вверх без перекоса, удерживая корпус трамблера второй рукой
Визуально оцените состояние контактов бегунка и угольного токосъемного щетка

При затрудненном снятии проверьте отсутствие скрытых креплений или деформации посадочного фланца. Не прилагайте избыточных усилий – пластик крышки хрупкий. Уложите снятую деталь на чистую поверхность контактами вверх.

Контроль при демонтаже	Рекомендуемые действия
Целостность уплотнительной резинки	Удалить старую грязь, при повреждении заменить
Состояние внутренних контактов	Очистить латунные клеммы от окислов
Люфт вала распределителя	Проверить рукой на предмет бокового смещения

Фиксация положения ротора трамблера метками

Перед установкой привода трамблера на ЗМЗ-402 зафиксируйте коленвал в положении верхней мертвой точки (ВМТ) первого цилиндра. Для этого совместите метку на шкиве коленвала с длинной риской (0°) на крышке привода газораспределительного механизма. Убедитесь, что оба клапана первого цилиндра закрыты – это соответствует такту сжатия.

Снимите крышку трамблера и проверните ротор вручную до совпадения его наружной метки с неподвижным указателем на корпусе распределителя. При отсутствии маркировки ориентируйтесь на направление бегунка: он должен быть развернут к контакту первого цилиндра на крышке (обычно напротив штекера провода СВ).

Порядок синхронизации

Совместите метку ВМТ на шкиве коленвала с нулевой риской ГРМ.
Проверьте положение бегунка: стрелка на роторе должна указывать на контакт 1-го цилиндра.
Скорректируйте привод при монтаже, чтобы паз вала трамблера занял позицию параллельно оси двигателя (смещенной к блоку).

Элемент	Метка/ориентир
Шкив коленвала	Риска 0° на крышке ГРМ
Ротор трамблера	Стрелка на корпусе или контакт №1
Вал привода	Паз параллельно оси ДВС

При правильной установке после запуска двигателя момент зажигания регулируется поворотом корпуса трамблера по шкале октан-корректора. Контролируйте угол стробоскопом по меткам на маховике.

Отсоединение вакуумного шланга от корректора

Вакуумный шланг подключен к пластиковому штуцеру вакуумного корректора трамблера. Это соединение часто "прикипает" из-за перепадов температур и старения резины. Неправильное отсоединение может привести к поломке хрупкого штуцера.

Перед началом работ убедитесь в отсутствии напряжения на клеммах аккумулятора. Подготовьте инструмент: плоскую отвертку с тонким жалом или узкоплоскогубцы. При наличии стяжного хомута потребуется крестовая отвертка.

Последовательность действий

Визуально определите тип крепления: стяжной хомут (обычно пластиковый) или плотная посадка на штуцере.
При наличии хомута:
- Аккуратно ослабьте винт хомута крестовой отверткой
- Сдвиньте хомут по шлангу на 1-2 см от штуцера
Зафиксируйте корпус корректора рукой для предотвращения перекоса
Возьмитесь за основание шланга у штуцера большим и указательным пальцами
Выполните проворачивающие движения шланга вокруг оси штуцера
При затрудненном снятии:
- Аккуратно подденьте соединение плоской отверткой
- Нанесите WD-40 по контуру штуцера и выждите 2-3 минуты
Плавно потяните шланг вдоль оси штуцера без бокового усилия

Критические моменты: Запрещено тянуть за середину шланга или выламывать штуцер корректора отверткой. При появлении треска немедленно прекратите демонтаж и повторите обработку проникающей смазкой.

Типовая проблема	Способ решения
Задубевшая резина шланга	Прогреть феном до 60°C (не перегревать!)
Прикипание металлического хомута	Срезать кусачками с последующей заменой
Повреждение штуцера	Замена вакуумного корректора в сборе

После демонтажа сразу заткните отверстие шланга чистой ветошью для предотвращения попадания пыли в систему. Осмотрите посадочное место на штуцере: наличие трещин или следов топлива требует замены корректора.

Откручивание крепежной гайки привода трамблера

Перед началом работ убедитесь в отсутствии компрессии в цилиндрах – проверните коленвал так, чтобы метки на шкиве и крышке ГРМ совпали. Это исключит риск проворачивания вала привода при откручивании гайки.

Для демонтажа потребуется торцовый ключ на 13 мм с удлинителем и трещоткой, либо накидной ключ аналогичного размера. Учтите ограниченное пространство – доступ к гайке возможен через правое колесное отверстие или сверху после снятия воздушного фильтра.

Последовательность действий

Очистите резьбовое соединение от грязи щеткой
Зафиксируйте привод монтировкой, уперев её в лыски вала
Сорвите гайку коротким рывком против часовой стрелки
Полностью выкрутите крепление, контролируя положение вала
Снимите стопорную шайбу, запомнив её ориентацию

Важно: Не используйте ударные инструменты – резьба на чугунном блоке цилиндров легко повреждается. Если гайка "прикипела", обработайте резьбу проникающей смазкой WD-40 и выждите 15 минут.

Типовая проблема	Решение
Проворачивание вала при откручивании	Фиксация монтировкой через монтажное отверстие в блоке
Сорванные грани гайки	Применение экстрактора или шестигранной головки

После демонтажа осмотрите шпоночный паз вала на предмет сколов. Проверьте целостность резьбы в блоке – при малейших сомнениях пройдите метчиком М8×1.25 мм перед установкой новой гайки.

Аккуратное извлечение трамблера из посадочного гнезда

Перед началом демонтажа убедитесь в наличии меток синхронизации на корпусе трамблера и блоке цилиндров – их сохранность критична для последующей правильной установки. Очистите прилегающую зону от грязи и масла ветошью, чтобы предотвратить попадание абразивных частиц внутрь двигателя при извлечении.

Ослабьте крепежную гайку ключом на 10 мм, не снимая её полностью – это предотвратит неконтролируемое смещение детали. Отсоедините высоковольтные провода от крышки распределителя, предварительно сфотографировав или пометив их положение маркером для точного восстановления контактов.

Последовательность демонтажа

Снимите защитный колпак с вала трамблера, потянув его вертикально вверх без перекоса
Отключите разъем питания от катушки зажигания и датчика Холла
Выкрутите крепежную гайку до конца, удерживая корпус рукой
Покачивайте трамблер из стороны в сторону с минимальным усилием, преодолевая сопротивление уплотнительного кольца

Важно: Избегайте рывков и перекоса вала – фасонная посадка требует строго вертикального подъема. Если деталь "закисла", обработайте стык проникающей смазкой WD-40 и выждите 10-15 минут перед повторной попыткой.

Ошибка	Последствие
Перекос при демонтаже	Деформация приводного вала
Попадание грязи в гнездо	Ускоренный износ шестерни распредвала
Потеря меток	Сбой угла опережения зажигания

После извлечения сразу закройте отверстие чистой ветошью или пластиковой заглушкой для защиты от пыли и стружки. Проверьте состояние уплотнительного кольца на корпусе – при наличии трещин или затвердевания его необходимо заменить.

Осмотр посадочного места привода в блоке цилиндров

Тщательно очистите гнездо установки привода трамблера в блоке цилиндров от грязи, масляных отложений и металлической стружки. Используйте ветошь и очиститель карбюратора, уделяя внимание внутренним поверхностям и фланцу посадочной плоскости. Убедитесь в отсутствии механических препятствий для плотного прилегания корпуса привода.

Визуально проверьте состояние резьбовых отверстий под крепежные болты. Резьба должна быть чистой и неповрежденной – сорванные или забитые грязью витки не обеспечат надежную фиксацию. Проверьте отсутствие трещин на металле вокруг посадочного места, особенно в зоне прилегания фланца привода к блоку.

Ключевые параметры для контроля

Соосность отверстий: Штифты привода должны входить в ответные пазы блока без перекоса и усилия.
Глубина посадки: После монтажа фланец привода обязан плотно прилегать к поверхности блока без зазоров.
Люфт вала: Проверьте отсутствие радиального и осевого биения вала привода при вращении рукой.

Проблема	Метод выявления	Последствия игнорирования
Задиры на стенках гнезда	Тактильный осмотр пальцем, визуальный контроль при хорошем освещении	Неправильная установка угла опережения зажигания, утечка масла
Деформация посадочной плоскости	Прикладывание линейки к поверхности блока, проверка щелей на просвет	Перекос привода, ускоренный износ шестерни, вибрации
Износ шлицевого паза	Замер ширины паза штангенциркулем, сравнение с номинальным размером (8±0.1 мм)	Люфт вала трамблера, нестабильные обороты двигателя

Важно: При обнаружении сколов, глубоких рисок или деформации поверхности блок цилиндров требует ремонта на специализированном оборудовании. Установка привода на поврежденное место приведет к быстрому выходу узла из строя и нарушению работы системы зажигания.

Очистка фланца установки привода трамблера от грязи и масла

Тщательная очистка фланца установки привода трамблера на блоке цилиндров – критически важный этап перед монтажом нового или снятого узла. Наличие даже незначительных загрязнений, масляной пленки или остатков старой прокладки на посадочной поверхности приведет к нарушению герметичности, неправильному положению привода и, как следствие, сбоям в работе системы зажигания. Пренебрежение этой процедурой гарантированно вызовет проблемы с запуском и работой двигателя.

Накопившиеся на фланце масло, пыль, продукты износа и остатки старого герметика или прокладки мешают плотному и равномерному прилеганию корпуса привода трамблера. Это может стать причиной подсоса воздуха, подтекания масла из-под фланца, а главное – перекоса привода при затяжке крепежных болтов. Перекос же напрямую влияет на точность установки момента зажигания, так как изменяет положение вала привода относительно шестерни распределительного вала.

Порядок и методы очистки

Для эффективной очистки фланца потребуются следующие материалы и инструменты:

Чистые ветоши без ворса (х/б тряпки, микрофибра).
Обезжириватель (специализированный автоочиститель, уайт-спирит, бензин "Калоша"). Важно: При работе с горючими жидкостми соблюдайте меры пожарной безопасности!
Пластиковый или деревянный скребок (для удаления крупных наслоений и остатков старой прокладки/герметика). Избегайте металлических скребков и ножей, чтобы не поцарапать поверхность!
Металлическая щетка с мелкой щетиной (аккуратно, только для удаления стойких загрязнений, не царапая металл).
Сжатый воздух (опционально, но очень полезен для продувки отверстий и удаления пыли после очистки).

Процесс очистки выполняйте последовательно:

Механическое удаление крупных загрязнений: Пластиковым скребком аккуратно соскоблите все легко удаляемые наслоения грязи, масляного налета, остатки старой прокладки или герметика с поверхности фланца. Особое внимание уделите области вокруг болтовых отверстий и центрирующей втулки (если есть).
Первичное обезжиривание: Смочите ветошь обезжиривающей жидкостью и тщательно протрите всю поверхность фланца. Меняйте ветошь по мере ее загрязнения.
Удаление стойких загрязнений: Для трудноудаляемых пятен или нагара используйте мелкую металлическую щетку, действуя осторожно, без усилия, чтобы не оставить царапин. Альтернатива – нанести обезжириватель, дать ему несколько минут "поработать" и затем протереть.
Финальное обезжиривание: Повторно протрите фланец чистой ветошью, обильно смоченной обезжиривателем. Цель – удалить все следы масла и растворителя, добиться абсолютно чистой, сухой и матовой поверхности металла.
Очистка отверстий под болты: Обязательно прочистите резьбовые отверстия в блоке под крепежные болты привода. Используйте подходящую метчик-щетку, ершик или смоченную в обезжирителе ветошь, намотанную на тонкую отвертку или проволоку. Продуйте отверстия сжатым воздухом.
Контрольная проверка: Визуально и на ощупь убедитесь, что поверхность фланца идеально чистая, сухая, без масляного блеска, частиц старой прокладки или грязи. Особенно критична чистота посадочной плоскости и зоны вокруг отверстий.

Только после выполнения этих операций и полного высыхания поверхности можно приступать к установке новой прокладки и монтажу привода трамблера. Чистота фланца – залог правильного положения привода, отсутствия утечек масла и точной установки угла опережения зажигания.

Проверка состояния резинового уплотнительного кольца

Резиновое уплотнительное кольцо на приводе трамблера критически важно для герметизации системы. Его повреждение приводит к утечке моторного масла через посадочное отверстие в блоке цилиндров, загрязнению узла и нарушению работы системы зажигания.

Перед установкой привода тщательно осмотрите кольцо на предмет дефектов. Обратите внимание на эластичность материала, отсутствие трещин и постоянство сечения по всему периметру – даже незначительные отклонения требуют замены уплотнения.

Ключевые признаки износа

Потеря эластичности: Уплотнение не восстанавливает форму после сжатия пальцами
Микротрещины: Видимые разрывы поверхности при растягивании
Деформация: Сплющивание, вмятины или изменение геометрии
Затвердевание: Резина крошится или расслаивается при изгибе
Масляные подтёки на старом приводе – косвенное свидетельство негерметичности

При обнаружении любого из дефектов обязательно замените уплотнитель. Используйте только термостойкие кольца из маслобензостойкой резины (типа РТИ). Смажьте новое уплотнение чистым моторным маслом перед монтажом – это предотвратит перекос и облегчит установку.

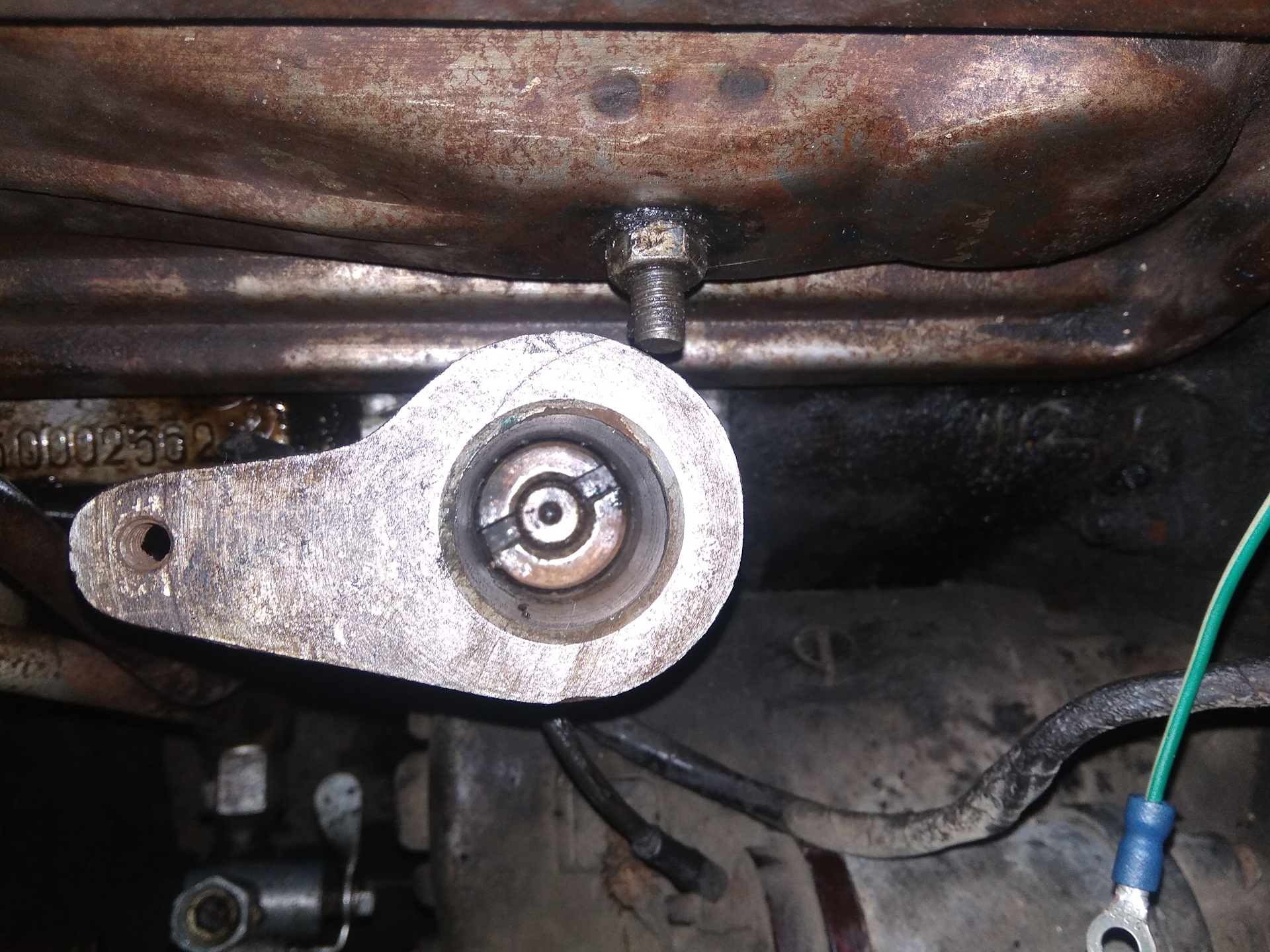

Определение положения шлицев вала привода трамблера

Правильная ориентация шлицев вала привода трамблера критична для точной установки угла опережения зажигания. Ошибка в положении шлицев приведет к смещению момента искрообразования относительно ВМТ, что вызовет сбои в работе двигателя.

Определение положения выполняется при установке поршня первого цилиндра в ВМТ такта сжатия. Коленчатый вал проворачивается до совпадения метки на его шкиве с отметкой "0" на крышке распределительных шестерен. Одновременно проверяется направление бегунка распределителя зажигания.

Пошаговый порядок определения

Снимите крышку трамблера и отметьте положение бегунка
Проверните коленвал до совмещения метки на шкиве с "0" на крышке ГРМ
Убедитесь, что бегунок направлен на контакт первого цилиндра в крышке трамблера
Извлеките привод трамблера и осмотрите шлицевой конец вала

Ключевой ориентир – паз на торце вала привода. При правильном положении:

Паз должен располагаться под углом ≈45° к продольной оси двигателя
Смещение направлено в сторону передней части автомобиля (радиатора)
Ось симметрии паза параллельна оси коленчатого вала

Элемент	Требуемое положение
Паз на валу	45° к оси двигателя (вперед)
Метка коленвала	Совпадает с "0" на крышке ГРМ
Бегунок трамблера	Направлен на контакт 1-го цилиндра

При установке нового привода совмещайте его шлицы с шестерней распредвала строго в описанной ориентации. После монтажа проверните коленвал на 2 оборота и убедитесь в возврате меток в исходное положение. Это гарантирует правильность установки без смещения фаз газораспределения.

Контроль совмещения меток на шестерне и блоке двигателя

Перед установкой трамблера критически важно обеспечить точное совпадение меток на шестерне распределительного вала и блоке цилиндров. Это определяет правильность фаз газораспределения и момента искрообразования. Несовпадение даже на один зуб приведет к сбоям в работе двигателя: потере мощности, детонации или невозможности запуска.

Для визуализации меток проверните коленчатый вал по часовой стрелке специальным ключом до полного совмещения. Основная метка на шкиве коленвала должна точно совпасть с треугольным вырезом на крышке привода ГРМ, а метка "0" на шестерне распредвала – с отливом-усиком на блоке цилиндров. Убедитесь, что поршень первого цилиндра находится в ВМТ такта сжатия.

Порядок действий при контроле

При обнаружении расхождения выполните корректировку:

Ослабьте болт крепления шестерни распредвала
Аккуратно проверните шестерню до совпадения метки с отливом блока
Затяните крепежный болт с моментом 50-60 Н∙м
Проверните коленвал на 2 оборота и повторно проконтролируйте совпадение

Критические ошибки:

Проворачивание коленвала против часовой стрелки (приводит к натяжению цепи в обратную сторону)
Корректировка положения при затянутом натяжителе цепи
Использование меток маховика вместо меток шкива коленвала

Элемент	Метка	База совмещения
Шестерня распредвала	"0"	Отлив-усик на блоке цилиндров
Шкив коленвала	Риска	Треугольный вырез на крышке ГРМ

После правильного совмещения меток установите трамблер так, чтобы его ротор указывал на контакт первого цилиндра в крышке распределителя. Фиксируйте корпус прерывателя-распределителя в положении, когда октан-корректор находится в среднем положении шкалы.

Особенности установки новой шестерни привода трамблера

Перед установкой убедитесь в совпадении меток ГРМ на шкиве коленвала и крышке привода. Проверьте состояние шпонки вала и посадочного места – отсутствие забоин и коррозии критично. Нанесите тонкий слой моторного масла на вал и внутреннюю поверхность шестерни для облегчения посадки.

При монтаже контролируйте совмещение установочной метки на шестерне с риской на корпусе блока цилиндров. Шестерня должна садиться на вал без перекоса и усилия – запрессовка запрещена. Проверьте зазор между торцом шестерни и блоком цилиндров (0.1-0.3 мм), используя щуп.

Ключевые требования

Фиксация вала – застопорите квадрат привода трамблера ключом на 10 мм при затяжке гайки
Момент затяжки – 40-50 Н·м для гайки крепления с обязательной установкой новой стопорной шайбы
Контроль зацепления – проворачивайте вал на 2 оборота после установки для проверки плавности хода

Обязательно проверьте осевой люфт вала привода после сборки – допустимое значение не превышает 0.35 мм. При превышении люфта замените втулки вала. Убедитесь, что метка на шестерне не сместилась при затяжке.

Нанесение монтажной смазки на уплотнительное кольцо

Перед установкой уплотнительного кольца в канавку корпуса привода трамблера его необходимо равномерно покрыть специальной монтажной смазкой. Используйте только смазки, совместимые с резиной, например, силиконовую смазку или чистый моторный вазелин. Никогда не применяйте универсальные смазки типа Литола или графитки, так как они содержат компоненты, разрушающие резину, что приведет к потере герметичности и ускоренному износу кольца.

Нанесите небольшое количество смазки на пальцы и аккуратно распределите ее по всей окружности уплотнительного кольца тонким, равномерным слоем. Убедитесь, что смазка покрыла как наружную, так и внутреннюю поверхности кольца, а также его торцы. Особое внимание уделите стыку кольца – место соединения его концов также должно быть хорошо смазано. Избегайте избытка смазки, чтобы кольцо не смещалось при установке.

Ключевые моменты и типичные ошибки

Выбор смазки: Только резиносовместимые материалы (силикон, вазелин).
Равномерность: Слой должен быть тонким и покрывать кольцо со всех сторон, включая стык.
Количество: Избегайте излишка, чтобы кольцо не "плавало" в канавке.
Ошибка: Установка сухого кольца или использование несовместимой смазки гарантирует течь масла.
Ошибка: Перекручивание кольца при установке в канавку из-за недостатка смазки.

После нанесения смазки аккуратно установите кольцо в предназначенную для него канавку на корпусе привода трамблера. Убедитесь, что кольцо легло ровно, без перекручиваний и перегибов по всей окружности канавки. Правильно смазанное кольцо обеспечит надежное уплотнение и предотвратит утечку моторного масла из картера двигателя через посадочное место привода трамблера.

Аккуратное совмещение шлицев при установке трамблера

Главная сложность при установке привода трамблера на ЗМЗ-402 заключается в точном совпадении шлицевого вала с ответной частью в блоке цилиндров. Неправильное положение приведет к некорректной установке угла опережения зажигания и невозможности запуска двигателя.

Шлицевой вал привода имеет смещенную шпонку (уступ), что позволяет вставить его в гнездо распределительного вала только в одном правильном положении. Принудительное совмещение "через силу" недопустимо – это гарантированно повредит шлицы.

Правильная последовательность действий

Проверьте метки: Убедитесь, что поршень 1-го цилиндра в ВМТ такта сжатия (метки на шкиве коленвала и крышке ГРМ совпадают), а бегунок трамблера направлен на контакт первого цилиндра в крышке.
Ориентируйтесь на метку на корпусе: На корпусе привода трамблера нанесена заводская риска или точка. При правильной установке она должна быть обращена строго вверх (к капоту).
Аккуратная установка: Подведите привод к гнезду, совмещая шлицы легким вращением вокруг оси (не более 5-10 градусов в каждую сторону!). Чувствуйте сопротивление: правильное положение даст ощущение "провала" без усилий.
Фиксация: После совмещения шлицев и посадки привода до упора, затяните крепежную гайку/болт рекомендованным моментом, сохраняя положение корпуса.

Контрольный признак успеха: Если после установки привод легко проворачивается рукой на небольшой угол (сопротивляясь только пружине центробежного регулятора), а метка на корпусе смотрит вверх – шлицы совмещены верно. При монтаже самого трамблера его корпус должен встать без перекосов.

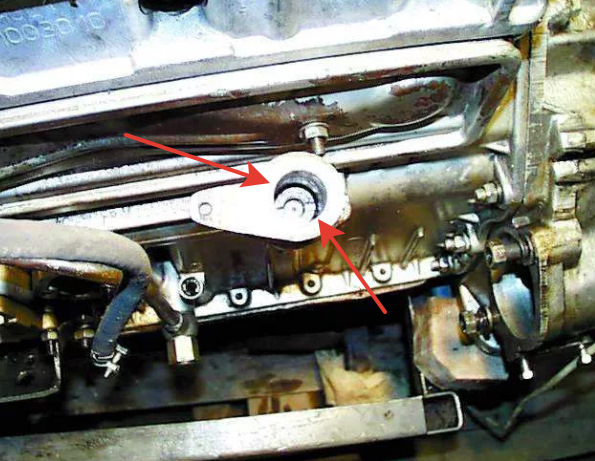

Фиксация трамблера в правильном положении

Перед окончательной фиксацией трамблера убедитесь, что поршень первого цилиндра находится в верхней мертвой точке такта сжатия. Коленчатый вал должен быть точно совмещен с меткой ВМТ на шкиве и крышке привода ГРМ, а бегунок распределителя – направлен на контакт первого цилиндра в крышке трамблера.

Ослабьте гайку крепления пластины опорной площадки привода. Осторожно поворачивайте корпус трамблера до момента совпадения метки на статоре с красной меткой ротора (для контактных систем) или достижения заданного угла опережения зажигания по стробоскопу. Контролируйте положение риски на фланце привода относительно блока цилиндров.

Ключевые шаги фиксации

Зафиксируйте коленвал в ВМТ 1-го цилиндра по меткам
Совместите метки бегунка с выводом 1-го цилиндра
Ослабьте крепежную гайку опорной пластины
Поворачивайте корпус для выставления угла зажигания:
- Контактные системы: метка статора + красная метка ротора
- Бесконтактные: контроль стробоскопом (7-10° до ВМТ)
Затяните гайку крепления пластины моментом 16-23 Н·м
Проверьте совпадение установочной риски фланца с плоскостью блока

После затяжки проверьте угол опережения под нагрузкой. При возникновении детонации плавно поверните корпус на 1-2° по часовой стрелке. Для точной настройки используйте диагностическое оборудование или стробоскоп.

Затяжка крепежной гайки с рекомендуемым усилием

После предварительной фиксации трамблера и совмещения меток коленвала/распределительного вала с рисками на корпусе привода, переходите к финальному затягиванию крепежной гайки. Используйте динамометрический ключ с предустановленным значением момента – это критически важно для предотвращения повреждений резьбового соединения на чугунной постели двигателя и обеспечения стабильного контакта.

Контролируйте усилие строго в соответствии с техническими требованиями производителя ЗМЗ: момент затяжки должен составлять 32–40 Н·м. Избегайте превышения этого диапазона, так как перетяжка вызывает деформацию корпуса привода, ведущую к заклиниванию валика трамблера или срыву резьбы. Недостаточный момент приведет к самопроизвольному ослаблению соединения во время работы двигателя.

Порядок действий

Убедитесь, что фиксирующая пластина привода плотно прилегает к блоку цилиндров без перекосов.
Затягивайте гайку равномерно крест-накрест (если крепление имеет два болта/шпильки), контролируя усилие динамометрическим ключом.
Достигнув нижнего порога (32 Н·м), проверьте совпадение меток – они не должны сместиться.
Доведите момент до верхнего значения (40 Н·м) плавным движением без рывков.

Важно: После затяжки вручную проверьте свободное вращение валика трамблера – любые признаки заедания или трения требуют немедленного ослабления гайки и повторной регулировки положения узла.

Проверка отсутствия перекоса корпуса трамблера

После установки привода и фиксации корпуса трамблера болтами привода убедитесь в отсутствии перекоса. Перекос вызывает неравномерный зазор между бегунком и контактами крышки, ускоряет износ вала, провоцирует вибрации и нарушение момента зажигания.

Для контроля используйте щуп толщиной 0.1-0.15 мм. Последовательно проверьте зазор между фланцем корпуса и плоскостью блока цилиндров по всему периметру соединения. Щуп не должен проходить более чем на 1/3 длины каждой стороны фланца – превышение указывает на перекос.

Порядок устранения перекоса

Ослабьте болты крепления корпуса трамблера
Проворачивайте корпус вокруг оси привода с небольшим усилием
Повторно проверяйте зазор щупом на каждом этапе вращения
Добейтесь равномерного прилегания фланца по всему контуру
Затяните болты крест-накрест моментом 16-22 Н·м
Повторно проконтролируйте отсутствие зазоров

При затяжке избегайте смещения корпуса. Используйте диагональную схему затяжки: сначала слегка наживите все болты, затем окончательно затягивайте противоположные крепежные точки попарно. После фиксации проверьте свободу вращения вала трамблера рукой – вал должен вращаться без заеданий и люфтов.

Подключение вакуумного шланга к корректору

Найдите на корпусе трамблера вакуумный корректор – цилиндрический модуль с штуцером. Шланг должен плотно надеваться на этот штуцер без перегибов или замятий, сохраняя естественный изгиб между трамблером и впускным коллектором.

Второй конец шланга подсоедините к штуцеру на впускном коллекторе двигателя (ниже карбюратора). Убедитесь, что соединения герметичны: вакуумные утечки приведут к нестабильным оборотам холостого хода и провалам при разгоне.

Ключевые моменты при подключении

Используйте специальный вакуумный шланг (черный, маслобензостойкий). Замените его при наличии:

Трещин или потертостей на поверхности
Затвердевания материала
Следов деформации в местах зажимов

Порядок проверки герметичности после установки:

Запустите двигатель и прогрейте до рабочей температуры
Пережмите шланг плоскогубцами на 2-3 секунды
Обороты должны четко повыситься и вернуться после отпускания
Отсутствие реакции – признак обрыва шланга или неверного подключения

Типовая ошибка	Последствие
Перепутывание шлангов (вакуум/вентиляция)	Подсос неочищенного воздуха, обеднение смеси
Загиб шланга под острым углом	Снижение эффективности корректора
Ослабление хомутов	Неустойчивая работа на переходных режимах

При установке новых хомутов используйте винтовые металлические вместо "ушных" пластиковых – они обеспечивают равномерное обжатие. Диаметр шланга должен соответствовать штуцерам (обычно 5-6 мм).

Установка ротора и крышки распределителя

Проверьте состояние ротора перед установкой: контактная пластина должна быть без эрозии, трещин и следов перегрева. Убедитесь в отсутствии люфта втулки и надежности фиксации пружинного контакта.

Установите ротор на вал распределителя строго по шлицам до полного прилегания. Контролируйте совпадение метки на роторе с риской на корпусе трамблера – это гарантирует правильную фазировку контакта относительно бегунка.

Монтаж крышки распределителя

Очистите внутреннюю поверхность крышки от нагара, особое внимание уделите токоведущим дорожкам и центральному угольному контакту. Проверьте целостность пружины под щеткой – она должна свободно выдвигать контакт на 3-5 мм.

Последовательность установки:

Совместите фиксаторы крышки с пазами на корпусе трамблера
Равномерно прижмите крышку по периметру до характерного щелчка защелок
Проверьте зазор между ротором и контактами крышки (0.3-0.5 мм)

При подключении высоковольтных проводов соблюдайте порядок работы цилиндров:

Цилилиндр	1	2	4	3
Маркировка	Б	Г	Д	С

Центральный провод от катушки зажигания подсоедините к клемме «К».

Важно: после установки проверьте отсутствие перекосов крышки – даже минимальный зазор вызовет пробой. Запустите двигатель в темноте для визуального контроля возможных искрений на поверхности крышки.

Порядок подключения высоковольтных проводов

Правильная последовательность подключения высоковольтных проводов критична для стабильной работы двигателя ЗМЗ-402. Ошибка в монтаже нарушит порядок зажигания, что приведёт к перебоям в работе, потере мощности, детонации и повышенному расходу топлива.

Цилиндры двигателя нумеруются от радиатора: 1-й (ближний к радиатору), 2-й, 3-й, 4-й (ближний к салону). Порядок работы цилиндров – 1-3-4-2. При установке проводов на крышке трамблёра учитывайте направление вращения ротора – против часовой стрелки.

Алгоритм подключения

Установите поршень 1-го цилиндра в ВМТ (верхняя мёртвая точка) на такте сжатия.
Снимите крышку трамблёра: ротор должен указывать на клемму провода 1-го цилиндра.
Подключите провода по кругу (против часовой стрелки), соблюдая последовательность работы цилиндров:

Контакт трамблёра	Номер цилиндра
1 (исходное положение ротора)	Цилиндр 1
Следующий против часовой стрелки	Цилиндр 3
Следующий	Цилиндр 4
Последний	Цилиндр 2

Проверьте соответствие проводов маркировке на крышке трамблёра (при наличии). Убедитесь, что провода не касаются подвижных элементов и горячих поверхностей. После запуска двигателя контролируйте отсутствие «пропусков» зажигания.

Настройка начального угла опережения зажигания

Проверьте метки на шкиве коленвала и крышке привода ГРМ: центральная риска соответствует ВМТ первого цилиндра, предшествующая ей – установочному углу 5°.

Ослабьте гайку крепления трамблера. Подсоедините стробоскоп к высоковольтному проводу первого цилиндра согласно инструкции прибора.

Порядок регулировки

Запустите двигатель и прогрейте до рабочей температуры (80-90°C).
Отключите вакуумный корректор, отсоединив шланг от карбюратора.
Направьте луч стробоскопа на метки шкива коленвала.
Поворачивайте корпус трамблера до совпадения метки шкива с отметкой 5° на крышке ГРМ.
Зафиксируйте положение трамблера, затянув крепежную гайку моментом 15-20 Н·м.
Заглушите мотор, восстановите подключение вакуумного шланга.

Контролируйте корректность установки при движении: при резком нажатии педали газа должна отсутствовать детонация ("звон пальцев"). При ее возникновении увеличьте угол опережения на 1-2°.

Параметр	Значение
Номинальный угол	5° до ВМТ
Допуск регулировки	±1°
Момент затяжки гайки	15-20 Н·м

Используйте только исправный стробоскоп – визуальная проверка "на искру" дает значительную погрешность. После регулировки проверьте динамику разгона и цвет свечей: коричневый нагар свидетельствует о правильной установке.

Проверка свободы вращения ротора трамблера

Перед окончательной фиксацией привода трамблера в блоке цилиндров критически важно убедиться, что ротор распределителя вращается абсолютно свободно, без малейших заеданий или чрезмерного люфта. Невыполнение этого шага гарантированно приведет к серьезным поломкам в ближайшей перспективе эксплуатации двигателя.

Для проверки необходимо аккуратно надеть корпус трамблера на приводную вал-шестерню, введя шлицы вала ротора в пазы приводной муфты. Корпус трамблера при этом не фиксируется гайкой к блоку. Вращайте корпус трамблера рукой в обе стороны относительно его нормального положения (имитируя изменение угла опережения зажигания).

Контрольные параметры и действия

Во время вращения корпуса внимательно оцените следующие моменты:

Плавность вращения: Движение должно быть исключительно плавным, без рывков, подклиниваний или ощутимых точек сопротивления на всем диапазоне поворота корпуса (примерно ±15-20° от среднего положения).
Осевой люфт ротора: Легко пошатайте ротор трамблера вверх-вниз пальцами, удерживая корпус. Наличие даже небольшого вертикального перемещения вала ротора относительно корпуса указывает на критический износ втулок вала трамблера.
Отсутствие зацепления: Убедитесь, что корпус трамблера свободно вращается, а его нижняя часть не цепляется за выступающие элементы блока цилиндров или прокладку.

Допустимые параметры свободного вращения и люфтов:

Параметр	Допустимое значение	Необходимое действие при нарушении
Плавность вращения	Абсолютно плавное, без заеданий	Проверить привод, шлицы, муфту, заменить трамблер
Осевой люфт вала ротора	Практически отсутствует (менее 0.1-0.2 мм)	Обязательная замена трамблера
Свобода хода корпуса	Полная, без постороннего контакта	Устранить помеху, проверить установку прокладки

Если вращение тугое, требует усилий или ощущается ступенчатость/заедание – прекратите установку. Наиболее частые причины:

Перекос привода: Вал-шестерня привода установлена неправильно, шлицы не совпали с муфтой трамблера. Необходимо снять привод и установить его заново, контролируя положение шлицев.
Заклинивание приводной муфты: Штифт, фиксирующий муфту на валу маслонасоса, может быть деформирован или смещен, блокируя вращение. Требуется снятие и ревизия привода маслонасоса.
Износ или повреждение шлицев: На валу привода трамблера или на ответной муфте трамблера. Требуется замена поврежденного компонента.
Неисправность самого трамблера: Заклинивание вала ротора из-за износа втулок, отсутствия смазки, деформации или попадания грязи.

Категорически запрещается фиксировать корпус трамблера гайкой, если ротор не вращается свободно! Принудительное затягивание приведет к немедленной поломке штифта приводной муфты или вала трамблера при запуске двигателя. Только после достижения идеально свободного, плавного вращения без люфта можно затянуть крепежную гайку трамблера с рекомендуемым моментом.

Регулировка контактов прерывателя

Перед началом работ снимите крышку трамблера и ротор. Проверьте состояние контактов: зачистите поверхности от нагара бархатным надфилем или мелкой наждачной бумагой. Убедитесь в отсутствии вмятин или перекоса площадок. Плоскогубцами аккуратно отрегулируйте неподвижный контакт, обеспечив полное прилегание поверхностей.

Выставьте коленвал двигателя в положение, соответствующее началу размыкания контактов (метка на шкиве напротив среднего деления шкалы). Ослабьте винт крепления стойки неподвижного контакта. Для регулировки зазора между контактами используйте плоскую щуп толщиной 0,35–0,45 мм.

Порядок регулировки

Вставьте щуп между разомкнутыми контактами
Поворачивайте эксцентриковый винт регулировки до легкого зажима щупа
Затяните фиксирующий винт стойки
Проверьте зазор повторно (щуп должен двигаться с небольшим усилием)

Контрольные параметры:

Номинальный зазор	0,35–0,45 мм
Угол замкнутого состояния	52–58°

После регулировки смажьте вал кулачка 1–2 каплями моторного масла. Установите ротор и крышку трамблера. Запустите двигатель и проверьте работу на всех режимах. При появлении пропусков зажигания или нестабильных оборотов повторите регулировку.

Контроль работы центробежного регулятора опережения

Центробежный регулятор напрямую влияет на стабильность работы двигателя ЗМЗ-402 на всех режимах. Его неисправность проявляется детонацией, потерей мощности, повышенным расходом топлива и неустойчивыми оборотами. Контроль проводится при снятом трамблере.

Основные признаки неисправности регулятора – заедание грузиков, ослабление или обрыв пружин, износ осей и посадочных мест. Перед проверкой очистите механизм от грязи и старой смазки ветошью, смоченной в бензине.

Порядок проверки механизма

Визуальный осмотр: Убедитесь в целостности пружин, отсутствии деформации грузиков и трещин на пластинах.
Проверка подвижности грузиков: Зафиксируйте вал трамблера. Пальцами аккуратно проверните грузики по ходу вращения вала до упора. Они должны двигаться плавно, без заеданий, и полностью возвращаться в исходное положение под действием пружин.
Оценка усилия пружин: Сравните усилие возврата грузиков с эталонным (новым) трамблером. Ослабленные пружины требуют замены комплектом.
Проверка люфтов: Покачайте грузики перпендикулярно плоскости вращения. Допустимый осевой люфт не должен превышать 0.1 мм. Износ втулок или осей грузиков – повод для ремонта.

Характеристики работы центробежного регулятора ЗМЗ-402:

Обороты коленвала (об/мин)	Угол опережения зажигания (град.)	Состояние пружин/грузиков
800-900 (ХХ)	0 ± 1	Начальное положение
1500	6-8	Начало растяжения
2000	10-12	Плавный ход
2500	14-16	Максимальный угол

При выявлении заеданий обработайте оси грузиков графитовой смазкой ЦИАТИМ-201. Не используйте жидкие масла – они притягивают грязь. Замените деформированные пружины или грузики только комплектом. После сборки повторно проверьте легкость хода механизма.

Окончательную проверку углов опережения на разных оборотах выполняйте на работающем двигателе с помощью стробоскопа после установки трамблера. Рассогласование с табличными значениями более чем на 2-3 градуса указывает на необходимость замены регулятора.

Проверка герметичности вакуумного корректора

Отсоедините вакуумный шланг от корпуса корректора. Визуально осмотрите резиновую диафрагму на предмет трещин, потертостей или разрывов – даже мелкие дефекты нарушают герметичность. Проверьте плотность прилегания крышки корпуса и состояние уплотнительных поверхностей.

Подсоедините ручной вакуумный насос к штуцеру корректора. Плавно создайте разрежение 400-500 мм рт. ст. и зафиксируйте показания. Исправный корректор удерживает вакуум минимум 30 секунд без падения. Стремительное снижение давления указывает на разрыв диафрагмы или неплотности в соединениях.

Признаки неисправности

Плавающие обороты холостого хода
Затрудненный запуск горячего двигателя
Снижение мощности при резком нажатии на педаль газа
Слышимое шипение воздуха в районе трамблера

Важно: Перед установкой нового корректора очистите посадочное место от грязи. Затягивайте крепежные гайки равномерно без перекоса, чтобы избежать деформации корпуса.

Параметр	Норма	Неисправность
Падение вакуума за 30 сек	≤ 10%	> 30%
Давление удержания	≥ 350 мм рт.ст.	< 250 мм рт.ст.

Запуск двигателя после установки привода трамблера

Перед первым запуском убедитесь в правильности установки привода трамблера: метка на шестерне должна совпадать с риской на блоке цилиндров при положении поршня первого цилиндра в верхней мертвой точке такта сжатия. Проверьте надежность фиксации крепежной гайки и отсутствие люфтов в приводе.

Установите трамблер согласно меткам на корпусе и фланце, затяните крепеж. Подключите высоковольтные провода к крышке распределителя в порядке работы цилиндров (1-2-4-3), соблюдая соответствие нумерации на катушке зажигания и свечах.

Порядок запуска и проверки

Выполните следующие действия для запуска:

Подайте питание на бортсеть (включите зажигание)
Проверьте наличие искры:
- Снимите центральный провод с крышки трамблера
- Расположите наконечник в 5-7 мм от "массы"
- Прокрутите стартером – должна появиться яркая искра
Запустите двигатель стартером на 3-5 секунд

Важно! При отсутствии запуска:

Симптом	Возможная причина
Двигатель "чихает"	Ошибка в порядке подключения ВВ-проводов
Стартер крутит, но искры нет	Неправильная установка трамблера, неисправность катушки
Запуск происходит с хлопками	Сдвиг угла опережения зажигания

После успешного запуска прогрейте двигатель до рабочей температуры. Проверьте стабильность работы на холостом ходу – обороты должны держаться в диапазоне 750-800 об/мин без "провалов". При детонации или перебоях откорректируйте положение трамблера поворотом корпуса (ослабляя крепеж).

Диагностика посторонних шумов при работе двигателя

Посторонние шумы в двигателе ЗМЗ-402 требуют немедленной диагностики, так как указывают на износ или неисправность компонентов. Первый шаг – точная локализация звука с помощью механического стетоскопа или деревянного бруска, прикладываемого к разным зонам блока цилиндров, ГБЦ и привода. Важно определить условия возникновения: холостой ход, нагрузка, холодный/горячий двигатель, зависимость от оборотов.

Обратите внимание на характер звука: металлический стук, глухой удар, скрежет или свист. Например, звонкий лязг "под капотом" при сбросе газа часто свидетельствует о детонации из-за раннего зажигания или низкого октанового числа топлива. Проверьте угол опережения зажигания и состояние трамблера после его установки.

Типичные источники шумов и методы проверки

Клапанный механизм: Частый звонкий стук на холостых, пропадающий при повышении оборотов. Причина – увеличенные зазоры в приводе клапанов. Требуется регулировка по методике ЗМЗ (холодный двигатель, щуп 0.35 мм).
Шатунные вкладыши: Глухие удары под нагрузкой, усиливающиеся при резком нажатии на газ. Проверка: последовательное отключение свечей зажигания. Если стук исчезает при отключении цилиндра – критический износ шатунного подшипника.
Цепь ГРМ: Шуршание или стрекотание со стороны передней крышки. Усиливается на холодную. Контроль натяжения цепи (прогиб не более 10 мм), замена успокоителей при трещинах.
Подшипники навесных агрегатов: Гул или вой, меняющий тональность с оборотами. Проверка: временное снятие ремня генератора/помпы с последующим кратковременным пуском ДВС.

При появлении стуков в нижней части блока немедленно остановите двигатель! Глухой "тяжелый" стук коренных вкладышей – признак масляного голодания. Проверьте давление масла (норма: 0.35-0.45 МПа на 2000 об/мин), состояние масляного насоса и фильтра. Для точной диагностики шатунных/коренных шеек потребуется снятие поддона картера и замер зазоров индикаторными пластинами.

Проверка стабильности холостого хода двигателя

После установки привода трамблера запустите двигатель ЗМЗ-402 и прогрейте его до рабочей температуры (80-90°C). Отключите все энергопотребляющие устройства (фары, печку, кондиционер), чтобы исключить дополнительную нагрузку на генератор.

Контролируйте обороты холостого хода по тахометру: норма для ЗМЗ-402 составляет 700-800 об/мин. Визуально и на слух оценивайте равномерность работы – отсутствие подёргиваний, плавания оборотов или вибраций. Прислушайтесь к звуку выхлопа: ритмичные равномерные «выстрелы» свидетельствуют о стабильности.

Диагностика и устранение неисправностей

Симптом	Вероятная причина	Корректирующее действие
Плавающие обороты	Неправильный момент зажигания, подсос воздуха	Проверить УОЗ стробоскопом, продиагностировать впускной тракт
Двигатель глохнет	Ошибка установки привода трамблера, засорение жиклёров	Перепроверить совмещение меток ГРМ, прочистить систему холостого хода карбюратора
Повышенная вибрация	Разбалансировка трамблера, дефект опоры вала	Осмотреть привод на биение, заменить изношенную втулку

При отклонениях открутите фиксирующую гайку трамблера на 13 мм и осторожно проворачивайте корпус:

Поворот против часовой стрелки – увеличение УОЗ
Поворот по часовой стрелке – уменьшение УОЗ

Каждое изменение угла сопровождайте кратковременным газованием (до 2500 об/мин) и последующей проверкой стабильности холостого хода. Фиксируйте корпус только после достижения устойчивой работы без детонации.

Регулировка оборотов двигателя после установки

После монтажа привода трамблера на ЗМЗ-402 критически важна точная регулировка холостого хода, так как неправильный угол опережения зажигания напрямую влияет на стабильность работы двигателя. Отклонения в установке привода часто приводят к плавающим оборотам, детонации или затрудненному запуску, что требует немедленной корректировки.

Перед началом регулировки убедитесь в исправности системы зажигания (состояние свечей, ВВ-проводов, катушки) и герметичности впускного тракта. Прогрейте двигатель до рабочей температуры (80-90°C), отключите все энергопотребители (фары, печка) и переведите трансмиссию в нейтральное положение.

Последовательность регулировки

Этапы настройки холостого хода:

Подключите стробоскоп к высоковольтному проводу 1-го цилиндра согласно инструкции прибора.
Ослабьте болт крепления корпуса трамблера на 2-3 оборота, обеспечивая легкое вращение.
Запустите двигатель и направьте мигающий луч стробоскопа на шкив коленвала.
Поворачивайте корпус трамблера до совпадения метки на шкиве с 5°±1° до ВМТ (для бензина АИ-92).
Затяните крепежный болт при работающем моторе, контролируя сохранение метки.
Отрегулируйте винт "количества" смеси на карбюраторе для достижения 800±50 об/мин.

Контрольные параметры после регулировки:

Показатель	Нормальное значение
Обороты ХХ	750-850 об/мин
Угол опережения	4-6° до ВМТ
Стабильность работы	Отсутствие провалов/рывков
Реакция на газ	Мгновенный набор оборотов

Если после регулировки сохраняется нестабильность, проверьте: состояние вакуумного шланга опережения, правильность установки привода в зацепление с маслонасосом (метки должны совпадать), уровень топлива в поплавковой камере карбюратора. Износ подшипника трамблера или люфт вала привода также могут вызывать "плавание" оборотов даже при корректной настройке.

Контроль отсутствия протечек масла в месте установки

После монтажа привода трамблера на ЗМЗ-402 обязателен визуальный осмотр зоны соединения с блоком цилиндров. Убедитесь в чистоте поверхности – остатки старой прокладки, грязь или масляные подтёки мешают точной диагностике. Запустите двигатель и дайте ему поработать 10-15 минут на средних оборотах для создания рабочего давления в системе смазки.

Используйте чистую ветошь или бумажную салфетку для протирки нижней кромки корпуса привода и прилегающих участков блока. Особое внимание уделите стыку прокладки и зоне вокруг крепёжных болтов – даже незначительное «мокрое» пятно указывает на нарушение герметичности. Повторную проверку выполните после остывания мотора, так как температурное расширение металла может временно маскировать течь.

Ключевые этапы проверки

Подготовка поверхности: Обезжирьте стык растворителем и высушите сжатым воздухом.
Контроль при работе двигателя:
- Осмотрите зону установки при работающем моторе с фонариком
- Проверьте отсутствие пузырьков воздуха или масляных капель на стыке

Диагностика дефектов:

Признак проблемы	Возможная причина
Масляная плёнка у болтов	Недотяжка крепежа или перекос прокладки
Струйка у нижнего края	Пробита прокладка или трещина в корпусе привода
Мокрые потёки на блоке	Износ сальника вала привода

Важно: При обнаружении течи немедленно заглушите двигатель! Повторная затяжка болтов на горячую недопустима – это может привести к срыву резьбы или деформации корпуса. Демонтируйте привод, замените прокладку и сальник, очистите посадочную плоскость от загрязнений. После повторного монтажа проведите контрольную проверку по описанному алгоритму.

Проверка работы зажигания на разных режимах

После установки трамблера на ЗМЗ-402 запустите двигатель и проверьте стабильность работы на холостом ходу (750-800 об/мин). Обратите внимание на равномерность звука мотора – пропуски зажигания или вибрации указывают на некорректную установку угла опережения зажигания (УОЗ) или проблемы с контактами в распределителе.

Плавно поднимите обороты до 2000-2500 об/мин, отслеживая реакцию двигателя. Резкий рост оборотов должен происходить без "провалов", детонационных стуков ("цокания") или хлопков в выхлопной системе. Используйте стетоскоп для контроля звука работы катушки зажигания и высоковольтных проводов – посторонние трески свидетельствуют о пробое изоляции.

Диагностика на переходных режимах

Резко нажмите педаль акселератора при работе на холостом ходу. Двигатель должен моментально отреагировать увеличением оборотов без:

Задержки отклика (указывает на позднее зажигание)
Детонации (металлический стук в блоке – признак раннего УОЗ)
Зависания оборотов (проблемы с центробежным регулятором трамблера)

Проведите тест под нагрузкой на ходу автомобиля (на безопасном участке дороги):

Разгонитесь на 3-й передаче до 40 км/ч
Резко выжмите газ "в пол"
Норма: плавное ускорение с легким детонационным стуком, исчезающим через 1-2 сек.
Неисправность: продолжительная детонация или полное отсутствие отклика

Режим работы	Нормальные показатели	Типичные проблемы при ошибке установки
Холостой ход	Стабильные 750±50 об/мин, ровный звук	Плавающие обороты, вибрация кузова
Средние обороты (2000-3500 об/мин)	Плавный набор оборотов без провалов	Хлопки в карбюратор, дергание при разгоне
Резкое ускорение	Мгновенная реакция на педаль газа	Детонация, "затухание" мотора

При отклонениях отрегулируйте УОЗ вращением корпуса трамблера на работающем моторе (ослабьте крепежную гайку). Поворачивайте распределитель против часовой стрелки для устранения детонации (уменьшение УОЗ) или по часовой стрелке при вялом разгоне (увеличение УОЗ). Фиксируйте положение после достижения стабильной работы на всех режимах.

Настройка УОЗ с использованием стробоскопа

Перед началом регулировки убедитесь, что двигатель прогрет до рабочей температуры (80-90°C), аккумулятор заряжен, а холостой ход стабилизирован (700-800 об/мин). Отключите вакуумный шланг от трамблера и заглушите его, проверьте отсутствие подсоса воздуха во впускном коллекторе.

Наденьте датчик стробоскопа на высоковольтный провод первого цилиндра согласно инструкции к прибору. Запустите двигатель и направьте мигающий луч стробоскопа на шкив коленвала. Метка УОЗ должна совпадать с неподвижной указательной риской на блоке цилиндров при выставленном угле опережения.

Порядок регулировки

Основные этапы настройки:

Ослабьте гайку крепления трамблера ключом на 13 мм.
Включите стробоскоп и наблюдайте за метками на шкиве при работающем двигателе.
Поворачивайте корпус трамблера:
- По часовой стрелке - уменьшение УОЗ
- Против часовой стрелки - увеличение УОЗ
Добейтесь совпадения подвижной метки шкива с риской на крышке ГРМ:

Топливо	Рекомендуемый УОЗ
АИ-92	5±1° до ВМТ
АИ-95	7±1° до ВМТ

После установки требуемого угла затяните гайку трамблера при работающем моторе, контролируя сохранение положения меток. Подключите вакуумный шланг обратно и проверьте реакцию двигателя на резкое открытие дросселя - отсутствие детонации подтвердит правильность настройки.

Особенности установки привода бесконтактных систем

Ключевое отличие бесконтактного привода трамблера (БТР) – наличие датчика Холла вместо механических контактов. Перед монтажом убедитесь в отсутствии повреждений на пластине датчика и целостности экранированной проводки, чувствительной к перегибам.

Соблюдайте ориентацию вала привода: паз на шестерне должен совпадать с меткой на корпусе маслонасоса. Неправильная установка приведет к сбою угла опережения зажигания и детонации. Для фиксации используйте штатную шпильку с гайкой, избегая перекоса при затяжке.

Критические нюансы регулировки

После установки выполните:

Предварительную установку меток: совместите риску на шкиве коленвала с средней отметкой (7° до ВМТ) на крышке ГРМ
Контроль положения бегунка – должен указывать на 1-й цилиндр
Проверку зазора между магнитопроводом датчика Холла и стальным экраном (0.2-0.4 мм) щупом

Ошибка	Последствие
Сдвиг шестерни на 1 зуб	Сдвиг УОЗ на 17-22°, невозможность запуска
Повреждение экрана датчика	Прерывистые пропуски зажигания на высоких оборотах

Обязательно проверьте работу вакуум-корректора после сборки: подсоедините ручной вакуумный насос к штуцеру и убедитесь в плавном перемещении опорной пластины. Окончательную регулировку УОЗ проводите стробоскопом на прогретом двигателе.

Проверка люфта вала трамблера после монтажа

После установки привода трамблера на ЗМЗ-402 обязательной процедурой является контроль осевого и радиального люфтов вала распределителя зажигания. Пренебрежение этой операцией приводит к нестабильной работе двигателя и ускоренному износу деталей привода. Точность выставленных зазоров напрямую влияет на качество искрообразования и момент опережения зажигания.

Чрезмерный люфт вызывает биение вала при вращении, что провоцирует вибрации и хаотичное смещение бегунка относительно контактов крышки. Это проявляется пропусками воспламенения, хлопками в выпускной системе и потерей мощности. Допустимые значения для ЗМЗ-402 строго регламентированы производителем и требуют инструментального замера.

Порядок диагностики и допустимые параметры

Для выявления отклонений выполните следующие действия:

Зафиксируйте корпус трамблера рукой, предотвращая его смещение
Проверьте осевой люфт: захватите вал плоскогубцами через мягкую прокладку, аккуратно смещайте вдоль оси вверх-вниз
Определите радиальный люфт: покачивайте вал перпендикулярно оси из стороны в сторону
Замерьте величины смещений индикаторным нутромером или щупом

Тип люфта	Норма для ЗМЗ-402	Критическое значение
Осевой	0,05-0,10 мм	≥ 0,15 мм
Радиальный	0,02-0,05 мм	≥ 0,08 мм

При превышении допустимых параметров требуется разборка узла. Основные причины люфта: износ втулок вала, деформация посадочных мест, неправильная установка стопорных шайб. Для устранения замените изношенные втулки, проверьте состояние шестерни привода и регулировочных прокладок под корпусом трамблера.

Диагностика точности установки по метке ВМТ

Проверку совпадения меток начинают со снятия крышки трамблера и визуального контроля положения бегунка. Коленчатый вал проворачивают специальным ключом по часовой стрелке до точного совмещения отлива на шкиве с длинной риской на крышке ГРМ. При этом поршень первого цилиндра должен находиться в верхней мертвой точке такта сжатия.

Контролируют расположение бегунка распределителя: он обязан быть направлен на контакт первого цилиндра крышки трамблера. Допустимое отклонение – не более 3° по шкале октан-корректора. Если бегунок смещен сильнее, необходима корректировка установки.

Порядок верификации меток

Убедитесь в чистоте меток на шкиве коленвала и крышке ГРМ
Снимите свечу первого цилиндра для определения такта сжатия:
- Пальцем перекройте свечное отверстие
- Проворачивайте коленвал до ощущения давления воздуха
Доведите шкив до совпадения с длинной меткой ВМТ
Проверьте ориентацию бегунка и маркировку на корпусе трамблера

Симптом ошибки	Возможное отклонение
Детонация на разгоне	Опережение установки
Потеря мощности	Запаздывание зажигания
Хлопки в карбюратор	Критичное опережение

Для финальной проверки подключите стробоскоп к проводу первого цилиндра. При работающем двигателе на холостых оборотах световая метка на шкиве должна стабильно совпадать с установочной риской. Если метка "плавает" или смещена – отрегулируйте положение трамблера, ослабив крепежную гайку.

Распространенные ошибки при монтаже привода трамблера

Неправильная установка углового положения вала привода относительно шестерни распределительного вала – критическая ошибка. При несовпадении меток двигатель не запустится либо нарушится фазировка газораспределения, что ведет к удару клапанов о поршни и капитальному ремонту.

Игнорирование состояния сальника привода приводит к утечке масла из картера двигателя. Изношенный или поврежденный уплотнитель не обеспечивает герметичность, а его замена после монтажа потребует повторного демонтажа узла.

Типичные ошибки и последствия

Ошибки позиционирования:

Монтаж привода без совмещения метки "0" на фланце с риской на блоке цилиндров
Несовпадение отверстий под крепление трамблера из-за поворота ротора на 180°

Механические повреждения:

Перекос корпуса при затяжке крепежных болтов, вызывающий заедание вала
Деформация приводного вала при ударах во время установки

Ошибка	Последствие
Недостаточная затяжка гайки крепления шестерни	Сдвиг фаз зажигания, разрушение шпоночного соединения
Использование прокладки неправильной толщины	Нарушение зацепления шестерен (повышенный шум, ускоренный износ)

Пренебрежение проверкой люфтов: Осевой и радиальный биение вала свыше 0,1 мм вызывают вибрацию трамблера и нестабильную работу системы зажигания. Обязательно измерьте зазоры перед установкой.

Как избежать повреждения шлицев при установке

Повреждение шлицев вала распределителя или шестерни привода – частая проблема, приводящая к некорректной работе трамблера и необходимости замены деталей. Для предотвращения этого строго соблюдайте технологию монтажа и используйте правильные методы центровки.

Ключевой момент – обеспечение идеальной соосности шлицевого соединения до начала установки привода. Любое отклонение создает риск закусывания или сминания кромок шлицов, особенно при приложении усилия для посадки узла на место.

Конкретные меры предосторожности

Подготовка и контроль:

Очистите шлицы на валу распредвала и внутри привода трамблера от грязи, масла и заусенцев металлической щеткой.
Проверьте состояние шлицев: отсутствие задиров, вмятин или скругленных кромок на обеих деталях.
Совместите метки на корпусе привода и блоке цилиндров перед попыткой установки.

Техника установки:

Держите привод строго перпендикулярно плоскости блока цилиндров. Не допускайте перекосов даже на несколько градусов.
Вращайте корпус привода медленно вокруг оси при легком нажатии вниз. Шлицы должны войти в зацепление без усилия.
Запрещено:
- Применять ударные инструменты (молоток, киянка).
- Сильно давить на корпус привода при неправильном положении.
- Проворачивать привод с усилием, если он не садится свободно.
При малейшем сопротивлении извлеките привод, проверьте совпадение меток и чистоту шлицев, затем повторите попытку.

Причины повреждений и последствия:

Ошибка	Результат	Последствие
Перекос привода	Закусывание шлицев	Невозможность точной установки УОЗ
Удары по корпусу	Деформация шлицев/вала	Биение вала, неравномерная искра
Загрязнение стыка	Неполное прилегание	Люфт привода, вибрации

Особенности замены приводной шестерни без снятия трамблера

Основная сложность заключается в ограниченном пространстве для манипуляций и необходимости точного позиционирования новой шестерни относительно вала трамблера. Неправильная установка приведёт к нарушению угла опережения зажигания и некорректной работе двигателя.

Для выполнения работ потребуется снять крышку трамблера, ротор и защитный экран, чтобы получить доступ к стопорной пластине шестерни. Крайне важно предварительно отметить положение вала относительно блока цилиндров мелом или маркером – это сохранит базовые настройки зажигания.

Порядок действий

Снимите крышку трамблера и ротор, открутите винт крепления защитного экрана над шестерней.
Аккуратно подденьте отвёрткой стопорную пластину, фиксирующую шестерню на валу.
Удерживая вал трамблера от проворачивания (например, плоскогубцами через плотную ткань), снимите старую шестерню вместе с пластиной.
Наденьте новую шестерню на вал, совместив метку на её торце с риской на валу (соблюдая заводское положение).
Зафиксируйте сборку стопорной пластиной, утопив её выступы в пазы вала.
Проверьте люфт шестерни – допустимый осевой зазор не должен превышать 0,35 мм.

Важно: При сборке избегайте попадания стружки и грязи в корпус трамблера. После установки запустите двигатель и проверьте угол опережения зажигания стробоскопом, при необходимости выполните коррекцию.

Проверка зацепления шестерен распредвала и привода

После установки привода трамблера в блок цилиндров критически важно проверить правильность зацепления его шестерни с шестерней распредвала. Неверное зацепление приводит к ускоренному износу зубьев, повышенному шуму, вибрациям и сбоям в работе системы зажигания из-за нарушения угла опережения.

Для проверки снимите крышку трамблера и вал отката. Проворачивайте коленчатый вал за болт крепления шкива по часовой стрелке ключом на 30-40°, наблюдая за движением ротора трамблера. Ротор должен повернуться плавно, без заеданий и резких рывков. Любая неравномерность в движении или посторонние звуки (хруст, скрежет) указывают на проблемы зацепления.

Порядок регулировки зазора

Ослабьте болты крепления привода трамблера к блоку цилиндров.
Аккуратно смещайте корпус привода в поперечном направлении (к блоку или от него) с помощью монтажной лопатки.
Контролируйте зазор между торцами шестерен распредвала и привода – он должен составлять 0.15-0.30 мм. Используйте щуп для измерения.
Затяните болты крепления привода моментом 32-40 Н·м, повторно проверьте легкость проворачивания и зазор.

Важные нюансы:

Проверяйте зацепление до полной затяжки крепежных болтов привода.
Убедитесь, что привод не уперся в блок цилиндров – между фланцем привода и блоком должен остаться небольшой зазор.
При установке нового привода сравните маркировку на его шестерне с маркировкой старой – метки (точки, цифры) должны совпадать.

Параметр	Нормальное значение	Последствия отклонения
Зазор между торцами шестерен	0.15 - 0.30 мм	Перегрев, задиры, разрушение зубьев
Усилие проворачивания	Плавное, без усилий	Ускоренный износ, перекос вала трамблера

Советы по выбору оригинальных запчастей

Привод трамблера напрямую влияет на стабильность работы системы зажигания ЗМЗ-402. Использование оригинальных комплектующих гарантирует точное соответствие геометрии вала, правильное зацепление с шестерней распредвала и отсутствие биений. Неоригинальные аналоги часто приводят к вибрациям, ускоренному износу и сбоям в искрообразовании.

Покупайте детали исключительно у официальных дилеров ЗМЗ или в специализированных магазинах с документально подтвержденным происхождением товара. Всегда проверяйте наличие голограмм, защитных стикеров и фирменной упаковки – это первый барьер против контрафакта.

Ключевые критерии проверки

При визуальном осмотре обратите внимание на следующие детали:

Маркировка: оригинальный привод имеет четко выбитый каталожный номер (например, 4022.3708) и логотип производителя. Сверяйте номер с актуальными каталогами ЗМЗ.
Качество металла: поверхность вала без раковин и следов грубой обработки, шестерня – с равномерной закалкой и точными зубьями без заусенцев.
Упаковка: коробка с типографской печатью (не ксерокопией), штрих-кодом и защитными элементами. Пленочные блистеры должны быть запаяны фабричным способом.

Порядок действий при покупке:

Запросите у продавца сертификат соответствия на деталь.
Проверьте вес изделия – контрафакт часто легче из-за дешевых сплавов.
Убедитесь в наличии гарантийного талона с печатью поставщика.

Признаки неправильной установки привода трамблера

Неправильный монтаж привода трамблера на ЗМЗ-402 нарушает синхронизацию работы системы зажигания и газораспределительного механизма. Это приводит к характерным сбоям в функционировании двигателя, которые проявляются сразу или постепенно.

Ключевые симптомы, указывающие на ошибки при установке:

Проблемы с запуском: двигатель заводится с трудом или требует длительной прокрутки стартером, особенно "на холодную".
Неустойчивый холостой ход: обороты самопроизвольно плавают, мотор глохнет при сбросе газа.
Потеря мощности: ощутимое снижение тяги, вялый разгон, провалы при нажатии педали акселератора.
Детонация: металлический стук ("звон пальцев") при нагрузках, особенно заметный при движении в гору.
Хлопки в системе: резкие звуки во впускном коллекторе или глушителе во время работы или запуска.
Перегрев двигателя: температура охлаждающей жидкости стабильно превышает нормативные значения.
Повышенный расход топлива: увеличение потребления бензина на 15-25% без других явных причин.

Техника безопасности при установке трамблера

Перед началом работ убедитесь в полном отсутствии напряжения в бортовой сети: отсоедините клеммы аккумулятора, начиная с отрицательной. Убедитесь в стабильной фиксации автомобиля на ровной поверхности – затяните ручной тормоз и установите противооткатные упоры под колеса.

Используйте защитные перчатки для предотвращения порезов о металлические кромки двигателя и ожогов от нагретых деталей. Надевайте очки при очистке посадочного места трамблера – мелкая стружка и грязь могут попасть в глаза.

Ключевые правила и риски

Основные опасности при монтаже:

Удар током при контакте с элементами системы зажигания
Механические травмы при неаккуратном обращении с инструментом
Возгорание топлива или масла при искрообразовании

Обязательные подготовительные действия:

Обесточить систему – снять минусовую клемму АКБ
Очистить рабочую зону от горючих материалов (ветошь, промасленная бумага)
Убедиться в отсутствии давления в топливной системе (стравить через клапан рампы)

Запрещено:

Работать при включенном зажигании	Риск короткого замыкания и удара током
Использовать искрящий инструмент	Потенциальное воспламенение паров топлива
Прикладывать чрезмерное усилие при установке	Деформация вала привода или шестерни

После завершения монтажа повторно проверьте надежность крепления трамблера и отсутствие перекоса. Только после визуального контроля и очистки рабочей зоны от инструмента подключайте аккумулятор.

Финальный контроль работы системы зажигания

Проверьте правильность установки трамблера: метка на корпусе должна совпадать со средним делением шкалы октан-корректора при совмещении меток коленвала (ВМТ 1-го цилиндра). Убедитесь, что бегунок направлен на контакт крышки трамблера, соответствующий 1-му цилиндру.

Подключите стробоскоп к высоковольтному проводу 1-го цилиндра. Запустите двигатель и на холостом ходу (800-900 об/мин) проверьте совпадение метки на шкиве коленвала с меткой "5°" на крышке ГРМ. При отклонении отрегулируйте угол опережения поворотом корпуса трамблера.

Этапы диагностики после регулировки

Контроль на разных режимах работы:

Резко нажмите педаль газа: двигатель должен уверенно набирать обороты без детонации ("звона пальцев")
Проверьте стабильность работы на 2000-2500 об/мин – стрелка тахометра не должна "плавать"
Прослушайте выхлоп на предмет равномерности (отсутствие хлопков или пропусков зажигания)

Дополнительные проверки:

Измерьте сопротивление высоковольтных проводов (норма: 3-10 кОм)
Осмотрите крышку трамблера на предмет трещин и следов пробоя
Проконтролируйте температуру катушки зажигания после 5 минут работы

Симптом	Возможная причина
Провалы при разгоне	Неправильный УОЗ, износ вакуум-корректора
Детонация под нагрузкой	Слишком раннее зажигание, низкое октановое число топлива
Неустойчивый холостой ход	Загрязнение контактов трамблера, нарушение зазора

Список источников

При подготовке материалов по установке привода трамблера на двигатель ЗМЗ-402 использовались специализированные технические документы и практические руководства. Достоверность информации обеспечивалась обращением к официальным данным производителя и опыту специалистов по ремонту советских автомобилей.

Следующие источники содержат детальные схемы, спецификации размеров и пошаговые алгоритмы работ. Они охватывают как базовые принципы работы системы зажигания, так и нюансы регулировки момента впрыска для данного типа двигателей.

Официальное руководство по ремонту двигателей ЗМЗ-402/4021 (издательство "ГАЗ")
Книга "Системы зажигания автомобилей ГАЗ" (В.П. Белов, 1998 г.)
Технический бюллетень № Р-402/15 "Регламент обслуживания прерывателя-распределителя" (ЗМЗ)
Практическое пособие "Ремонт карбюраторных двигателей Волга ГАЗ-24/3102" (раздел "Узлы ГРМ")
Архивные записи мастер-классов СТО "Волжский мотор" (г. Нижний Новгород)
Методичка "Регулировка угла опережения зажигания на ЗМЗ" (НИИ Автопром, 2005 г.)
Форумные обсуждения на ресурсе "ГАЗоводы России" (ветка "Двигатель 402: проблемы и решения")
