Передние стойки – критически важный элемент подвески ВАЗ-2114, напрямую влияющий на управляемость, комфорт и безопасность движения.
Своевременная замена изношенных амортизаторов требует строгого соблюдения технологии: ошибки при демонтаже или установке новых стоек приводят к ускоренному выходу из строя деталей и риску потери контроля над автомобилем.
Снятие колеса и демонтаж пыльника арки
Установите автомобиль на ровную площадку, зафиксируйте задние колеса противооткатными башмаками или упорами. Ослабьте болты крепления переднего колеса, предназначенного для ремонта, используя баллонный ключ до момента срыва резьбы.
Поднимите нужную часть машины домкратом, разместив его под порогом в штатной точке. Полностью выкрутите болты, снимите колесо и уберите его в сторону. Проверьте надежность фиксации автомобиля на подставке-козелке под лонжероном.
Демонтаж пыльника арки
Очистите рабочую зону от грязи щеткой. Обнаружьте пластиковые пистоны или саморезы, удерживающие пыльник:
- Пистоны: вытяните центральный штырь пассатижами, затем извлеките корпус крепежа
- Саморезы: выкрутите крестовой отверткой или шуруповертом
Отогните края пыльника вниз, обеспечив доступ к верхней части стойки амортизатора. При наличии дополнительных элементов (шумовая изоляция, датчики АБС) аккуратно отведите их, фиксируя провода пластиковыми хомутами.
| Тип крепления | Инструмент | Особенности |
|---|---|---|
| Пластиковые пистоны | Пассатижи, съемник | Не прилагать избыточное усилие - возможен скол пластика |
| Саморезы | Крестовая отвертка | Проверить целостность резьбы при выкручивании |
Полностью снимите пыльник после удаления всех креплений. Осмотрите посадочное место на кузове - удалите коррозию металлической щеткой при необходимости.
Отсоединение тормозного суппорта и рулевого наконечника
Снимите крепёжные болты суппорта (обычно два сверху/снизу) шестигранником или торцевой головкой. Поддерживайте суппорт рукой при выкручивании последних витков резьбы, чтобы избежать его падения и повреждения тормозного шланга. Аккуратно отвесите корпус суппорта в сторону, зафиксировав его на пружине подвески проволокой или верёвкой – растягивать или перекручивать шланг запрещено.
Снимите защитный колпачок рулевого наконечника. Ослабьте контргайку ключом на 22 мм, затем специальным съёмником ("шарниром") выпрессуйте палец из поворотного кулака. Если съёмника нет, аккуратно постучите молотком по ушку крепления кулака, создавая вибрацию – бить непосредственно по пальцу нельзя, это повредит пыльник.
Ключевые этапы демонтажа
- Тормозной суппорт:
- Выкрутить два направляющих болта
- Подвесить корпус на проволоке
- Проверить целостность тормозного шланга
- Рулевой наконечник:
- Отогнуть края стопорной шайбы
- Ослабить контргайку
- Применить съёмник для выпрессовки
| Деталь | Инструмент | Опасность |
| Суппорт | Головка на 17 мм | Обрыв шланга |
| Наконечник | Съёмник + ключ 22 мм | Деформация пыльника |
Выпрессовка шаровой опоры из поворотного кулака
После снятия поворотного кулака со стойки разместите его на устойчивой поверхности, обеспечив доступ к шаровой опоре. Тщательно очистите посадочное отверстие кулака и шпильку шаровой опоры от грязи и ржавчины металлической щеткой. Это предотвратит заклинивание и упростит процесс выпрессовки.
Нанесите проникающую смазку (WD-40 или аналогичную) на соединение шаровой опоры и поворотного кулака, уделяя особое внимание зоне контакта шпильки с отверстием. Дайте смазке впитаться 10-15 минут для размягчения коррозии и снижения трения. Проверьте состояние пыльника шаровой опоры – при повреждениях деталь подлежит замене.
Этапы демонтажа
- Зафиксируйте поворотный кулак в тисках через мягкие накладки, исключая деформацию.
- Подберите оправку диаметром меньше шпильки шаровой опоры (например, головку на 22 мм).
- Установите оправку на торец шпильки и нанесите резкие удары кувалдой. Направление силы – строго вдоль оси шпильки.
- При закисании прогрейте поворотный кулак газовой горелкой вокруг посадочного отверстия (избегая перегрева шарнира!).
- После смещения опоры на 2-3 мм переверните кулак и выбейте деталь с противоположной стороны.
Важно: Не используйте зубило для расклинивания – это повредит посадочное гнездо. При отсутствии оправки применяйте съемник шаровых опор, закрепив его лапы за рычаг подвески, а центральный шток – на шпильку шаровой опоры. Затягивайте шток ключом до выхода детали из гнезда.
| Тип съемника | Особенности применения |
| Гидравлический | Требует контроля усилия во избежание деформации кулака |
| Механический (резьбовой) | Равномерное вытягивание, минимальный риск повреждений |
После демонтажа очистите посадочное гнездо кулака от остатков смазки и окалины. Проверьте состояние отверстия – трещины, эллипсность или следы интенсивного износа требуют замены поворотного кулака. Установите новую шаровую опору, запрессовав ее до полного контакта фланца с плоскостью кулака.
Откручивание верхней опоры стойки в подкапотном пространстве
Наденьте защитные очки, откройте капот и найдите верхнюю опору стойки – металлическую платформу с тремя гайками, закрепленную на стакане кузова. Очистите резьбовые соединения от грязи проникающей смазкой WD-40 для предотвращения срыва граней.
Зафиксируйте центральный шток стойки торцевой головкой на «6» или «7» через отверстие в опоре, удерживая его от проворачивания. Используйте трещоточный ключ с удлинителем и торцевой головкой на «13» для последовательного ослабления трех крепежных гаек опоры против часовой стрелки.
Ключевые этапы демонтажа
- Сбрызните гайки проникающей смазкой за 10 минут до работы
- Удерживайте шток стойки через монтажное отверстие
- Ослабляйте гайки крест-накрест для равномерного снятия нагрузки
| Инструмент | Размер | Назначение |
|---|---|---|
| Торцевая головка | 13 мм | Откручивание гаек опоры |
| Торцевая головка | 6-7 мм | Фиксация штока амортизатора |
| Трещоточный ключ | - | Быстрое откручивание |
После снятия гаек не поднимайте автомобиль домкратом до полного отсоединения стойки – опора должна сохранять положение. Проверьте целостность резиновой подушки и опорного подшипника при визуальном осмотре демонтированного узла.
Извлечение старой стойки и установка новой в сборе
Открутите гайку штока амортизатора внутри подкапотного пространства, предварительно зафиксировав шестигранник ключом. Снимите крепление стабилизатора поперечной устойчивости к стойке, отсоедините тормозной шланг от кронштейна. Ослабьте гайки крепления стойки к поворотному кулаку, но не снимайте их полностью.
Поддомкратьте автомобиль, снимите колесо. Демонтируйте тормозной диск и суппорт (закрепите их проволокой на пружине, не допуская провисания шланга). Открутите гайки крепления стойки к кулаку, используя съемник шаровых опор для разъединения соединения. Извлеките стойку в сборе через колесную арку вниз.
Монтаж новой стойки
Установите новую стойку в посадочное место, совместив отверстия с креплениями кулака. Наживите гайки крепления стойки к поворотному кулаку, но не затягивайте. Подключите тормозной суппорт и диск, зафиксировав их штатными болтами с рекомендуемым моментом затяжки.

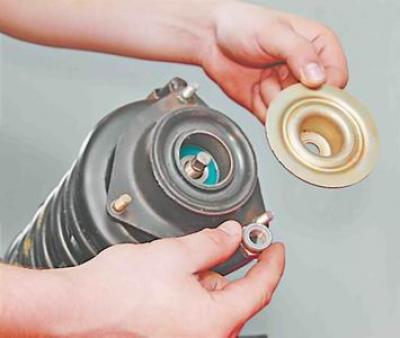

Закрепите тормозной шланг в штатном кронштейне на новой стойке. Соедините стабилизатор поперечной устойчивости со стойкой. Заведите шток стойки в проём кузова, установите сверху опорный подшипник и прижимную шайбу. Наживите гайку штока, затем опустите автомобиль на землю.
Финишная затяжка:
- Затяните гайку штока с усилием 45-55 Н·м (фиксируя шток шестигранником)
- Окончательно затяните гайки крепления стойки к кулаку с моментом 90-110 Н·м
- Проверьте затяжку болтов стабилизатора и суппорта
Затяжка креплений в строгой последовательности
После установки новой стойки и сборки узла критически важно затянуть все крепежные элементы с определенным моментом, соблюдая строгую очередность действий. Пренебрежение этим этапом приведет к перекосу конструкции, ускоренному износу деталей или отрыву стойки во время движения.
Перед финальной затяжкой убедитесь, что стойка свободно перемещается в опорном подшипнике без заклиниваний, а все резиновые втулки заняли правильное положение без перекосов. Автомобиль должен стоять на колесах с полной нагрузкой на подвеску – для этого используйте подъемник с платформами под колеса или опустите машину на землю перед процедурой.
Порядок затяжки крепежа
- Болты крепления стойки к поворотному кулаку (2 шт.):
- Наживите болты пальцами
- Затяните предварительно с моментом 40-50 Н·м
- Окончательный момент: 70-85 Н·м
- Гайка штока амортизатора:
- Фиксируйте шток шестигранником
- Затягивайте ключом до 25-30 Н·м
- Опорные гайки стакана кузова (3 шт.):
- Равномерно затягивайте диагонально
- Конечный момент: 18-22 Н·м
| Элемент крепления | Кол-во | Момент затяжки (Н·м) |
|---|---|---|
| Болты кулака | 2 | 70-85 |
| Гайка штока | 1 | 25-30 |
| Гайки опоры | 3 | 18-22 |
Важно: Повторно проверьте моменты через 100-200 км пробега. Все гайки штока и опор должны быть законтрены от самопроизвольного откручивания – при отсутствии заводских стопорных элементов используйте фиксатор резьбы.
Контроль развал-схождения после сборки
После замены передних стоек на ВАЗ-2114 параметры углов установки колес неизбежно сбиваются. Даже при аккуратной разборке и точной сборке креплений изменения геометрии подвески требуют обязательной проверки регулировок.
Игнорирование процедуры приведет к ускоренному износу резины, ухудшению курсовой устойчивости и повышению расхода топлива. Проверка выполняется только на компьютерном стенде с точной фиксацией текущих значений углов.
Порядок действий
Перед визитом в сервис убедитесь в выполнении условий:
- Давление в шинах соответствует норме для вашей комплектации
- Люфты рулевого механизма и подшипников ступиц устранены
- Посадочные места стоек без деформаций, гайки затянуты с моментом 70-90 Н·м
При проведении регулировки мастер выполняет:
- Коррекцию схождения передних колес (норма: +1/-1 мм)
- Проверку угла продольного наклона стойки (кастера)
- Контроль угла наклона колеса (развала) в допустимом диапазоне -1°/+30'
| Параметр | Допуск ВАЗ-2114 | Последствия отклонений |
|---|---|---|
| Схождение | 0°±10' | «Пилообразный» износ шин |
| Развал | -0°30'±30' | Увод авто в сторону |
| Кастер | 3°30'±30' | Тугое рулевое управление |
Пробный заезд обязателен! После регулировки протестируйте поведение машины на ровном участке дороги – отпустите руль на скорости 50-60 км/ч. Устойчивое движение без увода подтверждает качество выполненных работ.
