Выбор наконечника рулевой тяги на Рено Логан
Статья обновлена: 18.08.2025
Исправная работа рулевого управления напрямую влияет на безопасность управления автомобилем Рено Логан. Одним из критически важных элементов этой системы является наконечник рулевой тяги.
Износ или поломка данного компонента приводит к люфту руля, ухудшению управляемости и ускоренному износу шин. Регулярная диагностика и своевременная замена неисправных наконечников обязательны для поддержания автомобиля в надлежащем техническом состоянии.
Выбор подходящего наконечника рулевой тяги для Рено Логан требует понимания ключевых параметров и особенностей различных вариантов, представленных на рынке.
Типичные признаки неисправности наконечника рулевой тяги
Люфт в рулевом управлении – ключевой индикатор проблемы. При покачивании руля влево-вправо на стоящем автомобиле ощущается заметный свободный ход, сопровождающийся глухими стуками, передающимися на рулевую рейку и колонку. Этот люфт напрямую влияет на точность управления.
Характерный стук при движении по неровностям – второй явный симптом. Удары от мелких кочек, ям или рельсов отчетливо отдают в область передних колес, особенно при медленном проезде препятствий или на поворотах. Звук обычно усиливается при увеличении скорости или маневрировании.
Дополнительные симптомы износа
- Вибрация руля: Появляется на определенных скоростях (чаще 60-90 км/ч), усиливается при разгоне или торможении.
- Увод автомобиля в сторону: При отпускании руля машина самопроизвольно меняет траекторию, требует постоянного подруливания для сохранения курса.
- Скрип или писк при повороте колес: Возникает из-за отсутствия смазки в шарнире наконечника, особенно заметен на малой скорости при вывернутых колесах.
- Неравномерный износ протектора шин: Проявляется как "пилообразный" или односторонний износ резины на передних колесах.
Визуальный осмотр помогает подтвердить диагноз: разорванный пыльник, следы вытекающей смазки или коррозия шарового пальца – явные признаки необходимости замены. Игнорирование этих симптомов ведет к ускоренному разрушению шарнира и потере управления.
Последствия эксплуатации авто с изношенным наконечником рулевой тяги
Изношенный наконечник рулевой тяги вызывает опасный люфт в рулевом управлении, что проявляется в ухудшении реакции на повороты руля и появлении вибраций. Водителю приходится прикладывать больше усилий для удержания курса, особенно на неровной дороге, а также постоянно подруливать для компенсации отклонений. Это не только утомляет, но и значительно снижает безопасность движения.
Прогрессирующий износ приводит к усилению стуков в передней подвеске, нарушению установленных углов схождения колес и, как следствие, быстрому и неравномерному износу протектора шин. Игнорирование проблемы создает чрезмерную нагрузку на рулевую рейку и соседние наконечники, провоцируя цепную реакцию поломок. В крайнем случае, разрушение наконечника во время движения делает автомобиль полностью неуправляемым.
Ключевые риски и последствия:
- Потеря контроля над авто: Полный отрыв шарового шарнира блокирует передачу усилия на колесо, лишая водителя возможности маневрировать.
- Деформация смежных узлов: Повышенные ударные нагрузки повреждают рулевую рейку, тяги, опорные подшипники и ступичные подшипники.
- Экстренный износ покрышек: Нарушенное схождение вызывает "жор резины" – внутренние или внешние кромки шин стираются за 500-1000 км.
- Снижение курсовой устойчивости: Автомобиль "рыскает" по дороге, требует постоянной коррекции рулём даже на прямой траектории.
| Стадия износа | Внешние признаки | Потенциальный ущерб |
|---|---|---|
| Начальная | Лёгкий стук при резких поворотах, незначительный люфт руля | Ускоренный износ шин, рост расхода топлива |
| Критическая | Вибрация руля на скорости, "болтание" передних колёс | Разрушение пыльника, деформация тяги, повреждение рейки |
| Аварийная | Хлопки при вращении руля, самопроизвольное изменение траектории | Отрыв наконечника, полная потеря управления, ДТП |
Эксплуатация с неисправным наконечником провоцирует лавинообразный рост затрат: замена одного элемента оборачивается ремонтом всей рулевой системы и подвески. Особенно опасен скрытый износ, когда внешне целый пыльник маскирует выработку шарнира, создавая иллюзию исправности до момента внезапного отказа.

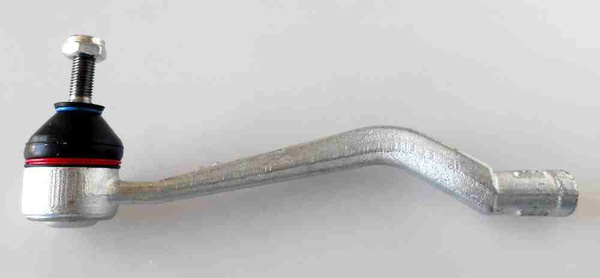

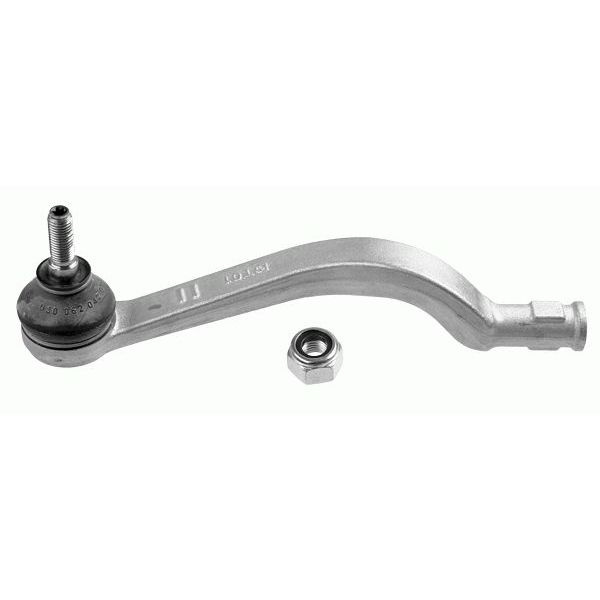

Особенности конструкции наконечников рулевых тяг Рено Логан
Конструктивно наконечник представляет собой шарнирное соединение "палец-втулка". Основной элемент – стальной шаровой палец со сферической головкой, запрессованный в корпус. Корпус (держатель) изготавливается методом холодной штамповки из высокопрочной стали. Внутри корпуса находится полимерный вкладыш (тефлон или схожий материал), обеспечивающий плавное вращение и качение пальца с минимальным трением.
Шаровая головка пальца защищена от грязи и влаги резиновым или силиконовым пыльником (чехлом, "бочонком"). Пыльник герметично обжимается на корпусе и пальце с помощью металлических стопорных колец. Резьбовая часть пальца (обычно М14х1.5) служит для соединения с поворотным кулаком и регулировки схождения колес. На противоположном конце корпуса расположена внутренняя коническая резьба для надежного соединения с самой рулевой тягой.
Ключевые элементы и их свойства
- Шаровой палец: Изготовлен из высококачественной легированной стали, подвергается термообработке (закалке) для достижения необходимой твердости поверхности и износостойкости.
- Полимерный вкладыш: Обладает самосмазывающимися свойствами, рассчитан на весь срок службы узла при сохранении целостности пыльника.
- Защитный пыльник: Резина должна быть устойчивой к маслам, температурным перепадам (-40°C до +80°C) и озону. Качественные пыльники имеют ребристую структуру для большей гибкости и долговечности.
- Корпус: Имеет усиленные стенки и специальную геометрию для надежной запрессовки пальца и фиксации пыльника. Часто покрывается антикоррозионным составом.
Оригинальные наконечники и качественные аналоги используют усиленные пыльники с двойной губой для лучшего уплотнения и более износостойкие композитные материалы вкладыша. Дешевые аналоги могут иметь тонкостенный корпус, низкокачественную резину пыльника (трескающуюся на морозе) и простой пластиковый вкладыш, быстро теряющий свойства.
| Элемент | Материал (Оригинал/Качественный аналог) | Функция |
|---|---|---|
| Шаровой палец | Легированная сталь, закаленная | Передача усилия поворота, обеспечение подвижности |
| Корпус (держатель) | Высокопрочная сталь (штамповка) | Удержание пальца и вкладыша, основа для крепления |
| Вкладыш (втулка) | Полимер (тефлон, POM - полиацеталь) | Обеспечение плавного хода пальца, поглощение ударов, снижение трения |
| Защитный пыльник | Морозостойкая резина/Силикон | Герметизация шарнира, защита от грязи и влаги |
Отличия в наконечниках для разных поколений Lada Largus и Рено Логан
Конструктивные различия между наконечниками рулевых тяг Рено Логан и Lada Largus обусловлены эволюцией платформы и особенностями модификаций. Первое поколение Логана (2004-2015) и ранние Largus (на базе Logan MCV) используют взаимозаменяемые наконечники с креплением резьбой М12×1,5 и шаровым шарниром диаметром 22 мм. Эти детали унифицированы по посадочным размерам и геометрии.
Для второго поколения Логана (с 2015) и Largus Cross (после рестайлинга) применяются усиленные наконечники. Ключевое изменение – переход на крепёжную резьбу М14×1,5 и увеличенный шаровой шарнир (24 мм). Это связано с возросшей нагрузкой из-за расширенной колеи и модифицированной подвески. Также изменён угол наклона шарнира, что требует строгого соответствия оригинальным параметрам.
Сравнительная характеристика
| Параметр | Логан 1 / Largus (до рестайлинга) | Логан 2 / Largus Cross |
|---|---|---|
| Резьба штока | М12×1,5 | М14×1,5 |
| Диаметр шарового шарнира | 22 мм | 24 мм |
| Совместимость | Полная взаимозаменяемость в рамках поколения | Только внутри поколения, несовместимы с предыдущей версией |
| Особенности | Прямой монтаж, угол шарнира 90° | Наклонный монтаж, усиленный корпус |
Важные нюансы при выборе:
- Год выпуска авто – главный критерий: для машин до 2014–2015 годов подходят только наконечники "старого" типа.
- Модификация Largus: Cross-версии всегда требуют деталей для второго поколения, даже если базовая модель выпущена ранее.
- Оригинальные каталожные номера:
- Логан 1 / Largus: 7701474643 (правый), 7701474543 (левый)
- Логан 2 / Largus Cross: 254605041R (правый), 254605042R (левый)
Установка неподходящего наконечника приводит к нарушению углов установки колес, ускоренному износу покрышек и повреждению рулевого механизма. При замене всегда сверяйте физические размеры новой детали со старой, особенно диаметр шарнира и шаг резьбы.
Ключевые производители запасных частей: TRW, Sidem, Lemforder
Выбор производителя наконечника рулевой тяги для Renault Logan напрямую влияет на долговечность, надежность работы рулевого управления и безопасность. Среди множества брендов на рынке выделяются три известных имени: TRW, Sidem и Lemforder, каждый со своими особенностями.
Понимание отличий в качестве, цене, оригинальности поставок и специфике применения поможет сделать осознанный выбор, соответствующий вашим требованиям и бюджету, избегая некачественных подделок.
Сравнение производителей
Рассмотрим ключевые характеристики каждого бренда:
| Производитель | Качество и Репутация | Ценовой сегмент | Оригинальность (OEM) | Рекомендация для Рено Логан |
|---|---|---|---|---|
| TRW | Один из мировых лидеров автокомпонентов. Высочайшее качество, строгий контроль. Детали рассчитаны на длительный срок службы. | Выше среднего | Часто является прямым поставщиком на конвейер различных автопроизводителей, включая Renault-Nissan. Каталожные номера обычно отличаются от оригинальных Рено. | Отличный выбор для тех, кто ищет максимальную надежность и долговечность, готов заплатить немного больше. Широко доступны. |
| Sidem | Специализированный производитель рулевых и подвесных систем. Хорошее, стабильное качество, проверенное временем. | Средний | Ключевой OEM-поставщик рулевых наконечников и тяг для Renault на конвейер. Каталожные номера часто полностью совпадают с оригинальными (с логотипом Renault). | Оптимальный выбор для Логана. Фактически это "оригинал" без логотипа Renault по более доступной цене. Идеальный баланс цены и качества. |
| Lemforder | Премиальный бренд (входит в концерн ZF). Синергия качества и инноваций. Очень высокие стандарты. | Премиум (самый дорогой из трех) | Крупный OEM-поставщик для многих премиальных и массовых марок, но не является основным для Renault Logan на конвейере. | Качество безупречное, но цена высока. Может быть избыточным для стандартных условий эксплуатации Логана. Хороший выбор, если важен абсолютный максимум ресурса независимо от стоимости. |
При выборе между этими брендами для Рено Логан учитывайте:
- Бюджет: Sidem предлагает лучшее соотношение цены и качества (особенно как OEM), TRW - надежность за чуть большие деньги, Lemforder - премиум-класс.
- Оригинальность: Sidem чаще всего является прямым аналогом оригинальной детали Рено.
- Доступность: TRW и Sidem обычно представлены шире, чем Lemforder.
Важное предупреждение:
- Покупайте запчасти только у проверенных поставщиков (официальные дилеры брендов, крупные известные магазины).
- Остерегайтесь очень дешевых подделок под эти бренды, особенно Sidem и Lemforder. Качество таких деталей крайне низкое и опасно для эксплуатации.
- Всегда проверяйте каталожный номер детали, указанный для вашей модели и года выпуска Логана.
Как расшифровать заводскую маркировку оригинального наконечника
Заводская маркировка на оригинальном наконечнике рулевой тяги Рено Логан содержит критически важную информацию для идентификации. Она наносится лазером или тиснением на металлический корпус детали и включает буквенно-цифровые коды.
Расшифровка маркировки позволяет точно определить совместимость детали с моделью автомобиля и годом выпуска. Оригинальные наконечники всегда имеют логотип Renault в виде ромба рядом с основным кодом.
Структура маркировки и значения символов
| Элемент маркировки | Пример | Расшифровка |
|---|---|---|
| Базовый артикул | 7700474577 | Основной номер детали в каталоге Renault (первые 4 цифры - индекс группы запчастей) |
| Суффикс модификации | R01 / 77D | Версия детали для конкретного года выпуска или модификации Логана |
| Код поставщика | TRW • LEM | Идентификатор производителя (TRW - для ранних моделей, LEM - Lemförder) |
| Дата производства | 2318 | 23-я неделя 2018 года (первые 2 цифры - неделя, последние - год) |
| Дополнительные метки | ▷ / ⬢ | Технологические отметки контроля качества |
При подборе сравнивайте полный номер (например, 7700474577R01) с каталожными данными Renault. Отсутствие ромбовидного логотипа или несовпадение структуры кода указывает на неоригинальную запчасть.
Определение совместимости по VIN-коду автомобиля
VIN-код (Vehicle Identification Number) – уникальный 17-значный идентификатор, содержащий информацию о спецификации и комплектации конкретного автомобиля. Для подбора наконечника рулевой тяги Рено Логан он является самым точным инструментом, так как исключает ошибки, связанные с модификациями и годовыми обновлениями модели.
Производители и поставщики автозапчастей интегрируют базы VIN в электронные каталоги, что позволяет автоматически определить подходящий артикул. Это особенно важно для Рено Логан, выпускавшегося с 2004 года, так как конструкция рулевого управления и параметры тяг могли меняться между рестайлингами.
Как использовать VIN для подбора
Последовательность действий:
- Найдите VIN в ПТС, на кузовной табличке под капотом или в проёме водительской двери.
- Введите код в поле поиска на сайтах:
- Официальных дилеров Renault
- Проверенных интернет-магазинов (Exist.ru, EMEX.ru)
- Специализированных каталогов (Dongfeng.ru, TecDoc)
- Перейдите в раздел «Рулевое управление» → «Наконечник тяги».
- Сравните предложенные варианты по производителю и техническим параметрам.
Важные нюансы:
- Убедитесь, что в результатах указана полная совместимость с вашей моделью Логан.
- Перепроверьте артикулы через несколько источников во избежание ошибок в базе данных.
- При самостоятельной замене парных элементов (левого/правого) заказывайте оба наконечника от одного бренда.
| Преимущества способа | Риски игнорирования VIN |
|---|---|
| Точное соответствие резьбе и посадочным местам | Неправильная длина тяги → нарушение углов установки колес |
| Учёт заводских обновлений узла | Несовпадение шарнира с рычагом подвески |
| Исключение человеческого фактора при подборе | Риск покупки неоригинальной или контрафактной детали |
Как правильно замерить параметры старого наконечника перед покупкой
Точные замеры старого наконечника гарантируют совместимость нового элемента с рулевым механизмом и шасси. Неправильно подобранная деталь приведёт к ускоренному износу шин, вибрациям руля и нарушению углов установки колёс.
Перед демонтажем очистите деталь от грязи металлической щёткой и ветошью. Особое внимание уделите резьбовым соединениям и посадочным зонам шарового шарнира. Убедитесь, что наконечник не имеет критической деформации – замеры искривлённой детали не дадут корректных результатов.
Ключевые параметры для замера
Используйте штангенциркуль с точностью 0.1 мм и линейку. Фиксируйте все значения в миллиметрах.
- Общая длина (L):
- Замерьте расстояние между центрами шарнирного пальца и резьбовой части тяги
- Учитывайте только корпус без защитного колпака
- Диаметр шарового шарнира (D):
- Измерьте цилиндрическую часть корпуса шарнира в зоне запрессовки
- Проверьте значение в 2-3 точках по окружности
- Высота шарнира (H):
- Определите расстояние от привалочной плоскости до центра шарового пальца
- При наличии фланца замерьте его толщину отдельно
| Параметр | Способ замера | Типовое значение для Logan |
| Резьба тяги | Штангенциркулем по выступам | M14x1.5 или M16x1.5 |
| Угол наклона шпильки | Угломером относительно корпуса | 90° (прямой) или 75° (наклонный) |
| Диаметр посадочного гнезда | Внутренними губками штангенциркуля | 22±0.5 мм |
Важно: Сравните полученные данные с каталожными значениями производителя. Учитывайте модификацию авто – параметры для Logan 1 поколения (2004-2015) и 2 поколения (с 2015) часто отличаются. Сфотографируйте маркировку на корпусе (например, TRW JTE1502 или Sidem 7701209419) – это упростит поиск аналогов.
При отсутствии штангенциркуля возьмите снятый наконечник в магазин для примерки. Убедитесь, что новый элемент имеет идентичную геометрию и свободно встаёт в посадочное место поворотного кулака без перекоса.
Покрытие корпуса: пыльник резиновый vs полиуретановый
Резиновый пыльник – классическое решение для защиты шарнира наконечника рулевой тяги. Основные преимущества включают доступную стоимость и высокую эластичность, обеспечивающую беспрепятственное движение тяги во всем диапазоне углов поворота. Однако натуральная резина подвержена растрескиванию под воздействием озона, дорожных реагентов, масел и экстремальных температур. Срок службы в агрессивных условиях редко превышает 2-3 года.
Полиуретановый пыльник отличается повышенной устойчивостью к внешним факторам. Искусственный материал демонстрирует исключительную стойкость к абразивному износу, химическим реагентам, УФ-излучению и окислению. Жёсткость полиуретана снижает риск случайного повреждения при монтаже или отлетающими камнями. Недостатки – более высокая цена и меньшая гибкость на морозе, что теоретически может ограничить подвижность в сильные холода.
Сравнительная характеристика
| Критерий | Резиновый пыльник | Полиуретановый пыльник |
|---|---|---|
| Стойкость к реагентам/маслам | Средняя | Высокая |
| Устойчивость к истиранию | Низкая | Очень высокая |
| Срок службы | 2-4 года | 5-8 лет |
| Рабочая температура | -40°C до +80°C | -50°C до +120°C |
| Ударная прочность | Низкая | Высокая |
| Гибкость при -30°C | Хорошая | Удовлетворительная |
Для Рено Логан полиуретановый пыльник предпочтителен при:
- Эксплуатации в регионах с холодными зимами и активным использованием реагентов
- Высоких требованиях к долговечности и пробегу
- Желании минимизировать риски внезапного выхода из строя
Резиновая версия остаётся практичным выбором для:
- Бюджетного ремонта
- Автомобилей с небольшим годовым пробегом
- Тёплого климата без перепадов температур
Шлицы соединения: количество и форма (внутренние/наружные)
Количество шлицов на рулевом наконечнике Рено Логан является строго фиксированной характеристикой, определяемой конструкцией рулевого механизма конкретной модели и года выпуска. Несоответствие количества шлицов приведет к физической невозможности установки детали на рулевую рейку. Для Логанов разных поколений (включая Lada Largus на платформе B0) наиболее распространены варианты с 36 или 40 шлицами.
Форма шлицевого соединения – внутренняя или наружная – напрямую зависит от типа рулевой рейки. На рейках с наружными шлицами (резьба наконечника накручивается сверху) используются наконечники с внутренними шлицами (отверстие). На рейках с внутренними шлицами (гладкий вал с пазами) применяются наконечники с наружными шлицами (выступами на валу).
Критерии выбора по шлицам
Для безошибочного подбора необходимо:
- Определить количество шлицов:
- Счет шлицов на старом наконечнике или на валу рейки (при снятом наконечнике).
- Уточнить по VIN или каталогам (например, оригинальные номера: 440055079R (36 вн.), 440055231R (40 вн.), 440055081R (36 нар.)).
- Установить тип шлицевого соединения:
- Визуально: внутренние шлицы – отверстие в наконечнике, наружные – вал с выступами.
- По расположению: наконечники с внутренними шлицами накручиваются на вал рейки, с наружными – вставляются в паз рейки и фиксируются гайкой.
| Тип рейки | Шлицы наконечника | Внешний вид наконечника |
|---|---|---|
| С наружными шлицами (резьбовый вал) | Внутренние (отверстие) | Резьбовая часть с шестигранником под ключ |
| С внутренними шлицами (гладкий вал с пазами) | Наружные (выступы на валу) | Вал с проточкой под стопорную гайку |
Важно: Неправильный выбор по количеству или типу шлицов делает монтаж невозможным. Ориентируйтесь на данные старой детали или сверяйтесь с технической документацией автомобиля.
Особенности резьбового соединения (правая/левая резьба)
В рулевых тягах Рено Логан применяются наконечники с разными типами резьбы для обеспечения регулировки схождения колес. При вращении тяги наконечники с правой и левой резьбой одновременно сходятся или расходятся, изменяя общую длину узла. Такая конструкция исключает необходимость отсоединения деталей при регулировке и повышает надежность системы.
Ошибка в определении типа резьбы приводит к невозможности установки наконечника или его самопроизвольному откручиванию во время эксплуатации. Для левой и правой сторон автомобиля используются зеркально противоположные резьбовые соединения, что требует точного подбора комплектующих.
Критерии выбора резьбы для наконечников
Определите тип резьбы визуально или по маркировке:
- Правая резьба (RH): витки поднимаются вправо, затягивается поворотом по часовой стрелке. Стандарт для большинства соединений.
- Левая резьба (LH): витки поднимаются влево, затягивается поворотом против часовой стрелки. Используется в ответственных узлах для предотвращения самооткручивания.
| Сторона автомобиля | Тип резьбы наконечника | Идентификация |
|---|---|---|
| Левая (водительская) | Левая (LH) | Буква "L" на корпусе, зеленое кольцо у OEM |
| Правая (пассажирская) | Правая (RH) | Буква "R" на корпусе, отсутствие окраски у OEM |
При замене проверяйте резьбу на старой детали: откручивание правой резьбы требует вращения против часовой стрелки, левой – по часовой. Соответствие сторон обязательно: установка левостороннего наконечника на правостороннюю тягу вызывает разрушение соединения.
Типы шаровых шарниров: разборные и неразборные конструкции
Шаровые шарниры наконечников рулевых тяг Рено Логан делятся на две принципиальные конструкции: разборные и неразборные. От этого зависит метод замены и ремонтопригодность узла.
Неразборный тип представляет цельную герметичную конструкцию, где палец с шаром запрессован в корпус с полимерным вкладышем. Такой шарнир не обслуживается – при износе меняется целиком. Разборная версия состоит из разъёмного корпуса и резьбовой крышки, что позволяет заменять изношенные компоненты или регулировать зазор.
Ключевые отличия конструкций
Неразборные шарниры:
- Выше герметичность – лучше защита от грязи и влаги
- Заводская закладка смазки рассчитана на весь срок службы
- Требуют полной замены при люфте или повреждении пыльника
- Чаще встречаются на оригинальных запчастях
Разборные шарниры:
- Возможна регулировка подтяжкой крышки при появлении люфта
- Ремонтопригодность: замена вкладыша или пальца при износе
- Требуют периодического обслуживания и смазки
- Повышенные требования к качеству сборки
| Критерий | Неразборный | Разборный |
|---|---|---|
| Срок службы | 80-120 тыс. км | 60-100 тыс. км |
| Цена | Выше на 15-30% | Ниже, но требует доп. затрат на обслуживание |
| Риск при установке | Минимальный (замена узла в сборе) | Выше (ошибки при регулировке зазора) |
Для Логан оригинальные наконечники обычно неразборные, тогда как многие аналоги предлагают разборную конструкцию. Выбор зависит от бюджета и предпочтений: неразборные обеспечивают максимальную безотказность, разборные – экономию при возможности ремонта.
Ресурс наконечников: сравниваем OEM и аналоги среднего ценового сегмента
Оригинальные наконечники (OEM) для Рено Логан демонстрируют стабильно высокий ресурс – в среднем 60-100 тыс. км пробега при умеренной эксплуатации. Их ключевое преимущество – строгое соответствие заводским допускам по материалам (высоколегированная сталь пальца, износостойкий полимер втулки) и геометрии. Это обеспечивает точное совпадение с параметрами рулевой рейки и минимальные люфты на протяжении всего срока службы.
Аналоги среднего сегмента (например, Trialli, CTR, Lynxauto) предлагают ресурс на 20-40% ниже – около 40-70 тыс. км. Хотя они используют схожие с OEM технологии (тефлоновые покрытия, усиленные пыльники), качество сырья часто уступает: сталь пальца может быть менее твердой, а полимер втулки – чувствительным к перепадам температур. Надежность сильно зависит от конкретного бренда и партии.
Ключевые отличия в долговечности
- Материалы: OEM применяют сертифицированные сплавы и полимеры с гарантированной износостойкостью. В аналогах возможна экономия на легирующих добавках или качестве композитов.
- Защита: Оригинальные пыльники устойчивы к озону и маслам. У бюджетных аналогов резина часто дубеет или трескается раньше, ускоряя износ шарнира.
- Контроль качества: OEM проходят 100% тестирование на герметичность и усилие вращения. Аналоги проверяются выборочно, что повышает риск установки детали с дефектом.
| Параметр | OEM | Аналоги (средний сегмент) |
|---|---|---|
| Средний ресурс | 60-100 тыс. км | 40-70 тыс. км |
| Стабильность характеристик | Высокая (партия к партии) | Средняя (зависит от бренда) |
| Чувствительность к нагрузкам | Низкая | Повышенная (при частой езде по плохим дорогам) |
Важно: Ресурс любого наконечника сокращают экстремальные факторы: агрессивная езда по неровностям, удары о бордюры, разбитые сайлентблоки рычагов подвески. Регулярная диагностика (проверка люфта каждые 10-15 тыс. км) продлевает срок службы даже аналогов.
Опасности установки самых дешевых аналогов
Низкокачественные наконечники рулевой тяги производятся из несоответствующих ГОСТу материалов – деградирующей резины, хрупкого пластика и слабосортного металла. Такие компоненты не выдерживают ударных нагрузок от неровностей дороги и быстро деформируются под давлением, теряя геометрическую стабильность.
Критично снижается ресурс детали: дешевые аналоги редко служат дольше 5-7 тыс. км пробега против 30-50 тыс. км у оригиналов. Ускоренный износ провоцирует возникновение опасного люфта в рулевом узле, что проявляется стуками, вибрацией руля и "плавающей" траекторией движения на скорости.
Риски эксплуатации контрафактных деталей
- Отсоединение тяги при движении – разрушение пластикового шарнира или срыв резьбы приводит к полной потере управления колесом
- Клинирование механизма – заклинивший наконечник блокирует поворот колеса в экстренной ситуации
- Ускоренный износ смежных узлов – биение и вибрации разрушают рулевую рейку, опорные подшипники и ступицы
- Ложная экономия – частые замены дешевых аналогов в 2-3 раза дороже однократной установки сертифицированной детали
| Симптом неисправности | Возможные последствия |
|---|---|
| Стук в передней подвеске | Разрушение посадочных гнезд рулевой рейки |
| Вибрация руля на скорости | Деформация дисков, износ ШРУСов |
| Авто "рыскает" по дороге | Потеря контроля в повороте, риск ДТП |
Важно: контрафактные аналоги не проходят испытания на усталостную прочность и коррозионную стойкость. При ДТП из-за отказа такой детали страховая компания вправе отказать в выплате, установив факт нарушения условий эксплуатации ТС.
Комплектная поставка: гайки, шплинты, чехлы
Приобретая наконечник рулевой тяги для Renault Logan, важно убедиться, что комплект включает все необходимые элементы для корректного монтажа и долговечной работы. Отсутствие даже одной детали может привести к некорректной установке или преждевременному выходу узла из строя. Стандартная поставка должна содержать ключевые компоненты, обеспечивающие герметичность и безопасность соединения.
Обязательно проверьте наличие следующих позиций в упаковке перед покупкой. Это гарантирует отсутствие необходимости докупать метизы отдельно и минимизирует риски при дальнейшей эксплуатации. Каждый элемент играет строго определенную роль в конструкции рулевого управления.
Ключевые компоненты комплекта
- Гайки крепления: Специальные гайки с коническим или фланцевым профилем для надежной фиксации наконечника к поворотному кулаку. Часто поставляются с нейлоновыми стопорными вставками (самоконтрящиеся) или требуют дополнительной фиксации шплинтом.
- Шплинты: Предохранительные металлические шплинты для гайки шарового пальца. Исключают самооткручивание в условиях вибрации, критически важны для безопасности. Всегда требуют замены на новые при установке.
- Пыльник (чехол, защитный колпачок): Резиновый или силиконовый гофрированный чехол, заполненный смазкой. Герметично защищает шарнир шарового пальца от воды, грязи и абразивов, напрямую влияя на ресурс наконечника. Должен быть без трещин и потертостей.
Инструменты для самостоятельной диагностики люфта
Для точного выявления люфта в наконечниках рулевых тяг Рено Логан потребуется минимальный набор инструментов. Базовые приспособления помогут визуализировать и измерить зазор без посещения сервиса.
Основное внимание уделяется контролю осевого и радиального смещения шарового шарнира. Работу выполняют на поднятом автомобиле с разгруженной подвеской, предварительно обеспечив устойчивость машины.
Необходимый набор
- Домкрат и страховочные подставки – для подъёма и фиксации передней части авто
- Монтировка или монтажная лопатка – создание рычага для раскачивания узла
- Штангенциркуль или щуп – измерение величины зазора (при наличии навыков)
Методика контроля
- Зафиксируйте рулевое колесо в положении "прямо"
- Проверните тягу рукой вдоль оси поворота – посторонние стуки укажут на износ
- Приложите монтировку между рычагом и тягой, аккуратно надавливая для выявления вертикального люфта
- Покачайте тягу перпендикулярно оси – радиальный люфт >1.5 мм требует замены
| Параметр | Критическое значение | Способ проверки |
|---|---|---|
| Осевой люфт | Более 1.5 мм | Раскачивание вдоль оси пальцами |
| Радиальный люфт | Любое ощутимое смещение | Рычажное усилие монтировкой |
Помните: диагностику проводят при снятом колесе для лучшего доступа. Обязательно проверяйте состояние пыльника – трещины на резине ускоряют выход наконечника из строя.
Проверка состояния пыльника перед установкой
Осмотр пыльника – критически важный этап замены наконечника рулевой тяги Рено Логан. Даже новый наконечник быстро выйдет из строя при повреждённом защитном чехле, так как грязь и влага беспрепятственно проникнут в шарнир. Пренебрежение этой проверкой гарантированно сократит срок службы детали.
Убедитесь, что пыльник идеально подходит по размеру к корпусу наконечника и штанге тяги. Несоответствие геометрии или диаметров приведёт к его соскальзыванию при работе подвески или деформации. Обязательно проверьте комплектацию: некоторые производители включают хомуты крепления отдельно, другие – уже в сборе с чехлом.
Ключевые параметры для контроля
Выполните следующие действия для оценки целостности пыльника:
- Визуальный осмотр на дефекты:
- Проверьте отсутствие трещин, разрывов или микронадрывов по всей поверхности, особенно в зонах изгиба.
- Исключите признаки старения резины: потерю эластичности, «дубление», масляные разводы или вздутия.
- Проверка эластичности:
- Аккуратно отогните края манжет – материал должен легко гнуться без хруста и возвращаться в исходную форму без остаточной деформации.
- Контроль посадочных мест:
- Убедитесь в наличии чётких рёбер жёсткости в канавках для хомутов – это предотвратит проворачивание.
- Примерьте пыльник на наконечник без установки – посадка должна быть плотной, без перекосов.
Важно: Даже незначительные повреждения – повод отказаться от установки пыльника. Эксплуатация с дефектным чехлом бессмысленна и приведёт к ускоренному износу шарнира. Используйте только оригинальные или проверенные аналоги, специфичные для Рено Логан вашего года выпуска.
Специфика замены наконечника рулевой тяги для переднеприводных моделей
Основная сложность при замене наконечника рулевой тяги на переднеприводных автомобилях, включая Рено Логан, заключается в необходимости демонтажа рулевой рейки или значительного смещения подрамника для доступа к внутренним креплениям. Это связано с особенностью конструкции, где внутренний наконечник интегрирован в рулевой механизм и скрыт за элементами подвески, что требует выполнения дополнительных операций по сравнению с наружными наконечниками.
Перед началом работ обязательна фиксация рулевого колеса в прямом положении для предотвращения проворачивания вала и нарушения центровки системы. Требуется демонтировать защиту двигателя, колесо, открутить шаровую опору от поворотного кулака и отсоединить наружный наконечник – только после этого появляется возможность работать с внутренним креплением через технологические окна подрамника или его частичный сдвиг.
Ключевые этапы замены
- Отсоединение наружного наконечника: Выпрессовка пальца из ступичного узла с помощью съемника.
- Демонтаж подрамника (частичный/полный):
- Ослабление болтов крепления подрамника к кузову
- Опускание конструкции на 5-10 см для доступа к внутреннему шарниру
- Снятие стопорной пластины/гайки: Фиксация штока рейки газовым ключом перед откручиванием.
- Выбивание наконечника: Использование молотка и зубила для смещения корпуса с конусного посадочного места штока.
| Особенность | Наружный наконечник | Внутренний наконечник |
|---|---|---|
| Сложность замены | Низкая (прямой доступ) | Высокая (требует разборки) |
| Инструмент | Съемник, ключи | Домкраты, съемники, газовый ключ |
| Риски при ошибке | Нарушение угла установки колес | Повреждение рейки, утечка ГУР |
После установки нового внутреннего наконечника обязательна проверка уровня жидкости ГУР (если система гидроусилителя установлена) и регулировка углов развала-схождения. Пренебрежение этой операцией приводит к ускоренному износу шин и нарушению курсовой устойчивости. Герметичность соединений рейки контролируется при первом запуске двигателя.
Необходимость сходимости колес после замены
Замена наконечника рулевой тяги напрямую влияет на геометрию рулевого управления. Даже при точной установке новой детали в палец поворотного кулака, изменение длины тяги относительно старого наконечника неизбежно. Это происходит из-за производственных допусков новых запчастей и естественного износа резьбового соединения на самой тяге.
Любое отклонение длины рулевой тяги (или пары тяг) нарушает установленные заводом-изготовителем углы установки колес. Без регулировки сходимости колеса будут находиться под неправильными углами друг к другу в горизонтальной плоскости, что вызовет целый ряд негативных последствий для автомобиля.
Почему регулировка обязательна
- Ускоренный износ шин: Неправильная сходимость приводит к "пилообразному" истиранию протектора (внутренней или внешней кромки), резко сокращая ресурс покрышек.
- Ухудшение устойчивости и управляемости: Автомобиль может тянуть в сторону, требовать постоянного подруливания, особенно заметно на высоких скоростях или при торможении.
- Повышенная нагрузка на элементы подвески: Рулевые наконечники, шаровые опоры, сайлентблоки рычагов работают в ненормальном режиме, быстрее выходят из строя.
- Снижение курсовой устойчивости: Машина становится менее предсказуемой, может "вилять" или плохо держать прямую.
- Увеличение расхода топлива: Сопротивление качению возрастает из-за неправильного контакта шин с дорогой.
Пренебрежение регулировкой сходимости после замены наконечника сводит на нет саму цель ремонта – восстановление безопасности и корректной работы рулевого управления. Это обязательная и неотъемлемая часть процесса замены рулевых наконечников на Рено Логан.
Момент затяжки и способ фиксации (шплинт/контрящая гайка)
Критически важным этапом установки нового наконечника рулевой тяги Рено Логан является соблюдение правильного момента затяжки гайки крепления шарового пальца к поворотному кулаку. Недостаточный момент приведет к самоотвинчиванию и люфту, а чрезмерный – к повреждению резьбы, срыву шпильки или разрушению полимерного вкладыша внутри наконечника.
Для автомобилей Рено Логан 1-го поколения (тип кузова L90) и 2-го поколения (тип кузова M0) момент затяжки этой гайки стандартно составляет 35 Н·м (Ньютон-метров). Точное значение всегда следует уточнять в руководстве по ремонту для конкретного года выпуска и модели двигателя, но 35 Н·м является общепринятой нормой.
Способы фиксации гайки
После достижения требуемого момента затяжки гайка шарового пальца обязательно должна быть зафиксирована от самопроизвольного откручивания. На Логанах применяются два основных метода:
- Шплинт: На большинстве оригинальных (OEM) и многих качественных неоригинальных наконечниках используется гайка с короной (прорезями) и отверстием в пальце. После затяжки гайки до момента 35 Н·м необходимо совместить ближайшую прорезь короны гайки с отверстием в пальце и вставить в них новый металлический шплинт. Концы шплинта аккуратно разводятся в стороны. Никогда не используйте старый шплинт!
- Контрящая (самоконтрящаяся) гайка: Некоторые производители заменяемых наконечников поставляют их с нейлоновыми вставками (Nyloc) или деформируемыми фланцами. Такая гайка затягивается один раз до требуемого момента 35 Н·м и теоретически не требует дополнительного шплинтования благодаря силе трения. Однако многие механики рекомендуют для дополнительной надежности, особенно на переднеприводных автомобилях с высокой вибрацией, все же применять шплинт, если конструкция пальца и гайки это позволяет.
Независимо от выбранного типа наконечника, после его установки и затяжки обязательно проверяется угол поворота шарового пальца внутри наконечника. Он должен вращаться с заметным, но не чрезмерным усилием. Слишком тугой ход указывает на повреждение или некачественную деталь.
Технология запрессовки наконечника в тягу
Запрессовка наконечника рулевой тяги требует применения гидравлического пресса и точной оснастки. Несоблюдение технологии приводит к деформации посадочного гнезда, перекосу шарнира или недостаточной глубине посадки, что провоцирует люфт и ускоренный износ. Работы выполняются исключительно в условиях мастерской с контролем каждого этапа.
Ключевым условием является использование оправок, соответствующих диаметрам тяги и хвостовика наконечника. Оправки центрируют деталь, распределяют усилие равномерно по всей поверхности и предотвращают перекос. Перед запрессовкой посадочное отверстие тяги очищается от коррозии, грязи и остатков старого наконечника.
Последовательность операций
- Подготовка тяги: зафиксировать деталь в прессе строго соосно рабочему штоку. Проверить состояние резьбы на противоположном конце.
- Смазка: нанести тонкий слой графитовой смазки на хвостовик нового наконечника и внутреннюю поверхность гнезда тяги.
- Установка оправок: подобрать верхнюю оправку по диаметру корпуса наконечника, нижнюю – по размеру посадочного отверстия тяги.
- Запрессовка: плавно подавать давление прессом до полной посадки наконечника. Усилие контролируется манометром (для Рено Логан: 12-15 кН).
- Проверка глубины: измерить расстояние от торца тяги до контрольной канавки наконечника штангенциркулем (номинал: 34±0.5 мм).
Контроль качества: после запрессовки шарнир должен вращаться без заеданий при усилии 5-20 Н·м. Радиальный люфт – не более 0.8 мм. Обязательна проверка момента проворачивания динамометрическим ключом.
Срок гарантии на новые наконечники в зависимости от производителя
Гарантийный период на наконечники рулевых тяг для Renault Logan существенно варьируется в зависимости от бренда. Оригинальные запчасти от Renault обычно предоставляют гарантию до 2 лет или 60 000 км пробега, что подтверждается сертификатами дилерских центров.
Среди неоригинальных производителей условия отличаются: бюджетные бренды (например, Trialli, CTR) часто ограничиваются 6–12 месяцами, тогда как премиальные аналоги (Lemförder, TRW) могут предлагать до 24 месяцев гарантии. Точные сроки всегда указываются в гарантийном талоне производителя или на официальном сайте.
Типовые гарантийные условия
- Оригинал (Renault): 24 месяца / 60 000 км
- Премиум-бренды (Lemförder, TRW): 18–24 месяца
- Средний сегмент (Sasic, NK): 12–18 месяцев
- Бюджетные марки (Profit, ABS): 6–12 месяцев
Важно: Гарантия действует только при установке в сертифицированном СТО с сохранением чека и заполненного гарантийного талона. Механические повреждения или езда по разбитым дорогам аннулируют обязательства производителя.
Проверка работоспособности после установки
После монтажа нового наконечника рулевой тяги выполните комплексную проверку узла перед эксплуатацией автомобиля. Запустите двигатель и несколько раз поверните руль от упора до упора для распределения смазки и посадки детали. Контролируйте отсутствие посторонних стуков или скрипов в области установки.
Остановите двигатель и повторно проверьте затяжку гайки крепления шарового шарнира (момент 45-50 Н·м) и контргайки тяги. Убедитесь в целостности пыльника – резиновая манжета должна плотно прилегать без перекосов и повреждений. Видимые трещины или разрывы потребуют немедленной замены наконечника.
Алгоритм тест-драйва
- Проведите замер люфта рулевого колеса на неподвижном авто (норма: ≤ 10 градусов).
- Начните движение на малой скорости (20-30 км/ч), выполняя плавные змейки.
- Оцените реакцию авто на поворот руля – отсутствие задержек или рывков критично.
- Разгонитесь до 60 км/ч, проверьте стабильность прямолинейного хода.
- Резко затормозите на ровном участке – увод в сторону указывает на проблемы.
| Симптом | Возможная причина |
|---|---|
| Вибрация руля на скорости | Неправильная затяжка, деформация тяги |
| Стук при переезде неровностей | Недостаточный момент затяжки, брак шарнира |
| Тугой ход руля | Перетянутая гайка, повреждение резьбы |
Обязательно выполните проверку углов установки колес – замена наконечника неизбежно нарушает схождение. Эксплуатация без регулировки вызовет ускоренный износ резины. При сохранении отклонений в управлении после тест-драйва проверьте целостность смежных элементов: рулевой рейки, опор стоек и сайлентблоков рычагов.
Список источников
При подготовке материалов по подбору наконечников рулевых тяг для Renault Logan использовались специализированные технические ресурсы и документация. Основное внимание уделялось актуальным данным о совместимости, эксплуатационным требованиям и конструктивным особенностям деталей.
Для верификации информации анализировались официальные стандарты производителей, отзывы о продуктах и инженерные рекомендации. Ниже приведены ключевые источники, на основе которых формировалось содержание статьи.
Информационные ресурсы
- Официальное руководство по ремонту Renault Logan - раздел рулевого управления
- Каталоги оригинальных запчастей Renault (EPC)
- Технические бюллетени производителей автокомпонентов (TRW, Lemforder, Sidem)
- Отчеты лабораторий испытаний автозапчастей (ГОСТ Р, ISO 9001)
- Форум Renault-Club - архив обсуждений по замене рулевых наконечников
- Протоколы стендовых тестов из журнала "Автодело"
- База данных VIN-декодеров для подбора запчастей
- Монографии "Конструкция ходовой части современных автомобилей"
