ЯМЗ-238 - технические параметры дизеля для большегрузов

Статья обновлена: 18.08.2025

Ярославский моторный завод создал один из самых востребованных силовых агрегатов для отечественной тяжёлой техники – дизельный двигатель ЯМЗ-238.

Этот восьмицилиндровый V-образный двигатель десятилетиями остаётся основой для большегрузных автомобилей, спецтехники и автобусов благодаря своей выносливости и ремонтопригодности.

Мощность, крутящий момент и надёжность ЯМЗ-238 обеспечивают эффективную работу магистральных тягачей, самосвалов и других коммерческих транспортных средств в сложных эксплуатационных условиях.

Основные области применения в грузовом транспорте

Двигатель ЯМЗ-238 широко используется в качестве силовой установки для тяжелых грузовых автомобилей, выполняющих ответственные транспортные задачи. Его надежность и адаптивность к сложным условиям делают его предпочтительным выбором в коммерческих перевозках.

Мощность и крутящий момент в сочетании с топливной экономичностью позволяют эффективно эксплуатировать технику на протяженных маршрутах с полной загрузкой. Долговечность конструкции снижает эксплуатационные затраты при интенсивном использовании.

Ключевые направления использования

• Магистральные тягачи – базовый двигатель для седельных тягачей (МАЗ, КрАЗ, Урал) в междугородных и международных перевозках
• Самосвалы – привод карьерной и строительной техники при работе с сыпучими грузами в условиях бездорожья
• Бортовые грузовики – установка на шасси для перевозки контейнеров, оборудования и негабаритных грузов
• Автопоезда – силовой агрегат для автопоездов полной массой до 44 тонн

Спецтехника	Автокраны, бетоновозы, топливозаправщики
Военный транспорт	Шасси для армейских грузовиков и инженерных машин

Рабочий объем и архитектура двигателя (V8)

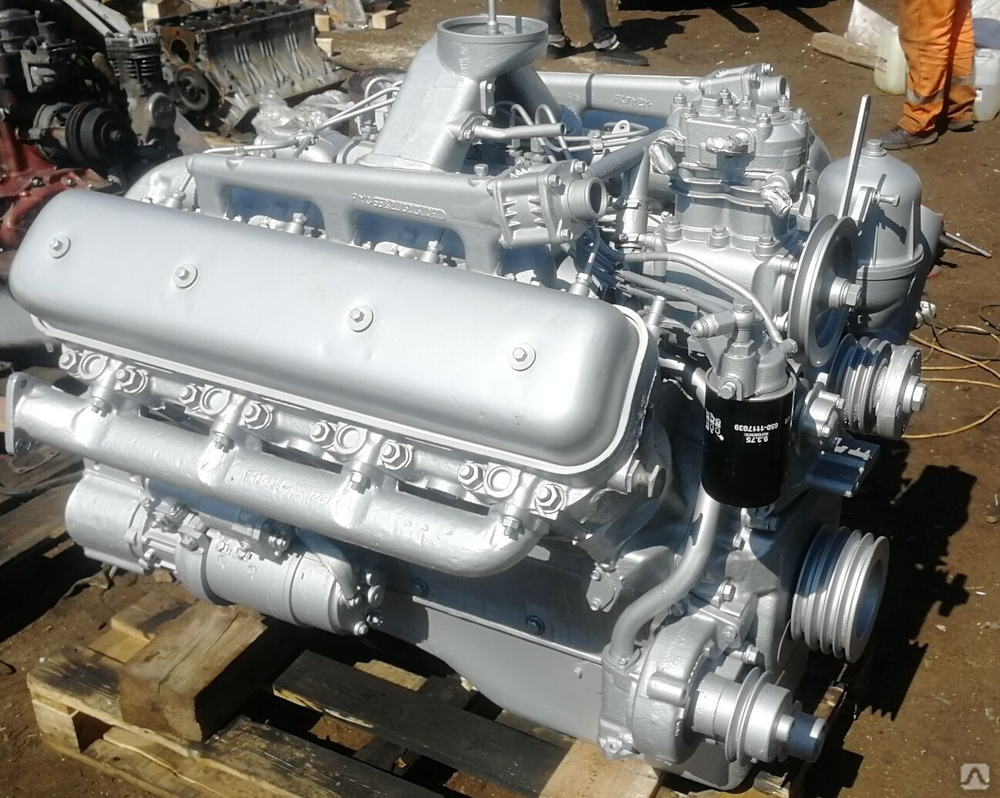

ЯМЗ-238 представляет собой классический V-образный 8-цилиндровый дизельный двигатель с углом развала блоков цилиндров 90°. Такая компоновка обеспечивает компактность и оптимальное распределение масс при значительной мощности, что критично для большегрузного транспорта. Коленчатый вал имеет 5 опорных коренных подшипников, а шатуны соседних цилиндров в каждом ряду расположены на общих шатунных шейках.

Рабочий объем двигателя составляет 14.86 литра (14 860 см³), что достигается за счет параметров цилиндро-поршневой группы: диаметр цилиндра – 130 мм, ход поршня – 140 мм. Соотношение диаметра к ходу поршня (S/D ≈ 1.08) характеризует двигатель как "длинноходный", что способствует высокому крутящему моменту на низких оборотах.

Конструктивные особенности архитектуры V8

Ключевые элементы конструкции:

• Блок цилиндров: выполнен из чугуна с "мокрыми" гильзами, обеспечивающими эффективный отвод тепла.
• Газораспределительный механизм: верхнеклапанный (OHV), с двумя клапанами на цилиндр и приводом от распределительного вала через толкатели.
• Порядок работы цилиндров: 1-5-4-2-6-3-7-8, обеспечивающий равномерность вспышек и снижение вибраций.

Параметр	Значение
Расположение цилиндров	V-образное (90°)
Количество цилиндров	8
Рабочий объем	14.86 л
Диаметр цилиндра	130 мм
Ход поршня	140 мм
Степень сжатия	16.5:1

V-образная схема позволила разместить мощный дизель в ограниченном подкапотном пространстве грузовиков без увеличения колесной базы. Жесткость блока и сбалансированность V8 обеспечивают ресурс свыше 1 000 000 км при работе в режимах постоянных высоких нагрузок.

Номинальная мощность и диапазон оборотов

Номинальная мощность двигателя ЯМЗ-238 варьируется в зависимости от модификации и составляет от 176 до 243 кВт (240–330 л.с.) при рабочих оборотах. Эта характеристика определяет тяговые возможности силового агрегата под пиковой нагрузкой, обеспечивая движение большегруза с полной массой.

Диапазон эффективных оборотов коленвала охватывает 1100–2100 об/мин, при этом максимальный крутящий момент достигается в зоне 1100–1400 об/мин. Такое распределение гарантирует устойчивую работу на низких и средних оборотах, что критично для транспортных средств, эксплуатируемых в условиях переменных нагрузок и рельефа.

Ключевые параметры

Основные показатели для типовых модификаций:

Модель двигателя	Номинальная мощность	Обороты макс. мощности	Макс. крутящий момент	Обороты макс. момента
ЯМЗ-238БЕ2	176 кВт (240 л.с.)	2100 об/мин	883 Нм	1100–1300 об/мин
ЯМЗ-238Д	243 кВт (330 л.с.)	1900 об/мин	1274 Нм	1200–1400 об/мин

Эксплуатационные особенности:

• Пиковая мощность реализуется при 1900–2100 об/мин, что соответствует скоростному режиму грузоперевозок.
• Широкий эластичный диапазон (1100–1400 об/мин) позволяет снижать частоту переключения передач при движении под нагрузкой.
• Настройки топливной аппаратуры оптимизированы под работу в зоне максимального крутящего момента для экономии топлива.

Максимальный крутящий момент и его характеристики

Максимальный крутящий момент двигателя ЯМЗ-238 достигает 882 Н·м при частоте вращения коленчатого вала 1500 об/мин. Это значение обеспечивает высокую тяговитость и динамику большегрузных автомобилей в условиях полной загрузки или движения по сложному рельефу. Пиковый показатель реализуется в широком диапазоне оборотов, что характерно для современных дизельных силовых агрегатов.

Конструктивные особенности, включая турбонаддув и промежуточное охлаждение воздуха, позволяют поддерживать плато крутящего момента в интервале 1200–1800 об/мин. Такая характеристика снижает необходимость частых переключений передач и обеспечивает стабильную работу при частичных нагрузках. Эффективность достигается за счет оптимизации фаз газораспределения и давления впрыска топлива.

Ключевые параметры и технологии

Основные характеристики момента:

• Равномерное распределение усилия на низких и средних оборотах
• Запас крутящего момента ≈18% от номинального значения
• Минимальный удельный расход топлива при 1500–1600 об/мин

Технологические решения: 12-луночные форсунки с давлением впрыска 2000 бар, геометрия турбины с изменяемым сопловым аппаратом (ГТУ), электронная система управления Bosch MS 6.3. Совместная работа этих компонентов обеспечивает быстрое достижение максимального крутящего момента при разгоне.

Параметр	Значение
Максимальный момент	882 Н·м
Обороты пика момента	1500 об/мин
Рабочий диапазон	1200–1800 об/мин
Коэффициент приспособляемости	1.25

Система впрыска топлива: принцип работы

На двигателе ЯМЗ-238 используется механическая система впрыска с рядным топливным насосом высокого давления (ТНВД). Топливо подаётся из бака через фильтры грубой и тонкой очистки к подкачивающему насосу, который направляет его в ТНВД. Основная функция системы – дозированная подача солярки под высоким давлением в цилиндры в строго определённые такты работы двигателя.

ТНВД создаёт давление до 20 МПа (200 бар) с помощью плунжерных пар, синхронизированных с вращением коленвала. Каждая пара обслуживает один цилиндр, а кулачковый вал насоса преобразует вращательное движение в возвратно-поступательное движение плунжеров. Регулятор частоты вращения автоматически корректирует цикловую подачу топлива в зависимости от нагрузки и положения педали акселератора.

Последовательность работы

1. Топливоподкачивающий насос забирает солярку из бака и прокачивает её через фильтры.
2. ТНВД нагнетает давление в магистралях высокого давления, используя плунжерные пары.
3. При достижении давления впрыска (17-18 МПа) форсунка открывается, распыляя топливо в камеру сгорания.
4. После впрыска игла форсунки возвращается пружиной в закрытое положение.
5. Излишки топлива отводятся через сливные трубки обратно в бак.

Компонент	Функция	Рабочие параметры
ТНВД	Нагнетание и распределение топлива	Давление: 200 бар, 8 плунжерных пар
Форсунки	Распыление топлива в цилиндры	Давление открытия: 170-180 бар
Регулятор оборотов	Контроль цикловой подачи топлива	Поддержание заданных оборотов ±30 об/мин

Момент впрыска определяется углом опережения, регулируемым муфтой опережения впрыска на приводе ТНВД. Критически важна синхронизация между подачей топлива и положением поршня: впрыск происходит за 15-20° до ВМТ. Герметичность системы обеспечивается уплотнительными шайбами и накидными гайками топливопроводов высокого давления.

Тип топлива и рекомендуемые марки солярки

Двигатель ЯМЗ-238 является дизельным агрегатом, спроектированным для работы исключительно на дизельном топливе (солярке). Использование бензина, газовых смесей или других видов горючего категорически запрещено и приводит к выходу мотора из строя.

Конструкция двигателя оптимизирована под солярку, соответствующую современным стандартам качества и экологическим нормам. Ключевым требованием является низкое содержание серы для обеспечения долговечности топливной аппаратуры и снижения вредных выбросов.

Рекомендуемые марки и стандарты топлива

Производитель двигателей ЯМЗ предъявляет строгие требования к характеристикам топлива:

• Сезонность:
  • Летнее дизтопливо (ДТ-Л): применяется при температуре воздуха выше 0°C.
  • Зимнее дизтопливо (ДТ-З): используется при температурах от -20°C до 0°C.
  • Арктическое дизтопливо (ДТ-А): необходимо при экстремальных холодах (ниже -20°C).
• Экологический класс: Минимум Евро-4 (К5 по ГОСТ 32511-2013), предпочтительно Евро-5 (К5).
• Ключевые параметры:
  • Цетановое число: не ниже 45 (оптимально 48-52).
  • Содержание серы: не более 10 мг/кг (для Евро-5).
  • Температура помутнения и фильтруемости: соответствие сезону эксплуатации.

Топливо должно соответствовать следующим стандартам качества:

Стандарт	Описание	Экокласс
ГОСТ 32511-2013	Топливо дизельное ЕВРО (Типы ДТ-Л-К5, ДТ-З-К5, ДТ-А-К5)	Евро-5
ГОСТ Р 55475-2013	Топливо для арктических регионов (Класс 0, 1)	Евро-5
EN 590	Европейский стандарт (для импортного топлива)	Евро-5

Важные предупреждения:

1. Заправка несертифицированным топливом с АЗС неизвестных производителей повышает риск повреждения ТНВД и форсунок из-за примесей и воды.
2. Использование присадок допускается только в исключительных случаях и после согласования с официальным сервисом ЯМЗ.
3. При переходе на зимнее топливо обязательна промывка топливной системы для удаления парафиновых отложений.

Конструкция блока цилиндров и материал изготовления

Блок цилиндров ЯМЗ-238 представляет собой цельную литую конструкцию с V-образным расположением восьми цилиндров под углом 90°. Силовой каркас выполнен в виде верхней и нижней опорных плит, соединённых вертикальными перегородками. Гильзы цилиндров – мокрого типа, изготовлены из специального чугуна и легко заменяются при ремонте. В нижней части блока размещены пять опор коренных подшипников коленчатого вала с усиленными крышками, фиксируемыми анкерными шпильками.

Система охлаждения интегрирована в блок: рубашка охлаждения окружает цилиндры и камеры сгорания, а каналы для антифриза проходят вдоль всего блока. Масляные магистрали выполнены в виде замкнутых каналов для подачи смазки к коренным подшипникам, шатунным шейкам и другим узлам. Крепёжные фланцы для ГБЦ усилены рёбрами жёсткости, предотвращающими деформацию под высокими тепловыми нагрузками.

Ключевые особенности материала

• Основной сплав: высокопрочный легированный чугун марки СЧ 35 с добавлением никеля и хрома
• Термообработка: искусственное старение для снятия внутренних напряжений после литья
• Поверхность гильз цилиндров – горизонтальное хонингование с углом сетки 60° для удержания масляной плёнки
• Дополнительное упрочнение постелей коленвала методом плазменного напыления

Параметр	Характеристика
Толщина стенок водяной рубашки	6-8 мм
Диаметр цилиндра (номинальный)	130 мм
Высота блока	422 мм
Твёрдость гильз (по Бринеллю)	HB 200-250

Поршневая группа ЯМЗ-238: особенности и материалы

Поршневая группа двигателя ЯМЗ-238 спроектирована для работы в условиях экстремальных термических и механических нагрузок, характерных для дизельных силовых агрегатов большегрузной техники. Конструктивные решения обеспечивают высокую надежность и ресурс, критически важные для коммерческого транспорта.

Применение специализированных материалов и инженерных решений позволяет минимизировать износ компонентов, снизить потери на трение и поддерживать стабильную компрессию на протяжении всего срока службы. Особое внимание уделено отводу тепла от критических зон.

Ключевые элементы и их характеристики

Основные компоненты поршневой группы:

• Поршень: Изготавливается из алюминиевого сплава АК4 с терморежимной закалкой. Имеет овальную форму юбки и бочкообразную поверхность для компенсации тепловых деформаций. На внутренней стороне головки выполнены масляные каналы кольцевого охлаждения.
• Поршневые кольца: Три кольца на поршне (два компрессионных, одно маслосъемное). Верхнее компрессионное кольцо – стальное хромированное с бочкообразным профилем. Нижнее компрессионное – чугунное с молибденовым напылением. Маслосъемное кольцо – составное стальное с пружинным расширителем.
• Поршневой палец: Полый плавающего типа из легированной стали 20Х. Цементированная поверхность (твердость HRC 58-65) с полировкой. Фиксация стопорными кольцами из пружинной стали.
• Шатун: Стальной кованый (сталь 40Х), двутаврового сечения. Разъемная головка с тонкостенными триметаллическими вкладышами. Запрессованная бронзовая втулка верхней головки.

Технологические особенности:

1. Охлаждение поршней форсунками с подачей масла под давлением в зону перемычки колец
2. Анодирование юбки поршня для улучшения приработки
3. Фосфатирование поверхностей колец для обкатки
4. Высокоточная балансировка шатунов (±3 г)

Компонент	Материал	Твердость	Особенности обработки
Поршень	Сплав АК4 (Al-Si-Cu-Ni)	HB 100-130	Закалка T6, анодирование юбки
Верхнее кольцо	Сталь 65Г	HRC 45-50	Гальваническое хромирование
Поршневой палец	Сталь 20Х	HRC 58-65	Цементация на глубину 0.8-1.2 мм

Ресурс поршневой группы при соблюдении регламентов ТО достигает 800 000–1 000 000 км пробега. Ремонт предусматривает расточку цилиндров и установку поршней ремонтных размеров с шагом 0.5 мм.

Газораспределительный механизм и привод

Газораспределительный механизм (ГРМ) двигателя ЯМЗ-238 выполнен по верхнеклапанной схеме с нижним расположением распределительного вала. Привод клапанов осуществляется через толкатели, штанги и коромысла, обеспечивая синхронизацию работы впускных и выпускных клапанов с тактами двигателя.

Распределительный вал изготовлен из высокопрочной стали и установлен в блоке цилиндров. Кулачки вала имеют индукционно-закаленную поверхность для повышения износостойкости. Клапаны (впускные и выпускные) размещены в головке блока цилиндров V-образного типа под углом 90°.

Конструкция и технические параметры

Привод ГРМ – шестеренчатый, включает:

• Ведущую шестерню коленчатого вала
• Промежуточную шестерню с валом
• Ведомую шестерню распределительного вала
• Шестерню привода ТНВД и пневмокомпрессора

Характеристики клапанного механизма:

Диаметр тарелки впускного клапана	52 мм
Диаметр тарелки выпускного клапана	46 мм
Угол фаски клапана	45°
Тепловой зазор (холодный двигатель)	0.25–0.30 мм

Регулировка зазоров клапанов производится винтовыми механизмами на коромыслах при помощи комплекта щупов. Приводные шестерни имеют косозубые венцы для плавности зацепления и маркировку установочных меток, обеспечивающую точную синхронизацию фаз газораспределения.

Система турбонаддува: устройство и функционал

Система турбонаддува двигателя ЯМЗ-238 использует энергию выхлопных газов для повышения мощности и эффективности работы. Она принудительно нагнетает дополнительный воздух в цилиндры, обеспечивая более полное сгорание топливно-воздушной смеси.

Конструктивно система интегрирована с выпускным коллектором и впускными каналами двигателя. Основным элементом является турбокомпрессор, состоящий из двух крыльчаток на общем валу, заключенных в литые корпуса из жаропрочных сплавов.

Ключевые компоненты турбонаддува

• Турбина: Преобразует кинетическую энергию выхлопных газов в механическое вращение вала. Изготовлена из жаропрочного никелевого сплава.
• Компрессор: Нагнетает сжатый воздух во впускной коллектор через интеркулер. Алюминиевая крыльчатка с контурными лопатками.
• Интеркулер: Охлаждает сжатый воздух после компрессора, повышая его плотность и содержание кислорода.
• Перепускной клапан (wastegate): Регулирует давление наддува, перенаправляя часть выхлопных газов мимо турбины.
• Подшипниковый узел: Скольжения или плавающие втулки с системой масляного охлаждения.

Функционал системы

Принцип работы основан на замкнутом цикле: выхлопные газы вращают турбинное колесо, которое через вал передает энергию на компрессорное колесо. Компрессор сжимает воздух, увеличивая его массовый расход на 30-50% по сравнению с атмосферными аналогами. Это позволяет:

1. Повысить мощность двигателя до 330 л.с. без увеличения рабочего объема
2. Улучшить топливную экономичность на 15-20%
3. Снизить токсичность выхлопа за счет оптимизации горения
4. Компенсировать падение мощности на высокогорье

Система оснащена защитой от превышения давления и перегрева. Ресурс турбокомпрессора синхронизирован с межсервисными интервалами двигателя при соблюдении регламента обслуживания.

Интеркулер: назначение и эффективность

Интеркулер в двигателе ЯМЗ-238 выполняет критическую функцию охлаждения сжатого воздуха после турбокомпрессора. Понижение температуры воздушного заряда перед подачей в цилиндры увеличивает его плотность, что позволяет эффективнее сжигать больше топлива в каждом рабочем цикле.

Конструктивно на ЯМЗ-238 используется воздухо-воздушный интеркулер, установленный перед радиатором системы охлаждения. Поток набегающего воздуха при движении автомобиля отводит тепло от сжатых газов, проходящих через соты теплообменника. Для тяжелых режимов эксплуатации предусмотрены усиленные алюминиевые трубчато-пластинчатые элементы, устойчивые к вибрациям и перепадам давления.

Ключевые преимущества применения интеркулера

• Прирост мощности: Снижение температуры воздуха на 10°C дает увеличение мощности до 3% за счет оптимизации наполнения цилиндров
• Снижение расхода топлива: Более полное сгорание смеси при оптимальной температуре уменьшает удельный расход дизтоплива на 2-5%
• Снижение токсичности выхлопа: Предотвращение переобогащения смеси уменьшает образование сажи и оксидов азота (NOx)
• Защита двигателя: Исключение риска детонации и тепловой перегрузки клапанов

Эффективность работы интеркулера ЯМЗ-238 достигает 70-75%, что подтверждается техническими испытаниями при температуре наддувочного воздуха до 200°C на выходе из турбины. После интеркулера воздух поступает во впускной коллектор, нагреваясь лишь до 50-70°C, обеспечивая стабильную работу дизеля в диапазоне 240-420 л.с.

Параметр	Без интеркулера	С интеркулером
Температура воздуха на впуске	150-200°C	50-70°C
Плотность воздуха	0.98-1.05 кг/м³	1.25-1.30 кг/м³
Риск детонации	Высокий	Минимальный

Система охлаждения двигателя: схема циркуляции

Система охлаждения ЯМЗ-238 – жидкостная, закрытого типа с принудительной циркуляцией антифриза. Основная функция – поддержание оптимального теплового режима (85-95°C) при работе в любых нагрузочных режимах.

Циркуляция обеспечивается центробежным водяным насосом, приводимым шестерёнчатой передачей от коленчатого вала. Герметичность системы поддерживается двухклапанной пробкой расширительного бачка, регулирующей давление в диапазоне 0.7-1.0 атм.

Контур циркуляции охлаждающей жидкости

Работает по двум кругам в зависимости от температуры:

• Малый круг (прогрев): Термостат закрыт → жидкость движется через рубашку охлаждения блока цилиндров, ГБЦ и отопитель кабины → минуя радиатор.
• Большой круг (рабочий режим): Термостат открыт → жидкость направляется в верхний бачок радиатора → охлаждается в сотах → поступает через нижний патрубок к насосу → нагнетается в рубашку охлаждения.

Ключевые компоненты контура:

Элемент	Функция
Водяной насос	Создание давления для циркуляции антифриза
Термостат с твёрдым наполнителем	Автоматическое переключение между кругами охлаждения
Трубчато-пластинчатый радиатор	Отвод тепла в атмосферу через соты
Электровентилятор с вискомуфтой	Принудительный обдув радиатора при недостаточном охлаждении
Расширительный бачок	Компенсация объёма жидкости и удаление паров

Для контроля температуры предусмотрен датчик на выходе из ГБЦ, связанный со стрелочным указателем в кабине. Аварийный перегрев предотвращается сигнальной лампой и отсечным топливным клапаном при 105-108°C.

Масляная система: давление и объем смазки

Масляная система ЯМЗ-238 обеспечивает непрерывную циркуляцию моторного масла под давлением для смазки трущихся поверхностей, охлаждения деталей и удаления продуктов износа. Ее работоспособность напрямую влияет на ресурс и надежность двигателя. Основные параметры системы – стабильное давление масла и достаточный объем смазочного материала в картере.

Давление масла контролируется редукционным клапаном, установленным на масляном насосе или главной магистрали. Нормальное рабочее давление в прогретом двигателе на номинальных оборотах составляет 0.4–0.6 МПа (4–6 кгс/см²). При холодном запуске или высоких оборотах значение может кратковременно достигать 0.8–0.9 МПа. Падение давления ниже 0.1 МПа на холостом ходу или 0.25 МПа под нагрузкой сигнализирует о неисправности.

Ключевые компоненты и характеристики

Система включает:

• Масляный насос (шестеренчатого типа) – создает давление и прокачивает масло через фильтр и магистрали.
• Полнопоточный масляный фильтр – очищает весь поток масла перед подачей к узлам трения.
• Редукционный клапан – поддерживает давление в заданном диапазоне.
• Масляный картер – резервуар для смазки. Объем масла в системе зависит от модификации двигателя и составляет:

Модификация ЯМЗ-238	Объем масла, л
Базовые версии (238Б, 238Д)	24–26
Турбированные (238НД, 238ДЕ)	28–32

Контроль параметров осуществляется датчиками давления и температуры масла, а также щупом для проверки уровня. Критически важно использовать масла, соответствующие спецификациям производителя (например, SAE 15W-40, 10W-40 по ГОСТ 17479.2), и соблюдать межсервисные интервалы замены масла и фильтра для предотвращения износа.

Рекомендуемые моторные масла для ЯМЗ-238

Для обеспечения надежной работы и продления ресурса двигателя ЯМЗ-238 критически важно использовать моторные масла, соответствующие требованиям производителя. Основным критерием выбора является соответствие спецификациям по вязкости и эксплуатационным классам, установленным для данного типа дизельных силовых агрегатов.

ЯМЗ рекомендует применять масла групп качества API CF-4, CG-4, CH-4 или выше по классификации API, а также ACEA E5, E7, E9. Допускается использование масел, соответствующих российскому стандарту ГОСТ 305-2013 (для дизельных двигателей). Минимально допустимый класс вязкости по SAE – 15W-40, особенно для эксплуатации в умеренном и теплом климате.

Ключевые требования и рекомендации

Сезонность и вязкость (SAE):

• Лето/Умеренный климат: SAE 15W-40, 20W-50
• Зима (умеренные регионы): SAE 10W-40, 5W-40 (при условии соответствия другим требованиям)
• Экстремально низкие температуры: Специализированные синтетические или полусинтетические масла SAE 5W-30, 0W-40 с обязательным соответствием классам качества API CH-4/CI-4 и выше.

Допуски и спецификации: Помимо общих классов API/ACEA, предпочтение отдается маслам, имеющим официальное одобрение завода ЯМЗ (проверяйте наличие соответствующей маркировки на канистре или в технической документации масла). Использование масел с допусками для двигателей с системой рециркуляции отработавших газов (EGR) или сажевыми фильтрами (DPF) обязательно, если они установлены на конкретном автомобиле.

Типы базовых масел:

1. Минеральные (Mineral): Бюджетный вариант, требует строгого соблюдения интервалов замены.
2. Полусинтетические (Semi-Synthetic): Оптимальный баланс цены и улучшенных характеристик.
3. Синтетические (Full Synthetic): Обеспечивают наилучшую защиту, особенно при холодном пуске и в экстремальных условиях, позволяют потенциально увеличить интервалы замены (только при подтверждении этого факта производителем масла и с учетом рекомендаций по обслуживанию автомобиля).

Примеры популярных марок (ориентировочные):

Бренд	Примеры масел (SAE)	Соответствие
LUKOIL	ATELIA EXTRA DIESEL 15W-40, LUX DIESEL 15W-40	API CF-4/SL, ACEA E7, ГОСТ 305-2013
Rosneft	MAXIMUM DIESEL 15W-40, PREMIUM DIESEL 10W-40	API CH-4/SL, ACEA E7, ГОСТ 305-2013
Shell	RIMULA R4 L 15W-40, RIMULA R6 LM 10W-40	API CK-4, ACEA E9, часто с допуском ЯМЗ
Mobil	MOBIL DELVAC MX 15W-40, MOBIL DELVAC 1 ESP 5W-40	API CI-4/CK-4, ACEA E7/E9
Gazpromneft	GAZPROMNEFT DIESEL EXTRA 15W-40, PREMIUM DIESEL 10W-40	API CI-4/CH-4, ГОСТ 305-2013

Важные замечания: Всегда сверяйтесь с инструкцией по эксплуатации конкретного автомобиля и актуальными сервисными бюллетенями производителя двигателя. Строго соблюдайте рекомендованные интервалы замены масла и масляного фильтра, которые зависят от условий эксплуатации (нормальные, тяжелые). При переходе на масло другого типа или марки, особенно на синтетику, убедитесь в его полной совместимости.

Расход топлива в различных режимах эксплуатации

Расход топлива двигателя ЯМЗ-238 напрямую зависит от нагрузки, скоростного режима и условий эксплуатации. Наибольшая эффективность достигается при работе в зоне максимального крутящего момента (1100-1300 об/мин), где удельный расход минимален. При отклонении от оптимальных оборотов и нагрузок экономичность снижается.

На расход существенно влияют техническое состояние систем впрыска, воздухоснабжения, качество топлива и температурный режим. Повышенное сопротивление движению (бездорожье, горный рельеф) увеличивает потребление на 15-25%, а работа с прицепом или перегруз – до 30% по сравнению с нормативными показателями.

Показатели расхода топлива:

Режим эксплуатации	Удельный расход (г/кВт·ч)	Часовой расход (л/ч)
Холостой ход (600-650 об/мин)	-	1.8-2.5
Максимальный крутящий момент	210-220	14-18
Номинальная мощность (2100 об/мин)	224	24-28
Перегруз (+15% к норме)	245-260	30-35

Факторы повышения расхода:

• Движение с пониженной передачей на высоких оборотах
• Неотрегулированная топливная аппаратура (до +20%)
• Загрязнённые воздушные фильтры (до +15%)
• Температура охлаждающей жидкости ниже 70°C

Оптимальная экономия достигается при поддержании оборотов в диапазоне 1100-1600 об/мин и плавном изменении скоростного режима. Регулярное обслуживание топливной системы и контроль давления в шинах снижают эксплуатационные затраты на 8-12%.

Ресурс двигателя ЯМЗ-238 до капитального ремонта

Заявленный производителем ресурс двигателя ЯМЗ-238 до первого капитального ремонта составляет порядка 800 000–1 000 000 километров пробега или 15 000–20 000 моточасов. Эти показатели достижимы при соблюдении регламентного обслуживания, использовании рекомендованных ГСМ и эксплуатации в штатных условиях. Конструктивная надежность узлов (чугунный блок цилиндров, усиленный коленвал) заложена для интенсивных нагрузок в большегрузном транспорте.

На практике реальный срок до капремонта варьируется от 500 000 до 1 200 000 км и зависит от критических факторов: качества топлива и масла, соблюдения межсервисных интервалов, стиля вождения и условий работы. Регулярные перегрузки, холодные пуски при -25°C и ниже, эксплуатация в горной местности сокращают ресурс. Сигналы для внепланового ремонта – падение компрессии ниже 22 кгс/см², расход масла свыше 0.8% от потребления топлива, устойчивый сизый выхлоп.

Факторы, влияющие на межремонтный период

• Топливо и масло: применение дизтоплива ниже класса К5 или несоответствующего сезону масла ускоряет износ.
• Техобслуживание: замена масла каждые 10 000–15 000 км и фильтров – обязательна.
• Регулировки: несвоевременная проверка клапанных зазоров и ТНВД снижает ресурс на 15–25%.

Параметр	Норма	Признак необходимости ремонта
Компрессия	28–32 кгс/см²	< 22 кгс/см²
Расход масла	0.3–0.5% от топлива	> 0.8% от топлива

Эксплуатационная масса и габаритные размеры

Эксплуатационная масса двигателя ЯМЗ-238 составляет от 1050 до 1150 кг в зависимости от конкретной модификации и комплектации. Этот показатель включает массу агрегата в сборе с навесным оборудованием, системами охлаждения и смазки, но без топлива и охлаждающей жидкости. Массогабаритные характеристики напрямую влияют на распределение нагрузки по осям большегрузного автомобиля и совместимость с рамой.

Габаритные размеры двигателя спроектированы для интеграции в капотные и капотно-грузовые компоновки отечественных грузовиков типа МАЗ, КрАЗ, Урал. Конструкция V8 с углом развала блоков цилиндров 90° обеспечивает компактность при высокой мощности, однако требует значительного подкапотного пространства из-за особенностей компоновки навесных агрегатов и системы выпуска.

Типовые параметры

Параметр	Значение
Длина (с маховиком)	1420-1480 мм
Ширина (по патрубкам)	860-920 мм
Высота (по воздухоочистителю)	1120-1180 мм
Сухая масса базовой версии	980 кг
Масса с полным оснащением	до 1150 кг

Ключевые особенности, влияющие на размеры:

• V-образная схема сокращает продольный размер по сравнению с рядными аналогами
• Верхнее расположение турбокомпрессора и выпускных коллекторов увеличивает высоту
• Массивный чугунный блок цилиндров формирует 75% общей массы агрегата

Требования к запуску в условиях низких температур

Запуск двигателя ЯМЗ-238 при отрицательных температурах требует специальной подготовки и соблюдения строгих технических условий. Основная сложность заключается в повышении вязкости моторного масла и ухудшении испаряемости дизельного топлива, что затрудняет воспламенение смеси в цилиндрах.

Для обеспечения стабильного холодного пуска необходимо использовать предпусковые подогреватели типа ПЖД-600В, которые прогревают охлаждающую жидкость в системе. Параллельно требуется применение сезонных марок топлива и масел, соответствующих температурному диапазону эксплуатации, а также исправность электрооборудования.

Ключевые требования

• Аккумуляторные батареи: Емкость не менее 190 А·ч, плотность электролита 1,27-1,29 г/см³. При -40°C рекомендуются батареи с усиленным пусковым током (до 1000 А).
• Топливная система: Обязательное применение зимнего дизтоплива (марки ДЗ, ДА) или арктического (ДА) с пределом фильтруемости на 10-15°C ниже ожидаемой температуры. Установка топливных фильтров с подогревом.
• Моторное масло: Специализированные всесезонные масла классов 5W-40 или 0W-40 по SAE, сохраняющие текучесть до -35°C.

Температурный диапазон	Рекомендуемые материалы	Дополнительные меры
-20°C до -30°C	Масло 10W-40, топливо ДЗ	Прогрев декомпрессором (2-3 цикла)
-30°C до -45°C	Масло 5W-40/0W-40, топливо ДА	Обязательное использование предпускового подогревателя

Процедура запуска: Включение подогревателя на 15-25 минут перед пуском, активация свечей накаливания (прогрев 20-30 секунд), включение стартера только после сигнала контрольной лампы. Запрещается непрерывная прокрутка стартером более 15 секунд.

Совместимость с коробками передач и трансмиссиями

ЯМЗ-238 проектировался как универсальная силовая установка для интеграции в различные схемы трансмиссий большегрузного транспорта. Его конструкция предусматривает стандартизированное крепление к коробкам передач через литой чугунный картер маховика, соответствующий требованиям ГОСТ 30005-93. Номинальный крутящий момент двигателя (882 Н·м при 1500 об/мин) определяет выбор совместимых КПП с запасом прочности 15-20%.

Фланцевый выходной вал двигателя (диаметр 148 мм, 12 шлицов) обеспечивает совместимость с большинством механических и роботизированных коробок российского и белорусского производства. Для соединения с гидромеханическими АКПП импортного производства (Allison, ZF) требуется переходная плита толщиной 22 мм и демпфер крутильных колебаний.

Типовые схемы трансмиссий

Наиболее распространённые конфигурации включают:

• Механические КПП: ЯМЗ-238ДЕ2 с 9-ступенчатой ЯМЗ-2391, ЯМЗ-238БМ2 с 16-ступенчатой ZF 16S221
• Автоматизированные решения:
  • Роботизированная КПП Eaton Fuller Advantage (требуется адаптер SAE-1)
  • Гидромеханическая Allison 4500R (с пакетом адаптации ЯМЗ-АКП-02)

Тип трансмиссии	Модели КПП	Особенности стыковки
Механическая 9-ст.	ЯМЗ-239, ЯМЗ-2391	Прямое соединение без адаптеров
Механическая 16-ст.	ZF 16S221, Eaton RTX-16710	Требуется переходная плита 22 мм
Автоматическая 6-ст.	Allison 4500, Voith DIWA.5	Комплект демпфера крутильных колебаний

При установке в автобусы (ЛиАЗ-5256, МАЗ-256) используется модификация ЯМЗ-238Г с усиленным креплением под углом наклона 5°. Для карьерных самосвалов (БелАЗ-7555) применяется схема с гидротрансформатором ТКР-400 и электронным модулем согласования тяговых характеристик.

Уровень вибраций и шумовые характеристики

Двигатель ЯМЗ-238 генерирует значительный уровень шума и вибраций, характерный для мощных V-образных дизельных силовых установок. Основными источниками акустического воздействия являются процесс сгорания топливно-воздушной смеси, работа топливной аппаратуры высокого давления и механические движения деталей КШМ. Пиковые значения шума достигают 100-105 дБ(А) при работе на номинальных оборотах, что соответствует отраслевым нормативам для транспортных дизелей данного класса.

Для минимизации вибрационных нагрузок применены конструктивные решения: девятиопорный коленчатый вал с противовесами, гидроопоры крепления двигателя и гаситель крутильных колебаний. Снижение шума обеспечивается оптимизацией формы крышки клапанов, использованием композитных материалов в кожухе маховика и интегрированными шумопоглощающими панелями. Вибрации на холостом ходу не превышают 15 мм/с, сохраняя комфорт при длительной эксплуатации.

Ключевые параметры

Параметр	Значение	Условия замера
Эквивалентный уровень звука	98 дБ(А)	7 м от автомобиля
Вибрационное ускорение	3,5 м/с²	На опорах при 2100 об/мин
Частотный диапазон шума	500-4000 Гц	Доминирующие гармоники

Экологические стандарты (Евро-3/Евро-4)

Переход на более строгие экологические стандарты Евро-3 и Евро-4 потребовал от разработчиков ЯМЗ-238 существенных доработок конструкции для снижения уровня вредных выбросов. Основное внимание уделялось уменьшению содержания оксидов азота (NOx), твердых частиц (сажи) и несгоревших углеводородов в отработавших газах.

Для соответствия нормам Евро-3 двигатели ЯМЗ-238 (модели типа ЯМЗ-238ДЕ2, ЯМЗ-238БЕ2) получили оптимизированную топливную аппаратуру с механическим ТНВД, модернизированные поршни с улучшенной формой камеры сгорания, а также систему рециркуляции отработавших газов (EGR) низкого давления. Это позволило снизить образование NOx за счет возврата части выхлопных газов во впуск и уменьшения пиковых температур сгорания.

Переход на Евро-4: Ключевые изменения

Достижение стандарта Евро-4 стало возможным только благодаря коренной модернизации топливоподающей системы и внедрению эффективной нейтрализации выхлопа. Основные изменения:

• Система Common Rail: Полный отказ от механического ТНВД в пользу электронно-управляемой системы впрыска высокого давления Common Rail. Это обеспечило многократный впрыск топлива за цикл (пилотный, основной, дожигающий), более точное дозирование и лучшее распыливание, что привело к более полному и "чистому" сгоранию.
• Современная электроника: Установка блоков электронного управления (ЭБУ), контролирующих работу топливной системы, EGR и других параметров в реальном времени на основе показаний многочисленных датчиков.
• Система нейтрализации SCR: Для эффективного снижения уровня NOx до требований Евро-4 двигатели ЯМЗ-238 (модели типа ЯМЗ-536, ЯМЗ-650) оснащаются системой селективной каталитической нейтрализации (SCR). В выхлопную систему впрыскивается реагент (AdBlue, водный раствор мочевины), который в специальном каталитическом нейтрализаторе преобразует NOx в безвредный азот и водяной пар.
• Модернизированная EGR: Система рециркуляции отработавших газов получила более точное электронное управление.
• Оптимизация процессов сгорания: Дальнейшая доработка конструкции поршней, камер сгорания и фаз газораспределения.

Сравнение ключевых норм выбросов (г/кВт·ч):

Компонент	Евро-3	Евро-4
Оксиды азота (NOx)	5.0	3.5
Твердые частицы (PM)	0.10	0.02
Углеводороды (HC)	0.66	0.46
Оксид углерода (CO)	2.1	1.5

Таким образом, соответствие стандарту Евро-4 для ЯМЗ-238 достигается комплексно: революционным переходом на Common Rail для чистоты сгорания и обязательным применением системы SCR для нейтрализации оставшихся NOx. Двигатели под Евро-3 представляют собой эволюционное развитие базовой конструкции с EGR, тогда как версии Евро-4 являются качественно новым уровнем с электронным управлением и сложной системой нейтрализации.

Особенности системы смазки турбокомпрессора

Система смазки турбокомпрессора ЯМЗ-238 интегрирована в общий контур двигателя и работает под давлением. Масло подается от главной масляной магистрали через отдельные каналы к подшипниковому узлу турбины, обеспечивая смазку ротора и отвод тепла от высокотемпературных деталей.

Слив масла осуществляется самотеком в картер двигателя через дренажный трубопровод большого сечения, что исключает задержку отработанного масла в корпусе подшипников. Конструкция предусматривает лабиринтные уплотнения вала ротора, предотвращающие проникновение масла в компрессорную и турбинную части.

Ключевые характеристики системы

• Принудительная циркуляция под давлением 0.25-0.6 МПа на рабочих режимах
• Требования к маслу: всесезонное дизельное масло класса SAE 15W-40 (по ГОСТ 17479.1)
• Температурный контроль: датчики давления и температуры масла в блоке управления
• Аварийная защита: автоматическое ограничение оборотов при падении давления ниже 0.08 МПа

Критически важные условия эксплуатации: запрет резкой остановки двигателя после нагрузки – требуется 3-5 минут работы на холостом ходу для охлаждения турбины и предотвращения коксования масла в подшипниковом узле.

Регулировка клапанов: периодичность и процедура

На двигателе ЯМЗ-238 требуется регулярная регулировка тепловых зазоров клапанов для обеспечения стабильной работы, предотвращения снижения мощности и преждевременного износа ГРМ. Несоблюдение регламента приводит к перегреву выпускных клапанов, повышенному шуму и риску прогаров седел.

Периодичность регулировки строго регламентирована производителем: каждые 20 000 км пробега или после 500 моточасов работы. Дополнительная проверка обязательна при появлении характерного стука в ГРМ, после ремонта головки блока цилиндров или замены компонентов привода клапанов.

Процедура регулировки

Работы выполняются на холодном двигателе (+15...+25°C) в следующем порядке:

1. Снять клапанные крышки и топливные насосы.
2. Проворачивать коленвал до совпадения меток на шкиве и передней крышке (ВМТ 1 цилиндра).
3. Отрегулировать зазоры для клапанов цилиндров по таблице соответствия:

Положение коленвала	Цилиндры для регулировки	Зазор (впуск/выпуск), мм
ВМТ 1 цилиндра	1, 2, 4, 5	0.25 / 0.45
Поворот на 360°	3, 6, 7, 8	0.25 / 0.45

Технология регулировки:

• Ослабить контргайку регулировочного болта
• Установить щуп требуемой толщины между коромыслом и клапаном
• Затянуть болт до легкого защемления щупа
• Зафиксировать контргайкой с моментом 35-45 Н·м

Обязательна повторная проверка зазора после затяжки контргайки. После регулировки всех клапанов установить снятые компоненты, запустить двигатель и проконтролировать отсутствие посторонних шумов.

Система предпускового подогрева: устройство

Система предпускового подогрева на двигателе ЯМЗ-238 обеспечивает гарантированный запуск при отрицательных температурах за счет предварительного нагрева охлаждающей жидкости и моторного масла. Основным компонентом является электрический подогреватель, интегрированный в контур охлаждения двигателя.

Подогреватель монтируется в блок цилиндров через специальные монтажные отверстия и напрямую контактирует с ОЖ. Дополнительно система включает нагревательные элементы для топливного фильтра тонкой очистки и масляного картера, предотвращающие застывание рабочих жидкостей.

Ключевые элементы конструкции

• Электрический ТЭН - трубчатый нагреватель мощностью 1,0-1,5 кВт с терморегулятором
• Топливный подогреватель - керамический элемент в корпусе фильтра
• Масляный подогреватель - стержневой тип, устанавливается в сливную пробку картера
• Коммутационный блок - влагозащищенные разъемы для подключения к сети 220В
• Защитная автоматика - термовыключатели и предохранители

Работа системы активируется внешним подключением к бытовой электросети через кабель со штекером. Время прогрева составляет 30-50 минут в зависимости от температуры окружающей среды. Индикация работы осуществляется через контрольную лампу на щитке приборов.

Типичные неисправности и способы диагностики

Двигатели ЯМЗ-238, несмотря на надежность, подвержены характерным неисправностям, требующим системного подхода к диагностике. Раннее выявление проблем предотвращает серьезные поломки и снижает эксплуатационные расходы.

Основные методы диагностики включают визуальный осмотр, анализ шумов и вибраций, замер параметров (давление, температура, компрессия), использование сканеров для считывания ошибок ЭБУ и инструментальный контроль геометрии узлов. Ключевые неисправности группируются по системам двигателя.

Распространенные неисправности и методы их выявления

Топливная система

• Падение мощности, черный выхлоп: Проверка ТНВД на стенде, замер давления топлива в рампе, тест форсунок на распыл и герметичность.
• Затрудненный пуск: Контроль работы подкачивающего насоса, поиск подсоса воздуха в топливопроводах мыльным раствором.

Система смазки

• Низкое давление масла: Замер манометром, проверка редукционного клапана, износ шестерен маслонасоса или подшипников коленвала.
• Перегрев масла: Диагностика термостата, радиатора и пропускной способности масляных каналов.

Газораспределительный механизм (ГРМ)

Неисправность	Диагностика
Износ распредвала, толкателей	Замер тепловых зазоров, визуальный осмотр кулачков после разборки
Растяжение цепи ГРМ	Контроль меток фаз, измерение провисания цепи

Система охлаждения

• Перегрев двигателя: Тест термостата в воде, проверка помпы на шум/люфт, опрессовка радиатора и патрубков.
• Утечки антифриза: Визуальный осмотр соединений, тест системы на герметичность под давлением.

КШМ и ЦПГ

• Стуки, синий выхлоп: Замер компрессии, тест на утечку воздуха через свечи, эндоскопия цилиндров (через форсуночные отверстия).
• Повышенный расход масла: Контроль картерных газов (тест на разрежение), оценка состояния маслосъемных колпачков.

Капитальный ремонт: основные этапы и специфика

Капитальный ремонт двигателя ЯМЗ-238 требует строгого соблюдения технологической последовательности. Начинается процесс с демонтажа силового агрегата с автомобиля и его полной разборки с использованием специнструмента. Каждый узел тщательно очищается от нагара и загрязнений, после чего проводится дефектовка деталей с разделением на пригодные к дальнейшей эксплуатации, требующие восстановления и подлежащие обязательной замене.

Ключевое внимание уделяется диагностике состояния блока цилиндров, коленчатого вала, головок и шатунно-поршневой группы. Обязательной замене подлежат вкладыши коренных и шатунных подшипников, поршневые кольца, сальники и резинотехнические изделия. Специфика ремонта дизеля включает проверку герметичности форсунок, ТНВД и топливопроводов высокого давления, а также регулировку фаз газораспределения.

Критически важные этапы

1. Расточка блока цилиндров под ремонтные размеры поршней с обеспечением требуемого зеркала поверхности
2. Шлифовка коленвала с последующей полировкой шеек и заменой вкладышей
3. Ревизия ГБЦ: фрезеровка плоскости, притирка клапанов, замена направляющих втулок
4. Балансировка КШМ после замены поршней и шатунов

Система	Обязательные работы	Контрольные параметры
Кривошипно-шатунный механизм	Замер эллипсности шеек, регулировка зазоров	0.06-0.127 мм (шатунные), 0.07-0.149 мм (коренные)
Газораспределение	Регулировка тепловых зазоров клапанов	0.25-0.30 мм (впуск), 0.35-0.40 мм (выпуск)

Сборка осуществляется с применением диалектической смазки и контролем момента затяжки каждого резьбового соединения. Финишные операции включают обкатку на стенде с последующей регулировкой ТНВД и проверкой компрессии (должна составлять 28-32 кгс/см² в каждом цилиндре). Гарантированный ресурс после капремонта достигает 80% от нового двигателя при условии применения оригинальных запчастей ЯМЗ.

Модификации для спецтехники и автобусов

Для спецтехники двигатели ЯМЗ-238 адаптированы к экстремальным условиям эксплуатации: усилены системы охлаждения и фильтрации, внедрены решения для работы с гидронасосами, компрессорами и механизмами отбора мощности. Модификации отличаются повышенным крутящим моментом на низких оборотах, устойчивостью к длительным нагрузкам в стационарном режиме и защитой от пыли/влаги. Конструктивно дорабатываются под установку на экскаваторы, бульдозеры, краны и пожарные машины.

В автобусных версиях акцент сделан на снижении шума и вибраций, оптимизации топливной экономичности при городском цикле. Двигатели комплектуются турбокомпрессорами с изменяемой геометрией, электронными системами управления впрыском (для моделей Euro-3/4/5) и предпусковыми подогревателями. Отдельные модификации поддерживают интеграцию с климатическим оборудованием салона и электрогенераторами.

Ключевые модификации и их применение

Модель	Особенности	Область применения
ЯМЗ-238Б	Всережимный регулятор, вал отбора мощности	Автобусы ЛиАЗ, тракторы, дорожные катки
ЯМЗ-238Д	Усиленная система охлаждения, пылезащита	Экскаваторы, буровые установки, военная техника
ЯМЗ-534	Электронный впрыск (Common Rail), соответствие Euro-4	Междугородние автобусы (ЛАЗ, НефАЗ)
ЯМЗ-238НД	Арктическое исполнение, предпусковой подогрев	Автобусы северного исполнения, спецтехника для низких температур

Сравнение с аналогами КамАЗ-740 и ТМЗ-8424

ЯМЗ-238, КамАЗ-740 и ТМЗ-8424 представляют собой основные V-образные 8-цилиндровые дизельные двигатели российского производства, разработанные для большегрузного транспорта и спецтехники. Несмотря на общую конфигурацию и схожий рабочий объем, они существенно различаются по конструктивным решениям, мощностным показателям, системам топливоподачи и целевым областям применения.

Основное различие заключается в назначении: ЯМЗ-238 создавался как универсальный силовой агрегат высокой надежности для тяжелых условий эксплуатации (тягачи, карьерные самосвалы, строительная техника), КамАЗ-740 оптимизирован для массовых грузовиков КамАЗ (магистральные и строительные перевозки), а ТМЗ-8424 часто используется в качестве энергоагрегата (электростанции, насосные установки) или на спецтехнике, где важна унификация с ЯМЗ.

Ключевые отличия по характеристикам и конструкции

• Рабочий объем и мощность: ЯМЗ-238 (14.86 л) и ТМЗ-8424 (14.86 л) имеют идентичный объем. КамАЗ-740 немного меньше (11.76 л). Мощность базовых модификаций: ЯМЗ-238 (~240-330 л.с.), КамАЗ-740 (~210-300 л.с.), ТМЗ-8424 (~180-240 л.с.). ЯМЗ и ТМЗ изначально рассчитаны на больший крутящий момент.
• Система впрыска: КамАЗ-740 долгое время использовал классический ТНВД с механическим регулятором. ЯМЗ-238 (особенно поздние модификации) и ТМЗ-8424 чаще применяли более современные рядные ТНВД (типа ЯЗДА) с возможностью электронного управления. Современные версии всех двигателей могут оснащаться Common Rail.
• Конструкция ГРМ: КамАЗ-740 использует цепной привод газораспределительного механизма. ЯМЗ-238 и ТМЗ-8424 имеют зубчатый редукторный привод ГРМ, считающийся более надежным и долговечным под высокие нагрузки, но сложнее в обслуживании.
• Унификация и применение: ТМЗ-8424 (Тутаевский моторный завод) конструктивно максимально унифицирован с ЯМЗ-238 (Ярославский моторный завод), часто используя те же запчасти (поршневая группа, валы). Это позволяет применять его как замену ЯМЗ на спецтехнике или в стационарных установках. КамАЗ-740 имеет собственную, уникальную конструкцию, оптимизированную для грузовиков КАМАЗ.

Параметр	ЯМЗ-238	КамАЗ-740	ТМЗ-8424
Конфигурация	V8 (90°)	V8 (90°)	V8 (90°)
Рабочий объем, л	14.86	11.76	14.86
Мощность базовых версий, л.с.	240-330	210-300	180-240
Привод ГРМ	Зубчатый редуктор	Цепь	Зубчатый редуктор
Тип ТНВД (традиц.)	Рядный (ЯЗДА и др.)	V-образный (КамАЗ)	Рядный (ЯЗДА и др.)
Основное применение	Тяжелые тягачи, самосвалы, строительная и спецтехника	Грузовики КамАЗ (бортовые, седельные тягачи, самосвалы)	Спецтехника, стационарные энергоустановки (ДГУ), замена ЯМЗ

Таким образом, ЯМЗ-238 позиционируется как самый мощный и тяговитый в этом ряду, предназначенный для самых тяжелых условий. КамАЗ-740 - массовый двигатель для широкого спектра грузовиков среднетяжелого класса. ТМЗ-8424, будучи близким аналогом ЯМЗ по конструкции, часто находит применение там, где нужна надежность ЯМЗ, но в менее требовательных условиях или в качестве стационарного привода.

Преимущества эксплуатации в тяжелых дорожных условиях

Двигатель ЯМЗ-238 демонстрирует исключительную надежность и устойчивость при работе в экстремальных условиях, характерных для бездорожья, горных перевалов, глубокой грязи и длительной эксплуатации с полной нагрузкой. Его конструкция изначально ориентирована на преодоление значительных механических и температурных перегрузок, обеспечивая бесперебойную работу большегрузного транспорта там, где другие силовые агрегаты могут выйти из строя.

Ключевым фактором является способность мотора сохранять стабильность характеристик и эффективность в ситуациях постоянной динамической нагрузки, частых пусков/остановок, работы на предельных оборотах и при критическом загрязнении окружающей среды. Это достигается за счет продуманной архитектуры и применения особо прочных материалов в ответственных узлах, гарантирующих высокий ресурс даже при интенсивной эксплуатации вдали от сервисных центров.

Основные эксплуатационные преимущества

• Высокий крутящий момент на низких оборотах: Обеспечивает уверенную тягу и преодоление подъемов, движение по грязи, песку или снегу без необходимости раскручивать двигатель, снижая риски перегрева и перерасхода топлива.
• Усиленная конструкция блока цилиндров и КШМ: Чугунный блок, коленчатый вал повышенной прочности и надежные шатуны выдерживают ударные нагрузки, вибрации и длительную работу под максимальным давлением в цилиндрах.
• Эффективная система охлаждения: Мощный жидкостный контур с калиброванными каналами и производительной помпой предотвращает перегрев при буксовании или медленном движении с грузом в условиях высоких температур.
• Защищенность систем впуска и смазки: Двухступенчатые воздушные фильтры с инерционной решеткой и эжектором пыли, а также масляный радиатор обеспечивают чистоту поступающего воздуха и стабильное давление масла при сильном запылении или в болотистой местности.
• Адаптивность к качеству топлива: Топливная аппаратура (ТНВД, форсунки) обладает повышенной стойкостью к загрязненному или низкосортному дизтопливу, критически важное при заправках в отдаленных районах.
• Морозоустойчивость: Надежный запуск при температурах до -45°C благодаря предпусковому подогревателю (ПЖД), эффективной работе декомпрессионного механизма и продуманной системе предварительного прогрева.

Обслуживание воздушного фильтра: интервалы и процедура

Регулярная замена воздушного фильтра критична для ресурса двигателя ЯМЗ-238. Загрязненный фильтр создает сопротивление воздушному потоку, нарушая оптимальное соотношение топливовоздушной смеси. Это приводит к падению мощности, увеличению расхода топлива, дымлению и ускоренному износу цилиндро-поршневой группы.

Своевременное обслуживание предотвращает попадание абразивных частиц в цилиндры, защищая дорогостоящие компоненты двигателя. Несоблюдение регламента чревато серьезными поломками и сокращением межремонтного периода силового агрегата.

Интервалы обслуживания

Стандартные периоды замены для ЯМЗ-238:

• Плановый интервал: Каждые 15 000–20 000 км пробега
• Условия сокращения интервала:
  • Эксплуатация в запыленной среде (стройплощадки, грунтовые дороги)
  • Работа при высоком уровне влажности
  • Использование в условиях низких температур (зимний период)
• Контроль состояния: Визуальная проверка при каждом ТО (5 000–10 000 км). Признаки необходимости внеплановой замены – сильное загрязнение, масляные пятна или механические повреждения.

Процедура замены

Последовательность действий для сухого воздушного фильтра:

1. Отсоедините патрубок впускного коллектора от корпуса фильтра.
2. Открутите крепежные элементы (гайки, болты или защелки), удерживающие крышку корпуса.
3. Аккуратно снимите крышку. Извлеките старый фильтрующий элемент, избегая попадания грязи внутрь корпуса.
4. Тщательно очистите внутреннюю полость корпуса и дренажные отверстия ветошью или пылесосом. Запрещена промывка водой или сжатым воздухом!
5. Установите новый фильтрующий элемент правильной стороной (ориентируйтесь по маркировке или форме уплотнения).
6. Проверьте целостность уплотнительных прокладок на крышке и корпусе. При необходимости замените их.
7. Плотно закройте крышку и затяните крепеж равномерно (без перекосов).
8. Подсоедините патрубок впускного коллектора. Убедитесь в герметичности соединений.

Важно: Используйте только оригинальные фильтры ЯМЗ или проверенные аналоги, соответствующие техническим требованиям двигателя. Не пытайтесь чистить или продувать бумажный фильтрующий элемент – это разрушает его структуру и резко снижает эффективность очистки.

Список источников

При подготовке статьи о технических характеристиках двигателя ЯМЗ-238 и дизельных силовых агрегатах для большегрузного транспорта использовались авторитетные отраслевые материалы. Основное внимание уделялось документации производителя и специализированным техническим изданиям.

Для обеспечения точности данных анализировались официальные спецификации, конструкторская документация и профильные исследования. Все источники прошли перекрестную проверку на соответствие актуальным стандартам и эксплуатационным требованиям.

Основные использованные материалы

• Официальные технические руководства и каталоги ПАО «Автодизель» (ЯМЗ)
• Конструкторская документация серии ЯМЗ-238 (паспорта двигателей, схемы)
• ГОСТы и отраслевые стандарты на дизельные двигатели для грузового транспорта
• Монографии «Конструкция автомобильных двигателей» под ред. А.Н. Островцева
• Специализированные журналы: «Грузовик Пресс», «Автотрак»
• Технические отчеты НИИ двигателей внутреннего сгорания
• Сервисные мануалы по эксплуатации и ремонту ЯМЗ-238
• Материалы отраслевых конференций по тяжелому машиностроению

Видео: Запуск двигателя ЯМЗ-238


• Почему кипит антифриз - причины и как устранить

• ВАЗ-2115 - как прокачать тормоза самому

• Присадки для моторного масла - виды и мнения автовладельцев
