Задняя подвеска Hyundai Accent - строение, работа, замена деталей
Статья обновлена: 18.08.2025
Задняя подвеска Hyundai Accent играет ключевую роль в обеспечении комфорта пассажиров, стабильности движения и управляемости автомобиля.
Конструктивно она выполнена как полунезависимая торсионная балка – распространенное и надежное решение для компактных седанов.
Понимание устройства и принципа действия этого узла критически важно для своевременного выявления неисправностей и поддержания ходовой части в оптимальном состоянии.
Данная статья детально разберет схему задней подвески Accent, объяснит ее работу и предоставит практические рекомендации по диагностике и замене основных изнашиваемых компонентов.

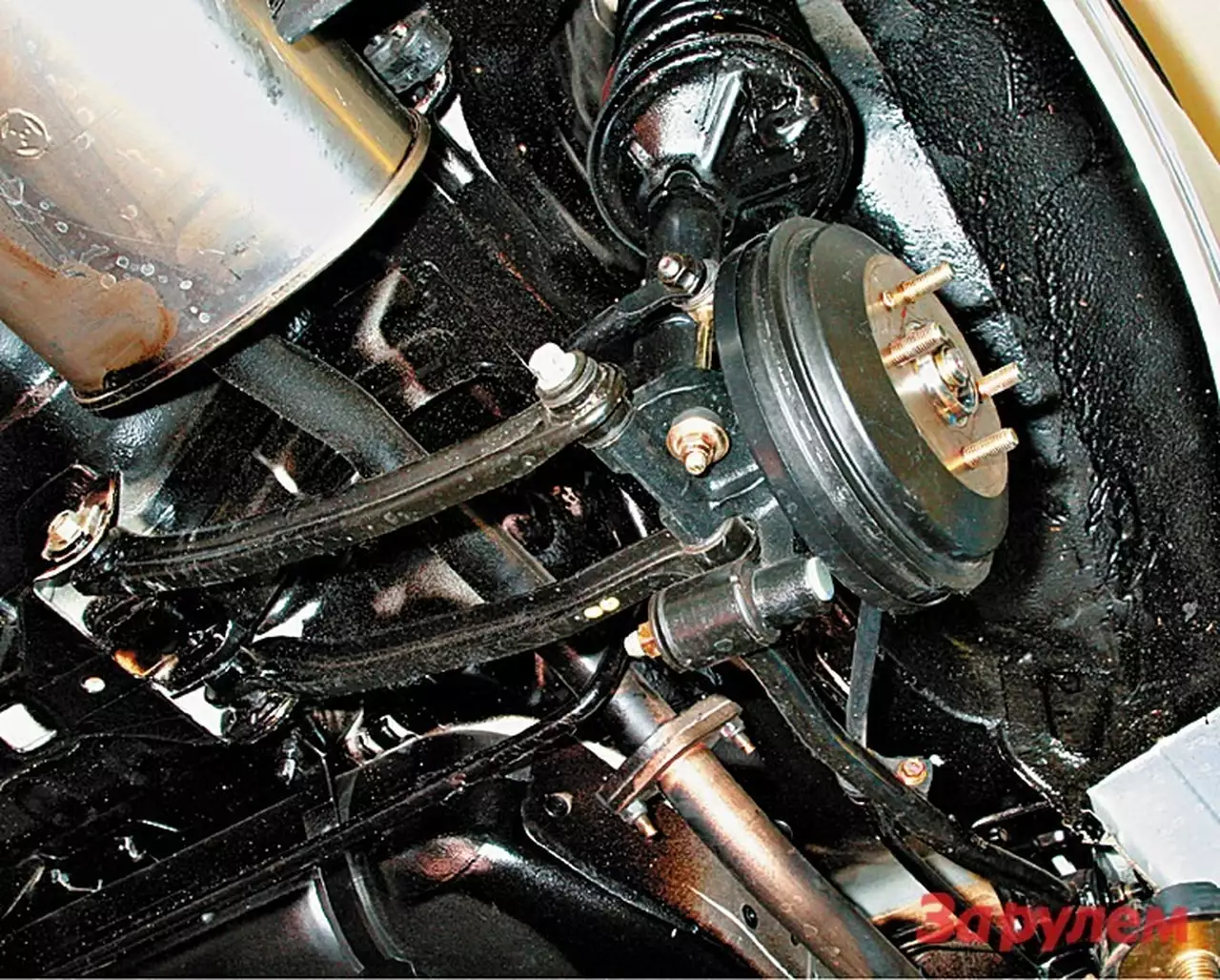

Тип задней подвески Hyundai Accent: конструкция балки и рычагов
Задняя подвеска Hyundai Accent выполнена по схеме полузависимая торсионная балка. Эта конструкция объединяет продольные рычаги и поперечную балку в единую U-образную деталь, работающую как торсион при скручивании. Такая компоновка обеспечивает баланс между комфортом, простотой и компактностью.
Ключевой элемент системы – сварная балка из высокопрочной стали, выполняющая одновременно роль несущей оси и упругого элемента. К ее концам жестко прикреплены продольные рычаги, соединенные с колесными ступицами. Поперечное сечение балки рассчитано на контролируемое скручивание при проезде неровностей, частично компенсируя крен кузова.
Конструктивные элементы
- Продольные рычаги: интегрированы с балкой, передают усилия от колес на кузов через сайлент-блоки.
- Винтовые пружины: установлены над рычагами, воспринимают вертикальные нагрузки.
- Гидравлические амортизаторы: крепятся к рычагам и кузову, гасят колебания.
- Стабилизатор поперечной устойчивости: интегрирован в балку (на некоторых модификациях).
| Компонент | Функция |
|---|---|
| Торсионная балка | Обеспечивает упругую связь колес, ограничивает крен |
| Сайлент-блоки (2 шт.) | Демпфируют вибрации в точках крепления балки к кузову |
| Поворотные кулаки | Жестко соединены с рычагами, несут ступицы колес |
Роль амортизаторов и пружин в работе подвески
Пружины выступают основным упругим элементом подвески Hyundai Accent. Они воспринимают ударные нагрузки от неровностей дороги, компрессируются при наезде на препятствие и обеспечивают поддержание клиренса автомобиля. Их жесткость напрямую влияет на комфорт пассажиров и устойчивость машины при маневрах.
Амортизаторы выполняют функцию демпфирования колебаний. При сжатии или отбое пружины они преобразуют энергию удара в тепловую за счет сопротивления перетеканию гидравлической жидкости через клапаны. Это предотвращает раскачивание кузова после проезда неровностей и сохраняет постоянный контакт колес с дорожным покрытием.
Ключевые аспекты взаимодействия
Синхронизация работы:
- Пружина поглощает удар → сжимается
- Амортизатор гасит инерцию распрямления → контролирует отбой
- Неисправность одного элемента вызывает перегрузку другого
Последствия износа:
| Элемент | Симптомы неисправности |
| Пружины | Проседание кузова, скрипы, неравномерный износ шин |
| Амортизаторы | Раскачивание на кочках, клевки при торможении, утечки масла |
Рекомендации по замене:
- Меняйте амортизаторы и пружины парами на одной оси
- Контролируйте состояние опорных подшипников и отбойников
- После замены обязательна проверка развала-схождения
Диагностика стуков и неисправностей задней подвески
Стуки в задней подвеске Hyundai Accent часто возникают из-за износа резинометаллических элементов или люфтов в соединениях. Характерный признак – глухие или металлические удары при проезде неровностей, особенно на малой скорости. Источник лучше выявлять на яме или подъемнике, проверяя каждый узел последовательно.
Проверку начинают с визуального осмотра: ищут трещины резины, подтёки масла с амортизаторов, деформации рычагов и коррозию металла. Обязательно раскачивают кузов вручную для оценки демпфирования и прослушивания посторонних звуков. Для точной локализации используют монтировку, создавая усилие в узлах подвески.
Основные элементы и методы диагностики
| Элемент | Симптомы неисправности | Способ проверки |
|---|---|---|
| Амортизаторы | Течь масла, "пробой" на кочках, раскачивание кузова | Осмотр на подтёки, тест на раскачивание (уголок быстро возвращается в исходное положение) |
| Втулки амортизаторов | Стук при вертикальной нагрузке | Ломом смещать амортизатор вверх-вниз, наблюдать за люфтом в креплениях |
| Сайлентблоки балки | Скрип/стук в поворотах, "увод" задней оси | Монтировкой проверить зазор между втулкой и кронштейном кузова |
| Пружины | Проседание угла, вибрация | Замер высоты стоек, поиск трещин витков |
| Стабилизатор поперечной устойчивости | Стук при диагональном вывешивании колес | Проверка люфта втулок стабилизатора при покачивании балки |
Порядок действий при диагностике:
- Вывесить заднюю ось, снять колеса
- Осмотреть пружины на сколы и проседание
- Проверить штоки амортизаторов на деформацию
- Раскачивать балку монтировкой, оценивая зазоры в сайлентблоках
- Проверить момент затяжки всех крепежных болтов (85-110 Нм)
Важно: Перед заменой дефектных деталей сравните новые элементы с изношенными – конфигурация втулок может отличаться в зависимости от года выпуска. При установке сайлентблоков используйте спецоправку, запрессовка молотком повреждает резину.
Подготовка инструментов и условий для замены элементов
Соберите необходимые инструменты перед началом работ. Точный набор зависит от заменяемых компонентов (амортизаторы, пружины, рычаги, сайлентблоки), но базовый комплект включает набор рожковых и торцовых ключей, головки с воротком, съёмники шаровых опор и стойки стабилизатора. Обязательно потребуются домкрат, страховочные подпоры и монтировка.
Обеспечьте безопасные условия в рабочей зоне. Автомобиль устанавливается на ровную бетонную площадку с применением противооткатных упоров для передних колёс. Снимите задние колёса после подъёма домкратом и надёжно зафиксируйте кузов на подпорах. Очистите резьбовые соединения проникающей смазкой WD-40 за 20-30 минут до демонтажа.
Критически важные приспособления
- Специнструмент: Съёмник для шаровых опор, струбцина для сжатия пружин
- Крепёж: Новые гайки и болты (оригинальные или аналоги класса 10.9)
- Расходники: Медная смазка для направляющих амортизаторов, графитовая смазка для сайлентблоков
- Подготовьте контейнеры для сортировки демонтируемых деталей и метки для маркировки соединений
- Проверьте наличие динамометрического ключа для точного затягивания ответственных узлов
- Организуйте освещение переносной лампой на 12V в зоне работы
| Элемент | Дополнительный инструмент | Особенности |
| Стойка стабилизатора | Шестигранник 5-6мм | Требует фиксации шпильки при откручивании гайки |
| Рычаг подвески | Гидравлический пресс | Для запрессовки сайлентблоков |
| Амортизатор | Газовый ключ №3 | Демонтаж верхней крепёжной гайки через арку колеса |
Внимание: Запрещено работать только на домкрате без страховочных подпор! При замене пружин используйте только сертифицированные стяжки – разрыв цепи при сжатии приводит к тяжёлым травмам.
Последовательность замены задних амортизаторов
Замена задних амортизаторов на Hyundai Accent требует строгого соблюдения этапов работ. Перед началом убедитесь в наличии необходимых инструментов: домкрат, ключи (рожковые, торцовые), съемник стоек, WD-40. Обязательно зафиксируйте передние колеса противооткатными башмаками.
Автомобиль должен стоять на ровной площадке с ручником. Сначала ослабьте болты крепления колес, но не снимайте их полностью. Поднимите заднюю часть машины домкратом, установите на надежные подпорки. Снимите задние колеса для доступа к амортизатору.
Пошаговый алгоритм работ
- Демонтаж старых амортизаторов:
- Обработайте крепежные гайки и болты WD-40 для облегчения откручивания.
- Отсоедините нижнее крепление: выбейте палец или открутите гайку стойки от задней балки.
- В багажнике снимите обивку потолка над верхним креплением амортизатора.
- Удерживая шток ключом, открутите верхнюю гайку крепления к кузову.
- Установка новых элементов:
- Совместите новый амортизатор с верхним креплением, затяните гайку штока с усилием 40-50 Н·м.
- Присоедините нижнюю часть к балке, затяните крепеж моментом 60-70 Н·м.
- Проверьте отсутствие перекосов: шток должен двигаться свободно.
После монтажа установите колеса, опустите автомобиль и затяните болты крепления дисков в диагональной последовательности. Проведите тестовую поездку для проверки работы подвески. Рекомендуется менять амортизаторы парами и проверять состояние сайлент-блоков балки при замене.
| Крепежный узел | Рекомендуемый момент затяжки |
|---|---|
| Верхняя гайка штока | 40-50 Н·м |
| Нижнее крепление к балке | 60-70 Н·м |
| Болты колес | 90-110 Н·м |
Особенности снятия и установки задних пружин
Перед началом работ автомобиль должен быть надёжно зафиксирован на подъёмнике или эстакаде с обязательной установкой противооткатных упоров под передние колёса. Требуется демонтировать задние колёса и отсоединить нижние крепления амортизаторов для обеспечения необходимого хода балки подвески.
Критически важно использовать специальные стяжки для пружин (типа "шпилька" или винтовые) перед разборкой. Установите их через центральное отверстие витков и равномерно затяните до полного сжатия пружины – это предотвратит неконтролируемый выброс элемента под напряжением.
Последовательность операций
- После сжатия пружины снимите резиновую подушку верхнего опорного чашка.
- Осторожно опустите заднюю балку с помощью домкрата, контролируя зазор между витками стяжек – пружина должна свободно выйти из посадочных мест без перекоса.
- Извлеките нижнюю резиновую проставку и демпфер (при наличии), проверьте их целостность.
При установке новых пружин:
- Обязательно совместите метки окраски (цветные полосы) с положением, указанным в технической документации – это гарантирует корректную жёсткость.
- Убедитесь в правильной ориентации верхнего и нижнего витков (концы должны плотно прилегать к чашкам балки и кузова).
- Перед снятием стяжек после монтажа проверьте посадку пружины в оба посадочных контура визуально.
| Типовая ошибка | Последствие | Профилактика |
| Неравномерное сжатие стяжками | Деформация витков | Параллельное закручивание гаек на 2-3 оборота поочерёдно |
| Игнорирование меток на пружинах | Крен кузова, ухудшение управляемости | Сверка каталогом запчастей по VIN |
| Повреждение демпфера отбоя | Стуки при отработке хода | Замена изношенных демпферов в сборе |
После завершения монтажа не нагружайте подвеску сразу – сначала затяните крепления амортизаторов и рычагов при положении колёс в воздухе, затем опустите автомобиль на землю и проведите финальную затяжку ответственных соединений (втулки стабилизатора, болты амортизаторов) с контролем момента динамометрическим ключом.
Замена сайлентблоков продольных рычагов пошагово
Для замены сайлентблоков потребуется снятие продольных рычагов с автомобиля. Работы выполняются на смотровой яме или подъемнике с применением гидравлического пресса и специализированных оправок для запрессовки.
Перед началом демонтажа подготовьте новые сайлентблоки, рекомендованные производителем, и необходимый инструмент: набор головок, динамометрический ключ, молоток, монтировку, WD-40, а также съемник шаровых опор (при необходимости).
Последовательность работ
- Подготовка автомобиля
- Зафиксируйте автомобиль на ровной поверхности противооткатными упорами
- Ослабьте колесные болты задних колес
- Поднимите заднюю часть домкратом и установите на подпорки
- Снимите колеса
- Демонтаж продольного рычага
- Обработайте резьбовые соединения креплений рычага проникающей смазкой
- Открутите гайку крепления рычага к ступичному узлу (нижний болт)
- Снимите болт крепления к кронштейну кузова (переднее соединение)
- Аккуратно выбейте болты при помощи молотка и медной оправки
- Извлеките рычаг, придерживая тормозной шланг
- Замена сайлентблоков
- Зажмите рычаг в тисках через мягкие накладки
- Спрессуйте старые сайлентблоки гидравлическим прессом
- Очистите посадочные места от коррозии и грязи
- Смажьте новые сайлентблоки мыльным раствором
- Запрессуйте детали прессом, контролируя совпадение монтажных меток
- Установка рычага
- Поместите рычаг на штатное место
- Наживите передний болт крепления к кузову
- Совместите отверстие рычага со ступицей и установите нижний болт
- Затяните крепеж динамометрическим ключом с усилием:
Переднее крепление 70-90 Н·м Ступичный узел 110-130 Н·м
После замены обоих рычагов опустите автомобиль и проведите контрольную проверку:
- Проконтролируйте отсутствие перекоса рычагов
- Проверьте уровень шума при движении по неровностям
- Выполните развал-схождение через 200-300 км пробега
Контроль геометрии подвески после замены деталей
Обязательная проверка углов установки колес после замены элементов задней подвески Hyundai Accent критически важна для безопасности и ресурса автомобиля. Даже незначительные отклонения в геометрии вызывают ускоренный износ шин, ухудшение курсовой устойчивости и повышение риска потери управления, особенно на высоких скоростях или в экстренных ситуациях.
Конструкция задней подвески Hyundai Accent (типа "МакФерсон" или многорычажная) чувствительна к изменению положения рычагов, сайлент-блоков и амортизаторов. Замена этих компонентов неизбежно сдвигает контрольные точки крепления, влияя на ключевые параметры: развал (вертикальный угол колеса) и схождение (горизонтальный угол пары колес относительно оси движения).
Порядок действий и важные замечания
Процедура контроля проводится в следующей последовательности:
- Предварительная подготовка: Убедитесь в правильности монтажа всех новых деталей, отсутствии перекосов и затяжке крепежа с моментом, указанным в руководстве Hyundai Accent.
- Условия проверки: Автомобиль должен быть заправлен на 50%, с полной массой водителя (75 кг), давлением в шинах по спецификации и ненагруженным багажником.
- Диагностика на стенде: Используйте только компьютерный 3D-стенд развала-схождения. Проверьте:
- Схождение задних колес (Toe-in)
- Развал задних колес (Camber)
- Продольный угол наклона оси поворота (Caster, если конструктивно измерим)
- Регулировка (если предусмотрена): На некоторых модификациях Accent возможна коррекция схождения через эксцентриковые болты. Развал часто не регулируется – отклонения требуют проверки качества ремонта.
Последствия игнорирования контроля:
| Параметр | Риск | Признаки |
|---|---|---|
| Неправильное схождение | "Грызение" внутренней/внешней кромки шин | Увод автомобиля в сторону, "визг" резины в поворотах |
| Отрицательный развал | Износ внутренней части шины | Снижение устойчивости на прямой |
| Положительный развал | Износ внешней части шины | Ощущение "раскачки" задней оси |
Проводите контроль геометрии даже при замене одной детали (например, амортизатора или рычага). Регулярно проверяйте углы установки колес каждые 15 000 км или после ударов о препятствия для предотвращения скрытых деформаций.
Техника безопасности при работе с задней подвеской
Перед началом работ убедитесь в наличии исправного инструмента и защитного оборудования. Автомобиль должен быть надежно зафиксирован на ровной поверхности противооткатными башмаками, а поднятый кузов – установлен на страховочные козлы. Никогда не работайте под машиной, опирающейся только на домкрат.
Используйте средства индивидуальной защиты: очки от летящей окалины и грязи, перчатки для предотвращения порезов о металлические кромки, спецобувь с защитой от падения тяжестей. Проверьте отсутствие напряжения на электронных компонентах при демонтаже датчиков ABS или системы стабилизации.
Ключевые требования
- Фиксация пружин – применяйте стяжки перед ослаблением рычагов
- Обращение с тормозной системой – при отсоединении тормозных трубок немедленно заглушайте отверстия
- Правильный демонтаж – ударные инструменты используйте только при отсутствии нагрузки на детали
| Этап работ | Риск | Меры предосторожности |
| Снятие амортизаторов | Внезапное разжатие пружины | Стяжные ремни на пружинах, демонтаж в сжатом положении |
| Замена рычагов | Падение узла | Подпорка подвески перед откручиванием последнего болта |
| Работа с тормозными магистралями | Утечка тормозной жидкости | Заглушки, защита ЛКП от попадания жидкости |
При замене сайлент-блоков запрещено использовать открытый огонь для выжигания резиновых втулок. После завершения работ обязательно проверьте затяжку всех резьбовых соединений динамометрическим ключом и проведите пробную поездку на малой скорости.
