Замена ремня генератора Газель своими руками
Статья обновлена: 18.08.2025
Ремень генератора – критически важный элемент в системе автомобиля Газель.
Он передает вращение от коленчатого вала к генератору, поддерживая заряд аккумулятора и питание электрооборудования.
Обрыв ремня приводит к полной разрядке батареи и остановке двигателя.
Своевременная замена изношенного ремня предотвращает дорогостоящий ремонт и гарантирует надежную работу автомобиля.
Процедура замены требует базовых навыков и занимает 20-40 минут при наличии необходимых инструментов.
Подготовка необходимых инструментов и запчастей
Соберите все требуемые компоненты заранее, чтобы исключить простои в процессе работы. Убедитесь, что новый ремень генератора соответствует модели двигателя вашей Газели (ЗМЗ-402, ЗМЗ-405, Cummins и т.д.).
Проверьте состояние натяжного ролика – при износе подшипника или трещинах на корпусе его необходимо заменить. Также осмотрите помпу и генератор на предмет люфтов.
Список обязательных материалов и инструментов
- Новый ремень генератора (оригинальный артикул или проверенный аналог)
- Трещоточный ключ с головками на 13, 15, 17 мм
- Монтировка или монтажная лопатка для снятия ремня
- Фонарь для подсветки рабочей зоны
| Дополнительные элементы | Рекомендации по выбору |
| Натяжной ролик | При пробеге свыше 60 000 км меняйте вместе с ремнём |
| Диагностическая свеча | Для проворачивания коленвала (размер под ключ 19 мм) |
- Зафиксируйте автомобиль противооткатными упорами
- Снимите минусовую клемму аккумулятора во избежание КЗ
- Подготовьте чистую ветошь для протирки рук и посадочных мест
Определение нагревочных особенностей двигателя ЗМЗ-405
Двигатель ЗМЗ-405 относится к бензиновым силовым агрегатам с принудительным охлаждением и рабочей температурой 85-95°C. Его конструктивные особенности – алюминиевый блок цилиндров с чугунными гильзами и верхнее расположение распредвалов – создают специфические тепловые нагрузки. Нагрев неравномерен по блоку: наиболее критичные зоны – головка блока цилиндров (ГБЦ) и область выпускного коллектора, где температура достигает 150-200°C при пиковых нагрузках.
Тепловой режим напрямую влияет на состояние компонентов привода навесного оборудования. Ремень генератора работает в условиях повышенного теплового воздействия от шкивов коленвала и помпы, а также близости к радиатору. Локальный перегрев в подкапотном пространстве до 110-120°C ускоряет старение резины, приводя к потере эластичности и трещинам.
Ключевые факторы нагрева и последствия
Основные источники тепловыделения:
- Система выпуска: коллектор расположен вблизи шкива коленвала, передавая лучистое тепло ремню
- Циркуляция ОЖ: помпа создает тепловой мост между блоком двигателя и приводными шкивами
- Аэродинамика моторного отсека: недостаточный обдув узла генератора при медленной езде
Эксплуатационные риски при перегреве:
| Компонент | Воздействие | Результат |
|---|---|---|
| Ремень генератора | Деформация, потеря эластичности | Проскальзывание, обрыв |
| Натяжные ролики | Перегрев подшипников | Заклинивание, ускоренный износ |
| Шкивы | Термическое расширение металла | Смещение плоскости ремня |
Контрольные меры при замене ремня:
- Проверять состояние термоэкранов выпускного тракта
- Контролировать соосность шкивов (допуск не более 1 мм)
- Использовать термостойкие ремни (маркировка "HD" или "Heat Resistant")
Важно: Прогревать двигатель до рабочей температуры перед проверкой натяжения – холодный ремень требует усилия натяжения на 15-20% выше нормы.
Обеспечение безопасности при работе под капотом
Перед началом любых манипуляций с ремнём генератора на автомобиле ГАЗель заглушите двигатель и выньте ключ из замка зажигания. Дождитесь полного остывания силового агрегата, особенно выпускного коллектора и радиатора, чтобы исключить ожоги от случайного касания горячих поверхностей.
Обязательно отсоедините минусовую клемму аккумуляторной батареи. Это предотвратит риск короткого замыкания при случайном контакте инструментов с токопроводящими элементами, а также исключит неожиданный запуск стартера при проворачивании коленвала вручную во время регулировки натяжения ремня.
Использование защитных средств
Надевайте плотные рабочие перчатки для защиты рук от порезов о металлические кромки и загрязнений. При демонтаже ремня используйте защитные очки – старый ремень может рассыпаться, а частицы резины и пыли попасть в глаза. Убедитесь, что одежда не имеет свисающих элементов (шнурков, лямок), способных намотаться на вращающиеся компоненты при случайном пуске двигателя.
- Установите автомобиль на ровную площадку
- Зафиксируйте колёса противооткатными башмаками
- Поднимите стояночный тормоз до упора
- При работах с передней частью двигателя снимите металлические украшения (кольца, цепочки)
При проворачивании коленчатого вала только гаечным ключом за болт шкива. Никогда не делайте это через ремень или шкив генератора – высокий риск травмирования пальцев при соскальзывании инструмента. Держите пальцы на расстоянии от зубьев шестерён и движущихся частей натяжителя.
| Опасность | Мера предосторожности |
|---|---|
| Защемление пальцев при ослаблении натяжителя | Используйте удлинённый вороток для дистанционной работы |
| Падение инструментов на двигатель | Применяйте магнитный держатель для болтов |
| Скольжение в моторном отсеке | Постелите резиновый коврик на крылья |
Перед запуском двигателя после замены ремня убедитесь в отсутствии посторонних предметов в зоне вращения (ключей, тряпок, инструментов). Проверьте правильность укладки ремня в ручьях всех шкивов (коленвал, генератор, насос ГУР) и контрольное натяжение. Только после визуального подтверждения безопасности запускайте мотор на 1-2 минуты для проверки работы узла.
Снятие пластиковой защиты двигателя (при наличии)
Пластиковая защита двигателя крепится к кузову или подрамнику болтами или саморезами, расположенными по периметру щита. Перед началом работ зафиксируйте автомобиль ручным тормозом и установите противооткатные упоры под колеса. Отсоедините минусовую клемму аккумулятора для предотвращения случайного замыкания.
Осмотрите защиту на предмет загрязнений и видимых повреждений крепежных точек. Очистите гнезда креплений от грязи и коррозии с помощью щетки или сжатого воздуха. Подготовьте инструмент: обычно требуются головки на 10, 13 мм или крестообразная бита в зависимости от типа метизов.
Порядок демонтажа
- С помощью трещоточного ключа или шуруповерта последовательно выкрутите все крепежные элементы (6-8 шт.), двигаясь от краев к центру защиты.
- Придерживайте щит одной рукой при откручивании последних двух болтов во избежание падения.
- Плавно опустите защиту вниз, контролируя отсутствие сопротивления проводам или шлангам под ней.
- Извлеките элемент из-под автомобиля, избегая перекосов и зацепов за элементы подвески.
Важные нюансы:
- Не прилагайте избыточное усилие – пластиковые клипсы легко ломаются
- Укладывайте болты в отдельную емкость для предотвращения потерь
- При наличии датчиков парковки убедитесь в отсутствии натяжения их проводов
Ослабление натяжного болта генератора
Найдите натяжной болт генератора, расположенный вертикально или под небольшим углом между кронштейном двигателя и нижней монтажной проушиной генератора. Этот болт проходит через проушину генератора и вкручивается в гайку натяжной планки или непосредственно в кронштейн.
Вставьте ключ (чаще всего на 13 или 14 мм) на головку болта. Для ослабления вращайте болт против часовой стрелки. При этом генератор получит свободу для перемещения внутрь подкапотного пространства, что приведет к ослаблению натяжения ремня.
Важные моменты при ослаблении
- Контролируйте положение генератора: Придерживайте корпус генератора рукой, чтобы он не упал и не повредил окружающие элементы после полного выкручивания болта.
- Не выкручивайте полностью: Обычно достаточно ослабить болт на несколько оборотов (3-5), чтобы появился достаточный люфт для снятия ремня. Полное выкручивание болта может привести к потере его или сопутствующей гайки.
- Проверьте состояние: Если болт проворачивается с большим усилием или закис, обработайте резьбовое соединение проникающей смазкой (WD-40 или аналог) и дайте ей подействовать.
После ослабления болта аккуратно подвиньте генератор рукой по направлению к двигателю, чтобы сбросить остаточное натяжение ремня. Теперь ремень должен свободно сниматься со шкивов.
Снятие старого изношенного ремня
Ослабьте натяжение ремня генератора, используя регулировочный болт на кронштейне. Поворачивайте болт против часовой стрелки до появления свободного хода ремня. При необходимости ослабьте гайку крепления генератора для увеличения люфта.
Снимите ремень со шкивов коленчатого вала и генератора, аккуратно стягивая его руками. Избегайте использования острых инструментов, чтобы не повредить смежные детали. Зафиксируйте положение генератора для предотвращения самопроизвольного смещения.
Порядок демонтажа
- Откройте капот и зафиксируйте его страховочной подпоркой
- Определите схему обвода ремня (зарисуйте или сфотографируйте)
- Ключом на 13 ослабьте гайку крепления генератора
- Ключом на 15 вращайте регулировочный болт до ослабления натяжения
- Снимите ремень последовательно:
- Со шкива генератора
- С направляющего ролика
- Со шкива коленвала
| Контрольная точка | Параметры |
| Свободный ход ремня | 10-15 мм при нажатии с усилием 10 кгс |
| Рекомендуемый инструмент | Ключи на 13, 15 и монтировка |
Проверка состояния шкивов и роликов
Тщательно осмотрите все шкивы: коленчатого вала, генератора, помпы (если ременной привод) и натяжного ролика. Проверьте отсутствие глубоких рисок, сколов, трещин на рабочих поверхностях и боковых стенках. Любые дефекты приводят к ускоренному износу нового ремня и постороннему шуму.
Проверьте натяжной ролик и обводной ролик (если установлен). Раскрутите каждый рукой, прислушиваясь к звуку и оценивая плавность хода. Недопустимы:
- Люфты (радиальный или осевой)
- Заклинивание или подклинивание
- Скрежет, хруст или гул при вращении
- Биение корпуса ролика
Замените ролики при обнаружении указанных проблем. Исправный ролик вращается плавно, бесшумно, без малейших заеданий и люфтов.
Контроль правильного положения генератора
После установки нового ремня генератора на автомобиль ГАЗель критически важно проверить корректность положения узла относительно других элементов. Генератор должен быть строго соосен со шкивами коленчатого вала, помпы и натяжного ролика – даже незначительный перекос приведет к ускоренному износу ремня и подшипников. Любое отклонение от параллельности плоскостей шкивов вызовет проскальзывание и неравномерную нагрузку.
Для проверки используйте металлическую линейку или строительный уровень, прикладывая инструмент ребром к рабочим поверхностям шкивов. Визуально оцените зазоры между линейкой и шкивами по всей окружности – расхождение не должно превышать 1-2 мм. Особое внимание уделите участкам между генератором и натяжным роликом, так как здесь чаще всего возникают перекосы из-за неправильной фиксации кронштейнов.
Порядок регулировки положения
- Ослабьте нижнее крепление генератора к кронштейну двигателя (гайка М12)
- Слегка отпустите верхнюю регулировочную гайку, не допуская полного ослабления
- Легкими ударами резиновой киянки сместите корпус генератора в нужную плоскость
- Повторно проверьте соосность линейкой на всех участках ременной передачи
- Затяните крепежные гайки моментом 70-80 Н∙м после достижения идеального положения
| Параметр | Нормальное значение | Критическое отклонение |
|---|---|---|
| Угол перекоса шкивов | 0°-0,5° | >1° |
| Смещение по вертикали | 0-1 мм | >2 мм |
| Люфт вала генератора | Отсутствует | Любое ощутимое качение |
Финишный этап контроля – запустите двигатель на 2-3 минуты без нагрузки, затем проверьте температуру ремня рукой (норма – слегка теплый). При появлении свиста или вибрации немедленно заглушите мотор – это признаки перекоса. Повторяйте регулировку до полного устранения биения ремня при работе на холостых оборотах.

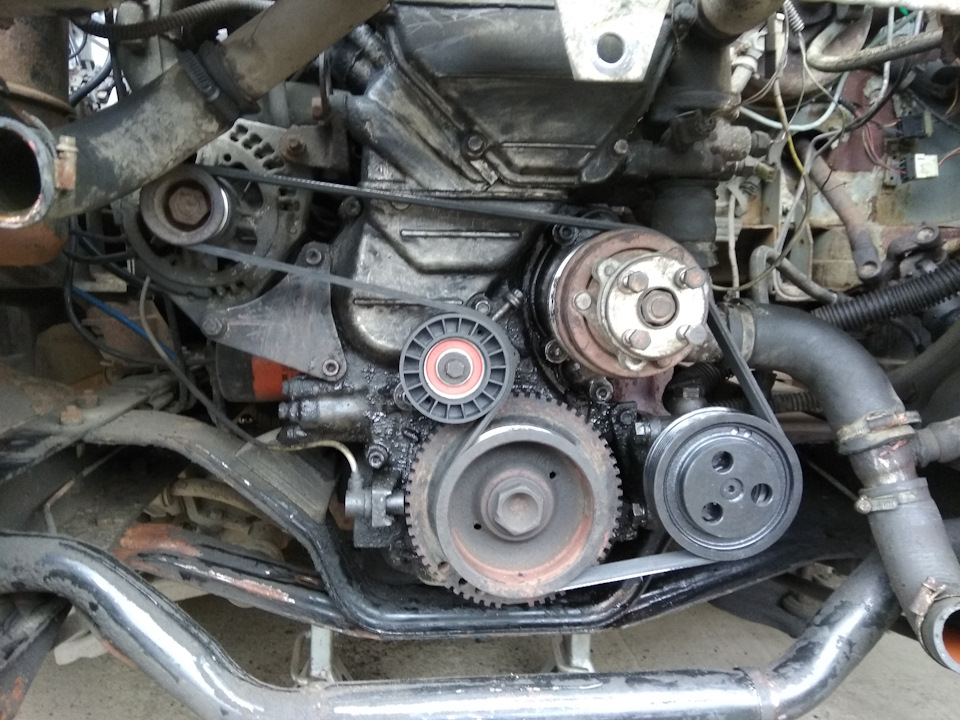

Надевание нового ремня по схеме маршрутизации
Сверьтесь со схемой маршрутизации, нанесенной на защитный кожух или указанной в руководстве по эксплуатации. Четко определите траекторию прохождения ремня между шкивами коленчатого вала, генератора, насоса ГУР и натяжными/обводными роликами.
Ослабьте крепежную гайку или болт натяжителя генератора, чтобы обеспечить максимальное свободное перемещение агрегата. Сдвиньте генератор по направляющим ближе к двигателю, создав достаточный люфт для монтажа нового ремня без форсирования.
Порядок установки ремня
- Накиньте ремень на шкив коленчатого вала, обеспечив надежную посадку в ручьях.
- Проведите ремень через направляющие канавки обводного ролика (при наличии) согласно схеме.
- Заведите ремень на шкив генератора, контролируя полное вхождение в ручей.
- При наличии насоса ГУР зафиксируйте ремень на его шкиве перед завершающим этапом.
- На последнем этапе заведите ремень на натяжной ролик, используя его конструкцию для фиксации.
Плавно оттяните генератор от двигателя монтажной лопаткой или монтировкой, создавая равномерное натяжение ремня. Зафиксируйте положение генератора, затянув крепежные гайки/болты с рекомендованным моментом. Проверьте совпадение меток натяжителя с контрольными отметками.
| Контрольная точка | Допустимый прогиб |
|---|---|
| Между шкивом ГУР и генератором | 10-15 мм при усилии 10 кгс |
| Между коленвалом и натяжным роликом | 8-12 мм при усилии 10 кгс |
Прокрутите коленвал на 2-3 оборота ключом за болт крепления шкива для самоцентрирования ремня. Повторно проверьте натяжение и траекторию, убедившись в отсутствии перекосов и соскакивания из ручьев. Запустите двигатель на 2-3 минуты, после чего проведите финальный контроль натяжения при работающем моторе.
Регулировка натяжения при помощи монтировки
Установите монтировку между корпусом генератора и блоком цилиндров двигателя. Плавно надавите на рукоять монтировки, смещая генератор от двигателя для увеличения натяжения ремня. Контролируйте усилие визуально – перекос корпуса генератора недопустим.
Фиксируйте положение генератора при достижении правильного натяжения. Удерживая монтировку, затяните верхнюю и нижнюю гайки крепления генератора равномерно крестообразно. После фиксации убедитесь, что регулировочная планка не деформирована, а болты затянуты моментом 35-45 Н∙м.
Критерии правильного натяжения
Проверьте прогиб ремня между шкивами:
- Норма: 10-15 мм при усилии 10 кгс
- Ремень не должен проскальзывать при резком нажатии на педаль газа
| Ошибка | Последствие |
| Слабый ремень | Свист, недозаряд АКБ |
| Перетянутый ремень | Износ подшипников, обрыв |
Контролируйте положение ремня в канавках шкивов после запуска двигателя. При появлении вибрации или шума немедленно заглушите мотор и проверьте соосность установки.
Фиксация положения генератора крепежными болтами
После достижения оптимального натяжения ремня генератора немедленно зафиксируйте корпус агрегата. Удерживайте генератор в правильном положении одной рукой, одновременно затягивая крепежные болты ключом на 13 мм. Начинайте с верхнего регулировочного болта, затем переходите к нижнему крепежному элементу.
Контролируйте сохранение натяжения ремня при затяжке – иногда требуется дополнительная корректировка положения. Прилагайте усилие 50-60 Н·м (Ньютон-метров) при затяжке, используя динамометрический ключ для соблюдения точного момента. Избегайте перекоса корпуса генератора относительно плоскости шкивов.
Последовательность затяжки
- Предварительно затяните верхний регулировочный болт при удержании генератора в нужной позиции
- Затяните нижний крепежный болт кронштейна с указанным моментом силы
- Повторно проверьте натяжение ремня по прогибу (10-15 мм при усилии 10 кгс на середине ветви)
- Докрутите верхний болт до номинального момента при необходимости
| Элемент крепления | Момент затяжки | Инструмент |
|---|---|---|
| Верхний регулировочный болт | 50-60 Н·м | Ключ динамометрический |
| Нижний кронштейн | 55-65 Н·м | Ключ динамометрический |
| Гайка шпильки | 40-50 Н·м | Головка 13 мм |
Обязательно проверьте отсутствие вибрации генератора после запуска двигателя – биение указывает на неправильную установку. При длительной эксплуатации осматривайте крепления каждые 15 000 км: ослабление болтов ведет к ускоренному износу ремня и подшипников.
Проверка свободы вращения навесного оборудования
Обязательно убедитесь в свободном вращении всех узлов, приводимых ремнём, перед установкой нового. Заклинившая помпа, подклинивающий генератор или заедающий подшипник натяжителя моментально повредят новый ремень, что приведёт к повторной разборке и дополнительным затратам. Проверка исключает скрытые проблемы, невидимые при беглом осмотре.
Снимите старый ремень генератора полностью, чтобы исключить любое воздействие на проверяемые агрегаты. Каждый компонент необходимо проворачивать вручную за шкив, оценивая плавность хода и отсутствие посторонних шумов. Не полагайтесь только на визуальный осмотр – механическое сопротивление или стуки требуют немедленного внимания.
Порядок и особенности проверки компонентов
- Генератор: Проверните шкив рукой. Вращение должно быть плавным, без заеданий, скрежета или ощутимого люфта вала. Легкое гудение подшипников допустимо, резкие звуки – нет.
- Помпа системы охлаждения: Проверните шкив водяного насоса. Он обязан вращаться очень легко и бесшумно. Малейшее заедание или шум указывают на необходимость замены помпы, так как её отказ критичен для двигателя.
- Насос гидроусилителя руля (ГУР): Прокрутите шкив насоса ГУР. Движение должно быть плавным, без рывков и повышенного шума. Проверьте отсутствие течей сальника насоса.
- Натяжной ролик (если установлен): Проверните ролик отдельно. Он должен вращаться свободно, без заклиниваний, скрипа или вибраций. Любой дефект ролика требует его замены.
При обнаружении заеданий, чрезмерного шума, люфта или сопротивления вращению на любом из узлов – дальнейшую установку нового ремня прекратите. Сначала устраните неисправность проблемного компонента (замена подшипника, помпы, генератора или ролика). Только после ремонта или замены дефектной детали приступайте к монтажу нового ремня генератора.
Тестовый запуск двигателя и визуальный контроль
Перед запуском двигателя убедитесь, что все инструменты убраны из подкапотного пространства, а ключ зажигания находится в положении "OFF". Проверьте правильность положения нового ремня на всех шкивах (генератор, помпа, коленвал, натяжитель), исключив перекручивание или соскальзывание.
Прокрутите коленчатый вал на 2-3 оборота вручную с помощью ключа за храповик. Это подтвердит свободный ход ремня без заклиниваний и позволит проверить совпадение меток ГРМ (если демонтировался шкив распредвала). Убедитесь, что натяжитель сохраняет расчетное усилие.
Порядок контроля после запуска
Выполните кратковременный запуск двигателя (не более 10 секунд) при снятой крышке радиатора для визуального наблюдения. Обратите внимание на:
- Отсутствие свиста или гула – признаки недостаточного натяжения.
- Ровное движение ремня без биений или сползания со шкивов.
- Стабильность работы генератора (контроль лампы заряда АКБ на панели приборов).
Заглушите мотор и проведите физическую проверку:
- Пальцем надавите на ветвь ремня между генератором и натяжителем. Нормальный прогиб – 5-7 мм при усилии 10 кгс.
- Осмотрите поверхности ремня на предмет следов перегрева (оплавление) или истирания.
- Проверьте крепежные болты натяжителя и генератора на отсутствие самооткручивания.
Повторите запуск на 5-7 минут, доведя обороты до 2500-3000 об/мин. Контролируйте:
| Параметр | Норма |
| Температура ремня | Не выше 60-70°C (теплый, но не обжигающий) |
| Заряд АКБ | 13.8-14.5 В на прогретом двигателе |
| Вибрация | Отсутствие "дрожания" ремня на высоких оборотах |
При выявлении отклонений немедленно заглушите двигатель. Повторно отрегулируйте натяжение или проверьте соосность шкивов. Только после устранения недостатков допустима эксплуатация автомобиля.
