Замена ремня ГРМ на Lada Largus с 16-клапанным двигателем

Статья обновлена: 18.08.2025

Ремень газораспределительного механизма (ГРМ) – критически важный компонент двигателя K4M объемом 1.6 л в Lada Largus.

Обрыв ремня ГРМ гарантированно приводит к встрече клапанов с поршнями, что влечет за собой капитальный ремонт силового агрегата и значительные финансовые затраты.

Данное руководство содержит четкую последовательность действий по замене ремня ГРМ, роликов и помпы с необходимыми нюансами для 16-клапанной версии двигателя.

Необходимые инструменты и расходные материалы

Для замены ремня ГРМ на Lada Largus с 16-клапанным двигателем K4M потребуются следующие расходные материалы: новый ремень ГРМ, натяжной ролик, помпа (водяной насос), ролик обводной, ремень генератора. Настоятельно рекомендуется использовать оригинальные комплектующие или качественные аналоги известных брендов, чтобы избежать преждевременного выхода из строя.

Помимо расходников необходимо подготовить специализированные инструменты: стопоры распредвалов и коленчатого вала, динамометрический ключ для точной затяжки болтов. Также потребуется стандартный набор автомобильных инструментов – головки, трещотка, удлинители и ключи разных размеров.

Расходные материалы:

Ремень ГРМ (оригинальный артикул: 8200493226)
Натяжной ролик (артикул: 8200607916)
Помпа водяная с прокладкой (артикул: 8200271678)
Обводной ролик (артикул: 8200493227)
Ремень генератора (артикул: 8200271678)
Охлаждающая жидкость (4-5 л)

Инструменты:

Специальные фиксаторы:
- Стопор коленвала (тип MD998737)
- Стопоры распредвалов (тип Mot.1577)
Динамометрический ключ (диапазон 20-100 Нм)
Набор головок: 8, 10, 13, 15, 16, 18 мм
Трещотка с удлинителями 125 мм и 250 мм
Торцевые ключи: 13, 15, 18 мм
Отвертки крестовая и плоская
Монтажная лопатка для демонтажа шкивов

Подготовка автомобиля к работам: снятие защиты двигателя

Защита двигателя (металлический или пластиковый поддон) препятствует свободному доступу к ремню ГРМ и навесному оборудованию. Ее демонтаж обязателен перед началом работ на 16-клапанном двигателе Lada Largus.

Автомобиль должен быть установлен на ровной площадке с включенным ручным тормозом и противооткатными упорами под колесами. Убедитесь, что двигатель остыл до безопасной температуры во избежание ожогов.

Инструменты и подготовка

Для снятия потребуются: головка на 10 мм с трещоткой, вороток, удлинитель, домкрат и страховочные подставки. Наденьте защитные очки и перчатки.

Поддомкратьте переднюю часть автомобиля за штатные точки, установите на подставки. Снимите передние колеса для увеличения рабочего пространства.
Очистите защиту от грязи щеткой, чтобы предотвратить попадание абразива в моторный отсек при демонтаже.
Найдите крепежные элементы:
- 4 болта по периметру защиты (2 передних, 2 задних)
- Дополнительные винты крепления к брызговикам (при наличии)
Обработайте резьбовые соединения проникающей смазкой WD-40, если присутствуют следы коррозии.

Открутите все крепежные болты против часовой стрелки, используя головку с удлинителем. Придерживайте защиту свободной рукой во избежание падения. Снимите элемент, аккуратно выведя его через арку колеса.

Демонтаж переднего правого колеса и подкрылка

Установи автомобиль на ровную площадку, затяни ручной тормоз и подложи противооткатные упоры под левое заднее колесо. Ослабь болты крепления переднего правого колеса, используя баллонный ключ, пока автомобиль стоит на земле.

Подними переднюю правую часть домкратом, предварительно установив его в штатное место на пороге (усиленной площадке кузова). Надежно зафиксируй автомобиль на подставке-козлике, после чего полностью сними колесо, выкрутив все болты крепления.

Демонтаж подкрылка

Сними пластиковые заглушки или выкрути саморезы крепления подкрылка к брызговику и переднему бамперу. Отсоедини фиксаторы крепления подкрылка к кузову в арке колеса:

Пластиковые пистоны - поддень отверткой центральный штифт и извлеки полностью
Винты-саморезы - выкрути крестовой отверткой или шуруповертом
Гайки на зажимных шпильках - сними ключом на 10

Аккуратно потяни подкрылок вниз и наружу, освобождая фиксаторы по периметру. Проверь отсутствие скрытых креплений в задней части у порога. Полностью сними деталь, убрав ее в сторону.

Проверь состояние крепежных элементов подкрылка. Поврежденные пистоны или саморезы замени новыми.

Ослабление привода генератора и компрессора кондиционера

Для доступа к ремню ГРМ предварительно ослабьте натяжение сервисного ремня, приводящего генератор и компрессор кондиционера. Работу выполняйте на остывшем двигателе при снятой минусовой клемме АКБ. Осмотрите трассу ремня – убедитесь в отсутствии масляных подтёков, трещин или расслоений на ручьях шкивов.

Найдите автоматический натяжитель сервисного ремня в нижней части двигателя со стороны правого колеса. Его корпус оснащён квадратным отверстием под ключ-трещотку (размер 1/2"). Вставьте инструмент в гнездо, проверните натяжитель против часовой стрелки до ослабления ремня. Удерживайте механизм в этом положении.

Порядок демонтажа сервисного ремня

Снимите правое переднее колесо и защитный пластиковый кожух двигателя.
Проверните натяжитель спецключом до максимального ослабления.
Сдвиньте ремень со шкива генератора рукой.
Аккуратно стяните ремень со шкивов коленвала и компрессора кондиционера.
Плавно отпустите натяжитель в исходное положение.

При установке нового ремня заведите его на шкивы в строгой последовательности: коленвал → компрессор кондиционера → генератор. Проверните натяжитель ключом, наденьте ремень на шкив генератора последним, затем отпустите механизм. Убедитесь, что ремень не перекручен и полностью сел в ручьи всех шкивов.

Контрольный параметр	Норма
Прогиб ремня между шкивами	4–6 мм при усилии 10 кгс
Соосность шкивов	Допуск ±1 мм
Рабочий ресурс ремня	Не более 60 000 км

Извлечение приводного ремня навесных агрегатов

Ослабьте натяжение приводного ремня вспомогательных агрегатов. Для этого найдите регулировочный болт натяжителя, расположенный на кронштейне генератора. Ослабьте контргайку регулировочного болта, используя ключ на 13 мм.

Поворачивайте регулировочный болт против часовой стрелки специальным ключом или торцевой головкой до полного ослабления натяжения ремня. Убедитесь, что ремень свободно проворачивается рукой вокруг шкивов всех агрегатов.

Последовательность демонтажа ремня

Снимите ослабленный ремень со шкивов в следующем порядке:

Снимите ремень со шкива генератора
Отведите ремень от шкива насоса гидроусилителя руля
Снимите ремень со шкива компрессора кондиционера (при наличии)
Снимите ремень с шкива помпы системы охлаждения
Освободите ремень со шкива коленчатого вала

После демонтажа проверьте состояние роликов и шкивов на предмет:

Выработки на рабочих поверхностях
Люфта подшипников
Наличия масляных пятен или загрязнений

Зафиксируйте положение натяжителя в ослабленном состоянии для удобства установки нового ремня после завершения работ с ГРМ. Уберите демонтированный ремень из рабочей зоны во избежание случайного использования.

Фиксация маховика в положении ВМТ

Для точной установки поршня первого цилиндра в верхнюю мертвую точку (ВМТ) требуется заблокировать маховик двигателя через технологическое отверстие в картере сцепления. Специальное отверстие с резьбой расположено на левой стороне блока цилиндров, напротив зубчатого венца маховика.

Очистите область вокруг заглушки от грязи перед демонтажем. Выверните пластиковую заглушку ключом на 10 мм, после чего вставьте в отверстие фиксирующий штифт (оригинальный инструмент Lada 67.7820.9500 или подходящий аналог длиной не менее 60 мм). Проворачивайте коленчатый вал за болт крепления шкива по часовой стрелке до момента плотного контакта штифта с маховиком.

Ключевые этапы фиксации

Убедитесь, что метка на шкиве коленвала совпала с треугольным вырезом на крышке масляного насоса
Проверьте совпадение установочных меток на шкивах распредвалов с фиксаторами фаз (при наличии)
Зафиксируйте положение коленвала стопорным штифтом через отверстие картера

Контрольные признаки правильной установки:

Штифт входит в паз маховика без зазора
Коленвал не проворачивается при приложении усилия
Кулачки распредвалов 1 цилиндра направлены наружу ("домиком")

Важно! Не пытайтесь проворачивать двигатель за болт распредвалов – используйте только коленчатый вал. При отсутствии заводского фиксатора допускается применение отвертки подходящего диаметра, но это повышает риск повреждения маховика.

Параметр	Значение
Диаметр фиксатора	8 мм
Глубина посадки	15-20 мм
Угол поворота коленвала	Только по часовой стрелке

Проверка совпадения меток распредвалов

После установки нового ремня ГРМ критически важно проверить точность совмещения меток на распредвалах. Для этого коленчатый вал проворачивается на два полных оборота (720°) по часовой стрелке за болт крепления шкива, используя ключ на 17. Манипуляция выполняется плавно, без рывков, чтобы исключить перескок зубьев ремня.

При проворачивании контролируйте усилие: при появлении сопротивления (например, при нахождении поршней в ВМТ) немедленно остановитесь. Убедитесь, что метки на шкивах распредвалов после двух оборотов вернулись в исходное положение относительно отливов на задней защитной крышке механизма ГРМ.

Ключевые точки контроля

Впускной распредвал: метка на шестерне должна совпасть с треугольным выступом крышки ГРМ.
Выпускной распредвал: метка (риска) на шкиве обязана точно выровняться с угловой платформой крышки.
Шкив коленвала: метка на зубчатом шкиве (или маховике) должна быть строго напротив прилива на масляном насосе.

При несовпадении даже одной метки ремень считается установленным неправильно. Повторите процедуру натяжения и проворачивания коленвала. Пренебрежение точностью совмещения приведёт к встрече клапанов с поршнями при запуске двигателя.

Ослабление натяжителя ремня ГРМ

Натяжитель расположен справа от шкива коленвала и фиксируется центральным болтом. Для доступа к нему убедитесь, что метки ГРМ на шкивах распредвалов и коленвала предварительно совмещены – это предотвратит перескок ремня при ослаблении. Проверьте состояние фиксатора натяжителя: если установлена заводская пластмассовая заглушка, её необходимо аккуратно извлечь перед началом работ.

Вставьте шестигранный ключ на 6 мм в технологическое отверстие корпуса натяжителя. Удерживая ключ, ослабьте крепёжный болт натяжителя рожковым ключом на 15 мм или головкой – вращение против часовой стрелки. Не допускайте полного выкручивания болта! Достаточно ослабить его на 2-3 оборота, чтобы корпус натяжителя получил свободу движения.

Порядок действий

Зафиксируйте корпус натяжителя шестигранником
Ослабьте крепёжный болт на 15 мм
Поверните корпус по часовой стрелке до ослабления натяжения ремня
Контролируйте положение ремня – он должен свободно сдвигаться пальцем на 90° между шкивами

Важно: Если натяжитель не проворачивается, не прикладывайте чрезмерное усилие – проверьте, не заклинил ли подпружиненный механизм. После ослабления сразу демонтируйте ремень ГРМ, чтобы исключить случайное смещение шкивов.

Снятие старых роликов и демпфера

Ослабьте болт крепления натяжного ролика, используя ключ или головку с воротком. Удерживайте ролик от проворачивания, после чего полностью выкрутите фиксирующий болт. Снимите натяжной ролик вместе с пружинным механизмом, аккуратно отведя его в сторону от блока цилиндров.

Перейдите к обводному ролику: зафиксируйте его корпус рукой или стопорным инструментом. Выкрутите центральный болт крепления против часовой стрелки, затем снимите ролик с посадочного штифта. Проверьте состояние посадочного места – при наличии загрязнений очистите поверхность ветошью.

Демонтаж демпфера крутильных колебаний

Перед снятием демпфера отметьте его положение относительно шкива коленвала мелом или маркером – это упростит установку нового элемента. Выкрутите шесть болтов крепления звездообразно (крест-накрест) для предотвращения перекоса. Используйте торцевой ключ с удлинителем, придерживая демпфер от проворачивания.

Аккуратно снимите демпфер с коленчатого вала. Если элемент "прикипел", аккуратно обработайте соединение проникающей смазкой. Не применяйте ударные инструменты – возможна деформация посадочного фланца.

Важные нюансы:

Обводной ролик часто требует усилия при демонтаже из-за конусной посадки
Болты натяжителя и демпфера имеют левую резьбу – убедитесь в правильном направлении откручивания
Не допускайте падения пружины натяжителя – возможна потеря упругости

Компонент	Тип крепления	Инструмент
Натяжной ролик	Болт M8	Головка 13 мм
Обводной ролик	Болт M10	Головка 16 мм
Демпфер	6 болтов M6	Головка 10 мм

Удаление отработавшего ремня ГРМ

Снимите защитный кожух ремня ГРМ, открутив крепежные болты крестовой отверткой или ключом на 10. Осторожно демонтируйте пластиковый корпус, избегая деформации элементов. Проверьте состояние кожуха – трещины или повреждения требуют замены.

Ослабьте натяжитель ремня, повернув его эксцентриковый механизм против часовой стрелки ключом на 17. Фиксируйте положение специальным штифтом (2-3 мм) или отверткой через технологическое отверстие в корпусе натяжителя. Контролируйте ослабление – ремень должен потерять натяг.

Демонтаж ремня

Сдвиньте ремень со шкивов в следующем порядке:

Со шкива насоса охлаждающей жидкости
С зубчатого шкива коленчатого вала
С ролика-обводки (при наличии)
Со шкива распредвалов

Извлеките ремень строго без проворачивания коленвала или распредвалов во избежание риска удара клапанов. При затрудненном доступе к шкивам временно снимите правое переднее колесо и подкрылок.

Проведите ревизию смежных компонентов:

Компонент	Проверяемые параметры
Натяжной ролик	Люфт подшипника, плавность вращения
Водяной насос	Подтекание антифриза, шум при прокрутке
Уплотнители	Масляные следы на шкивах

Важно: маркируйте положение шкивов мелом при наличии сомнений в совпадении меток. Уберите старый ремень из рабочей зоны – повторное использование недопустимо даже при видимом отсутствии повреждений.

Очистка зубчатых шкивов перед установкой

Чистота контактных поверхностей зубьев шкивов – критически важный этап перед монтажом нового ремня ГРМ на двигателе Lada Largus 16V. Любые загрязнения (масло, пыль, песок, старые частицы резины) на зубьях шкивов коленвала, распредвалов и помпы резко увеличивают риск проскальзывания ремня. Даже микроскопические частицы абразива действуют как наждак, ускоряя износ нового ремня изнутри, что может привести к его преждевременному обрыву или перескакиванию зубьев.

Категорически избегайте использования агрессивных растворителей (бензин, ацетон, уайт-спирит), способных повредить структуру резины смежных деталей или смыть заводскую смазку с подшипников помпы/натяжителей. Также недопустимо применение металлических щеток, скребков или наждачной бумаги – они оставляют царапины и задиры на металле шкивов, создавая очаги повышенного износа ремня и нарушая точность зацепления.

Правильная процедура очистки

Для эффективной и безопасной очистки зубчатых шкивов потребуется:

Чистая ветошь без ворса (микрофибра, х/б без пуха)
Очиститель тормозов (специальный аэрозоль, быстро испаряется, не оставляет масляной пленки)
Пластиковая щетка с мягкой щетиной (старая зубная щетка подойдет)
Сжатый воздух (баллончик или компрессор)

Последовательность действий:

Обильно нанесите очиститель тормозов на зубья каждого шкива и прилегающие поверхности.
Аккуратно пройдитесь пластиковой щеткой по каждому зубу, удаляя стойкие загрязнения. Движения – вдоль зуба, без сильного нажима.
Протрите шкивы чистой ветошью, удаляя размягченную грязь и остатки очистителя.
Повторите пункты 1-3 при необходимости, пока ветошь не будет оставаться чистой после протирки.
Тщательно продуйте шкивы сжатым воздухом, особенно впадины между зубьями и места у посадочных фланцев, чтобы удалить все остатки грязи и ворсинки.

Финальная проверка:

Что проверить	Критерий чистоты
Поверхность зубьев	Абсолютно чистая, сухая, без видимых загрязнений, масляных пятен или ворса
Боковые поверхности шкивов	Чистые, без налипшей грязи или следов старого ремня
Зазоры между зубьями	Не должно быть застрявших частиц металла, песка или резины

Только после достижения идеальной чистоты всех зубчатых поверхностей можно приступать к установке нового ремня ГРМ. Пренебрежение этой процедурой значительно сокращает ресурс дорогостоящего комплекта и ставит под угрозу целостность двигателя.

Размещение нового ремня по шкивам с соблюдением маркировки

Перед установкой нового ремня ГРМ убедитесь в правильности совмещения меток на шкивах коленчатого и распределительных валов с неподвижными указателями на блоке цилиндров и крышке привода. Коленчатый вал должен быть зафиксирован в положении ВМТ первого цилиндра специальным штифтом через отверстие в картере сцепления.

Снимите защитную заглушку с нового ремня, избегая контакта с маслом или антифризом. Внимательно изучите маркировку на изделии: стрелки направления вращения и надписи "FRONT" (передняя сторона) должны быть обращены наружу от двигателя. Не допускается перекручивание ремня при монтаже.

Последовательность установки

Наденьте ремень на шкив коленвала, совместив белую линию на тыльной стороне ремня с меткой на шестерне.
Проведите ремень через натяжной ролик и обводной ролик (при наличии), сохраняя маркировку наружу.
Заведите ремень на шкив помпы, затем на шкив выпускного распредвала, контролируя совпадение меток.
Зафиксируйте ремень на шкиве впускного распредвала, проверяя белую линию на ремне напротив установочной точки на шестерне.

При отсутствии заводских меток на ремне самостоятельно нанесите контрастные отметки несмываемым маркером на тыльной стороне напротив валовых меток перед демонтажем старого ремня. После натяжения проверьте точность совпадения всех меток при двукратном проворачивании коленвала на 360° рукояткой.

Элемент привода	Тип метки	Расположение
Коленчатый вал	Литой треугольник	Шестерня противовеса
Выпускной распредвал	Риска	Торец шкива
Впускной распредвал	Сквозное отверстие	Фланец шкива

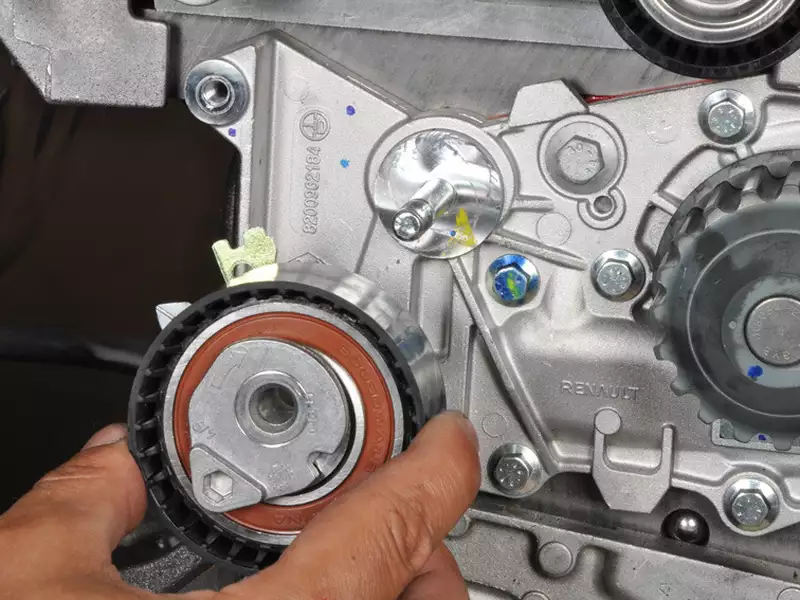

Монтаж новых роликов и натяжного устройства

Установите новый натяжной ролик на штатное место, совместив монтажные отверстия с резьбовыми втулками блока цилиндров. Затяните крепежные болты предварительно без усилия – окончательная фиксация выполняется после натяжения ремня. Следите за правильной ориентацией детали: стрелка на корпусе ролика должна указывать направление вращения (по ходу движения ремня).

Смонтируйте опорные ролики, заменив оба экземпляра независимо от их визуального состояния. Убедитесь, что каждый ролик свободно вращается без заеданий и посторонних шумов. При установке пластмассовых роликов избегайте ударов по подшипнику – прилагайте усилие только к наружному металлическому кольцу.

Процедура натяжения ремня

Ослабьте болт фиксации натяжителя гаечным ключом на 13 мм. Проверните шестигранник регулировочного механизма по часовой стрелке специальным ключом до совпадения меток:

Риска на корпусе натяжителя
Выступа на поворотном рычаге

Удерживая натяжитель в достигнутом положении, затяните фиксирующий болт моментом 25–30 Н∙м. Проверьте правильность положения ремня в плоскостях роликов – он должен находиться строго по центру без перекосов.

Компонент	Момент затяжки	Контрольный признак
Болт натяжителя	25–30 Н∙м	Совпадение контрольных меток
Болты опорных роликов	45–50 Н∙м	Отсутствие люфта вращения

Проверните коленчатый вал на два полных оборота ключом за болт крепления шкива. Повторно проконтролируйте совпадение меток ГРМ и положение указателя натяжителя – риски должны остаться совмещенными. При ослаблении натяжения повторите регулировку.

Натяжение ремня с помощью ключа и контролем по метке

Проверьте совпадение меток на шкивах распредвалов и коленвала со стационарными указателями на блоке двигателя и задней крышке ремня. Коленвал зафиксируйте специальным штифтом через отверстие в картере сцепления. Ослабьте гайку натяжного ролика на ¼ оборота.

Вставьте ключ-трещотку с головкой на 15 мм в квадратное отверстие натяжителя. Плавно поворачивайте ключ против часовой стрелки до момента, когда указатель натяжителя совместится с центральной риской на корпусе. Удерживая это положение, затяните гайку ролика моментом 27–33 Н·м.

Контроль правильности натяжения

Проверните коленвал на 2 полных оборота по часовой стрелке обычным ключом за болт крепления шкива. Повторно убедитесь в:

Точном совпадении всех установочных меток
Положении указателя натяжителя строго напротив центральной метки
Отсутствии перекоса ремня на шкивах

При отклонениях повторите процедуру натяжения. Запрещено проворачивать двигатель за болт распредвала или использовать ударные инструменты!

Элемент	Параметр контроля	Норма
Натяжной ролик	Усилие проворачивания	Свободный ход отсутствует
Указатель натяжителя	Положение после 2 оборотов	Центральная риска (±0.5 мм)
Ремень ГРМ	Прогиб между шкивами	Не допускается

Окончательно затяните болт фиксации коленвала (момент 180–190 Н·м) и установите защитные кожухи. Запуск двигателя производите только после визуальной проверки отсутствия инструмента в моторном отсеке.

Проверочные прокручивания коленвала после натяжки

После фиксации натяжного ролика и нанесения контрольной метки выполните два полных оборота коленчатого вала за болт крепления шкива строго по часовой стрелке. Используйте для этого торцевой ключ на 19 мм без удлинителей, избегая резких движений.

Проверьте совпадение установочных меток на шкивах распредвалов и маховике после каждого оборота. Любое отклонение даже на 1 зуб требует немедленного ослабления натяжителя и повторной регулировки положения ремня.

Контрольные операции после прокрутки

Убедитесь в плавности хода ремня без перекосов и перегибов
Проверьте натяжение в зоне между выпускным распредвалом и роликом – прогиб не должен превышать 4-5 мм при усилии 2 кг
Осмотрите ремень на предмет смещения относительно зубьев шкивов

Параметр	Нормальное значение
Усилие проворачивания	Без заеданий, с равномерным сопротивлением
Совпадение меток	Полное выравнивание после 2 оборотов
Зазор натяжителя	7.5-8.5 мм (для гидронатяжителя)

При несовпадении меток ослабьте гайку натяжителя и снимите ремень
Вручную выставьте распредвалы и коленвал по нулевым отметкам
Повторите установку ремня по схеме: коленвал → насос ГУР → натяжной ролик → впускной распредвал → выпускной распредвал

После успешной проверки прокрутите двигатель стартером на 8-10 секунд без запуска (сняв предохранитель топливного насоса), затем повторно убедитесь в точности меток и отсутствии посторонних шумов.

Установка приводного ремня и натяжка генератора

Наденьте новый приводной ремень на шкивы в соответствии со схемой обводки, указанной на защитном кожухе или в технической документации. Убедитесь, что зубчатая сторона ремня правильно зацеплена со шкивом коленчатого вала, а гладкая поверхность контактирует со шкивом генератора и насоса гидроусилителя руля (при наличии). Проверьте отсутствие перекручивания ремня и его полную посадку в ручьях всех шкивов.

Ослабьте гайку нижнего крепления генератора и болт регулировочной планки. Монтировкой или специальным рычагом сместите генератор от двигателя для создания требуемого натяжения ремня. Удерживая генератор в этом положении, затяните регулировочный болт планки с моментом 25–27 Н·м, после чего зафиксируйте нижнюю гайку крепления моментом 55–60 Н·м. Избегайте чрезмерного натяга – это вызывает перегруз подшипников.

Проверка натяжения приводного ремня

Правильность натяжения контролируйте методом прогиба:

Нажмите пальцем на ремень посередине самого длинного пролёта между шкивами
Нормальный прогиб составляет 5–7 мм при усилии 10 кгс
Ремень должен пружинить без скрипа и проскальзывания

Проведите визуальный осмотр на отсутствие перекосов. Запустите двигатель на 1–2 минуты, затем повторно проверьте натяжение – после первоначальной приработки возможно ослабление. При необходимости выполните коррекцию регулировочным болтом.

Обратная сборка всех защитных элементов

После завершения установки и натяжения ремня ГРМ, приступайте к монтажу защитных кожухов. Убедитесь, что все фиксирующие элементы (болты, защёлки) очищены от грязи и следов масла. Последовательно закрепите внутренний пластиковый кожух, совместив его направляющие штифты с отверстиями на блоке цилиндров, затем наружный кожух, соблюдая правильное положение относительно меток ГРМ.

Проверьте отсутствие перекосов и зазоров между секциями кожухов, особенно в зоне шкива коленвала. Затяните болты крестообразно с моментом 8–10 Н∙м, избегая деформации пластика. Установите на место кронштейн генератора, совместив его с проушиной двигателя, и зафиксируйте гайкой с шайбой.

Порядок монтажа навесного оборудования

Генератор: Наденьте ремень на шкив, оттяните регулировочной планкой, затяните крепёжную гайку и фиксирующий болт (момент 25 Н∙м).
Насос ГУР: Совместите с кронштейном, закрепите болтами (18–20 Н∙м), установите ремень и отрегулируйте натяжение эксцентриковым роликом.
Демпфер коленвала: Совместите шпонку паза с меткой на валу, затяните центральный болт динамометрическим ключом (160–180 Н∙м + доворот на 90°).

Важно: Перед запуском двигателя вручную проверните коленвал за болт крепления демпфера на 2 полных оборота. Контролируйте отсутствие затираний ремня о кожухи и плавность хода.

Элемент	Момент затяжки	Особенности
Болты кожухов ГРМ	8–10 Н∙м	Равномерно по диагонали
Кронштейн генератора	45–50 Н∙м	Гайка M10 с пружинной шайбой
Болт демпфера	160–180 Н∙м + 90°	Обязательна замена болта

Контрольная проверка работы двигателя

Запустите двигатель после завершения монтажа и дайте ему поработать на холостых оборотах 2-3 минуты. Внимательно отслеживайте любые нехарактерные звуки: стук, свист или металлический скрежет, указывающие на ошибки сборки или неправильное натяжение ремня. Проверьте отсутствие вибраций, превышающих обычный уровень.

Плавно повысьте обороты до 2500-3000 об/мин, удерживая их 30-40 секунд. Прослушайте реакцию двигателя под нагрузкой – посторонние шумы при изменении частоты вращения коленвала критичны. Убедитесь в стабильности работы и отсутствии пропусков зажигания. Проверьте индикатор "Check Engine" – его активация требует немедленной диагностики.

Порядок дальнейшей проверки

Визуальный осмотр:
- Проконтролируйте отсутствие подтёков технических жидкостей в зоне ремня ГРМ
- Убедитесь в правильном положении меток ГРМ (через смотровое окно кожуха)
Тест-драйв:
- Совершите короткую поездку (5-7 км) с плавным набором скорости
- Проверьте реакцию на резкое нажатие педали газа
- Оцените тяговые характеристики в диапазоне 1500-4000 об/мин

После остановки двигателя повторно осмотрите узлы ГРМ – смещение меток или изменение натяжения ремня недопустимы. При выявлении отклонений немедленно прекратите эксплуатацию и проведите повторную диагностику. Первые 100 км избегайте экстремальных нагрузок и высоких оборотов.

Список источников

При подготовке материала о замене ремня ГРМ на Lada Largus с 16-клапанным двигателем использовались проверенные технические источники, гарантирующие точность процедуры и соответствие спецификациям производителя. Основное внимание уделялось официальной документации и практическому опыту сертифицированных специалистов.

Все указанные ресурсы содержат актуальные данные о параметрах затяжки, схемах расположения меток ГРМ, особенностях демонтажа навесного оборудования и других критически важных аспектах работ. Особое значение придавалось источникам с подтверждёнными схемами установки фаз газораспределения.

Официальное руководство по ремонту Lada Largus от АвтоВАЗ
Сервисный мануал двигателя K4M (Renault-Nissan)
Технические бюллетени дилерских СТО Lada
Инструкции по ТО от производителя комплектующих (Contitech, Gates)
Протоколы сервисных работ Renault Logan II (аналог по силовой установке)
Отчёты о инженерных испытаниях ремней ГРМ (ISO 9013)
Мастер-классы сертифицированных технических тренеров АвтоВАЗ
Форум технических специалистов Lada.Expert (архив обсуждений)
