Замена салонного фильтра Рено Дастер своими руками
Статья обновлена: 18.08.2025
Чистый воздух в салоне Рено Дастер напрямую зависит от состояния салонного фильтра. Этот скромный компонент задерживает пыль, аллергены, выхлопные газы и дорожную сажу, защищая здоровье водителя и пассажиров.
Своевременная замена фильтра критически важна для эффективной работы системы вентиляции и кондиционирования. Засорённый элемент ухудшает воздушный поток, вызывает неприятные запахи и повышает нагрузку на вентилятор.
Процедура замены в Renault Duster не требует специальных навыков или инструментов. Расположение фильтра под бардачком позволяет большинству владельцев выполнить эту операцию самостоятельно за 15-20 минут.
Определение местоположения салонного фильтра в Рено Дастер
Салонный фильтр в автомобиле Renault Duster расположен в центральной части торпедо со стороны переднего пассажира. Для доступа к нему необходимо открыть бардачок (вещевой ящик) и демонтировать его крепления.
После снятия бардачка вы увидите пластиковую крышку прямоугольной формы размером примерно 15х20 см, закрепленную на воздуховоде системы вентиляции. Эта крышка удерживается фиксаторами или клипсами и является непосредственным местом установки фильтрующего элемента.
Пошаговая идентификация
- Откройте перчаточный ящик до упора
- Найдите боковые фиксаторы бардачка:
- Сожмите боковые стенки ящика
- Аккуратно выведите выступы из направляющих пазов
- Исследуйте заднюю стенку ниши бардачка:
- Обратите внимание на серую/черную крышку с защелками
- Найдите маркировку «AIRBAG» или «FILTER» (на некоторых моделях)
- Отогните фиксаторы крышки:
- Используйте плоскую отвертку для поддевания клипс
- Потяните крышку на себя
| Визуальные ориентиры | Особенности |
|---|---|
| Пластиковый корпус бежевого/серого цвета | Расположен за электронным блоком управления климатом |
| Горизонтальные защелки (2-4 шт.) | Крепление без болтовых соединений |
| Стрелка воздушного потока на корпусе | Направлена в сторону салона |
Важно: На рестайлинговых моделях (после 2015 года) доступ может требовать дополнительного демонтажа декоративной накладки под бардачком. Фильтр всегда устанавливается перед вентилятором отопителя, что защищает его от попадания крупного мусора.
Освобождение перчаточного ящика от содержимого
Полностью опустошите перчаточный ящик от всех предметов: документов, салфеток, мелких вещей и прочего содержимого. Проверьте углы и заднюю стенку на наличие мелких предметов, которые могли закатиться.
Сожмите боковые стенки бардачка по направлению к центру, преодолевая сопротивление пластиковых фиксаторов. Делайте это одновременно с обеих сторон, чтобы освободить крепления без повреждений.
Последовательность демонтажа
- Нащупайте выступы-ограничители на боковинах ящика
- Потяните бардачок вниз до характерного щелчка
- Продолжайте опускать крышку до горизонтального положения
| Ошибка | Последствие |
| Резкое выдергивание | Поломка фиксаторов |
| Неполное сжатие | Застревание механизма |
После опускания крышки вы обнаружите пластиковую заглушку или крепежную планку фильтра – это подтверждает правильность действий. Важно: не прикладывайте чрезмерное усилие при деформации боковин.
Отсоединение ограничительной тросика бардачка
Ограничительный тросик предотвращает полное выпадение бардачка при открывании, фиксируясь на боковой стенке консоли. Для доступа к корпусу салонного фильтра требуется временно отсоединить этот элемент.
Тросик закреплён в пластиковом фиксаторе с гибким язычком-защёлкой. Необходимо аккуратно освободить крепление без применения чрезмерной силы, чтобы не повредить клипсу или сам тросик.
Последовательность действий
- Полностью откройте бардачок до характерного натяжения тросика
- Определите место крепления: левая боковая стенка бардачка (со стороны водителя)
- Зафиксируйте фиксатор пальцами одной руки
- Сожмите гибкий язычок защёлки большим и указательным пальцами
- Плавно потяните металлический наконечник тросика в сторону салона
Важно: Не выдёргивайте тросик резко – это может привести к:
- Поломке пластикового фиксатора
- Деформации язычка-защёлки
- Выскальзыванию тросика из защитной оплётки
После отсоединения отведите тросик в сторону, обеспечив свободный доступ к монтажному люку фильтра. Для обратной установки просто вставьте металлический наконечник в фиксатор до характерного щелчка.
Снятие боковых креплений перчаточного ящика
Откройте перчаточный ящик до упора, чтобы получить доступ к боковым зонам крепления. Найдите пластиковые фиксаторы-защелки, расположенные симметрично на левой и правой внутренних стенках бардачка возле петель.
Возьмитесь пальцами за центральную часть каждого фиксатора, слегка надавив внутрь по направлению к салону. Одновременно потяните край перчаточного ящика на себя, пока не услышите характерный щелчок освобождения защелки.
Последовательность действий
- Левый фиксатор: нажмите большим пальцем правой руки на выступ защелки, левой рукой аккуратно оттягивая левый край бардачка вперед
- Правый фиксатор: повторите операцию зеркально, используя левую руку для нажатия, а правую – для подтягивания
- Контролируйте усилие: при сопротивлении проверьте полное открытие бардачка и отсутствие помех со стороны торцевой заглушки
| Элемент | Расположение | Особенности демонтажа |
|---|---|---|
| Левая защелка | На 3 см ниже сгиба петли | Требует смещения влево при нажатии |
| Правая защелка | Напротив воздуховода климат-контроля | Чувствительна к перекосу – давите строго перпендикулярно |
После отщелкивания обеих сторон плавно опустите бардачок вниз на 45 градусов. Не поднимайте его резко вверх – ограничительные тросики должны остаться неповрежденными.
Аккуратное извлечение бардачка из посадочного места
Перед демонтажем убедитесь, что бардачок полностью опущен и фиксатор в положении «открыто». Заведите пальцы обеих рук за верхние боковые стенки ящика, ближе к центральной оси автомобиля. Сожмите пластиковые стенки внутрь, чтобы освободить фиксирующие выступы от ответных пазов на торпедо.
Прикладывайте равномерное усилие строго перпендикулярно плоскости бардачка, избегая перекосов. Одновременно потяните модуль на себя, контролируя выход левого и правого креплений. Если ощущается сопротивление – проверьте, не остались ли мелкие предметы в задних отсеках, мешающие движению.
Ключевые этапы процесса
- Освобождение фиксаторов: нажмите на гибкие боковины у задней стенки до характерного щелчка
- Траектория извлечения: ведите бардачок по прямой без подъёма/опускания
- Контроль элементов: следите за тросом привода замка и проводкой подсветки (если подключена)
| Типовая ошибка | Последствие | Профилактика |
| Резкий рывок | Поломка крепежных ушей | Плавное вытягивание без усилия на крайние точки |
| Перекос при демонтаже | Закусывание направляющих | Параллельное движение относительно панели торпедо |
После снятия осмотрите посадочные гнёзда на предмет трещин. Важно: не отсоединяйте разъёмы электрооборудования без необходимости – это потребует последующей инициализации систем.
Открытие крышки отсека салонного фильтра
Откройте бардачок в салоне автомобиля до упора, нажав на боковые ограничители и сняв его с креплений. Потяните верхнюю часть бардачка вниз и на себя, чтобы освободить фиксаторы по бокам, после чего полностью снимите его.
За бардачком расположен пластиковый кожух с горизонтальной защелкой. Нажмите пальцем на центральный выступ защелки по направлению вверх, одновременно поддевая нижний край крышки отсека фильтра. Отсоедините крепления и аккуратно снимите крышку.
Важные нюансы
- Не применяйте силу – фиксаторы пластиковые и могут сломаться
- Обратите внимание на положение защелки перед установкой обратно
- Проверьте уплотнитель крышки на наличие повреждений
После демонтажа крышки станет доступен отсек салонного фильтра. Убедитесь, что все крепежные элементы остались на месте и не потерялись в процессе снятия.
Извлечение старого воздушного фильтра салона

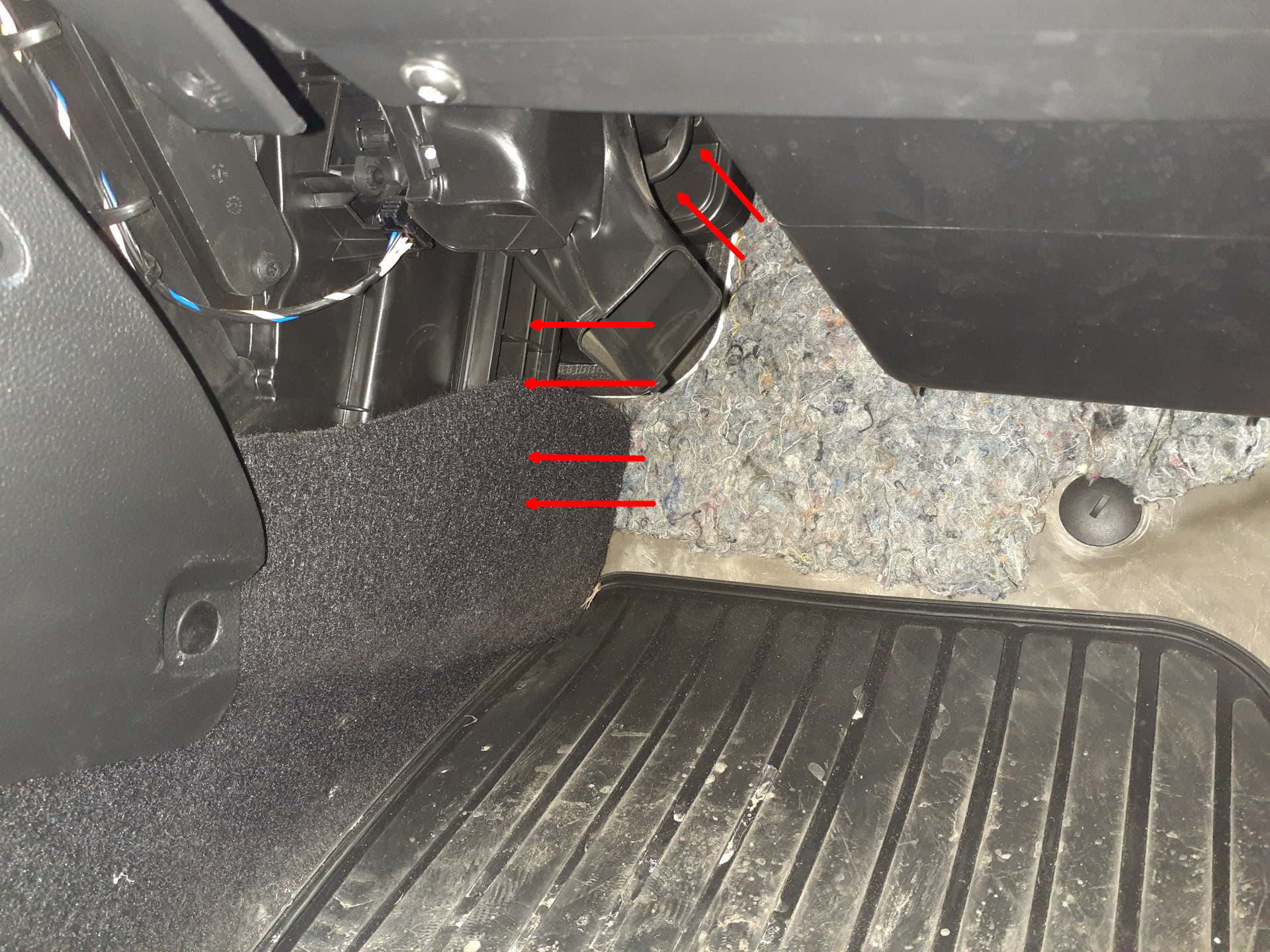

Фильтр расположен за перчаточным ящиком (бардачком) в ножном пространстве переднего пассажира. Для доступа необходимо полностью опустить вещевой ящик, предварительно освободив его от содержимого.
После опускания бардачка взгляду откроется прямоугольная пластиковая крышка размером ~15×20 см, закреплённая на корпусе системы вентиляции. Крепление осуществляется двумя боковыми пластмассовыми защёлками, чувствительными к резким движениям.
Пошаговая инструкция
- Пальцами рук сожмите боковые стенки крышки фильтра одновременно с двух сторон
- Потяните крышку на себя и вниз до характерного щелчка освобождения защёлок
- Аккуратно извлеките защитную крышку, избегая её деформации
- Визально определите ориентацию старого фильтра – стрелка на рамке должна указывать вниз в направлении пола
- Захватите выступающий край фильтра большим и указательным пальцами
- Плавно вытяните элемент горизонтально без перекосов
При наличии мусора в посадочном гнезде – удалите его пылесосом или сухой ветошью перед установкой нового фильтра. Не допускайте попадания грязи в открытый воздуховод.
Очистка отсека фильтра салона
После извлечения старого фильтра тщательно осмотрите посадочный отсек. Используйте пылесос с узкой насадкой для удаления крупного мусора, листьев и основной массы пыли со дна корпуса и стенок. Особое внимание уделите углублениям и направляющим пазам – там скапливается больше всего загрязнений.
Обработайте труднодоступные участки влажными салфетками без ворса или микрофиброй, смоченной в мыльном растворе. Избегайте обильного смачивания пластиковых деталей – вода не должна попадать на электронные компоненты или вентилятор системы климат-контроля, расположенные ниже фильтровального блока.
Ключевые этапы обработки
- Вертикальные стенки: протрите направляющие для фильтра от пыли и жирных пятен
- Дренажные отверстия: проверьте проходимость водоотводных каналов по краям корпуса
- Уплотнительные резинки: очистите от грязи контур герметизации крышки
| Материал | Назначение | Важно! |
|---|---|---|
| Пылесос | Удаление сухого мусора | Мощность не выше 1000Вт |
| Микрофибра | Влажная протирка | Отжатая до состояния легкой влажности |
| Сжатый воздух | Продувка зазоров | Подавать под углом 45° |
- Продуйте стыки крышки компрессором (при наличии)
- Удалите остатки влаги сухой тканью
- Дождитесь полного высыхания поверхности перед установкой нового фильтра
Правильная ориентация нового фильтра при установке
Крайне важно установить новый салонный фильтр правильной стороной по направлению воздушного потока. На корпусе абсолютно каждого фильтра (угольного, обычного или комбинированного) нанесены специальные маркировочные стрелки.
Эти стрелки однозначно указывают требуемое направление движения воздуха через фильтрующий материал. Игнорирование данной маркировки приведет к значительному снижению эффективности фильтрации, увеличению нагрузки на вентилятор печки и возможному появлению посторонних шумов в системе.
Как определить правильное положение
При установке фильтра в посадочный отсек (расположенный за бардачком со стороны переднего пассажира):
- Найдите стрелки на торце или боковой поверхности рамки нового фильтра. Они могут быть нанесены краской, быть тиснеными или в виде наклейки.
- Ориентируйте фильтр так, чтобы стрелки указывали вглубь салона, то есть в сторону центра автомобиля (от передней панели к сиденьям).
- Поток воздуха в системе кондиционирования/отопления Renault Duster движется от лобового стекла (воздухозаборников) к задней части салона. Стрелки на фильтре должны совпадать с этим направлением.
Проверка перед фиксацией: Убедитесь, что фильтр плотно и ровно лег в отсек, без перекосов и загибов. Фильтр должен входить с небольшим усилием, но без применения грубой силы. Повторно проверьте направление стрелок после размещения фильтра в гнезде.
Закрытие крышки фильтрующего отсека до щелчка
Плотно прижмите крышку корпуса салонного фильтра к месту установки, совместив все фиксирующие выступы с пазами на пластиковой рамке. Убедитесь, что уплотнительный контур по периметру крышки равномерно прилегает к кузову, без перекосов и замятий.
Надавите на центральную часть крышки ладонью до характерного щелчка фиксаторов. Проверьте надёжность крепления, попытавшись приподнять крышку за края – она должна оставаться неподвижной.
Ключевые моменты при фиксации
- Контроль положения фиксаторов: язычки замков должны полностью зайти в ответные отверстия
- Равномерное усилие: нажимайте строго перпендикулярно плоскости крышки
- Акустический сигнал: отсутствие щелчка указывает на неполную фиксацию
Важно: При чрезмерном усилии возможна поломка пластиковых защёлок. Если крышка не фиксируется – извлеките её и проверьте правильность установки фильтра.
После замены салонного фильтра необходимо правильно установить перчаточный ящик обратно на штатное место. Убедитесь, что новый фильтр полностью вошел в отсек и не деформирован, а уплотнители посадочного гнезда чистые.Проверьте, что фиксаторы на боковинах корпуса бардачка не повреждены, а все снятые ранее элементы (амортизаторы, ограничители) подготовлены для монтажа.
Установка перчаточного ящика на штатное место
Выполните следующие действия:
- Подведите перчаточный ящик к месту установки под углом 45°, совместив боковые крепления с пазами на торпедо
- Одновременно нажмите на обе стороны корпуса до характерного щелчка фиксаторов
- Проверьте свободный ход амортизаторов открытия: приподнимите крышку на 10-15 см и отпустите – она должна плавно опуститься
Критические моменты контроля:
- Отсутствие перекосов между корпусом и центральной консолью
- Плавная работа замка без дополнительных усилий
- Полное закрытие крышки без зазоров по контуру
| Проблема | Решение |
|---|---|
| Боковой фиксатор не защелкивается | Снимите бардачок, проверьте целостность пластикового язычка |
| Крышка провисает при открытии | Переустановите демпферы в пазы на корпусе и торпедо |
Подключение ограничителя и проверка работоспособности бардачка
Установите пластиковый ограничитель открывания бардачка на штатное место в центральной консоли, совместив крепежные выступы с направляющими пазами. Аккуратно надавите до характерного щелчка, подтверждающего фиксацию элемента в корпусе торпедо.
Подсоедините гибкий тросик ограничителя к подвижному кронштейну на внутренней стороне бардачка, пропустив его через технологический канал. Убедитесь, что тросик не перекручен и не пережат соседними деталями, свободно двигаясь при открывании/закрывании.
Проверка функциональности
- Медленно откройте бардачок до упора – ограничитель должен плавно остановить движение при достижении максимального угла
- Проверьте фиксацию в открытом положении – крышка не должна самопроизвольно захлопываться
- Закройте бардачок с умеренным усилием, контролируя срабатывание защелки (должен быть четкий щелчок)
- Убедитесь в отсутствии перекосов крышки и равномерности зазоров по контуру
Критические моменты:
- Затрудненное закрывание обычно вызвано неправильной укладкой тросика или деформацией петли ограничителя
- Самопроизвольное открывание свидетельствует о неполном защелкивании фиксатора
- Скрипы/прогибы появляются при перетяжке крепежных винтов на боковых кронштейнах
| Проблема | Причина | Решение |
|---|---|---|
| Бардачок не фиксируется | Смещение ответной части защелки | Регулировка положения металлического язычка |
| Тугой ход крышки | Перекос направляющих | Ослабление крепежа и выравнивание узла |
| Посторонние звуки | Контакт с жгутом проводки | Фиксация электропроводки стяжками |
После корректировки выполните повторную проверку 5-6 циклов открывания/закрывания. Убедившись в плавности хода и надежности фиксации, установите обратно вещи из бардачка, избегая размещения объемных предметов у задней стенки.
