Замена шаровой опоры Рено Логан - Быстро и без снятия рычага
Статья обновлена: 18.08.2025
Износ шаровой опоры – распространённая неисправность подвески Renault Logan, проявляющаяся стуками и люфтом колеса.
Классическая методика замены требует трудоёмкого снятия рычага подвески, что отнимает время и силы.
Существует альтернативный способ, позволяющий установить новую шаровую опору без демонтажа рычага, сократив продолжительность ремонта в разы.
Подготовка автомобиля: установка на подъемник и снятие колеса
Паркуйте автомобиль на ровной твердой поверхности, активируйте стояночный тормоз и установите противооткатные упоры под задние колеса для предотвращения движения. Откройте капот и ослабьте (но не выкручивайте полностью) гайку крепления шаровой опоры к поворотному кулаку, так как после снятия колеса доступ к ней будет ограничен.
Поднимите автомобиль на подъемнике, размещая лапы строго под штатными точками поддомкрачивания на порогах. Убедитесь в устойчивости авто перед началом работ. Найдите домкратную точку на пороге и установите подъемник.
Последовательность снятия колеса
- Ослабьте болты крепления колеса на опущенном автомобиле (используйте баллонный ключ или ударный гайковёрт)
- Поднимите авто до высоты, удобной для работы
- Снимите все колесные болты и уберите их в безопасное место
- Демонтируйте колесо, аккуратно ставя его под порог автомобиля в качестве дополнительной страховки
| Инструмент | Назначение |
|---|---|
| Баллонный ключ | Ослабление колесных болтов |
| Противооткатные упоры | Блокировка задних колес |
| Съемник для гаек | Для сложных случаев (если болты прикипели) |
Перед началом работ с подвеской обязательно проверьте устойчивость автомобиля на подъемнике. Никогда не работайте под машиной, опирающейся только на домкрат - используйте страховочные стойки.
Отсоединение рулевой тяги от поворотного кулака
Начните с очистки резьбового соединения пальца тяги и зоны вокруг него от грязи, используя металлическую щетку и WD-40. Надежно зафиксируйте автомобиль на ровной площадке с затянутым ручным тормозом и противооткатными упорами под колесами.
Выверните руль в крайнее положение для улучшения доступа к нужному узлу. Ослабьте контргайку рулевой тяги, используя два рожковых ключа подходящего размера (обычно 17-19 мм). Не снимайте её полностью на этом этапе – это предотвратит потерю регулировки схождения колес.
Извлечение пальца тяги
Важно: Никогда не бейте молотком непосредственно по пальцу тяги или резьбе! Это повредит резьбу и может деформировать деталь. Порядок действий:
- Установите съемник рулевых тяг ("расчлененку") так, чтобы его центральный шпиндель упирался в торец пальца, а захваты – в проушины поворотного кулака.
- Постепенно закручивайте шпиндель съемника, создавая давление. При закисшем пальце аккуратно постукивайте молотком по корпусу проушины кулака в районе запрессовки пальца для снятия напряжения металла.
- Если палец не выходит, нанесите проникающую смазку на место посадки и повторите процесс через 5-10 минут. Применяйте умеренное усилие – чрезмерная нагрузка может сломать съемник.
После извлечения пальца убедитесь в отсутствии повреждений резьбы и посадочного отверстия в поворотном кулаке. При необходимости зачистите резьбу метчиком. Закрутите защитный колпачок на палец тяги или обмотайте резьбу изолентой для предотвращения повреждений при дальнейших работах.
Снятие крепления датчика АБС (при наличии)
Отсоедините фиксатор провода датчика АБС от кронштейна на рычаге подвески. Проводка обычно крепится пластиковыми хомутами или защелкой – аккуратно отожмите крепление пальцами или тонкой отверткой, избегая резких движений.
Ослабьте болт крепления самого датчика АБС к поворотному кулаку ключом на 10 мм. Полностью выкручивать болт не требуется – достаточно ослабить его на 3-4 оборота, чтобы датчик можно было сдвинуть в сторону вместе с проводкой. Убедитесь, что провод не натянут.
Последовательность действий при демонтаже
- Визуально определите трассировку провода: проследите путь от датчика до основного жгута, отметив все точки крепления.
- Освободите провод от дополнительных фиксаторов:
- Разожмите пружинные скобы на кронштейнах кузова
- Перекусите пластиковые стяжки кусачками (новые будут нужны при сборке)
- Сдвиньте корпус датчика вдоль оси посадочного отверстия, удерживая его за металлическую часть. Не тяните за провод!
| Тип крепления | Инструмент | Особенности |
|---|---|---|
| Пластиковая защелка | Плоская отвертка | Поддевать в точке фиксации язычка |
| Резиновый хомут | Кусачки/пассатижи | Требует замены при повреждении |
| Болтовое соединение | Ключ на 10 мм | Не теряйте шайбу под головкой болта |
Важно: При наличии коррозии на болте обработайте резьсу WD-40 за 10 минут до откручивания. Если датчик "прикипел", легонько постучите по корпусу через деревянный брусок. Не допускайте провисания провода на рабочей зоне – зафиксируйте его на пружине стойки.
Ослабление гайки ступичного подшипника
Перед демонтажем шаровой опоры необходимо ослабить гайку ступичного подшипника, пока автомобиль стоит на колёсах. Это обеспечит стабильность узла при приложении высокого крутящего момента и предотвратит проворачивание ступицы во время операции.
Гайка затянута с усилием 175-210 Н·м и законтрена деформируемой кромкой. Для отворачивания потребуется торцевой ключ на 30 мм (или 32 мм в зависимости от года выпуска), мощный вороток и удлинитель трубы. Замена без снятия рычага требует предварительного ослабления этой гайки.
Технология выполнения операции
- Зафиксируйте автомобиль:
- Затяните ручной тормоз
- Установите противооткатные упоры под задние колёса
- Вывесите переднее колесо домкратом
- Снимите колёсный диск:
- Открутите болты крепления (не снимая полностью)
- Поднимите автомобиль и снимите колесо
- Очистите резьбу шпинделя от грязи металлической щёткой
- Заблокируйте ступицу от вращения:
- Через отверстие в тормозном диске вставьте монтажку
- Уприте её в рычаг подвески или грунт
- Сорвите гайку ударным способом:
- Наденьте ключ на гайку
- Используйте трубу-удлинитель (50-80 см)
- Нанесите резкий удар молотком по воротку
- Отверните гайку на 3-4 оборота, но не снимайте полностью
Важно! При повторной затяжке после замены шаровой всегда используйте новую гайку с контролем момента. Деформированная кромка старой гайки не обеспечит надёжной фиксации.
Освобождение ШРУСа из ступицы с помощью съемника
После отсоединения шаровой опоры от поворотного кулака необходимо демонтировать шлицевой конец наружного ШРУСа из ступицы колеса. Использование гидравлического или механического съемника – единственный эффективный метод создания достаточного усилия для разъединения этого соединения без повреждения деталей. Центральный болт ступицы предварительно выкручивается, чтобы освободить ось для съемника.
Заводские посадки ШРУСа в ступице Renault Logan часто закисают из-за коррозии и дорожной грязи. Приложение ударных нагрузок молотком недопустимо – это деформирует шлицы и разрушает подшипник ступицы. Съемник обеспечивает контролируемое осевое усилие строго по центру полуоси, исключая перекосы и боковые нагрузки.
Порядок работы съемником
- Фиксация захватов: Лапы съемника заводятся за тыльную сторону ступицы, плотно упираясь в её корпус. Убедитесь в равномерном контакте всех крюков.
- Позиционирование штока: Центральный шток инструмента вкручивается в резьбовое отверстие полуоси ШРУСа до упора. При отсутствии резьбы используется упорная насадка-чашка.
- Создание давления: Медленно затягивайте шток ключом, создавая поступательное усилие. При закисшем соединении применяйте удлинитель трубой для увеличения рычага.
- Контроль результата: Характерный щелчок сигнализирует о срыве соединения. После этого ШРУС легко извлекается из ступицы рукой.
Критические ошибки:
Перекос съемника при затяжке ведет к заклиниванию штока и поломке лап. Использование деформированных захватов снижает эффективность усилия. Резкие ударные воздействия на шток недопустимы – только плавное силовое выпрессовывание.
Фиксация тормозного суппорта для предотвращения провисания
После откручивания направляющих суппорта и снятия его с тормозного диска элемент остается висеть на штатном тормозном шланге. Провисание создает критическую нагрузку на шланг, риск его перегиба или повреждения фитингов, что приводит к утечке тормозной жидкости и отказу системы.
Надежная фиксация суппорта в приподнятом положении обязательна для безопасности и сохранности гидравлической магистрали. Используйте прочный неметаллический подвязочный материал, исключающий соскальзывание и контакт с подвижными частями подвески.
Правильные методы фиксации
- Проволочный крюк/подвес: Зацепите монтажную проушину суппорта за пружину стойки или прочный кронштейн кузова толстой вязальной проволокой, сформировав плотную петлю.
- Полипропиленовый шпагат: Надежно привяжите суппорт к верхнему рычагу подвески или стабилизатору поперечной устойчивости. Два узла минимум!
- Пластиковые стяжки (только временно!): Используйте исключительно как дополнение к проволоке/шпагату для страховки. Выдерживают только статическую нагрузку.
Категорически запрещено
- Оставлять суппорт висеть только на шланге – гарантированная нагрузка на соединения.
- Цеплять суппорт за гибкий рукав ABS-датчика или трос ручного тормоза.
- Использовать тонкую леску, нитки, изоленту – ненадежно!
| Материал | Макс. нагрузка | Риски | Рекомендация |
|---|---|---|---|
| Стальная проволока (4 мм) | Высокая | Царапины на кузове | Лучший вариант |
| Полипропиленовый шпагат | Средняя | Растягивается при влажности | Надежно, если сухо |
| Пластиковые стяжки | Низкая | Хрупкость на морозе, разрыв | Только вспомогательная фиксация |
Проверьте отсутствие натяжения шланга и свободный ход подвески после фиксации. Шланг не должен касаться вращающихся деталей привода или элементов кузова. Перестраховка проволочным крюком + шпагатом – оптимальное решение для длительных работ.
Демонтаж крепления стабилизатора поперечной устойчивости
После снятия колеса и визуальной диагностики подвески приступайте к демонтажу крепления стабилизатора. Эта операция критична для создания рабочего пространства при последующем снятии шаровой опоры. Убедитесь в наличии доступа к гайке крепления стойки стабилизатора на рычаге.
Крепление осуществляется через резиновую втулку, зафиксированную гайкой на шпильке рычага. Предварительно обработайте резьбовое соединение проникающей смазкой WD-40 для упрощения откручивания. Контролируйте положение стабилизатора во избежание его резкого смещения.
Пошаговый порядок работ
- Зафиксируйте тормозной диск монтажной лопаткой для блокировки вращения
- Используя торцевой ключ на 13 мм и трещотку, открутите крепежную гайку
- При закисании резьбы: прогрейте соединение строительным феном
- Снимите пружинную шайбу и металлическую опорную чашку
- Аккуратным движением вниз отсоедините стойку стабилизатора от рычага
- Отведите стабилизатор в сторону, зафиксировав проволокой к пружине стойки
| Тип крепежа | M8×1.25 |
| Момент затяжки | 20 Н·м |
| Риски при демонтаже | Срыв резьбы, деформация втулки |
Снятие стойки стабилизатора с нижнего рычага
Отсоединение стойки стабилизатора необходимо для обеспечения свободного доступа к шаровой опоре и предотвращения повреждения элементов подвески при работах. Данная операция выполняется через колесную арку при предварительно снятом колесе и установленном на упоры автомобиле.
Резьбовые соединения стойки часто подвержены коррозии, что требует предварительной обработки проникающей смазкой за 10-15 минут до начала работ. Контролируйте положение пальцев стойки – их деформация недопустима.
Порядок демонтажа
- Обработать резьбу крепежных гаек проникающей смазкой (WD-40 или аналог)
- Зафиксировать шлицы пальца стойки шестигранником на 6 мм
- Открутить верхнюю и нижнюю гайки ключом на 18 мм
- Аккуратными ударами молотка выбить палец из проушины рычага
- Извлечь стойку через технологическое окно арки
| Критичные ошибки | Последствия |
| Применение ударного инструмента без фиксации пальца | Срыв шлицов, необходимость замены стойки |
| Демонтаж без обработки смазкой | Обрыв резьбовых шпилек |
| Перекос пальца при выпрессовке | Деформация сайлент-блоков рычага |
При установке новой стойки используйте динамометрический ключ для затяжки габок с усилием 50-55 Н·м. Проверьте отсутствие перекоса резиновых втулок – их смятие сокращает ресурс элемента.
Отсоединение шаровой опоры от поворотного кулака
После снятия колеса и фиксации тормозного суппорта в подвешенном состоянии, открутите гайку пальца шаровой опоры на 4-5 витков. Не снимайте гайку полностью – оставьте её для страховки от резкого вылета пальца. Очистите резьбовую часть пальца от грязи и обработайте проникающей смазкой для облегчения демонтажа.
Установите съемник шаровых опор (типа "вилка" или гидравлический) между поворотным кулаком и корпусом шаровой опоры. Плавно затягивайте съемник, создавая давление на палец. При закисании резко постучите молотком по корпусу поворотного кулака в зоне запрессовки пальца – вибрация разрушит сцепление ржавчины. После ослабления пальца полностью открутите гайку и извлеките палец из посадочного гнезда.
Ключевые моменты процесса
- Безопасность: Наденьте защитные очки – при выпрессовке возможен срыв съемника
- Съемник: Используйте только специализированный инструмент. Монтажные ломики повреждают пыльники
- Контроль усилия: Прекратите затяжку при характерном щелчке – сигнале смещения пальца
Выпрессовка пальца шаровой опоры из рычага
Выпрессовка пальца выполняется специализированным съемником, конструкция которого позволяет создать необходимое усилие в стесненных условиях без демонтажа рычага. Инструмент состоит из силового винта с упорной пяткой, стакана-ловушки и направляющих элементов, обеспечивающих соосность приложения нагрузки.
Правильная установка съемника критична для предотвращения повреждения посадочного гнезда рычага. Упорная часть инструмента должна плотно прилегать к корпусу рычага, а наконечник силового винта – точно центрироваться на торце шпильки пальца шаровой опоры, исключая перекосы при приложении усилия.
Технология выпрессовки
- Обработать резьбовую часть пальца и посадочное отверстие проникающей смазкой за 10-15 минут до начала работ
- Установить съемник:
- Зафиксировать корпус съемника на рычаге
- Выставить центральный шток строго по оси пальца
- Проверить параллельность всех элементов
- Плавно вращать силовой винт съемника с усилием 15-20 Н·м
- Контролировать равномерность выхода пальца – перекос более 3° требует остановки и переустановки инструмента
- При заклинивании:
- Обработать соединение смазкой повторно
- Слегка ослабить и вновь затянуть съемник
- Применить умеренный нагрев рычага термофеном (не выше 150°C)
- После выхода пальца на 5-7 мм уменьшить усилие и завершить выпрессовку вручную
| Параметр | Значение | Контроль |
| Усилие выпрессовки | 2.5-4 тс | Динамометрический ключ |
| Допустимый перекос | ≤ 3° | Визуальный/угломер |
| Температура нагрева | макс. 150°C | Пирометр |
Важно: Запрещается использовать кустарные приспособления или ударные методы – это гарантированно повреждает посадочное гнездо рычага. При появлении трещин или деформации краев отверстия рычаг подлежит замене независимо от состояния новой шаровой опоры.
После извлечения пальца обязательно очистить посадочное гнездо от коррозии и загрязнений металлической щеткой, затем обработать контактные поверхности антифрикционным составом перед запрессовкой новой детали. Проверить целостность резьбовых отверстий в рычаге.
Очистка посадочного места рычага от загрязнений
Тщательно удалите крупные загрязнения металлической щеткой или скребком, уделяя особое внимание внутренней поверхности гнезда рычага. Обработайте труднодоступные участки узкой отверткой или шилом, выковыривая засохшую грязь и коррозию.
Обильно нанесите WD-40 или аналогичный очиститель ржавчины на посадочную зону и оставьте на 5-7 минут для растворения отложений. Используйте ветошь для финальной протирки поверхности до появления чистого металла – отсутствие загрязнений критично для плотной посадки новой опоры.
Этапы подготовки поверхности
Обязательные операции:
- Механическая зачистка абразивным кругом или наждачной бумагой (зерно P120-P180)
- Обезжиривание растворителем (уайт-спирит, бензин "калоша")
- Контроль геометрии гнезда:
- Отсутствие задиров и вмятин
- Проверка округлости отверстия
| Тип загрязнения | Инструмент для удаления |
| Ржавчина | Преобразователь ржавчины + латунная щетка |
| Старая смазка | Спецсредство для очистки тормозов |
| Дорожный налет | Песок + керосин в пропорции 1:1 |
Важно: после очистки запрещено касаться обезжиренной поверхности пальцами – используйте чистые перчатки. При обнаружении глубоких повреждений рычага прекратите работу – потребуется замена детали.

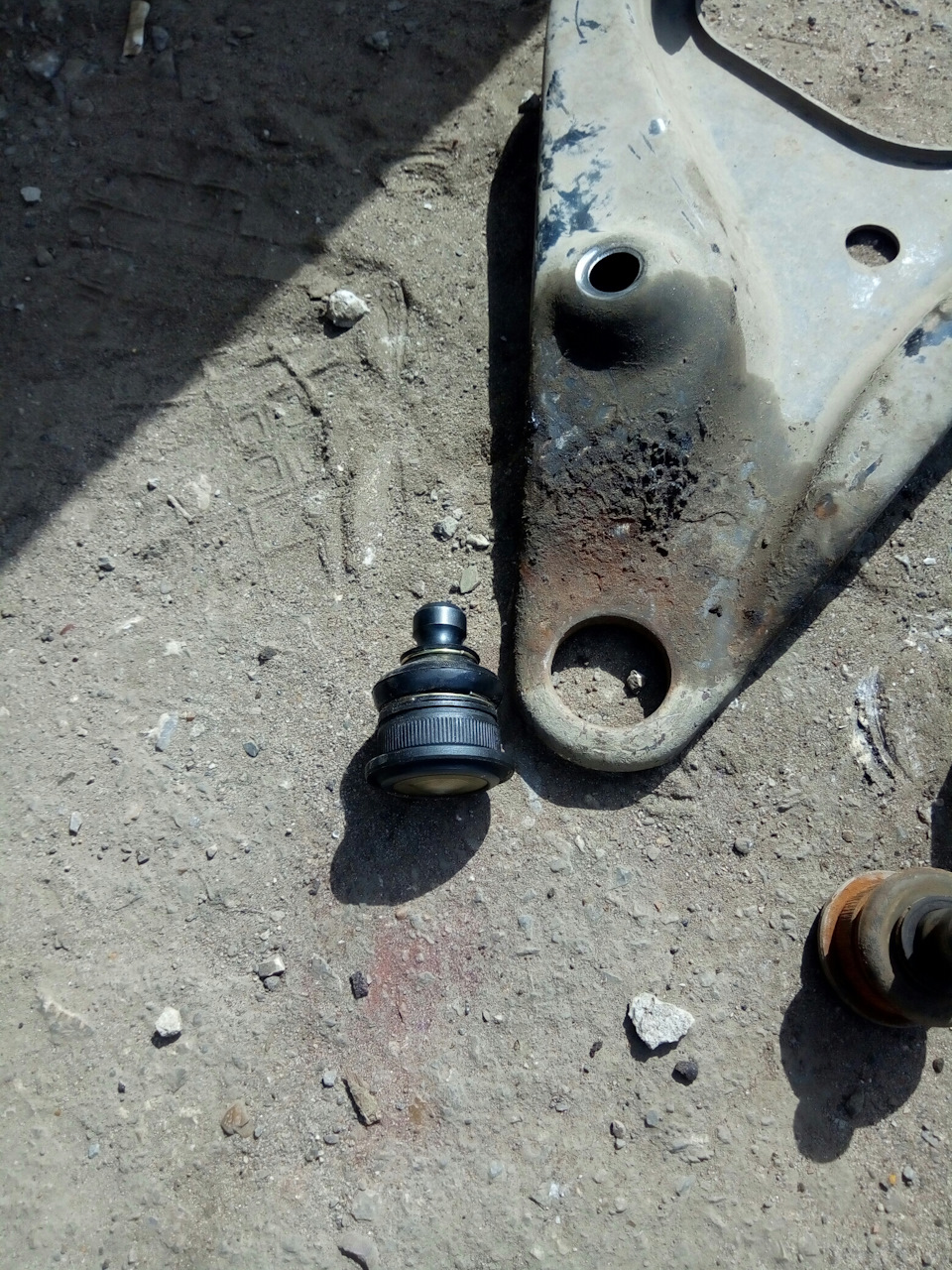

Проверка состояния нижнего рычага после демонтажа
После извлечения шаровой опоры тщательно обследуйте посадочное гнездо рычага на предмет трещин, деформаций или следов коррозии. Особое внимание уделите зоне крепления опоры – металл не должен иметь усталостных разрывов или изменений геометрии, способных нарушить посадку новой детали.
Проверьте резьбу технологических отверстий для стяжных болтов: очистите каналы металлической щеткой, убедитесь в отсутствии задиров и сколов. Используйте метчик соответствующего размера для восстановления резьбы при обнаружении малейших дефектов – это критично для правильного затягивания нового узла.
Ключевые этапы диагностики
- Контроль посадочной поверхности: Приложите новую шаровую опору к гнезду без фиксации. Зазор между фланцем опоры и плоскостью рычага не должен превышать 0.5 мм по всему периметру.
- Анализ состояния пальца: Убедитесь, что место контакта шарового пальца с втулками рычага не имеет выработки или бочкообразной деформации (проверка микрометром).
- Тест на соосность: Вставьте оправку диаметром 22 мм в отверстия крепления ступицы и рычага – перекос более 3° указывает на деформацию.
| Параметр | Норма | Метод проверки |
|---|---|---|
| Диаметр посадочного отверстия | 39.00–39.05 мм | Штангенциркуль с нониусом |
| Глубина гнезда | 28.0±0.3 мм | Глубиномер |
| Параллельность крепежных плоскостей | ≤0.2 мм | Поверочная плита и щупы |
Важно: При обнаружении любых механических повреждений рычаг подлежит замене – установка новой опоры в деформированное гнездо приведет к ускоренному износу и аварии. Особо критичны скрытые трещины в зоне сварных швов – используйте магнитный дефектоскоп для их выявления.
Установка новой шаровой опоры в прижимной фланец
Тщательно очистите посадочное гнездо фланца от грязи и остатков старой смазки, используя металлическую щетку и обезжириватель. Проверьте отсутствие забоин и деформаций на внутренней поверхности фланца – даже незначительные неровности нарушат посадку новой детали.
Нанесите тонкий слой высокотемпературной смазки или монтажной пасты на рабочую поверхность новой шаровой опоры и внутреннюю часть фланца. Это снизит трение при запрессовке и защитит узел от коррозии. Убедитесь, что стопорное кольцо полностью соответствует посадочному пазу на корпусе опоры.
Процесс запрессовки и фиксации
Установите опору в гнездо фланца строго перпендикулярно, контролируя совпадение монтажных пазов. Используйте съемник для шаровых опор или универсальный гидравлический пресс с переходной оправкой диаметром 42-45 мм. Запрессовывайте усилием строго по оси штока – перекосы приведут к заклиниванию.
- Нагружайте деталь плавно, без рывков, до характерного щелчка
- Проконтролируйте глубину посадки: торец опоры должен быть утоплен на 1-1.5 мм относительно плоскости фланца
- Зафиксируйте положение стопорным кольцом, утопив его в паз при помощи бородка
- Проверьте свободу вращения шарнира рукой – ход должен быть плавным, без заеданий
| Параметр | Значение |
| Диаметр оправки | 42-45 мм |
| Усилие запрессовки | 5-7 тонн |
| Зазор после установки | ≤ 0.05 мм |
Важно: запрещено использование ударного инструмента! Молоток деформирует корпус и повреждает полимерный вкладыш. После монтажа обработайте стык антикоррозийным составом. Проверьте отсутствие люфта монтировкой – рычаг под нагрузкой должен сохранять стабильное положение.
Затяжка гайки крепления опоры с рекомендуемым моментом
Окончательная затяжка гайки шаровой опоры производится только после полной сборки подвески и опускания автомобиля на колеса. Это критически важно для правильного позиционирования втулок и предотвращения перекоса.
Применяйте динамометрический ключ с подходящим диапазоном. Рекомендованный момент затяжки для гайки шаровой опоры Renault Logan составляет 60-65 Н·м. Точное значение уточняйте в актуальном руководстве по ремонту вашей модели и года выпуска.
Ключевые этапы и требования
- Контроль положения пальца: Убедитесь, что шкворень опоры свободно вращается в поворотном кулаке до начала затяжки
- Фиксация пальца: Удерживайте шестигранник штока шаровой опоры (размер 18 мм) от проворачивания во время затяжки
- Поэтапное усилие:
- Предварительно затяните гайку вручную до упора
- Доведите момент до нижнего предела диапазона (60 Н·м)
- Проверьте отсутствие перекоса
- Доведите момент до верхнего предела (65 Н·м)
| Параметр | Значение |
| Момент затяжки | 60-65 Н·м |
| Размер гайки | M14 x 1.5 |
| Инструмент для фиксации штока | Ключ на 18 мм |
Никогда не превышайте максимальный момент – это может привести к деформации втулок, повреждению резьбы или разрушению стопорной шайбы. После затяжки проверьте отсутствие люфта шаровой опоры покачиванием монтировки под рычагом. Установите новый шплинт и загните его усики.
Соединение шаровой опоры с поворотным кулаком
Шаровая опора крепится к поворотному кулаку через конический палец, проходящий сквозь проушину кулака и фиксируемый гайкой. Конусная посадка обеспечивает плотное прилегание, а стопорение гайки предотвращает самопроизвольное откручивание. На резьбу гайки часто наносится фиксирующий состав типа "Локтайт".
После демонтажа старой опоры тщательно очистите посадочное отверстие поворотного кулака от грязи и коррозии металлической щеткой. Проверьте состояние резьбы в отверстии – поврежденные витки могут помешать правильной затяжке новой гайки. При наличии глубоких задиров на конусе кулака потребуется проточка поверхности.
Процедура установки
Порядок соединения новой опоры:
- Смажьте конус пальца и резьбу графитовой смазкой (исключая фиксирующий состав на гайке)
- Вставьте палец шаровой в проушину кулака снизу вверх
- Наживите новую гайку вручную до упора
- Затяните гайку динамометрическим ключом с усилием 50-60 Н·м
- Докрутите гайку на угол 60° (при использовании самоконтрящихся гаек)
Критические моменты:
- Не допускается ударная установка пальца молотком – используйте съемник как пресс
- Контролируйте положение пыльника опоры при запрессовке
- Обязательно замените стопорную шайбу и гайку новыми комплектующими
| Параметр | Значение |
| Угол поворота после затяжки | 60°±15° |
| Момент затяжки гайки | 55 Н·м (базовый) |
| Тип фиксации резьбы | фрикционный состав/деформируемая шайба |
После установки проверьте свободный ход шарового пальца рукой – перемещение должно быть плавным без заеданий. При наличии люфта более 1 мм или тугом ходе замените опору повторно. Обязательно отрегулируйте схождение колес.
Монтаж стойки стабилизатора на рычаг
После замены шаровой опоры приступайте к установке стойки стабилизатора. Совместите нижнее крепление стойки с посадочным отверстием рычага подвески. Удерживая стойку рукой, наживите новую гайку на резьбовой штырь вручную для фиксации.
Выровняйте верхний конец стойки относительно проушины стабилизатора. При необходимости слегка приспустите рычаг домкратом для точной соосности отверстий. Вставьте штырь стойки в проушину стабилизатора до упора.
Ключевые этапы затяжки
- Наденьте штатную шайбу на верхний резьбовой штырь
- Затяните обе гайки (верхнюю и нижнюю) с моментом 40 Н·м
- Проконтролируйте отсутствие перекоса втулок стойки
- Проверьте свободу хода стабилизатора
Используйте только новые гайки из ремкомплекта – старые часто теряют момент затяжки из-за деформации. После монтажа резко потяните стабилизатор вручную для проверки стука в шарнирах стойки.
Установка крепления стабилизатора поперечной устойчивости
Перед установкой нового крепления стабилизатора тщательно очистите посадочное место на рычаге подвески от грязи и следов коррозии металлической щеткой. Нанесите тонкий слой графитовой смазки на внутреннюю поверхность резиновой втулки для облегчения сборки и предотвращения скрипов.
Наденьте резиновую втулку стабилизатора на штангу, затем совместите металлическую скобу крепления с монтажными отверстиями на рычаге. Убедитесь, что фиксирующие выступы скобы точно вошли в пазы рычага – это исключит смещение детали при эксплуатации.
Ключевые этапы фиксации
- Вставьте новые болты крепления через скобу и рычаг
- Накрутите гайки вручную до момента затяжки
- Затяните крепеж динамометрическим ключом с усилием 40-45 Н·м
- Проверьте отсутствие перекоса скобы относительно оси штанги
Важно: не используйте старые болты и гайки – резьбовые соединения подлежат обязательной замене. Контролируйте положение втулки: она должна выступать за края скобы с обеих сторон на 1-2 мм.
| Параметр | Значение |
|---|---|
| Момент затяжки | 40-45 Н·м |
| Выступ втулки | 1-2 мм равномерно |
| Тип крепежа | Болт M10×1.25 (новый) |
После монтажа проверьте свободу хода стабилизатора – штанга должна перемещаться во втулке без заеданий. Избегайте контакта резиновых деталей с маслом или техническими жидкостями – это сокращает срок службы втулок.
Монтаж ШРУСа в ступицу с контролем посадки
Тщательно очистите шлицы вала ШРУСа и отверстие ступицы от грязи, ржавчины и старой смазки металлической щеткой. Проверьте состояние стопорного кольца – при деформации или износе замените новым, удостоверившись в правильном расположении замка.
Нанесите смазку ШРУС-4 на шлицы вала и внутреннюю поверхность ступицы. Совместите шлицы ШРУСа с пазами ступицы, аккуратно вдавите вал до контакта стопорного кольца с посадочным гнездом.
Запрессовка и контроль
Используйте съемник для ШРУСов или запрессовывающую оправку диаметром 29 мм, приложенную к бортику внутреннего кольца подшипника. Запрессовывайте ударным инструментом до характерного щелчка, подтверждающего фиксацию стопорного кольца в канавке. Альтернативно используйте гидравлический пресс с усилием не более 2 т.
Контроль глубины посадки обязателен:
- Измерьте расстояние от торца ступицы до фланца ШРУСа – должно соответствовать заводскому значению (ориентировочно 55±0.5 мм)
- Проверьте отсутствие осевого люфта, попытавшись сместить вал рукой
- Убедитесь в свободном вращении ступицы без заеданий
После монтажа сразу установите новый пыльник, зафиксировав хомутами. Не допускайте перекоса ШРУСа при запрессовке – это приводит к повреждению стопорного кольца и нарушению посадки.
Затяжка гайки ступичного подшипника с калибровкой момента
Корректная затяжка гайки ступицы определяет ресурс подшипника и безопасность движения. Недостаточный момент вызывает люфт колеса, а чрезмерный – перегрев и разрушение подшипника. Использование динамометрического ключа с предварительной калибровкой обязательно для соблюдения точных значений.
Для Рено Логан применяется двухэтапная методика затяжки с контролем момента. Используйте только новую гайку (оригинал или качественный аналог), так как резьбовые соединения шаровой опоры и ступицы критичны к деформациям. Игнорирование процедуры приводит к преждевременному выходу подшипника из строя.
Порядок действий
- Наживите новую гайку вручную до соприкосновения с фланцем ступицы
- Предварительная затяжка ключом:
- Момент: 50 Н·м
- Прокрутите ступицу 3-4 раза для распределения смазки
- Полностью ослабьте гайку
- Окончательная затяжка:
- Основной момент: 175-200 Н·м (уточните в мануале для вашей модификации)
- Доворот на угол 90° после достижения указанного момента
| Параметр | Значение | Инструмент |
|---|---|---|
| Предварительный момент | 50 Н·м | Динамометрический ключ |
| Финишный момент | 175-200 Н·м | Динамометрический ключ |
| Угол доворота | 90° | Угломер или специнструмент |
Проверьте отсутствие осевого люфта ступицы после затяжки. Если гайка не фиксируется стопором, нанесите на резьбу аналог Loctite 243. Запрещается использовать ударные инструменты – это нарушает калибровку момента и повреждает подшипник.
Подсоединение датчика АБС (при наличии)
При наличии системы АБС обратите внимание на датчик, закрепленный на поворотном кулаке. Его проводка обычно фиксируется пластиковыми хомутами к рычагу подвески или амортизационной стойке. Аккуратно отсоедините крепления провода, избегая резких рывков – повреждение проводки выведет систему из строя.
После установки новой шаровой опоры и сборки узла тщательно проложите провод датчика АБС вдоль штатных траекторий. Закрепите его оригинальными хомутами или новыми (если старые разрушились), исключая провисание и контакт с подвижными элементами подвески. Убедитесь, что провод не натянут и не перекручен.
Ключевые этапы подключения
- Проверка состояния разъема: Очистите контакты от грязи и окислов перед подключением
- Фиксация корпуса датчика: Плотно затяните крепежный болт (обычно на 8-10 Н·м)
- Контроль зазора: Убедитесь, что датчик не касается зубчатого кольца ступицы
| Ошибка | Последствие | Профилактика |
|---|---|---|
| Пережатие провода | Обрыв жил, ложные срабатывания АБС | Не затягивать хомуты до деформации изоляции |
| Неправильная трассировка | Перетирание об элементы подвески | Повторять заводскую схему прокладки |
Важно: После завершения работ обязательно выполните тест-драйв с проверкой работы АБС на безопасном участке дороги. Индикатор неисправности системы на приборной панели сигнализирует о необходимости диагностики подключения.
Установка рулевой тяги на поворотный кулак
Поворотный кулак уже освобожден от старой шаровой опоры, что обеспечивает доступ к месту крепления рулевой тяги. Аккуратно подведите шаровой палец новой рулевой тяги к посадочному отверстию в поворотном кулаке, контролируя положение пыльника, чтобы избежать его перекручивания или повреждения.
Совместите резьбу шарового пальца с отверстием и вставьте его. Наденьте новую штатную гайку на палец и наживите ее вручную на несколько оборотов, следя за тем, чтобы тяга встала без перекосов. Убедитесь, что пыльник не зажат между деталями.
Ключевые этапы фиксации
Затяните гайку шарового пальца рулевой тяги строго с рекомендованным моментом затяжки (уточните в руководстве по ремонту Рено Логан для вашей модели и года выпуска). Используйте динамометрический ключ для точности.
После достижения нужного момента:
- Если конструкция предусматривает шплинт: Продолжайте осторожно поворачивать гайку до совмещения ближайшего паза на пальце с отверстием в гайке. Вставьте новый шплинт и надежно разогните его концы.
- Если используется самоконтрящаяся гайка (нейлоновое кольцо): Дальнейшего стопорения не требуется после затяжки с правильным моментом.
Поставьте колесо в положение прямолинейного движения и проверьте надежность крепления тяги, отсутствие люфта в новом шарнире и правильность положения пыльника. Установите защитный колпачок (если он был) на гайку.
Монтаж тормозного суппорта в рабочее положение
После завершения замены шаровой опоры аккуратно верните тормозной суппорт в исходное положение, совместив его крепежные отверстия с посадочными местами на поворотном кулаке. Убедитесь, что тормозные колодки правильно расположены относительно диска без перекосов.
Проверьте целостность пыльников направляющих пальцев и состояние смазки. При необходимости обновите высокотемпературную смазку на направляющих, избегая ее попадания на фрикционные поверхности колодок или диска.
Ключевые этапы установки
- Вставьте направляющие пальцы в крепежные отверстия суппорта
- Затяните пальцы динамометрическим ключом с моментом 25-30 Н·м (точное значение уточняйте в мануале)
- Подсоедините тормозной шланг к суппорту при помощи новых медных шайб
- Затяните штуцер шланга с усилием 15-20 Н·м
Несколько раз энергично нажмите педаль тормоза для прижимания колодок к диску и восстановления рабочего хода поршня. Проверьте уровень тормозной жидкости в бачке и долейте при необходимости.
Обязательно проверьте: отсутствие подтеков тормозной жидкости, свободное вращение диска без затирания колодок, равномерность хода суппорта при работе тормозов. Только после этого устанавливайте колесо.
Установка колеса и затяжка болтов крест-накрест
Наденьте колесо на шпильки ступицы, совместив отверстия диска с крепежными элементами. Убедитесь в плотном прилегании диска к ступице без перекосов, после чего вручную наживите все гайки или болты (в зависимости от конструкции).
Затяните крепеж предварительно с умеренным усилием по схеме "звезда" для обеспечения равномерного распределения нагрузки. Используйте динамометрический ключ с установленным моментом 90–110 Н·м (точное значение уточните в руководстве к авто) для финальной затяжки.
Порядок затяжки болтов/гаек
- Выберите первый болт как стартовую точку
- Затяните противоположный по диагонали крепеж
- Перейдите к следующему болту по часовой стрелке
- Затяните его диагональный аналог
- Повторите цикл для оставшихся пар
| Номер болта | Очередность затяжки |
|---|---|
| 1 (верхний) | Первый |
| 3 (нижний левый) | Второй |
| 2 (правый) | Третий |
| 5 (левый) | Четвертый |
| 4 (нижний правый) | Пятый |
Важно: после пробега 50–100 км повторно проверьте момент затяжки крепежа. Игнорирование этой процедуры может привести к откручиванию колеса во время движения!
Проверка углов развала-схождения после замены
После замены шаровой опоры без демонтажа рычага подвески обязательна проверка углов развала-схождения. Даже аккуратная работа может вызвать микросмещения элементов подвески или поворотного кулака, нарушающие заводские настройки. Особенно критично, если при замене ослаблялись болты крепления рычага или сайлентблоков.
Пренебрежение регулировкой спровоцирует ускоренный износ шин (пилообразный рисунок по кромкам), ухудшение курсовой устойчивости и отклонение автомобиля от прямолинейного движения. Для Рено Логан это критично, так как подвеска чувствительна к изменению геометрии.
Порядок действий и особенности
- Обязательность процедуры: Регулировка требуется даже при "бесконтактном" методе замены – изменение положения шпильки шаровой опоры влияет на угол наклона колеса.
- Предварительные условия:
- Проверка давления в шинах (должно соответствовать норме)
- Контроль состояния смежных элементов (рулевые наконечники, сайлентблоки)
- Устранение обнаруженных люфтов перед заездом на стенд
- Этапы регулировки на СТО:
Действие Описание Компьютерная диагностика Измерение текущих параметров (развал, схождение, кастер) на 3D-стенде Корректировка схождения Регулировка длины рулевых тяг – основной этап для Рено Логан Проверка развала При сильных отклонениях – диагностика деформаций рычага или ступицы - Контрольный тест-драйв: После регулировки обязательна проверка поведения авто на дороге: отсутствие увода руля, равномерность усилия в поворотах.
Важно: Самостоятельная регулировка без оборудования недопустима. Погрешности даже в 0°10' увеличат износ шин на 20-30%.
Тестирование работы подвески на пробной поездке
Пробная поездка обязательна для проверки корректности установки шаровой опоры. Начните движение на малой скорости (20-30 км/ч) по ровному участку дороги, обращая внимание на отсутствие нехарактерных звуков в передней подвеске.
Перейдите на дорогу с умеренными неровностями (лежачие полицейские, мелкие ямы). Резко тормозите и разгоняйтесь несколько раз, фиксируя реакции подвески. Проверьте удержание траектории при движении по прямой и в поворотах на скорости 50-60 км/ч.
Критерии успешного тестирования:
- Тишина в подвеске – отсутствие стуков, скрипов или щелчков при наезде на препятствия.
- Четкая реакция на руль – автомобиль не "виляет" при торможении и сохраняет заданное направление.
- Равномерный износ – после поездки визуально проверьте целостность пыльника опоры и отсутствие подтеков смазки.
| Действие | Норма | Неисправность |
|---|---|---|
| Проезд "лежачего полицейского" | Глухой единичный удар | Металлический лязг/дребезжание |
| Резкое торможение | Плавное "клевание" носом | Боковая раскачка кузова |
| Поворот руля на месте | Легкое вращение без заеданий | Скрежет в районе колесных арок |
При выявлении отклонений заглушите двигатель и проверьте моменты затяжки гайки шаровой опоры (85-110 Нм) и болтов ступицы (175 Нм). Повторите тест после устранения недочетов. Успешным считается тест, при котором все параметры соответствуют норме на протяжении 10-15 км пробега.
Список источников
Для подготовки материала о замене шаровой опоры на Рено Логан без демонтажа рычага подвески использовались следующие категории источников. Они содержат технические рекомендации и практические инструкции по выполнению данной процедуры.
Отобранные ресурсы включают официальную документацию, специализированные руководства по ремонту и проверенные практические материалы от автомобильных экспертов. Это обеспечивает достоверность описываемых методов и инструмента.
Технические руководства и экспертные материалы
- Официальное руководство по ремонту Renault Logan (издание для СНГ)
- Каталог оригинальных запчастей Renault (EPC)
- Видеоинструкции сертифицированных автомехаников Renault
- Специализированные пособия по ходовой части автомобилей B0-платформы
- Технические бюллетени Renault по обслуживанию передней подвески
Практические руководства и инструментарий
- Инструкции производителей специнструмента для замены ШО (типа съемника "грибок")
- Рабочие тетради технических вузов по автомобильным узлам подвески
- Мастер-классы автосервисов, специализирующихся на французских автомобилях
- Форумные обсуждения с подтвержденными случаями успешного ремонта
- Сравнительные обзоры шаровых опор разных производителей (TRW, Lemforder, Sidem)
