Замена стартера ВАЗ-2107 - пошаговое руководство
Статья обновлена: 18.08.2025
Стартер – критически важный компонент пусковой системы двигателя ВАЗ-2107. Его поломка полностью исключает возможность запуска мотора даже при исправном аккумуляторе.
Характерные признаки неисправности включают щелчки реле без вращения коленвала, гул без сцепления с маховиком или полное отсутствие реакции при повороте ключа зажигания.
Данная инструкция детально разберет процесс демонтажа стартера, подготовку необходимых инструментов, установку нового узла и ключевые нюансы подключения электрики для гарантии корректной работы.
Подготовка необходимых инструментов и материалов
Сбор требуемых приспособлений до начала работ исключит простои и упростит процесс демонтажа/установки стартера. Отсутствие даже одного ключа потребует прерывания операции для поиска недостающего инструмента.
Обязательно снимите минусовую клемму с аккумулятора перед любыми манипуляциями! Работайте в защитных перчатках и очках – стартер расположен в зоне скопления грязи, масляных подтеков и острых кромок.
Инструменты:
- Рожковые ключи: 13 мм, 15 мм, 17 мм
- Головки 13 мм с воротком и удлинителем (200 мм)
- Крестовая и плоская отвертки (средний размер)
- Монтировка для поддевания корпуса стартера
- Домкрат и страховочные подставки (если нужен доступ снизу)
- Фонарик для подсветки рабочей зоны
Материалы:
- Новый стартер ВАЗ-2107 (проверьте соответствие модели)
- Медная шайба для контактного болта
- Ветошь для очистки контактов
- Очиститель электроцепей (WD-40 или аналог)
- Проволочная щетка
Отключение аккумулятора
Перед началом работ с электрооборудованием автомобиля обязательно отключите аккумуляторную батарею. Это предотвратит короткое замыкание при случайном касании инструментом клемм стартера или проводки, а также исключит риск поражения электрическим током.
Соблюдайте строгую последовательность отключения: сначала снимается отрицательная клемма, затем положительная. Нарушение этого порядка может вызвать искрение и повреждение электронных компонентов при контакте ключа с металлическими частями кузова.
- Убедитесь, что зажигание выключено, а ключ извлечён из замка
- Наденьте защитные очки и резиновые перчатки
- Ослабьте гайку крепления минусовой клеммы (чёрный провод, маркировка «–») ключом на 10 мм
- Аккуратно снимите клемму с вывода АКБ и отведите провод в сторону
- Аналогично ослабьте и снимите плюсовую клемму (красный провод, маркировка «+»)
- Заизолируйте клеммы ветошью или пластиковыми колпачками во избежание случайного контакта
Контрольная проверка: попробуйте включить габаритные огни или поворотники – работа приборов подтвердит неполное отключение питания.

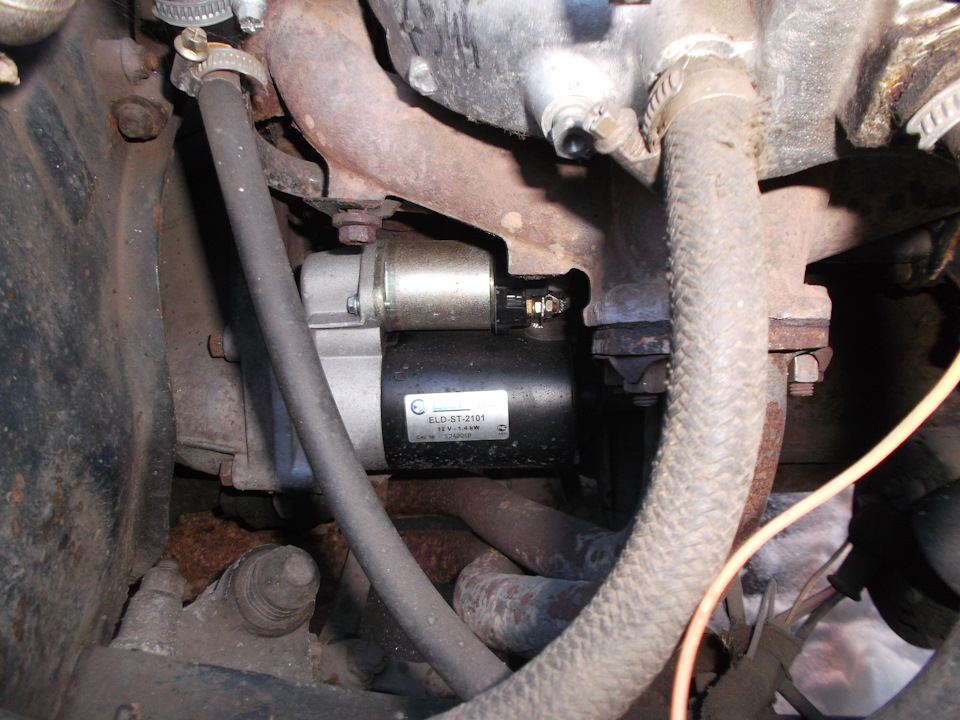

Поиск расположения стартера в подкапотном пространстве
Откройте капот и зафиксируйте его в верхнем положении. Встаньте лицом к двигателю со стороны радиатора – стартер находится в нижней части моторного отсека.
Ориентируйтесь по следующим признакам: деталь цилиндрической формы (корпус) с массивным электрическим разъёмом и толстым силовым проводом, прикручена к картеру сцепления. Ищите её в зоне стыка двигателя и коробки передач.
Точное местонахождение
- Горизонтальное положение: Располагается параллельно оси двигателя
- Ближайшие ориентиры:
- Справа – блок цилиндров двигателя
- Слева – корпус коробки передач
- Снизу – защита картера (при наличии)
- Визуальный контакт: Для осмотра потребуется фонарь – деталь частично скрыта выпускным коллектором и трубопроводами
Важно: Перед поиском снимите клемму "минус" с аккумулятора для предотвращения случайного замыкания.
Фиксация автомобиля на ручном тормозе
Установите автомобиль на ровную твердую поверхность. Затяните рычаг ручного тормоза до упора вверх, приложив достаточное усилие для полной блокировки задних колес.
Убедитесь в отсутствии отката: слегка толкните автомобиль с двух сторон. Если происходит малейшее движение, усильте натяжение троса ручника. На склонах обязательны дополнительные меры фиксации.
- Под колеса задней оси установите противооткатные упоры
- Диагонально: при уклоне вперед – под переднее левое и заднее правое колесо
- При уклоне назад – под переднее правое и заднее левое колесо
- Включите первую передачу (механическая КПП) или режим «Parking» (АКПП)
- Поверните передние колеса в сторону бордюра при парковке под уклон
- Спуск: колеса к дороге
- Подъем: колеса от дороги
Снятие защиты картера двигателя (при наличии)
Проверьте наличие металлической защиты под двигателем, прикрепленной к лонжеронам кузова болтами или гайками. При отсутствии элемента переходите к следующим этапам – демонтаж защиты не требуется.
Подготовьтесь к работе: заглушите двигатель, включите ручной тормоз, поднимите переднюю часть автомобиля домкратом и установите на козлы или подставки для безопасного доступа снизу. Подоприте колеса задней оси противооткатными упорами.
Порядок демонтажа
- Очистите крепежные элементы от грязи щеткой по металлу или ветошью для предотвращения слизывания граней.
- Обработайте резьбовые соединения проникающей смазкой (WD-40 или аналогом) при наличии сильной коррозии.
- Выкрутите все крепежные болты/гайки ключом на 13 мм:
- Стартовые точки – крепления в передней части защиты (ближе к бамперу)
- Задние точки фиксации у поддона картера
- Боковые стяжки при их наличии
- Придерживайте защиту рукой при откручивании последнего болта во избежание падения детали.
- Аккуратно снимите элемент, наклонив его для вывода из зоны кронштейнов. Отложите в сторону вместе с крепежом.
Проверьте состояние резиновых подушек-демпферов в местах крепления. При наличии трещин или разрушений замените их перед обратной установкой защиты.
Освобождение доступа к клеммным соединениям стартера
Отключите минусовую клемму аккумуляторной батареи, используя ключ на 10 мм для ослабления крепления. Снимите клемму с вывода АКБ и убедитесь, что она не контактирует с корпусом автомобиля. Это исключит риск короткого замыкания при дальнейших операциях.
Снимите пластиковый защитный кожух с клемм стартера, прикрепленный защелками. Аккуратно подденьте фиксаторы отверткой, избегая чрезмерного усилия, чтобы не сломать крепления. Уберите кожух в сторону для полного доступа к электрическим разъемам.
Последовательность отсоединения проводов
Выполните демонтаж в строгом порядке:
- Тонкий управляющий провод: нажмите на фиксатор колодки и потяните разъем вдоль оси штекера.
- Силовой кабель "плюса": ослабьте гайку на 13 мм, удерживая второй ключом болт снизу для блокировки проворачивания.
Важно: Изолируйте отсоединенный силовой провод изолентой или наденьте резиновый колпачок, предотвращая случайное касание к кузову. Проверьте визуально состояние контактов:
| Элемент | Признак неисправности |
|---|---|
| Колодка управления | Окисление, трещины пластика |
| Контакт болта | Оплавление, глубокие прожоги |
При обнаружении повреждений замените клеммы перед установкой нового стартера. Зачистите посадочные места проводов металлической щеткой для улучшения контакта.
Маркировка проводов для правильной сборки
На стартере ВАЗ-2107 присутствуют три основных контактных вывода, требующих точного подключения. Наиболее критичным является толстый провод питания от аккумулятора (сечение 16-25 мм²), который крепится к верхней клемме втягивающего реле гайкой М8. Его ошибочное подключение к другим точкам вызовет короткое замыкание.
Нижний штекер втягивающего реле (диаметром 7-8 мм) предназначен исключительно для управляющего провода от замка зажигания. Этот провод обычно имеет черную изоляцию с красной или желтой полосой. Смешение его с силовым кабелем аккумулятора приведет к выходу из строя реле.
Цветовая маркировка и точки подключения
- Красный провод (толстый) – постоянный «+» от аккумулятора (клемма «В+» или «30»).
- Черно-красный/черно-желтый провод (средний) – управление втягивающим реле (клемма «50»).
- Болт на корпусе стартера – подключение медной шины от массы кузова (обязательно зачистить контактную площадку).
| Цвет провода | Назначение | Клемма на стартере |
|---|---|---|
| Красный | Питание от АКБ | Верхний болт реле (B+) |
| Черно-красный | Управление реле | Нижний штекер (S/50) |
| Медная шина | Масса | Корпус стартера |
Перед сборкой обязательно отсоедините «минусовую» клемму аккумулятора. При подключении удостоверьтесь, что провода не касаются вращающихся частей двигателя и горячих элементов выпускной системы. Фиксация гаек должна быть надежной – вибрация может ослабить контакты.
Отсоединение силового кабеля от втягивающего реле
Перед началом работ убедитесь, что зажигание выключено, а ключ извлечён из замка. Обязательно снимите отрицательную клемму с аккумуляторной батареи для предотвращения короткого замыкания. Подготовьте рожковый ключ на 13 мм и средства защиты (перчатки, очки).
Найдите толстый силовой кабель (обычно в красной изоляции), подключённый к медному болту втягивающего реле. Осмотрите соединение: если присутствуют следы коррозии, обработайте контакт WD-40 за 5-10 минут до откручивания.
Последовательность действий
- Зафиксируйте корпус стартера рукой для предотвращения проворачивания
- Наденьте ключ на 13 мм на гайку крепления кабеля
- Плавно проверните ключ против часовой стрелки без резких движений
- После ослабления крепления полностью выкрутите гайку пальцами
- Аккуратно снимите кабель с контактного болта, отводя его в сторону от корпуса
| Типичные проблемы | Решение |
|---|---|
| Прикипание гайки | Обработать проникающей смазкой, использовать шестигранный ключ вместо рожкового |
| Проворачивание болта | Зафиксировать тыльную сторону болта вторым ключом на 8-10 мм |
| Окисление контакта | Зачистить клемму и болт мелкой наждачной бумагой после демонтажа |
Изолируйте отсоединённый кабель, обернув его конец изолентой или надев резиновый колпачок. Убедитесь, что провод не касается металлических элементов двигателя. При наличии дополнительных тонких проводов на реле (управляющих) оставьте их для следующего этапа демонтажа.
Снятие управляющего провода с контакта реле
Управляющий провод подключен к верхнему контакту втягивающего реле стартера и отвечает за активацию механизма при повороте ключа зажигания. Он отличается от силовых кабелей меньшим сечением и изоляцией обычно черного или серого цвета.
Перед отсоединением убедитесь, что аккумуляторная клемма "минус" снята для предотвращения короткого замыкания. Чистой ветошью очистите зону вокруг контакта от грязи и влаги.
Порядок действий
- Зафиксируйте корпус реле рукой для предотвращения смещения
- Нажмите пальцем на пластиковый фиксатор клеммы (при наличии)
- Плотно обхватите клемму провода большим и указательным пальцами
- Покачивайте из стороны в сторону с одновременным тянущим движением вдоль оси контакта
Если клемма прикипела, обработайте соединение WD-40 и повторите через 2-3 минуты. Запрещается:
- Дергать провод - риск повреждения жилы
- Использовать плоскогубцы без изоляции
- Прикладывать чрезмерное усилие к корпусу реле
После демонтажа наденьте на клемму изоляционный колпачок или обмотайте изолентой. Убедитесь в отсутствии следов коррозии на контакте реле - при необходимости зачистите мелкой наждачной бумагой.
Ослабление крепежных болтов стартера
Стартер ВАЗ-2107 фиксируется тремя болтами: два длинных расположены в зоне картера сцепления (снизу и сверху), а третий короткий – со стороны аккумуляторной батареи. Нижний крепеж особенно сложен для доступа из-за ограниченного пространства под автомобилем. Перед началом работ удостоверьтесь в устойчивости машины на подъемнике или домкратах.
Для работы потребуются головки на 13 и 15 мм с удлинителем и воротком, а также трещотка для труднодоступных мест. Ослабляйте болты постепенно, без полного выкручивания, чтобы избежать перекоса корпуса стартера. При закисании резьбы используйте проникающую смазку WD-40, нанеся ее за 10–15 минут до демонтажа.
- Ослабьте верхний болт (13 мм) через моторный отсек – он находится над стартером возле впускного коллектора. Для доступа может потребоваться снять воздушный фильтр.
- Ослабьте боковой болт (13 мм) со стороны аккумулятора – доступ осуществляется справа от батарейного поддона.
- Ослабьте нижний болт (15 мм):
- Поднимите автомобиль и зафиксируйте на козлах
- Используйте удлинитель и карданный шарнир для обхода элементов выхлопной системы
- Контролируйте положение головки ключа, чтобы избежать срыва граней
После ослабления всех креплений оставьте болты в посадочных отверстиях на 2–3 витка резьбы. Это предотвратит падение стартера при отсоединении электрических проводов на следующем этапе работ.
Демонтаж верхнего крепежного болта
Подготовьте ключ на 13 с удлинителем и карданным шарниром для доступа к труднодоступному креплению. Зафиксируйте стартер свободной рукой, чтобы избежать его проворота или паления при откручивании.
Вставьте инструмент со стороны двигателя через пространство между впускным коллектором и корпусом стартера. Плавно проворачивайте болт против часовой стрелки, контролируя усилие – резьба часто прикипает. При возникновении сопротивления обработайте соединение WD-40 и повторите попытку через 5 минут.
Ключевые рекомендации
Обязательно снимите клемму «+» с аккумулятора перед работами! После выкручивания удерживайте болт пальцем до полного извлечения – его падение в подкапотное пространство усложнит задачу. Проверьте наличие на болте:
- Стопорной шайбы (при наличии)
- Признаков деформации резьбы
- Следов коррозии
Если болт не поддается, используйте ударно-поворотный инструмент или нагрейте соединение строительным феном. После демонтажа сразу положите болт в подготовленную емкость вместе с нижним крепежом.
Снятие нижнего крепежного болта
Для доступа к нижнему крепежному болту потребуется смотровая яма или подъемник, так как элемент расположен под двигателем ближе к картеру сцепления. Предварительно убедитесь, что стартер зафиксирован от падения – верхний болт уже откручен, но корпус придерживается рукой или подпоркой.
Используйте торцевой ключ на 13 мм с удлинителем и карданным шарниром для компенсации угла. Болт крепится через кронштейн к блоку цилиндров и часто покрыт слоем грязи – очистите резьбовую часть щеткой перед откручиванием. Приложите умеренное усилие против часовой стрелки, избегая срыва граней.
Порядок действий
- Подготовьте инструмент: ключ на 13 мм + удлинитель 150-200 мм + кардан.
- Очистите зону вокруг болта металлической щеткой.
- Вставьте сборку ключа в головку болта под углом ≈30° к горизонту.
- Плавно проворачивайте против часовой стрелки, придерживая стартер снизу.
- После срыва резьбы докрутите болт пальцами для предотвращения падения.
Важно: если болт не поддается:
- Обработайте резьбу проникающей смазкой WD-40
- Используйте ударный гайковерт с контролем усилия
- Не допускайте перекоса ключа – рискуете сорвать грани
| Тип сложности | Решение |
|---|---|
| Закоксованная резьба | Прогреть соединение строительным феном (не открытое пламя!) |
| Сорванные грани | Применить экстрактор или зубило с молотком |
Извлечение стартера через моторный отсек
Обеспечьте свободный доступ к стартеру, сняв воздушный фильтр (при необходимости) и другие мешающие элементы. Убедитесь, что аккумулятор полностью отключен – сначала снимите отрицательную клемму, затем положительную.
Визуально определите крепления стартера: два верхних болта и один нижний, а также электрические подключения (толстый силовой провод +12В и тонкий провод на втягивающее реле). Подготовьте инструменты: набор головок с удлинителями, ключи на 13 мм и 8 мм, трещотку.
- Отсоедините провода питания:
- Ключом на 8 мм ослабьте гайку тонкого провода на втягивающем реле и снимите клемму.
- Ключом на 13 мм открутите гайку силового провода (+12В) и отведите кабель в сторону.
- Открутите крепежные болты:
- Верхние болты выкрутите трещоткой с удлинителем (головка на 13 мм).
- Для нижнего болта используйте карданный шарнир или гибкий удлинитель – доступ ограничен. Вращайте против часовой стрелки.
- Извлеките стартер:
- Придерживая корпус, осторожно выведите стартер вверх, наклоняя его вперед для обхода кронштейнов.
- Избегайте резких движений – бендикс может зацепиться за маховик.
Важно: при снятии нижнего болта используйте магнитную головку или стяните его пальцами – падение болта в поддон потребует демонтажа защиты двигателя.
Проверка посадочного места на отсутствие деформаций
Деформации фланца картера сцепления или повреждения резьбовых отверстий приведут к перекосу стартера при установке. Это вызовет повышенный шум, ускоренный износ бендикса и венца маховика, а в критических случаях – заклинивание или разрушение узла. Даже незначительный перекос нарушает соосность шестерни стартера и зубчатого венца.
Тщательно очистите посадочную плоскость ветошью и визуально осмотрите при хорошем освещении. Проверьте:
- Ровность поверхности – приложите линейку ребром вдоль и поперек фланца, ищите зазоры
- Отсутствие сколов или трещин в зоне крепежных отверстий
- Состояние резьбы в отверстиях под болты – вкрутите крепеж вручную до упора без перекосов
При обнаружении неровностей более 0.5 мм или повреждений резьбы потребуется восстановление поверхности напильником (для мелких дефектов) или фрезеровка на станке. Сильно поврежденные отверстия растачивают и устанавливают ремонтные втулки.
Очистка контактных поверхностей от загрязнений
После демонтажа старого стартера тщательно осмотрите все контактные соединения – клеммы аккумулятора, провод массы, колодку управления и контактные болты втягивающего реле. Окислы, грязь или следы коррозии создают сопротивление, ухудшающее пуск двигателя.
Используйте металлическую щетку или наждачную бумагу (зернистостью 120-240) для механической очистки поверхностей. Особое внимание уделите клемме силового провода на втягивающем реле и резьбе контактных болтов – они часто покрываются плотным слоем окислов.
Порядок обработки контактов:
- Отсоедините клеммы АКБ – обязательное условие безопасности.
- Очистите внутренние поверхности клемм аккумулятора и наконечников проводов щеткой до блеска металла.
- Обработайте контактные площадки втягивающего реле (места подключения силового провода и провода от замка зажигания).
- Проверьте чистоту резьбы крепежных болтов стартера и посадочного места на блоке двигателя – обеспечение надежного контакта "массы".
После очистки нанесите на все контактные группы специальную токопроводящую смазку или тонкий слой Литола. Это предотвратит повторное окисление. Убедитесь в отсутствии остатков абразива или металлической стружки перед установкой нового стартера.
Подготовка заменяемого стартера к установке
Визуально осмотрите корпус нового или отремонтированного стартера на наличие механических повреждений и отсутствие следов коррозии. Проверьте целостность электрических клемм и изоляции проводов, особенно в местах соединения с втягивающим реле.
Очистите контактные поверхности стартера металлической щеткой для обеспечения надежного соединения с массой автомобиля. Особое внимание уделите площадке крепления стартера к картеру сцепления и резьбовым отверстиям для болтов.
Ключевые этапы подготовки
Обязательные процедуры перед монтажом:
- Нанесите тонкий слой графитовой смазки или Литола-24 на шлицы венца маховика
- Обработате резьбу крепежных болтов проникающей смазкой (WD-40 или аналог)
- Проверьте состояние контактной группы втягивающего реле:
- Зачистите "пятаки" мелкой наждачной бумагой
- Убедитесь в отсутствии подгорания контактов
Важно: При использовании б/у стартера выполните проверку на стенде или напрямую подключив к АКБ – убедитесь в срабатывании втягивающего реле и вращении бендикса.
| Элемент | Параметр контроля |
|---|---|
| Бендикс | Свободное вращение в одном направлении |
| Втягивающее реле | Отсутствие заеданий при подаче 12В |
| Корпус | Отсутствие трещин в зоне крепления |
Проверка шестерни бендикса на свободный ход
Проверьте вращение шестерни бендикса вручную. Возьмите шестерню большим и указательным пальцами, попытайтесь провернуть её относительно вала якоря в обоих направлениях.
Шестерня должна свободно проворачиваться по часовой стрелке (если смотреть со стороны шестерни) и надёжно блокироваться при попытке вращения против часовой стрелки. Отсутствие свободного хода или блокировки в обоих направлениях указывает на неисправность обгонной муфты.
Последовательность действий при обнаружении проблем
Если выявлены нарушения в работе бендикса:
- Зафиксируйте якорь – вставьте отвёртку между пластинами корпуса редуктора для предотвращения проворачивания.
- Попробуйте снять шестерню – потяните её вдоль вала с одновременным лёгким покачиванием из стороны в сторону.
Важные замечания:
- Не применяйте грубую силу – это повредит шлицы вала.
- Приржавевшую шестерню обработайте жидкостью WD-40 и выждите 10-15 минут.
| Правильная работа | Неправильная работа |
|---|---|
| Свободное вращение по часовой стрелке | Заклинивание в обоих направлениях |
| Жёсткая блокировка против часовой стрелки | Проскальзывание при нагрузке |
Неисправный бендикс подлежит замене – ремонт обгонной муфты экономически нецелесообразен и ненадёжен. Установите новую деталь с аналогичными посадочными параметрами.
Смазка втулок вала стартера
Обработка втулок смазочным материалом – обязательный этап перед установкой нового или б/у стартера. Сухие подшипники скольжения провоцируют заклинивание вала, перегрев и быстрый выход из строя обмотки.
Используйте только термостойкие составы, сохраняющие свойства при экстремальных нагрузках. Обычная Литол-24 или графитка непригодны – при нагреве они стекают с поверхности, оставляя детали без защиты.
Технология нанесения смазки
Порядок работ:
- Очистите посадочные места в картере КПП и задней крышке стартера от старой смазки ветошью
- Нанесите тонкий слой состава внутрь каждой втулки при помощи деревянной палочки
- Равномерно распределите смазку вращательными движениями вала стартера
- Удалите излишки материала – избыток спровоцирует налипание пыли
Рекомендованные материалы:
| MS-1600 | Специализированная смазка для стартеров (-40°C...+180°C) |
| LIQUI MOLY Zentralfett | Высокотемпературный медный антифрикционный состав |
| ЦИАТИМ-221 | Термостойкая смазка для узлов трения (+150°C) |
Важно: запрещено забивать втулки смазкой "с горкой" – это нарушает тепловой зазор и вызывает гидравлическое сопротивление вращению вала. Достаточно покрытия рабочей поверхности микронным слоем.
Смазка зубьев венца маховика
Смазка зубьев венца маховика критически важна для предотвращения износа и обеспечения плавного зацепления бендикса стартера. Без регулярного обслуживания сухие зубья провоцируют металлическую стружку, перекосы и характерный скрежет при запуске двигателя.
Процедуру выполняют каждые 30-50 тыс. км пробега или при каждом демонтаже стартера. Особое внимание уделите состоянию зубьев: сколы, трещины или неравномерный износ требуют замены венца.
Технология нанесения смазки
- Очистка поверхности: удалите старую смазку и загрязнения металлической щеткой через монтажное отверстие стартера.
- Проворот маховика: ключом на 19 мм поворачивайте коленвал за болт шкива до полного оборота венца.
- Нанесение состава: используйте пластичную смазку типа Литол-24. Наносите тонкий равномерный слой кистью или шприцем на каждый зуб.
- Контроль слоя: излишки удалите ветошью – избыток смазки приведет к загрязнению узла сцепления.
Важно: избегайте жидких масел – они стекают с вертикальных поверхностей и притягивают пыль. Для экстремальных температур (-30°C и ниже) применяйте графитовую смазку.
| Тип смазки | Диапазон температур | Особенности |
|---|---|---|
| Литол-24 | -40°C до +120°C | Стандартный выбор, доступная цена |
| Графитовая смазка | -20°C до +70°C | Антифрикционные свойства, для морозов |
| Molykote G-4700 | -40°C до +177°C | Высокотемпературная, повышенная износостойкость |
Совмещение крепежных отверстий при установке
Точное совмещение монтажных отверстий корпуса стартера с резьбовыми гнездами картера сцепления – критически важный этап. Неправильная позиция вызывает перекос агрегата, что приводит к повреждению зубьев бендикса и венца маховика, а также срыву резьбы при затяжке.
Поддерживайте стартер одной рукой снизу, одновременно направляя передний носок корпуса в ответное отверстие картера. Плавно смещайте устройство в плоскости крепления, добиваясь идеальной соосности всех точек фиксации без малейшего перекоса.
- Предварительная примерка:
- Вставьте крепежные болты в отверстия без затяжки
- Проверьте зазор между фланцем стартера и картером – не более 0,5 мм по всему периметру
- Коррекция положения:
- При несовпадении: слегка поворачивайте корпус вокруг оси носка
- Допускается легкое покачивание вверх-вниз (±3°)
- Запрещено прикладывать ударные нагрузки или использовать рычаги
- Контрольные признаки правильной установки:
- Болты входят в отверстия без усилия пальцами
- Отсутствие видимого смещения фланца относительно картера
- Зазор между корпусом и маховиком 1-1.5 мм (проверяется щупом)
| Тип крепления | Особенности совмещения | Кол-во болтов |
|---|---|---|
| Шпильки в картере | Надевайте шайбы и гайки после полной посадки корпуса | 3 |
| Резьбовые отверстия | Используйте направляющие втулки для первых 2-3 витков | 3 |
Фиксация привода: Убедитесь, что шестерня бендикса свободно входит в зацепление с венцом маховика при ручном проворачивании (через смотровое окно). При обнаружении затирания немедленно прекратите установку и проверьте соосность.
Предварительная установка нижнего болта крепления
Аккуратно приподнимите корпус стартера левой рукой, совместив отверстие в нижней проушине агрегата с резьбовым гнездом на картере сцепления. Удерживайте стартер в этом положении, избегая перекоса – монтажные отверстия должны быть соосны.
Возьмите нижний крепежный болт (М8×25 мм с головкой под 13 мм) и вставьте его через проушину стартера в направляющее отверстие блока двигателя. При необходимости используйте магнитный держатель или проволоку для фиксации болта в начальном положении.
Ключевые этапы монтажа
- Наденьте накидную головку на 13 мм с удлинителем 100-150 мм и карданным шарниром через межсеточное пространство снизу
- Проворачивайте болт против часовой стрелки до характерного щелчка (начало зацепления резьбы)
- Смените направление вращения и сделайте 3-4 оборота по часовой стрелке для первичной натяжки
| Инструмент | Параметры | Назначение |
| Головка | 13 мм, 1/2" | Захват болта |
| Кардан | Угол 25°-35° | Обход препятствий |
| Динамометрический ключ | 40 Н·м макс | Финишная затяжка |
Контролируйте параллельность корпуса стартера плоскости блока цилиндров – зазор между фланцем и посадочной площадкой не должен превышать 1 мм по периметру. Не допускайте полной затяжки на этом этапе – болт лишь предварительно фиксирует узел перед подключением электропроводки.
Закручивание верхнего болта крепления
Установите верхний болт крепления стартера в посадочное отверстие блока цилиндров. Совместите резьбу максимально точно, избегая перекоса – это предотвратит срыв резьбы при затяжке.
Используйте удлинитель с карданным шарниром и головкой на 13 мм – прямой доступ к болту ограничен выпускным коллектором. Подготовьте торцевой ключ с воротком для финальной затяжки.
- Наживите болт вручную на 3-4 оборота до ощутимого сопротивления, контролируя положение стартера левой рукой.
- Затяните болт ключом с удлинителем:
- Первый этап – предварительная затяжка до соприкосновения прижимной плоскости
- Второй этап – финальный момент 31-39 Н·м (проверьте спецификацию)
- Проверьте отсутствие люфта стартера – плотное прилегание к блоку обязательно.
Затяжка крепежных болтов с необходимым моментом
Правильная затяжка болтов крепления стартера гарантирует отсутствие вибраций и надёжный контакт корпуса с блоком двигателя. Применение динамометрического ключа обязательно – это исключает деформацию посадочных мест и срыв резьбы.
Недостаточный момент затяжки приведёт к самооткручиванию болтов во время работы двигателя, а превышение допустимого значения может вызвать разрушение алюминиевого картера или повреждение стартера. Соблюдение нормированных параметров критически важно для долговечности узла.
Параметры и последовательность затяжки
| Элемент крепления | Момент затяжки (Н·м) |
|---|---|
| Верхний крепёжный болт стартера | 32-40 |
| Нижний крепёжный болт стартера | 32-40 |
| Гайка силового провода (контактный болт) | 9-10 |
Порядок выполнения:
- Наживите верхний и нижний болты крепления стартера вручную до соприкосновения фланца с блоком
- Затяните верхний болт динамометрическим ключом до 32-40 Н·м круговым движением
- Повторите операцию для нижнего болта с идентичным моментом
- Затяните гайку силового провода на контактном болте стартера моментом 9-10 Н·м
Контролируйте равномерность прилегания фланца при затяжке. После первого запуска двигателя проверьте отсутствие вибрации стартера.
Подключение управляющего провода к реле
Найдите тонкий провод с клеммой на конце, идущий от замка зажигания. Он предназначен для подачи управляющего сигнала на втягивающее реле стартера. Убедитесь в отсутствии повреждений изоляции и коррозии на клемме.
Ориентируйтесь на штекерное соединение реле стартера – управляющий контакт обычно маркирован цифрой "50". Перед подключением тщательно зачистите контактную площадку на реле металлической щёткой для обеспечения надёжного соединения.
Последовательность подключения
- Снимите защитный резиновый колпачок с клеммы "50" на втягивающем реле.
- Наденьте клемму управляющего провода на контактный болт реле до упора.
- Зафиксируйте соединение затяжкой гайки ключом на 8 мм с умеренным усилием (избыточное усилие может сорвать резьбу).
Проверьте надёжность крепления – провод не должен болтаться или иметь люфт. Убедитесь, что рядом расположенные силовые кабели не касаются управляющего провода и не создают риск короткого замыкания.
| Элемент | Тип соединения | Ключ |
|---|---|---|
| Клемма провода | Кольцевая | 8 мм |
| Контакт реле | Резьбовой болт | 8 мм |
Важно: после установки стартера проверьте работу системы – при повороте ключа в положение "стартер" должен быть чётко слышен щелчок втягивающего реле. Отсутствие щелчка свидетельствует о неправильном подключении управляющего провода.
Установка силового кабеля на клемму втягивающего реле
Очистите клемму втягивающего реле от окислов и загрязнений металлической щеткой или наждачной бумагой. Убедитесь в целостности резьбы на клеммном болте – повреждения могут помешать надежной фиксации.
Наденьте кольцевую клемму силового кабеля (идущего от аккумулятора) на болт втягивающего реле. Сверху установите штатную гайку и затяните ее ключом на 13 с усилием 8-10 Н·м. Проверьте отсутствие люфта соединения – кабель не должен двигаться относительно клеммы.
Контрольные операции после подключения
- Убедитесь, что кабель не контактирует с подвижными элементами двигателя (ремень ГРМ, шкивы) или горячими поверхностями (выпускной коллектор).
- Проверьте целостность защитной пластиковой оболочки провода по всей длине – трещины требуют замены кабеля.
- Убедитесь, что рядом нет острых кромок кузова, способных перетереть изоляцию.
Важно: При подключении обязательно соблюдайте полярность! Силовой кабель (толстый провод в красной/оранжевой изоляции) подключается только к положительной клемме втягивающего реле (обычно обозначена "+" или имеет больший диаметр).
| Параметр | Требование |
|---|---|
| Момент затяжки гайки | 8-10 Н·м |
| Цвет изоляции силового кабеля | Красный/оранжевый |
| Диаметр клеммы кабеля | 8 мм (под болт М8) |
Проверка надежности соединения всех контактов
После установки стартера и фиксации крепежными болтами переходите к подключению электрической части. Последовательно подсоедините силовой провод к верхней клемме втягивающего реле, соблюдая полярность (плюс от аккумулятора). Надежно затяните гайку ключом на 13, исключая люфт соединения.
Подключите управляющий разъем к штекеру реле. Убедитесь, что пластиковый фиксатор защелкнулся с характерным щелчком. Проверьте отсутствие перегибов и повреждений изоляции на проводах, особенно в местах контакта с острыми кромками кузова.
Контрольный перечень соединений
- Плюсовой кабель АКБ – к верхней клемме стартера
- Медный шиток – между втягивающим реле и обмоткой стартера
- Управляющий провод – к штекеру на корпусе реле
- Масса двигателя – целостность крепления к кузову
Обязательно выполните тестовый запуск: включите нейтральную передачу и поверните ключ зажигания. При слабой прокрутке коленвала или щелчках проверьте затяжку клемм и чистоту контактных поверхностей. Заглушите двигатель и дотяните проблемные соединения.
Монтаж защиты картера двигателя
Установите защиту картера на штатное место, совместив ее монтажные отверстия с резьбовыми креплениями на лонжеронах или подрамнике двигателя. Контролируйте правильность позиционирования пластины относительно масляного поддона и элементов выхлопной системы.
Вставьте крепежные болты во все отверстия защиты, предварительно очистив резьбу на кузовных элементах от грязи и следов коррозии. Наживите гайки или болты вручную, избегая перекоса детали.
Затяжка крепежа
Затяните крепления защиты в следующей последовательности:
- Центральные болты/гайки
- Передние крепления
- Задние крепления
Применяйте динамометрический ключ с усилием 25–35 Н·м. Перетяжка может сорвать резьбу, а недостаточное усилие приведет к вибрациям. Проверьте отсутствие зазоров между защитой и кузовом по всему периметру.
| Тип крепежа | Рекомендуемое усилие |
| Болт М8 | 25–28 Н·м |
| Болт М10 | 30–35 Н·м |
Убедитесь, что защита не контактирует с выпускным коллектором или другими подвижными элементами. При наличии резиновых демпферов проверьте их целостность – трещины требуют замены прокладок.
Подсоединение клемм аккумулятора
Сначала наденьте защитные перчатки и очки для предотвращения случайного замыкания и попадания электролита на кожу. Убедитесь, что ключ зажигания находится в положении «LOCK», а все потребители электроэнергии (фары, магнитола) выключены.
Проверьте состояние клемм и выводов аккумулятора – при наличии окисления или грязи зачистите их металлической щеткой. Убедитесь в отсутствии повреждений изоляции проводов и надежности крепления аккумуляторной батареи в посадочном месте.
Порядок подключения клемм
Строго соблюдайте последовательность подсоединения во избежание искрения:
- Наденьте положительную (красную) клемму на соответствующий вывод АКБ (обозначен знаком «+»).
- Затяните гайку крепления ключом до плотной фиксации, избегая чрезмерных усилий.
- Аналогично установите отрицательную (чёрную) клемму на вывод «–».
После подключения выполните контрольную проверку:
- Попробуйте сдвинуть клеммы рукой – не должно быть люфта.
- Нанесите тонкий слой технического вазелина на контакты для защиты от окисления.
- Убедитесь, что провода не натянуты и не касаются движущихся элементов двигателя.
Проверьте работу электрооборудования: включите зажигание и стартер (двигатель не запускайте), убедитесь в отсутствии искр или треска в районе АКБ. Если диагностика выявила проблемы – немедленно отсоедините клеммы и проверьте правильность подключения.
Визуальная проверка отсутствия коротких замыканий
Тщательно осмотрите корпус стартера и его клеммы на предмет видимых повреждений. Ищите любые признаки оплавления пластика, потемнения металла или следы гари, особенно вокруг контактных болтов и втягивающего реле.
Проверьте целостность изоляции проводов, подключенных к стартеру. Обратите внимание на места перегибов и участки, соприкасающиеся с горячими или острыми элементами двигателя. Убедитесь в отсутствии оголенных жил или следов перегрева на клеммных колодках.
Ключевые зоны для осмотра:
- Контактные болты на втягивающем реле: Оплавление или сильное окисление указывает на перегрев из-за высокого сопротивления или КЗ.
- Медные "пятаки" внутри реле: Наличие глубокого выгорания, эрозии или спекания контактов.
- Обмотки статора и ротора (через вентиляционные окна): Почернение лака, вздутие изоляции или характерный запах гари.
- Корпус втягивающего реле: Трещины, вздутия или подтеки электролита (если реле неразборное).
Важно: Обнаружение хотя бы одного из перечисленных дефектов означает высокую вероятность короткого замыкания внутри стартера. Такой узел ремонту не подлежит и требует обязательной замены.
Техника безопасности при первом запуске
Первый запуск двигателя после замены стартера требует строгого соблюдения мер безопасности. Неправильные действия могут привести к травмам или повреждению автомобиля.
Перед поворотом ключа зажигания убедитесь в выполнении всех подготовительных этапов и отсутствии рисков. Контролируйте процесс запуска из салона автомобиля.
Ключевые правила и последовательность действий
- Проверка нейтральной передачи
Обязательно убедитесь, что рычаг КПП находится в нейтральном положении, а стояночный тормоз полностью затянут - Контроль моторного отсека
Уберите из подкапотного пространства инструменты, ветошь и посторонние предметы. Закройте капот перед запуском - Электробезопасность
Проверьте надежность крепления:- Клемм аккумулятора
- Силового кабеля стартера
- Управляющего провода на втягивающем реле
| Действие | Критичность | Последствия нарушения |
|---|---|---|
| Запуск с открытым капотом | Высокая | Травмы от движущихся частей |
| Проверка на передаче | Критическая | Неконтролируемое движение авто |
| Непроверенные соединения | Средняя | Короткое замыкание, возгорание |
После запуска немедленно проверьте:
- Отключение стартера (характерный щелчок)
- Отсутствие посторонних шумов в районе стартера
- Нет ли запаха гари или дыма
При обнаружении аномалий мгновенно заглушите двигатель. Не пытайтесь повторно запускать мотор до устранения неисправностей.
Проверка работы стартера на холостом ходу
Проверка стартера на холостом ходу (без передачи крутящего момента двигателю) позволяет оценить его основные характеристики: скорость вращения якоря, потребляемый ток, отсутствие посторонних шумов и перегрева. Эта проверка проводится *после* снятия стартера с автомобиля и является обязательным этапом перед установкой нового или отремонтированного узла.
Для проведения проверки вам понадобится источник питания (аккумуляторная батарея, 12В), мощные соединительные провода с зажимами типа "крокодил" (сечением не менее 16 мм²) и приборы для измерения тока (амперметр постоянного тока на 500-1000 А) и напряжения (вольтметр постоянного тока). Стартер должен быть надежно закреплен в тисках или иным способом, исключающим его смещение или проворачивание при включении.
Последовательность действий при проверке
- Подготовка схемы:
- Минусовой провод от аккумулятора подключите к массе стартера (корпусу).
- Плюсовой провод от аккумулятора подключите к выходной клемме тягового реле (большая клемма, куда подходит толстый провод от АКБ на автомобиле).
- Подключите амперметр последовательно в плюсовую цепь (между АКБ и клеммой реле).
- Подключите вольтметр между плюсовой клеммой тягового реле и массой стартера.
- Подготовьте управляющий провод: один его конец подключите к плюсовой клемме аккумулятора, второй - к управляющей клемме тягового реле (маленькая клемма, куда на автомобиле подходит тонкий провод от замка зажигания).
- Проведение замера:
- Кратковременно (не более 3-5 секунд!) коснитесь свободным концом управляющего провода к управляющей клемме тягового реле.
- В момент контакта тяговое реле должно четко сработать (слышен щелок), бендикс должен выдвинуться, а якорь стартера начать вращаться с высокой скоростью.
- Зафиксируйте показания вольтметра и амперметра в момент вращения.
- Немедленно отпустите управляющий провод, чтобы прекратить подачу тока.
- Оценка результатов:
- Скорость вращения: Якорь должен вращаться плавно, быстро и без рывков.
- Потребляемый ток: Сравните показания амперметра с нормативными значениями для вашего стартера.
- Напряжение: Напряжение на клеммах стартера при работе не должно падать ниже определенного уровня.
- Шумы: Отсутствие скрежета, стука, гула или других посторонних звуков.
- Работа бендикса: Бендикс должен уверенно выдвигаться при срабатывании реле и свободно вращаться в обратную сторону (против направления вращения якоря) после отключения.
| Параметр | Нормальное значение для ВАЗ-2107* | Возможные причины отклонения |
|---|---|---|
| Потребляемый ток (А) | 80 - 100 А | Ток выше нормы: замыкания в обмотках, заедание якоря, износ втулок. Ток ниже нормы: плохой контакт в цепи, слабый АКБ. |
| Напряжение на клеммах (В) | Не менее 9.5 - 10.0 В | Сильное падение напряжения: высокое внутреннее сопротивление стартера (износ щеток, плохие контакты) или недостаточная емкость/заряд АКБ. |
| Частота вращения (об/мин) | 4000 - 6000 об/мин | Низкие обороты: износ щеток/коллектора, замыкания, плохой контакт, слабый АКБ. Высокие обороты: межвитковое замыкание в обмотке возбуждения. |
*Точные нормативные значения могут незначительно отличаться для разных моделей и производителей стартеров. Сверяйтесь с паспортными данными конкретного изделия.
Важное предупреждение: Никогда не держите стартер включенным более 5-10 секунд! Работа без нагрузки приводит к очень быстрому разгону якоря. Длительная работа в таком режиме вызывает сильный перегрев обмоток и коллектора, что может привести к их разрушению и выходу стартера из строя. Проводите проверку только кратковременными включениями с достаточными интервалами для остывания.
Контроль отсутствия посторонних шумов при запуске
После установки нового стартера и подключения аккумулятора выполните пробный запуск двигателя. Внимательно прослушайте звук работы стартера: нормальная работа характеризуется ровным жужжанием без резких тонов. Любые отклонения (скрежет, стук, свист, металлический лязг) указывают на возможные проблемы с монтажом или дефект детали.
Повторите запуск 3-4 раза, обращая внимание на моменты включения/выключения стартера. Попросите помощника проворачивать двигатель, пока вы контролируете звук в подкапотном пространстве. Особенно критичны шумы при зацеплении шестерни с венцом маховика и при остановке вращения.
Типичные шумы и их причины
- Скрежет или визг: Неполное зацепление шестерни с венцом маховика, повреждение зубьев, перекос стартера при установке
- Резкий металлический стук: Ослабление крепежных болтов, деформация приводного рычага, износ втулок
- Громкий гул или вой: Задевание ротора за статор, несоосность валов, отсутствие смазки в подшипниках
- Повторяющиеся щелчки: Проблемы с втягивающим реле, низкий заряд АКБ, плохой контакт массы
При обнаружении аномальных звуков немедленно заглушите двигатель. Проверьте правильность посадки стартера, затяжку креплений (13 мм болты), состояние контактов и целостность маховика через смотровое окно. Игнорирование шумов приведет к разрушению венца маховика и поломке нового стартера.
Диагностика корректного включения бендикса
После установки нового стартера или при подозрении на неисправность старого критически важно проверить корректность выброса бендикса и его зацепления с венцом маховика. Основной метод диагностики – визуальный и звуковой контроль работы узла при имитации запуска двигателя.
Для безопасной проверки необходимо обеспечить свободный доступ к стартеру и маховику, отсоединив аккумуляторную батарею от силовой цепи стартера (обязательно снять минусовую клемму!). Проверка выполняется кратковременной подачей напряжения на управляющий контакт (тонкий провод на втягивающем реле) от плюса АКБ.
Порядок проверки и признаки неисправности
Выполните следующие действия, наблюдая за бендиксом:
- Подготовка: Установите автомобиль на ручной тормоз и нейтральную передачу. Снимите защитный кожух маховика (при наличии). Обеспечьте хорошее освещение.
- Подача напряжения: Надежно подключите плюсовой провод АКБ к силовому выводу втягивающего реле (толстый провод). Кратковременно коснитесь проводом (сечением не менее 4 мм²) от плюса АКБ управляющего контакта (тонкий штекер) втягивающего реле.
- Наблюдение: В момент подачи напряжения бендикс должен резко и четко выдвинуться вперед по направляющим вала стартера на расстояние, достаточное для полного зацепления с венцом маховика (ход ~15-20 мм).
Критерии корректной работы:
- Полный вылет: Бендикс выдвигается до упора, без заеданий и рывков.
- Стабильное удержание: Остается в выдвинутом положении все время, пока подается напряжение на управляющий контакт.
- Резкое возвращение: Мгновенно и полностью возвращается в исходное положение после прекращения подачи напряжения.
- Характерный звук: Слышен четкий, твердый щелчок втягивающего реле и механизма бендикса при вылете и возврате. Отсутствие скрежета или затирания.
Типичные проблемы и их причины:
| Признак | Возможная причина |
|---|---|
| Бендикс не выдвигается или вылетает частично | Неисправность втягивающего реле, загрязнение/износ направляющих вала, повреждение вилки (рычага) бендикса, слабый заряд АКБ |
| Бендикс выдвигается, но не возвращается | Залипание вилки бендикса, деформация возвратной пружины, коррозия/загрязнение вала |
| Скрежет, заедание при движении | Загнутые зубья на бендиксе или венце маховика, сильная загрязненность, износ втулок вала стартера |
| Отсутствие щелчка втягивающего реле | Неисправность втягивающего реле, плохой контакт на управляющем проводе, обрыв обмотки реле |
Обнаружение любой из этих неполадок требует повторного демонтажа стартера для детального осмотра, очистки, замены поврежденных компонентов (бендикса, вилки, втягивающего реле, втулок) или установки исправного узла. Запуск двигателя до устранения дефектов выброса бендикса категорически запрещен – это приведет к разрушению венца маховика и стартера.
Оценка мощности прокрутки двигателя
После установки нового стартера критически важно проверить качество прокрутки коленчатого вала. Недостаточная мощность вращения не только затруднит запуск двигателя, но и может указывать на скрытые проблемы в цепи стартера или питающей системе. Пренебрежение этой проверкой способно привести к повторному демонтажу узла или выходу из строя компонентов.
Исправная система обеспечивает уверенное вращение коленвала со скоростью 250-300 об/мин, сопровождающееся ровным густым звуком без рывков и пауз. Субъективно это ощущается как быстрая, ритмичная работа стартера – двигатель должен "схватывать" в течение 2-3 секунд даже в холодную погоду при исправном зажигании и топливоподаче.
Признаки недостаточной мощности
- Замедленное вращение – коленвал проворачивается вяло, со скоростью ниже 200 об/мин
- Характерные звуки: протяжные щелчки реле, металлический скрежет или неравномерный гул
- Терминальное падение напряжения – при прокрутке напряжение на клеммах АКБ опускается ниже 9.5В
- Перегрев корпуса стартера через 10-15 секунд непрерывной работы
При обнаружении симптомов выполните проверку в следующем порядке:
- Измерьте напряжение на выводе втягивающего реле при включенном зажигании – должно быть не менее 11.8В
- Проконтролируйте падение напряжения между "плюсом" АКБ и силовым контактом стартера (макс. 0.5В)
- Проверьте цепь массы: напряжение между корпусом стартера и минусовой клеммой АКБ ≤ 0.3В
| Параметр | Норма | Критическое значение |
|---|---|---|
| Напряжение на клеммах АКБ (холостой ход) | 12.6В | < 12.2В |
| Напряжение при прокрутке | > 10.5В | < 9.5В |
| Ток потребления стартера (60°C масла) | 130-160А | > 180А |
Проверка автоматического отключения после запуска
После установки нового стартера необходимо проверить корректность работы втягивающего реле, особенно функцию автоматического отключения бендикса от маховика при запуске двигателя. Эта процедура предотвращает преждевременный износ деталей и гарантирует стабильную работу системы.
Подключите стартер напрямую к аккумулятору с помощью проводов сечением не менее 16 мм², минуя штатную проводку автомобиля. Убедитесь, что стартер надежно зафиксирован – при подаче тока возникнет сильный крутящий момент.
Последовательность тестирования
- Подсоедините плюсовой провод от АКБ к верхнему болту втягивающего реле.
- Контакт управляющей клеммы (тонкий провод) замкните на плюс аккумулятора металлическим предметом.
- Контролируйте поведение бендикса: при подаче напряжения он должен резко выдвинуться с характерным щелчком.
- После запуска (имитируйте вращение маховика рукой) бендикс обязан мгновенно вернуться в исходное положение при прекращении подачи тока на управляющую клемму.
Если бендикс заедает, медленно возвращается или не втягивается полностью – требуется регулировка/замена втягивающего реле. Повторный тест после устранения неисправностей обязателен.
Контроль отсутствия искрения на клеммах
После установки нового стартера и подключения электрических соединений необходимо убедиться в отсутствии искрения на клеммах при работе стартера. Искрение свидетельствует о плохом контакте или коротком замыкании, что может привести к выходу узла из строя, оплавлению проводов и риску возгорания.
Перед проверкой убедитесь в надёжности затяжки всех клемм на стартере и аккумуляторе. Попросите помощника включить зажигание и кратковременно запустить двигатель, пока вы визуально контролируете места соединений при хорошем освещении.
Порядок действий при обнаружении искрения
- Немедленно прекратите запуски двигателя и отсоедините клеммы от аккумулятора
- Проверьте качество контактов на всех соединениях:
- Силовой провод от аккумулятора к стартеру
- Управляющий провод на втягивающем реле
- Клеммы массы на кузове и двигателе
- Очистите окисленные поверхности клемм металлической щёткой
- Проверьте целостность проводов на предмет повреждения изоляции
- Повторно затяните крепёжные гайки с усилием 8-10 Н·м
| Тип неисправности | Визуальные признаки | Действия |
|---|---|---|
| Слабая затяжка клемм | Прерывистые искры синего цвета | Затянуть крепёж динамометрическим ключом |
| Окисление контактов | Тусклое свечение по всей поверхности клеммы | Зачистить контакты и нанести токопроводящую смазку |
| Повреждение изоляции | Локальные яркие вспышки с треском | Заменить провод, установить термоусадку |
Важно: Повторный запуск двигателя разрешается только после полного устранения искрения. Если проблема сохраняется после всех манипуляций – проверьте целостность обмоток стартера и правильность подключения проводов согласно схеме электрооборудования ВАЗ-2107.
Тестирование системы при холодном двигателе
Проверку стартера выполняйте только на полностью остывшем двигателе. Это исключит ложные срабатывания и гарантирует объективную оценку работы нового узла при стандартных условиях эксплуатации.
Поверните ключ зажигания в положение «стартер» и удерживайте 2-3 секунды. Обратите внимание на три ключевых параметра: скорость вращения коленвала (должна быть стабильной), отсутствие посторонних шумов (скрежет, щелчки) и уверенный запуск двигателя в течение первых секунд. Повторите тест 2-3 раза с интервалом в 15 секунд.
Интерпретация результатов теста
- Быстрый запуск без задержек – система функционирует корректно.
- Медленное прокручивание коленвала – возможны проблемы с питанием (окисление клемм АКБ, слабый заряд батареи).
- Щелчки вместо вращения – неисправность втягивающего реле или недостаточный контакт массы.
- Скрежет или вибрация – неправильная установка стартера (перекос) или повреждение венца маховика.
Проверка системы при прогретом двигателе
Заведите автомобиль и прогрейте двигатель до рабочей температуры (80-90°C), после чего заглушите мотор. Подождите 5-7 минут для нагрева элементов стартера от двигателя.
Повторно включите зажигание и проверните стартер. Обратите внимание на характерные признаки неисправности:
- Замедленное вращение коленвала при отсутствии проблем с аккумулятором
- Щелчки или полное отсутствие реакции при повороте ключа
- Запах горелой изоляции из моторного отсека
- Дымление проводки или корпуса стартера
Сравните поведение стартера в холодном и прогретом состоянии:
| Параметр | Холодный двигатель | Прогретый двигатель |
| Скорость вращения | Нормальная | Снижена |
| Звук работы | Ровный жужжащий | Тяжелый с рывками |
Если проблемы проявляются только на горячем двигателе, это указывает на:
- Износ щеточного узла или коллектора
- Обгорание контактов втягивающего реле
- Межвитковое замыкание обмоток
Проверьте качество контактов на силовом проводе стартера и "массы" – плохое соединение усиливает нагрев. Для точной диагностики снимите узел для тестирования на стенде.
Обработка клемм защитной смазкой
После установки нового стартера и фиксации клемм на контактах обязательно обработайте соединения защитной смазкой. Это предотвратит окисление металла от влаги и электролитических паров, обеспечит стабильный пуск двигателя в любое время года. Пренебрежение этим этапом приведет к ухудшению контакта и повторному демонтажу узла для зачистки клемм.
Используйте специализированные токопроводящие составы (литол, солидол или современные медные/графитовые пасты), избегая силиконовых средств. Наносите смазку только после полной затяжки крепежных гаек – она должна покрывать металлические части контактов, исключая проникновение воздуха, но не попадать внутрь резьбовых соединений.
Порядок обработки:
- Очистите контакты стартера и клемм аккумулятора металлической щеткой от следов коррозии.
- Затяните гайки крепления проводов с моментом 9-12 Н·м.
- Нанесите смазку плотным слоем 2-3 мм:
- на кольцевые наконечники проводов;
- резьбу шпилек стартера;
- наружную поверхность собранного соединения.
- Соберите защитный колпачок на клемму аккумулятора (при наличии).
| Тип смазки | Особенности | Периодичность обновления |
|---|---|---|
| Медная антикоррозийная паста | Устойчива к высоким температурам, улучшает электропроводность | Каждые 2 года или при замене АКБ |
| Литол-24 | Доступная цена, требует обновления при высыхании | Ежегодно перед зимним сезоном |
Важно: Избегайте попадания смазки на пластиковые элементы стартера и резиновые патрубки. Излишки состава удалите ветошью – они могут накапливать грязь. Контролируйте состояние покрытия при каждом ТО – трещины или отслоения сигнализируют о необходимости повторной обработки.
Уборка рабочего места после завершения работ
Соберите все использованные инструменты, проверьте их комплектность и разложите по местам хранения. Убедитесь, что ключи, головки, отвертки и съемники не остались в подкапотном пространстве или на земле под автомобилем.
Тщательно осмотрите зону ремонта на предмет забытых деталей (болтов, гаек, шайб) или посторонних предметов. Особое внимание уделите участку вокруг аккумулятора и траектории движения стартера при демонтаже/установке.
Порядок ликвидации следов работ
- Протрите ветошью контакты аккумулятора и клеммы проводов для удаления следов окислов.
- Обработайте очистителем тормозов или бензином:
- Поверхность нового стартера от отпечатков пальцев
- Масляные пятна на блоке цилиндров
- Загрязнения в месте установки стартера
- Утилизируйте ветошь, промасленную бумагу и упаковочные материалы в металлический контейнер.
Важно! Проверьте отсутствие инструмента на:
| Поддоне картера | Осмотрите визуально |
| Кронштейнах двигателя | Проведите рукой в труднодоступных местах |
| Защите картера | Пошевелите защиту для выявления посторонних звуков |
Протрите сухой тряпкой места случайных касаний обивки салона и рулевого колеса. Закройте капот, убедившись в отсутствии пережатых проводов или тросов.
Утилизация старого стартера ВАЗ-2107
Старый стартер содержит токсичные материалы и цветные металлы, запрещённые к захоронению на обычных свалках. Неправильная утилизация приводит к загрязнению почвы тяжёлыми металлами и электролитом из остатков обмоток.
Экологически безопасный способ предполагает сдачу устройства в специализированные пункты приёма. Предварительно отсоедините клеммы аккумулятора и очистите корпус от масляных пятен – это повысит стоимость лома.
Порядок действий
- Сортировка компонентов:
- Чёрный металл (корпус, шестерни)
- Медь (обмотки статора/ротора)
- Пластик (втягивающее реле)
- Сдача в пункты приёма:
Тип пункта Что принимают Требования Авторазборки Целые стартеры Без механических повреждений Металлоломные базы Разобранные компоненты Сортировка по типу металла - Коммерческая выгода: медь оценивается до 600 ₽/кг, корпус – 20 ₽/кг.
Избегайте самостоятельной разборки без защитных средств: пружины бендикса и щёточный узел могут травмировать. Запрещено выбрасывать стартёр в контейнеры ТКО – это нарушает ФЗ-89 "Об отходах производства".
Список источников
При подготовке материала использовались специализированные технические руководства и практические пособия по обслуживанию автомобилей ВАЗ. Акцент сделан на официальные рекомендации производителей и опыт автомехаников.
Дополнительно привлекались современные электронные ресурсы с актуальными методиками диагностики и ремонта. Все источники прошли перекрестную проверку для соответствия требованиям безопасности.
Ключевые материалы
- Руководство по ремонту ВАЗ-2107 издательства "За рулём"
- Техническая документация завода-изготовителя АВТОВАЗ
- Видеоинструкции от канала Автоэлектрика ВЧ на YouTube
- Статьи раздела "Электрооборудование" на портале ВАЗ Ремонт
- Практические рекомендации с форума Drive2.ru/Lada
- Методическое пособие "Диагностика стартеров" автотехцентра ГАРО
