Замена стоек стабилизатора на Митсубиси Лансер 9 - что нужно знать

Статья обновлена: 18.08.2025

Стойки стабилизатора – критически важный элемент подвески вашего Mitsubishi Lancer IX, напрямую влияющий на курсовую устойчивость и управляемость. Эти компоненты испытывают высокие динамические нагрузки и со временем неизбежно выходят из строя.

Игнорирование признаков износа приводит к ухудшению контроля над автомобилем, неравномерному износу шин и повреждению смежных деталей подвески. Своевременная замена стоек – не просто рекомендация, а необходимость для безопасности и сохранения характеристик машины.

В этой статье собраны практические рекомендации по самостоятельной диагностике неисправностей, выбору надежных запчастей и ключевым нюансам процесса замены стоек стабилизатора на Lancer 9. Эти советы помогут избежать распространенных ошибок и обеспечить точную работу подвески после ремонта.

Необходимые инструменты и материалы для работы

Подготовьте все инструменты до начала работ, чтобы избежать простоев в процессе замены. Убедитесь в исправности домкрата и надежности страховочных подставок.

Используйте только качественные комплектующие, соответствующие спецификациям Mitsubishi Lancer 9. Проверьте состояние резьбовых соединений перед демонтажем.

Подготовка к замене

Основной инструментарий:

Домкрат гидравлический
Страховочные подставки (козлы)
Набор торцевых головок: 14, 17, 19 мм
Трещоточная рукоятка с удлинителем
Динамический ключ (могут потребоваться усилия до 100 Н·м)
Накидные ключи: 17 и 19 мм
Монтировка для демонтажа стойки
Молоток
WD-40 или аналог для обработки закисших соединений

Расходные материалы и запчасти:

Новые стойки стабилизатора	2 шт (оригинал или качественный аналог)
Графитовая смазка	Для обработки пальцев
Ветошь	Очистка посадочных мест
Средство для очистки тормозов	Обезжиривание соединений

Подготовка автомобиля: установка на подъемник

Перед подъемом убедитесь в отсутствии посторонних предметов под днищем автомобиля и вокруг подъемника. Проверьте исправность механизма подъемника и состояние его лап – они должны быть чистыми и без деформаций.

Откройте двери автомобиля для быстрой эвакуации в случае аварии, поставьте рычаг коробки передач в нейтральное положение и затяните ручной тормоз. Уберите из салона тяжелые незакрепленные предметы, которые могут сместиться при подъеме.

Порядок установки

Позиционирование лап:
- Передние лапы установите под штатные точки подъема на порогах (обозначены треугольными вырезами)
- Задние лапы расположите под балкой задней подвески или усиленными зонами порогов
Контроль контакта:
- Перед подъемом визуально убедитесь, что все лапы плотно соприкасаются с кузовом по всей площади
- Избегайте контакта с топливными магистралями, тормозными трубками или элементами выхлопной системы
Подъем и фиксация:
- Медленно поднимите автомобиль на 15-20 см, остановитесь и проверьте устойчивость
- После полного подъема зафиксируйте механизм стопорами подъемника
- Покачайте авто руками – отсутствие люфта подтверждает надежную установку

Снятие колеса для доступа к стойке стабилизатора

Для замены стойки стабилизатора на Mitsubishi Lancer 9 первым этапом является демонтаж колеса со стороны поврежденного элемента. Работу выполняйте на ровной площадке с твердым покрытием, исключив риск случайного движения автомобиля. Убедитесь в наличии всего необходимого инструмента перед началом операции.

Помните: игнорирование правил безопасности при подъеме автомобиля может привести к травмам или повреждению машины. Никогда не залезайте под кузов, опирающийся только на домкрат – используйте страховочные подставки.

Пошаговый алгоритм демонтажа колеса

Зафиксируйте автомобиль:
- Затяните ручной тормоз до упора
- Установите противооткатные башмаки под колеса противоположной оси
- Включите первую передачу (для МКПП) или режим "Park" (для АКПП)
Ослабьте колесные болты:
- Крестовым ключом ослабьте все болты на 1/2 оборота (не снимая полностью!)
- Действуйте по диагональной схеме для равномерного распределения нагрузки
Установите домкрат:
- Найдите штатную точку подъема на пороге (маркировка выштамповкой)
- Убедитесь, что домкрат плотно контактирует с металлом без перекосов
Поднимите автомобиль:
- Плавно качайте рычаг до отрыва колеса от земли на 3-5 см
- Немедленно установите страховочную подставку под силовую балку кузова
Снимите колесо:
- Полностью выкрутите болты и сложите их в контейнер
- Демонтируйте колесо вертикальным движением на себя
- Поместите его под порог автомобиля для дополнительной страховки

Инструмент	Требования
Домкрат	Грузоподъемность от 1.5 тонн, исправный механизм
Баллонный ключ	Размер 19 мм (стандарт Lancer 9), трещоточный механизм
Страховочная подставка	Регулируемая по высоте, с фиксатором от сложения

Критические ошибки: подъем на асфальте без твердой подкладки под домкрат, демонтаж болтов до подъема колеса, работа без страховочных упоров. Проверьте устойчивость кузова легким покачиванием перед началом работ с стойкой стабилизатора.

Поиск расположения стоек стабилизатора

Стойки стабилизатора (тяги, линки) на Mitsubishi Lancer 9 расположены в передней подвеске, симметрично с обеих сторон автомобиля. Они соединяют концы стабилизатора поперечной устойчивости с поворотным кулаком или рычагом подвески. Для визуального обнаружения потребуется доступ к пространству за колесами.

Наиболее эффективный метод поиска – установить автомобиль на подъемник или смотровую яму. Если такой возможности нет, надежно зафиксируйте машину ручным тормозом и противооткатными башмаками, затем приподнимите переднюю часть домкратом и установите на надежные опоры (козлы). Обязательно снимите соответствующие колеса для беспрепятственного доступа к узлам подвески.

Ключевые ориентиры для идентификации:

Расположение относительно колес: Ищите элементы за ступицей переднего колеса, в зоне между нижним рычагом подвески и кузовом/лонжероном.
Внешний вид: Деталь представляет собой небольшой шток длиной 10-15 см с двумя шарнирными соединениями (шаровыми пальцами или втулками) на концах, защищенными резиновыми или полиуретановыми пыльниками.
Точки крепления: Один конец стойки крепится к проушине или кронштейну на рычаге подвески (часто нижнему), второй – к специальному рычагу (коромыслу) стабилизатора поперечной устойчивости.
Визуальная связь: Проследите дугообразную металлическую штангу стабилизатора поперечной устойчивости, идущую поперек автомобиля. Его концы соединяются со стойками.

Важно: Осматривайте область тщательно, так как грязь, ржавчина или защитные кожухи могут затруднить идентификацию. На Лансере 9 передние стойки стабилизатора хорошо видны после снятия колеса и поворота руля в сторону.

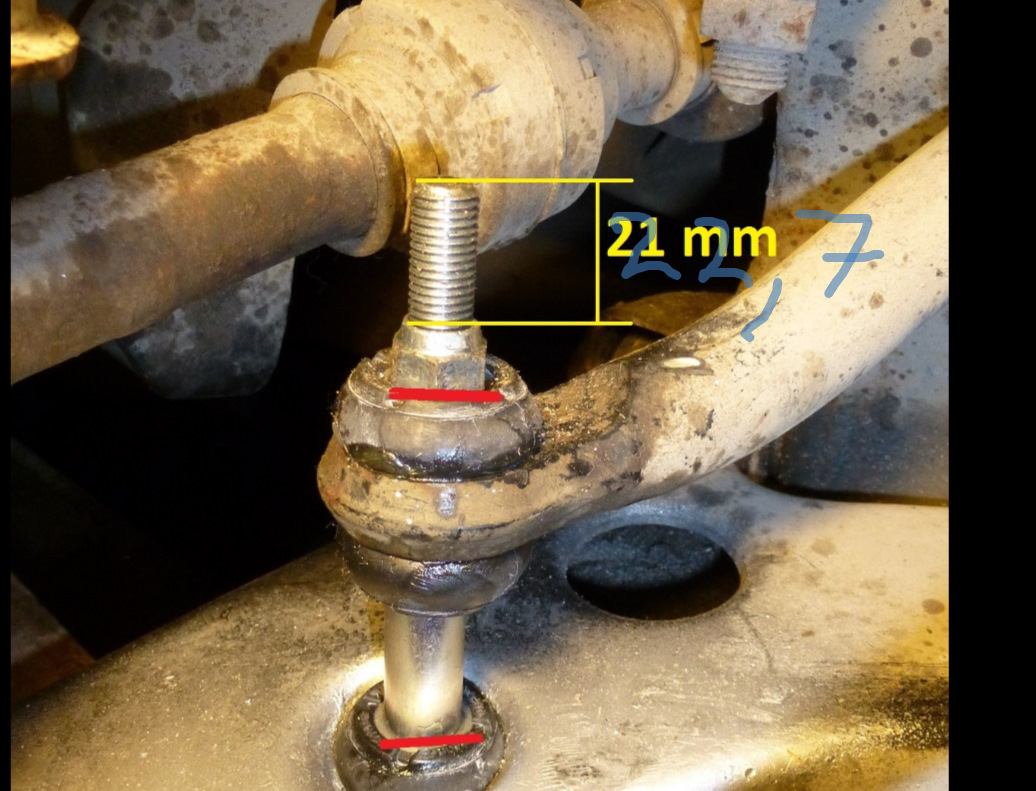

Откручивание нижнего крепления стойки к рычагу

Нижняя гайка или болт часто подвергаются интенсивной коррозии из-за близости к дорожному покрытию и воздействию реагентов. Обильно обработайте соединение проникающей смазкой (WD-40, Liquid Wrench) за 10–15 минут до начала работ, при необходимости повторите процедуру.

Используйте шестигранный ключ или торцевую головку для фиксации шпильки стойки, предотвращая её проворачивание. Если крепление представляет собой болт, потребуется ключ на втором конце для контргайки.

Порядок демонтажа

Поднимите автомобиль на подъёмнике или домкрате, снимите колесо для доступа к зоне работ.
Зафиксируйте шпильку стойки через технологическое отверстие в рычаге ключом-звёздочкой (TORX T50/T55) или шестигранником.
Сорвите гайку ключом на 17–19 мм (размер зависит от модели), удерживая шпильку от вращения.
При затруднённом откручивании:
- Ударьте торец гайки молотком для разрушения ржавчины
- Прогрейте соединение строительным феном
- Примените ударно-винтовой инструмент
Снимите гайку/болт полностью, сохраняя шайбы и уплотнители.

Важно: Не допускайте проворачивания шпильки – это приводит к повреждению граней и усложнению работ. При срыве резьбы или деформации шпильки потребуется замена стойки в сборе.

Тип крепления	Инструмент для шпильки	Инструмент для гайки
Шпилька с гранями под ключ	Рожковый ключ 15 мм	Торцевая головка 17 мм
Болт сквозного типа	Торцевая головка 17 мм (контргайка)	Торцевая головка 19 мм

После демонтажа очистите посадочное место в рычаге металлической щёткой. Проверьте состояние резинового пыльника – при трещинах или разрывах его необходимо заменить.

Отсоединение верхнего крепления от стабилизатора

Зафиксируйте стойку стабилизатора, удерживая шестигранник на внутренней части пальца крепления. Используйте торцевой ключ нужного размера (чаще 17-19 мм) для верхней гайки. Контролируйте положение стойки, чтобы избежать проворачивания пальца в посадочном гнезде.

Прикипевшие соединения обработайте проникающей смазкой за 10-15 минут до демонтажа. При откручивании гайки прилагайте усилие плавно, без резких рывков. Если палец проворачивается вместе с гайкой, зафиксируйте его через шлиц вторым ключом или шестигранником.

Ключевые этапы работы

Подготовка инструмента:
- Торцевой ключ с удлинителем
- Шестигранник (обычно 6-8 мм)
- Молоток и монтировка
Техника откручивания:
- Ключ на гайке – шестигранник в шлиц пальца
- Плавное усилие против часовой стрелки
Извлечение пальца:
- После снятия гайки аккуратно выбейте палец молотком
- Используйте медную проставку для защиты резьбы

Проблема	Решение
Прикипание резьбы	Многократная обработка WD-40 + легкое простукивание
Срыв шлица пальца	Зажим пассатижами через тканевую прокладку
Деформация стабилизатора	Фиксация монтировкой при демонтаже

Визуальная диагностика износа старой стойки стабилизатора

Тщательный осмотр стоек – ключевой этап перед заменой. Начните с очистки детали от грязи и дорожных наслоений: используйте щетку и ветошь для доступа к критичным зонам. Убедитесь в достаточном освещении рабочей зоны – мелкие дефекты легко пропустить в тени.

Проверку выполняйте при снятой стойке. Зафиксируйте деталь в тисках через мягкие прокладки, чтобы избежать повреждений. Вращайте шарниры вручную, оценивая их ход и сопротивление – это невозможно сделать на установленном узле.

Ключевые признаки износа для осмотра

Шарнирные соединения:

Люфт – зажмите корпус стойки и попытайтесь пошатать шток в вертикальной плоскости. Допустимый свободный ход – не более 0.8 мм.
Подтеки смазки – масляные пятна на пыльниках указывают на разгерметизацию и вымывание состава.

Состояние пыльников:

Трещины или разрывы резины – даже микроскопические повреждения пропускают абразив.
Деформация ("сплющивание") или отслоение от посадочных мест.

Деформации корпуса:

Искривление оси штока – проверьте прокаткой по ровной поверхности.
Вмятины от ударов о препятствия – снижают прочность конструкции.

Коррозия:

Ржавчина в зоне резьбовых соединений – затруднит демонтаж.
Окалина на сварных швах – признак усталости металла.

Особенности установки новой стойки стабилизатора

Убедитесь в совместимости новой стойки с моделью Lancer 9 – используйте оригинальные запчасти Mitsubishi или проверенные аналоги от известных производителей (например, Lemförder, TRW, Febi). Проверьте состояние посадочных мест и резиновых втулок стабилизатора – при их износе замена стоек не даст полноценного эффекта.

Обработайте резьбовые соединения проникающей смазкой за 30-60 минут до работы, особенно если автомобиль эксплуатируется в условиях коррозии. Подготовьте комплект инструментов: торцовые ключи на 14-17 мм (размер зависит от производителя), мощный рычаг для сорванных гаек, монтировку для разжатия рычага подвески.

Ключевые этапы и нюансы монтажа

Фиксация положения: Установите автомобиль на смотровую яму/подъёмник с вывешенными и разгруженными передними колёсами. Стойки испытывают нагрузку только при сжатии подвески – замена без разгрузки невозможна.
Демонтаж: Удерживайте шпильку стойки шестигранником под шляпкой, откручивайте гайку. Если резьба повреждена – срежьте болт болгаркой. Не прикладывайте избыточное усилие к корпусу стойки – можно повредить сайлент-блок.
Правильная затяжка: Затягивайте гайки только после опускания автомобиля на колёса (в положении нормальной дорожной высоты). Момент затяжки: 35-55 Нм (уточняйте в мануале для конкретной детали). Перетяжка вызывает деформацию втулок, недотяжка – люфт и стук.

Типовая ошибка	Последствие	Как избежать
Затяжка на весу	Деформация втулок, ускоренный износ, стук при движении	Окончательная затяжка под нагрузкой
Использование ударного инструмента	Срыв резьбы, повреждение шпильки	Ручной ключ + предварительная обработка WD-40

После установки проверьте угол поворота стойки – он должен соответствовать траектории хода подвески без натяга. Обязательно сделайте пробную поездку по неровной дороге для выявления посторонних стуков, затем проверьте момент затяжки гаек повторно через 100-200 км пробега.

Контроль затяжки резьбовых соединений

Правильная затяжка резьбовых соединений – критически важный этап при замене стоек стабилизатора. Недостаточный момент приводит к самоотвинчиванию гаек и болтов во время движения, что вызывает стуки и ускоренный износ деталей подвески.

Чрезмерное усилие затяжки не менее опасно: оно деформирует резиновые втулки стабилизатора, повреждает резьбу, а в крайних случаях – срывает шпильки стоек или ломает кронштейны. Это влечёт незапланированный ремонт и повышает риски аварии из-за потери контроля над автомобилем.

Ключевые параметры и процедуры

Используйте только динамометрический ключ для контроля момента. Ориентируйтесь на спецификации Mitsubishi Lancer 9:

Соединение	Момент затяжки (Н·м)
Гайка стойки (крепление к стабилизатору)	40-60
Гайка стойки (крепление к рычагу)	60-80
Болты кронштейнов стабилизатора	25-35

Затягивайте соединения на подвешенном автомобиле – после вывешивания колёс на домкратах. Это исключит перекос втулок и нагрузку на резину.
Применяйте "метод двух этапов":
- Предварительная затяжка с усилием 50% от нормы
- Окончательная затяжка с точным моментом по таблице
Всегда проверяйте состояние резьбы перед сборкой. Замените болты с повреждённой резьбой или деформированные гайки.

Через 200-300 км пробега обязательно перепроверьте затяжку всех соединений. Усадка новых втулок может ослабить момент – подтяните гайки до номинальных значений динамометрическим ключом.

Проверка работы подвески после сборки

После установки новой стойки стабилизатора визуально осмотрите узел на предмет правильности монтажа: убедитесь в отсутствии перекосов, контролируйте затяжку всех крепежных гаек (особенно верхней и нижней проушин), проверьте целостность пыльников и отсутствие контакта с соседними элементами подвески. Не допускайте попадания смазки на резиновые втулки – это ускорит их износ.

Перед выездом раскачайте кузов вручную, приложив усилие к крылу над колесом – подвеска должна работать плавно без скрипов и стуков. Удостоверьтесь, что стабилизатор свободно перемещается в стойке, а тяга не задевает приводы, рычаги или элементы кузова. Проверьте уровень масла в гидроусилителе руля при его наличии – некорректная сборка может вызвать течь магистралей.

Тест-драйв и контрольные точки

Начните движение на ровной поверхности на малой скорости (20-30 км/ч), выполните несколько поворотов руля влево-вправо – посторонние звуки (стуки, скрежет) недопустимы.
Проедьте по неровностям:
- Лежачие полицейские
- Рельсовые пути
- Колеи с перепадами высот
Автомобиль должен сохранять курсовую устойчивость без кренов на поворотах и "плавания" по прямой.
При разгоне до 70-80 км/ч на трассе исключите вибрации руля и биение подвески. Обратите внимание на равномерность хода – односторонний износ стойки проявится уводом машины в сторону.

Симптом	Возможная причина	Действия
Стук в передней части	Недотянутый крепеж, износ втулок, брак стойки	Повторная диагностика на подъемнике
Скрип при повороте руля	Перетянутые гайки, отсутствие смазки в шарнирах	Регулировка момента затяжки
Автомобиль "рыскает" по дороге	Неправильная геометрия подвески, деформация стабилизатора	Проверка развала-схождения

После 200-300 км пробега повторно проверьте момент затяжки крепежных элементов – новые детали могут дать усадку. Используйте только динамометрический ключ с усилием, указанным в руководстве Mitsubishi Lancer 9 (обычно 35-45 Н·м для верхней гайки, 70-90 Н·м для нижней). Игнорирование этого этапа приводит к отрыву стойки на ходу.
