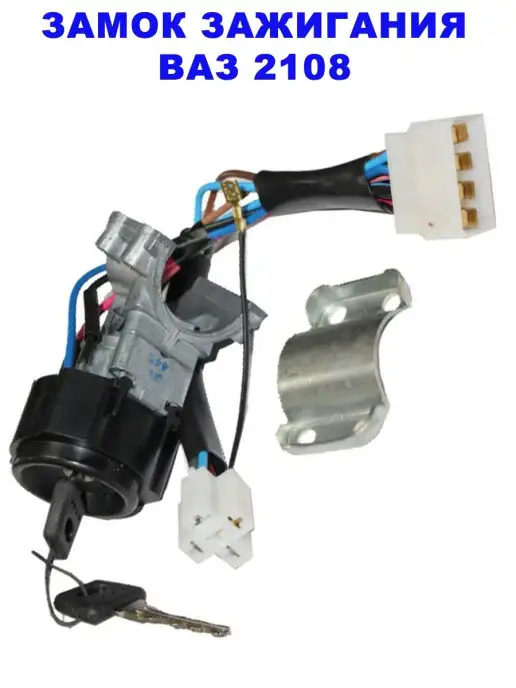

Замок зажигания ВАЗ 2108 - подбор и правильная установка
Статья обновлена: 18.08.2025
Исправный замок зажигания – критически важный элемент электросистемы ВАЗ 2108. Его отказ парализует автомобиль, создавая риски безопасности и серьезные неудобства.
В статье рассмотрены ключевые аспекты: критерии выбора надежной замены (оригинал vs аналоги, контактная группа, секретность), пошаговый алгоритм монтажа и типовые ошибки, которых следует избегать при самостоятельной установке.
Типичные неисправности и признаки износа замка зажигания
Замок зажигания ВАЗ 2108 подвержен естественному износу механических и электрических компонентов. Основные проблемы возникают из-за окисления контактов, деформации пружин, истирания рабочих поверхностей и усталости проводки.
Игнорирование первых симптомов приводит к полному отказу системы запуска или коротким замыканиям. Ранняя диагностика позволяет избежать внезапной блокировки ключа или потери управления электрооборудованием во время движения.
| Неисправность | Характерные признаки |
|---|---|
| Износ контактной группы |
|
| Механический износ личинки |
|
| Окисление контактов |
|
| Повреждение проводов |
|
Подбор совместимой модели замка для ВАЗ 2108
При выборе нового замка зажигания для ВАЗ 2108 критически важно учитывать совместимость с конкретной модификацией автомобиля. Основные различия касаются типа контактной группы: ранние модели (до 1998 года) оснащались замками с пятиконтактной колодкой проводов, тогда как в более поздних версиях (после 1998 г.) применялась семиконтактная схема с дополнительными цепями.
Несовпадение количества контактов приведет к невозможности подключения электропроводки или некорректной работе систем автомобиля. Перед покупкой визуально сверьте разъем штатного замка с новым изделием – колодки должны иметь идентичную конфигурацию и расположение фиксаторов. Также проверьте соответствие длины вала привода механической части.
Критерии выбора
- Тип контактной группы: 5-pin (до 1998 г.в.) или 7-pin (после 1998 г.в.)
- Маркировка производителя: Оригинальные замки имеют клеймо ВАЗ или АВТОВАЗ. Из надежных аналогов – KZTA, SOATE и OMEGA.
- Комплектация: Наличие металлического кронштейна крепления и двух ключей
| Характеристика | До 1998 г.в. | После 1998 г.в. |
|---|---|---|
| Контакты | 5-pin | 7-pin |
| Цвет колодки | Белый/серый | Черный |
| Артикулы (пример) | 2108-3704005-00 | 2110-3704005-00 |
Важно: При установке замка с иммобилайзером (например, от Priora) потребуется перепрошивка ЭБУ. Для базовой ВАЗ 2108 рекомендуется стандартная механическая конструкция без электронной защиты.
Критерии выбора надежного замка зажигания
Выбор нового замка зажигания для ВАЗ 2108 требует внимания к нескольким ключевым аспектам, напрямую влияющим на надежность и безопасность эксплуатации автомобиля.
Основными критериями являются качество материалов и сборки, соответствие электрическим параметрам и конструктивная совместимость со штатной проводкой и крепежными элементами кузова.
Ключевые параметры для оценки
При подборе замка обращайте внимание на следующие характеристики:
- Механическая прочность: Корпус и сердечник должны быть изготовлены из прочных материалов, устойчивых к излому и выработке. Особенно важен ресурс личинки и механизма фиксации руля.
- Электрическая надежность контактной группы:
- Толщина и качество металла контактов (латунь, медь).
- Надежность пружин, обеспечивающих плотное прилегание контактов.
- Устойчивость к искрению и оплавлению при прохождении пускового тока.
- Совместимость разъемов: Штекерная колодка нового замка должна точно соответствовать разъему штатной электропроводки автомобиля. Несоответствие потребует перепайки, что нежелательно.
- Качество изготовления: Отсутствие люфтов в механизме, четкая фиксация ключа в положениях, плавность его поворота.
- Комплектность: Наличие всех необходимых крепежных элементов (гаек, шайб), а также защитного кожуха (при необходимости).
Происхождение и бренд: Крайне важный фактор. Рекомендуется выбирать замки от проверенных производителей автокомпонентов:
| Бренд | Тип | Ориентировочное качество | Риск подделки |
|---|---|---|---|
| ВАЗ / АвтоВАЗ (OEM) | Оригинал | Среднее, соответствует заводским требованиям | Низкий (у официальных дилеров) |
| CES (Czech Republic), KZTA (Россия) | Качественные аналоги | От хорошего до очень хорошего | Высокий |
| Безымянные (часто Китай) | Дешевые аналоги | Низкое, высокий риск быстрой поломки | Очень высокий |
Остерегайтесь подделок! Даже под известными брендами встречается контрафактная продукция низкого качества. Покупайте у официальных дилеров или проверенных поставщиков, обращайте внимание на упаковку, маркировку и цену (слишком низкая цена - тревожный сигнал). Избегайте покупки на сомнительных интернет-площадках типа Aliexpress для критичных узлов.
Помните: Надежный замок зажигания – это не только удобство, но и безопасность. Недорогие подделки могут привести к отказу запуска двигателя, потере управления на ходу (блокировка руля), возгоранию из-за перегрева и оплавления контактов.
Необходимые инструменты для самостоятельной установки
Сбор требуемых инструментов перед началом работ существенно ускорит процесс монтажа и предотвратит простои в поисках недостающих приспособлений. Убедитесь, что все элементы подготовлены заранее и находятся в зоне доступности.
Базовый комплект включает универсальные инструменты, но для корректной установки замка зажигания ВАЗ 2108 потребуются и специализированные приспособления. Ниже приведен полный перечень с пояснениями назначения.
Основные инструменты
- Набор рожковых ключей – размеры 8х10, 13х14 мм
- Крестообразная отвертка – среднего размера с магнитным наконечником
- Плоская отвертка – для демонтажа пластиковых заглушек
- Торцевая головка на 10 мм – с удлинителем и трещоткой
Специализированные приспособления:
- Съемник стопорных колец – для работы с фиксирующей скобой замка
- Тестер электрических цепей – мультиметр или контрольная лампа 12V
- Изолента ПВХ – для изоляции соединений проводов
| Дополнительно | Назначение |
| Фонарик | Подсветка труднодоступных мест монтажной зоны |
| Пинцет | Извлечение мелких крепежных элементов |
| Ветошь | Очистка посадочного гнезда от загрязнений |
Демонтаж пластиковой облицовки рулевой колонки
Пластиковая облицовка рулевой колонки на ВАЗ 2108 состоит из двух симметричных половинок – верхней и нижней. Для доступа к замку зажигания требуется аккуратно снять обе части, избегая повреждения креплений и защелок. Предварительно установите руль в крайнее нижнее положение для увеличения рабочего пространства.
Обязательно отключите минусовую клемму аккумулятора перед началом работ. Подготовьте крестовую отвертку с магнитным наконечником и пластиковый монтажный лопатку для предотвращения царапин на деталях. Уберите все посторонние предметы из зоны демонтажа.
Пошаговая инструкция
- Найдите три винта крепления нижней облицовки:
- Два – под рулевой колонкой со стороны водителя
- Один – в центральной части снизу
- Выкрутите винты крестовой отверткой, удерживая их магнитом во избежание падения в полости кузова.
- Потяните нижнюю часть облицовки на себя, освобождая боковые защелки пластиковым инструментом. Двигайтесь от центра к краям.
- Отсоедините разъемы проводов (при наличии) на нижней панели, нажав на фиксаторы.
- Снимите верхнюю облицовку:
- Открутите два скрытых винта по бокам под приборной панелью
- Потяните панель вверх для расфиксации направляющих
Проверьте целостность всех крепежных элементов перед установкой новой облицовки. Не прикладывайте избыточное усилие при снятии – треснувший пластик нарушит шумоизоляцию и эстетику. При наличии люфта рулевой колонки после сборки подтяните крепежные гайки под кожухом.
Отключение аккумулятора перед работой с электрооборудованием
Отсоединение клемм аккумулятора – обязательный этап при любых манипуляциях с замком зажигания ВАЗ 2108. Пренебрежение этим правилом приводит к коротким замыканиям, повреждению контактов замка, перегоранию предохранителей и выходу из строя элементов бортовой сети.
Работа под напряжением чревата не только поломками, но и риском возгорания проводки. Отсутствие отключения питания также может спровоцировать срабатывание подушек безопасности (если они установлены) при случайной подаче тока на соответствующие цепи во время демонтажа.
Правильная последовательность отключения
- Заглушите двигатель и выньте ключ из замка зажигания
- Найдите аккумулятор в подкапотном пространстве
- Ослабьте ключом на 10 мм гайку крепления отрицательной клеммы ("минус", обычно черный провод)
- Снимите клемму с вывода АКБ и отведите провод в сторону, исключив случайный контакт
- Аналогично снимите положительную клемму ("плюс", красный провод)
Особенности подключения после работ
- Перед соединением очистите выводы аккумулятора и внутренние поверхности клемм от окислов
- Сначала надежно зафиксируйте положительную клемму
- Затем установите и затяните отрицательную клемму
- Убедитесь в отсутствии искрения при контакте и надежности крепления
Рекомендации по безопасности
| Действие | Причина |
|---|---|
| Снимайте металлические украшения (кольца, браслеты) | Предотвращение замыкания между клеммами через тело |
| Используйте инструмент с изолированными рукоятками | Защита от удара током при ошибке в последовательности |
| Храните снятые клеммы вне зоны контакта с выводами АКБ | Исключение самопроизвольного замыкания или восстановления цепи |
Процесс снятия старого замка зажигания по шагам
Перед началом работ снимите минусовую клемму с аккумулятора для предотвращения короткого замыкания. Подготовьте крестовую отвертку и торцовый ключ на 10.
Убедитесь, что ключ зажигания переведен в положение «0», а руль зафиксирован. Это облегчит доступ к крепежным элементам.
Пошаговая инструкция
- Снимите пластиковый кожух рулевой колонки:
- Открутите 4 винта крестовой отверткой (2 снизу, 2 сверху).
- Аккуратно разделите половинки кожуха, отсоединяя защелки.
- Отсоедините электрические разъемы:
- Найдите колодки проводов на задней части замка.
- Нажмите на фиксаторы и отсоедините все разъемы.
- Ослабьте крепежные гайки:
- Используйте торцовый ключ на 10 для откручивания двух гаек.
- Гайки расположены по бокам кронштейна рулевой колонки.
- Извлеките замок:
- Потяните замок на себя, освобождая его от крепежных шпилек.
- При необходимости слегка покачайте корпус для преодоления резиновых уплотнителей.
Важно: не прилагайте чрезмерных усилий при демонтаже – если замок не поддается, проверьте полноту откручивания гаек и отсоединения разъемов.
Электрические разъемы в замке зажигания ВАЗ 2108 отличаются хрупкостью контактов и фиксаторов, особенно после длительной эксплуатации. Неаккуратное отсоединение может привести к поломке пластиковых защелок или повреждению проводов, что потребует дорогостоящего ремонта проводки.
Перед демонтажем обязательно обесточьте бортовую сеть, сняв клемму с аккумулятора. Визуально определите тип фиксатора каждого разъема и запомните их расположение – перепутанное подключение при сборке вызовет сбои в работе электрооборудования.
Особенности отсоединения электрических разъемов
Техника безопасного демонтажа
Используйте тонкую плоскую отвертку или пластиковую монтажку для работы с фиксаторами. Запрещается прикладывать усилие к проводам – воздействуйте только на корпус разъема. Если соединение «прикипело», обработайте контакты WD-40 за 10-15 минут до отсоединения.
- Разъемы с боковым рычажком: приподнимите рычаг указательным пальцем до щелчка, после чего потяните корпус на себя
- Фиксатор-защелка: нажмите отверткой на выступ в верхней части колодки, одновременно расшатывая соединение
- Винтовые клеммы: ослабьте крепеж отверткой Philips №2 перед снятием колодки
| Тип разъема | Риск повреждения | Инструмент |
|---|---|---|
| GM-тип (серый корпус) | Слом рычага фиксации | Руки/монтажная лопатка |
| Bosch (черный прямоугольный) | Облом крепежных ушек | Отвертка 3 мм |
| Клеммная колодка | Вырывание проводов | Крестовая отвертка |
Важно: при наличии следов окисления (белый или зеленый налет) зачистите контакты после демонтажа. Проверьте целостность изоляции проводов в местах изгиба – частые проблемы возникают на участке ввода в разъем.
Корректная установка нового замка в посадочное место
Перед монтажом убедитесь в совпадении геометрии нового замка со штатным посадочным отверстием на рулевой колонке. Очистите контакты разъёмов от окислов и проверьте целостность фиксаторов крепёжных лапок. Смажьте личинку замка графитовой смазкой, избегая попадания состава на электрические компоненты.
Аккуратно заведите корпус замка в паз рулевой колонки под углом 45°, совместив направляющие штифты с ответными отверстиями. Не прилагайте чрезмерных усилий – при правильном позиционировании корпус встанет без перекосов. Проверьте плотность прилегания уплотнительной прокладки по контуру.
Пошаговая фиксация и подключение
Зафиксируйте замок в строгой последовательности:
- Затяните крепёжные болты крест-накрест с усилием 8-10 Н·м
- Проверьте отсутствие зазоров между корпусом и колонкой
- Подсоедините разъёмы проводки согласно схеме:
Колодка А Красный провод (питание +12V) Колодка Б Синий/жёлтый (стартер) Колодка В Чёрный (масса)
После установки выполните обязательные проверки: плавность поворота ключа во всех положениях, срабатывание противоугонного фиксатора руля, включение фар при повороте в положение «габариты». Убедитесь в отсутствии самопроизвольного выпадения ключа при вибрации.
Правильное подключение контактной группы и фиксация разъемов
Точное совмещение контактной группы с ответным разъемом критично для корректной работы электросистем автомобиля. Нарушение позиционирования или ненадежная фиксация вызывают перебои питания стартера, зажигания и световых приборов, что может привести к полному отказу запуска двигателя.
Перед подключением обязательно снимите минусовую клемму с аккумулятора. Сверьте распиновку контактов замка со схемой конкретной модификации ВАЗ 2108, используя маркировку на колодке проводов. Ориентируйтесь на стандартное расположение клемм:
Распиновка контактной группы
| Клемма | Назначение | Цвет провода |
|---|---|---|
| 30 | Питание от АКБ (постоянный +) | Красный |
| 15 | Зажигание (катушка, приборы) | Синий |
| INT | Габаритные огни | Черный |
| 50 | Стартер | Красно-черный |
- Проверьте ключ-ориентир на пластиковом разъеме – он должен совпадать с пазом на корпусе контактной группы.
- Плавно надавите колодкой на контакты до характерного щелчка фиксатора. Запрещается прикладывать избыточное усилие.
- Протестируйте фиксацию – потяните разъем на себя. Правильно закрепленная колодка остается неподвижной.
- Заведите хомуты проводов в штатные пазы на корпусе замка для исключения натяжения кабелей.
После монтажа подключите АКБ и проверьте работу во всех режимах: OFF → ACC → ON → START. Контролируйте отсутствие искрения и нагрев контактов при 10-секундном удержании ключа в положении "Стартер".
Сборка кожуха рулевой колонки после монтажа
Установите нижнюю часть кожуха на рулевую колонку, совместив крепежные отверстия с выступами на металлическом каркасе. Плотно прижмите половинки, чтобы исключить перекосы и зазоры между деталями.
Зафиксируйте кожух винтами через технологические отверстия, начиная с центральных точек. Используйте крестообразную отвертку с магнитным наконечником – мелкие метизы легко теряются в ограниченном пространстве.
Критические этапы сборки
При затяжке соблюдайте равномерное усилие – перекос приведет к деформации пластика и появлению скрипов при движении. Особое внимание уделите зоне вокруг замка зажигания: проверьте, чтобы корпус не упирался в пластик и не мешал повороту ключа.
- Проверьте фиксацию разъёмов проводки под кожухом – они не должны контактировать с подвижными элементами рулевого вала
- Убедитесь в правильной установке поворотников и дворников – переключатели должны встать в штатные пазы без перегиба тяг
- Протестируйте свободный ход руля до фиксации верхнего кожуха – любые помехи требуют немедленного устранения
На завершающем этапе установите декоративную заглушку замка зажигания. Она должна защёлкнуться с характерным кликом – недопустимо использование клея или герметика. Окончательную проверку функциональности проводите при включенном зажигании: повороты ключа во всех положениях должны сопровождаться чёткими фиксациями без заеданий.
| Контрольная точка | Критерий качества |
| Зазоры в стыках | Равномерный прилегание по всей длине без ступенек |
| Работа переключателей | Плавный ход без провалов и сопротивления |
| Фиксация замка | Отсутствие люфта корпуса при повороте ключа |
Проверка работоспособности всех позиций ключа
После установки нового замка зажигания обязательна комплексная проверка каждой позиции ключа. Это исключает проблемы с запуском, питанием бортовых систем и блокировкой руля.
Проверку проводят последовательно, фиксируя реакцию автомобиля в каждом положении. Убедитесь, что аккумулятор заряжен, а коробка передач – в нейтрали.
Порядок тестирования позиций
- Позиция «0» (STOP):
- Вставьте и выньте ключ – должен ощущаться легкий ход без заклиниваний
- Проверьте блокировку рулевой колонки при вынутом ключе
- Позиция «I» (ON/ACC):
- Включите габариты, дворники, магнитолу – приборы должны функционировать
- Убедитесь в работе контрольных ламп на панели приборов (зарядка АКБ, давление масла)
- Позиция «II» (START):
- Выжмите сцепление и поверните ключ до упора
- Контролируйте звук вращения стартера (характерное жужжание)
- После запуска двигателя отпустите ключ – он должен автоматически вернуться в положение «I»
| Позиция | Ожидаемый результат | Ошибка |
|---|---|---|
| «0» (STOP) | Руль блокируется, ключ свободно извлекается | Замок не фиксирует руль, ключ застревает |
| «I» (ON/ACC) | Работают приборы, горят индикаторы | Нет питания, тусклый свет ламп |
| «II» (START) | Стартер крутит двигатель, ключ возвращается | Щелчки реле, отсутствие реакции |
При обнаружении несоответствий немедленно заглушите двигатель. Проверьте подключение разъемов замка, целостность проводов и предохранителей перед повторной диагностикой.
Диагностика зажигания и стартера после установки
После монтажа нового замка зажигания на ВАЗ 2108 выполните базовую проверку электрических цепей. Включите зажигание в первом положении и убедитесь в работе контрольных ламп приборной панели. Поверните ключ во второе положение (стартер) – должен прозвучать характерный щелчок реле стартера и вращение двигателя. Отсутствие реакции требует немедленной диагностики.
Проверьте предохранители F1 (10А) и F8 (30А), отвечающие за цепи зажигания и стартера. Осмотрите целостность проводов на участке от замка к реле стартера и монтажному блоку. Особое внимание уделите контактам на разъёме замка – они должны быть чистыми, без перекосов и полностью зафиксированными.
Пошаговая диагностика неисправностей
При проблемах используйте следующий алгоритм:
- Стартер не включается:
- Проверьте напряжение на контакте 50 разъёма стартера при повороте ключа в положение "Стартер" (должно быть +12В)
- Постучите по корпусу стартера – возможен подклинивание якоря
- Замкните отверткой контакты 30 и 50 на стартере (при исправном стартере двигатель провернётся)
- Двигатель не запускается при работающем стартере:
- Проверьте наличие искры на центральном проводе катушки зажигания
- Убедитесь в подаче +12В на катушку в положении ключа "Зажигание"
- Проконтролируйте работу датчика Холла трамблёра
Важно! При диагностике стартера отсоедините высоковольтный провод от катушки зажигания и закрепите его на массу во избежание случайного запуска двигателя и пробоя системы.
| Симптом | Возможная причина | Проверка |
|---|---|---|
| Тишина при повороте ключа | Обрыв цепи, неисправность реле стартера | Тестером напряжение на контакте 50 стартера |
| Щелчки реле без вращения | Плохой контакт массы, износ щёток стартера | Диагностика массы кузова, нагрузочное тестирование АКБ |
| Двигатель вращается, но не заводится | Отсутствие искры, сбой иммобилайзера (если установлен) | Проверка искры, диагностика цепи питания ЭБУ |
Тестирование работы световых приборов и поворотов
После установки нового замка зажигания на ВАЗ 2108 немедленно проверьте работоспособность всех световых приборов. Это критически важно для безопасности и выявления возможных ошибок подключения.
Включите зажигание и последовательно активируйте каждый элемент освещения. Особое внимание уделите целостности контактов и отсутствию перепутанных проводов в разъёмах.
Порядок тестирования
Выполняйте проверку в следующей последовательности:
- Габаритные огни: Включите рычаг управления светом в первое положение, обойдите автомобиль для визуального контроля.
- Ближний/дальний свет: Переключите режимы фар, убедитесь в изменении интенсивности пучка и работе синего индикатора на панели.
- Поворотники и аварийка:
- Активируйте левый/правый указатели
- Включите аварийную сигнализацию
- Проследите за частотой мигания и звуком реле
- Стоп-сигналы: Нажмите педаль тормоза при работающем двигателе (попросите помощника визуально подтвердить срабатывание).
- Задний ход и подсветка: Включите передачу заднего хода (на заглушенном моторе с зажиганием), проверьте освещение салона и номерного знака.
При обнаружении неработающих элементов:
| Проблема | Решение |
| Не горит отдельный прибор | Проверьте лампу и контакты в патроне |
| Не работают все приборы группы | Осмотрите предохранители F1-F12 в монтажном блоке |
| Поворотники мигают хаотично | Убедитесь в правильности подключения реле К3 |
| Отсутствует масса | Прозвоните цепь "кузов-аккумулятор" |
Обязательно протестируйте одновременную работу фар и поворотов под нагрузкой – это выявляет слабые контакты. Повторная диагностика через 2-3 дня эксплуатации исключит скрытые дефекты монтажа.
Особенности настройки противоугонного механизма
Регулировка секретки замка зажигания ВАЗ 2108 требует точного позиционирования фиксаторов. Перед установкой рулевой колонки проверьте совпадение паза на валу с риской блокировки на корпусе замка. Неправильная ориентация приведет к заклиниванию руля при выключении зажигания или отсутствию блокировки.
Убедитесь, что стальной штифт противоугонки свободно входит в ответное отверстие рулевого вала при повороте ключа в положение «LOCK». Для проверки функционала: при извлечении ключа резко покачайте руль вбок до характерного щелчка – это активирует блокировку. Если руль не фиксируется, отрегулируйте глубину посадки замка.
Ключевые этапы регулировки
- Снимите пластиковый кожух рулевой колонки, открутив крепежные винты снизу.
- Ослабьте крепежные гайки замка (8 мм), позволяя корпусу смещаться на 1-2 мм.
- Поверните ключ в положение блокировки («LOCK») и проверьте заход штифта в вал:
- При неполном заходе – сместите замок назад по ходу движения авто
- При затрудненном повороте ключа – сдвиньте корпус вперед
- Затяните гайки крест-накрест с усилием 15-20 Н·м после точной подгонки.
| Проблема | Причина | Решение |
|---|---|---|
| Ключ не поворачивается в LOCK | Механическое смещение замка | Корректировка положения корпуса |
| Руль блокируется при работающем двигателе | Деформация фиксатора | Замена противоугонного штифта |
| Щелчок блокировки отсутствует | Износ пружины фиксатора | Разборка замка и замена пружины |
После монтажа проверьте работу всех позиций ключа: блокировка должна срабатывать только при полностью вынутом ключе и нейтральном положении руля. Избегайте применения силы при активации механизма – это признак неправильной настройки.
Профилактика проблем с контактами и подвижными частями
Регулярная проверка состояния контактной группы замка зажигания предотвращает внезапные отказы. Контакты подвержены окислению и эрозии из-за искрения при коммутации больших токов стартера и цепей зажигания. Ослабление пружин или подгорание рабочих поверхностей нарушает передачу напряжения к потребителям.
Подвижные элементы личинки и поворотного механизма изнашиваются от трения и вибраций. Заклинивание вала или люфт приводят к трудностям поворота ключа, обрыву контактных дорожек, полному отказу запуска. Загрязнение пылью и отсутствие смазки ускоряют деградацию деталей.
Меры профилактики
- Очистка контактов: Каждые 20-30 тыс. км снимайте контактную группу, обрабатывайте токоведущие пластины спиртом или спецсредством (например, Kontakt U). Удаляйте нагар мелкой наждачной бумагой (№600-800).
- Смазка механизма: Через сервисное отверстие замка вводите 2-3 капли термостойкой смазки (LIQUI MOLY Hochtemperatur-Fett). Избегайте попадания состава на контактные площадки.
- Проверка пружин: Убедитесь в упругости пружин контактной группы. Ослабленные элементы не обеспечивают необходимого давления, вызывая нагрев и искрение.
| Симптом | Профилактическое действие |
|---|---|
| Тугое проворачивание ключа | Очистка личинки сжатым воздухом + смазка графитовой смазкой |
| Мигание фар/приборов при повороте ключа | Зачистка контактов группы + проверка фиксации разъемов |
При замене замка выбирайте изделия с латунными контактами и металлическим поворотным механизмом – они устойчивее к износу, чем дешевые аналоги с пластиковыми деталями. После монтажа проверяйте свободный ход ключа во всех положениях (ACC, ON, START) без перекосов.
Частые ошибки при монтаже и способы их избежать
Неправильное подключение проводов к контактам замка – распространённая ошибка, ведущая к короткому замыканию или некорректной работе электросистем. Всегда сверяйтесь со схемой из руководства ВАЗ 2108 и маркируйте провода перед демонтажем старого узла.
Неполная установка корпуса замка в посадочное место вызывает заклинивание механизма и блокировку руля. Убедитесь, что замок вставлен до характерного щелчка, а фиксирующие лапки полностью зашли в пазы рулевой колонки перед затяжкой крепежа.
Типичные проблемы и их решения
| Ошибка | Последствия | Как избежать |
|---|---|---|
| Перепутаны провода при подключении | Отказ стартера, горение предохранителей | Используйте заводскую цветовую схему: красный (АКБ), синий (стартер), коричневый (зажигание) |
| Не затянуты крепёжные винты | Люфт замка, самопроизвольное выключение | Затягивайте винты крест-накрест с моментом 8-10 Н·м |
| Игнорирование регулировки положения | Тугой ход ключа, невозможность блокировки руля | Проверьте совмещение меток на корпусе и рулевой колонке |
Повреждение контактной группы при установке – частая причина межконтактного замыкания. Надевайте пластиковый колпачок на выводы перед монтажом и не прикладывайте избыточное усилие при подключении разъёма.
- Проверочные действия после монтажа:
- Плавный поворот ключа во всех положениях (LOCK, ACC, ON, START)
- Блокировка руля при извлечении ключа из положения LOCK
- Отсутствие посторонних щелчков при работе стартера
Список источников
При подготовке материала использовались специализированные технические руководства и практические наработки в области автомобильных электросистем. Основное внимание уделялось официальной документации и экспертным рекомендациям для моделей ВАЗ.
Ниже представлен перечень ключевых источников, содержащих детальные сведения об устройстве, диагностике и замене замка зажигания. Данные материалы включают как теоретические аспекты, так и пошаговые инструкции по монтажу.
Техническая литература и руководства
- Официальное руководство по ремонту ВАЗ 2108-21099 - Раздел "Электрооборудование", глава "Система зажигания"
- Каталог деталей и сборочных единиц ВАЗ-2108 - Схемы подключения электрооборудования
- Справочник "Неисправности электросистем автомобилей ВАЗ" - Глава "Диагностика замка зажигания"
Экспертные материалы
- Методическое пособие "Особенности монтажа противоугонных систем" от НИИ Автопрома
- Статьи из журнала "За рулём": "Профилактика неисправностей контактной группы"
- Сборник технических бюллетеней СТО ВАЗ: Рекомендации по подбору совместимых компонентов
