Защита кузова и днища автомобиля от коррозии - материалы и технологии

Статья обновлена: 18.08.2025

Коррозия металла – главный враг долговечности автомобиля. Без надежной защиты кузов и узлы транспортного средства неизбежно разрушаются под воздействием влаги, реагентов и агрессивной среды.

Особое внимание требует днище автомобиля. Эта зона подвергается максимальному воздействию: удары гравия, постоянный контакт с водой, снегом и химическими составами с дорожного покрытия многократно ускоряют процесс ржавления.

Эффективная борьба с коррозией возможна только при использовании специализированных антикоррозийных материалов. Грамотный подбор составов и технологий их нанесения формирует барьер, сохраняющий целостность и стоимость автомобиля на долгие годы.

Принципы работы коррозии на металле автомобиля

Коррозия металлических элементов кузова представляет собой электрохимический процесс разрушения, требующий одновременного присутствия трех ключевых компонентов: анода (участок металла), катода (соседний участок) и электролита (токопроводящая жидкость). При контакте этих элементов возникает гальваническая пара, инициирующая окисление.

Анодные зоны, где происходит потеря электронов и растворение металла (Fe → Fe²⁺ + 2e⁻), формируются в областях с более низким электрохимическим потенциалом – царапины, сколы ЛКП, зоны механических напряжений. Катодные участки, принимающие электроны (O₂ + 2H₂O + 4e⁻ → 4OH⁻), обычно расположены на неповрежденных поверхностях. Роль электролита выполняет влага, содержащая растворенные соли (дорожные реагенты, морская вода), резко усиливающая ионную проводимость.

Факторы и механизмы разрушения

Ключевые условия ускорения процесса:

• Гальваническая коррозия – при контакте разнородных металлов (например, сталь-алюминий) более активный металл (анод) разрушается интенсивнее.
• Щелевая коррозия – в зазорах (стыки панелей, крепеж) из-за застоя влаги и ограниченного доступа кислорода формируются локальные анодные зоны.
• Электрохимическая неоднородность – микроразличия в структуре металла, составе покрытий или загрязнениях создают потенциал для коррозионных пар.

Этапы распространения:

1. Адсорбция воды и кислорода на поверхности.
2. Образование гидроксида железа Fe(OH)₂ при реакции ионов Fe²⁺ и OH⁻.
3. Окисление до гидратированного оксида (ржавчина): 4Fe(OH)₂ + O₂ → 2Fe₂O₃·H₂O + 2H₂О.
4. Прогрессирующее отслоение продуктов коррозии, обнажающее свежий металл под анод.

Фактор	Влияние на скорость коррозии
Концентрация солей в электролите	Повышает электропроводность → ускоряет в 5-10 раз
Влажность воздуха >60%	Активирует электрохимические реакции
Температура >25°C	Увеличивает скорость диффузии ионов
Механические повреждения ЛКП	Создает анодные зоны

Ржавчина развивается лавинообразно: образовавшиеся поры удерживают влагу, а объемные продукты коррозии разрушают защитные покрытия, обнажая новые участки металла для атаки.

Критические зоны кузова: где ржавчина появляется первой

Днище автомобиля подвергается наиболее агрессивному воздействию: постоянный контакт с водой, реагентами, песком и гравием вызывает ускоренную коррозию. Особенно уязвимы сварные швы, технологические отверстия и участки с нарушенным заводским покрытием.

Крылья и колесные арки страдают из-за абразивного воздействия песка и камней, вылетающих из-под колес. Внутренние полости арок накапливают грязь и влагу, а мелкие сколы от камней становятся очагами ржавчины. Ребра жесткости внутри арок ржавеют первыми из-за труднодоступности для обработки.

Другие уязвимые участки

• Пороги – скапливают грязь и влагу, повреждаются при выезде с бордюров
• Кромки дверей – заводское покрытие тоньше на срезах металла
• Ниши фар и задние крылья – зоны застоя воды
• Стыки элементов кузова – влага задерживается в щелях
• Замки капота/багажника – контакт с влажными уплотнителями

Зона	Причина уязвимости	Профилактика
Лонжероны	Скопление грязи во внутренних полостях	Инжекторная обработка антикором
Крепления амортизаторов	Вибрационные нагрузки и микротрещины	Повторное нанесение мастики

Скрытые полости – главные "убийцы" кузова: коррозия развивается незаметно в местах стыка панелей (например, под уплотнителями дверей). Регулярная мойка скрытых полостей зимой и обработка жидкими антикорами – обязательные меры для этих зон.

Типы антикоррозийных материалов: классификация по составу

Основные группы антикоррозийных материалов разделяются по химической основе, определяющей их механизм действия и сферу применения. Состав напрямую влияет на адгезию, эластичность, устойчивость к агрессивным средам и технологию нанесения.

Выбор конкретного типа зависит от условий эксплуатации автомобиля, обрабатываемой зоны (днище, скрытые полости, внешние панели) и требуемого уровня защиты. Комбинирование материалов разных классов часто обеспечивает комплексную барьерную и электрохимическую защиту.

Основные категории материалов

• Битумные мастики: Смеси на основе модифицированного битума с полимерами и наполнителями (каучук, минеральные вещества). Образуют плотное, водо- и солеотталкивающее покрытие для днища и арок. Отличаются высокой эластичностью и стойкостью к механическим воздействиям.
• Восковые составы: Парафиновые или восково-масляные композиции с ингибиторами коррозии. Предназначены для скрытых полостей (пороги, лонжероны, двери). Легко проникают в швы, создают саморастекающуюся защитную пленку, вытесняющую влагу.
• Полимерные покрытия: Синтетические составы на основе ПВХ, каучука или полиуретана. Образуют прочное, устойчивое к истиранию и химикатам покрытие. Часто используются в виде жидких пластиков или резиноподобных спреев для усиленной защиты ударных зон.
• Ингибиторные препараты: Жидкости или гели, содержащие летучие или контактные ингибиторы коррозии (нитриты, фосфаты, амины). Работают по принципу пассивации металла, блокируя электрохимические реакции. Применяются для обработки труднодоступных участков.
• Каучуковые составы: Эластомерные материалы на основе синтетического каучука. Объединяют гибкость битумных мастик с повышенной химической стойкостью полимеров. Отличаются долговечностью и устойчивостью к деформациям.
• Мовильные средства: Тонкие масляные или восковые составы с высокой проникающей способностью. Предназначены исключительно для скрытых полостей, образуют несмываемую антикоррозийную пленку, "консервирующую" металл.

Тип материала	Ключевой компонент	Основное применение
Битумная мастика	Модифицированный битум	Днище, колесные арки
Восковой состав	Парафин/воск	Скрытые полости, швы
Полимерное покрытие	ПВХ/полиуретан	Усиленная защита днища
Ингибитор	Химические ингибиторы	Труднодоступные зоны
Каучуковый состав	Синтетический каучук	Арки, элементы подвески
Мовиль	Минеральное масло/воск	Внутренние полости кузова

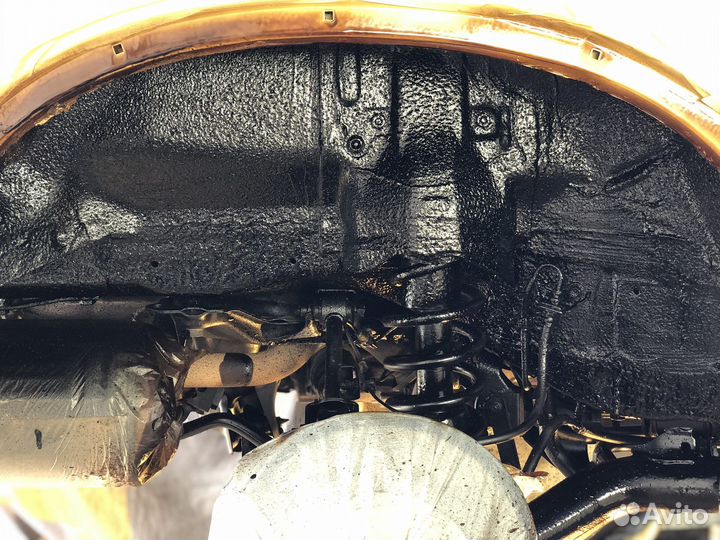

Битумные мастики: плюсы и минусы для обработки днища

Битумные мастики представляют собой вязкие составы на основе нефтяного битума, модифицированные полимерами и наполнителями. Они традиционно используются для антикоррозийной обработки днища автомобиля благодаря способности создавать сплошное защитное покрытие. При нанесении на очищенный металл мастика формирует эластичный барьер, изолирующий поверхность от влаги и агрессивных реагентов.

Данный материал наносится кистью, валиком или методом распыления после предварительной очистки и обезжиривания поверхности. Толщина слоя регулируется составом и технологией нанесения, при этом покрытие остается устойчивым к вибрациям и умеренным механическим воздействиям в процессе эксплуатации.

Преимущества и недостатки

Основные плюсы битумных мастик:

• Высокая гидроизоляционная способность: создает водонепроницаемую пленку
• Отличная адгезия к металлу: прочно сцепляется с поверхностью
• Эластичность: не трескается при деформациях и вибрациях
• Простота нанесения: не требует специального оборудования
• Доступная стоимость: экономичный вариант защиты

Существенные минусы битумных мастик:

• Низкая стойкость к абразивам: легко повреждается камнями и щебнем
• Ограниченная химическая устойчивость: разрушается от контакта с ГСМ
• Склонность к старению: теряет эластичность и растрескивается через 2-3 года
• Длительное отверждение: требует сушки до 24 часов перед эксплуатацией
• Непригодность для скрытых полостей: слишком густая консистенция

Жидкий пластик: современная альтернатива классическим мастикам

Жидкий пластик представляет собой полимерное покрытие на основе синтетических смол, образующее после нанесения тонкий, эластичный слой. Он отличается от традиционных битумных мастик составом и механизмом защиты: вместо толстого барьерного слоя создает упругое полимерное покрытие, устойчивое к деформациям и вибрациям.

Основная функция материала – предотвращение контакта металла с влагой и реагентами. При этом он не трескается при перепадах температур и сохраняет целостность даже при механических воздействиях (например, ударах камней о днище), что критично для долговременной защиты скрытых полостей и днища.

Ключевые преимущества перед мастиками

• Эластичность: не растрескивается при изгибе кузова или вибрациях.
• Адгезия: прочно сцепляется с металлом, включая оцинкованные поверхности.
• Антикоррозийная стойкость: полностью блокирует доступ кислорода и воды к металлу.
• Простота нанесения: наносится распылением без предварительного подогрева.
• Экологичность: отсутствие токсичных растворителей в составе.

При обработке днища жидкий пластик формирует бесшовное покрытие, исключающее проникновение влаги под слой. Для усиления защиты в материал часто добавляют ингибиторы коррозии и микрочастицы цинка, создающие эффект катодной защиты.

Параметр	Жидкий пластик	Битумная мастика
Толщина слоя	0.2–0.5 мм	1.5–3 мм
Срок службы	7–10 лет	2–4 года
Устойчивость к камням	Высокая (амортизирует удары)	Низкая (склонна к сколам)

Важно учитывать, что жидкий пластик требует идеальной подготовки поверхности: обезжиривания и пескоструйной обработки. При нарушении технологии адгезия резко снижается, что нивелирует все преимущества материала.

Восковые составы для защиты скрытых полостей кузова

Восковые составы (антикоры, восковые антикоррозионные материалы) являются специализированным средством для защиты внутренних, труднодоступных полостей кузова автомобиля. Их основное назначение – создание долговременного барьерного покрытия на внутренних поверхностях элементов конструкции, таких как пороги, лонжероны, усилители, полости дверей, крыльев, капота и багажника, где применение внешних мастик невозможно или неэффективно.

Принцип действия основан на способности распыляемого состава проникать глубоко в полости благодаря низкой вязкости и высокой текучести в нагретом состоянии. После нанесения (обычно методом инжекции через технологические отверстия или специальные форсунки) воск остывает, загустевает и образует плотную, эластичную, липкую пленку. Эта пленка механически изолирует металл от контакта с кислородом и влагой, а также содержит ингибиторы коррозии для дополнительной химической защиты.

Ключевые особенности и преимущества

Глубокое проникновение является главным достоинством восковых составов. Благодаря низкой вязкости при нанесении они способны заполнить сложные изгибы, сварные швы, стыки и внутренние углы полостей, куда не может попасть кисть или шпатель, достигая всех потенциально опасных зон. Капиллярный эффект помогает составу проникать в микрощели.

• Эластичность и адгезия: Образующаяся пленка остается гибкой даже при низких температурах, не трескается и не отслаивается от металла при вибрациях и деформациях кузова, характерных для эксплуатации автомобиля. Она обладает отличной адгезией к стали, оцинковке и алюминию.
• Долговечность: Качественные восковые составы обеспечивают защиту на срок до нескольких лет, медленно "старея" под воздействием температуры и времени.
• Водоотталкивающие свойства: Восковая пленка эффективно отталкивает воду и солевые растворы, предотвращая их застой и контакт с металлом.
• Ингибиторы коррозии: Составы содержат специальные химические добавки (ингибиторы), которые пассивируют поверхность металла и замедляют электрохимические процессы коррозии, даже если влага все же проникнет под слой воска.
• Простота обновления: Защиту скрытых полостей при необходимости можно относительно легко обновить, повторно закачав состав через существующие технологические отверстия.

Важно понимать, что восковые составы предназначены исключительно для скрытых полостей. Для защиты наружных поверхностей, особенно подверженных механическим воздействиям (днище, колесные арки), применяются более стойкие к абразиву материалы, такие как резино-битумные мастики или ПВХ-пластизоли. Восковая пленка не обладает необходимой механической прочностью для таких условий.

Электрохимические методы: применение электронной защиты

Электрохимическая защита кузова основана на принципе катодной поляризации металла, при которой автомобиль становится катодом в электрохимической системе. Это достигается путем создания отрицательного электрического потенциала на поверхности кузова, подавляющего анодные реакции окисления металла. Для реализации метода используются внешние источники тока или гальванические аноды, подключенные к защищаемым участкам днища и скрытых полостей.

Эффективность электронной защиты напрямую зависит от равномерности распределения потенциала и качества электролитического контакта (через дорожную грязь, влагу или специальные электропроводящие покрытия). Системы требуют регулярного контроля параметров тока и состояния анодов. Применяется преимущественно в комбинации с барьерными покрытиями (мастиками, герметиками), так как не заменяет механическую изоляцию металла от агрессивной среды.

Ключевые методы реализации

• Протекторная защита: установка расходуемых анодов из активных металлов (цинк, магний, алюминий), которые корродируют вместо стального кузова. Аноды крепятся в зонах повышенного риска (арки, сварные швы, днище).
• Катодная защита током от внешнего источника: использование импульсных генераторов, создающих контролируемый потенциал между кузовом и инертными анодами (графитовые, платиновые электроды). Требует подключения к бортовой сети.
• Электрораспыление ингибиторов: нанесение токопроводящих антикоррозийных составов с последующей электроактивацией, ускоряющей формирование защитного слоя на сложных поверхностях.

Материал/Элемент	Функция	Область применения
Цинковые аноды	Гальваническая жертвенная защита	Днище, пороги, крепежные элементы
Токопроводящие грунты	Обеспечение электроконтакта с металлом	Скрытые полости, сварные соединения
Импульсные генераторы	Создание контролируемого защитного потенциала	Комплексная защита всего кузова

Катодная защита днища: принцип действия и установка

Катодная защита (КЗ) – электрохимический метод предотвращения коррозии металлических поверхностей кузова, основанный на смещении электрохимического потенциала в область, где окисление металла становится невозможным. Для реализации на днище автомобиля применяются протекторные аноды из активных металлов (магний, цинк, алюминий), которые крепятся на защищаемую зону.

При контакте с электролитом (вода, реагенты) между анодом и кузовом возникает гальваническая пара: анод (протектор) корродирует, а днище (катод) сохраняет целостность. Протекторы расходуются в процессе эксплуатации, требуя периодической замены, но не нуждаются во внешнем источнике тока.

Этапы установки протекторной защиты

1. Подготовка поверхности: очистка днища от грязи, ржавчины и старых покрытий в местах крепления анодов.
2. Монтаж протекторов:
   • Фиксация пластин/брусков на участках повышенного риска (сварные швы, кромки, полости) болтами или сваркой.
   • Расположение анодов равномерно с шагом 0.5–1 м для обеспечения полного покрытия.
3. Проверка цепи: тестирование электропроводности между протектором и кузовом мультиметром.
4. Обработка стыков: герметизация точек крепления антикоррозийными мастиками.

Сравнение материалов для анодов

Материал	Срок службы	Эффективность	Особенности
Цинк	2–4 года	Средняя	Устойчив к солевым реагентам, низкая стоимость
Магний	1–3 года	Высокая	Быстрый расход, риск перезащиты алюминиевых деталей
Алюминий	3–5 лет	Высокая	Оптимален для морской среды, сложный монтаж

Критические требования: площадь анодов должна составлять 1–5% от защищаемой поверхности. Неэффективна при нарушении электрического контакта или полном разрушении протектора. Обязательно комбинируется с барьерными покрытиями (мастики, антигравий).

Подготовка поверхности: обязательные этапы перед обработкой

Качественная подготовка поверхности – критически важный этап, напрямую влияющий на адгезию антикоррозийных материалов и долговечность защиты. Пренебрежение этим процессом приводит к отслаиванию покрытия, локальному развитию коррозии под слоем антикора и бесполезности всей обработки.

Комплекс подготовительных работ требует методичного подхода и исключения любых загрязнений: от макрочастиц грязи до невидимых масляных плёнок. Только абсолютно чистая, сухая и химически нейтральная поверхность гарантирует надёжное сцепление защитного состава с металлом кузова.

Последовательность этапов подготовки

1. Мойка автомобиля
   • Тщательная очистка днища, арок, скрытых полостей струёй высокого давления
   • Использование специализированных автошампуней для удаления дорожных реагентов
2. Механическая очистка
   • Удаление рыхлой ржавчины металлическими щётками, скребками или пескоструйной обработкой
   • Снятие отслаивающейся краски, остатков старого антикора, герметиков
3. Обезжиривание
   • Обработка всей поверхности антисиликоновыми составами или уайт-спиритом
   • Удаление следов масла, технических жидкостей, полиролей
4. Сушка
   • Естественная или принудительная сушка (компрессор, термопистолет)
   • Контроль отсутствия влаги в технологических отверстиях и стыках
5. Финишная очистка
   • Удаление абразивной пыли после шлифовки сжатым воздухом
   • Обезжиривание повторно в зонах контакта с руками

Этап	Инструменты/материалы	Критерий качества
Мойка	Аппарат высокого давления, жёсткие щётки, автошампунь	Отсутствие грязи в стыках, полное удаление солевых отложений
Механическая очистка	Дрель с насадками, шлифмашинка, скребки, наждачная бумага P80-P120	Металл без окислов, матовая однородная поверхность
Обезжиривание	Специальные обезжириватели, безворсовые салфетки	Равномерное смачивание поверхности, отсутствие разводов

Механическая очистка днища от грязи и окалины

Механическая очистка является обязательным подготовительным этапом перед нанесением антикоррозийных материалов. Она направлена на полное удаление рыхлой ржавчины, отслаивающейся старой защиты, технологических смазок, битумных пятен и прочих загрязнений, препятствующих адгезии состава к металлу.

Без качественной зачистки даже дорогостоящие антикоры не обеспечат долговечной защиты, так как будут нанесены на непрочное основание. Остатки окалины или масляные плёнки провоцируют отслоение покрытия и дальнейшее скрытое развитие коррозии под ним, сводя обработку к нулю.

Ключевые методы и инструменты

Основные способы механической очистки включают:

• Абразивно-струйная обработка (пескоструй, дробеструй): Наиболее эффективный метод. Поток сжатого воздуха с абразивом (кварцевый песок, купершлак, никельшлак, мелкая дробь) сбивает даже въевшиеся загрязнения и плотную окалину, создавая идеально чистую, шероховатую поверхность. Требует специального оборудования и защиты.
• Щетки металлические (ручные, насадки на дрель/болгарку): Применяются для удаления рыхлой ржавчины и слабосцепленной старой мастики. Нейлоновые щетки с абразивным напылением менее агрессивны. Эффективны в труднодоступных местах, но не справляются с плотной окалиной.
• Шлифовальные диски и наждачная бумага: Используются для локальной зачистки небольших участков, снятия наплывов старого покрытия, выравнивания кромок после сварки. Требуют значительных трудозатрат при больших площадях.
• Скребки и шпатели: Необходимы для грубого удаления толстых слоев отслоившейся мастики, битумных загрязнений или крупных кусков ржавчины перед финишной обработкой абразивом.

Этапы качественной очистки:

1. Мойка днища под высоким давлением для удаления основной грязи и соли.
2. Обезжиривание растворителями или спецсредствами (удаление масел, консервационных смазок).
3. Грубая зачистка скребками/шпателями (удаление крупных отслоений).
4. Основная очистка выбранным механическим методом (струйная, щетками) до появления чистого металла (степень Sa 2.5 - визуально чистая поверхность).
5. Удаление пыли (продувка сжатым воздухом, чистая ветошь).
6. Немедленное нанесение преобразователя ржавчины (при наличии остаточных очагов) или грунта-модификатора перед основной антикоррозийной обработкой.

Критерии качества: Днище должно быть сухим, обезжиренным, с равномерно матовой поверхностью металла без видимых очагов рыхлой ржавчины, окалины, отслоений старого покрытия, масляных пятен и пыли.

Обезжиривание металла: выбор растворителей и методики

Обезжиривание – обязательный этап антикоррозийной обработки, обеспечивающий адгезию материалов к поверхности. Наличие масел, консервационной смазки, дорожных реагентов или следов полиролей препятствует надежному сцеплению защитного покрытия с металлом. Без качественного обезжиривания даже дорогие антикоры быстро отслаиваются, сводя всю обработку на нет.

Эффективность процесса зависит от двух ключевых факторов: выбора подходящего растворителя и строгого соблюдения технологии нанесения. Использование неправильных составов или нарушение методики приводит к неполному удалению загрязнений, образованию пленки и скрытым дефектам, которые проявляются уже под слоем защиты.

Критерии выбора растворителей

Оптимальный обезжириватель подбирается с учетом типа загрязнений, совместимости с последующими материалами и условий работы:

• Уайт-спирит или Нефрас: Универсальные для масел и смазок. Требуют тщательной сушки из-за медленного испарения.
• Ацетон: Агрессивный, быстро испаряется. Подходит для точечной обработки сложных загрязнений, но может повредить пластик или резину.
• Специализированные обезжириватели: Часто на спиртовой основе (изопропанол). Менее токсичны, быстро сохнут, безопасны для большинства материалов кузова.
• Омывочные составы (водные): На основе щелочей или ПАВ. Применяются в профессиональных сервисах с последующей сушкой сжатым воздухом.

Ключевые методики нанесения

Технология напрямую влияет на результат:

1. Механическая очистка: Предварительное удаление грубых загрязнений щетками или скотчбрайтом.
2. Нанесение растворителя: Обивка ветошью (чистой, без ворса) или распыление. При распылении – соблюдение дистанции для равномерного смачивания.
3. Выдержка: Необходимое время для растворения загрязнений (указано производителем).
4. Удаление: Стирание размягченных загрязнений чистой ветошью до полного исчезновения жирных разводов. Использование нескольких салфеток на одну зону.
5. Контроль: Проверка поверхности на отсутствие жирного блеска и липкости перед нанесением антикора.

Важно: Работа проводится в проветриваемом помещении с использованием СИЗ (перчатки, респиратор). Поверхность должна быть полностью сухой перед следующим этапом обработки.

Обработка локальных очагов ржавчины преобразователями

Преобразование ржавчины – технологический процесс химической модификации оксидов железа в устойчивые соединения, останавливающий коррозию без механического удаления повреждённого слоя. Преобразователи создают на поверхности плотный защитный слой, блокирующий доступ кислорода и влаги к металлу.

Эффективность метода напрямую зависит от соблюдения технологии нанесения: состав должен полностью покрыть очаг коррозии и проникнуть в поры повреждённого металла. Качество обработки определяет долговечность результата и адгезию последующих защитных покрытий (грунтов, герметиков, ЛКП).

Ключевые этапы обработки преобразователями

Подготовка поверхности:

• Очистка: Удаление грязи, масел, отслаивающейся краски и рыхлой ржавчины металлической щёткой, скребком или абразивным инструментом.
• Обезжиривание: Обработка уайт-спиритом, антисиликоном или специальным обезжиривателем для улучшения смачиваемости поверхности.
• Сушка: Полное испарение влаги и очистителей перед нанесением состава.

Нанесение преобразователя:

1. Равномерное покрытие очага коррозии кистью, валиком или распылением (согласно инструкции производителя).
2. Выдержка до полного химического преобразования (обычно 15-40 минут). Признак реакции – изменение цвета поверхности на тёмно-синий или чёрный.
3. Повторная обработка при необходимости (для толстых слоёв ржавчины).

Финишные операции:

• Удаление излишков преобразователя сухой ветошью после завершения реакции.
• Промывка водой (для водорастворимых составов) и тщательная просушка.
• Шлифовка образовавшегося фосфатного слоя для выравнивания поверхности.
• Нанесение грунтовки и коррозионностойкого покрытия (битумная мастика, резиновый герметик, эпоксидный состав).

Типы преобразователей и их особенности

Тип состава	Активный компонент	Преимущества	Ограничения
Кислотные	Ортофосфорная кислота	Образует прочный фосфатный слой, подходит под любые покрытия	Требует нейтрализации, агрессивен к незащищённому металлу
Нейтральные	Таннины (дубильные вещества)	Экологичны, не требуют смывки, работают в порах металла	Медленнее реакция, ниже стойкость к механическим нагрузкам
Модифицированные	Полимеры + ингибиторы	Создают грунт-преобразователь "2 в 1", улучшают адгезию	Высокая стоимость, ограниченная область применения

Критически важные условия: Обработка проводится при температуре +5°C до +40°C и влажности не выше 80%. Игнорирование подготовки поверхности или финишной защиты сводит эффективность преобразователя к нулю – преобразованная ржавчина остаётся гигроскопичной и без изоляции провоцирует повторную коррозию.

Грунтовки-модификаторы ржавчины: когда их применять

Грунтовки-модификаторы ржавчины предназначены для работы с поверхностями, где присутствуют следы коррозии, которые невозможно или экономически нецелесообразно удалить полностью механическим способом. Они содержат химические компоненты (часто на основе ортофосфорной кислоты или таннина), которые преобразуют нестабильный оксид железа (ржавчину) в стабильные соединения, образуя плотный защитный слой.

Их применение оправдано при локальном ремонте участков с неглубокой поверхностной коррозией, когда остаточный слой ржавчины после зачистки не превышает 10-50 микрон. Они не подходят для обработки рыхлой, отслаивающейся или глубоко проникшей ржавчины, а также окалины.

Ключевые случаи применения

• Ремонт скрытых полостей: Труднодоступные участки кузова (лонжероны, усилители, внутренние поверхности дверей, порогов), где полное удаление коррозии затруднено.
• Обработка сварных швов и кромок: Зоны после ремонта или замены панелей, где остались микроочаги коррозии.
• Подготовка старых кузовов: При реставрации автомобилей с частично пораженным коррозией металлом, где агрессивная абразивная очистка нежелательна.
• Стабилизация "рыжего налета": На поверхностях, подвергшихся поверхностной коррозии после пескоструйной обработки или шлифовки, но не очищенных до абсолютно чистого металла.

Важные ограничения и условия

1. Обязательная подготовка: Поверхность должна быть тщательно очищена от грязи, масел, рыхлых слоев ржавчины и продуктов коррозии. Оставаться может только плотно держащаяся "окаменевшая" ржавчина.
2. Толщина слоя ржавчины: Преобразователь эффективен только на тонком, равномерном слое. Толстые пласты или пузыри ржавчины требуют механического удаления.
3. Строгое соблюдение технологии: Нанесение согласно инструкции (толщина слоя, время выдержки перед нанесением следующих покрытий), контроль полного превращения ржавчины (визуально - в темный, плотный слой).
4. Не является финишной защитой: Преобразованный слой обязательно требует покрытия изолирующими грунтами (эпоксидными, протекторными) и ЛКП. Сам по себе он не обеспечивает долговременную антикоррозионную защиту.

Когда применять	Когда НЕ применять
Тонкий, равномерный слой плотной ржавчины после зачистки	Рыхлая, слоистая, пузырящаяся ржавчина
Труднодоступные для полной очистки полости и швы	Сильно корродированные участки с глубокими поражениями металла
Как этап комплексной антикоррозийной обработки перед нанесением защитных грунтов	В качестве единственного или финишного защитного покрытия

Использование грунтовок-модификаторов требует взвешенного подхода. Они эффективны в рамках правильной технологии ремонта как промежуточное звено подготовки, но не заменяют ни тщательную зачистку, ни последующую многослойную защиту кузова.

Технология нанесения антикора распылением под давлением

Технология распыления под давлением основана на подаче антикоррозийного материала через специальный пистолет-распылитель с использованием сжатого воздуха или безвоздушных систем. Состав подаётся под высоким давлением (обычно 3–6 бар для воздушных систем, до 250 бар для безвоздушных), что обеспечивает его мелкодисперсное распыление и проникновение в труднодоступные полости кузова, сварные швы, скрытые внутренние поверхности.

Предварительно обрабатываемые зоны (днище, арки, скрытые полости) очищаются от грязи, ржавчины и обезжириваются. Критически важна качественная сушка кузова перед нанесением. Нанесение осуществляется послойно (2–3 слоя) с обязательной промежуточной сушкой для предотвращения подтёков. Толщина покрытия контролируется визуально или толщиномером.

Ключевые этапы и требования

Подготовка оборудования:

• Использование профессиональных установок: компрессор, редуктор давления, фильтры очистки воздуха, пистолет с регулируемым факелом.
• Подбор сопла пистолета в зависимости от вязкости материала (типичный диаметр: 1.2–2.5 мм).

Типы материалов для распыления:

Тип материала	Особенности нанесения	Область применения
Жидкий антикор (битумно-каучуковый)	Требует подогрева до 60°C, наносится безвоздушным способом	Днище, колесные арки
Мовиль (восковый состав)	Распыляется воздушным методом при низком давлении	Скрытые полости, двери, пороги
ПВХ-пластизоли	Высокое давление (200+ бар), обязательная пескоструйная подготовка	Усиленная защита днища

Технологические правила:

1. Распыление ведётся на расстоянии 20–40 см от поверхности под углом 70–90°.
2. Перекрытие соседних участков на 30–50% для исключения непрокрасов.
3. Температурный режим: +10°C до +35°C, влажность воздуха до 80%.
4. Обязательное использование СИЗ: респиратор, очки, перчатки, защитный костюм.

Контроль качества включает проверку равномерности слоя, отсутствие непрокрасов и воздушных пузырей. Финишная сушка длится 12–24 часа в зависимости от состава. Для скрытых полостей применяется инжекторная трубка пистолета.

Ручная обработка труднодоступных мест кистью

Обработка кистью незаменима для участков, куда не проникает оборудование для напыления или окунания: внутренние полости лонжеронов, усилителей, пространства за колесными арками, стыки панелей, зоны крепления элементов подвески и фурнитуры. Тщательное промазывание этих зон предотвращает образование очагов коррозии, которые остаются незамеченными до появления сквозных повреждений.

Качественная обработка требует механической зачистки скрытых поверхностей от рыхлой ржавчины и загрязнений металлической щеткой, обезжиривания специальными составами и полного просушивания. Нанесение материала кистью обеспечивает визуальный контроль толщины слоя и гарантирует заполнение микротрещин, пор и сварочных швов, куда жидкий состав проникает под действием капиллярного эффекта.

Ключевые аспекты технологии

Используемые материалы:

• Мовиль (жидкие составы на основе масла) – глубоко проникает в структуру металла, вытесняет влагу.
• Битумные мастики (густые) – создают эластичное барьерное покрытие после застывания.
• Резиновые или каучуковые антикоры – устойчивы к абразивному воздействию щебня.
• Восковые составы – для герметизации внутренних полостей, "дышат".

Техника нанесения:

1. Выбор кисти: жесткий ворс для очистки, плоская синтетическая кисть средней ширины (20-40 мм) для нанесения.
2. Метод "проливки": заливка состава в полости через технологические отверстия с последующим распределением кистью.
3. Обработка стыков: втирание материала вдоль швов крестообразными движениями.
4. Контроль слоя: нанесение минимум двух слоев с межслойной сушкой, избегая наплывов.

Преимущества и ограничения:

Преимущества	Ограничения
Точечное воздействие на сложную геометрию	Высокая трудоемкость процесса
Минимальный перерасход материала	Риск пропусков при недостаточной освещенности
Возможность работы без демонтажа узлов	Требует высокой квалификации для оценки состояния скрытых зон

Антикоррозийные составы с ингибиторами: удвоение защиты

Ингибиторы коррозии – химические добавки, снижающие скорость окисления металла за счет образования защитного слоя на молекулярном уровне. Они интегрируются в антикоррозийные составы (мастики, грунты, жидкости), формируя барьер, который активно противодействует электрохимическим процессам даже при повреждении основного покрытия.

Принцип работы основан на адсорбции молекул ингибитора на поверхности металла: они блокируют активные центры, препятствуя контакту с кислородом и электролитами. Особенно эффективны летучие ингибиторы (VCI), создающие защитную атмосферу в замкнутых полостях кузова (пороги, лонжероны, двери).

Ключевые преимущества ингибиторных составов

Двойной механизм защиты:

• Пассивная барьерная защита – физическое препятствие в виде пленки состава (битумная мастика, резинопластик).
• Активная электрохимическая защита – ингибиторы нейтрализуют ионы электролита, останавливая развитие подпленочной коррозии.

Эффективность в труднодоступных зонах: Летучие соединения проникают в скрытые полости, недоступные для механической обработки. Ингибиторы продолжают работать при микротрещинах и сколах покрытия.

Тип ингибитора	Применение	Особенности
Амины, нитриты (анодные)	Днище, арки колес	Защищают сталь, но могут ускорять коррозию алюминия
Фосфаты, силикаты (катодные)	Скрытые полости кузова	Безопасны для цветных металлов, экологичны
Летучие ингибиторы (VCI)	Пороги, рамы, силовые элементы	Самовосстанавливающееся действие, долговременный эффект

Долговечность: Составы с ингибиторами сохраняют свойства до 5-7 лет благодаря синергии барьерного и химического воздействия. Требуют тщательной подготовки поверхности: удаление ржавчины, обезжиривание и сушка обязательны для активации ингибиторов.

Комбинированная обработка: мастика плюс жидкий пластик

Данный метод объединяет защитные свойства битумно-каучуковой мастики и эластичного жидкого пластика, создавая двухслойный барьер против коррозии. Мастика наносится первым слоем на тщательно очищенное днище и скрытые полости, обеспечивая основную антикоррозийную защиту и заполняя микронеровности металла.

После полной полимеризации мастики (обычно 24-48 часов) поверх неё распыляется жидкий пластик. Этот слой формирует прочное, устойчивое к абразивному воздействию щебня и песка покрытие, дополнительно герметизируя мастику и препятствуя проникновению влаги и реагентов к металлу кузова.

Ключевые преимущества комбинированной защиты

• Повышенная долговечность: Синергия материалов продлевает срок службы покрытия до 5-7 лет.
• Абразивостойкость: Жидкий пластик защищает мягкую мастику от механических повреждений.
• Герметизация: Двойной слой исключает доступ влаги и кислорода к металлу.
• Вибрационная устойчивость: Эластичность обоих материалов сохраняет целостность покрытия при деформациях.

Материал	Основная функция	Ключевые свойства
Битумно-каучуковая мастика	Антикоррозийная защита, заполнение пор	Адгезия к металлу, эластичность, гидроизоляция
Жидкий пластик	Защита мастики, абразивостойкость	Твердость, ударопрочность, химическая инертность

Важно: Нанесение требует профессиональной подготовки поверхности (мойка, сушка, обезжиривание, удаление ржавчины) и строгого соблюдения межслойной сушки. Обработке подлежат днище, арки, лонжероны, сварные швы и технологические отверстия.

Защита сварных швов и технологических отверстий

Сварные швы и технологические отверстия являются критически уязвимыми зонами кузова из-за микротрещин, остаточных напряжений и сложной геометрии. Коррозия здесь развивается скрытно, приводя к сквозному разрушению металла и снижению структурной прочности конструкции. Без специализированной обработки эти участки первыми подвергаются агрессивному воздействию влаги, реагентов и электрохимических процессов.

Эффективная защита требует сочетания механической подготовки и нанесения материалов с высокой адгезией, эластичностью и проникающей способностью. Особое внимание уделяется внутренним полостям швов и кромкам отверстий, где традиционные составы часто образуют неплотные покрытия. Технология обработки должна исключать образование воздушных карманов и обеспечить полную герметизацию стыков.

Ключевые методы и материалы

• Грунт-герметики на эпоксидной основе: Наносятся первым слоем в стыки швов методом инжекции. Обладают высокой текучестью, заполняют микротрещины и полимеризуются в эластичное покрытие, устойчивое к вибрациям.
• Мастики с каучуковыми добавками: Используются для наружной герметизации швов и отверстий. Создают толстый, непроницаемый для воды барьер, сохраняющий гибкость при температурных деформациях (например, термопластичные составы типа Tectyl).
• Восковые антикоры: Применяются для скрытых полостей и внутренних поверхностей отверстий. Образуют саморастекающееся покрытие, вытесняющее влагу (типа Dinitrol ML или Noxudol).

Этап обработки	Материал	Способ нанесения
Очистка и обезжиривание	Растворители/специальные очистители	Механическая щётка + распыление
Первичная защита швов	Эпоксидный грунт-герметик	Шприцевание/инжекторная трубка
Герметизация отверстий	Резино-битумная мастика	Кисть/распыление с узкой насадкой
Финишное покрытие	Восковый состав для полостей	Распыление под давлением

1. Обязательная зачистка швов от окалины и ржавчины с последующей фосфатацией для повышения адгезии.
2. Контроль толщины слоя мастик в зонах отверстий: избыток материала препятствует сливу воды, недостаток – оставляет открытые участки.
3. Защита крепёжных элементов: Резьбовые отверстия обрабатываются восковыми составами после монтажа деталей.

Антигравийное покрытие для арок: совмещение функций

Антигравийное покрытие для колесных арок представляет собой специализированный эластичный состав, наносимый на внутренние поверхности арок и примыкающих участков кузова. Его ключевая задача – защита металла от абразивного воздействия песка, гравия, камней и дорожной грязи, которые вызывают сколы ЛКП и оголение металла. Без такой обработки эти зоны становятся очагами интенсивной коррозии из-за постоянного контакта с влагой и реагентами.

Уникальность антигравийных материалов заключается в совмещении двух критически важных функций: механической защиты и антикоррозийной барьерности. Эластичная структура покрытия гасит энергию ударов, предотвращая деформацию металла, одновременно создавая герметичный водонепроницаемый слой. Это блокирует доступ кислорода, солей и влаги к поверхности кузова, замедляя электрохимические процессы ржавления даже при наличии микроповреждений.

Ключевые особенности и преимущества

• Двойная защита: комбинирует сопротивление ударным нагрузкам с ингибированием коррозии.
• Адгезия и эластичность: сохраняет целостность при вибрациях и температурных деформациях (-40°C до +120°C).
• Шумоизоляция: снижает акустическое воздействие от ударов камней о кузов.
• Удобство нанесения: распыляется аэрозольными баллонами или профессиональным оборудованием без демонтажа элементов.

Тип материала	Основа	Срок службы
Резинобитумные мастики	Битум + каучук	2-3 года
Полимерные составы	ПВХ, акрил	5-7 лет
Жидкий пластик	Полиуретан	7+ лет

Важно: для максимальной эффективности обработку проводят после тщательной очистки и обезжиривания поверхностей. Толщина слоя должна составлять не менее 1.5–2 мм, а особое внимание уделяется стыкам и технологическим отверстиям. Современные составы (например, на основе полиуретана) дополнительно обладают самовосстанавливающимися свойствами при мелких повреждениях.

Этапы сушки материалов: температурные и временные нормы

Первичная полимеризация нанесенного состава происходит при температуре окружающей среды 15-25°C и занимает 2-4 часа, в течение которых материал теряет летучие компоненты и формирует поверхностную пленку. Важно исключить контакт с влагой, пылью и механические воздействия на этом этапе для предотвращения дефектов покрытия.

Окончательное отверждение требует соблюдения строгих параметров: большинство мастик и резиновых герметиков достигают эксплуатационной прочности за 24 часа при +20°C. Повышение температуры до 60-80°C (например, в сушильных камерах) сокращает процесс до 30-45 минут, но превышение +100°C для битумных составов провоцирует растрескивание.

Ключевые факторы влияния

• Тип материала: Эпоксидные смолы отверждаются 12-48 часов, жидкие пластики – 6-8 часов, восковые антикоры – 1-2 часа
• Толщина слоя: Каждые 0.5 мм увеличивают время сушки на 20-30% при равной температуре
• Влажность воздуха: >80% продлевает сушку в 1.5 раза даже при оптимальной температуре

Материал	Температура (+°C)	Минимальное время	Полное отверждение
Битумная мастика	18-25	3 часа	24 часа
Резинобитумный состав	20-30	2 часа	18 часов
Полимерно-восковая смесь	15-40	40 минут	8 часов

Проверка качества покрытия: контроль равномерности слоя

Равномерность нанесения антикоррозионного покрытия является критически важным параметром, напрямую влияющим на его защитные свойства и долговечность. Неравномерный слой, особенно его недостаточная толщина в отдельных зонах, создает уязвимые места, где коррозия может начаться и распространиться под покрытием, сводя на нет всю обработку.

Контроль равномерности слоя проводят с использованием двух основных методов: визуального осмотра и инструментальных измерений толщины покрытия. Эти методы дополняют друг друга, позволяя выявить как явные дефекты, так и скрытые отклонения от технологических норм.

Методы контроля равномерности

Основные подходы к оценке равномерности антикоррозийного слоя:

• Визуальный контроль: Тщательный осмотр обработанной поверхности при хорошем освещении. Ищут признаки неравномерности:
  • Наплывы и подтеки (избыток материала, свидетельствующий о возможном истончении в других местах).
  • Пропуски, "непрокрасы" (отсутствие покрытия или явно тонкий слой, видимый невооруженным глазом).
  • Различия в глянце/текстуре на разных участках одной детали.
  • Изменение цвета материала, указывающее на возможную разную толщину.

  Этот метод прост, но субъективен и не дает количественных данных о толщине.

• Инструментальный контроль толщины: Использование специального прибора - толщиномера (микрометра покрытий). Это объективный и количественный метод.
  • Применяются преимущественно магнитные (для стальных кузовов) или вихретоковые толщиномеры (для алюминиевых элементов).
  • Перед началом измерений прибор обязательно калибруют на эталонной подложке или на участке с заведомо известной толщиной покрытия.
  • Измерения проводят систематически по всей обработанной поверхности, уделяя особое внимание зонам риска.

Метод контроля	Основные особенности
Визуальный осмотр	Выявление явных дефектов (пропуски, подтеки), субъективный, качественный, быстрый, не требует оборудования.
Инструментальный (толщиномер)	Определение точной толщины покрытия, объективный, количественный, требует калиброванного прибора, более затратный по времени.

Ключевые зоны контроля и критерии оценки

Особое внимание при проверке равномерности уделяют следующим зонам:

1. Стыки и швы кузова (сварные швы, места соединения панелей).
2. Кромки деталей (дверей, капота, крышки багажника, арок колес).
3. Скрытые полости (пороги, лонжероны, усилители – доступны через технологические отверстия).
4. Зоны крепления элементов (крепление фар, бамперов, подкрылков).
5. Труднодоступные места (нижние поверхности элементов, внутренние углы).

Критерии приемлемой равномерности:

• Отсутствие видимых пропусков, подтеков или резких переходов.
• Значения толщины покрытия, измеренные толщиномером, должны соответствовать спецификации используемого материала и технологии нанесения.
• Отклонения от средней измеренной толщины на одном элементе или в одной зоне не должны превышать допустимый процент, указанный в техдокументации материала (часто ±15-20%).
• Минимальная измеренная толщина в любой точке контролируемой зоны должна быть не ниже минимально допустимого значения, необходимого для обеспечения защиты.

Результаты контроля толщины обычно фиксируются в протоколах, указывая точки измерений и полученные значения, что позволяет объективно оценить качество работы и принять решение о ее приемке или необходимости доработки.

Периодичность обновления антикоррозийного слоя

Рекомендуемая периодичность обработки зависит от типа материалов, климатических условий эксплуатации и состояния защитного покрытия. Для мастичных составов (битумные, резиновые) стандартный интервал составляет 1-3 года, тогда как современные полимерно-восковые препараты сохраняют эффективность до 5-7 лет.

Автомобили в регионах с агрессивными факторами (солёные дороги, влажный морской климат, перепады температур) требуют вдвое более частой профилактики. Механические повреждения покрытия (сколы, царапины) или признаки коррозии (рыжие пятна, вздутия) являются сигналом для внепланового обновления слоя.

Ключевые критерии периодичности

• Тип антикора:
  • Жидкий ЛКП: 2-4 года
  • Грунты-модификаторы ржавчины: 3-5 лет
  • ПВХ-пластизоли: 5+ лет
• Зоны обработки:
  1. Днище, арки – ежегодный контроль
  2. Скрытые полости – диагностика раз в 2 года
  3. Сварные швы – при каждом ТО

Условия эксплуатации	Периодичность (днище)	Периодичность (полости)
Умеренный климат (без реагентов)	3-4 года	5-6 лет
Мегаполис/север (реагенты, влажность)	1-2 года	2-3 года
Приморские регионы (соль, влага)	Ежегодно	1-2 года

Обязательная диагностика проводится при сезонной смене резины или перед зимним периодом. Профессиональные СТО рекомендуют комбинировать плановое обновление с мойкой скрытых полостей для удаления грязи и остатков солей.

Чистка дренажных отверстий после обработки кузова

После нанесения антикоррозийных составов на кузов и скрытые полости, обязательным этапом является проверка и очистка дренажных отверстий. Эти технологические каналы предназначены для отвода влаги из порогов, дверей, капота, крышки багажника и других полых элементов конструкции.

Невыполнение данной процедуры приводит к опасным последствиям: избыток защитного материала или случайно перекрытые отверстия нарушают естественный дренаж, вызывая застой воды внутри силовых элементов. Это сводит на нет эффективность обработки, ускоряя коррозию в наиболее уязвимых зонах автомобиля.

Порядок действий

1. Идентификация отверстий: Используйте техническую документацию авто для точного определения мест расположения дренажей. Основные зоны:

• Нижние кромки дверей (обычно 2-3 отверстия на дверь)
• Пороги (передние и задние выходы)
• Ниши фар, области под лобовым стеклом
• Зона за бамперами, полости крыльев
• Капот и крышка багажника по периметру

2. Методы очистки:

1. Механическое удаление излишков состава тонкой проволокой или пластиковым стержнем.
2. Продувка сжатым воздухом под низким давлением (не более 3-4 бар).
3. Контрольный тест водой – заливка 100-200 мл жидкости в полость для проверки скорости вытекания.

3. Критические ошибки:

Действие	Риск
Использование металлических крючков	Повреждение заводного покрытия и уплотнителей
Применение растворителей	Вымывание свежего антикора из сварных швов
Игнорирование проверки после очистки	Неполное восстановление дренажной функции

Регулярная инспекция каналов (особенно после сезона дождей или мойки) должна стать частью планового обслуживания. Для труднодоступных точек используйте эндоскоп с подсветкой. Помните: корректная работа дренажной системы продлевает срок службы антикоррозийного покрытия на 30-40%.

Самостоятельная обработка vs профессиональный сервис

Самостоятельная антикоррозийная обработка требует серьезной подготовки: необходимо тщательно очистить днище и скрытые полости от грязи, ржавчины и старых покрытий. Без специального оборудования и навыков сложно обеспечить идеальную адгезию материалов, особенно в труднодоступных зонах. Ошибки на этапе подготовки сводят на нет эффективность даже дорогих антикоров.

Профессиональные сервисы используют промышленные установки для мойки, пескоструйной обработки и сушки, обеспечивая безупречную чистоту поверхности. Мастера применяют методики точечного нанесения в скрытые полости через технологические отверстия, что невозможно повторить в гаражных условиях. Гарантия на работы и сертифицированные материалы – дополнительное преимущество.

Ключевые отличия методов

Критерий	Самостоятельная обработка	Профессиональный сервис
Оборудование	Бытовая мойка, щетки, компрессор с низким давлением	Пескоструйные аппараты, подъемники, инжекторы для полостей, камеры сушки
Качество подготовки	Риск остаточной влаги/коррозии под покрытием	Полное обезжиривание и сушка, контроль чистоты металла
Сложность нанесения	Трудности с обработкой скрытых полостей, сварных швов	Равномерное покрытие всех элементов, включая технологические каналы
Материалы	Ограниченный выбор (мастики, спреи)	Многослойные системы: ингибиторы, эпоксидные грунты, резино-битумные мастики
Гарантия результата	Отсутствует	Договорная гарантия 1-3 года
Срок службы покрытия	1-2 года при идеальных условиях	3-5 лет благодаря технологии и контролю качества

Рекомендации: Самостоятельная обработка оправдана только для локальной защиты уже новых автомобилей простыми составами. Для машин старше 3 лет, регионов с агрессивной зимней химией или при наличии очагов коррозии обязателен профессиональный подход. Экономия на услугах сервиса часто приводит к скрытому распространению ржавчины и удорожанию последующего ремонта.

Требования к условиям в помещении при нанесении антикора

Помещение для нанесения антикоррозийных материалов должно обеспечивать абсолютную чистоту. Отсутствие пыли, грязи и посторонних частиц критически важно для адгезии составов к металлическим поверхностям. Полы, стены и оборудование регулярно очищаются промышленными пылесосами и влажными методами.

Температурно-влажностный режим строго регламентируется: оптимальный диапазон – от +10°C до +30°C при влажности воздуха не выше 60-70%. Резкие перепады и образование конденсата на поверхностях недопустимы. Обязателен контроль гигрометром и термометром в зоне обработки.

Ключевые параметры микроклимата и безопасности

• Вентиляция: Приточно-вытяжная система с 6-10 кратный воздухообменом в час. Обязательна установка взрывозащищённых вентиляторов и фильтров для улавливания аэрозолей.
• Освещение: Равномерное освещение не ниже 500 люкс. Использование влагозащищённых светильников во взрывобезопасном исполнении.
• Пожарная безопасность: Оборудование искробезопасного типа, огнетушители класса B и E, запрет на открытый огонь. Электростатическое оборудование заземляется.

Параметр	Требование	Последствия нарушения
Влажность	Макс. 70%	Отслоение покрытия, пузыри
Запылённость	Не более 1 мг/м³	Шероховатость, снижение защиты
Температура основания	Минимум +5°C	Неравномерная полимеризация

Дополнительные условия: Поверхность автомобиля перед обработкой должна быть сухой и прогретой до температуры помещения. Обязательна изоляция зоны работ от других производственных процессов, генерирующих вибрацию или загрязнения.

Токсичность материалов: меры защиты при работе

Многие антикоррозийные материалы содержат летучие органические соединения (ЛОС), растворители, смолы и ингибиторы коррозии, способные вызывать острые или хронические отравления. Вдыхание паров, контакт с кожей или попадание в глаза могут привести к раздражению слизистых, головокружению, дерматитам, аллергическим реакциям, поражению нервной системы и органов дыхания.

Длительная работа без адекватной защиты особенно опасна из-за кумулятивного эффекта токсинов. Некоторые компоненты (например, в битумных мастиках или преобразователях ржавчины) обладают канцерогенными свойствами. Соблюдение строгих мер безопасности при подготовке, нанесении и сушке материалов является обязательным условием для сохранения здоровья персонала.

Ключевые правила безопасности

Обязательное использование СИЗ:

• Органы дыхания: Респираторы с фильтрами класса А (против органических паров) или изолирующие маски при работе в закрытых помещениях.
• Кожа: Непромокаемые перчатки (нитриловые), защитные комбинезоны или костюмы, обувь с химической стойкостью.
• Глаза: Защитные очки или маски-щитки для предотвращения брызг.

Организация рабочего пространства:

• Проведение работ исключительно в хорошо вентилируемых зонах (цеха с принудительной вытяжкой) или на открытом воздухе.
• Запрет на курение, еду и питье в зоне обработки.
• Немедленная уборка проливов адсорбентами (песок, специализированные составы).

Обращение с материалами и утилизация:

• Строгое следование инструкциям производителя на этикетке и в паспорте безопасности (SDS).
• Использование закрытых систем нанесения (аппараты безвоздушного распыления) для минимизации аэрозолей.
• Хранение в герметичной таре вдали от источников тепла и прямого солнца.
• Сдача отходов (ветошь, пустая тара, остатки) в специализированные организации для утилизации как опасных химических отходов.

Действия при аварийных ситуациях:

Ситуация	Первая помощь	Дальнейшие действия
Попадание на кожу	Немедленно снять загрязненную одежду. Промыть кожу большим количеством воды с мылом.	Обратиться к врачу, предоставить паспорт безопасности материала.
Попадание в глаза	Промывать глаза чистой проточной водой не менее 15 минут, держа веки открытыми.	Срочно обратиться за медицинской помощью.
Вдыхание паров	Немедленно вывести пострадавшего на свежий воздух. Обеспечить покой.	При симптомах отравления (тошнота, слабость, затрудненное дыхание) - вызвать скорую помощь.
Проглатывание	Не вызывать рвоту! Прополоскать рот водой. Дать выпить воды (если человек в сознании).	Немедленный вызов скорой помощи, показать врачу упаковку от материала.

Регулярные медицинские осмотры работников и обучение правилам безопасного обращения с химическими веществами являются неотъемлемой частью эффективной системы охраны труда.

Эксплуатация авто после обработки: ограничения на первые сутки

В первые 24 часа после антикоррозийной обработки кузова и днища автомобиля категорически запрещена мойка транспортного средства. Воздействие воды или моющих средств нарушит процесс полимеризации защитных материалов, снизив их эффективность и адгезию к металлу.

Избегайте поездок по мокрым дорогам, луж, снега или дождя. Влажная или загрязненная поверхность приведет к вымыванию неотвердевшего состава с особо уязвимых зон: технологических отверстий, сварных швов и скрытых полостей. Парковку предпочтительно осуществлять в сухом, проветриваемом помещении.

Ключевые запреты в начальный период

• Не превышайте скорость 60 км/ч – интенсивный встречный поток воздуха сорвет жидкий слой с днища.
• Исключите длительные поездки – перегрев свежего покрытия от выхлопной системы или двигателя вызывает его растрескивание.
• Не поднимайте авто на подъемнике – механический контакт с опорами повредит целостность защитной пленки.
• Откажитесь от использования авточехлов – прилипание ткани к невысохшему материалу деформирует покрытие.

Проветривайте салон при стоянке для устранения характерного запаха растворителей, но избегайте сквозняков в зоне обработки. Контролируйте отсутствие контакта покрытия с ГСМ или химическими реагентами. Полная полимеризация большинства составов достигается через 24-48 часов в зависимости от температуры и влажности.

Ценообразование: из чего складывается стоимость услуги

Стоимость антикоррозийной обработки формируется под влиянием комплекса технологических и коммерческих факторов. Каждый этап работ требует специфических материалов, оборудования и трудозатрат, что отражается на итоговой цене.

Ценовая политика сервисов зависит от их позиционирования, гарантийных обязательств и региональных особенностей рынка. Разберем ключевые составляющие, определяющие стоимость защиты кузова и днища.

Факторы, влияющие на цену антикоррозийной обработки

Компонент стоимости	Описание влияния
Тип материалов	Цена мастик (битумные, резиновые), ингибиторов ржавчины, составы для скрытых полостей варьируется в 3-5 раз в зависимости от бренда и свойств (текучесть, эластичность, термостойкость)
Объем работ	Комплексная обработка (днище + скрытые полости + арки) дороже точечного нанесения на днище. Доплата за разбор узлов (крылья, пороги) достигает 25-40%
Подготовка поверхности	Пескоструйная очистка, удаление ржавчины или старого покрытия увеличивают стоимость на 15-30% из-за расходников и времени
Квалификация персонала	Сервисы с аттестованными специалистами включают в цену затраты на обучение и контроль качества
Гарантийные условия	Предоставление гарантии 2-5 лет требует использования премиальных материалов и увеличивает цену на 10-20%

Дополнительные затратообразующие элементы:

• Сложность доступа к конструктивным элементам (рамные внедорожники vs монокок)
• Необходимость сушки кузова в камере (энергозатраты)
• Амортизация спецоборудования (подъемники, распылители, диагностические сканеры)
• Логистика расходников при работе с многослойными системами защиты

Список источников

При подготовке материалов по антикоррозийной обработке автомобиля были изучены специализированные технические документы, отраслевые стандарты и научно-практические публикации.

Основное внимание уделялось актуальным методикам обработки кузова и днища, характеристикам современных защитных материалов и требованиям к их применению в автомобильной промышленности.

1. ГОСТ Р 52720-2007 «Материалы лакокрасочные. Методы испытаний на стойкость к коррозии»
2. ГОСТ 9.402-2004 «Покрытия лакокрасочные. Подготовка металлических поверхностей к окрашиванию»
3. Технические регламенты производителей антикоров: Tectyl, Dinitrol, Noxudol
4. Смирнов В.А. Коррозия и защита автомобилей. Учебное пособие. М.: Академия, 2020
5. Журнал «Автомобильная промышленность»: Статьи по тематике электрохимической защиты кузова (2021-2023 гг.)
6. Протоколы испытаний НИИ Автопрома по сравнительной эффективности мастик и ингибиторов коррозии
7. Единые технические условия ЕТУ 5712-002-45678901 «Составы антикоррозийные для транспортных средств»
8. Руководства по ремонту автомобилей концернов VAG, Stellantis, BMW (разделы по восстановлению антикоррозийной защиты)

Видео: Антикоррозийная обработка кузова. Антикоррозийная обработка скрытых полостей авто. Чем обработать?


• Проверка и замена датчика холостого хода Рено Логан своими руками

• Устройство трипоидного ШРУСа

• Выбираем салонный фильтр - угольный против обычного
