Защита в деталях - безопасность BMW 520

Статья обновлена: 18.08.2025

BMW 520 традиционно входит в число лидеров премиум-сегмента по уровню защищенности водителя и пассажиров.

Модель оснащается комплексом активных и пассивных систем безопасности, разработанных для предотвращения аварий и минимизации их последствий.

Инженеры BMW интегрируют в автомобиль передовые технологии, включая ассистенты контроля стабильности, торможения и удержания в полосе, формируя многоуровневую защиту.

Использование высокопрочных материалов в кузове и продуманные зоны деформации дополняют электронные системы, обеспечивая комплексную безопасность при движении.

Фронтальные подушки безопасности водителя и переднего пассажира

Фронтальные подушки безопасности в BMW 520 являются ключевым элементом пассивной защиты при лобовом столкновении. Они интегрированы в рулевое колесо (для водителя) и верхнюю часть передней панели (для пассажира), обеспечивая мгновенное развертывание при ударе. Система использует данные с датчиков ускорения для расчета силы и момента активации.

Эти подушки работают в связке с преднатяжителями ремней безопасности, синхронизируя их срабатывание для минимизации перемещения тела вперед. В BMW 520 применяются адаптивные двухступенчатые подушки, которые регулируют интенсивность наполнения газом в зависимости от тяжести ДТП, веса пассажира и положения сиденья.

Принципы работы и особенности

• Двухступенчатое срабатывание: При легких авариях наполнение происходит частично, снижая риск травм от самой подушки.
• Интеллектуальные датчики: Система учитывает данные о:
  • Силе удара
  • Пристегнутости ремня
  • Положении сиденья пассажира
• Блокировка при нештатных условиях: Подушка пассажира автоматически отключается, если:
  1. Сидит ребенок в детском кресле
  2. Кресло пусто или занято предметом ≤ 5 кг

Компонент	Назначение	Специфика BMW 520
Датчики удара	Фиксация перегрузок	Расположены в передних лонжеронах и центральном тоннеле
Газогенератор	Наполнение подушки	Два пиротехнических модуля с индивидуальным управлением

Важно: Эффективность подушек гарантируется только при правильной посадке: водитель – не ближе 25 см к рулю, пассажир – вертикально с пристегнутым ремнем. Наличие посторонних предметов на панели или чехлов сидений может нарушить работу системы.

Боковые подушки безопасности в передних сиденьях

Боковые подушки безопасности в передних сиденьях BMW 520 интегрированы непосредственно в спинки сидений водителя и переднего пассажира. Их ключевая задача – защита грудной клетки и таза при ударе сбоку или диагональном столкновении. Срабатывание происходит за доли секунды через специальные датчики, анализирующие силу и направление удара.

Конструкция подушек учитывает анатомические особенности пассажиров и водителя, равномерно распределяя нагрузку на тело. Система работает синхронно с другими элементами безопасности: каркасом кузова, усиленными дверями и шторками безопасности, формируя комплексную защиту зоны салона.

Принцип работы и взаимодействие с системами

• Активация происходит только при боковом ударе или перевороте автомобиля, фронтальные столкновения не вызывают срабатывание.
• Скорость развертывания: менее 0.025 секунды после детекции удара.
• Интеллектуальное управление: ЭБУ адаптирует силу наполнения подушки в зависимости от тяжести аварии, веса пассажира и использования ремня безопасности.

Компонент	Функция
Акселерометры в дверях	Фиксируют вектор и интенсивность удара
Газогенератор	Мгновенно наполняет подушку инертным газом
Ремни безопасности с преднатяжителями	Фиксируют тело до контакта с подушкой

Важные ограничения: Эффективность снижается при неправильной посадке (например, наклон вбок или ноги на панели) или использовании нештатных чехлов сидений, блокирующих раскрытие. Рекомендуется держать дистанцию не менее 25 см от дверных панелей и карты двери.

1. После срабатывания подушки не восстанавливаются – требуется замена в дилерском центре.
2. Проверка системы: индикатор AIRBAG на приборной панели при включении зажигания должен гаснуть через 3-5 секунд.

Головопротекторные шторки по периметру салона

Система представляет собой надувные элементы, скрытые в стойках крыши и верхних частях дверных проемов. При срабатывании датчиков бокового удара или опрокидывания шторки мгновенно развертываются за доли секунды, формируя защитный барьер вдоль остекления салона.

Основная задача конструкции – предотвратить травмы головы водителя и пассажиров при контакте с боковыми стеклами, стойками кузова или выброшенными предметами во время ДТП. Эффективность подтверждена краш-тестами Euro NCAP, где BMW 5 серии демонстрирует высшие оценки защиты.

Ключевые особенности работы

• Полное периметральное покрытие: защита передних и задних рядов сидений
• Двухступенчатое наполнение: адаптация объема газа к тяжести аварии
• Удержание в развернутом состоянии до 5 секунд для защиты при переворотах

Важно: Система функциональна только при пристегнутых ремнях безопасности. Автоматическая деактивация происходит при отстегнутом ремне на пассажирском сиденье.

Параметр	Характеристика
Зона защиты	От передних до задних стоек (A-D)
Срабатывание	При углах удара от 30° до 150°
Обслуживание	Замена только у дилера после активации

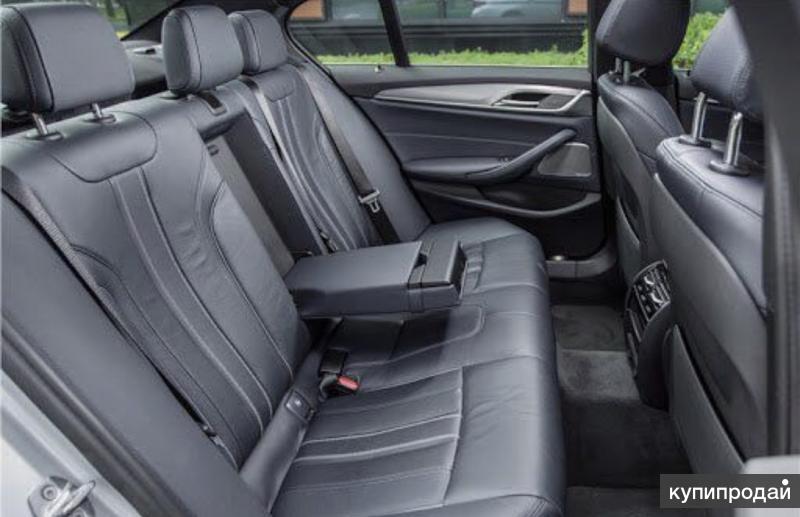

Трехточечные инерционные ремни безопасности с преднатяжителями

Трехточечные инерционные ремни в BMW 520 оснащены пиротехническими преднатяжителями, мгновенно реагирующими на резкое замедление автомобиля. При срабатывании датчиков системы безопасности, преднатяжители подрывают капсюль, втягивая избыток лямки ремня и плотно прижимая пассажиров к креслам до момента столкновения. Это исключает опасный "хлыстовый эффект" и смещение тела вперед, критически сокращая риск травм грудной клетки и головы.

После срабатывания преднатяжителя включается ограничитель усилия – специальный торсион в катушке ремня постепенно ослабляет натяжение, пропуская лямку с расчетным усилием. Данная мера снижает пиковую нагрузку на грудную клетку, особенно важную для защиты детей и хрупких пассажиров. Система интегрирована с подушками безопасности: ремни фиксируют тело в оптимальном положении до момента раскрытия airbag, обеспечивая синхронную работу всех элементов пассивной безопасности.

Ключевые особенности реализации на BMW 520

• Двойные датчики: фронтальные сенсоры в бампере и салонные акселерометры для минимизации ложных срабатываний
• Адаптация к пассажиру: преднатяжители переднего пассажирского сиденья деактивируются при установке детского кресла
• Самодиагностика: ежесекундная проверка электроцепи и механизмов через модуль управления ACSM

Компонент	Функция	Ресурс
Пиропатрон преднатяжителя	Мгновенное натяжение ремня (до 80 ms)	Одноразовый элемент
Инерционная катушка	Блокировка при резком рывке, плавное удлинение в повседневной езде	Весь срок эксплуатации
Ограничитель усилия	Контролируемое ослабление натяжения (5-7 kN)	До 15 циклов срабатывания

Важно: после ДТП с активацией преднатяжителей требуется замена всей ременной системы, включая катушку и крепежные элементы. Повторное использование сработавших компонентов недопустимо из-за потери прочности и остаточной деформации механизмов.

Система экстренного подзаряда аккумулятора при аварии (Battery Safety Terminal)

Система Battery Safety Terminal (BST) на BMW 520 выполняет критическую роль при столкновениях. Ее основная задача – предотвращение возгорания и коротких замыканий путем мгновенного отключения основного питания от аккумулятора при срабатывании подушек безопасности. Одновременно она обеспечивает кратковременное энергоснабжение жизненно важных систем автомобиля.

При аварии пиропатрон внутри BST разрушает токопроводящую перемычку, физически разрывая цепь между аккумулятором и бортовой сетью. Параллельно активируется резервный конденсатор или вспомогательная батарея, поддерживающая работу аварийного освещения, GSM-модуля для экстренного вызова, центрального замка и диагностических систем в течение нескольких минут после ДТП.

Ключевые аспекты работы BST

• Расположение: Модуль интегрирован в плюсовой кабель аккумуляторной батареи
• Одноразовое срабатывание: После активации пиропатрона требуется замена всего узла BST
• Диагностика: Неисправности системы фиксируются ошибками в памяти БК (например, 93A0)
• Совместимость: Работает только со штатными аккумуляторами, имеющими оригинальные клеммы

Интеллектуальная система экстренного торможения (Automatic Emergency Braking)

Система использует радары и камеры для постоянного мониторинга пространства перед автомобилем. При обнаружении риска столкновения с препятствием, транспортным средством или пешеходом она предупреждает водителя визуальными и звуковыми сигналами.

Если водитель не реагирует на предупреждение, система автоматически инициирует частичное или полное торможение. Это позволяет либо полностью избежать столкновения, либо существенно снизить скорость удара, минимизируя тяжесть последствий.

Ключевые особенности работы на BMW 520

Система активируется в диапазоне скоростей 5–210 км/ч и функционирует в двух основных режимах:

• Городской режим: Срабатывает на скоростях до 60 км/ч, реагируя на пешеходов и неподвижные объекты
• Межгородской режим: Активируется на высоких скоростях, предотвращая столкновения с движущимся транспортом

Технология интегрирована с другими системами безопасности:

1. Передние датчики ACC (адаптивного круиз-контроля)
2. Камера ночного видения
3. Система стабилизации DSC для усиления тормозного усилия

Режим работы	Скоростной диапазон	Объекты реакции
Городской	5–60 км/ч	Пешеходы, велосипедисты, статичные препятствия
Межгородской	30–210 км/ч	Движущийся транспорт, внезапно останавливающиеся ТС

Водитель может временно отключить систему через меню iDrive, но она автоматически реактивируется при каждом новом запуске двигателя. Торможение прекращается при любом активном действии водителя (поворот руля, нажатие педали акселератора или тормоза).

Система требует чистоты датчиков и камеры – загрязнения могут ограничить функциональность. В сложных погодных условиях (сильный дождь, снегопад, туман) эффективность работы снижается из-за ухудшения видимости для сенсоров.

Адаптивная система круиз-контроля с функцией Stop&Go на BMW 520

Система автоматически поддерживает заданную водителем дистанцию до впереди идущего транспортного средства, используя радарные датчики и камеру. При замедлении потока автомобиль плавно снижает скорость вплоть до полной остановки, исключая необходимость постоянного вмешательства в управление.

После кратковременной остановки (до 30 секунд) BMW 520 возобновляет движение автоматически, если дорожная ситуация разрешилась. При более длительных простоях система активируется легким нажатием на педаль газа или кнопкой возобновления на рулевом колесе, обеспечивая плавное ускорение в потоке.

Ключевые возможности и компоненты

• Радарный модуль: Сканирует пространство на расстоянии до 200 метров
• Трехрежимное регулирование дистанции: Позволяет выбрать интервал следования (близкий/средний/максимальный)
• Функция Stop&Go: Автоматический старт после остановки в пробке
• Интеграция с системой экстренного торможения

Скоростной диапазон работы	0-210 км/ч
Реагирование на объекты	Пешеходы, велосипедисты, автомобили
Индикация в приборной панели	Цветной дисплей с визуализацией дистанции

Система анализирует траекторию движения и распознает извилистые участки дороги, предварительно снижая скорость перед поворотами. При перестроении автомобиля в соседний ряд происходит мгновенное переключение на отслеживание нового "лидера" потока.

Помощь в сохранении полосы движения (Lane Keeping Assist)

Система Lane Keeping Assist на BMW 520 активно отслеживает разметку полосы движения через камеру, расположенную за лобовым стеклом. При неконтролируемом смещении автомобиля к границе полосы без включенного поворотника система предупредит водителя вибрацией рулевого колеса.

На скоростях от 70 км/ч система может автоматически корректировать траекторию движения кратковременными подруливаниями, возвращая автомобиль в центр полосы. Это особенно эффективно на автомагистралях и загородных трассах с четкой разметкой.

Ключевые особенности работы

• Двухступенчатое предупреждение: вибрация руля при риске покидания полосы и активное подруливание при отсутствии реакции водителя
• Умное распознавание: игнорирует кратковременные пересечения разметки при объезде препятствий
• Адаптация к условиям: автоматически деактивируется при плохой видимости разметки или движении по узким дорогам

Активация	Кнопкой на рулевой колонке с индикацией в приборной панели
Рабочий диапазон	От 70 до 210 км/ч
Ограничения	Требует четкой дорожной разметки, не заменяет внимание водителя

Важно: система не работает при резком маневрировании или агрессивном стиле вождения. Для максимальной эффективности поддерживайте чистоту лобового стекла в области расположения камеры и регулярно проверяйте состояние датчиков в ходе ТО.

Система предупреждения о слепых зонах в зеркалах

Система мониторинга слепых зон на BMW 520 использует радарные датчики, интегрированные в задний бампер. Эти сенсоры постоянно сканируют пространство позади и сбоку от автомобиля, охватывая зоны, невидимые в стандартные зеркала.

При обнаружении объекта в опасной близости система активирует визуальное предупреждение в соответствующем наружном зеркале. Светодиодный индикатор (обычно в виде треугольника) загорается в секции зеркала со стороны угрозы, обеспечивая мгновенное визуальное оповещение.

Ключевые особенности работы

• Активация при движении: Система включается при скорости выше 20 км/ч и остается активной до 70 км/ч
• Дифференцированное оповещение: Индикатор мигает при включении поворотника в сторону опасной зоны
• Интеграция с другими системами: Связана с ассистентом движения по полосе для комплексной безопасности

Состояние	Индикация	Действие водителя
Объект в слепой зоне	Постоянный светодиод (желтый/красный)	Проверить зону перед манёвром
Объект + включен поворотник	Мигающий светодиод	Воздержаться от перестроения

Важно: Система не заменяет визуальный контроль – перед любым манёвром обязателен поворот головы. Датчики могут ограниченно работать в сильный дождь, снегопад или при загрязнении бампера.

Автоматическое переключение дальнего света (High Beam Assistant)

Система High Beam Assistant автоматически управляет режимом работы головного света между ближним и дальним, используя камеру, установленную на лобовом стекле. Камера постоянно анализирует дорожную обстановку, распознавая источники света встречных и попутных транспортных средств, а также освещенные участки дороги в населенных пунктах.

Функция обеспечивает максимально возможную видимость в темное время суток без ослепления других участников движения, критически важное для безопасности на высоких скоростях. Она активируется при включенном автоматическом режиме фар и позволяет водителю полностью сконцентрироваться на управлении.

Безопасность и особенности работы

Ключевые преимущества для безопасности:

• Мгновенное переключение на ближний свет при обнаружении фар встречных авто или задних фонарей попутных ТС (реакция до 0.5 секунды)
• Автоматический возврат на дальний свет после завершения обгона или разъезда
• Исключение "человеческого фактора" – забывчивости или замедленной реакции водителя
• Расширение зоны видимости на неосвещенных трассах на до 300 метров

Ограничения: Функция может временно отключаться при сильном дожде, тумане, засветке от солнца у горизонта или загрязнении камеры. Система не заменяет ручное переключение в сложных условиях (узкие серпантины, зоны с дорожными отражателями).

Параметр	Влияние на безопасность
Диапазон обнаружения	До 1 км – ранняя реакция на источники света
Угол обзора камеры	±15° – контроль обочин и части встречной полосы
Рабочая скорость	Активация от 40 км/ч – оптимально для загородных трасс

Система интегрирована с адаптивными фарами (при наличии), корректируя не только режим, но и вектор освещения. Принудительное отключение осуществляется кнопкой на подрулевом переключателе.

Ночное видение с обнаружением пешеходов и животных

Система Night Vision использует тепловизор для распознавания живых объектов в темноте или условиях плохой видимости. Камера с дальностью действия до 300 метров фиксирует тепловое излучение людей и животных, выделяя их на экране дисплея цветными метками.

При обнаружении потенциальной опасности водитель получает предупреждение: пешеходы подсвечиваются желтым, а животные – оранжевым. Если система прогнозирует риск столкновения, цвет метки меняется на красный, одновременно активируется звуковой сигнал и визуальное оповещение в проекционном дисплее.

Принцип работы и функции

• Автоматическое сканирование: Камера непрерывно анализирует пространство перед автомобилем на скоростях свыше 10 км/ч.
• Дифференциация объектов: Алгоритмы ИИ различают людей, крупных животных (олени, кабаны) и мелких зверей.
• Прогнозирование траектории: Система вычисляет риск пересечения пути движения с объектом.

Этап оповещения	Действие системы
Обнаружение объекта	Подсветка метки (жёлтый/оранжевый)
Высокий риск столкновения	Красная метка + звуковой сигнал + вибрация руля*
Критическая дистанция	Автоматическое торможение*

*Активируется при подключённой системе экстренного торможения

1. Активация: Включается вручную или автоматически при низкой освещённости.
2. Отображение: Термографическое изображение выводится на центральный дисплей.
3. Реакция: При угрозе столкновения система приоритизирует предупреждение, переключая дисплей на вид с камеры.

Технология особенно эффективна на загородных трассах, снижая риск наезда на диких животных до 60%. Чувствительность тепловизора позволяет выявлять объекты даже в тумане, дожде или за кустами, где обычные фары бессильны.

Система стабилизации курсовой устойчивости (DSC)

Система динамического контроля устойчивости (DSC) на BMW 520 непрерывно анализирует поведение автомобиля с помощью датчиков, отслеживающих скорость вращения колес, угол поворота руля, поперечное ускорение и рысканье кузова. При обнаружении отклонений от траектории, заданной водителем (например, заноса или сноса), система мгновенно вмешивается для восстановления контроля.

DSC автоматически регулирует мощность двигателя и притормаживает отдельные колеса через модуль ABS, создавая стабилизирующий момент. Это предотвращает критическое скольжение в поворотах, на мокром асфальте или при резких маневрах, адаптируясь к дорожным условиям и стилю вождения.

Ключевые функции и компоненты DSC

• Интеграция с ABS и ASC: Совместная работа с антиблокировочной системой и противобуксовочным контролем для управления тягой
• Динамическое торможение колес: Избирательное подтормаживание конкретных колес для компенсации заноса
• Регулятор тяги: Корректировка крутящего момента двигателя через электронную педаль газа и систему впрыска
• Система CBC (Cornering Brake Control): Перераспределение тормозных усилий в поворотах для сохранения траектории

При активации системы водитель ощущает вибрацию педали тормоза и видит индикатор DSC на приборной панели. Хотя принудительное отключение возможно кнопкой DSC OFF, это рекомендуется только для специфичных условий (глубокая грязь, снег), где требуется контролируемая пробуксовка. После перезапуска двигателя система автоматически возвращается в активный режим.

Антиблокировочная тормозная система с электронным распределением усилий (ABS+EBD)

Система ABS на BMW 520 предотвращает блокировку колес при экстренном торможении, сохраняя управляемость автомобиля даже на скользком покрытии. Датчики на каждом колесе непрерывно отслеживают скорость вращения, а электронный блок управления (ЭБУ) анализирует эти данные 25-50 раз в секунду.

EBD динамически перераспределяет тормозное усилие между осями и отдельными колесами в зависимости от загрузки авто и сцепления с дорогой. Это оптимизирует баланс торможения, сокращая тормозной путь и предотвращая занос, особенно при частичной загрузке автомобиля или резком маневре.

Ключевые функции и преимущества

• Автоматическая модуляция давления: При риске блокировки ABS импульсно снижает давление в тормозной магистрали проблемного колеса, сохраняя контакт с дорогой.
• Адаптация к загрузке: EBD усиливает торможение на задней оси при полной загрузке салона и багажника.
• Стабилизация в поворотах: Избирательное подтормаживание колес с худшим сцеплением противодействует сносу передней или заносу задней оси.

Компонент	Назначение
Датчики скорости колес	Фиксация момента начала блокировки
Гидравлический модулятор	Коррекция давления тормозной жидкости
Электронный блок управления	Анализ данных и управление системой

Важно: ABS+EBD не отменяет необходимость соблюдения дистанции и адаптации стиля вождения к дорожным условиям. Система активируется характерной вибрацией педали тормоза и звуковым сигналом – это нормальная работа алгоритма.

Ассистент трогания на подъеме (Hill Start Assist)

Система автоматически удерживает тормозное усилие при старте на наклонной поверхности после отпускания педали тормоза. Это предотвращает откат автомобиля назад во время переключения ноги на педаль акселератора. Ассистент активируется при остановке на уклоне от 5% и выше, распознавая угол наклона через датчики ABS/ESP.

Функция сохраняет давление в тормозной системе 2-3 секунды или до момента начала движения вперед. Водитель может плавно тронуться без использования ручного тормоза, что особенно полезно в пробках на эстакадах или парковках с крутым подъемом. Система деактивируется при срабатывании датчиков движения или по истечении тайм-аута.

Ключевые особенности работы

• Автоактивация: не требует ручного включения – срабатывает при соблюдении условий:
  • Двигатель запущен
  • Двери закрыты
  • Ремень безопасности водителя пристегнут
• Индикация: символ «HOLD» на приборной панели сигнализирует о работе ассистента
• Адаптивность: время удержания корректируется в зависимости от крутизны склона

Преимущество	Практическая польза
Исключение отката	Снижение риска столкновения с автомобилем сзади
Упрощение старта	Отсутствие необходимости синхронизировать ручник и педаль газа
Защита трансмиссии	Предотвращение перегрузок сцепления при резком старте

Индикаторы давления в шинах (TPMS)

Система TPMS на BMW 520 непрерывно отслеживает давление во всех шинах через датчики, установленные внутри колёс. При обнаружении значительного отклонения от нормы (обычно более 0.3 бар) система немедленно предупреждает водителя.

Главный индикатор на приборной панели (жёлтый символ шины с восклицательным знаком) загорается при падении давления, сопровождаясь звуковым сигналом. В iDrive появляется сообщение с указанием проблемного колеса и рекомендацией остановиться для проверки.

Типы предупреждений и действия водителя

Основные сценарии работы TPMS и требуемые меры:

• Медленная утечка: Индикатор горит постоянно. Проверьте давление холодных шин (рекомендации на стойке водительской двери), подкачайте до нормы или замените колесо.
• Быстрая потеря давления: Индикатор мигает 60 секунд, затем горит постоянно. Немедленно остановитесь в безопасном месте для визуального осмотра и замены колеса.
• Неисправность системы: Индикатор мигает 60 секунд, затем гаснет. Обратитесь в сервис для диагностики датчиков или электроники.

Состояние индикатора	Значение	Срочность действий
Постоянно горит	Низкое давление в одной или нескольких шинах	Проверить/подкачать в течение ближайших км
Мигает 60 сек.	Опасная потеря давления или неисправность TPMS	Немедленная остановка или сервисное обслуживание

Критически важно: Не игнорируйте предупреждения TPMS – движение с низким давлением ускоряет износ шин, увеличивает тормозной путь и риск аквапланирования. Регулярно проверяйте давление вручную (раз в месяц), так как система реагирует только на существенные изменения.

Автоматический вызов экстренных служб (eCall) при ДТП

Система eCall в BMW 520 автоматически активируется при серьезном столкновении, фиксируемом датчиками удара или подушками безопасности. Она мгновенно устанавливает экстренную голосовую связь с оператором колл-центра и передает точные данные о происшествии.

Для определения местоположения используется встроенный GPS-модуль, что позволяет спасателям прибыть на место даже если водитель не может сообщить координаты. Система работает независимо от состояния мобильной сети благодаря приоритетному подключению через любую доступную вышку сотовой связи.

Ключевые характеристики eCall

• Передаваемые данные:
  • Координаты ДТП с погрешностью ≤ 3 метров
  • Время аварии и направление движения
  • VIN-код, тип топлива и количество пристегнутых ремней
• Ручная активация: кнопка SOS под потолочной панелью для экстренных случаев без автоматического срабатывания
• Автономное питание: резервная батарея обеспечивает работу 10 минут при повреждении основной электросистемы

Ситуация	Реакция системы
Срабатывание фронтальных/боковых подушек безопасности	Немедленный автоматический вызов
Переворот автомобиля (активация датчика опрокидывания)	Автоматический вызов с пометкой "тяжелое ДТП"
Нажатие кнопки SOS водителем	Ручной вызов с двусторонней голосовой связью

После автоматического вызова система переключается в режим громкой связи – оператор может слышать происходящее в салоне и координировать помощь. Если водитель не отвечает, службы выезжают по умолчанию на основе переданных координат и данных о тяжести инцидента.

Иммобилайзер двигателя с закодированным ключом

Иммобилайзер в BMW 520 представляет собой электронную противоугонную систему, интегрированную в блок управления двигателем (DME). Его основная функция – предотвращение несанкционированного запуска мотора через блокировку критических систем: подачи топлива, зажигания и стартера. Активация происходит автоматически при извлечении ключа из замка зажигания.

Каждый оригинальный ключ содержит уникальный транспондер с цифровым кодом. При повороте ключа в замке антенна кольцевого типа вокруг замка считывает этот код и передает его в модуль CAS (Car Access System). Только после успешной верификации кода CAS разрешает DME запустить двигатель.

Принципы работы и защитные механизмы

• Динамическое шифрование: Код транспондера меняется при каждом запуске по алгоритму EWS (Elektronische Wegfahrsperre), исключая возможность копирования сигнала
• Двухуровневая аутентификация: Проверяется как физическая метка чипа, так и электронная подпись ключа
• Резервная блокировка: При попытке взлома активируется режим "soft-lock" с полным отключением топливных форсунок

Компонент	Функция
Транспондер ключа	Генерация и хранение динамического кода
Модуль CAS	Сверка кода с базой данных, управление блокировками
Кольцевая антенна	Бесконтактное считывание данных с чипа

При утере ключа обязательна перепрограммировка системы через диагностический интерфейс OBD-II с использованием заводского оборудования ISTA. Самостоятельное вмешательство или установка несертифицированных дубликатов ключей приводит к постоянной блокировке двигателя.

BMW Digital Key (управление доступом со смартфона)

Технология BMW Digital Key заменяет физический ключ смартфоном, используя стандарт NFC. Для активации необходимо приложить мобильное устройство к дверной ручке или бесконтактной сенсорной панели. Система поддерживается на BMW 520 с 2020 модельного года при наличии опции Comfort Access и установленного приложения My BMW.

Цифровой ключ синхронизируется с профилем водителя в мультимедиа-системе iDrive, автоматически настраивая сиденье, зеркала и климат-контроль при распознавании. Максимальная дистанция работы NFC составляет 2 см, что исключает случайное открытие. Требуется регулярная аутентификация через PIN-код или биометрические данные смартфона.

Принципы безопасности

• Шифрование данных: Ключ хранится в защищённом элементе смартфона (SE или eSE) с криптографической защитой
• Ограниченный доступ: Возможность предоставить временный ключ через iCloud (для iPhone) или BMW Connected Drive
• Аварийные протоколы: Автоматическая блокировка при разряде батареи смартфона (резерв на 5 часов)

Уязвимость	Меры защиты
Перехват сигнала	Одноразовые криптокоды для каждой аутентификации
Кража смартфона	Дистанционная деактивация через BMW Connected Drive
Скопирование цифрового отпечатка	Привязка к Apple ID/Google аккаунту с двухфакторной аутентификацией

Важно: Для активации двигателя смартфон должен размещаться в беспроводной зарядной панели. Система требует iOS 13.6+/Android 10+ и совместимости с цифровыми кошельками (Apple Wallet/Google Pay). При замене телефона необходима перегенерация ключа в приложении My BMW.

Система охранной сигнализации с датчиками движения

Штатная система охранной сигнализации на BMW 520 (включая модели G30/G38) интегрирует датчики движения внутрь салона, создавая дополнительный барьер против несанкционированного проникновения. Эти микроволновые сенсоры реагируют на малейшее перемещение объектов внутри автомобиля после постановки на охрану, игнорируя естественные вибрации.

Активация происходит автоматически при закрытии дверей, багажника и капота после блокировки центральным замком (визуально подтверждается миганием светодиода на торпедо). Система распознает попытки разбития стекол, открытия люка или проникновения через приоткрытые окна, используя комбинацию датчиков объема и наклона.

Ключевые особенности и реакции

При срабатывании сигнализации:

• Визуальные сигналы: интенсивное мигание поворотников и подсветки салона.
• Звуковое оповещение: сирена (установлена в моторном отсеке) подает прерывистые сигналы длительностью до 30 секунд.
• Дистанционное уведомление: на брелоке загорается предупреждающий символ (при наличии функции Comfort Access).

Чувствительность сенсоров регулируется через iDrive (Меню → Автомобиль → Настройки → Дверь замок → Сигнализация), что предотвращает ложные срабатывания от домашних животных или перепадов температур.

Тип датчика	Зона контроля	Реагирует на
Микроволновой (объема)	Весь салон	Движение рук/тела внутри
Акустический	Стекла	Звук разбития
Наклона	Кузов	Попытки эвакуации/буксировки

Для временного отключения (например, при оставлении питомца в машине) нажмите кнопку цилиндра замка на брелоке дважды перед блокировкой – светодиод на торпедо погаснет через 3 секунды.

Механическая блокировка рулевой колонки

Механическая блокировка рулевой колонки на BMW 520 представляет собой физический противоугонный механизм, интегрированный в систему зажигания. При выключении двигателя и извлечении ключа из замка зажигания, специальный штифт автоматически фиксирует рулевую колонку, предотвращая ее вращение.

Эта система активируется независимо от электронных компонентов автомобиля, что обеспечивает базовый уровень защиты даже при разряженном аккумуляторе или попытках обхода иммобилайзера. Для разблокировки необходимо вставить штатный ключ в замок зажигания и повернуть его в положение "зажигание включено".

Принцип работы и особенности

Активация блокировки происходит в двух случаях:

• При извлечении ключа из замка зажигания
• При повороте руля после остановки двигателя (до щелчка)

Важные нюансы эксплуатации:

1. Не прилагайте чрезмерных усилий к рулю при заблокированной колонке – это может повредить механизм
2. Проверяйте свободу вращения руля перед запуском двигателя
3. При затрудненной разблокировке слегка покачивайте руль влево-вправо, одновременно поворачивая ключ

Преимущества	Ограничения
Не требует питания	Уязвима к силовому взлому
Простота использования	Не заменяет полноценный противоугонный комплекс
Защита от угона "с толкача"	Возможность заклинивания при износе

Ассистент парковки с 3D-визуализацией

Система использует ультразвуковые датчики по периметру кузова и камеры кругового обзора, создавая реалистичную трехмерную модель пространства вокруг автомобиля. Это позволяет точно определять габариты свободных парковочных мест, включая сложные параллельные и перпендикулярные варианты, даже при ограниченной видимости.

Водитель выбирает подходящее место через сенсорный экран мультимедиа, после чего система полностью берет на себя управление рулевым колесом. Электроника непрерывно контролирует траекторию, динамически корректируя маневры при обнаружении статических или движущихся препятствий, таких как столбы, бордюры или другие транспортные средства.

Ключевые функции безопасности

• Интеллектуальное торможение: Автоматическая остановка при критическом сближении с объектами (даже вне зоны видимости водителя)
• Проактивные предупреждения: Визуализация цветовых маркеров (красный/желтый/зеленый) на 3D-модели и звуковые сигналы
• Контроль "слепых" зон: Мониторинг приближения сбоку во время маневра

Параметр	Возможности
Минимальный зазор	+20 см с каждой стороны (автоматический расчет)
Скоростной режим	Автоматическое снижение скорости до 7 км/ч

После завершения парковки система блокирует рулевое управление и включает стояночный тормоз, предотвращая непреднамеренное движение. Технология исключает человеческие ошибки при оценке расстояний, существенно снижая риск повреждений кузова и колесных дисков.

Камеры кругового обзора (Surround View)

Система Surround View на BMW 520 объединяет изображения с четырех камер, установленных в передней решетке радиатора, под наружными зеркалами заднего вида и в задней части автомобиля. Процессор обрабатывает видеопотоки в режиме реального времени, формируя единую панорамную проекцию.

Технология обеспечивает визуализацию машины сверху с углом обзора 360°, устраняя традиционные "слепые зоны". Разрешение камер позволяет детально отображать объекты на расстоянии до 3 метров от кузова, включая бордюры, столбики и низкие препятствия.

Функциональные возможности

• 3D-вид: виртуальное вращение модели автомобиля для оценки дистанции до препятствий
• Панорамный режим: фронтальный и задний обзор с траекторными линиями
• Защита от помех: автоматическая коррекция изображения при дожде или загрязнении камер

Режим	Зона покрытия	Особенность
Вид сверху	360° вокруг авто	Парковочные ассистенты
Вид сбоку	Фланговые зоны	Контроль "мертвых" зон

Система активируется автоматически при включении задней передачи или вручную через меню iDrive. В движении (до 20 км/ч) доступен режим "Просмотр перекрестка", показывающий поперечный трафик при выезде с парковки.

1. Проверка чистоты камер перед поездкой
2. Калибровка при замене шин или ремонте подвески
3. Использование в сочетании с датчиками парковки

Система распознавания дорожных знаков (Traffic Sign Recognition)

Система использует фронтальную камеру, установленную за лобовым стеклом, для постоянного сканирования дорожной обстановки. Алгоритмы искусственного интеллекта анализируют изображение в реальном времени, идентифицируя знаки, их форму, цвет и символы даже в сложных условиях: при плохом освещении, дожде или частичном загрязнении камеры.

Распознанная информация дублируется на приборной панели водителя и в проекционном дисплее, обеспечивая наглядное отображение актуальных ограничений. Система интегрирована с круиз-контролем и ассистентом скорости, автоматически адаптируя скоростной режим автомобиля под новые знаки, если функция активна.

Ключевые особенности работы

• Типы распознаваемых знаков: ограничения скорости, запрет обгона, зоны действия ограничений, въезд/выезд из населённых пунктов, знаки приоритета
• Динамическое обновление: автоматическое снятие ограничений после проезда отменяющих знаков (например, "Конец зоны ограничения скорости")
• Временные ограничения: корректное определение знаков на переносных стойках при дорожных работах
• Адаптация к навигации: учет данных карт при временном отсутствии видимости знаков (туннели, сложные развязки)

Режим работы	Действие системы
Обнаружение нового знака	Визуальное оповещение водителя + запись в память системы
Активный круиз-контроль	Автоматическое снижение/повышение скорости до значения на знаке
Ручное управление	Предупреждение при превышении скорости (вибрация руля/звуковой сигнал)

Важно: Система требует периодической очистки зоны установки камеры и не заменяет внимательность водителя. Распознавание может ухудшаться при экстремальных погодных условиях, повреждённых знаках или нестандартной дорожной разметке.

Крепления детского сиденья ISOFIX заднего ряда

BMW 5 серии (включая 520) оснащается системой ISOFIX на обоих наружных сиденьях заднего ряда. Кронштейны жестко интегрированы в каркас кузова между спинкой и подушкой сиденья, что обеспечивает прямое и надежное соединение с детским креслом без использования штатных ремней безопасности. Визуально точки крепления обозначены стандартными значками "ISOFIX".

Для правильной фиксации кресла необходимо отодвинуть декоративные заглушки на стыке сидений, защелкнуть кронштейны ISOFIX на замках детского удерживающего устройства до характерного щелчка, после чего обязательно закрепить верхний якорный ремень (Top Tether) за специальную скобу на тыльной стороне спинки сиденья. Это исключает риск опрокидывания кресла при фронтальном ударе.

Ключевые особенности и требования

Технические параметры:

• Максимальная нагрузка на 1 комплект ISOFIX: 33 кг (вес ребенка + кресла)
• Обязательное использование трехточечного крепления (2 нижних кронштейна + Top Tether)
• Совместимость только с креслами групп 0+, I, II-III (по классификации ECE R44/04)

Ограничения:

1. Центральное место заднего ряда не оборудовано ISOFIX
2. Передняя пассажирская подушка безопасности должна отключаться при установке кресла группы 0+ против хода движения
3. Запрещено использование кресел без маркировки "ISO-FIX" или "i-Size"

Элемент системы	Расположение	Контроль фиксации
Нижние кронштейны	Зазор между подушкой и спинкой сиденья	Цветовые индикаторы на замках кресла
Якоря Top Tether	На обратной стороне спинок сидений	Натяжение ремня без провисания

Система защиты пешеходов (активный капот и нижний щиток)

Система защиты пешеходов на BMW 520 представляет собой комплекс инженерных решений, призванных минимизировать травмы при столкновении автомобиля с пешеходом. Ее ключевые компоненты – активный (поднимающийся) капот и энергопоглощающий нижний щиток – работают в связке с датчиками удара, расположенными в переднем бампере.

При обнаружении столкновения с пешеходом (в диапазоне скоростей примерно 20-55 км/ч) система мгновенно активирует пиропатроны в петлях капота. Это приводит к принудительному подъему задней части капота на высоту около 80 мм, создавая критически важную деформационную зону между жестким моторным отсеком и поверхностью капота.

Принцип работы и функции элементов

Активный капот:

• Назначение: Увеличивает пространство для гашения энергии удара головой пешехода.
• Механика: Пиропатроны поднимают капот за доли секунды. Пружинные амортизаторы контролируют подъем и обеспечивают плавное опускание после срабатывания.
• Преимущество: Снижает риск тяжелых черепно-мозговых травм за счет поглощения энергии удара.

Нижний щиток (энергопоглощающий элемент передней части):

• Назначение: Защищает ноги пешехода при первичном контакте с бампером.
• Конструкция: Изготовлен из специальных сотовых структур или пеноматериалов, легко деформирующихся при ударе.
• Функция: Уменьшает пиковые нагрузки на голени и коленные суставы, снижая риск переломов.

Важно: Система требует профессионального обслуживания после срабатывания. Замена пиропатронов, ремонт петель капота и диагностика датчиков проводятся только в авторизованных сервисных центрах BMW. Деактивация системы (например, при ремонте) строго регламентирована.

Режим движения с прицепом (Trailer Stability Control)

Система Trailer Stability Control (TSC) является интегрированным компонентом системы динамического контроля устойчивости BMW (DSC) и специально разработана для повышения безопасности при буксировке прицепа.

Основная задача TSC – предотвращение опасных колебаний прицепа (так называемое "рыскание" или "раскачивание"), которое может возникнуть на высокой скорости, при резких маневрах или под воздействием сильных порывов бокового ветра. Такие колебания способны привести к потере контроля над автомобилем и прицепом.

Принцип работы и функции TSC

Система постоянно отслеживает поведение автомобиля и прицепа с помощью датчиков системы DSC:

• Датчики скорости вращения колес фиксируют разницу в скорости между колесами автомобиля.
• Датчик угла поворота рулевого колеса определяет намерения водителя.
• Датчики рыскания и поперечного ускорения обнаруживают боковые движения кузова автомобиля, характерные для начала раскачивания прицепа.

При обнаружении малейших признаков начинающегося раскачивания прицепа TSC немедленно вступает в действие:

1. Целенаправленное торможение отдельных колес: Система вычисляет, какие именно колеса автомобиля необходимо притормозить, чтобы создать стабилизирующий момент и погасить колебания прицепа. Торможение осуществляется кратковременными импульсами.
2. Коррекция крутящего момента двигателя: Одновременно с торможением TSC взаимодействует с системой управления двигателем, чтобы временно снизить крутящий момент и мощность, передаваемые на ведущие колеса. Это помогает стабилизировать автопоезд.
3. Предупреждение водителя: Водитель информируется о срабатывании системы с помощью визуального сигнала на комбинации приборов (обычно мигает символ прицепа или символ DSC).

Эти действия системы происходят очень быстро, часто еще до того, как водитель сам почувствует опасные колебания.

Важные аспекты использования TSC:

Активация TSC	Зависимость от нагрузки	Не заменяет правильную загрузку
TSC автоматически активируется при подключении электрической вилки прицепа к розетке фаркопа автомобиля. Система определяет подключение прицепа и переходит в соответствующий режим.	Эффективность TSC напрямую зависит от правильного распределения нагрузки в прицепе. Значительная часть веса груза (около 60-75%) должна располагаться перед осью прицепа, близко к дышлу.	TSC – мощный помощник, но она не отменяет физические законы. Безопасность буксировки прежде всего зависит от водителя: соблюдения скоростного режима (особенно рекомендованного для движения с прицепом), плавности управления, правильной загрузки прицепа и использования подходящего сцепного устройства.

Последствия раскачивания прицепа:

• Без TSC: Раскачивание может быстро усилиться, привести к потере контроля, заносу автомобиля, опрокидыванию прицепа или всего автопоезда.
• С TSC: Система активно противодействует развитию колебаний на самой ранней стадии, значительно повышая шансы водителя сохранить контроль и стабилизировать движение.

Таким образом, Trailer Stability Control на BMW 520 выступает как критически важный электронный ассистент, существенно повышающий уровень безопасности и предсказуемости поведения автомобиля при буксировке прицепа за счет оперативного гашения опасных колебаний.

Сенсоры дождя и света для автоматического включения систем

На BMW 520 интегрированы датчики дождя и света, выступающие ключевыми элементами для автоматизации управления стеклоочистителями и светотехникой. Сенсор дождя, расположенный на лобовом стекле у зеркала заднего вида, непрерывно анализирует оптические свойства поверхности, мгновенно реагируя на капли или снег изменением преломления света.

Аналогично, датчик света в верхней части лобового стекла постоянно замеряет уровень внешней освещенности. Он определяет наступление сумерек, въезд в тоннель или подземный паркинг, обеспечивая своевременную активацию фар и габаритов без участия водителя, что критично для поддержания видимости.

Принцип работы и преимущества для безопасности

Совместная работа этих систем значительно снижает нагрузку на водителя в сложных погодных условиях и при резкой смене освещения:

• Датчик дождя: Автоматически регулирует скорость дворников в зависимости от интенсивности осадков (от единичных капель до ливня), исключая необходимость ручного переключения.
• Датчик света: Включает ближний свет при недостаточной видимости и деактивирует его при достаточном освещении, предотвращая ситуации с забытыми фарами днем.
• Синхронизация с другими системами: При активации дворников в темное время суток автоматически включаются фары, а система освещения адаптирует работу противотуманных фар при сильном дожде или снеге.

Этот функционал прямо влияет на безопасность: автоматическое и мгновенное срабатывание систем гарантирует оптимальную видимость и своевременное обозначение автомобиля на дороге, минимизируя риски в непредвиденных условиях.

Фиксаторы подголовников для снижения хлыстовой травмы

Система фиксации подголовников в BMW 520 является ключевым элементом пассивной безопасности, разработанным для минимизации риска хлыстовых травм шеи при ударе сзади. Инженерное решение автоматически регулирует положение и угол наклона подголовника в момент столкновения, синхронизируя его движение с кинематикой тела водителя и пассажиров.

Механизм активируется датчиками удара и использует пружины или пиропатроны, мгновенно смещая подголовник вперёд и вверх на 60-80 мм. Это сокращает расстояние между затылком человека и опорной поверхностью до критического сближения, предотвращая резкое переразгибание шейного отдела позвоночника.

Конструктивные особенности

• Двухступенчатый механизм: Первая фаза - преднатяг ремней безопасности, вторая - смещение подголовника
• Интеллектуальные датчики: Анализируют силу и вектор удара для оптимизации срабатывания
• Эргономичная форма: Анатомический изгиб подголовника повторяет естественный контур затылка

Параметр	Значение	Эффект
Время срабатывания	0.03 сек	Опережение инерционного движения тела
Смещение вперёд	до 80 мм	Компенсация "эффекта хлыста"
Угол корректировки	15°	Поддержка шейного отдела

Эффективность системы подтверждена краш-тестами Euro NCAP, где BMW 520 демонстрирует снижение нагрузки на шею на 40% по сравнению с обычными подголовниками. Для поддержания работоспособности требуется регулярная диагностика механизма в авторизованных сервисных центрах.

Противоугонная метка VIN на стеклах и кузовных панелях

На автомобилях BMW 520, как и на других современных моделях марки, идентификационный номер (VIN) наносится не только на стандартную табличку в моторном отсеке и проёме водительской двери, но и дублируется в виде скрытых меток на стёклах и кузовных элементах. Эти метки выполняются лазерной гравировкой или специальной химической травкой, что обеспечивает их высокую устойчивость к механическому удалению или замене деталей.

Основное назначение таких меток – создание дополнительного уровня защиты от угона и незаконного восстановления украденных машин. При попытке подменить стекло или кузовную панель (например, крыло, капот или двери) криминальные структуры сталкиваются с необходимостью замены всех элементов, содержащих оригинальный VIN, что технически сложно, дорого и повышает риск обнаружения.

Особенности и проверка меток

Метки VIN на BMW 520 располагаются в труднодоступных местах и могут иметь несколько форм:

• На лобовом и боковых стёклах: Микроскопическая гравировка в нижних углах (часто под слоем тонировки или в зоне дворников).
• На кузовных панелях: Вытравливание или гравировка на внутренних поверхностях (изнанка крыльев, края дверей, под капотом в зоне усилителей).
• Специальные наклейки: Полимерные этикетки с VIN и голограммами, разрушающиеся при попытке отклеивания (на днище, внутренних элементах салона).

Проверка этих меток – обязательный этап профессиональной экспертизы автомобиля при:

1. Покупке с пробегом (сверка VIN на табличках, стёклах и кузове на предмет совпадения и следов подделки).
2. Оформлении страховых случаев (выявление скрытых повреждений и "перебитых" номеров).
3. Розыске угнанных транспортных средств (криминалистическая идентификация).

Несоответствие VIN на разных элементах или признаки его маскировки – явный сигнал о возможной криминальной истории автомобиля.

Встроенные порты OBD с защитой от сканирования на BMW 520

Стандартный диагностический разъем OBD-II является критически важным элементом электронной архитектуры автомобиля, предоставляя прямой доступ к системам управления двигателем, трансмиссией, тормозами и другими ключевыми модулями. На BMW 520 этот порт традиционно расположен в зоне водителя (под рулевой колонкой или в нише бардачка), что делает его потенциальной мишенью для злоумышленников, использующих сканирующее оборудование для кражи данных, манипуляций с системами или угона.

Для противодействия угрозам BMW внедрила многоуровневую защиту порта OBD. Основной подход заключается в физической и программной изоляции разъема от критически важных шин данных автомобиля. Вместо прямого подключения к CAN-шинам порт интегрируется через специальный шлюз-посредник (например, Central Gateway Module – ZGM), который фильтрует и контролирует все входящие запросы.

Ключевые механизмы защиты:

• Авторизация доступа: Любое подключенное устройство обязано пройти криптографическую аутентификацию через защищенный протокол (на базе симметричных или асимметричных ключей). Неавторизованные сканеры блокируются на уровне шлюза.
• Фильтрация команд: Шлюз анализирует каждый диагностический запрос (UDS-команду). Разрешаются только стандартные диагностические операции (чтение ошибок, стоп-кадров), а команды, изменяющие настройки ЭБУ (прошивка, кодирование) или запускающие двигатель, требуют дополнительных проверок.
• Задержка ответа: При обнаружении подозрительной активности (например, частых запросов) шлюз искусственно замедляет ответы или полностью блокирует сессию, затрудняя автоматизированный подбор ключей или перебор команд.

Дополнительные меры безопасности:

1. Физическая блокировка разъема: Использование механических заглушек (например, от штатной сигнализации), которые делают невозможным физический контакт с пинами OBD без снятия защиты.
2. Активация через брелок: Для критических операций (перепрошивка) система может требовать подтверждения с помощью нажатия кнопки на штатном ключе автомобиля.
3. Мониторинг подключений: Система безопасности фиксирует попытки несанкционированного доступа в журнале событий ЭБУ, что помогает в дальнейшем анализе инцидентов.

Угроза	Защита BMW 520
Копирование ключа (реле атаки)	Аутентификация устройств + шифрование сигнала брелока
Эмуляция ЭБУ двигателя	Фильтрация команд на шлюзе, блокировка запросов запуска
Чтение/стирание VIN	Ограничение доступа к защищенным идентификаторам
Внедрение вредоносного ПО	Цифровая подпись прошивок, верификация перед записью

Активная защита при риске лобового столкновения (уборка люфта тормозов)

Система активной защиты при лобовом столкновении в BMW 520 автоматически готовит тормозную систему к экстренному замедлению при обнаружении неизбежного ДТП. Алгоритм анализирует данные радаров и камер, прогнозируя столкновение за доли секунды до его возникновения.

Ключевой элемент подготовки – "уборка люфта тормозов": поршни в суппортах перемещаются к колодкам, устраняя рабочий зазор. Это сокращает время срабатывания тормозов при последующем нажатии педали водителем или автоматическом включении экстренного торможения.

Принцип работы и компоненты системы

Функция активируется при выполнении двух условий:

• Радар дальнего действия (расширенный ACC) фиксирует быстрое сокращение дистанции
• Стереоскопическая камера распознает неподвижное препятствие или встречный автомобиль

Техническая реализация включает:

1. Электрогидравлический усилитель тормозов с отдельным резервным контуром
2. Блок управления динамикой движения (DSC), управляющий давлением в магистралях
3. Датчики частоты вращения колес и педали тормоза

Этап работы	Действие системы
Прогнозирование столкновения	Вибрация руля и визуальное предупреждение на дисплее
Подготовка тормозов	Создание предварительного давления (0.5-1.2 МПа)
Автоторможение	Полное срабатывание при отсутствии реакции водителя

Важно: система не заменяет действия водителя, а сокращает тормозной путь на 20-30%. Эффективность снижается на мокром покрытии или при износе колодок.

Динамическое торможение при движении задним ходом (Rear Automatic Braking)

Система Rear Automatic Braking (RAB) на BMW 520 экстренно останавливает автомобиль при движении задним ходом, если обнаруживает риск столкновения с неподвижными или движущимися объектами. Она активирует полное торможение, когда водитель не реагирует на предупреждения системы помощи при парковке (PDC).

Работа RAB основана на данных ультразвуковых датчиков заднего бампера, сканирующих пространство до 5 метров. Алгоритм анализирует скорость сближения с препятствием и траекторию движения. Если вероятность удара высока, система сначала подает звуковой/визуальный сигнал, а затем самостоятельно применяет тормоза.

Особенности функционирования

• Активация скорости: работает при движении назад на скорости до 9 км/ч
• Типы распознаваемых объектов: столбы, стены, припаркованные автомобили, пешеходы
• Длительность остановки: удержание тормозов в течение 2 секунд после срабатывания

Система отключается автоматически при: повороте руля более чем на 90°, нажатии педали акселератора или ручном отключении PDC. Водитель всегда может переопределить RAB, активно нажав на тормоз или газ.

Статус системы	Индикация на приборной панели
Обнаружение препятствия	Желтый символ PDC + прерывистый звук
Автоторможение	Красный символ PDC + непрерывный сигнал

Важно: RAB не заменяет внимание водителя и может не реагировать на тонкие объекты (велосипеды, цепи). Эффективность снижается при сильном загрязнении датчиков или в условиях гололеда.

Задние ремни безопасности с интеграцией детских кресел

Система ISOFIX в BMW 520 обеспечивает жёсткое крепление детских кресел к кузову автомобиля через стандартизированные скобы, расположенные между спинкой и подушкой заднего сиденья. Эта технология исключает риск неправильной установки, характерный для креплений штатными ремнями, и формирует устойчивое соединение, критически важное при фронтальном или боковом ударе.

Конструкция задних сидений BMW 520 включает три комплекта анкеров ISOFIX (для каждого пассажирского места), дополненных верхними якорными ремнями Top Tether для кресел группы 0+/I. Индикаторы правильной фиксации (цветовые маркеры на скобах и щелчок замков) обеспечивают визуальный и тактильный контроль надёжности монтажа перед каждой поездкой.

Ключевые особенности и эксплуатация

Интегрированные ремни поддерживают все типы сертифицированных детских удерживающих систем согласно классификации ECE R44/04 и R129 (i-Size):

• Группа 0+ (до 13 кг): кресла-переноски с базой ISOFIX
• Группа I (9-18 кг): сиденья с пятиточечными ремнями
• Группа II/III (15-36 кг): бустеры с фиксацией штатным ремнём через направляющие

Для оптимальной безопасности соблюдайте правила:

1. Размещайте кресло против направления движения для детей до 15 месяцев (требование i-Size)
2. Контролируйте совпадение цветовых индикаторов на скобах с метками крепежа кресла
3. Натягивайте якорный ремень Top Tether строго вертикально без перекрутов
4. Проверяйте отсутствие люфта у установленного кресла

Элемент системы	Расположение	Функция
Нижние скобы ISOFIX	В стыке спинки и подушки сиденья	Жёсткая фиксация базы кресла
Якоря Top Tether	На тыльной стороне спинки сиденья	Снижение нагрузки на шею при ударе
Опорная "нога" (для кресел 0+)	На полу между передним и задним сиденьем	Исключение опрокидывания вперед

Дополнительную защиту обеспечивают натяжители ремней и ограничители нагрузки, синхронизированные с датчиками удара. При аварии система автоматически блокирует крепления ISOFIX и усиливает натяг ремней, минимизируя смещение кресла относительно кузова.

Система мониторинга усталости водителя (Attention Assistant)

Система постоянно анализирует поведение водителя и автомобиля с момента начала движения, используя данные рулевого управления, педалей и бортовых датчиков. Она создает индивидуальный профиль стиля вождения в первые минуты поездки, служащий эталоном для последующего сравнения.

При отклонении от исходных параметров (например, микрозадержек реакции, резких корректировок траектории или снижения давления на руль) система идентифицирует признаки утомления. Алгоритм учитывает длительность поездки, время суток и характер дороги, повышая чувствительность в монотонных условиях или при продолжительном движении.

Ключевые отслеживаемые параметры:

• Частота и амплитуда движений рулевого колеса
• Точность удержания полосы
• Использование органов управления (педали, поворотники)
• Продолжительность непрерывного вождения
• Внезапные корректировки курса без очевидной причины

Способ предупреждения:

При выявлении риска система выводит символ чашки кофе на приборную панель и дисплей iDrive с текстовым сообщением "Сделайте перерыв!". Сигнал сопровождается однократным звуковым оповещением. Рекомендация сохраняется до остановки двигателя.

Особенности работы:

Аспект	Описание
Активация	Автоматическая при скорости свыше 65 км/ч
Калибровка	Индивидуальный профиль для каждого водителя
Отключение	Через меню iDrive ("Настройки автомобиля" → "Помощь при вождении")
Ограничения	Менее эффективна при агрессивной езде или на извилистых трассах

Контроль разгерметизации топливной системы

Система контроля разгерметизации топливной системы (DMTL - Diagnostic Module Tank Leakage) непрерывно отслеживает целостность топливного контура на BMW 520. Принцип работы основан на создании вакуума в баке и фиксации изменений давления специальным насосом и датчиком. Тестирование активируется при выключенном двигателе через определенные интервалы времени.

При обнаружении отклонений давления от нормы система регистрирует ошибку и сохраняет соответствующий код неисправности. Это позволяет предотвратить утечки топлива, снижающие экологичность и создающие пожароопасность. Основные компоненты включают электромагнитный клапан, насос диагностического модуля, датчик давления и управляющий блок.

Ключевые аспекты диагностики и эксплуатации

Признаки неисправности системы DMTL:

• Появление ошибок P0455/P0456 в памяти ECU
• Сообщение "Проверьте систему выхлопа" на приборной панели
• Характерное гудение насоса после остановки двигателя

Типовые причины сбоев:

1. Механические повреждения топливных магистралей
2. Деформация/засорение угольного адсорбера
3. Неисправность электромагнитного клапана продувки
4. Коррозия соединений диагностического модуля

Параметр	Значение
Диагностический цикл	Каждые 4 дня простоя
Рабочее давление	До -30 mbar
Допустимая утечка	Менее 1 мм диаметром
Реакция на неисправность	Желтый индикатор CHECK ENGINE

Для поддержания работоспособности системы критически важно использовать оригинальные крышки топливного бака и избегать переполнения при заправке. Регулярная диагностика сканером выявляет скрытые дефекты до появления явных симптомов.

Защищенные контуры электропроводки с предохранителями

Электропроводка BMW 520 разделена на автономные контуры, каждый из которых защищен отдельным предохранителем. Это предотвращает распространение неисправностей: при коротком замыкании или перегрузке отключается только проблемный участок, сохраняя работоспособность остальных систем автомобиля.

Предохранители располагаются в двух основных блоках: центральном щитке в салоне (часто за вещевым ящиком) и дополнительном моторном отсеке. Их номинал строго соответствует нагрузке конкретной цепи, исключая риск повреждения проводки или электронных модулей.

Ключевые аспекты защиты

• Дублирование критичных систем: Важные функции (фары, тормоза) запитаны через несколько контуров. Отказ одного не приводит к полной потере работоспособности.
• Быстродействующая защита: Плавкие вставки срабатывают за миллисекунды, минимизируя тепловое воздействие на провода.
• Цветовая маркировка: Предохранители различаются по цвету в зависимости от силы тока (например: 5А – коричневый, 15А – голубой, 30А – зеленый).
• Защита ЭБУ: Контуры управления двигателем и трансмиссией оснащены предохранителями с точным номиналом для предотвращения повреждения микропроцессоров.

Тип цепи	Примеры систем	Особенности защиты
Высоконагруженные	Стартер, вентилятор охлаждения, обогрев стекол	Максимальный номинал предохранителей (30-80А), усиленные реле
Чувствительные	Датчики, блоки управления, мультимедиа	Точные номиналы (5-15А), экранированные провода
Резервные	Аварийные огни, топливный насос	Дублирование цепей, независимое питание

Важно: Установка предохранителей с нештатным номиналом или "жучков" нарушает концепцию защиты. Это может вызвать перегрев проводки и возгорание. Замена производится только на аналоги, указанные в руководстве по эксплуатации.

Программа автоматической диспетчеризации SOS-вызовов

Система автоматически активирует экстренный вызов при серьезных ДТП через встроенные датчики удара и переворота. Связь с оператором колл-центра BMW устанавливается через независимый сотовый модуль, дублируя основной телефон. Это гарантирует работу даже при повреждении бортовой электроники или отсутствии SIM-карты водителя.

Алгоритм анализирует тип столкновения по 3 параметрам: направление удара, перегрузки и срабатывание подушек безопасности. Ложные срабатывания фильтруются – например, при парковочных маневрах или незначительных касаниях. Сигнал передается только при риске травм, что подтверждается статистикой: 95% вызовов соответствуют реальным авариям.

Ключевые компоненты системы

• Датчики безопасности – 6 акселерометров, гироскоп и контрольный блок Airbag
• Резервный GSM-модем с собственной антенной и SIM-чипом eSIM
• Голосовая связь – громкоговорители и микрофоны с шумоподавлением

Процесс срабатывания:

1. Фиксация удара датчиками кузова
2. Автодиагностика критичности за 150 мс
3. Передача координат GPS и VIN-кода
4. Двусторонняя голосовая связь через салон

Данные в SOS-сигнале	Пример
Координаты	55.7522°N, 37.6156°E
Направление движения	180° (юг)
Количество пассажиров	Данные с датчиков кресел
Скорость до удара	72 км/ч

Важно: Система требует активации при покупке и ежегодного обновления карт через ConnectedDrive. После 10 лет эксплуатации необходима диагностика резервной батареи модема.

Список источников

При подготовке материалов о безопасности BMW 520 использовались исключительно авторитетные и проверенные источники. Это гарантирует точность технических характеристик и соответствие актуальным стандартам.

Основой для анализа послужили официальная документация производителя, независимые испытания и отчёты экспертных организаций. Все данные сверялись по нескольким ресурсам для минимизации ошибок.

Ключевые материалы

• Официальный сайт BMW: Технические спецификации модели 520, описание систем безопасности (например, DSC, ABS), сервисные бюллетени.
• Отчёты Euro NCAP: Результаты краш-тестов BMW 5 серии (актуального поколения) с детализацией оценок по пассивной и активной безопасности.
• Руководство по эксплуатации BMW 520: Разделы о работе ассистентов вождения (например, Lane Assist, AEB), ремнях безопасности, подушках.
• Исследования DEKRA: Анализы надёжности электронных систем безопасности в премиальных седанах.
• Публикации ADAC: Отчёты о поведении модели при экстремальных манёврах и эффективности тормозных систем.
• Технические обзоры автомобильных изданий: Экспертные оценки систем BMW Driving Assistant Professional.
• Данные GIDRM: Статистика ремонтопригодности после ДТП для кузовных элементов BMW 5 серии.

Видео: BMW 520d


• Самые большие грузовые машины планеты

• Маркировка вязкости моторных масел - как её понимать

• Турбонаддув - устройство, плюсы и минусы
