Как открыть капот ВАЗ-2109 - полезные советы
Статья обновлена: 18.08.2025
Открытие капота – базовая, но важная процедура для владельца ВАЗ-2109. Без доступа к подкапотному пространству невозможны проверка уровня жидкостей, диагностика неисправностей или замена деталей.
Незнание правильной последовательности действий часто приводит к бесполезным усилиям или повреждению механизма. Эта статья поможет вам быстро и безопасно открыть капот, избежав типичных ошибок.
Положение водителя перед активацией механизма
Водитель должен находиться внутри салона автомобиля на своем сиденье. Ремень безопасности можно расстегнуть, но покидать салон до активации запорного механизма не требуется.
Убедитесь, что автомобиль надежно зафиксирован: двигатель заглушен, рычаг коробки передач переведен в нейтральное положение, а ручной тормоз полностью поднят. Колёса рекомендуется вывернуть в сторону бордюра или упора при парковке на склоне.
Ключевые требования перед действием
- Рычаг КПП – строго в нейтрали
- Зажигание – выключено, ключ извлечён
- Ручной тормоз – активирован до упора
- Педали – ноги убраны с педалей сцепления и тормоза
Правильный захват и движение рукой
Найдите под рулевой колонкой слева рычаг с пластмассовым наконечником, обозначенный значком капота. Обхватите его всей ладонью, плотно зафиксировав большой палец снизу для контроля. Убедитесь в отсутствии посторонних предметов в зоне хода рычага.
Резко потяните руку строго на себя до упора, преодолевая сопротивление пружины. В момент срабатывания механизма вы услышите характерный щелчок внутри моторного отсека. Не отпускайте рычаг до полного завершения движения – это предотвратит частичное открытие замка.
Ключевые нюансы захвата
При работе с тугим механизмом не допускайте:
- Захвата кончиками пальцев – снижает усилие и контроль
- Рывков вверх/вбок – может повредить тягу
- Резкого отпускания после щелчка – замок может не разблокироваться
| Ошибка | Последствие |
| Слабая фиксация ладонью | Проскальзывание, травмы кисти |
| Неполное доведение до упора | Остаточная блокировка капота |
После успешного срабатывания перейдите к передку автомобиля, нащупайте под кромкой капота фиксатор (центральная часть) и потяните его вверх. Одновременно приподнимите капот на 30-40 см, затем отведите подпорный шток в рабочее положение.
Силовое воздействие на рычаг: угол и усилие
Прикладывайте усилие строго вдоль оси движения рычага – горизонтально на себя. Отклонение более чем на 10-15 градусов вверх/вниз создает перекос в механизме, повышая риск поломки пластикового крепления или обрыва троса.
Используйте плавное нарастающее усилие, а не резкий рывок. Если капот не открылся после первого подтягивания, верните рычаг в исходное положение и повторите действие с умеренным усилием (примерно 5-7 кг). Избегайте чрезмерного давления – это деформирует фиксатор.
Рекомендации по воздействию
- Исходное положение руки: обхватите рычаг всей ладонью, большой палец сверху
- Траектория движения: тяните параллельно полу с легким смещением вниз
- Контроль усилия:
- Первая фаза – плавное натяжение до ощущения сопротивления
- Вторая фаза – короткое уверенное движение до щелчка
| Ошибка | Последствие | Решение |
| Рывок вверх под углом 45° | Скол крепления рычага | Замена кронштейна |
| Давление вниз | Закусывание троса в оболочке | Проливка троса WD-40 |
| Многократные резкие дергания | Обрыв тяги замка капота | Аварийное открытие через решетку |
При закисшем механизме одновременно с тягой рычага попросите помощника слегка надавить на капот над замком – это снимет нагрузку с фиксатора. После успешного открытия обязательно смажьте шарниры и трос.
Контроль характерного щелчка при освобождении фиксатора
После нажатия на язычок фиксатора из салона переместитесь к передней части автомобиля. Расположите пальцы левой руки под кромкой капота в районе замка, одновременно правой рукой плавно потяните рычаг фиксатора вверх до упора. Контролируйте момент срабатывания механизма на слух – при полном освобождении должен раздаться отчетливый металлический щелчок.
Отсутствие характерного звука сигнализирует о неполном открытии замка. В этом случае аккуратно опустите капот до исходного положения, затем повторите процедуру с более интенсивным подъемом рычага. Избегайте резких рывков – это может повредить тросик привода или деформировать элементы замка.
Типичные проблемы и решения
- Замок "закусил": сбрызните механизм WD-40, затем постучите ребром ладони по капоту над замком
- Тугое перемещение тросика: обработайте приводную оболочку силиконовой смазкой
- Ложный щелчок: проверьте целостность пружины фиксатора на замке
| Признак | Причина | Экстренная мера |
|---|---|---|
| Щелчок слышен, но капот не приподнят | Заклинивание предохранительного крюка | Раскачивание капота при подъеме рычага |
| Рычаг движется свободно без щелчка | Обрыв тросика | Вручную оттянуть механизм замка через решетку радиатора |
Помните: после щелчка капот должен приподняться на 3-5 см, после чего потребуется отвести предохранительную защелку влево рукой. Никогда не оставляйте фиксатор в промежуточном положении – это гарантированно приведет к захлопыванию капота на ходу.
Правильное перемещение к капоту после отпирания салонным рычагом
Покинув салон автомобиля, обойдите переднюю часть ВАЗ-2109 со стороны радиаторной решётки. Избегайте приближения к капоту сбоку – это небезопасно при возможном самопроизвольном захлопывании и ограничивает обзор зоны замка.
Встаньте лицом к центру капота на расстоянии 50–70 см, убедившись в устойчивости поверхности под ногами. Визуально проверьте положение фиксатора: между капотом и рамкой радиатора должна быть видна металлическая проушина с пружинным язычком.
Алгоритм действий у капота
- Левой рукой приподнимите капот на 5–10 см (до ощущения сопротивления пружины)
- Правой рукой нащупайте под проушиной рычаг предохранительной защёлки
- Потяните рычаг строго вверх до характерного щелчка
- Продолжая удерживать защёлку, плавно поднимите капот выше
Удерживайте капот на весу до фиксации штатной опорой. Если стойка не срабатывает автоматически:
- Зафиксируйте конструкцию коленом
- Извлеките складную опору из пазов радиаторного щитка
- Введите штырь стойки в технологическое отверстие на внутренней поверхности капота
Поиск запасного фиксатора под передней кромкой капота
При невозможности открыть капот штатным способом, ищите аварийный фиксатор в передней зоне автомобиля. Этот механизм дублирует салонный трос и активируется вручную, обеспечивая доступ к моторному отсеку при обрыве или заклинивании основного привода.
Располагается элемент строго по центру под передним краем капота, в районе радиаторной решетки. Для его обнаружения потребуется визуальный осмотр щели между капотом и кузовом – присядьте перед автомобилем и направьте свет фонаря в область чуть выше фирменного знака "LADA".
Идентификация и особенности:
- Визуально выглядит как П-образная металлическая скоба шириной 3-4 см
- Фиксируется на поперечной усилительной балке кузова
- Может быть закрыт декоративной накладкой решетки (на части модификаций)
- В зимний период часто маскируется слоем дорожной грязи или льда
Для доступа к механизму при загрязнениях:
- Очистите щель щеткой или ветошью
- Используйте зеркало на удлинителе для просмотра скрытых зон
- На моделях с мелкоячеистой решеткой демонтируйте ее, открутив 4 самореза по периметру
| Тип решетки | Действия |
| Штатная (крупные ячейки) | Доступ без демонтажа |
| Тюнинговая (мелкая сетка) | Требуется снятие решетки |
После обнаружения потяните фиксатор строго вниз до характерного щелчка, одновременно приподнимая передний край капота. Механизм срабатывает при усилии 5-7 кг – избегайте резких рывков, чтобы не повредить крепления.
Техника нажатия на пружинный язычок фиксатора
Пружинный язычок расположен под центральной частью решётки радиатора и требует точного механического воздействия. Фиксатор изготовлен из металла и имеет характерный изгиб, который необходимо преодолеть для освобождения капота.
Ключевая сложность заключается в необходимости приложить усилие строго перпендикулярно плоскости капота без перекоса. Неправильное нажатие может привести к заклиниванию механизма или повреждению пластиковых элементов облицовки.
Правильная последовательность действий
Выполните следующие шаги:
- Встаньте перед автомобилем лицом к решётке радиатора
- Обнаружьте прямоугольный выступ язычка через центральную прорезь решётки
- Расположите подушечку большого пальца ровно по центру металлической пластины
- Нажмите вглубь и одновременно вверх (к капоту) с усилием 3-5 кг
- Удерживая фиксатор, свободной рукой потяните рычаг открывания капота в салоне
При возникновении сложностей:
- Проверьте отсутствие льда в механизме зимой
- Обработайте шарнир фиксатора WD-40 при коррозии
- Используйте плоский предмет (монету) для передачи усилия при скользких руках
| Ошибка | Последствие |
| Наклон пальца вбок | Заедание язычка в пазе |
| Слабое нажатие | Неполное отщёлкивание замка |
| Резкий удар | Деформация пружины |
Фиксатор срабатывает с характерным глухим щелчком – после этого капот приподнимется на 2-3 см, что позволяет завести пальцы под кромку и поднять его полностью. Всегда задвигайте страховочный упор в отверстие на левой стойке.
Синхронное поднятие капота и удержание фиксатора
После того как вы потянули рычажок фиксатора капота из салона и услышали характерный щелчок, капот лишь частично освобождается. Этот рычаг управляет только первичной защелкой, расположенной на радиаторной решетке. Основной фиксатор капота все еще находится в зацеплении.
Типичная ошибка – отпустить рычажок сразу после щелчка и попытаться поднять капот. В этом случае он лишь слегка приподнимется, но останется надежно зафиксированным основным замком. Чтобы полностью открыть доступ к моторному отсеку, необходимо выполнить два действия одновременно.
Правильная последовательность действий
Подойдите к передку автомобиля. Найдите пальцами (обычно левой руки) рычаг основного фиксатора капота. Он расположен:
- Центрально – сразу под передним краем капота, в районе радиаторной решетки.
- Сверху – на самой запорной планке, прикрепленной к кузову.
Теперь выполните следующие шаги синхронно:
- Потяните найденный рычаг фиксатора вверх или вперед (в зависимости от конкретного исполнения, движение обычно направлено в сторону лобового стекла).
- Немедленно, удерживая рычаг фиксатора в отведенном положении, второй рукой (правой) поднимите капот.
Ключевой момент: Не отпускайте рычаг фиксатора до тех пор, пока капот не будет поднят на достаточную высоту (обычно до момента, пока подпорка не начнет удерживать его). Только после этого можно отпустить рычаг. Вы услышите или почувствуете, как фиксатор окончательно освобождает капот.
Важно: Если отпустить рычаг фиксатора раньше времени, пока капот еще не поднят достаточно высоко, основной замок может снова защелкнуться. Это не только помешает открытию, но и может привести к резкому захлопыванию капота, что потенциально опасно для пальцев.

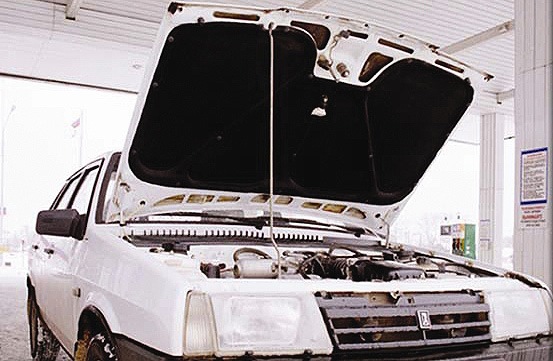

Применение штатного подпорного стержня
После фиксации капота в приподнятом положении на высоте 10–15 см возьмите металлический стержень, расположенный горизонтально в моторном отсеке ближе к радиатору. Его Г-образный конец предназначен для установки в специальное отверстие на внутренней поверхности капота.
Поверните стержень вертикально, чтобы крюк смотрел вверх, затем поднимите капот до максимального положения. Удерживая конструкцию одной рукой, другой зацепите крюк за металлическую проушину на капоте, расположенную со стороны водителя.
Правила безопасного использования
Убедитесь в надежности фиксации перед началом работ: покачайте капот рукой. Если стержень соскальзывает:
- Проверьте отсутствие деформации крюка
- Удалите грязь в местах контакта
- Замените стержень при износе фиксирующего выступа
Важно: Никогда не оставляйте капот на стержне при сильном ветре! Для длительных работ дополнительно используйте страховочную опору.
Анализ причин заедания салонного рычага
Основной проблемой заедания рычага открытия капота на ВАЗ-2109 является нарушение свободы перемещения тросика в оболочке. Со временем защитная оболочка теряет герметичность, внутрь проникают влага и грязь, образуя абразивные отложения. Это увеличивает трение при попытке потянуть рычаг, особенно в условиях коррозии стальной сердцевины троса.
Дополнительным фактором выступает деформация элементов привода: изгиб кронштейна крепления или перекос самого рычага в салоне. Такие изменения геометрии возникают после неаккуратного ремонта или механических воздействий, создавая точку сопротивления в системе. Особенно критично состояние наконечника троса в зоне защёлки капота – окисление этой детали блокирует передачу усилия.
Ключевые причины заклинивания
- Коррозия тросика: Ржавчина на стальном тросе увеличивает диаметр сердечника, забивая внутренний канал оболочки.
- Загрязнение оболочки: Скопление песка, солевых отложений или загустевшей смазки в оплётке.
- Деформация тяги: Перекос или изгиб металлического кронштейна возле педального узла.
- Износ пластиковых втулок: Разрушение направляющих элементов рычага в салоне, вызывающее его перекашивание.

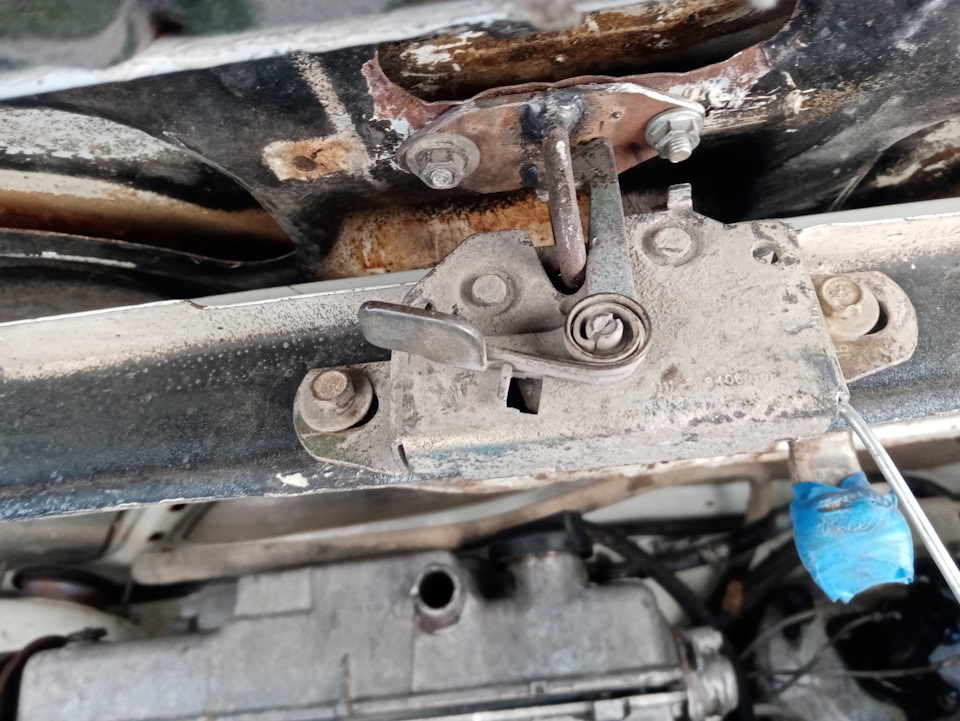

- Залипание защёлки: Коррозия пружинного механизма замка капота на радиаторной рамке.
| Локализация проблемы | Характерные признаки |
| Салонный рычаг | Рычаг перемещается рывками или не возвращается в исходное положение |
| Тросик под капотом | Видимая коррозия, заломы оболочки, заедание при ручном дёргании |
| Механизм замка | Отсутствие характерного щелчка при захлопывании, необходимость придавливания капота |
Проблему усугубляет отсутствие регулярной смазки узла: графитовая смазка или WD-40 на тросик и шарниры рычага необходимо наносить каждые 2-3 года. Особое внимание уделяют зоне ввода троса в салон – резиновый уплотнитель здесь часто трескается, открывая путь воде. При замене троса категорически недопустимо его перекручивание или резкие изгибы – радиус поворота должен превышать 10 см.

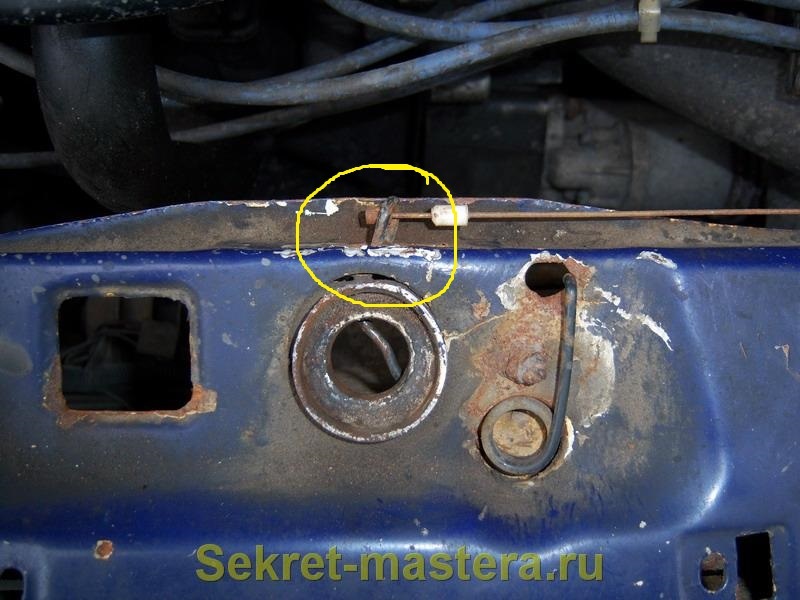

Экстренное открытие через лючок решетки радиатора
Этот метод применяется при полном отказе штатного троса привода замка капота, когда рычаг в салоне не срабатывает. Лючок расположен в центральной части пластиковой решетки радиатора и обеспечивает прямой доступ к механизму замка.
Для работы потребуется тонкая плоская отвертка, проволока с крюком на конце или аналогичный инструмент. Убедитесь, что двигатель остыл во избежание ожогов, а все манипуляции выполняйте аккуратно, чтобы не повредить пластиковые элементы системы охлаждения.
- Локализуйте лючок – найдите прямоугольную пластиковую заглушку размером 3×5 см в центре верхней кромки решетки радиатора, напротив замка капота.
- Снимите лючок – подденьте отверткой его нижний край и вытащите наружу. Если заглушка закреплена винтами (на части моделей), предварительно выкрутите их.
- Нащупайте тягу замка – через отверстие проденьте отвертку/проволоку на глубину 10–15 см. Слева от центра вы почувствуете металлический Г-образный рычаг толщиной 4–5 мм.
- Потяните рычаг – зацепите крюком или подденьте горизонтальную часть тяги, затем резко потяните вниз и одновременно на себя (в сторону салона). Должен раздаться характерный щелчок открытия замка.
Если капот не поддался: повторите рывок с большим усилием, предварительно попросив помощника надавить ладонью на капот над замком для снятия нагрузки с пружин.
Техника безопасного закрытия с контролем защелки
Перед финальным закрытием убедитесь, что внутри моторного отсека нет посторонних предметов, проводов или инструментов. Проверьте, чтобы капот не касался элементов двигателя, патрубков или клемм АКБ – это предотвратит деформацию и повреждения при вибрации.
Опустите капот до положения 20-30 см над кузовом, придерживая его рукой. Не бросайте створку с высоты – удар может погнуть петли или нарушить геометрию замка. Плавно доведите капот до защелки, контролируя усилие ладонью.
Последовательность действий
- Фиксация язычка: После касания запорного механизма кузовом нажмите на капот в зоне замка (центр передней кромки) до характерного щелчка первичной защелки.
- Контроль посадки: Визуально проверьте равномерность зазоров по периметру. Перекос указывает на незакрытие.
- Проверка замка: Возьмитесь за передний край капота и резко потяните вверх. Правильно зафиксированная створка не приподнимется.
- Тест на ходу: При движении на низкой скорости (до 40 км/ч) прислушайтесь к отсутствию дребезжания или хлопков.
Важно: Если капот закрывается с чрезмерным усилием – не пытайтесь хлопнуть сильнее. Осмотрите замок на предмет загрязнений или перекоса. При необходимости смажьте шарниры и фиксатор графитовой смазкой.
