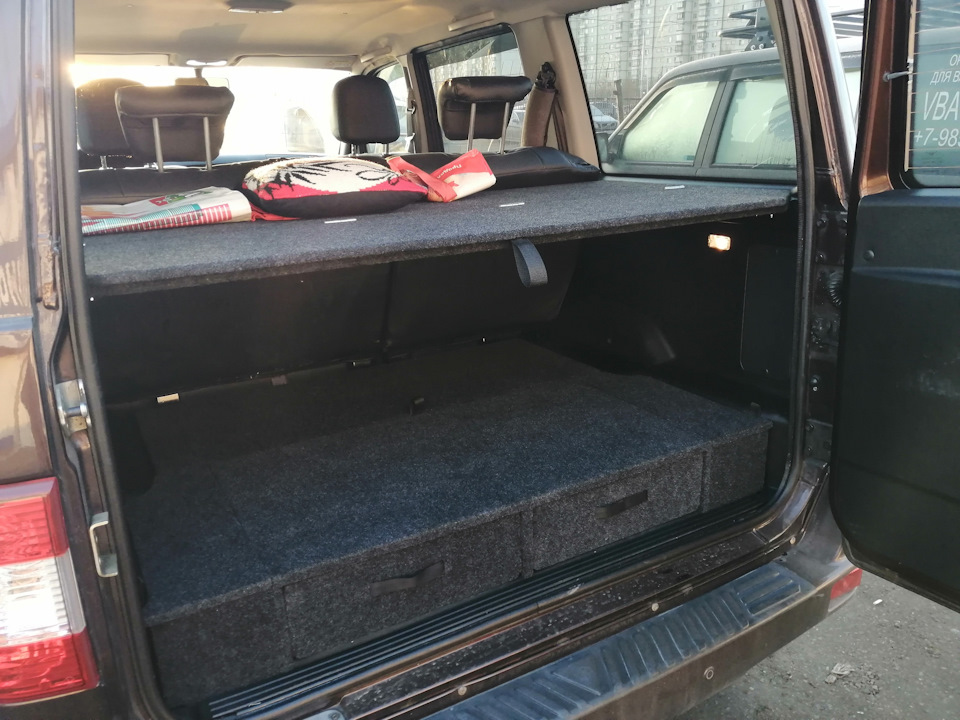

Полка в багажник УАЗ Патриот - делаем своими руками
Статья обновлена: 18.08.2025
Багажник УАЗ-Патриот – просторное, но не всегда организованное пространство. Вещи смещаются, мелкие предметы теряются, а ценный груз рискует повредиться при движении.
Самодельная полка решает эти проблемы: она создает дополнительный ярус для размещения снаряжения, разделяет зоны хранения и защищает поклажу. Готовые решения часто дороги или не учитывают индивидуальные потребности владельца.
Изготовление конструкции своими руками – оптимальный путь. Вы получаете надежную полку под конкретные задачи, экономя бюджет и используя доступные материалы. Ниже – проверенный способ реализации проекта.
Выбор и расчет материалов: фанера, брус, металлические уголки
Для основы полки оптимальна влагостойкая фанера толщиной 15–20 мм (марки ФСФ или ФК). Толщина обеспечит устойчивость к деформации под нагрузкой, а влагостойкость защитит от сырости. Размер листа стандартный – 1525х1525 мм, но точный раскрой определяется габаритами багажника конкретного автомобиля. Перед резкой сделайте шаблон из картона по контуру ниши.
Каркас изготавливается из сухого строганого бруса хвойных пород (сосна, ель) сечением 40х40 мм или 50х50 мм. Для усиления стыков и углов конструкции потребуются стальные перфорированные уголки толщиной 3–4 мм и размером полок 30х30 мм или 40х40 мм. Уголки предотвратят расшатывание соединений при вибрациях.
Расчет количества материалов (пример для УАЗ Патриот)
За основу возьмем усредненные размеры багажника: длина 120 см, ширина 110 см (обязательно уточните свои замеры!).
| Материал | Параметры | Расчет | Итого |
|---|---|---|---|
| Фанера | Толщина 15–20 мм | Площадь платформы: 1.2м х 1.1м = 1.32 м² | 1 лист 1525х1525 мм (2.33 м²) |
| Брус | Сечение 40х40 мм | Периметр: 2*(1.2м + 1.1м) = 4.6 м. Перемычки (2 шт по 1.1м): 2.2 м | 6.8 м (с запасом на подрезку) |
| Металлические уголки | 40х40х3 мм | По 2 уголка на каждый угол каркаса (4 угла) и на стыки перемычек (4 точки) | 8–12 шт |
Важные нюансы расчета:
- Фанера: Раскраивайте лист так, чтобы волокна наружных слоев шли вдоль длинной стороны полки – это повысит жесткость.
- Брус: Добавьте 10–15% к расчетной длине на обрезку и возможный брак. Если планируете люк или откидные секции – увеличьте метраж.
- Уголки: Для тяжелых грузов или активной эксплуатации количество можно увеличить до 4 шт на критичные углы.
Снятие точных замеров багажного отсека УАЗ Патриот
Подготовьте рулетку (желательно металлическую), длинную линейку или ровную рейку, угольник, блокнот и карандаш. Уберите из багажника все посторонние предметы, включая коврики и съемные элементы, для доступа к заводским креплениям и скрытым нишам.
Опустите спинки задних сидений в стандартное положение, которое будет использоваться при эксплуатации полки. Осмотрите зоны крепления обшивки, штатные петли и технологические отверстия – именно к этим точкам будет фиксироваться конструкция.
Ключевые параметры для замера
Основные габариты:
- Ширина в трех точках: у пола, на уровне будущей полки и под потолком
- Высота от пола до верхнего края боковых панелей
- Глубина от задней двери до спинок сидений с замером углов скоса
Контрольные точки крепления:
- Расстояние между штатными проушинами на боковинах
- Глубина установочных ниш над колесными арками
- Высота от пола до технологических отверстий в стойках
Особое внимание уделите асимметрии – из-за конструкции кузова левая и правая стороны могут отличаться на 5-15 мм. Замеряйте диагонали прямоугольных зон для выявления перекоса.
| Зона замера | Минимальное значение (мм) | Максимальное значение (мм) | Критические точки |
|---|---|---|---|
| По ширине (уровень полки) | 1130 | 1180 | Арки колес |
| По высоте (от пола) | 780 | 820 | Крепления обшивки |
| Глубина (центр) | 850 | 880 | Скос у сидений |
Фиксируйте радиусы скруглений в углах багажника и выступы усилителей кузова. Сделайте эскиз отсека в блокноте с нанесением всех размеров и привязкой к заводным элементам конструкции.
Создание чертежа полки с деталировкой всех элементов
Точный чертеж – основа надежной конструкции, учитывающей особенности багажного отсека УАЗ Патриот: кривизну бортов, крепежные точки, зазоры над колесными арками и высоту потолка. Замеры выполняются рулеткой в трех плоскостях (длина, ширина, высота), фиксируя сужения к потолку, выступы, расположение штатных петель и замков задней двери, а также расстояние до подголовников задних сидений в сложенном положении.
На основе замеров создается схема в масштабе на миллиметровой бумаге или в САПР-программе (например, Компас-3D, SketchUp), разбивающая полку на основные модули: несущую раму, настил, крепежные кронштейны и усилители. Каждый элемент детализируется отдельно с указанием точных размеров, углов резов и радиусов закруглений, где это необходимо для обвода контуров кузова.
Деталировка элементов конструкции
Обязательные компоненты чертежа включают:
- Несущая рама (каркас): Контур из стального уголка (рекомендуется 25х25х3 мм) или профильной трубы 20х20х2 мм. Указываются:
- Общая длина и ширина внешнего периметра.
- Длина каждой прямой секции.
- Углы изгиба или места сварки стыков (с указанием угла реза).
- Точки установки вертикальных стоек (высота каждой).
- Настил: Лист фанеры (толщина 12-18 мм, влагостойкая марка ФСФ) или ОСП-3. На чертеже отображаются:
- Габаритные размеры (с учетом зазора 5-7 мм по периметру от бортов).
- Контур выреза под лючок доступа (если предусмотрен) с размерами.
- Расположение и диаметр отверстий под крепеж к раме (с шагом 150-200 мм по краю).
- Крепежные кронштейны: Элементы фиксации рамы к кузову (сталь 3-4 мм). Детализируются:
- Форма (Г-образная, П-образная, прямая пластина с отгибом).
- Длина полок.
- Диаметр и точное расположение отверстий под болты (штатные точки крепления грузовых ремней или дополнительные).
- Углы сгибов.
- Усилители (ребра жесткости): Поперечины или диагонали внутри рамы (уголок или труба меньшего сечения). Указываются:
- Количество.
- Места установки (расстояние от краев).
- Длина и способ крепления (сварка, болты).
Спецификация материалов: Таблица обязательна для сводки данных.
| Элемент | Материал | Размеры (Д х Ш х В/Толщ.), мм | Кол-во | Примечание |
|---|---|---|---|---|
| Рама продольная | Уголок 25x25x3 | 1200 | 2 | Длина по замеру |
| Рама поперечная | Уголок 25x25x3 | 950 | 2 | Длина по замеру |
| Стойки вертикальные | Труба 20x20x2 | 250 | 4 | Высота по замеру |
| Настил | Фанера ФСФ 15мм | 1200 x 950 | 1 | С закругленными углами R50 |
| Кронштейн крепления | Сталь лист. s4 | 120 x 40 | 4 | Отверстия Ø10 мм |
| Ребро жесткости | Уголок 25x25x3 | 900 | 1 | Центральное |
Ключевые примечания на чертеже: Обязательно укажите тип и размер крепежа (например, "Болт М8х25 ГОСТ 7798, Шайба 8 ГОСТ 11371, Гайка М8 ГОСТ 5915"), расположение демпфирующей ленты между рамой и кузовом, зазор до потолка (минимум 50 мм для вентиляции), а также зоны, где требуется обработка металла (зачистка сварных швов, грунтовка). Проверьте, чтобы готовая конструкция не перекрывала штатные светильники и не мешала полному открыванию двери.
Раскрой фанеры электролобзиком по шаблонам
Закрепите шаблоны на листе фанеры струбцинами или двухсторонним скотчем, обеспечив полную неподвижность. Обведите контуры шаблонов карандашом или строительным маркером, сохраняя точную геометрию всех изгибов и технологических вырезов. Проверьте соответствие разметки чертежу перед началом резки.
Установите на электролобзик пилку с мелкими зубьями (T101B или T101BR) для чистого реза без сколов. Настройте маятниковый ход на минимум или отключите его. Начинайте пиление, ведя инструмент строго по внешней стороне разметочной линии – это компенсирует ширину реза и гарантирует точность размеров.
Ключевые правила работы
- Поддерживайте фанеру с двух сторон струбцинами, предотвращая вибрации
- Ведите лобзик плавно без сильного нажима
- На крутых изгибах делайте радиальные надрезы от края
- При появлении сколов на лицевой стороне – переверните лист
Обработка кромок обязательна: после распила снимите фаски наждачной бумагой P80-P120. Особое внимание уделите торцам, которые будут стыковаться с другими деталями – неровности увеличат зазоры.
| Тип операции | Рекомендации |
|---|---|
| Прямые резы | Используйте направляющую шину |
| Криволинейные резы | Поворачивайте заготовку, а не лобзик |
| Сквозные отверстия | Сверлите стартовые точки ø8-10 мм |
Контролируйте соответствие вырезанных деталей шаблонам после каждого этапа. Допустимые отклонения не должны превышать 1.5 мм по контуру – это критично для последующей сборки каркаса полки.
Изготовление несущего каркаса из деревянного бруса
Основой конструкции послужит каркас из строганного бруса сечением 40×40 мм или 50×50 мм. Точные габариты определяются замерами багажника УАЗ Патриот: длину берите по расстоянию между колесными арками (≈110 см), ширину – от задней двери до спинки второго ряда сидений (≈90 см), учитывая необходимый зазор (1-2 см) для беспрепятственной установки/снятия. Соединяйте элементы в прямоугольную раму, строго контролируя углы столярным угольником.
Для усиления рамы добавьте минимум две поперечины из того же бруса, равномерно распределив их по длине конструкции. Крепите все стыки саморезами по дереву длиной 70-80 мм, предварительно высверливая направляющие отверстия меньшего диаметра (чтобы предотвратить раскалывание древесины). Дополнительно усильте углы металлическими мебельными уголками.
Ключевые этапы работы
Последовательность сборки каркаса:
- Нарезка бруса по размерам (4 длинных элемента для периметра, 2-3 коротких для поперечин)
- Формирование прямоугольного контура рамы на ровной поверхности
- Фиксация углов саморезами (по 2-3 на угол) с обязательным контролем геометрии
- Разметка и установка поперечин с шагом 30-40 см
- Монтаж усиливающих уголков во внутренние стыки
Требования к материалам:
- Порода дерева: сосна (бюджетно) или бук/дуб (прочнее)
- Влажность пиломатериала: не более 12-15%
- Обязательная обработка: антисептик + огнебиозащита
Технические параметры крепежа:
| Тип соединения | Саморез | Длина | Кол-во |
| Углы рамы | Ø 5 мм | 70 мм | 8-12 шт |
| Поперечины | Ø 4 мм | 60 мм | 4-6 шт |
| Уголки | Ø 3.5 мм | 16 мм | 16-20 шт |
Проверьте жесткость собранного каркаса перед монтажом настила. При установке в автомобиль используйте резиновые прокладки в точках контакта с кузовом для демпфирования вибраций и защиты лакокрасочного покрытия. При необходимости добавьте регулируемые опоры по углам для компенсации неровностей пола багажника.
Сборка основания полки сквозным болтовым соединением

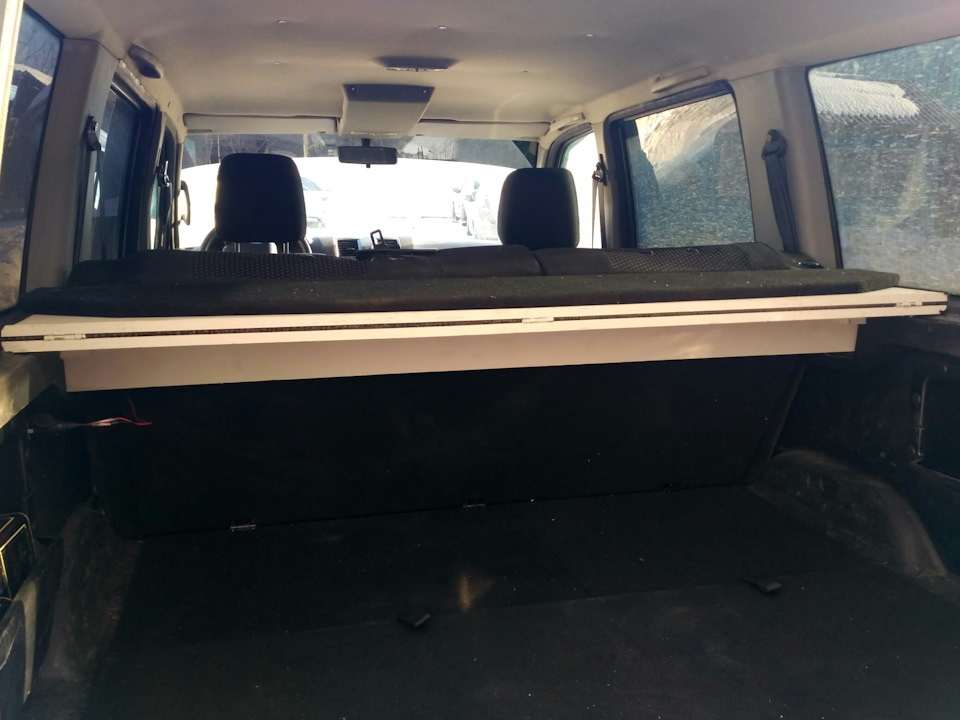

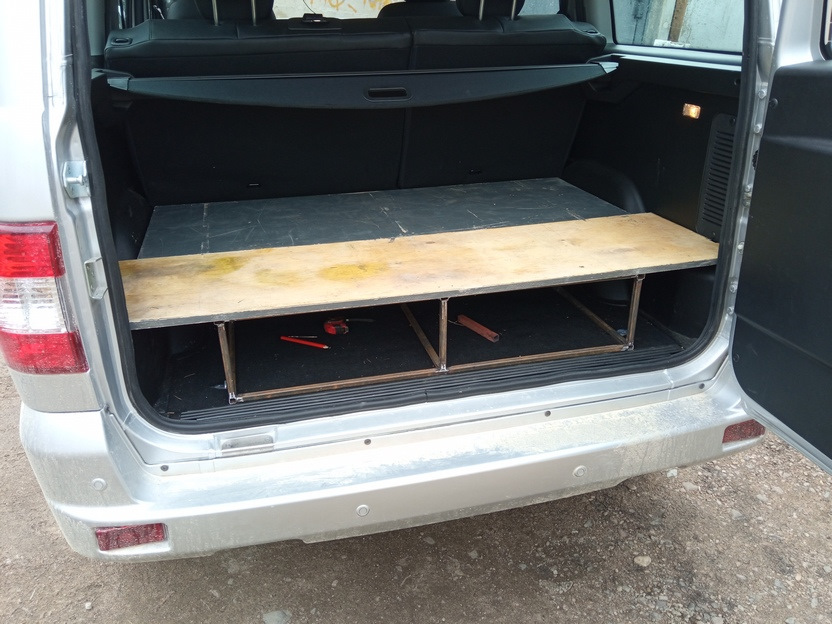

Подготовьте металлический каркас основания полки из профильной трубы 25×25 мм, предварительно нарезанной по размерам багажного отсека. Соберите прямоугольную раму, стыкуя элементы под прямым углом, используя струбцины для точной фиксации углов перед сверлением.
Просверлите сквозные отверстия диаметром 6-8 мм в местах соединений на всех стыкуемых элементах. Убедитесь в соосности отверстий на смежных деталях, при необходимости скорректируйте положение труб. Обработайте кромки отверстий от заусенцев напильником.
Технология соединения элементов
Выполните сборку в следующей последовательности:
- Вставьте болты М6/М8 через подготовленные отверстия
- Наденьте шайбы на выступающие части болтов с обеих сторон
- Затяните гайки динамометрическим ключом с усилием 15-20 Н·м
- Проконтролируйте отсутствие перекосов конструкции
Ключевые требования к соединениям:
- Использование болтов класса прочности 8.8
- Обязательное применение пружинных шайб (гроверов)
- Обработка резьбовых частей графитовой смазкой
| Тип соединения | Диаметр крепежа | Кол-во на стык |
| Угловое | 8 мм | 2 шт |
| Продольное | 6 мм | 3 шт |
После сборки проверьте жесткость каркаса, приложив вертикальное давление. При появлении люфтов добавьте косынки в угловых соединениях. Обезжирьте металл и покройте раму антикоррозийной грунтовкой перед установкой настила.
Монтаж крепежных кронштейнов по контуру кузова
Подготовьте металлические уголки (рекомендуется сталь 2-3 мм), нарезав их по количеству точек крепления. Очистите места установки на кузове от грязи и обезжирьте растворителем. Тщательно разметьте позиции кронштейнов по периметру багажника, используя уровень для соблюдения горизонтали.
Просверлите отверстия в кузове согласно разметке (диаметр сверла должен соответствовать крепежу). Немедленно обработайте кромки отверстий антикором. Приложите кронштейны к кузову, совместив отверстия, и зафиксируйте их болтами М8-М10 с подложенными шайбами-гроверами для предотвращения самооткручивания.
Ключевые этапы монтажа
- Контроль геометрии: Проверьте симметричность расположения левых/правых кронштейнов рулеткой
- Усиление тонкого металла: В зонах с малой толщиной кузова установите распорные втулки
- Затяжка крепежа: Равномерно затяните все болты динамометрическим ключом (момент 25-30 Н∙м)
- Проверка зазоров: Убедитесь в плотном прилегании кронштейнов без перекосов
Обязательно покрасьте кронштейны после установки для защиты от коррозии. Для проверки надежности создайте нагрузку 50-70 кг – конструкция не должна деформироваться или издавать скрипы. При наличии штатных креплений для сетки используйте их как дополнительные точки фиксации.
Установка откидного механизма и замков-фиксаторов
Крепление петель выполняется на боковые стенки корпуса полки и задний бортовой щит багажника. Используйте усиленные мебельные петли или автомобильные рояльные шарниры, размещая их на расстоянии 15-20 см от краёв конструкции. Предварительно разметьте точки фиксации с помощью уровня, чтобы исключить перекосы при открывании.
Для фиксации в поднятом положении установите замки-защёлки капотного типа по углам передней части полки. Ответные планки монтируйте на потолок багажника над боковыми стойками. Проверьте совпадение элементов при закрытом состоянии – язычки замков должны входить в пазы без усилия, обеспечивая плотный прижим к уплотнителю.
Ключевые этапы монтажа
- Зафиксируйте нижние части петель на боковинах полки саморезами 5х30 мм
- Прикрутите верхние половинки петель к задней стенке багажника, используя стальные пластины для усиления
- Нанесите консистентную смазку на оси шарниров
Регулировка механизма: после пробного открывания проверьте отсутствие трения о боковые панели. При необходимости ослабьте крепёж петель и сместите полку на 2-3 мм, добиваясь равномерного зазора по периметру. Убедитесь, что в закрытом состоянии полка не провисает под собственным весом.
| Элемент | Тип крепежа | Кол-во на сторону |
| Петли | Болты М6 с гроверами | 3 шт |
| Замки-фиксаторы | Саморезы 4х20 мм | 2 шт |
| Уплотнитель | Клей-герметик | 1 м/п |
Важно: для полок из фанеры толще 18 мм выбирайте петли с усиленным креплением. При использовании рояльных шарниров устанавливайте их с предварительным натягом – это предотвратит появление люфта через 2-3 месяца эксплуатации. Финишная обработка металлических деталей антикоррозийным составом обязательна.
Проверка работоспособности и нагрузочное тестирование
Проведите визуальный осмотр конструкции: убедитесь в отсутствии перекосов рамы, проверьте надежность всех сварных швов и соединений. Протестируйте механизм фиксации полки в рабочем положении – замки должны четко срабатывать без заеданий, а крепежные узлы к штатным точкам кузова УАЗ-Патриот не должны иметь люфта.
Начните нагрузочное тестирование с распределения веса 20-30 кг по поверхности полки. Постепенно увеличивайте нагрузку до планируемого эксплуатационного веса (минимум 50 кг для базовой конструкции), добавляя груз равными частями с интервалами 5-10 минут. На каждом этапе контролируйте состояние опорных стоек и точек крепления к кузову.
Критерии оценки надежности
- Отсутствие деформации: проверьте линейкой прогиб полки под нагрузкой – допустимый максимум 3-5 мм на 1 метр длины
- Стабильность креплений: при максимальной нагрузке покачайте конструкцию – не должно быть скрипов, смещений или вибрации
- Запас прочности: проведите тест с перегрузом на 25-30% сверх планового веса на 15-20 минут
Рекомендации по эксплуатации: используйте демпфирующие прокладки в точках контакта груза с полкой. Тяжелые предметы размещайте в зонах над опорными стойками, не превышайте максимальную нагрузку в 70 кг для стандартных деревянных конструкций. Проверяйте натяжение крепежных болтов каждые 500-1000 км пробега.
