Конструкция и работа замка зажигания Renault Logan

Статья обновлена: 18.08.2025

Замок зажигания является ключевым элементом электрооборудования Рено Логан, обеспечивающим запуск двигателя и управление основными потребителями энергии.

В статье подробно рассматривается конструкция этого узла, его электрическая схема и последовательность работы при повороте ключа.

Основное назначение замка зажигания в автомобиле

Замок зажигания в Рено Логан выполняет две ключевые функции: обеспечение безопасности транспортного средства и управление подачей электроэнергии к бортовым системам. Он выступает в роли центрального переключателя, контролирующего работу основных электрических цепей автомобиля.

Устройство физически блокирует рулевое управление при извлечении ключа, предотвращая несанкционированное использование. Параллельно оно коммутирует силовые цепи между аккумуляторной батареей и потребителями энергии, последовательно активируя системы при повороте ключа.

Функциональные режимы работы

LOCK (блокировка) – полное отключение электросистемы, извлечение ключа и активация рулевого замка.
ACC (аксессуары) – питание мультимедийной системы, прикуривателя и стеклоподъемников без включения зажигания.
ON (зажигание) – активация топливного насоса, системы впрыска, приборной панели и диагностического оборудования.
START (пуск) – кратковременное подключение стартера для запуска двигателя (возврат в ON после срабатывания).

Компонент	Назначение в системе
Контактная группа	Коммутация токов высокого напряжения
Противоугонный механизм	Блокировка рулевого вала штифтом
Личинка с секретом	Идентификация оригинального ключа

Принцип работы основан на механическом повороте ключа, который через кулачковый механизм перемещает контактный диск. Это замыкает различные комбинации цепей в соответствии с выбранным режимом. Одновременно фиксатор рулевого вала освобождается только при переходе в положение ACC из LOCK.

Расположение замка зажигания в салоне Рено Логан

Замок зажигания на Рено Логан установлен на рулевой колонке справа от рулевого колеса. Такое размещение характерно для леворульных модификаций и обеспечивает прямой доступ водителя к механизму. Корпус устройства интегрирован в пластиковый кожух колонки ниже блока переключателей поворотов и света.

Конструктивно замок ориентирован лицевой частью к водителю под небольшим углом для удобства манипуляций ключом. Электрические разъемы и жгут проводов подсоединены к тыльной стороне механизма и скрыты под декоративными панелями колонки. Отсутствие визуальных преград позволяет быстро находить гнездо даже без подсветки.

Детали размещения компонента

Высота установки: на уровне нижней трети рулевого обода
Ориентация: ключевая щель направлена к сиденью водителя
Соседние элементы: выше расположен комбинированный переключатель света, снизу – панель предохранителей

Внешняя конструкция корпуса замка зажигания

Корпус замка зажигания Рено Логан выполнен из прочного термостойкого пластика, обеспечивающего защиту внутренних компонентов от механических повреждений, влаги и температурных перепадов. Основная часть имеет цилиндрическую форму с точками крепления к рулевой колонке, а лицевая сторона оснащена металлическим цилиндром под ключ, окруженным поворотной пластиковой накладкой с индикацией позиций (OFF, ACC, ON, START).

На боковой поверхности корпуса расположены электрические разъемы прямоугольной формы для подключения проводки автомобиля. Количество контактов в разъемах варьируется в зависимости от комплектации (например, наличие иммобилайзера). Нижняя часть корпуса имеет технологические пазы и выступы, обеспечивающие фиксацию замка в монтажном кронштейне рулевой колонки при помощи стопорных винтов или защелок.

Ключевые элементы конструкции

Цилиндрический штифт блокировки руля – выдвигается механически при извлечении ключа из положения "OFF".
Антивандальная металлическая гильза – защищает личинку замка от высверливания.
Резиновый уплотнитель – предотвращает попадание пыли и влаги в зону контакта ключа с цилиндром.
Светодиодный индикатор (для версий с иммобилайзером) – встроен в пластиковую накладку.

Комплектация замка зажигания: личинка и контактная группа

Личинка (цилиндровый механизм) является секретной частью замка, отвечающей за механическую блокировку и распознавание ключа. Она содержит набор подпружиненных штифтов, которые выстраиваются в уникальную комбинацию только при вставке "родного" ключа, позволяя провернуть механизм. Корпус личинки жестко зафиксирован в рулевой колонке, а ее вращающаяся часть механически соединена с контактной группой через приводной кулачок.

Контактная группа представляет собой электрический коммутатор в пластиковом корпусе, подключенный к бортовой сети через колодку проводов. Она содержит подвижный контактный диск с токопроводящими дорожками, который физически поворачивается при активации личинки. В зависимости от угла поворота диска замыкаются различные цепи, соответствующие режимам работы: OFF, ACC (дополнительные потребители), ON (зажигание) и START (стартер).

Принцип совместной работы

Вставка ключа в личинку совмещает штифты, разблокируя вращение
Поворот ключа проворачивает кулачок личинки
Кулачок воздействует на привод контактной группы
Контакты замыкают цепи в последовательности:
- Положение I: ACC (магнитола, прикуриватель)
- Положение II: ON (зажигание, инжектор, приборы)
- Положение III: START (стартер, бензонасос)

Компонент	Ключевые функции	Типовые неисправности
Личинка	Механическая защита, идентификация ключа	Износ штифтов, заклинивание, поломка кулачка
Контактная группа	Коммутация токов до 30А	Подгорание контактов, трещины в корпусе

Важно: При замене личинки требуется перекодировка под существующие ключи, тогда как контактная группа меняется без адаптации. Износ контактов проявляется отказом запуска или самопроизвольным отключением приборов.

Принцип работы механической блокировки руля

Механическая блокировка руля активируется автоматически при извлечении ключа из замка зажигания. Основной функцией является предотвращение угона транспортного средства путем фиксации рулевой колонки в статичном положении.

Конструктивно система состоит из подпружиненного штифта (фиксатора), интегрированного в корпус замка зажигания, и ответного паза на валу рулевой колонки. При переводе ключа в положение "STOP" происходит выдвижение штифта под действием пружины.

Последовательность работы блокировки

При повороте ключа в крайнее положение "STOP" (или извлечении ключа) кулачковый механизм замка освобождает фиксирующий штифт
Пружина выталкивает штифт наружу, вводя его в зацепление с пазом рулевого вала
Рулевой вал блокируется – вращение руля становится невозможным
Для деактивации блокировки ключ поворачивают в положение "ACC" или "ON": кулачок замка воздействует на штифт, преодолевая сопротивление пружины и выводя его из паза

Важная особенность: При разблокировке может потребоваться легкое покачивание руля одновременно с поворотом ключа, чтобы снизить нагрузку на штифт при его выходе из зацепления. Это предотвращает повреждение механизма при заклинивании.

Электрические контакты положения "ACC" (дополнительные приборы)

В замке зажигания Рено Логан контакты положения ACC активируют цепи питания дополнительного оборудования при повороте ключа в первое фиксированное положение. В этом режиме силовые цепи стартера и системы впрыска остаются разомкнутыми, предотвращая запуск двигателя.

Через данные контакты запитываются потребители, не требующие работы двигателя: аудиосистема, прикуриватель, стеклоподъемники, наружное освещение и часть приборной панели. Нагрузка ограничена предохранителями номиналом 15-30А в монтажном блоке для защиты от перегрузок.

Принцип работы контактной группы ACC

При повороте ключа в позицию ACC происходит:

Замыкание центрального контактного диска с шиной питания
Соединение медных дорожек ACC с выходными клеммами
Размыкание контактов стартера и топливного насоса

Параметр	Характеристика
Напряжение питания	12V от АКБ через главное реле
Тип контактов	Самовосстанавливающиеся латунные пластины
Типичные неисправности	Окисление поверхностей, потеря упругости пружин

Важно: В положении ACC сохраняется потребление энергии АКБ. Длительное использование (более 30 минут) без запуска двигателя может привести к разряду батареи.

Функции контактов в режиме "ON" (зажигание включено)

В положении "ON" замка зажигания Рено Логан активируются цепи, необходимые для работы двигателя и основных систем автомобиля. Ключевые контакты обеспечивают распределение питания между критически важными потребителями электроэнергии.

Коммутация осуществляется через группу контактов внутри корпуса замка, которые физически замыкают соответствующие электрические линии при повороте ключа во второе фиксированное положение.

Назначение контактов

Основные функции контактов в режиме зажигания:

Контакт 15 (IGN1): Подаёт +12V на катушку зажигания, блок управления двигателем (ЭБУ), датчики впрыска и систему самодиагностики
Контакт 15A (IGN2): Обеспечивает питание приборной панели, стеклоочистителей, указателей поворотов и системы вентиляции
Контакт 5 (CAN): Активирует шину данных для обмена информацией между ЭБУ, комбинацией приборов и иммобилайзером
Контакт 30: Обеспечивает постоянное подключение к аккумулятору (базовая линия питания)

Контакт	Целевые системы	Особенности работы
15	Зажигание, ЭБУ, форсунки	Отключается при старте двигателя
15A	"Умные" потребители	Контролируется реле зажигания
5	Цифровые шины	Инициирует авторизацию иммобилайзера

Дополнительно: Через контактную группу реализуется защита от одновременной активации стартера и высоковольтных цепей зажигания. При переходе в положение "START" контакт 15 временно размыкается для снижения нагрузки на АКБ.

Режим "START": подключение стартера

При повороте ключа в положение START (III) происходит замыкание силовых контактов замка зажигания, подающих напряжение на управляющую цепь стартера. Это временное положение фиксируется пружинным механизмом – при отпускании ключ автоматически возвращается в положение ON (II). Одновременно активируется реле бензонасоса для подачи топлива.

Основные электрические соединения в режиме START включают:
– Подачу +12В с контакта "50" замка зажигания на управляющий вывод втягивающего реле стартера.
– Замыкание контактов "30" и "50" внутри замка, передающих ток от АКБ напрямую к стартеру.
– Сохранение питания цепей зажигания (IGN1/IGN2) и отключение второстепенных потребителей (магнитола, освещение).

Принцип активации стартера

Напряжение через замок зажигания поступает на малое управляющее реле стартера (при его наличии) или напрямую на втягивающее реле. Это вызывает:
1. Срабатывание электромагнита реле, перемещающего бендикс для зацепления с венцом маховика.
2. Замыкание силовых контактов реле, подающих ток 150-300А от АКБ на электродвигатель стартера.
3. Вращение ротора стартера через планетарный редуктор для прокрутки коленвала ДВС.

Цепь	Назначение	Статус в START
ACC	Вспомогательные приборы	Отключена
IGN1/IGN2	Система зажигания, ЭБУ	Активна
Контур "50"	Управление стартером	+12В

После запуска двигателя отпускание ключа разрывает цепь "50", обесточивая втягивающее реле. Бендикс расцепляется под действием возвратной пружины, предотвращая повреждение стартера от повышенных оборотов ДВС.

Разблокировка рулевой колонки при повороте ключа

При повороте ключа в положение "ACC" или "ON" в замке зажигания активируется механизм разблокировки рулевой колонки. Это происходит благодаря механической связи между личинкой замка и подпружиненным фиксатором, установленным в рулевой колонке.

Ключ воздействует на кулачковый механизм внутри замка, который через тягу или рычаг отводит запирающий штифт из паза рулевого вала. Освобождение вала позволяет поворачивать руль без ограничений.

Ключевые этапы процесса

Поворот ключа: При переводе в первое рабочее положение ("ACC") бороздки ключа проворачивают личинку замка
Активация кулачка: Рифленый приводной кулачок на тыльной стороне личинки смещает толкатель
Снятие блокировки: Тяга оттягивает пружинный фиксатор из зацепления с пазом рулевого вала

Компонент	Функция
Запирающий штифт	Физически блокирует рулевой вал в одном положении
Возвратная пружина	Автоматически задвигает штифт при извлечении ключа
Тяга/рычаг	Передает усилие от замка к фиксатору колонки

Важно: Для корректной работы механизма руль должен находиться в нейтральном положении без нагрузки. При сопротивлении повороту ключа необходимо слегка покачать рулевое колесо для снятия напряжения с фиксатора.

Проводка и разъемы подключения к электросети

Электрическая часть замка зажигания Рено Логан соединена с бортовой сетью через жгут проводов, подключаемый к тыльной части корпуса. Основной разъем представляет собой пластиковый коннектор с фиксатором, обеспечивающий надежный контакт и защиту от вибраций. Провода имеют цветовую маркировку согласно стандартной схеме электропроводки автомобиля.

Ключевые цепи подключения включают питание от аккумулятора, управление стартером, цепь зажигания и вспомогательные потребители. Сечение проводов варьируется в зависимости от нагрузки: силовые линии (стартер, АКБ) используют кабель 2.5-4 мм², управляющие сигналы – 0.5-1.5 мм². Все соединения защищены термостойкой изоляцией.

Распиновка основного разъема

Контакт	Цвет провода	Назначение
30	Красный	Постоянное "+" от аккумулятора
15	Синий/белый	Выход на катушку зажигания и ЭБУ
50	Черный/желтый	Управление втягивающим реле стартера
INT	Зеленый	Питание приборной панели и фар
ACC	Фиолетовый	Аудиосистема, прикуриватель
P	Коричневый	Контрольная лампа иммобилайзера

Дополнительные элементы цепи:

Предохранители: Установлены в монтажном блоке (F3 – зажигание, F7 – стартер)
Реле стартера: Активируется контактом 50, расположено в подкапотном пространстве
Иммобилайзер: Антенна опоясывает личинку замка, соединена отдельным 2-контактным разъемом

При диагностике особое внимание уделяют целостности проводов в зоне перегиба рулевой колонки и окислению контактов в разъемах. Типичные неисправности включают обрыв красного кабеля (потеря питания) и замыкание сине-белого провода (отказ зажигания).

Механизм фиксации ключа в рабочих положениях

Основным элементом, обеспечивающим четкую фиксацию ключа в каждом из положений (LOCK, ACC, ON, START), является подпружиненный стопорный штифт (фиксатор), взаимодействующий с поворотной втулкой замка зажигания. Эта втулка жестко соединена с контактной группой и поворачивается вместе с ключом. На ее боковой поверхности выполнена серия специальных углублений (канавок или пазов), расположенных по окружности на строго определенном расстоянии друг от друга.

При повороте ключа поворотная втулка вращается. Подпружиненный штифт под действием пружины стремится войти в ближайшее углубление на втулке. Когда штифт попадает в паз, он создает ощутимый щелчок и надежно удерживает втулку (а значит, и ключ) в конкретном положении, предотвращая самопроизвольный поворот. Ключ может быть повернут дальше только при приложении достаточного усилия для преодоления сопротивления пружины штифта и его выхода из текущего паза.

Рабочие положения и их фиксация

Каждому функциональному положению ключа соответствует свое углубление на поворотной втулке:

LOCK (0, Стоянка): Крайнее положение, ключ вставлен/вынут. Штифт находится в первом (исходном) пазу. Замок руля заблокирован.
ACC (I, Аксессуары): Первое рабочее положение после LOCK. Штифт фиксируется во втором пазу. Включены цепи питания аксессуаров (магнитола, прикуриватель).
ON (II, Зажигание): Следующее положение. Штифт входит в третий паз. Включены системы зажигания, впрыска, приборной панели, бензонасос.
START (III, Стартер): Крайнее положение против часовой стрелки. Штифт фиксируется в четвертом пазу. Включена цепь стартера (при удержании ключа в этом положении). Пружина в этом положении испытывает максимальную нагрузку, возвращая ключ в ON при отпускании.

Ключевым фактором надежной работы является точное соответствие профиля бороздок на ключе профилям внутри замка. Износ ключа или личинки замка может нарушить четкость попадания штифта в пазы, приводя к нечеткой фиксации или трудностям при повороте/извлечении ключа.

Особенности противоугонной механики замка

Конструкция замка зажигания Рено Логан включает встроенную механическую противоугонную систему, предназначенную для блокировки рулевого вала. Активация защиты происходит автоматически при извлечении ключа из скважины замка. В этот момент подпружиненный фиксирующий штифт (собачка) поднимается и жестко заклинивает рулевой вал, предотвращая его проворачивание.

Отключение блокировки возможно только при повороте штатного ключа в положение "ACC" или "ON". При этом кулачок на цилиндре замка воздействует на тягу блокиратора, принудительно утапливая штифт и освобождая вал. Попытки повернуть руль при заблокированном замке приводят к заклиниванию системы и риску повреждения штифта или вала.

Ключевые элементы и принцип взаимодействия

Фиксирующий штифт – стальной ригель, жестко соединяющий корпус замка с рулевым валом в заблокированном состоянии.
Возвратная пружина – обеспечивает автоматическое срабатывание блокировки при извлечении ключа.
Тяга блокиратора – передает усилие от цилиндра замка к штифту при повороте ключа.
Секретный профиль ключа – механическая уникальность ключа препятствует несанкционированному проворачиванию цилиндра.

Состояние ключа	Действие системы
Извлечен из замка	Штифт блокирует рулевой вал под действием пружины
Повернут в ACC/ON	Кулачок замка через тягу утапливает штифт, разблокируя вал

Важно: Механическая блокировка дополняет электронный иммобилайзер, но не заменяет его. Физическое повреждение замка (например, высверливание) может нейтрализовать механическую защиту, тогда как иммобилайзер сохраняет функцию.

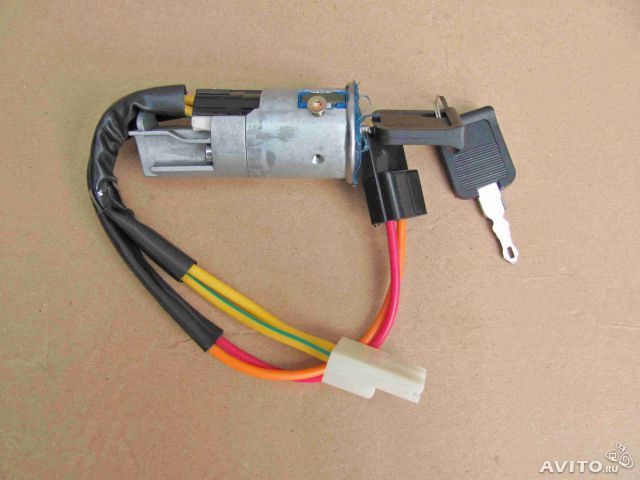

Различия между моделями замков 1-го и 2-го поколения Рено Логан

Замки зажигания 1-го поколения (выпуск до 2009 года) используют механическую конструкцию без интегрированной электронной защиты. Управление блокировкой рулевой колонки осуществляется исключительно механической связью через личинку замка.

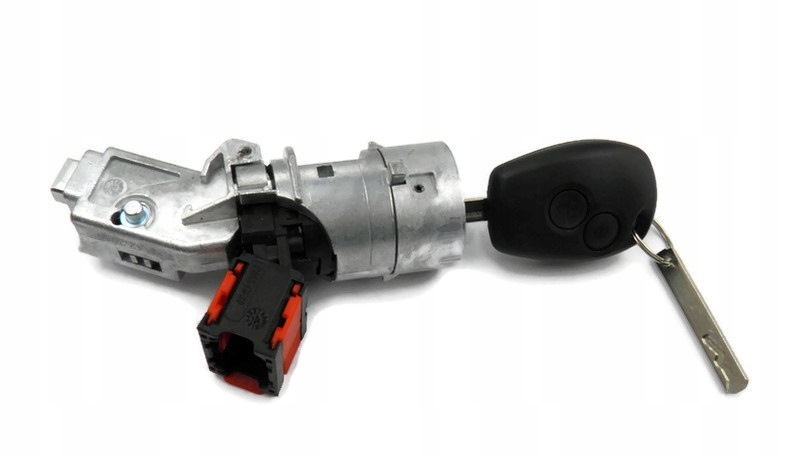

Замки 2-го поколения (выпуск с 2009 года) получили интегрированный иммобилайзер и электронное управление блокировкой руля. Для работы требуется чипованный ключ с уникальным кодом, а сам замок взаимодействует с бортовым компьютером автомобиля.

Ключевые отличия

Параметр	1-е поколение	2-е поколение
Иммобилайзер	Отсутствует	Интегрирован (обязателен чип в ключе)
Блокировка руля	Механическая связь с личинкой	Электромеханическая (управляется ЭБУ)
Разъем подключения	4 контакта (только питание)	6-8 контактов (питание + CAN-шина)
Совместимость ключей	Любая механическая копия	Только оригинальные ключи с прописанным чипом
Режим "Valet"	Нет	Присутствует (временное отключение иммобилайзера)

Дополнительные особенности:

В замках 2-го поколения личинка не блокирует руль напрямую – команда подается через реле.
Замена замка 2-го поколения требует обязательного программирования иммобилайзера.
Ключи 2G оснащены светодиодным индикатором активации.

Демонтаж пластиковых кожухов рулевой колонки

Отключите минусовую клемму аккумуляторной батареи для предотвращения короткого замыкания и срабатывания подушек безопасности. Подготовьте набор отверток (крестовых и плоских) и пластиковый монтажный инструмент для аккуратного снятия элементов без повреждения защелок.

Найдите и выкрутите крепежные винты нижнего кожуха, расположенные на его торцевой части и снизу рулевой колонки. Снимите нижнюю половинку кожуха, осторожно отжимая фиксаторы пластиковым инструментом по периметру детали.

Последовательность разборки

Открутите два самореза под рулевым колесом, удерживающие верхний кожух.
Нажмите на фиксаторы замка зажигания (если они мешают демонтажу).
Сдвиньте верхнюю часть кожуха вдоль колонки по направлению к приборной панели.
Аккуратно отсоедините разъемы проводов (при наличии) на кожухе.

Важно: Избегайте чрезмерных усилий при снятии – защелки из хрупкого пластика легко ломаются. При демонтаже верхнего кожуха следите за положением поворотников и подрулевых переключателей.

Тип крепежа	Расположение	Количество
Саморезы	Нижний кожух	3-4 шт
Защелки	По стыку половинок	8-10 шт
Винты под рулем	Верхний кожух	2 шт

После снятия обеих частей кожуха обеспечьте свободный доступ к замку зажигания и монтажному блоку. Для обратной сборки повторите действия в обратном порядке, убедившись в надежной фиксации всех защелок и крепежных элементов.

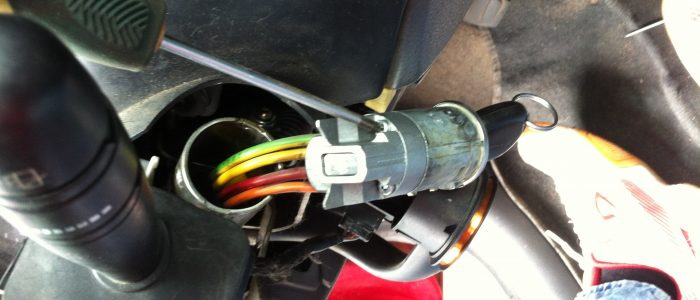

Порядок отключения электрического разъема замка зажигания

Перед началом работ обязательно снимите клемму «–» с аккумуляторной батареи для исключения короткого замыкания или случайной подачи напряжения. Убедитесь, что ключ зажигания переведен в положение «STOP» (0), а рулевая колонка зафиксирована.

Найдите разъем на тыльной части замка зажигания, скрытый за пластиковыми кожухами рулевой колонки. Для доступа к нему потребуется демонтировать нижнюю декоративную панель под рулем, открутив крепежные саморезы или сняв клипсы-фиксаторы отверткой с плоским шлицем.

Пошаговая процедура отключения

Определите тип фиксатора: на разъеме замка Рено Логан применяется пластиковый язычок-защелка. Осмотрите корпус на наличие подвижного элемента с маркировкой «PUSH».
Отожмите фиксатор: надавите большим пальцем на выступ защелки до характерного щелчка, одновременно придерживая корпус разъема второй рукой.
Извлеките колодку: потяните разъем строго вдоль оси контактов без перекоса. Запрещено выдергивать за провода! При заклинивании повторно проверьте положение фиксатора.

После отсоединения визуально оцените состояние контактов на предмет окисления или деформации. Для обратной установки совместите направляющие пазы на разъеме и корпусе замка, затем нажмите до срабатывания защелки.

Извлечение фиксирующих стопорных штифтов корпуса

Основная сложность при разборке узла заключается в аккуратном удалении двух стальных стопорных штифтов, которые прочно запрессованы в алюминиевый корпус замка. Эти цилиндрические элементы диаметром около 2 мм расположены симметрично в специальных каналах корпуса и надежно фиксируют внутреннюю цилиндрическую втулку с контактной группой, предотвращая её осевое смещение.

Для извлечения потребуется тонкий пробойник диаметром меньше штифта (1,5-1,8 мм) и молоток. Точное позиционирование инструмента критически важно – удар должен приходиться строго по оси штифта без перекоса. Начинать выбивание следует с торца, где штифт слегка выступает из корпуса. Первые удары должны быть легкими, чтобы сдвинуть элемент с места без деформации посадочного отверстия.

Последовательность операций

Зафиксировать корпус замка в тисках с мягкими губками, обеспечив строго горизонтальное положение зоны обработки.
Визуально идентифицировать торцы штифтов в технологических пазах корпуса (часто закрыты заводской краской).
Установить пробойник перпендикулярно поверхности, контролируя соосность со штифтом.
Наносить короткие удары средней силы, периодически проверяя движение штифта.
После появления противоположного конца штифта перехватить его пассатижами и извлечь полностью.

Ключевые моменты безопасности:

Использовать защитные очки – штифты при вылете травмоопасны
Контролировать усилие – перекос пробойника ведет к заклиниванию
Не применять сверла вместо пробойников – высок риск поломки

Снятие замка зажигания с рулевой колонки

Перед началом работ отключите минусовую клемму аккумулятора для предотвращения короткого замыкания. Убедитесь, что руль зафиксирован в положении "прямо", а ключ зажигания переведён в позицию "0" (полное выключение).

Демонтируйте пластиковые кожухи рулевой колонки, открутив крепёжные винты крестовой отвёрткой. Аккуратно снимите нижнюю и верхнюю части облицовки, отсоединив разъёмы подсветки при их наличии. Освободите доступ к механизму замка.

Последовательность демонтажа

Снимите контактную группу: отожмите фиксаторы разъёма проводов и отсоедините колодку от задней части замка.
Выкрутите крепёжные болты: используя торцовый ключ на 10 мм, удалите два крепёжных элемента, удерживающих корпус замка на кронштейне колонки.
Извлеките механизм: потяните замок на себя, одновременно нажимая отверткой на фиксирующий язычок через технологическое отверстие в кронштейне. Требуется точное совмещение меток.

При установке нового замка совместите риски на его корпусе с пазами на валу рулевой колонки. Затяните крепёжные болты моментом 8-10 Н·м во избежание перекоса. Обязательно проверьте работу всех позиций ключа до сборки кожухов.

Критичные моменты	Последствия нарушения
Фиксация руля прямо	Блокировка вала при сборке
Позиция ключа "0"	Повреждение личинки замка
Момент затяжки болтов	Люфт механизма

Диагностика неисправностей поворотного механизма

Основные признаки неисправности поворотной части замка зажигания включают заедание или тугое проворачивание ключа, самопроизвольное возвращение ключа в положение "ACC" после запуска, невозможность установки ключа в положение "START" или "ON", а также отсутствие блокировки рулевой колонки при извлечении ключа. Механические повреждения часто сопровождаются посторонними звуками: скрежетом, щелчками или треском при повороте.

Для точной локализации проблемы требуется последовательная проверка компонентов. Начинают с визуального осмотра личинки замка на предмет деформаций и загрязнений, затем оценивают состояние контактной группы и фиксаторов. Обязательно тестируется работа противоугонного механизма блокировки руля, который напрямую связан с поворотным узлом.

Методы диагностики

Проверка люфта: Раскачивание ключа в положении "ON". Допустимый вертикальный люфт – не более 1 мм.
Анализ усилия поворота: Использование динамометра. Нормативное усилие: 0.8-1.5 Н·м. Превышение указывает на износ кулачков или загрязнение.
Контроль возвратной пружины: Автоматическое возвращение из "START" в "ON" должно происходить за 0.3-0.6 сек.

Симптом	Вероятная причина	Способ проверки
Клин ключа при повороте	Сломанный штифт ротора Засорение секретного механизма	Дефектоскопия личинки Промывка WD-40
Не фиксируется положение "ON"	Износ фиксаторного шарика Поломка стопорной пружины	Разборка корпуса Замер высоты шарика
Руль не блокируется	Деформация блокировочного штока Отсоединение тяги	Проверка хода штока Ревизия креплений

Критичные случаи требуют демонтажа узла: при обломке роторных кулачков, разрушении пластиковых направляющих или коррозии стальных элементов механизма. После разборки обязателен замер износа по контрольным точкам – отклонение более 0.8 мм от номинала указывает на необходимость замены поворотного модуля. Сборку проводят с применением термостойкой смазки (например, Molykote EM-50L), избегая ее попадания на контактные группы.

Проверка сопротивления на контактах мультиметром

Перед проверкой отключите минусовую клемму аккумулятора и снимите пластиковую защитную панель под рулевой колонкой. Демонтируйте замок зажигания, отсоединив электрический разъем. Переведите мультиметр в режим измерения сопротивления (Ω) с диапазоном 0-200 Ом. Обнулите показания прибора при замкнутых щупах.

Определите назначение контактов разъема замка по электрической схеме Рено Логан. Основные проверяемые цепи: управление стартером (контакт 50), питание бортовой сети (контакт 30), зажигание (контакт 15), габариты (контакт P). Используйте техническую документацию для точной идентификации пинов.

Последовательность измерений

Установите ключ в положение "OFF". Проверьте сопротивление между:
- Контакт 30 и масса: должно быть ∞ (обрыв)
- Контакт 15 и масса: ∞
Переключите ключ в "ACC". Зафиксируйте значения:
- Контакт 30-P: ≈0 Ом
- Контакт 15-масса: ∞
Поверните ключ в "ON". Проверьте:
- Контакт 30-15: ≈0 Ом
- Контакт 30-P: ≈0 Ом
В положении "START" измерьте:
- Контакт 30-50: ≈0 Ом
- Контакт 30-15: ≈0 Ом

Нулевое сопротивление (≈0-0.5 Ом) указывает на исправность контактной группы. Бесконечное сопротивление (∞) должно наблюдаться только в отключенных положениях ключа. Значения 2-10 Ом сигнализируют о подгорании контактов, требующем чистки или замены замка.

Положение ключа	Проверяемая пара	Норма (Ом)
OFF	30-масса	∞
ACC	30-P	0-0.5
ON	30-15	0-0.5
START	30-50	0-0.5

При обнаружении отклонений снимите контактную группу с механической части замка. Проведите зачистку подгоревших площадок мелкой наждачной бумагой. При сильной эрозии или деформации контактов установите новый блок. После сборки повторите замеры.

Признаки износа контактной группы (подгаршие дорожки)

Основным симптомом подгорания контактных дорожек является нестабильная работа замка зажигания при повороте ключа. Водитель ощущает рывки или полное отсутствие реакции при попытке запуска двигателя, хотя стартер исправен. Иногда требуется многократно проворачивать ключ в положение "старт", чтобы добиться срабатывания.

Ярким признаком служит частичная потеря функциональности: например, отказ работы отдельных режимов (ACC, ON или START) при сохранении других. Часто это сопровождается хаотичным отключением приборной панели, фар или магнитолы при движении ключа в замке. Визуальный осмотр выявляет локальные потемнения или эрозию токопроводящих секторов.

Характерные проявления неисправности

Пропадание контакта в положении "ON" - гаснут контрольные лампы на приборной панели при удержании ключа в рабочем положении
Необходимость покачивания ключа - для активации стартера или бортовых потребителей требуется двигать ключ в гнезде
Самопроизвольное отключение зажигания - двигатель глохнет при вибрации или на неровностях из-за потери контакта
Локальный перегрев - появление запаха гари или оплавления пластика вокруг замка при длительной эксплуатации

Симптомы поломки личинки замка (ключ не проворачивается)

Основным признаком неисправности личинки является полная или частичная блокировка поворота ключа в замке зажигания. Ключ может застревать в одном из положений (LOCK, ACC, ON), не позволяя активировать стартер или вернуться в исходное состояние.

Проблема часто сопровождается механическим заклиниванием, когда приложение чрезмерного усилия к ключу не дает результата либо приводит к повреждению секретного механизма. Иногда неисправность прогрессирует постепенно, начиная с временных "заеданий".

Характерные проявления

Тугое проворачивание - ключ движется рывками с ощутимым сопротивлением по всем позициям
Частичная блокировка - невозможность перевести ключ в определенное положение (чаще всего в START)
Самопроизвольное возвращение - ключ не фиксируется в режиме ON, соскальзывая обратно в ACC
Отсутствие щелчков - при повороте не слышны характерные звуки срабатывания механических фиксаторов
Деформация ключа - видимый изгиб или повреждение металла вследствие приложения избыточного усилия

Самостоятельная разборка корпуса замка зажигания

Перед началом демонтажа отсоедините минусовую клемму аккумулятора для предотвращения короткого замыкания. Снимите пластиковую декоративную накладку рулевой колонки, открутив крепежные винты или аккуратно поддев фиксаторы плоской отверткой.

Снимите контактную группу проводов с тыльной части замка, нажав на фиксатор разъема. Ослабьте крепежные винты или болты, удерживающие корпус замка на кронштейне рулевой колонки, используя торцовый ключ или головку подходящего размера.

Последовательность разборки корпуса

Извлеките механизм замка из кронштейна колонки, осторожно выдвигая его по направлению к приборной панели
Найдите и выкрутите винты, скрепляющие две половинки пластикового корпуса (обычно расположены по торцам)
Аккуратно разделите корпус на верхнюю и нижнюю части, поддевая швы плоской отверткой
Извлеките личинку замка с поворотным механизмом, придерживая возвратную пружину

Внимание: При разборке запоминайте позиции всех пружин и шариков – они имеют тенденцию выпадать при раскрытии корпуса. Рекомендуется проводить работы на чистой поверхности с хорошим освещением.

Элемент	Особенности демонтажа
Поворотный кулачок	Фиксируется стопорным кольцом – снимается тонкой отверткой
Контактная группа	Отсоединяется после снятия защитной крышки
Противоворсный штифт	Выбивается тонким пробойником со стороны скважины ключа

Проверьте состояние токопроводящих дорожек на контактной группе – частой причиной неисправности становятся окисления или подгоревшие участки. При сборке смажьте поворотный механизм термостойкой литиевой смазкой, избегая попадания состава на электрические контакты.

Чистка и смазка механизма поворотного кулачка

Поворотный кулачок замка зажигания Рено Логан содержит подвижный металлический штифт, взаимодействующий с фиксатором рулевой колонки. Со временем внутрь корпуса проникает пыль, грязь и стареющая заводская смазка, что приводит к заеданию штифта, затрудненному повороту ключа или его заклиниванию. Регулярное обслуживание этого узла предотвращает данные проблемы.

Процедура требует демонтажа замка зажигания с автомобиля. После снятия пластиковых кожухов рулевой колонки замок откручивается от кронштейна. Необходимо отсоединить электрический разъем и вынуть устройство целиком для безопасного и удобного проведения работ на верстаке.

Порядок выполнения работ

Разборка замка: Выкрутите крепежные винты на корпусе замка. Аккуратно снимите заднюю крышку с контактной группой, отсоединив ее разъем (при необходимости). Основной цилиндр с поворотным кулачком останется в передней части.
Извлечение кулачка: Извлеките стопорное кольцо или штифт (зависит от модификации), удерживающее поворотный кулачок в корпусе. Осторожно выньте кулачок вместе с возвратной пружиной.
Чистка компонентов:
- Тщательно промойте кулачок, его посадочное гнездо в корпусе и пружину в очистителе карбюратора или WD-40.
- Удалите всю старую, засохшую смазку и загрязнения жесткой неметаллической щеткой или ветошью.
- Продуйте детали сжатым воздухом до полного высыхания.
Смазка:
- Нанесите тонкий слой специальной пластичной смазки на все трущиеся поверхности:
  - Направляющие и боковые грани кулачка
  - Внутренние поверхности гнезда в корпусе
  - Центральный штифт кулачка и его пружину
- Используйте только смазки, рекомендованные для замков зажигания или электромеханических узлов (например, Molykote EM-50L, Liqui Moly Hochtemperatur-Fett). Избегайте густых литиевых смазок и масел.
Сборка и установка:
1. Поместите возвратную пружину на место.
2. Установите поворотный кулачок в корпус, совместив его пазы с фиксаторами.
3. Закрепите кулачок стопорным кольцом или штифтом.
4. Соберите корпус замка, установите заднюю крышку с контактной группой и затяните винты.
5. Смажьте внешнюю личинку замка (место вставки ключа) графитовой смазкой-спреем.
6. Установите замок на автомобиль, подключите разъем, закрепите кожухи.

Важно: Избегайте попадания смазки на контактную группу и электрические разъемы! Излишки смазки внутри механизма притягивают пыль и могут вызвать заедание. Проверьте плавность поворота ключа во всех положениях до установки замка на автомобиль.

Замена контактной группы без смены личинки

Замена контактной группы замка зажигания Рено Логан выполняется при сохранении работоспособности механической части (личинки). Это целесообразно при проблемах с электрикой: нестабильная работа приборов, самопроизвольное отключение зажигания или невозможность запуска двигателя при исправных системах.

Процедура требует частичной разборки рулевой колонки и аккуратности при демонтаже компонентов. Обязательно отсоедините минусовую клемму аккумулятора перед началом работ.

Порядок выполнения работ

Снимите нижний кожух рулевой колонки (2 фиксатора и 3 винта под крестовую отвертку).
Открутите крепежные винты декоративной накладки замка зажигания.
Переведите ключ в положение "ACC" (первое фиксированное положение).
Через технологическое отверстие в корпусе замка нажмите фиксатор личинки тонкой отверткой.
Извлеките личинку с ключом из корпуса замка зажигания.
Отсоедините электрический разъем контактной группы.
Выкрутите два крепежных винта, удерживающих контактную группу в корпусе.
Демонтируйте старую контактную группу движением в сторону рулевого колеса.
Установите новую контактную группу, совместив шлицы с посадочным гнездом.
Зафиксируйте группу винтами и подключите разъем проводки.
Вставьте личинку в корпус до характерного щелчка фиксатора.
Соберите кожухи в обратной последовательности.

После подключения аккумулятора проверьте работу во всех положениях ключа: блокировка руля, "ACC", "ON" и "START". Убедитесь в отсутствии самопроизвольного отключения приборной панели.

Установка новой личинки и адаптация родных ключей

Замена личинки замка зажигания выполняется при утере ключей или износе механизма. Процесс требует аккуратности: снимите пластиковый кожух рулевой колонки, открутите крепежные винты замка и извлеките старую личинку вместе с контактной группой. Новую деталь устанавливают в обратном порядке, совмещая фиксаторы с пазами на корпусе.

После монтажа личинки необходима адаптация электронной системы иммобилайзера. Подключите диагностическое оборудование (например, Renault Can Clip) к разъёму OBD-II. В меню выберите "Зажигание" → "Программирование ключей" → "Добавление существующих меток". Система запросит ввод мастер-кода из карты владельца или сервисной базы.

Процедура адаптации ключей

Вставьте первый обученный ключ в замок, включите зажигание на 10 секунд
Выключите зажигание, извлеките ключ и сразу вставьте второй
Повторите цикл включения/выключения для всех ключей (макс. 5 штук)
Подтвердите обучение через диагностический сканер

Важно: Все ключи программируются за одну сессию. Если оригинальный ключ утерян, его необходимо удалить из памяти иммобилайзера через меню "Удаление меток" для предотвращения несанкционированного запуска.

Компонент	Требование
Личинка замка	Артикул, совместимый с годом выпуска авто
Диагностическое оборудование	Renault Can Clip или аналог с поддержкой иммобилайзера
Мастер-код	4-значный PIN из карты владельца или дилерской базы

Без адаптации двигатель заведется, но заглохнет через 2-3 секунды – иммобилайзер блокирует подачу топлива при нераспознанной метке. При утере всех ключей потребуется перепрошивка ЭБУ двигателя и нового иммобилайзера.

Монтаж замка в рулевую колонку: позиционирование

Правильное позиционирование замка зажигания относительно рулевой колонки и крепежных точек критично для корректной работы противоугонного механизма и системы блокировки руля. Необходимо добиться совпадения технологических отверстий в корпусе замка с фиксирующими штифтами на колонке, обеспечив при этом беспрепятственное движение ключа во всех положениях.

Конструкция предусматривает установку замка в строго определенной ориентации благодаря асимметричным пазам и выступам на его корпусе. Нарушение этого правила приведет к невозможности фиксации устройства стопорными болтами или некорректному зацеплению с механизмом блокировки рулевого вала.

Ключевые этапы позиционирования

Совместите маркировочную метку на корпусе замка (обычно точка или стрелка) с контрольной риской на рулевой колонке
Убедитесь, что фигурные выступы на тыльной части корпуса вошли в соответствующие пазы колонки без перекосов
Проверьте совпадение отверстий под крепежные болты с резьбовыми каналами в колонке

Элемент конструкции	Требование к позиционированию
Антенный кольцевой адаптер	Должен плотно охватывать личинку замка без зазоров
Кулачок блокировки руля	Должен свободно входить в зацепление с ответным пазом вала
Электрический разъем	Ориентируется строго вниз для подключения жгута проводки

После предварительной установки проверьте ход ключа во всех положениях (ACC, ON, START), убедившись в отсутствии заеданий. Фиксацию замка выполняйте только штатными болтами с пластиковыми втулками-предохранителями, которые предотвращают несанкционированный демонтаж.

Фиксация корпуса стопорными штифтами

Корпус замка зажигания Рено Логан крепится к кронштейну рулевой колонки посредством двух подпружиненных стопорных штифтов. Данные штифты расположены симметрично на боковых поверхностях корпуса и входят в ответные пазы кронштейна при установке узла.

При монтаже штифты автоматически защелкиваются под действием пружин, обеспечивая жесткую фиксацию без возможности смещения. Фиксаторы выполнены из металла и имеют скошенную форму, что облегчает установку корпуса при совпадении отверстий с направляющими кронштейна.

Особенности демонтажа

Для снятия корпуса необходимо одновременно отжать оба штифта через технологические отверстия в кожухе рулевой колонки. Требуется использование специального инструмента или тонкой отвертки:

Визуально определить расположение фиксаторов через смотровые окна
Ввести инструмент параллельно оси штифта
Подать фиксатор внутрь корпуса до характерного щелчка
Повторить операцию для второго штифта

Критические эксплуатационные факторы:

Износ пружин - приводит к самопроизвольному расфиксации
Деформация штифтов - возникает при неаккуратном демонтаже
Коррозия - нарушает плавность работы механизма

Характеристика	Параметр
Диаметр штифта	4.5 мм
Ход пружины	3.2 мм
Усилие фиксации	8-12 Н

Правильное подключение электрического разъема

Неверное соединение контактов разъема замка зажигания приводит к коротким замыканиям, отказам электросистем и риску повреждения блока управления двигателем. Точное соответствие пинов гарантирует корректную передачу сигналов между замком, стартером, генератором и цепями питания бортовой сети.

На Рено Логан применяется 6-контактный разъем типа AMP SuperSeal с фиксатором. Контакты расположены в два ряда (3x2), каждый провод имеет цветовую маркировку согласно схеме производителя. Обязательно сверьтесь с сервисной документацией конкретной модификации, так как распиновка отличается для версий с иммобилайзером и без.

Алгоритм подключения

Обесточьте бортовую сеть: снимите клемму «–» с АКБ.
Очистите гнезда разъема от окислов сжатым воздухом и контактным очистителем.
Совместите метки на корпусе разъема и замка (треугольный ключ-выступ с пазом).
Без усилия вставьте разъем до характерного щелчка фиксатора.
Проверьте отсутствие перегибов проводов и надежность посадки колодки.

Цвет провода	Назначение контакта	Напряжение
Красный	Постоянный +12В от АКБ	12V
Желтый	Питание при ACC	12V (ключ в I позиции)
Синий	Питание при ON	12V (ключ в II/III позиции)
Черный	Управление стартером	12V (только в III позиции)
Коричневый	Сигнал иммобилайзера	CAN-шина
Белый	Масса	0V

Критические ошибки: перепутанные контакты +12В и массы вызывают оплавление изоляции, а подключение управляющих цепей к линии постоянного питания выводит из строя реле стартера. Обязательно проверьте мультиметром отсутствие КЗ между соседними пинами перед установкой АКБ.

Тестирование режимов работы после установки

После монтажа замка зажигания в Рено Логан критически важно выполнить полную проверку всех его режимов работы перед окончательной сборкой панели приборов и началом эксплуатации. Это гарантирует корректность установки, отсутствие механических помех и правильное функционирование электрических цепей.

Перед началом тестирования убедитесь, что аккумуляторная батарея подключена, рычаг коробки передач находится в нейтральном положении, а стояночный тормоз активирован. Вставьте ключ в новый замок зажигания.

Порядок проверки режимов

Последовательно проворачивайте ключ во все положения, задерживаясь в каждом, и контролируйте реакцию автомобиля:

Положение "LOCK" (Стоп, 0):
- Ключ должен извлекаться только в этом положении.
- Рулевая колонка должна надежно блокироваться (попробуйте повернуть руль после извлечения ключа).
- Контрольные лампы на панели приборов не должны светиться.
Положение "ACC" (Accessories, I):
- Проверьте включение потребителей: магнитола, прикуриватель, центральный замок, стеклоподъемники.
- Основные предупреждающие лампы (масло, зарядка АКБ, Check Engine) должны кратковременно загореться и погаснуть.
Положение "ON" (Зажигание, II):
- Убедитесь, что горят (или загорелись и погасли) все необходимые контрольные лампы (включая лампу давления масла, зарядки АКБ, Check Engine, ABS, подушки безопасности).
- Должны быть слышны звуки работы бензонасоса (непродолжительное гудение).
- Стрелки приборов (тахометр, спидометр) должны совершить "прогон" по шкале.
Положение "START" (Стартер, III):
- Плавно поверните ключ в это положение, удерживая его (оно пружинное).
- Двигатель должен уверенно запуститься. Прислушайтесь к звуку работы стартера – он должен быть ровным, без скрежета или задержек.
- После запуска мотора отпустите ключ – он должен автоматически вернуться в положение "ON" (II).

Дополнительные проверки:

Действие	Ожидаемый результат
Плавность хода ключа	Переключение между положениями должно происходить легко, без заеданий или излишнего трения.
Фиксация ключа	Ключ должен надежно удерживаться в положениях LOCK, ACC, ON и не выпадать.
Возврат из START	Ключ должен без задержек и усилий возвращаться в положение ON после запуска двигателя.
Блокировка руля	Руль должен блокироваться только при извлеченном ключе из положения LOCK.

Если все режимы работают корректно, отсутствуют заедания ключа, посторонние шумы, а электрические потребители включаются/выключаются как положено, установку замка зажигания можно считать успешной. Особое внимание уделите надежности блокировки рулевой колонки – это критически важная функция безопасности.

Регулировка глубины посадки замка в колонке

Регулировка глубины посадки замка зажигания в рулевой колонке необходима для обеспечения правильного взаимодействия механизма блокировки руля (ретардера) с фиксирующим штифтом замка. Эта процедура напрямую влияет на легкость поворота ключа, фиксацию руля в положении "LOCK" и предотвращение самопроизвольного выскальзывания ключа из скважины.

Некорректная глубина установки приводит к заеданию ключа при переключении режимов, затрудненному извлечению из замка или отсутствию блокировки рулевого вала. Также возможны посторонние механические шумы (скрежет, щелчки) при повороте ключа из-за частичного контакта элементов ретардера.

Порядок выполнения регулировки

Для регулировки потребуется: торцевой ключ на 10 мм, крестовая отвертка и шестигранник T20. Предварительно снимите декоративные кожухи рулевой колонки, обеспечив доступ к монтажному кронштейну замка.

Ослабьте два крепежных болта на кронштейне крепления замка, не выкручивая их полностью.
Плавно перемещайте корпус замка вдоль оси рулевого вала, проверяя ход ключа в каждом промежуточном положении:
- В положении "OFF" ключ должен извлекаться без усилий
- В "LOCK" руль обязан надежно блокироваться с характерным щелчком
Зафиксируйте положение замка при соблюдении условий:
- Плавный поворот ключа во всех режимах
- Отсутствие люфта корпуса при покачивании
- Срабатывание блокировки руля только в "LOCK"
Равномерно затяните крепежные болты моментом 8-10 Н·м во избежание перекоса.

После установки кожухов выполните тестовый цикл: 5-10 поворотов ключа с проверкой фиксации руля. При повторном возникновении проблем регулировку следует провести повторно с более точной юстировкой положения.

Сборка пластиковых элементов рулевой колонки

После установки замка зажигания в посадочное место на рулевой колонке приступают к монтажу пластиковых защитных кожухов. Нижняя часть кожуха фиксируется на металлическом каркасе колонки при помощи защелок, обеспечивая плотное прилегание к корпусу замка зажигания. Требуется тщательно совместить технологические выступы на кожухе с ответными пазами на кронштейнах колонки для исключения перекосов.

Верхний кожух устанавливается поверх нижнего, соединяясь с ним посредством пластиковых фиксаторов по периметру. Особое внимание уделяется зоне вокруг выключателя поворотов и рычага стеклоочистителей – здесь предусмотрены усиленные защелки и направляющие штыри. Обязательно проверяется свободный ход рычагов управления после сборки, отсутствие их затирания о внутренние поверхности кожухов.

Ключевые этапы и требования

Контроль положения фиксаторов: Все клипсы должны защелкнуться с характерным звуком
Проверка зазоров: Между верхним и нижним кожухом допускается равномерный зазор не более 0.5 мм
Совмещение отверстий: Обязательное выравнивание крепежных проушин перед фиксацией саморезами

Элемент	Тип крепления	Особенности монтажа
Нижний кожух	Защелки + 2 самореза	Требует предварительной фиксации передних зажимов
Верхний кожух	Защелки по контуру	Монтируется после подключения разъемов управления
Декоративная накладка	Скользящие пазы	Устанавливается в последнюю очередь с усилием до щелчка

Завершающим этапом становится установка декоративной заглушки в зоне замка зажигания, которая маскирует монтажные швы и обеспечивает эстетичный вид. При сборке избегают чрезмерных усилий при соединении деталей во избежание поломки хрупких пластиковых фиксаторов.

Проблема заклинивания ключа в положении "LOCK"

Заклинивание ключа в позиции "LOCK" на Рено Логан часто связано с механическим износом или загрязнением внутренних компонентов замка зажигания. Основной причиной является нарушение работы блокировочного механизма, который удерживает ключ до переключения АКПП в режим "P" или выжима педали сцепла на МКПП. Со временем пыль, металлическая стружка и недостаток смазки приводят к заеданию штифтов и пружин.

Эксплуатационные факторы усугубляют проблему: использование тяжелых брелоков создает нагрузку на цилиндр, а резкие повороты руля при вынутом ключе вызывают смещение запирающего штока. Особенно критично состояние контактов противоугонного соленоида – при его поломке ключ физически не может быть извлечен из скважины из-за блокировки поворотного кулачка.

Диагностика и решения

Последовательность действий при заклинивании:

Проверка селектора АКПП – убедиться в полном включении режима "P"
Коррекция рулевого колеса – слегка повернуть руль влево-вправо с одновременным покачиванием ключа
Экстренная разблокировка – нажатие кнопки аварийного разблокировщика (расположена под пластиковой накладкой рулевой колонки)

Если простые методы не помогают, требуется разборка замка. Критичные узлы для очистки и смазки:

Поворотный кулачок с фиксаторами
Блокировочный шток соленоида
Направляющие штифты личинки

Признак	Поврежденный элемент	Решение
Ключ не проворачивается	Замок руля	Смазка механизма WD-40
Заедание при извлечении	Соленоид блокировки	Замена катушки соленоида
Щелчки при проворачивании	Сломаны штифты личинки	Установка нового цилиндра

Профилактически рекомендуется раз в 2 года очищать личинку замка спецсредствами (например, Liqui Moly Lock-Spray) и избегать боковых нагрузок на ключ. При частых повторениях проблемы необходима замена поворотного механизма в сборе – износ рабочих поверхностей приводит к необратимым деформациям.

Отсутствие питания при повороте ключа в положение "ON"

При активации зажигания в позицию "ON" отсутствует реакция приборной панели, не запускается бензонасос и не работают системы управления двигателем. Автомобиль не реагирует на попытки запуска стартера при дальнейшем повороте ключа.

Проблема указывает на разрыв цепи питания основных потребителей. Требуется последовательная проверка элементов электросистемы, начиная с источника напряжения и защитных компонентов.

Ключевые причины неисправности

Основные источники проблемы:

Разряженный АКБ - напряжение ниже 11.5В
Окисление клемм батареи или плохой контакт массы
Перегоревшие предохранители:
- F3 (15А) - цепь зажигания
- F9 (10А) - контроллер ЭСУД
- F37 (30А) - главное реле
Неисправность замка зажигания:
- Износ контактной группы
- Обрыв проводов в роторном механизме

Дополнительные факторы:

Реле электробензонасоса	Отсутствие питания на контактах 85/86
Главное реле (реле фары)	Выход из строя катушки или контактов
Обрыв CAN-шины	Повреждение проводки к ЭБУ

Диагностика выполняется методом исключения: проверка напряжения мультиметром в контрольных точках цепи зажигания. Особое внимание уделяется контактам красного (постоянный +12В) и черно-желтого (питание в ON) проводов на разъеме замка.

Самопроизвольное выключение зажигания на ходу

Основной причиной самопроизвольного выключения зажигания на ходу является нарушение контакта в цепи замка из-за износа или повреждения его внутренних компонентов. Механическое разрушение контактной группы или токопроводящих дорожек приводит к прерыванию подачи напряжения на бортовую сеть при вибрациях или изменении положения ключа во время движения.

Критическим фактором выступает перегрев контактов замка зажигания, вызванный повышенным сопротивлением в местах соединений. Нагар на токопроводящих поверхностях увеличивает переходное сопротивление, провоцируя термическую деградацию пластиковых элементов и потерю упругости пружинных контактов.

Диагностируемые неисправности

Износ контактной группы – искрение и подгорание контактов при коммутации силовых цепей
Деформация корпуса замка – нарушение геометрии из-за перегрева или механических нагрузок
Ослабление фиксации ключа – самопроизвольное возвращение в положение "ACC"
Короткое замыкание в проводке – срабатывание защиты при замыкании "массы" на силовые линии

Симптом	Проверяемый узел
Мгновенное отключение приборной панели	Первичная цепь замка (контакты 30-87)
Постепенное затухание электросистем	Клеммные соединения на колодке замка
Отключение при проезде неровностей	Механизм фиксации ротора

Для подтверждения неисправности выполняют замер сопротивления между контактами замка в рабочих положениях. Отклонение от номинала 0.1-0.5 Ом свидетельствует о необходимости замены контактного узла. Обязательной проверке подлежит момент фиксации ключа в позиции "ON" – свободный ход более 3° требует ремонта механизма.

Нехарактерные щелчки при повороте ключа

Посторонние щелчки в замке зажигания Рено Логан часто сигнализируют о проблемах с электрической частью системы старта. Звуки могут возникать из-за нарушения контактов в реле стартера, неисправности втягивающего реле, износа контактной группы замка или критического разряда АКБ. Характерный признак – повторяющиеся быстрые щелчки вместо однократного срабатывания при запуске двигателя.

Игнорирование таких симптомов приводит к невозможности запуска двигателя, прогрессирующему повреждению стартера или полному выходу из строя электрооборудования. Диагностику начинают с проверки напряжения на клеммах аккумулятора под нагрузкой и визуального осмотра контактов на предмет коррозии или ослабления креплений.

Основные причины и методы диагностики

Для точного определения источника щелчков последовательно проверяют компоненты:

Аккумулятор (напряжение холостого хода ≥12.5В, под нагрузкой ≥9.6В)
Силовые контакты реле стартера (тест мультиметром на падение напряжения)
Колодку проводов на замке зажигания (окисление, нарушение фиксации)
Механический привод ключа (заедание, повреждение шлицев)

Критичные признаки при диагностике:

Симптом	Вероятная неисправность
Щелчки + тускнеющая панель приборов	Разряженный АКБ или плохой контакт массы
Одиночный щелчок без запуска стартера	Залипание втягивающего реле, обгоревшие пятаки
Щелчки при попытке вернуть ключ	Механическое разрушение личинки замка

При выявлении проблем с контактной группой или реле требуется замена узла. Коррозию на клеммах АКБ устраняют зачисткой и обработкой токопроводящей смазкой. Если щелчки сопровождаются полным отключением электроники – проверяют целостность провода массы от АКБ к кузову.

Профилактическая обработка личинки графитовой смазкой

Графитовая смазка – оптимальное решение для обслуживания личинки замка зажигания благодаря уникальным свойствам материала. Она не притягивает пыль, не застывает на морозе и не образует липких отложений при длительной эксплуатации, обеспечивая плавность хода ключа без риска заклинивания механизма.

Обработку проводят при первых признаках тугого проворачивания ключа или в рамках сезонного обслуживания автомобиля. Процедура требует минимального количества материала: избыток смазки приведет к загрязнению контактов и нарушению работы противоугонного механизма.

Технология нанесения

Очистите ключ и замочную скважину сжатым воздухом
Нанесите 2-3 капли жидкой графитовой смазки на рабочую часть ключа
Вставьте и плавно проверните ключ 5-7 раз для распределения состава
Удалите излишки салфеткой с поверхности личинки

Важные ограничения:

Запрещено использовать WD-40, масла и литол – они растворяют заводскую смазку
Избегайте аэрозолей – распылитель может залить электрические контакты
Не применяйте твердые смазки – частицы забьют штифты

Периодичность	Каждые 30 000 км или 1 раз в 2 года
Риск при отсутствии обработки	Истирание штифтов, поломка ключа, блокировка замка
Признаки пересыхания	Скрежет, необходимость прилагать усилия при повороте

Недопустимость использования тяжелых брелоков

Использование массивных брелоков или связки ключей в замке зажигания Рено Логан создает значительную нагрузку на его механические компоненты. Вес постоянно воздействует на цилиндр замка, особенно во время движения по неровным дорогам, когда возникают вибрации и рывки.

Постепенно это приводит к деформации и ускоренному износу поворотного штифта, который передает усилие от ключа к контактной группе. Нарушается плавность хода ключа, появляется люфт или заедание, а в критических случаях возможна полная блокировка цилиндра.

Основные последствия перегрузки:

Износ штифта поворотного механизма - Искривление или поломка детали, отвечающей за вращение контактной группы
Деформация личинки замка - Нарушение точности позиционирования внутренних компонентов
Разрушение контактной группы - Преждевременное подгорание или залипание контактов из-за вибраций
Обрыв проводов - Повреждение электрической части из-за постоянного механического напряжения

Рекомендуется использовать ключ зажигания отдельно или с минимально легким брелком. Для дополнительных ключей и аксессуаров применяйте отдельное кольцо, которое отсоединяется перед вставкой ключа в замок.

Подбор оригинальных запчастей по коду Renault

Для точного подбора оригинального замка зажигания Рено Логан требуется уникальный код запчасти, нанесенный на корпус изделия или указанный в сопроводительной документации. Этот код гарантирует полное соответствие детали модели автомобиля по электрическим параметрам, механической совместимости и системе иммобилайзера.

Использование сторонних аналогов без верификации кода может вызвать отказ системы запуска, блокировку иммобилайзера или повреждение электронных модулей. Код позволяет идентифицировать актуальные модификации детали, исключая ошибки совместимости при рестайлингах или смене поколений авто.

Практические методы поиска по коду

Расшифровка VIN: Официальные дилерские системы (Renault Dialogys) определяют код через 17-значный идентификатор кузова, привязывая его к конкретной комплектации
Онлайн-каталоги: Платформы типа Catcar.info или Originalrenaultparts.ru допускают поиск по коду, отображая схему установки и взаимозаменяемые артикулы
Физическая маркировка: Код формата 8200 XXXXX XX наносится лазером на корпус замка (требуется демонтаж рулевого кожуха для визуализации)

Тип кода	Пример	Где найти
Основной артикул	8200307913	На корпусе замка, в ЭБУ иммобилайзера
Альтернативный код	8200307913R	В каталогах поставщиков (обозначает модернизацию)

Верификация перед покупкой: Уточняйте актуальность кода через официальные сервисные бюллетени Renault. Коды устаревших версий (например, 8200307913) часто заменяются ревизиями с литерой «R» в суффиксе, требующими перепрограммирования ключей.

Совместимость аналогов замка зажигания для Рено Логан

Оригинальные замки зажигания Рено Логан производятся Valeo, но рынок предлагает совместимые аналоги от Vemo и Autlog. Эти аналоги позиционируются как прямые замены, однако различия в качестве материалов, точности изготовления и комплектации могут влиять на долговечность и корректность работы системы.

При выборе аналога критически важно учитывать совместимость с конкретной моделью и годом выпуска автомобиля, так как конструкция замка и разъемы могут отличаться между поколениями Логана. Несоответствие может привести к проблемам с установкой, отказом иммобилайзера или нарушением контактов в электроцепи.

Сравнительный анализ аналогов

Производитель	Совместимость	Надежность	Ценовой диапазон	Ключевые особенности
Valeo	Полная (оригинал)	Высокая	Премиум	Идеальная посадка, заводские допуски, комплект с чипованным ключом
Vemo	Для указанных поколений*	Средняя	Средний	Часто требует подгонки контактов, возможны вариации разъемов
Autlog	Для указанных поколений*	Средняя/ниже средней	Бюджетный	Риск люфта цилиндра, упрощенная электроника

*Обязательные условия: Vemo и Autlog совместимы только с моделями, явно указанными в каталогах производителей. Для Логана 1 поколения (2004-2015) ассортимент шире, для Логана 2 (с 2015 г.) выбор ограничен, особенно для модификаций с усилителем руля.

Риски при установке аналогов:

Необходимость перепиновки разъёма или доработки креплений
Быстрый износ личинки или подшипников
Некорректная работа противоугонных функций (иммобилайзер)
Затрудненный поворот ключа при низких температурах

Моменты затяжки крепежных элементов при установке

Соблюдение регламентированных моментов затяжки критически важно для обеспечения безопасной работы замка зажигания. Превышение усилий может привести к деформации корпуса или крепежных элементов, а недостаточная затяжка вызовет люфт деталей и нарушение контактов.

При монтаже замка зажигания на Renault Logan используйте динамометрический ключ и придерживайтесь следующих значений:

Элемент крепления	Момент затяжки (Н·м)
Болты фиксации замка к кронштейну	8
Гайки крепления кронштейна к рулевой колонке	25
Клеммные гайки электрических разъемов	4

Критические признаки необходимости замены замка зажигания

Игнорирование неисправностей замка зажигания способно спровоцировать внезапную остановку двигателя во время движения, блокировку рулевой колонки или полную потерю контроля над электросистемами автомобиля. Своевременная диагностика критических симптомов предотвращает аварийные ситуации и дорогостоящий ремонт смежных узлов.

Эксплуатация Рено Логан с дефектным замком создает риски короткого замыкания, возгорания проводки или невозможности запуска двигателя в экстренных случаях. Механические повреждения внутренних компонентов прогрессируют нелинейно – от первых симптомов до полного отказа может пройти менее 100 км пробега.

Неотложные симптомы для замены

Ключ не поворачивается или требует экстремального усилия при проворачивании, сопровождаемого скрежетом/щелчками
Самопроизвольное выключение зажигания во время движения с блокировкой руля
Отсутствие контакта в положениях ACC/ON/START (не загорается панель приборов, не работает стартер)
Зависание ключа в замке после остановки двигателя или невозможность извлечь ключ из скважины

Признак	Последствия игнорирования
Искры/запах гари при повороте ключа	Расплавление контактной группы, возгорание проводки
Нестабильная работа фар, дворников, поворотников	Отказ систем безопасности при движении
Требование покачивать ключ для запуска	Поломка личинки, блокировка рулевой колонки

Проверьте контакты разъёмов – окисление проводов может имитировать неисправность замка
Исключите повреждение ключа – деформированные бороздки вызывают аналогичные симптомы
Замерьте напряжение на контактах 30/1 и 30/2 в положении ON (отсутствие 12V подтверждает износ контактной части)

Список источников

При подготовке технических материалов критически важно опираться на проверенную и точную информацию, особенно когда речь идет об устройстве систем безопасности автомобиля. Достоверные источники исключают риски распространения ошибочных данных, которые могут привести к неправильной эксплуатации или ремонту узлов транспортного средства.

Для раскрытия темы использовались специализированная документация от производителя, профильные технические руководства и экспертные публикации. Это обеспечивает корректное описание конструктивных особенностей и рабочих процессов компонентов.

Основные источники информации

Официальное руководство по ремонту и техническому обслуживанию Renault Logan (издание Renault Group)
Каталог электрооборудования Renault Logan (оригинальное пособие по электрическим схемам)
Учебно-методические материалы по устройству автомобильных систем зажигания (автор В.П. Белов)
Технический бюллетень "Особенности эксплуатации электрооборудования в автомобилях Renault"
Протоколы испытаний компонентов замка зажигания от НИИ автоэлектроники
Статьи из отраслевого журнала "Автоэлектроника и системы управления" (раздел "Анализ отказов")
