Коробка передач автомобиля - устройство, работа и функции

Статья обновлена: 18.08.2025

Коробка передач – критически важный агрегат в конструкции любого автомобиля с двигателем внутреннего сгорания. Ее основная задача заключается в преобразовании крутящего момента от двигателя и его передаче на ведущие колеса.

Назначение коробки передач состоит в изменении передаточного числа между двигателем и колесами. Это позволяет оптимально использовать мощность мотора в разных условиях движения: трогании с места, разгоне, движении на подъем или с высокой скоростью.

Устройство различных типов коробок передач (механических, автоматических, роботизированных, вариаторов) имеет существенные отличия. Однако все они содержат набор шестерен или других механизмов, образующих ступени с разным передаточным отношением.

Принцип работы основан на выборе водителем или электроникой нужной передачи. Переключение ступеней изменяет соотношение скорости вращения коленчатого вала двигателя и скорости вращения колес, обеспечивая эффективное использование мощности двигателя во всем диапазоне скоростей автомобиля.

Чем отличаются механические (МКПП) и автоматические (АКПП) коробки

Главное отличие заключается в способе управления переключением передач. В МКПП водитель самостоятельно выбирает и включает нужную передачу механическим рычагом, одновременно выжимая педаль сцепления для разъединения двигателя и трансмиссии. В АКПП этот процесс полностью автоматизирован – электронный блок управления анализирует скорость, нагрузку и положение педали акселератора, самостоятельно переключая передачи без участия водителя.

Принципиально различается и конструкция. МКПП состоит из набора шестерёнчатых пар, валов (первичного, вторичного, промежуточного) и механизма сцепления с фрикционным диском. АКПП использует более сложную схему: основными компонентами являются гидротрансформатор (заменяющий сцепление и передающий крутящий момент через жидкость) и планетарные редукторы с пакетами фрикционов, управляемыми гидравлической системой под контролем электроники.

Критерий	МКПП	АКПП
Управление сцеплением	Ручное (педаль сцепления)	Автоматическое (гидротрансформатор)
Участие водителя	Активное (выбор и включение передачи)	Минимальное (выбор режима: D, R, P, N)
Эффективность (КПД)	Выше (меньше потерь энергии)	Ниже (потери в гидротрансформаторе)
Расход топлива	Обычно ниже	Обычно выше (кроме современных преселективных АКПП)
Ремонтопригодность и стоимость обслуживания	Выше / Дешевле	Ниже / Дороже
Комфорт при движении	Требует навыков, особенно в пробках	Проще для новичков, удобнее в плотном потоке

Ключевые компоненты механической коробки передач

Картер служит основным корпусом коробки передач, обеспечивающим герметичность и защиту внутренних компонентов от загрязнений. В нем также размещается смазывающее масло, необходимое для снижения трения и охлаждения деталей в процессе работы.

Входной (первичный) вал напрямую соединен со сцеплением и передает крутящий момент от двигателя. Выходной (вторичный) вал взаимодействует с карданным валом или приводами колес, передавая преобразованный момент. Промежуточный вал обеспечивает постоянное зацепление шестерен для передачи вращения между первичным и вторичным валами.

Основные элементы конструкции

• Шестерни: Набор зубчатых колес разного диаметра на валах, формирующих передаточные числа для каждой скорости.
• Синхронизаторы: Устройства с фрикционными конусами и блокирующими кольцами, выравнивающие скорость вращения валов и шестерен перед включением передачи.
• Муфты переключения: Подвижные элементы на шлицах вторичного вала, соединенные с вилками. Фиксируют выбранную шестерню на валу для передачи момента.

Механизм выбора передач включает рычаг переключения в салоне, соединенный тросами или тягами с вилками переключения. Вилки перемещают муфты синхронизаторов вдоль валов, активируя нужную пару шестерен.

Компонент	Назначение
Подшипники	Обеспечивают свободное вращение валов, снижая потери на трение
Сальники	Предотвращают утечку масла из картера в местах выхода валов
Вилки переключения	Преобразуют движение рычага в перемещение муфт синхронизаторов

Роль сцепления в переключении передач МКПП

Сцепление выполняет критическую функцию при переключении передач в механической коробке: оно временно разъединяет двигатель и трансмиссию. Когда водитель выжимает педаль сцепления, диски сцепления (ведущий и ведомый) размыкаются, прерывая передачу крутящего момента от коленчатого вала двигателя к первичному валу КПП. Это позволяет без ударных нагрузок и повреждений шестерён перевести рычаг коробки в нейтральное положение или на другую ступень.

Без разрыва потока мощности переключение было бы физически невозможно из-за разницы в скоростях вращения шестерён и высокого сопротивления синхронизаторов. После выбора новой передачи плавное отпускание педали обеспечивает постепенное соединение дисков сцепления, синхронизируя обороты двигателя и валов КПП для безударного включения. Таким образом, сцепление выполняет роль управляемого разъединителя, гарантирующего сохранность механизмов трансмиссии.

Ключевые этапы работы сцепления при переключении

1. Выжим педали → разъединение двигателя и КПП
2. Перевод рычага в нейтраль/на целевую передачу
3. Плавный отпуск педали → синхронизация скоростей вращения
4. Полное замыкание дисков → возобновление передачи момента

Состояние сцепления	Воздействие на трансмиссию
Выжато	Двигатель и КПП разъединены, шестерни свободны для перемещения
Отпущено	Жёсткая связь двигателя с первичным валом КПП

Отказ сцепления (проскальзывание или неполный выжим) вызывает характерные проблемы: хруст шестерён при включении, трудности с выбором передачи или самопроизвольное выключение ступеней. Корректная работа механизма – обязательное условие ресурса синхронизаторов и зубчатых зацеплений КПП.

Как синхронизаторы облегчают включение скорости

Синхронизаторы устраняют разницу в угловых скоростях валов коробки передач перед зацеплением шестерён. При переключении скорости муфта синхронизатора сначала прижимает конусное кольцо к ответному конусу на включаемой шестерне, создавая силу трения. Эта сила выравнивает частоту вращения вала и шестерни без ударного воздействия.

После синхронизации муфта беспрепятственно сцепляется с зубчатым венцом шестерни благодаря скосам на зубьях (блокирующие кольца). Процесс происходит за доли секунды, исключая необходимость двойного выжима сцепления и снижая механические нагрузки. Конструктивно синхронизатор состоит из:

• Ступицы – жёстко зафиксирована на ведомом валу
• Муфты включения – перемещается по шлицам ступицы
• Блокирующих колец – конусные элементы, создающие трение
• Сухарей – фиксируют кольца относительно ступицы

Этап работы	Действие	Результат
Начало перемещения муфты	Муфта давит на блокирующее кольцо	Конусы соприкасаются с шестернёй
Синхронизация	Трение выравнивает скорости	Шестерня и вал вращаются одинаково
Зацепление	Муфта преодолевает блокировку и сцепляется с зубьями шестерни	Передача полностью включена

Эффективность синхронизаторов зависит от состояния конусных поверхностей и фрикционных материалов. Износ уменьшает площадь контакта, приводя к затруднённому включению или хрусту. В современных КПП применяются многоконусные синхронизаторы, где дополнительные кольца увеличивают поверхность трения для тяжёлых передач.

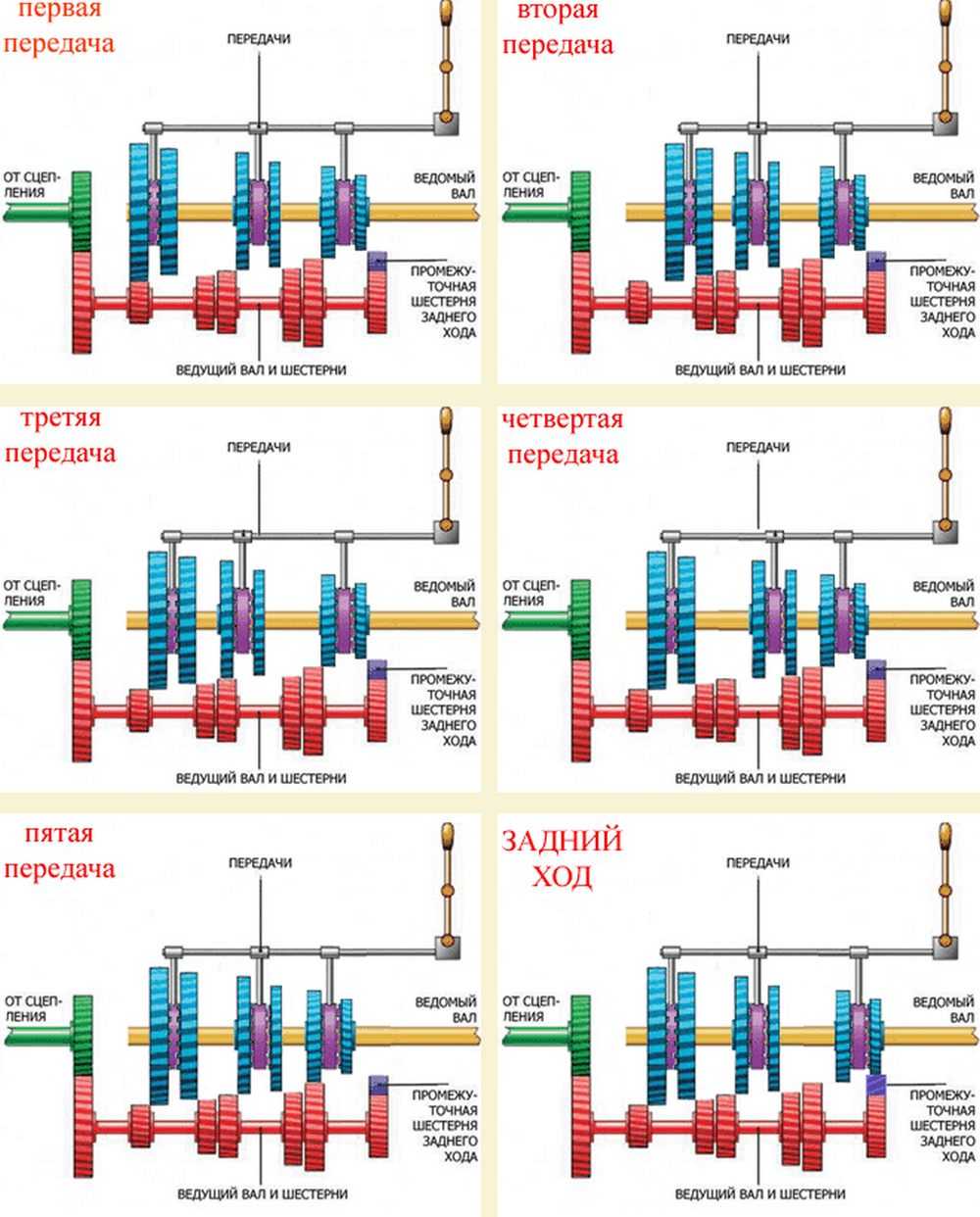

Валы коробки передач: первичный, вторичный и промежуточный

Валы являются основными несущими элементами механической коробки передач, обеспечивающими передачу и преобразование крутящего момента. Они служат осями для установки шестерен и синхронизаторов, образуя кинематическую цепь между двигателем и ведущими колесами.

Трехвальная схема включает первичный (ведущий), вторичный (ведомый) и промежуточный валы, которые находятся в постоянном зацеплении через блоки шестерен. Положение валов относительно друг друга и тип их опор определяют компоновку КПП и влияют на плавность переключения передач.

Функции и конструктивные особенности

Первичный вал (input shaft):

• Жестко соединен с диском сцепления, принимает крутящий момент непосредственно от двигателя
• Оснащен фиксированной ведущей шестерней, находящейся в постоянном зацеплении с промежуточным валом
• Вращается в подшипниках, установленных в картере коробки и маховике двигателя

Промежуточный вал (countershaft):

• Содержит блок неподвижно закрепленных шестерен разного диаметра
• Обеспечивает реверс направления вращения через дополнительную шестерню заднего хода
• Синхронизирует угловые скорости первичного и вторичного валов при переключении

Вторичный вал (output shaft):

• Передает преобразованный крутящий момент на карданный вал или главную передачу
• Оснащен подвижными каретками синхронизаторов и свободно вращающимися шестернями
• Имеет шлицевое соединение для перемещения муфт включения передач

Тип вала	Направление вращения	Тип соединения с шестернями
Первичный	Соосно коленвалу	Жесткое (ведущая шестерня)
Промежуточный	Противоположно первичному	Неразъемное (блок шестерен)
Вторичный	Зависит от включенной передачи	Подвижное (через синхронизаторы)

Соосность первичного и вторичного валов в современных КПП позволяет сократить габариты агрегата. Для снижения вибраций все валы балансируются динамически, а их торцевые поверхности защищаются уплотнительными манжетами от утечки масла.

Назначение зубчатых колес (шестерен) в КПП

Зубчатые колеса в коробке передач выполняют ключевую роль преобразования и передачи крутящего момента от двигателя к ведущим колесам. Они обеспечивают адаптацию силового потока под текущие условия движения, изменяя соотношение между скоростью вращения коленчатого вала и угловой скоростью выходного вала трансмиссии.

Через механическое зацепление шестерен разного диаметра реализуется ступенчатое изменение передаточных чисел. Это позволяет оптимизировать использование мощности двигателя: повышать тяговое усилие при старте или подъеме либо увеличивать скорость при минимальных оборотах силового агрегата для экономии топлива.

Основные функции

• Трансформация крутящего момента: пары шестерен с разным количеством зубцов изменяют соотношение усилия и скорости вращения.
• Обеспечение заднего хода: реверсивные шестерни с промежуточным элементом меняют направление вращения выходного вала.
• Режим нейтрали: разрыв кинематической связи через разъединение зубчатых пар.

Параметр	Влияние шестерен
Передаточное число	Определяется соотношением зубьев ведомой/ведущей шестерни
КПД передачи	Достигает 98% благодаря прямому контакту металлических зубьев
Надежность	Обеспечивается высокой износостойкостью легированных сталей

Конструктивно шестерни постоянного зацепления на первичном и вторичном валах обеспечивают плавное включение передач через синхронизаторы, которые блокируют свободно вращающиеся элементы на шлицах вала. Для реверса используется отдельная промежуточная (паразитная) шестерня, инвертирующая направление вращения.

Картер коробки передач и его функции

Картер представляет собой герметичный металлический корпус, служащий основой конструкции коробки передач. Он изготавливается методом литья из алюминиевых сплавов или чугуна для обеспечения высокой жёсткости и точности монтажа внутренних компонентов.

К картеру крепятся все узлы трансмиссии: валы с шестернями, синхронизаторы, подшипники, механизм переключения. Его внутренние поверхности имеют тщательно обработанные посадочные места для точной фиксации деталей, что исключает перекосы и вибрации в процессе работы.

Основные функции картера

• Защитная оболочка: Предохраняет механизмы КПП от попадания пыли, грязи, камней и влаги.
• Резервуар для смазки: Служит ёмкостью для трансмиссионного масла, обеспечивающего смазывание шестерён и отвод тепла.
• Силовая основа: Воспринимает нагрузки от крутящего момента и вибраций, сохраняя соосность валов.
• Теплоотвод: Отводит тепло от трущихся деталей через ребристые поверхности наружных стенок.
• Монтажная платформа: Имеет фланцы для соединения с двигателем, сцеплением, карданным валом и элементами подвески.

Конструктивная особенность	Назначение
Привалочные плоскости	Герметичное соединение с двигателем и раздаточной коробкой
Дренажные и заливные пробки	Контроль уровня и замена масла
Уплотнительные сальники	Предотвращение утечки смазки в местах выхода валов
Рёбра жёсткости	Подавление шумов и повышение прочности

Принцип изменения крутящего момента шестернями

Шестерни изменяют крутящий момент за счёт разницы в количестве зубьев на ведущей и ведомой передачах. Когда меньшая шестерня (ведущая) входит в зацепление с большей (ведомой), окружная скорость на ведомом валу снижается, а крутящий момент пропорционально увеличивается. Это соотношение определяется передаточным числом – отношением количества зубьев ведомой шестерни к количеству зубьев ведущей.

Например, при передаточном числе 4:1 вращение ведущей шестерни с 20 зубьями заставит ведомую шестерню с 80 зубьями совершить один оборот за четыре оборота ведущей. При этом крутящий момент на выходе возрастёт вчетверо (без учёта потерь на трение). Обратная ситуация возникает при передаче вращения от большей шестерни к меньшей – момент снижается, а скорость вращения повышается.

Ключевые аспекты преобразования момента

Основные принципы:

• Увеличение крутящего момента всегда сопровождается пропорциональным снижением угловой скорости выходного вала
• Передаточное число >1 – повышает момент, <1 – увеличивает скорость
• Эффективность преобразования зависит от КПД зацепления (обычно 95-98% для одной пары шестерён)

Примеры передаточных чисел:

Режим передачи	Зубьев ведущей шестерни	Зубьев ведомой шестерни	Передаточное число	Эффект
Понижающая	20	60	3.0	Момент ×3, скорость ÷3
Повышающая	40	20	0.5	Момент ÷2, скорость ×2

Прямая передача (1:1) реализуется при жёстком соединении валов без промежуточных шестерён. Реверс движения обеспечивается введением паразитной шестерни между ведущим и ведомым валом, что меняет направление вращения без изменения передаточного числа.

Как передаточные числа влияют на динамику авто

Передаточное число определяет соотношение между оборотами двигателя и скоростью вращения колёс. Чем выше передаточное число (например, на низких передачах), тем сильнее преобразуется крутящий момент: двигатель передаёт на колёса увеличенное усилие при меньшей скорости вращения. Это обеспечивает интенсивный разгон с места, эффективное преодоление подъёмов и высокую тягу при буксировке.

Снижение передаточного числа на высоких передачах уменьшает крутящий момент на колёсах, но позволяет двигателю работать в оптимальном диапазоне оборотов при больших скоростях. Компромисс заключается в том, что короткие передачи (с высокими передаточными числами) дают лучшую динамику разгона, но ограничивают максимальную скорость, а длинные передачи (с низкими передаточными числами) обеспечивают экономичность и высокую скорость, но ухудшают приёмистость.

Ключевые аспекты влияния

• Разгон: Более высокие передаточные числа на младших передачах (например, 1-я и 2-я) обеспечивают резкий старт и быстрый набор скорости.
• Максимальная скорость: Низкие передаточные числа старших передач (4-я, 5-я, 6-я) снижают нагрузку на двигатель, позволяя достигать высокой скорости без перегрева.
• Гибкость управления: Правильный подбор передач под нагрузку (обгон, подъём) сохраняет мощность в зоне максимального крутящего момента.

Тип передачи	Передаточное число	Влияние на динамику
Короткая (низкая)	Высокое (3.5–5.0)	Резкий разгон, высокая тяга
Длинная (высокая)	Низкое (0.6–2.5)	Плавное ускорение, экономия топлива

Положение рычага переключения и схема передач

Рычаг переключения передач соединён с селектором КПП через механическую или электронную связь. Каждое положение рычага соответствует определённой передаче либо нейтрали, активируя соответствующие синхронизаторы и шестерни внутри коробки.

Типовая схема передач для 5-ступенчатой МКПП имеет H-образную конфигурацию: левая ветвь вертикального хода включает 1 и 2 передачи, центральная – 3 и 4, правая – 5 и R (задний ход). Нейтраль находится в средней позиции при свободном ходе рычага.

Стандартная схема переключения

Положение рычага	Передача	Назначение
Левый верхний	1	Старт движения, крутые подъёмы (до 20 км/ч)
Левый нижний	2	Разгон, движение в пробках (20-40 км/ч)
Центральный верхний	3	Городское движение (40-60 км/ч)
Центральный нижний	4	Загородные дороги (60-80 км/ч)
Правый верхний	5	Скоростной режим (свыше 80 км/ч)
Правый нижний	R	Движение задним ходом

Особенности включения передач:

• Задний ход активируется через блокировочное кольцо или нажатие кнопки на рычаге
• Нейтраль разрывает связь двигателя с колёсами при промежуточных положениях
• Современные АКПП используют электронные селекторы с позициями P-R-N-D

Техника плавного переключения передач на МКПП

Плавность переключения достигается синхронизацией частоты вращения коленчатого вала двигателя и скоростей вращения шестерён в коробке передач. Основная задача – минимизировать рывки и износ синхронизаторов за счёт правильной работы педалями сцепления и акселератора.

Ключевым элементом является работа сцеплением: его выжим полностью разъединяет двигатель и трансмиссию, позволяя ввести нужную пару шестерён. Последующее отпускание педали требует точной координации с добавлением газа для мягкого соединения узлов.

Алгоритм переключения передач

При переходе на высшую передачу:

1. Сбросить газ и полностью выжать сцепление
2. Перевести рычаг в нейтраль, затем в положение следующей передачи
3. Плавно отпускать сцепление до момента схватывания
4. Одновременно добавить газ для поддержания оборотов

При переходе на низшую передачу:

• Обязательно выполнять "перегазовку":
  • Выжать сцепление при сбросе газа
  • Перевести рычаг в нейтраль
  • Коротко нажать акселератор для поднятия оборотов
  • Включить пониженную передачу
  • Мягко отпустить сцепление

Типичные ошибки новичков:

Резкий бросок сцепления	Вызывает рывок автомобиля и ударные нагрузки
Неполное выключение сцепления	Приводит к хрусту шестерён при включении
Задержка в нейтрали	Вызывает падение скорости и потерю динамики

Устройство гидротрансформатора в АКПП

Гидротрансформатор (ГДТ) представляет собой герметичный узел тороидальной формы, заполненный специальным маслом (ATF). Он устанавливается между двигателем и планетарной коробкой передач, выполняя функции сцепления и плавного изменения крутящего момента.

Ключевыми компонентами гидротрансформатора являются три лопастных колеса, работающие в едином масляном потоке: насосное (насос), турбинное (турбина) и реактор (статор). Насосное колесо жестко соединено с корпусом ГДТ и вращается коленчатым валом двигателя.

Основные элементы конструкции

• Насосное колесо (Pump): Лопасти насоса создают поток масла, направляя его на турбинное колесо. Приводится во вращение непосредственно от двигателя.
• Турбинное колесо (Turbine): Соединено с первичным валом АКПП. Лопасти турбины преобразуют кинетическую энергию масляного потока от насоса в механическое вращение.
• Реактор (Stator): Расположен между насосом и турбиной на обгонной муфте (freewheel). Изменяет направление потока масла, возвращающегося от турбины к насосу, увеличивая крутящий момент при старте автомобиля.
• Обгонная муфта: Фиксирует реактор при большой разнице скоростей насоса и турбины (например, при трогании), обеспечивая максимальное усиление момента. При выравнивании скоростей позволяет реактору вращаться.
• Блокировочная муфта: На высоких скоростях механически соединяет корпус ГДТ с турбинным валом, устраняя проскальзывание для повышения КПД.

Масло циркулирует по замкнутому контуру: насос → турбина → реактор → насос. Работа реактора и обгонной муфты обеспечивает автоматическое усиление крутящего момента при низких оборотах двигателя и его плавное снижение по мере разгона.

Планетарные передачи: основа автоматических КПП

Планетарная передача представляет собой компактный механизм, состоящий из центральных элементов: солнечной шестерни, водила с сателлитами и коронной (эпициклической) шестерни. Сателлиты, закрепленные на водиле, находятся в постоянном зацеплении одновременно с солнечной и коронной шестернями. Такая конструкция обеспечивает несколько путей передачи крутящего момента в зависимости от блокировки конкретных компонентов.

Главное преимущество планетарного ряда – плавное переключение передач без разрыва потока мощности. Это достигается за счет фрикционных элементов (муфт, лент тормозов), которые по команде электронного блока управления фиксируют или освобождают отдельные звенья механизма. Комбинации блокировки элементов создают различные передаточные числа, включая нейтраль, прямую передачу и реверс.

Ключевые особенности работы

• Вариативность передач: Один планетарный ряд способен обеспечивать до трех передач вперед и одну назад.
• Компактность: Соосное расположение элементов уменьшает габариты КПП.
• Нагрузка распределяется равномерно между сателлитами, снижая износ.

Фиксируемый элемент	Результат
Солнечная шестерня	Повышение крутящего момента (понижающая передача)
Коронная шестерня	Прямая передача (1:1) или ускорение
Водило	Реверсивное движение

В современных АКПП используется несколько планетарных рядов (обычно 2-3), соединенных последовательно. Это позволяет реализовать 6-10 передач при сохранении плавности переключений. Гидротрансформатор совместно с планетарными механизмами полностью исключает необходимость ручного управления сцеплением, обеспечивая комфорт вождения.

Фрикционные диски и пакеты в АКПП

Фрикционные диски – ключевые элементы управления передачами в автоматической коробке. Они состоят из стальных ведущих дисков с наружными шлицами, сцепляющимися с корпусом планетарного редуктора, и ведомых фрикционных дисков с внутренними шлицами, соединённых с валом солнечной шестерни или водилом. Фрикционные поверхности ведомых дисков покрыты композитным материалом на основе целлюлозы или керамики, обеспечивающим необходимое трение.

Диски объединяются в пакеты (муфты или тормоза), где стальные и фрикционные элементы чередуются. Сжатие пакета гидравлическим поршнем блокирует связанные компоненты планетарного механизма, активируя конкретную передачу. При сбросе давления пружины размыкают пакет, прекращая передачу крутящего момента между элементами.

Особенности работы и конструкция

Эффективность фрикционов зависит от:

• Качества поверхности – износ композитного слоя ведёт к пробуксовке
• Температурного режима – перегрев вызывает коробление стальных дисков и деградацию фрикционных накладок
• Гидравлического давления – недостаточное давление в магистрали провоцирует неполное сжатие

Пакеты классифицируются по назначению:

1. Муфты – соединяют вращающиеся элементы редуктора
2. Тормоза – фиксируют компоненты на корпусе АКПП

Тип пакета	Пример применения	Режим активации
Прямого включения	Муфта блокировки ГДТ	Жёсткое соединение двигателя с редуктором
Передающий	Муфта переднего хода	Включение 1-6 передач
Остановочный	Тормоз заднего хода	Блокировка водила планетарки

Износ фрикционов проявляется задержками переключений, рывками, пробуксовкой. Ресурс пакетов напрямую зависит от стиля вождения, качества масла и своевременности обслуживания АКПП.

Клапанная коробка (гидроблок) и ее функции

Гидроблок представляет собой сложный узел управления гидравлической системой автоматической коробки передач. Он выполнен в виде металлического блока с каналами и отверстиями, в котором установлены клапаны, соленоиды, плунжеры и фильтры. Этот компонент является "мозгом" гидравлического контура трансмиссии.

Расположен гидроблок обычно в нижней части коробки передач, непосредственно контактируя с поддоном картера. Через него циркулирует рабочая жидкость (ATF), подаваемая масляным насосом под давлением. От точности работы клапанной коробки зависит корректность переключения передач и защита механических компонентов АКПП.

Функции и принцип работы

Основная задача гидроблока – преобразовывать электрические сигналы от электронного блока управления (ЭБУ) в гидравлические команды. При получении сигнала на переключение передачи соленоиды изменяют положение золотниковых клапанов, перенаправляя потоки ATF. Это создает необходимое давление в конкретных каналах, воздействующих на фрикционные пакеты или тормозные ленты.

Ключевые функции гидравлической плиты:

• Распределение давления масла – подача ATF к муфтам, тормозным механизмам и гидротрансформатору
• Регулировка рабочего давления – поддержание оптимальных параметров в зависимости от режима движения
• Синхронизация переключений – точное управление последовательностью включения/выключения фрикционов
• Защита от перегрузок – сброс избыточного давления через предохранительные клапаны
• Фильтрация жидкости – улавливание металлической стружки и загрязнений сетчатыми фильтрами

Работоспособность гидроблока напрямую зависит от состояния ATF. Загрязнение жидкости или износ соленоидов приводят к некорректному давлению, рывкам при переключениях или переходу АКПП в аварийный режим. Современные клапанные коробки оснащены адаптивными алгоритмами, позволяющими корректировать параметры работы в реальном времени.

Электронное управление современными АКПП

Электронный блок управления (ЭБУ) является "мозгом" современной автоматической коробки передач, заменяя гидромеханические системы контроля. Он непрерывно анализирует данные от многочисленных датчиков автомобиля для определения оптимального момента и условий переключения передач.

На основе полученной информации (скорость вращения валов, положение дроссельной заслонки, температура масла, режим движения и т.д.) процессор ЭБУ рассчитывает алгоритм переключений, учитывая заложенные производителем программы. ЭБУ затем формирует электрические сигналы, управляющие работой соленоидов внутри гидроблока АКПП.

Ключевые компоненты и функции

Основные элементы системы:

• Датчики: скорости входного/выходного валов, температуры трансмиссионной жидкости, положения селектора, педали акселератора.
• Соленоиды: регулируют давление масла и направляют жидкость к фрикционным пакетам и муфтам.
• Гидроблок: исполняет команды ЭБУ, распределяя гидравлическое давление.
• Бортовые программы: "Спорт", "Эко", "Зима", адаптивные алгоритмы обучения стилю вождения.

Принцип взаимодействия компонентов:

Датчики →

ЭБУ (анализ данных) →

Сигналы соленоидам →

Гидроблок (переключение)

Преимущества электронного управления:

1. Точное соответствие переключений текущим условиям движения
2. Плавность смены передач за счет динамического контроля давления
3. Адаптация к манере вождения и нагрузке
4. Защита трансмиссии от перегрева и перегрузок
5. Интеграция с другими системами авто (ESP, круиз-контроль)

Режимы работы автоматической коробки передач (P-R-N-D)

Селектор автоматической трансмиссии имеет базовые позиции, обозначенные латинскими буквами: P, R, N, D. Эти режимы обеспечивают управление основными функциями движения и безопасности автомобиля. Каждый режим активирует определенный алгоритм работы гидравлической системы и планетарных механизмов коробки.

Переключение между режимами осуществляется рычагом селектора при соблюдении условий: нажатии педали тормоза и полной остановке автомобиля (для P и R). Некорректное использование может привести к повреждению фрикционов или механизма блокировки выходного вала.

Режим	Назначение и особенности
P (Parking)	Блокировка выходного вала коробки металлическим штифтом. Предотвращает самопроизвольное движение при стоянке. Требует включения стояночного тормоза. Запуск двигателя разрешен только в этом режиме.
R (Reverse)	Активация задней передачи. Включается только после полной остановки автомобиля. Гидротрансформатор передает крутящий момент на планетарный редуктор в обратном направлении.
N (Neutral)	Разрыв потока мощности между двигателем и колесами. Вал коробки не блокируется. Используется для кратковременных остановок или буксировки. Отключает гидравлическое давление на фрикционные пакеты.
D (Drive)	Основной режим движения вперед. Электронный блок управления автоматически переключает передачи в диапазоне 1-6 (8) ступеней. Гидравлическая система последовательно активирует фрикционные муфты согласно нагрузке и скорости.

Типичные неисправности механических коробок передач

Основная проблема – сложность включения или невозможность переключения передач. Это возникает из-за износа вилок переключения, деформации тяг кулисы, поломок штока выбора передачи или неисправностей механизма выжимного сцепления. Залипание синхронизаторов также блокирует движение рычага КПП.

Самопроизвольное выключение передачи во время движения сигнализирует о критическом износе шестерён, муфт синхронизаторов, подшипников валов или ослаблении фиксаторов. Вибрация и гул указывают на разрушение подшипников качения, недостаток масла или нарушение соосности валов из-за деформации картера.

Распространённые дефекты и их причины

• Шум при работе: Износ подшипников, недостаточный уровень масла, повреждение зубьев шестерён.
• Течь масла: Износ сальников валов, повреждение прокладок картера, трещины в корпусе КПП.
• Рычаг переключения "выбивает" передачу: Сломанные пружины фиксаторов, износ муфт синхронизаторов, деформация вилок.

Симптом	Вероятная причина	Последствия игнорирования
Хруст при переключении	Износ синхронизаторов, низкий уровень масла	Разрушение шестерён, заклинивание валов
Вибрация на нейтрали	Разрушение подшипника первичного вала	Повреждение сцепления, дисбаланс узлов
Металлическая стружка в масле	Абразивный износ шестерён или подшипников	Катастрофическое разрушение КПП

1. Проверяйте уровень и состояние масла каждые 15-20 тыс. км
2. Избегайте резких переключений при высоких оборотах двигателя
3. Полностью выжимайте сцепление перед изменением передачи

Распространенные проблемы автоматических трансмиссий

Автоматические коробки передач подвержены характерным неисправностям, возникающим из-за износа, перегрузок или несвоевременного обслуживания. Наиболее уязвимыми компонентами являются гидротрансформатор, фрикционные диски и электронные модули управления.

Раннее выявление симптомов позволяет предотвратить катастрофические поломки. Критически важным фактором остается качество и уровень трансмиссионной жидкости, выполняющей функции смазки, охлаждения и передачи давления.

• Задержки переключения передач
  Проявляется при переходе между режимами (P→R, D→R). Основные причины: износ соленоидов, низкий уровень ATF, загрязнение гидроблока.
• Рывки и удары при переключении
  Вибрация при разгоне/торможении. Возникает из-за повреждения фрикционов, неисправности датчиков скорости или проблем с гидравлическим давлением.
• Утечка трансмиссионной жидкости
  Наблюдаются масляные пятна под автомобилем. Источники: изношенные сальники валов, повреждение картера КПП, коррозия радиатора охлаждения ATF.
• Перегрев трансмиссии
  Сопровождается запахом горелого масла. Провоцируется: буксировкой тяжелых грузов, засорением радиатора, деградацией ATF.
• Пробуксовка передач
  Обороты двигателя растут без увеличения скорости. Вызвана износом фрикционных дисков, недостаточным давлением в магистралях, поломкой муфт свободного хода.

Критические электронные сбои

Симптом	Возможная причина	Последствия
Переход в аварийный режим	Отказ датчиков, обрыв проводки	Фиксация на 3-й передаче
Некорректные переключения	Ошибки ЭБУ, программные сбои	Резкие толчки, повышенный износ

Важно: 80% поломок связаны с несвоевременной заменой ATF и фильтров. Интервалы обслуживания указаны в мануале и зависят от модели КПП.

Правила эксплуатации МКПП для продления ресурса

Соблюдение правил переключения передач – основа долговечности механической трансмиссии. Полное выжимание педали сцепления перед каждым включением или выключением скорости исключает ударные нагрузки на шестерни и синхронизаторы. Переключайте рычаг плавным уверенным движением, избегая резких толчков и чрезмерного силового давления при сопротивлении.

Контролируйте положение ноги на педали сцепления: удерживать ее в нажатом состоянии дольше необходимого (например, на светофоре) запрещено – это провоцирует преждевременный износ выжимного подшипника и диафрагменной пружины. При кратковременных остановках включайте нейтральную передачу.

Ключевые запреты при эксплуатации

• Буксование со включенной передачей: Пробуксовка ведущих колес при частично отпущенной педали сцепления вызывает экстремальный перегрев дисков.
• Длительное удержание сцепления на склоне: Используйте ручной тормоз для старта на подъеме вместо балансировки педалью газа и сцепления.
• Переключение без паузы в нейтрали: При переходе с одной передачи на другую (например, 3→4) кратковременно задержите рычаг в нейтральном положении для срабатывания синхронизаторов.
• Игнорирование звуковых сигналов: Скрип или хруст при включении – признак неполного выжима сцепления или неисправности синхронизаторов.

Правильный выбор передаточного числа критичен для снижения нагрузок: движение на слишком низкой передаче при высоких оборотах коленвала (перекрут) и езда на завышенной передаче с детонацией (тупик) одинаково разрушительны для коробки и двигателя.

Ситуация	Рекомендуемое действие
Задний ход	Полная остановка автомобиля перед включением, пауза 3-5 секунд после выжима сцепления
Обкатка новой КПП	Избегайте резких ускорений и максимальных нагрузок первые 1500-2000 км
Зимняя эксплуатация	Прогрев масла до +25°С путем работы на нейтрали 2-3 минуты перед началом движения

Регулярная замена трансмиссионного масла в соответствии с регламентом производителя – обязательное условие. Использование некондиционной или изношенной смазки приводит к задирам шестерен и выходу из строя подшипников качения.

Особенности обслуживания АКПП (замена масла, адаптация)

Своевременная замена трансмиссионной жидкости (масла) в АКПП критически важна для её долговечности и корректной работы. Масло выполняет функции смазки, охлаждения, передачи давления и очистки внутренних компонентов, а его деградация приводит к износу фрикционов, соленоидов и клапанов гидроблока.

Существует два основных метода замены: частичная (обычно 30-50% объема) через сливную пробку поддона коробки и полная (до 90% объема) с использованием специального оборудования, циркулирующего новую жидкость через гидравлическую систему. Полная замена предпочтительнее, но требует профессионального оборудования и навыков.

Ключевые аспекты обслуживания АКПП

Замена масла:

• Периодичность: Определяется производителем (обычно 60,000-100,000 км или 4-6 лет), но сокращается при тяжелых условиях эксплуатации (буксировка, городские пробки).
• Тип жидкости: Обязательно использование масла, соответствующего спецификации АКПП (ATF, CVT, DCTF). Несовместимость вызывает сбои в работе.
• Замена фильтра: Рекомендуется при каждой замене масла (если фильтр доступен без разборки коробки).

Адаптация АКПП:

• Назначение: Процедура "обучения" блока управления коробкой (ЭБУ) под индивидуальные параметры износа фрикционов и работы гидравлики для обеспечения плавных переключений.
• Когда требуется: После замены масла/фильтра, ремонта АКПП, сброса ошибок ЭБУ или при появлении рывков/задержек переключений.
• Выполнение: Проводится через диагностический разъем автомобиля с помощью сканера. Включает адаптацию точек срабатывания фрикционов, соленоидов и давления. Частично может выполняться в ходе пробной поездки по строгому алгоритму (разгон/торможение на разных передачах).

Фактор	Замена масла	Адаптация
Основная цель	Восстановление защитных и эксплуатационных свойств жидкости	Оптимизация работы ЭБУ под текущее состояние механики АКПП
Критичность	Обязательная плановая процедура	Необходима после вмешательств или при ухудшении работы
Сложность	От средней (частичная) до высокой (полная)	Высокая (требует спецоборудования и знаний)

Признаки износа синхронизаторов МКПП

Синхронизаторы обеспечивают безударное включение передач за счет выравнивания угловых скоростей валов и шестерен. Их износ нарушает этот процесс, создавая характерные симптомы в работе трансмиссии.

Основные признаки неисправности проявляются непосредственно при переключении передач и требуют диагностики для подтверждения проблем именно с синхронизирующими элементами.

Характерные симптомы неисправности

• Затрудненное включение передачи – необходимость приложения повышенного усилия или нескольких попыток, особенно заметное при переходе на 1-ю, 2-ю или заднюю передачу.
• Хруст/скрежет при переключении, возникающий из-за несинхронизированного контакта зубьев муфты и шестерни при повреждении конусных поверхностей.
• Самопроизвольное выбивание передачи во время движения, вызванное неполным зацеплением муфты из-за потери блокирующего эффекта.
• Нечеткое включение с ощущением "провала" или необходимости "поймать" передачу, сопровождающееся вибрацией на рычаге КПП.
• Повышенный шум (вой, гул) на конкретной передаче, указывающий на износ синхронизатора именно этого диапазона.

Симптомы неисправности гидротрансформатора АКПП

Гидротрансформатор (ГДТ) – ключевой элемент автоматической коробки передач, отвечающий за плавную передачу крутящего момента от двигателя к трансмиссии. Его неисправности напрямую влияют на динамику, экономичность и безопасность автомобиля.

Признаки выхода из строя или износа гидротрансформатора проявляются достаточно характерно. Важно своевременно их распознать, чтобы избежать дорогостоящего ремонта всей АКПП.

Основные признаки неполадок

• Вибрация или гул при движении – ощущается на руле, педалях или кузове при скорости 60-90 км/ч. Интенсивность нарастает с увеличением оборотов двигателя.
• Запах горелого масла – появляется из-за перегрева трансмиссионной жидкости при проскальзывании фрикционов ГДТ.
• Повышенные обороты двигателя без разгона – машина медленно ускоряется при высоких оборотах (эффект "пробуксовки" трансмиссии).
• Стук или скрежет – возникают при разрушении подшипников, опор или лопаток турбинного колеса.

Дополнительные симптомы

• Задержка включения передач – пауза более 2 секунд при переключении R→D или D→R.
• Рывки при переключении – резкие толчки при разгоне или изменении скорости.
• Перегрев трансмиссионной жидкости – диагностируется по показаниям датчиков или изменению цвета/запаха масла.
• Увеличенный расход топлива – вызван потерей КПД при передаче момента.

Сопутствующие проблемы	Возможные последствия игнорирования
Загрязнение масла металлической стружкой	Износ фрикционов АКПП
Недостаточное давление в магистралях	Полный отказ переключения передач

При появлении этих признаков немедленно прекратите эксплуатацию автомобиля. Продолжение движения может привести к разрушению коробки передач. Требуется комплексная диагностика АКПП с проверкой давления, состояния жидкости и тестированием блока управления.

Роль масла (трансмиссионной жидкости) в КПП

Трансмиссионное масло выполняет критически важные функции в работе коробки передач. Оно создает защитную пленку на поверхностях шестерен, подшипников и синхронизаторов, предотвращая сухое трение и преждевременный износ деталей. Благодаря присадкам в составе жидкость сохраняет стабильность вязкости при экстремальных температурах – от морозного пуска до перегрева в пробках.

Циркуляция масла отводит избыточное тепло от трущихся элементов, снижая риск перегрева узлов КПП. Дополнительно жидкость минимизирует ударные нагрузки при зацеплении шестерен, обеспечивая плавность переключений. Современные трансмиссионные масла содержат антикоррозионные и противоизносные компоненты, продлевающие ресурс валов и зубчатых передач.

Ключевые задачи трансмиссионной жидкости

• Смазка: Снижение трения между движущимися частями
• Охлаждение: Теплоотвод от шестерен и подшипников
• Защита: Предотвращение коррозии и образования задиров
• Передача усилия (в АКПП): Работа в качестве рабочей жидкости гидроблока
• Очистка: Удаление металлической стружки фильтром

Несвоевременная замена жидкости приводит к окислению масла, потере смазывающих свойств и образованию шлама. Это вызывает перегрев, рывки при переключениях и выход из строя синхронизаторов. Для разных типов КПП (механическая, роботизированная, автоматическая) применяются специализированные жидкости с уникальным пакетом присадок, несоблюдение требований производителя ведет к повреждениям.

Как часто менять масло в механической коробке

Стандартный интервал замены масла в МКПП составляет 60 000 – 100 000 км пробега. Многие производители указывают конкретные цифры в руководстве по эксплуатации автомобиля, которые зависят от модели трансмиссии и типа залитой смазки. Для минеральных масел срок замены обычно короче, синтетические составы сохраняют свойства дольше.

Эксплуатационные условия могут сокращать межсервисный интервал. Критическими факторами считаются: регулярная езда с полной загрузкой, буксировка прицепов, движение в горной местности, постоянное использование в пробках с частыми переключениями, экстремальные температуры (сильные морозы или жара). При агрессивном стиле вождения масло деградирует быстрее из-за перегрева.

Исключения и рекомендации

• Новые автомобили: Первая замена на пробеге 30 000–50 000 км помогает удалить металлическую стружку после обкатки.
• Возрастные коробки: При появлении гула, затрудненном включении передач или пробеге свыше 150 000 км интервал сокращают до 40 000–50 000 км.
• Проверка состояния: Ежегодно оценивайте уровень и цвет масла через заливную пробку. Потемнение, металлический блеск или горелый запах – сигналы для внеплановой замены.

Тип использования	Рекомендуемый интервал
Стандартные условия (город/трасса)	80 000–100 000 км
Экстремальные нагрузки или климат	50 000–60 000 км
Коробки старше 10 лет	40 000–50 000 км

Используйте только масла с допуском производителя (указаны в сервисной книжке). Несоблюдение спецификаций ведет к ускоренному износу синхронизаторов и шестерен. При самостоятельной замене контролируйте объем: недолив вызывает масляное голодание, перелив – вспенивание и течи через сальники.

Специфика замены жидкости в АКПП

Процедура замены трансмиссионной жидкости в автоматической коробке передач требует строгого соблюдения технологии и использования исключительно рекомендованных производителем материалов. Неправильный подбор жидкости или нарушение регламента работ провоцирует ускоренный износ фрикционов, гидроблока и соленоидов, что ведет к дорогостоящему ремонту.

Критически важно контролировать состояние ATF: ее потемнение, наличие металлической стружки или запаха гари сигнализируют о неисправностях. Регулярность замены варьируется от 60 000 км для традиционных АКПП до 30 000 км для роботизированных и вариаторных трансмиссий, но точные интервалы определяются моделью коробки и условиями эксплуатации.

Ключевые этапы процедуры

Существует два основных метода замены, отличающихся эффективностью и сложностью:

1. Частичная замена (до 40-50% объема):
   • Жидкость сливается через поддон коробки после прогрева
   • Замена фильтра и очистка магнитов от металлической взвеси
   • Долив нового состава до уровня контрольного отверстия
2. Полная замена (95-98% объема) с аппаратом:
   • Подключение спецоборудования к магистралям охлаждения АКПП
   • Циклическое вытеснение старой жидкости под давлением
   • Контроль цвета выходящего состава для определения завершения процесса

Обязательные требования после замены:

Проверка уровня	Только на прогретой коробке при работающем двигателе в положении "P"
Адаптация	Обнуление адаптационных параметров через диагностический сканер
Тест-драйв	Плавная проверка переключений всех диапазонов без нагрузок

Использование оригинальных жидкостей (ATF, CVTF или DCTF) принципиально из-за различий в вязкостных и фрикционных характеристиках. Смешивание несовместимых составов вызывает вспенивание, нарушение теплового режима и преждевременный выход из строя мехатроника.

Вакуумный усилитель и привод коробки передач

Вакуумный усилитель сцепления предназначен для снижения усилия на педали сцепления при выключении трансмиссии. Он использует разрежение от впускного коллектора двигателя для создания дополнительного усилия в гидравлическом приводе сцепления. Это обеспечивает комфортное управление и снижает нагрузку на водителя при частых переключениях передач.

Привод коробки передач включает механизмы, передающие усилие от рычага селектора к вилкам переключения внутри КПП. В механических коробках применяются тросовые или рычажные системы, в автоматических – гидравлические или электронные актуаторы. Синхронизация работы вакуумного усилителя сцепления и привода КПП критична для плавного включения/выключения передач.

Устройство и взаимодействие компонентов

Конструкция вакуумного усилителя:

• Диафрагма – разделяет корпус на вакуумную и атмосферную камеры
• Обратный клапан – поддерживает разрежение при остановке двигателя
• Толкатель – соединяет педаль с клапаном управления
• Шток – передает усиление на главный цилиндр сцепления

Принцип работы: При нажатии педали клапан управления открывает доступ атмосферного давления в камеру. Разница давлений создает усилие на диафрагме, которое суммируется с усилием водителя, уменьшая физическую нагрузку до 3-5 раз.

Типы приводов КПП:

Механический	Тяги или тросы	Простота, надежность
Гидравлический	Главный/рабочий цилиндры	Плавность хода
Электронный	Электромоторы (актуаторы)	Точность, адаптивность

Вакуумный усилитель косвенно влияет на ресурс привода КПП: снижая ударные нагрузки при неполном выключении сцепления, он предотвращает деформацию вилок переключения и синхронизаторов.

Тросы и кулисы управления МКПП: регулировка

Тросы и кулисы образуют механическую связь между рычагом переключения в салоне и штоком выбора передач на коробке. Регулировка их положения критична для точного срабатывания механизма выбора ступеней. Со временем из-за естественного износа, деформации креплений или растяжения тросов возникают люфты, нарушающие синхронизацию перемещений.

Неправильная регулировка проявляется затрудненным включением передач (особенно задней), неполным включением ступени, самопроизвольным выскакиванием передачи или характерным хрустом синхронизаторов. Игнорирование этих симптомов ведет к ускоренному износу вилок переключения, муфт и шестерен КПП.

Процедура регулировки

Регулировка выполняется при нейтральном положении рычага и выключенном двигателе. Основные этапы:

1. Ослабление контргаек на регулировочных тягах кулисы или наконечниках тросов
2. Фиксация штока КПП в строго нейтральном положении через технологическое отверстие
3. Установка салонного рычага в центральное положение нейтрали (с визуальным контролем по меткам)
4. Корректировка длины тяг/тросов до устранения перекосов и предварительного натяга
5. Фиксация контргаек с соблюдением момента затяжки

Критерии правильной настройки:

• Свободный ход рычага в нейтрали не превышает 5-10 мм
• Все передачи включаются без усилия и характерных шумов
• Отсутствует самопроизвольное выключение ступеней под нагрузкой

Оборудование для регулировки	Типичные значения
Набор гаечных ключей	Люфт рычага: 2-5 мм
Шестигранники	Ход штока КПП: 25-30 мм
Диагностический щуп	Усилие переключения: 10-15 Н

Важно: На автомобилях с раздельными тросами выбора и включения передачи регулировка производится последовательно – сначала настраивается трос выбора диапазона, затем трос включения ступени. После регулировки обязательна проверка работы КПП на всех передачах при движении под нагрузкой.

Особенности роботизированных коробок (РКПП)

Роботизированная коробка передач (РКПП) конструктивно представляет собой механическую КПП, где функции выключения сцепления и переключения передач автоматизированы. Управление осуществляется электронным блоком (ЭБУ) через электроприводы или гидравлические актуаторы, которые заменяют механическую связь с педалью сцепления и рычагом КПП.

Ключевое отличие от классического "автомата" – отсутствие гидротрансформатора. Передача крутящего момента происходит через фрикционное сцепление (одно или два), а алгоритмы переключений задаются программно. ЭБУ анализирует данные с датчиков скорости, положения педали газа, режима движения и самостоятельно выбирает оптимальную передачу.

Технологические отличия

• Типы исполнительных механизмов:
  • Электрические (шаговые двигатели) – бюджетные решения с замедленным переключением
  • Гидравлические (сервоприводы) – обеспечивают быстроту срабатывания (0.05-0.2 сек)
• Архитектура сцепления:
  • Однодисковые системы – аналогичны МКПП, но с автоматическим управлением
  • Преселективные коробки (DSG, PDK) – используют два сцепления для предварительного выбора следующей передачи
• Режимы управления:
  1. Полностью автоматический (адаптивные алгоритмы)
  2. Ручной (Tiptronic) – переключение селектором/лепестками
  3. Спортивный (сдвиг точек переключения в зону высоких оборотов)

Преимущества	Недостатки
Высокая топливная экономичность (близка к МКПП)	Рывки при переключениях в базовых версиях
Меньший вес и компактность vs классический АКПП	Дорогостоящий ремонт сцепления и мехатроника
Возможность ручного управления	Перегрев сцепления в пробках без "ползущего" режима

Принцип работы вариатора (CVT)

Вариатор (CVT) передает крутящий момент от двигателя к колесам через пару конических шкивов и соединяющий их ремень/цепь. Главное отличие от классических коробок – отсутствие фиксированных передач. Диаметры шкивов изменяются синхронно под управлением электроники, что обеспечивает бесконечное число передаточных отношений.

Гидравлика или электроприводы сдвигают половинки ведущего шкива, уменьшая его рабочий диаметр, одновременно раздвигая половинки ведомого шкива, увеличивая его диаметр. Это плавно снижает передаточное число при разгоне. При замедлении процесс обратный: ведущий шкив расширяется, ведомый сужается, повышая передаточное отношение.

Ключевые компоненты вариатора

• Ведущий шкив: соединен с коленвалом двигателя
• Ведомый шкив: связан с карданным валом
• Ремень/цепь: металлический толкающий элемент
• Гидроблок: управляет давлением масла
• ЭБУ: анализирует обороты, скорость, нагрузку

Особенности работы: Электроника поддерживает оптимальные обороты двигателя для заданной нагрузки. Например, при резком ускорении вариатор условно "понижает передачу", увеличивая диаметр ведомого шкива. В крейсерском режиме система "поднимает передачу", уменьшая обороты для экономии топлива.

Режим движения	Действие вариатора
Старт с места	Максимальное передаточное число (ведущий шкив минимального диаметра)
Разгон	Плавное уменьшение передаточного числа
Подъем в гору	Автоматическое увеличение передаточного отношения

Важно: Для имитации привычных "переключений" и снижения шума многие CVT используют запрограммированные виртуальные передачи, хотя физически ступени отсутствуют.

Плюсы и минусы коробки передач с двойным сцеплением (DSG)

Основным преимуществом DSG считается молниеносное переключение передач без разрыва потока мощности. За счет предварительного выбора следующей ступени одним сцеплением в момент работы другого, ускорение становится плавным и динамичным, что особенно заметно при агрессивной езде или обгонах.

Экономичность – ещё один ключевой плюс: автоматизированный алгоритм выбора оптимальной передачи и сниженные механические потери (по сравнению с классическим "автоматом") способствуют уменьшению расхода топлива. Это сочетается с комфортом, приближенным к АКПП, так как водителю не требуется работать с педалью сцепления.

Преимущества DSG

• Скорость переключений: Значительно превосходит гидромеханические АКПП и вариаторы
• Топливная эффективность: Потребление близко к механической КПП (на 10-15% ниже классического "автомата")
• Динамика разгона: Отсутствие паузы между переключениями улучшает разгонные характеристики
• Гибкость режимов: Наличие ручного (Tiptronic) и спортивного режимов для разных условий

Недостатки DSG

• Стоимость и ремонт: Высокая цена агрегата и дорогостоящее обслуживание (особенно у роботизированных версий с мокрым сцеплением)
• Термонагруженность: Риск перегрева сцеплений в пробках или при интенсивной эксплуатации
• Рывки на малой скорости: Характерные подёргивания при движении в "тянучках" (особенно у ранних поколений)
• Ресурс сцеплений: Ограниченный срок службы фрикционов (в среднем 100-150 тыс. км) в сравнении с гидротрансформатором АКПП

Критерий	Плюсы	Минусы
Эксплуатация	Автоматизированное переключение, комфорт	Чувствительность к перегреву в тяжелых режимах
Надёжность	Прогресс в надёжности у новых версий (DQ381, DQ500)	Дорогостоящий ремонт мехатроника и сцеплений
Адаптивность	Эффективная работа в спортивном/ручном режиме	Задержки при старте в гору (у базовых версий)

Список источников

При подготовке материала использовались авторитетные технические издания и специализированные ресурсы, обеспечивающие достоверность информации об устройстве и принципах работы коробок передач. Все источники прошли проверку на соответствие актуальным инженерным стандартам и конструктивным особенностям современных автомобилей.

Основой послужили учебные пособия для профильных учебных заведений, дополненные материалами от производителей трансмиссий и техническими обзорами экспертов автомобильной индустрии. Отдельное внимание уделено ресурсам с детализированными схемами и патентной документацией.

Основные источники

• Вахламов В.К. "Автомобили: Теория и конструкция автомобиля и двигателя" – учебник по общему устройству агрегатов
• Пехальский А.П. "Устройство автомобиля" – разделы о механических и автоматических КПП
• Руководства по ремонту ZF Friedrichshafen AG (для автоматических трансмиссий)
• Техническая документация Aisin Seiki Co. по роботизированным коробкам
• Статьи журнала "За рулём": цикл "Как это устроено"
• Материалы портала CAR.RU по сравнительному анализу типов КПП
• Патентные описания Volkswagen AG по преселективным коробкам DSG
• Лекции МГТУ им. Баумана "Трансмиссии наземной техники"

Видео: Механическая коробка переключения передач (МКПП). Как она работает? (Обновленная версия)


• Сборка конического редуктора - пошаговое описание

• Левый блок переключателей - почему изнашивается и как это исправить

• Технические параметры Рено Сценик 2
