Меняйте подшипник генератора вовремя - на ВАЗ-2109 это просто!

Статья обновлена: 18.08.2025

Рокот под капотом, свист на холодную или гул при разгоне – первые звоночки смертельной усталости подшипника генератора.

Игнорирование этих симптомов гарантированно приводит к заклиниванию ротора, обрыву ремня и обесточиванию машины посреди трассы.

На классических Жигулях типа ВАЗ 2109 замена подшипника – элементарная процедура, сравнимая по сложности с заменой лампочки. Неисправность устраняется за час гаражного ремонта без специнструмента.

Промедление же превращает копеечный ремонт в катастрофу: разбитая посадочная зона, деформированные щеткодержатели и неминуемая замена всего узла.

Почему свист генератора ВАЗ 2109 – первый тревожный звоночек

Характерный свист при запуске двигателя или под нагрузкой сигнализирует о проскальзывании приводного ремня по шкиву генератора. Это происходит из-за резкого снижения силы трения, вызванного критическим износом подшипника.

Игнорирование свиста приводит к цепной реакции: перегреву узла, разрушению обоймы подшипника и заклиниванию ротора. Это провоцирует обрыв ремня ГРМ с катастрофическими последствиями для двигателя.

Последствия промедления с заменой:

Остановка генератора: полная потеря заряда АКБ и отказ электросистемы во время движения
Обрыв ремня: деформация клапанов при встрече с поршнями (на моторах без "безопасного" распредвала)
Разрушение посадочного гнезда: необходимость замены корпуса генератора вместо простой установки нового подшипника

Стадия неисправности	Риск для автомобиля	Стоимость ремонта
Периодический свист	Разрядка АКБ, оплавление ремня	~500 руб. (подшипник)
Постоянный вой, запах гари	Выход из строя генератора, обрыв ремня	~3000 руб. (генератор + ремень)
Заклинивание ротора	Разрушение ГРМ, капитальный ремонт ДВС	25 000+ руб.

Важно: При первых признаках свиста проверьте натяжение ремня. Если звук сохраняется – демонтируйте генератор для диагностики подшипников переднего и заднего щитов. Замена в сборе занимает не более 1 часа на СТО.

Как диагностировать износ подшипника генератора за 3 минуты

Износ подшипника проявляется характерными звуками: свист, вой или металлический скрежет из зоны генератора. Шум усиливается при увеличении оборотов двигателя и может временно пропадать на холостом ходу. Игнорирование этих симптомов приводит к заклиниванию ротора, обрыву ремня и обесточиванию автомобиля.

Для диагностики не нужны инструменты или демонтаж узла. Убедитесь в безопасности: двигатель должен быть выключен, ключ зажигания извлечён, а ручной тормоз активирован. Проверка проводится в три этапа – на слух, через тактильный контроль и визуальный осмотр.

Пошаговая инструкция

Проверка на слух (1 минута):
- Запустите двигатель, откройте капот
- Приложите к уху длинную отвёртку, другим концом аккуратно коснитесь корпуса генератора
- Чёткий гул или хруст в подшипнике передаётся через металл как вибрация
Контроль люфта (1.5 минуты):
- Заглушите мотор, снимите клемму «–» с АКБ
- Резко прокрутите ротор генератора за шкив рукой
- Идеальный подшипник вращается бесшумно и плавно. Скрип, заедание или продольный люфт >1 мм – признаки износа
Визуальный осмотр (30 секунд):
- Фонариком проверьте наличие смазки на шкиве
- Ищите следы ржавчины или вытекающей густой смазки из-под пыльника

Важно: При подтверждении неисправности немедленно замените подшипник. Эксплуатация с дефектным узлом повреждает посадочные места вала и статора, увеличивая стоимость ремонта в 3-5 раз.

Инструменты для замены: что реально нужно из гаража

Не потребуется дорогостоящего специнструмента – достаточно стандартного набора, который есть у большинства автовладельцев. Главное – убедиться в исправности ключей и отсутствии люфта в головках, чтобы не сорвать грани.

Особое внимание уделите чистоте рабочего места: мелкая металлическая стружка или песок, попавшие внутрь генератора при сборке, гарантированно убьют новый подшипник раньше срока. Подготовьте ветошь и щетку.

Обязательный минимум:

Ключи рожковые или накидные: 10мм (клемма АКБ), 13мм (крепление генератора), 17мм (натяжная планка)
Головки с воротком: 8мм (защитная крышка генератора), 10мм (крепление кожуха ГРМ, если требуется доступ)
Отвертки: крестовая (PH2) и плоская (5-6мм) для клемм и фиксаторов
Съемник стопорных колец ("усики") – критичен для безопасного демонтажа старого подшипника
Молоток (средний, 400-600г) + дрейдель (металлический стержень 8-10мм) или оправка для запрессовки
Ветошь и щетка с жестким ворсом для очистки посадочных мест

Дополнительно (рекомендуется):

WD-40 или аналог – если болты прикипели.
Фонарик – освещение в подкапотном пространстве ограничено.
Монтажная лопатка – для аккуратного поддевания пластиковых кожухов.
Смазка Литол-24 – тонкий слой на посадочное место нового подшипника.

Этап	Инструмент	Примечание
Демонтаж генератора	Ключи 10,13,17мм; отвертки	Сначала снять "-" клемму АКБ!
Разборка генератора	Головка 8мм; съемник колец	Кольца снимаются ОЧЕНЬ осторожно
Замена подшипника	Молоток, дрейдель/оправка	Бить ТОЛЬКО по наружной обойме

Снимаем генератор правильно: пошаговая разборка узла

Перед началом работ отсоедините минусовую клемму аккумулятора для предотвращения короткого замыкания. Подготовьте набор гаечных ключей (на 10, 13, 17 мм), монтировку и очиститель резьбовых соединений типа WD-40.

Осмотрите приводной ремень – если есть трещины или расслоения, его следует заменить. При повторной установке старого ремня пометьте направление вращения мелом для правильного монтажа.

Ослабьте натяжение ремня: ключом на 17 мм открутите гайку верхнего натяжного болта. Сдвиньте генератор к двигателю, снимите ремень со шкива.
Отсоедините электрику:
- Выдавите фиксатор колодки проводов
- Отключите разъем "D+" (тонкий провод)
- Снимите гайку с клеммы "B+" (толстый провод) ключом на 10 мм
Демонтируйте крепления:
- Снизу открутите гайку крепления к кронштейну ключом на 13 мм
- Сверху снимите болт натяжной планки ключом на 17 мм
- Обработайте закисшие соединения очистителем при необходимости
Извлеките генератор: наклоните узел вперед, освободив нижнюю проушину из паза кронштейна. Аккуратно выньте агрегат вверх через моторный отсек.

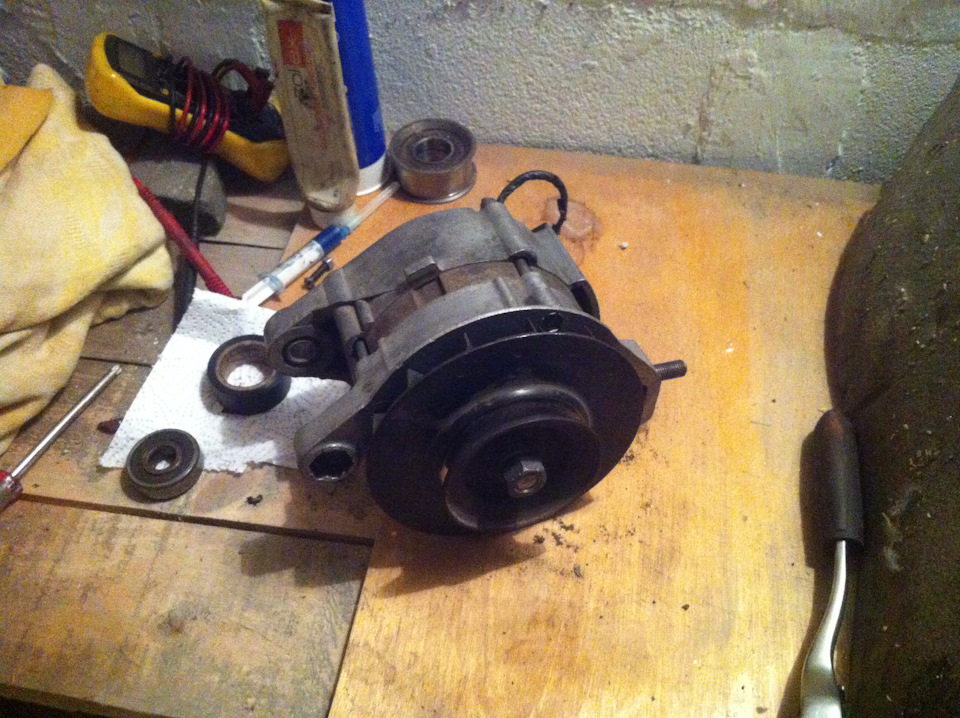

Положите генератор на чистую поверхность. Перед разборкой очистите корпус от грязи щеткой, чтобы абразивные частицы не попали внутрь при вскрытии. Проверьте люфт вала – биение более 0.5 мм указывает на необходимость замены подшипников.

Где искать каталожный номер подшипника для классики Жигулей

Основной источник – маркировка на корпусе старого подшипника генератора. Аккуратно снимите и очистите деталь: цифры выбиты на внешнем кольце или защитном кожухе. Запишите все символы, включая буквы (например, 6303, 180306, 30203).

При отсутствии или нечитаемости маркировки используйте альтернативные методы. Сверьтесь с мануалом к генератору (Г-221, Г-222), поищите техническую документацию на конкретную модель авто (ВАЗ 2101–2107) или воспользуйтесь онлайн-базами запчастей по VIN.

Проверенные способы поиска

Оригинальные каталоги:
- Сайты дилеров ВАЗ (Lada Classic Parts)
- Электронные базы типа Elcats
Крупные магазины автозапчастей:
- Вбивайте модель авто + «подшипник генератора»
- Фильтруйте по параметрам (внутр./внеш. ø, толщина)
Специализированные СТО: Мастера по ремонту генераторов часто имеют таблицы соответствий.

Тип генератора	Распространённые номера
Г-221 (передний)	6303, 180306
Г-221 (задний)	180306, 60203
Г-222	30203, 6303

Важно: Указывайте при заказе точное расположение подшипника (перед крышка/зад крышка) и модель генератора. Номера 6303 или 30203 – универсальные промышленные стандарты, но размеры могут отличаться у разных производителей.

Выбор между OEM и аналогом: затраты vs ресурс

Оригинальные подшипники (OEM) производятся по спецификациям автозавода, гарантируя точное соответствие геометрии и материалам. Это минимизирует риски преждевременного износа, вибраций и повреждения смежных деталей генератора. Ресурс таких компонентов обычно соответствует пробегу 100-150 тыс. км, что подтверждается стендовыми испытаниями.

Аналоги стоят в 2-4 раза дешевле, но их качество варьируется от приемлемого до откровенно опасного. Бюджетные варианты часто используют низкосортную сталь и упрощённую термообработку, сокращая срок службы до 20-40 тыс. км. Особенно критичен выбор при интенсивной эксплуатации: перегрузках электросистемы или езде по бездорожью.

Критерии принятия решения

Цель ремонта: для быстрой перепродажи авто допустим аналог, для длительной эксплуатации – только OEM
Степень износа генератора: при замене только подшипника в исправном узле экономия на аналоге рискованна
Происхождение аналога: предпочтительны европейские производители (SKF, FAG) с маркировкой VAG/GAZ

Параметр	OEM	Качественный аналог	Бюджетный аналог
Цена (руб)	800-1500	400-700	150-300
Ресурс (тыс. км)	100+	60-80	15-40
Риск выхода из строя	Минимальный	Умеренный	Критический

Экономия на подшипнике приводит к каскадным поломкам: разрушение сепаратора повреждает вал ротора и статор, увеличивая итоговые затраты в 3-5 раз. Для ВАЗ 2109 особенно опасны дешёвые китайские аналоги с маркировкой "6202" – их посадочные размеры часто не соответствуют ГОСТ.

При ограниченном бюджете выбирайте аналоги с тестами на ударную нагрузку (≥7 кН)
Проверяйте наличие антикоррозийного покрытия и термостойкой смазки
Отвергайте изделия с заусенцами, люфтом или нечёткой маркировкой

Чем опасна дешёвая подделка: криминальные последствия

Установка контрафактного подшипника генератора на ВАЗ 2109 – прямая угроза безопасности движения. Дефектная деталь способна мгновенно разрушиться при нагрузке, вызывая заклинивание ротора и обрыв приводного ремня. Это приводит к резкой потере управления гидроусилителем руля и отказу тормозной системы на работающем двигателе.

Короткое замыкание в дешёвой подделке провоцирует возгорание проводки. Обивка салона и технические жидкости воспламеняются за 30-60 секунд, блокируя эвакуацию. Статистика МЧС подтверждает: 17% пожаров в отечественных авто вызваны неисправностями генераторного узла с использованием несертифицированных компонентов.

Правовые риски для владельца

При ДТП из-за отказа подшипника:

Экспертиза обязательно выявит контрафактную деталь
Страховая компания вправе отказать в выплате (ст. 963 ГК РФ)
Владелец несёт уголовную ответственность за причинение вреда здоровью (ст. 264 УК РФ)

Последствие	Правовая квалификация
Пожар с уничтожением имущества	Умышленное повреждение (ст. 167 УК РФ)
Травмы пассажиров	Причинение тяжкого вреда по неосторожности (ст. 118 УК РФ)

Продавцы подделок редко указывают реальные реквизиты, что исключает компенсацию. Судебная практика показывает: в 92% случаев владельцы авто самостоятельно возмещают ущерб пострадавшим, достигающий 500 000+ рублей за лечение потерпевших.

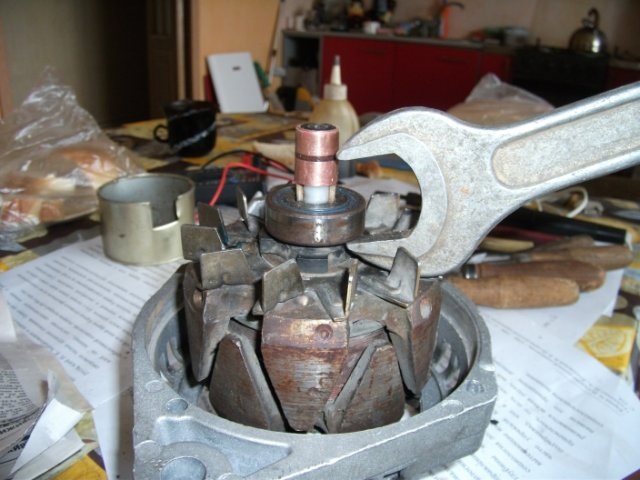

Как выбить старый подшипник генератора без спецприспособлений

После снятия генератора с автомобиля и его частичной разборки (снятия задней крышки, шкива и стопорной гайки) возникает задача демонтажа изношенного подшипника из посадочного места в передней крышке. Специальный съемник значительно упрощает работу, но при его отсутствии можно обойтись подручными средствами.

Ключевой момент – обеспечить равномерное усилие по внутреннему кольцу старого подшипника и избегать ударов по внешнему кольцу или корпусу генератора. Удары по внешнему кольцу могут повредить посадочное место в крышке (раскатать его), а сильные удары по корпусу генератора опасны для статора и ротора.

Методы демонтажа с помощью подручных средств

Основная задача – передать ударное усилие строго на внутреннее кольцо подшипника через подходящий предмет. Вот проверенные способы:

Молоток и зубило (или проставка):
- Найдите прочную металлическую проставку (отвертку с массивным жалом, старый бородок, кусок толстого гвоздя). Диаметр должен быть меньше отверстия в крышке, но больше отверстия во внутреннем кольце подшипника.
- Уприте проставку во внутреннее кольцо подшипника, стараясь держать ее максимально перпендикулярно.
- Наносите короткие, точные удары молотком по противоположному концу проставки, перемещая точку опоры по окружности внутреннего кольца. Это помогает подшипнику выходить равномерно, без перекоса.
Молоток и оправка (трубка, болт):
- Подберите металлическую трубку, толстый болт или длинную головку подходящего диаметра (должен плотно входить во внутреннее кольцо подшипника, но не задевать корпус крышки).
- Вставьте оправку внутрь кольца подшипника.
- Наносите удары молотком строго по торцу оправки. Сила удара должна быть достаточной для смещения подшипника, но не чрезмерной.
Использование тисков (если подшипник частично вышел):
- Если подшипник уже сдвинулся с места на пару миллиметров после ударов, можно зажать переднюю крышку генератора в тисках корпусом вниз.
- Подберите две проставки (металлические трубки, толстые гайки) с внутренним диаметром больше, чем внешний диаметр подшипника.
- Расположите проставки строго напротив друг друга на выступающую часть внутреннего кольца подшипника.
- Аккуратно сжимайте губки тисков, передавая усилие на внутреннее кольцо через проставки. Подшипник будет постепенно выходить из посадочного места.

Внимание! Никогда не бейте молотком напрямую по самому подшипнику (особенно по внешнему кольцу) или по корпусу крышки генератора рядом с посадочным местом. Это гарантированно приведет к повреждению корпуса или самого посадочного отверстия. Всегда бейте только через проставку или оправку, контактирующую с внутренним кольцом.

После выбивания старого подшипника тщательно очистите посадочное место в крышке от грязи и остатков старой смазки. Установка нового подшипника производится только запрессовкой с использованием оправки, передающей усилие на внешнее кольцо нового подшипника. Удары по новому подшипнику недопустимы.

Тонкости запрессовки нового подшипника в домашних условиях

Правильная установка подшипника критична для его долговечности: перекос или повреждение при запрессовке гарантированно выведут узел из строя. Используйте только специализированный инструмент – самодельные оправки из болтов часто провоцируют перекосы и деформацию сепаратора.

Перед монтажом тщательно очистите посадочное гнездо генератора от грязи и следов старого подшипника металлической щеткой. Обязательно проверьте состояние посадочного места: выбоины или коррозия размером более 0,1 мм требуют шлифовки или замены корпуса.

Технология запрессовки

Подготовка подшипника: смажьте внутреннюю поверхность посадочного гнезда термостойкой литиевой смазкой ЛСЦ-15. Не наносите смазку на сам подшипник – это нарушит балансировку.
Контроль положения: установите подшипник строго перпендикулярно оси вала. Используйте оправку с направляющей втулкой или контрольную пластину, приложенную к внешнему кольцу.
Равномерное усилие: запрессовывайте ударным инструментом через проставку, которая контактирует только с внешней обоймой. Чередуйте точки приложения усилия по окружности.
Проверка глубины: после установки убедитесь, что подшипник сел в посадочное место до упора без зазора. Допустимое отклонение – не более 0,05 мм.

Параметры запрессовки для генератора ВАЗ 2109

Параметр	Нормальное значение	Критическое отклонение
Усилие запрессовки	300-500 кгс	Свыше 700 кгс
Температура нагрева корпуса	80-100°C	Свыше 120°C
Зазор после установки	0 мм	0,1 мм и более

После монтажа проверьте плавность вращения вала рукой: малейшее заедание указывает на деформацию сепаратора. Никогда не бейте непосредственно по подшипнику – керамические шарики разрушаются от точечных ударов. При отсутствии пресса используйте резьбовую шпильку М12 с двумя гайками и толстыми шайбами, создавая равномерное давление.

Почему смазка важна и сколько её нужно

Смазка в подшипниках генератора выполняет критическую роль: уменьшает трение между шариками и обоймами, отводит тепло от зоны контакта, защищает металл от коррозии и вымывает микрочастицы износа. Без неё подшипник перегревается, деформируется и разрушается за считанные километры, что ведёт к заклиниванию ротора и обрыву ремня ГРМ.

Избыток смазки так же опасен, как её недостаток. Лишняя смазка выдавливается через сальники, попадает на щёточный узел и токосъёмные кольца, вызывая пробуксовку или замыкание. Норма заполнения – 30-40% внутреннего объёма подшипника. Для стандартных генераторов ВАЗ 2109 это примерно 0.8-1.2 грамма термостойкого литиевого состава NLGI-2.

Правила обслуживания

Используйте только специальные пластичные смазки для высокооборотных подшипников (например, Liqui Moly LM50 или Mannol LM72). Моторное масло или солидол недопустимы – они теряют свойства уже при +90°C.

Очистите посадочное место от старой засохшей смазки.
Нанесите состав равномерно по дорожкам качения.
Проверьте легкость вращения после установки.

Параметр	Оптимальное значение
Тип смазки	Литиевая (температурный индекс ≥160°C)
Консистенция	NLGI-2 (классификация густоты)
Интервал замены	Через 60-80 тыс. км или при шуме

Игнорирование этих правил сокращает ресурс подшипника на 70%. Контролируйте состояние узла при каждом ТО – ремонт генератора обойдётся дороже профилактики.

Контроль качения ротора: тест на свободный ход

Снимите ремень генератора и демонтируйте узел для точной диагностики. Зафиксируйте корпус надежно, исключив случайные перемещения.

Проверните ротор рукой за шкив в обе стороны, приложив умеренное усилие. Сосредоточьтесь на тактильных ощущениях и звуках при вращении.

Критерии оценки состояния подшипников

Нормальная работа:

Ротор вращается абсолютно бесшумно, без щелчков или скрежета
Движение плавное, без заеданий по всей амплитуде
Минимальный люфт (допустимый зазор ≤ 0,05 мм)

Требуется замена:

Появление хруста, визга или гула при проворачивании
Заклинивание или ощутимое сопротивление вращению
Видимый радиальный люфт ротора (> 1 мм)
Шатание вала при раскачивании перпендикулярно оси

При выявлении хотя бы одного дефекта немедленно замените подшипниковый узел. Игнорирование приведёт к разрушению генератора: замыканию обмоток, обрыву ремня или возгоранию.

Собираем узел без перекосов: лайфхаки сборки

Перекос при установке подшипника генератора ВАЗ 2109 гарантированно приведёт к его перегреву, вибрациям и сокращению ресурса в 3-5 раз. Даже минимальное отклонение от соосности создаёт эксцентричную нагрузку на дорожки качения, вызывая локальный перегрев и разрушение металла.

Неправильная сборка проявляется не сразу – генератор может проработать несколько недель, но характерный вой на высоких оборотах и люфт ротора не заставят себя ждать. Итог всегда одинаков: заклинивание, обрыв ремня ГРМ и риск повреждения шкивов.

Проверенные лайфхаки для точной посадки

Ключевое правило: запрессовывайте подшипник строго перпендикулярно посадочному месту. Для этого:

Используйте оправку из мягкого металла (медь, алюминий), передающую усилие только на наружное кольцо. Самодельный вариант – отрезок трубы подходящего диаметра.
Нанесите на посадочное место монтажную пасту или тонкий слой масла – это снизит пиковое давление при запрессовке.
Применяйте пресс с манометром или контролируйте усилие ударов кувалды: резкие перегрузки деформируют сепаратор.

Контроль качества: после установки проверьте ротор на плавность хода. Малейшее заедание или шуршание – признак перекоса. Допустимый радиальный люфт – не более 0.05 мм.

Ошибка	Последствие	Как избежать
Удар по внутреннему кольцу	Деформация тел качения	Использовать оправку
Загрязнение посадочной зоны	Нарушение теплового зазора	Обезжирить спиртом
Перекос при запрессовке	Эксцентричная нагрузка	Визуальный контроль угла

Натяжка ремня генератора: золотая середина усилия

Неправильное натяжение ремня генератора приводит к критическим поломкам. Слишком слабое натяжение вызывает проскальзывание ремня: генератор недозаряжает АКБ, а перегрев от трения ускоряет износ. Чрезмерно сильное натяжение создает избыточную нагрузку на подшипники генератора и коленвала, сокращая их ресурс в разы.

Проверяйте натяжение на самом длинном участке между шкивами. Оптимальный прогиб ремня под усилием 10 кг (примерно нажатие большим пальцем): 10-15 мм для нового ремня и 12-17 мм для бывшего в эксплуатации. Ремень должен пружинить, а не проминаться как трос или сопротивляться как доска.

Последовательность регулировки

Ослабьте гайку крепления генератора к натяжной планке
Монтировкой или специальным ломиком оттяните корпус генератора от двигателя
Затяните гайку фиксации генератора при достижении нужного прогиба
Проверните коленвал на 2-3 оборота ключом и перепроверьте прогиб

Важно! После 500 км пробега обязательно перепроверьте натяжение – новый ремень имеет свойство вытягиваться. Игнорирование этого правила равноценно неправильной установке.

Как избежать перекоса шкива при монтаже

Перекос шкива генератора – частая причина преждевременного выхода из строя ремня и подшипников. Неправильная установка создает вибрации, перегрузки и ускоренный износ. Соблюдение правил монтажа критически важно для долговечности узла.

Основные ошибки возникают при затяжке гайки шкива и неверной фиксации генератора. Избежать проблем помогут следующие шаги:

Правильная последовательность установки

Предварительная центровка: Наживите гайку шкива вручную на 3-4 оборота. Проверьте, чтобы шкив свободно садился на вал без перекоса.
Фиксация ротора: Застопорите вал генератора через монтажное отверстие в шкиве (используйте спецключ или мощную отвертку). Альтернатива – зажать ротор через корпус струбциной с мягкими накладками.
Контрольная затяжка: Затяните гайку шкива динамометрическим ключом с усилием, указанным в мануале ВАЗ 2109 (обычно 65-80 Н·м). Без динамометра – до плотного контакта, затем докрутите на 30-40°.
Проверка соосности: После фиксации генератора на кронштейнах прокрутите шкив рукой. Он должен вращаться без биения, а плоскость шкива – быть строго параллельна другим шкивам ременной передачи.

Ошибка	Последствие	Решение
Затяжка гайки без фиксации вала	Проворот ротора, срыв граней	Обязательная стопорка вала
Использование ударного инструмента (пневмогайковерт)	Деформация посадочного места, перекос	Только ручная затяжка
Недостаточное затяжное усилие	Самопроизвольное откручивание гайки	Контроль моментом или углом доворота

Важно: После запуска двигателя сразу проверьте траекторию ремня – он не должен смещаться к краю шкива или "сползать". Появление свиста или вибрации – признаки перекоса, требующие немедленной переустановки.

Первый запуск: на что обратить внимание сразу

После замены подшипника генератора на ВАЗ 2109 первый запуск двигателя требует предельной концентрации. Не спешите газовать – дайте мотору поработать на холостых оборотах 2-3 минуты, внимательно анализируя любые отклонения от нормы. Любая нештатная ситуация требует немедленного глушения ДВС.

Перед запуском перепроверьте правильность сборки: убедитесь в надежной фиксации генератора, отсутствии перекосов и контакта корпуса с другими элементами. Ремень привода должен быть натянут строго по спецификации – прогиб 10-15 мм при усилии 10 кгс на середине ветви.

Критические параметры при запуске

Сразу после поворота ключа зажигания отслеживайте:

Акустические аномалии: глухой гул, скрежет или свист из зоны генератора – признаки неверного монтажа подшипника или перетяжки ремня.
Работоспособность электросистемы: контрольная лампа заряда АКБ на приборной панели должна погаснуть через 1-2 секунды после запуска.
Запахи и визуальные дефекты: дым, запах горелой резины или искрение указывают на замыкание или перетирание проводов.

Обязательная проверка через 5 минут работы:

Параметр	Норма	Отклонение
Напряжение на клеммах АКБ	13.6–14.2 В	Срочная диагностика регулятора
Температура корпуса генератора	Теплый (не обжигающий)	Перетяжка подшипника, заклинивание
Биение шкива	Отсутствует визуально	Некачественная запрессовка

После успешного теста прогрейте мотор до рабочей температуры и проверьте зарядку под нагрузкой: включите фары, печку и обогрев заднего стекла. Напряжение не должно падать ниже 13 В. Если все этапы пройдены – сборка корректна, но первые 100 км избегайте высоких оборотов.

Тестируем работу генератора мультиметром

Проверка мультиметром – основной метод диагностики неисправностей генератора. Замеры напряжения и сопротивления помогут выявить проблемы с обмотками, диодным мостом или регулятором.

Для тестирования потребуется цифровой мультиметр в режиме вольтметра (до 20V) и омметра. Автомобиль должен быть заведён, фары включены на ближний свет для создания нагрузки.

Последовательность замеров

Напряжение на клеммах АКБ:
Черный щуп – на минусовую клемму аккумулятора, красный – на плюсовую. Норма при работающем двигателе: 13.5–14.8V. Значение ниже 13V указывает на недозаряд, выше 15V – на перезаряд.
Проверка диодного моста:
Переключите мультиметр в режим переменного тока (~V). Замерьте напряжение на тех же клеммах АКБ. Показания выше 0.5V AC сигнализируют о пробое диодов.
Тест обмоток статора:
Заглушите двигатель. Отсоедините разъем генератора. Проверьте сопротивление между выводами обмоток (три контакта в разъёме). Норма: 0.2–1 Ом. Бесконечное сопротивление – обрыв обмотки.

Параметр	Режим мультиметра	Нормальные значения	Неисправность
Выходное напряжение	DCV 20V	13.5–14.8V	Недозаряд/перезаряд
Пультация диодов	ACV 20V	< 0.5V	Пробой диодного моста
Сопротивление статора	Ω × 200	0.2–1 Ом	Обрыв обмотки

Важные нюансы: При замере напряжения убедитесь в надёжности контакта щупов. Проверку регулятора проводят аналогично тесту выходного напряжения, но щупы прикладывают к щёткам генератора при работающем двигателе.

Опасные симптомы после замены: когда бить тревогу

После замены подшипника генератора на ВАЗ 2109 состояние узла требует особого внимания. Некоторые отклонения в работе свидетельствуют о критических проблемах, игнорирование которых приведет к выходу генератора из строя или повреждению смежных систем.

Контролируйте работу генератора в первые 100-200 км пробега. Любой из перечисленных ниже признаков требует немедленной остановки двигателя и диагностики для предотвращения серьезных последствий.

Неотложные сигналы неисправности

Металлический скрежет или гул – Указывает на разрушение нового подшипника, неправильную посадку или отсутствие смазки. Звук усиливается при повышении оборотов.
Проскальзывание/обрыв ремня – Свист или частые обрывы говорят о перекосе вала генератора из-за деформации корпуса или ошибок сборки.
Нестабильный заряд АКБ – Мигание лампы заряда, напряжение ниже 13В или выше 15В сигнализируют о повреждении обмоток, диодного моста или контактов во время ремонта.
Запах гари или дым – Появляется при заклинивании подшипника, перегреве обмоток или КЗ вследствие попадания металлической стружки внутрь генератора.
Вибрация корпуса генератора – Чувствуется рукой (осторожно – горячо!) при работе двигателя. Причина: дисбаланс ротора после неаккуратного монтажа.

Эксплуатация автомобиля с такими симптомами запрещена! Последствия включают расплавление обмоток, возгорание электропроводки, полный разряд АКБ и разрушение шкивов. Требуется срочная проверка натяжения ремня, целостности компонентов генератора и устранение дефектов монтажа.

Ресурс подшипника: от чего зависит срок службы

Срок службы подшипника генератора определяется совокупностью эксплуатационных факторов и качеством самой детали. Наибольшее влияние оказывают механические нагрузки, температурный режим и защищённость от внешних загрязнений. Регулярное превышение допустимых параметров ускоряет износ рабочих поверхностей и деградацию смазки.

Непосредственно на ВАЗ 2109 критичным фактором становится состояние приводного ремня: перетяжка создаёт избыточное радиальное давление, а ослабление вызывает вибрации. Дополнительно ресурс сокращает контакт с водой, техническими жидкостями или абразивной пылью при повреждённых защитных крышках.

Ключевые факторы ресурса:

Качество изготовления – точность калибровки тел качения и посадочных поверхностей
Тип смазки – термостабильность и сохранение свойств при высоких оборотах
Герметичность – эффективность пыльников или контактных уплотнений
Уровень вибраций – дисбаланс ротора генератора или кривошипно-шатунного механизма
Коррозионная стойкость – обработка поверхностей антикоррозионными составами

Влияние условий эксплуатации

Фактор	Воздействие	Последствия для подшипника
Перетянутый ремень	Увеличение радиальной нагрузки до 30%	Деформация сепаратора, локальный перегрев
Попадание влаги	Вымывание смазки, окисление	Появление задиров, ускоренная коррозия
Агрессивная езда	Постоянные перепады оборотов	Микросдвиги в посадочных зонах, разрушение структуры
Загрязнение смазки	Абразивное воздействие частиц	Быстрое образование выработки на дорожках качения

Для закрытых подшипников (№ 6302 и 6202 на ВАЗ 2109) критично сохранение заводской смазки – попытки добавления состава через повреждённый пыльник лишь временно маскируют проблему. При появлении гула или свиста на горячем двигателе диагностику откладывать нельзя.

Грязевые ловушки: защита генератора от грязи

Генератор на ВАЗ 2109 расположен в нижней части моторного отсека, что делает его уязвимым для воды, реагентов и абразивной грязи с дороги. Особенно опасна смесь песка и влаги, проникающая через вентиляционные отверстия корпуса: она оседает на токосъемных кольцах и проникает внутрь подшипников.

Загрязнение подшипникового узла – основная причина преждевременного выхода из строя генератора. Грязь вымывает смазку, увеличивает трение и перегрев, что приводит к заклиниванию ротора. Регулярная замена подшипника (раз в 100–150 тыс. км) не решит проблему, если не устранить источник загрязнения.

Эффективные способы защиты

Штатные и дополнительные меры:

Пластиковый брызговик двигателя – обязательный минимум. При его отсутствии или повреждении грязь беспрепятственно попадает на узел.
Самодельные щитки из пластика или алюминия, закрепленные между лонжеронами под генератором. Перекрывают прямой доступ комьев грязи снизу.
Герметизация зазоров между корпусом генератора и кронштейнами – используйте термостойкий силикон для блокировки боковых "карманов", где скапливается влага.

Критические ошибки:

Установка сплошного кожуха поверх генератора – нарушает естественное охлаждение.
Обмотка корпуса тканью или поролоном – материал накапливает влагу, ускоряя коррозию.
Попытки загерметизировать вентиляционные отверстия генератора – ведут к перегреву обмоток.

Элемент защиты	Материал	Эффективность
Заводской брызговик	Пластик	Базовый барьер, требует целостности
Дополнительный щиток	Алюминий 2-3 мм	Блокирует 90% грязи снизу
Уплотнение кронштейнов	Автомобильный герметик	Устраняет "грязевые мешки"

Важно: После езды по глубоким лужам или грязи очищайте корпус генераора струей воды без сильного давления – это предотвратит затвердевание отложений в вентиляционных каналах.

Как проверить люфт подшипника генератора без снятия

Запустите двигатель автомобиля и откройте капот. Внимательно прислушайтесь к работе генератора на разных оборотах: характерный гул, вой или металлический скрежет указывают на критический износ подшипников.

Заглушите мотор и дайте узлу остыть. Снимите защитный пластиковый кожух ремня генератора (при наличии). Ослабьте натяжение приводного ремня, используя регулировочную планку, чтобы получить свободный ход для проверки.

Пошаговая проверка люфта

Ручной метод: Ухватитесь за шкив генератора одной рукой. Пытайтесь раскачать его вверх-вниз и влево-вправо относительно вала. Допустимый люфт – не более 0,5 мм. Четко ощутимый стук или шаткость – признак неисправности.
Контроль вращением: Прокрутите шкив рукой за ребра. Норма – плавное, бесшумное движение. Скрип, заедание или ощущение "песка" внутри подтверждают проблему.
Визуальный осмотр: Просмотрите пространство вокруг вала генератора на предмет следов вытекшей смазки (темные масляные пятна или засохшие потеки).

Важно: Не путайте люфт подшипника с естественным зазором в приводе! Все манипуляции проводите только при обесточенном авто и остывшем двигателе.

Чистка контактов – простая профилактика проблем

Окисленные или загрязненные контакты генератора нарушают стабильность зарядки аккумулятора. Солевые отложения, масляная пленка и коррозия создают сопротивление, из-за чего напряжение на клеммах падает ниже нормы даже при исправных подшипниках и обмотках.

Процедура занимает 15 минут и не требует разборки узла. Понадобятся: очиститель электронных контактов (например, Liqui Moly Kontakt Reiniger), щетка с жестким ворсом, мелкая наждачная бумага (800-1000 грит) и ветошь. Обязательно отсоедините аккумулятор перед работой.

Ключевые этапы чистки

Снимите пластиковый кожух генератора, открутив фиксирующие гайки крестообразной отверткой
Обработайте клемму "B+", массовый провод и разъем регулятора напряжения распылителем
Аккуратно протрите контактные площадки ветошью, удаляя черный налет
Зачистите штекерные соединения нулевой наждачкой при сильной коррозии
Нанесите токопроводящую смазку (CRC CO Contact Cleaner) для защиты от окисления

Контрольный замер: после подключения АКБ проверьте напряжение на клеммах при 2000 об/мин. Показатель 13.8-14.5В подтвердит успешность процедуры. Повторяйте чистку каждые 50 000 км пробега.

Водные процедуры: почему мойка двигателя опасна

Попадание воды под высоким давлением в электронные компоненты вызывает короткое замыкание и коррозию контактов. Особенно уязвимы генератор, датчики, катушки зажигания и разъёмы ЭБУ – их ремонт обойдётся дороже профессиональной чистки.

Вода вымывает смазку из подшипников генератора и навесного оборудования, ускоряя их износ. Попадание влаги в ремень ГРМ или цепь провоцирует проскальзывание и обрыв, а проникновение в воздуховод грозит гидроударом цилиндров.

Ключевые риски при контакте с водой

Узел	Повреждение
Генератор	Короткое замыкание обмоток, разрушение подшипников
ЭБУ и проводка	Окисление контактов, сбои в работе систем
Ремни ГРМ/привода	Потеря сцепления, обрыв, деформация
Датчики (коленвала, кислорода)	Искажение показаний, полный отказ

Скрытые угрозы проявляются позже: коррозия клемм АКБ, нарушение изоляции высоковольтных проводов, разбухание шкивов. Даже после просушки возможны «плавающие» неисправности из-за микротрещин в разъёмах.

Избегайте прямого напора на:
- Корпус воздушного фильтра
- Трамблёр (в карбюраторных моделях)
- Свечные колодцы
Не мойте горячий двигатель – перепад температур повреждает алюминиевые детали.
Используйте специальные составы для «сухой» очистки вместо воды.

Заменить вовремя vs ремонт всего узла: считаем деньги

Игнорирование стука или гула подшипника генератора на ВАЗ 2109 быстро приводит к его разрушению. Разлетающиеся шарики и обоймы повреждают обмотки статора, ротор, диодный мост и корпус, превращая ремонт подшипника в невозможный вариант.

Сравните затраты: замена только подшипника обойдется в 300-800 рублей за деталь плюс 500-1500 рублей за работу. Полная замена генератора потребует 5000-10000 рублей за новый или восстановленный узел плюс аналогичные расходы на монтаж, что в 5-10 раз дороже своевременного вмешательства.

Финансовые последствия промедления

Сценарий	Стоимость деталей (руб.)	Стоимость работ (руб.)	Общие затраты (руб.)	Риски
Своевременная замена подшипника	300-800	500-1500	800-2300	Минимальные
Замена генератора после поломки	5000-10000	500-1500	5500-11500	Обрыв ремня ГРМ с последующим капитальным ремонтом двигателя (+15 000-40 000 руб.) Короткое замыкание и выход из строя АКБ Невозможность эксплуатации автомобиля

Ключевой вывод: Затягивание замены гарантированно превращает расходы в катастрофические. Поломка в дороге добавляет эвакуатор (2000-5000 руб.) и срочный ремонт по завышенным ценам, а обрыв ремня ГРМ при заклинившем генераторе влечёт удар поршней по клапанам.

Когда менять оба подшипника, даже если шумит один

При появлении гула от генератора ВАЗ 2109 многие меняют только шумящий подшипник – обычно передний. Это временное решение, так как задний подшипник работает в тех же условиях износа: терпит перегрев, загрязнение пылью и старой смазкой. Его ресурс уже критически снижен.

Пара подшипников в генераторе – единая система. Если вышел из строя один, второй гарантированно деградировал из-за идентичных нагрузок. Экономия на замене "тихого" подшипника приводит к повторному разбору узла через 3–6 месяцев, когда износ проявит себя вибрацией или заклиниванием.

Почему меняем комплектом

Синхронный износ: оба подшипника вращаются с одинаковой скоростью, подвергаются идентичным температурным и механическим воздействиям.
Риск перекоса: новый подшипник имеет четкие допуски, старый – люфт. Неравномерное распределение нагрузки ускоряет поломку.
Экономия времени: разбор генератора трудоемок. Замена комплекта исключает повторную работу и затраты на второй ремкомплект.
Защита ротора: заклинивший "старый" подшипник повреждает вал, обмотку или крышку генератора – ремонт станет дороже.

Итог: Комплексная замена обоих подшипников генератора 2109 гарантирует тихую работу узла на весь срок службы деталей и предотвращает внезапный отказ в дороге. Цена комплекта несопоставима с риском замены якоря или нового генератора.

Уличные мастерские: риски кустарного ремонта

Выбор "гаражных" специалистов для замены подшипника генератора на классике ВАЗ кажется экономичным, но влечет серьезные скрытые угрозы. Отсутствие контрольно-измерительного оборудования и сертифицированных запчастей приводит к использованию контрафактных деталей сомнительного качества. Результат – повторный выход узла из строя через короткий срок, а в худшем случае – заклинивание ротора и обрыв ремня ГРМ с фатальными последствиями для двигателя.

Кустарные условия ремонта исключают соблюдение базовых технологических норм: подшипники запрессовываются кувалдой без термопредварительной обработки стакана, нарушается момент затяжки гайки шкива. Это вызывает перекосы, вибрации и ускоренный износ не только генератора, но и смежных систем. Отсутствие диагностики после замены маскирует проблемы с натяжителем ремня или перекосом вала, которые быстро выводят из строя новый подшипник.

Ключевые опасности при обращении в неофициальные СТО

Отсутствие гарантии – мастер исчезнет после оплаты, а претензии предъявить будет некому
Использование "аналогов" – установка подшипников без маркировки или с завышенными допусками
Повреждение посадочных мест – грубый демонтаж старых деталей деформирует корпус генератора
Нарушение электрики – случайное замыкание обмоток при разборке или пережог проводов

Проблема	Последствие	Стоимость ремонта
Перетянутая гайка шкива	Деформация вала, разрушение сепаратора	Замена генератора (от 8 000₽)
Попадание металлической стружки в обмотку	Короткое замыкание, возгорание	Новый генератор + ремонт проводки (15 000₽+)

Экономия в 500-1000 рублей на кустарной замене оборачивается расходами в десятки тысяч при ремонте последствий. Официальные сервисы предоставляют техдокументацию на работы и используют термокамеры для корректной установки деталей, что гарантирует ресурс подшипника не менее 60 000 км. Помните: доступность замены на "классике" не означает допустимость халтуры – от исправности генератора зависит безопасность движения.

Перегрев генератора: взаимосвязь с подшипниками

Изношенные подшипники генератора провоцируют критическое повышение температуры узла из-за чрезмерного трения и механических заклиниваний. Неисправные опоры увеличивают сопротивление вращению ротора, заставляя генератор работать с перегрузкой, что вызывает лавинообразный рост тепловыделения.

Перегрев усугубляется разрушением смазки в деформированных подшипниках: загустевшая или вытекшая смазочная масса теряет охлаждающие свойства. Одновременно возникает биение вала, приводящее к затиранию обмоток о статор и коротким замыканиям, дополнительно разогревающим компоненты.

Последствия несвоевременной замены

Игнорирование проблемы вызывает цепную реакцию:

Плавление изоляции обмоток статора с последующим межвитковым замыканием
Деформация диодного моста и выход из строя регулятора напряжения
Заклинивание ротора с обрывом ремня и обесточиванием автомобиля

Симптом перегрева	Связь с подшипником
Запах горелой изоляции	Трение в подшипнике → нагрев обмоток
Снижение выходного напряжения	Перегрузка из-за заклинивания
Рывки ремня генератора	Биение вала от разрушенных опор

Эксплуатационный вывод: замена подшипников при первых признаках износа (гул, свист) предотвращает тепловое разрушение генератора. Для ВАЗ-2109 процедура упрощена доступностью запчастей и конструкцией узла – ремонт дешевле нового агрегата в 5-7 раз.

Вибрация двигателя – скрытый убийца вашего генератора

Постоянная тряска разрушает подшипники генератора, вызывая перекос вала и заклинивание ротора. Особенно опасны низкочастотные вибрации, характерные для изношенных опор двигателя или разбалансированных деталей – они создают ударные нагрузки, которые подшипник не рассчитан выдерживать длительно.

Первым признаком проблемы становится вой или гул из-под капота на холостых оборотах. Если игнорировать его, разрушение сепаратора подшипника приведет к задирам, перекосу щеток и замыканию обмоток. В итоге генератор либо заклинит (обрыв ремня, перегрев), либо перестанет выдавать ток из-за повреждения статора.

Почему замена подшипника ВАЗ 2109 – разумное решение:

Доступность: Оригинальные подшипники (6302 и 6202) стоят копейки, аналогов – множество в любом магазине.
Ремонтопригодность: Конструкция генератора ВАЗ позволяет заменить подшипник за 30-40 минут без специнструмента.
Профилактика: Своевременная замена дешевле нового генератора в 5-7 раз и предотвращает внезапный отказ в дороге.

Важно: После замены подшипника проверьте балансировку шкива и натяжение ремня. Перекос даже на 1 мм ускорит износ нового подшипника в разы.

Почему нельзя игнорировать мелкую стружку в корпусе генератора

Металлическая стружка в корпусе генератора – прямой признак разрушения подшипника. Она образуется при трении изношенных элементов обоймы, сепаратора или шариков, что указывает на критический износ узла. Игнорирование этого симптома ускоряет окончательный выход подшипника из строя.

Стружка действует как абразив, повреждая токосъемные кольца, щетки и обмотки ротора. Это вызывает замыкания витков, локальные перегревы и разрушение изоляции. В запущенных случаях металлическая пыль провоцирует межвитковое замыкание обмоток, что ведет к дорогостоящему ремонту или замене всего генератора.

Ключевые риски при игнорировании стружки:

Повреждаемый элемент	Последствие	Итог для автомобиля
Щеточный узел	Искрение, подгорание контактов	Скачки напряжения
Обмотка ротора	Короткое замыкание	Отказ генератора
Токосъемные кольца	Глубокие борозды, эрозия	Прерывистая зарядка АКБ

Цепная реакция разрушений:

Разбитый подшипник увеличивает вибрацию вала
Стружка распространяется по внутренней полости генератора
Абразив повреждает электронные компоненты
Нарушается контакт щеток с коллектором
Происходит перегрев и заклинивание ротора

Своевременная замена подшипника при первых признаках стружки предотвращает каскадный отказ генератора. Для ВАЗ 2109 эта операция занимает не более часа, тогда как ремонт сгоревшей обмотки обойдется в 3-5 раз дороже новой детали.

Аварийные признаки: когда машину нельзя заводить

Игнорирование неочевидных симптомов при запуске двигателя может спровоцировать катастрофические поломки, особенно если речь о критичных узлах вроде генератора. При замене его подшипника на ВАЗ 2109 важно убедиться в отсутствии сопутствующих угроз, иначе "ремонт" усугубит ситуацию.

Если после установки нового подшипника генератора проявляются следующие признаки – немедленно прекратите попытки запуска до диагностики. Заводка двигателя в таких условиях гарантированно выведет из строя электрооборудование или силовой агрегат.

Критичные симптомы для немедленной остановки

Металлический скрежет или вой из моторного отсека – даже после замены подшипника. Указывает на разрушение других компонентов генератора или смежных узлов (помпа, ГРМ).
Электрическая дуга или дым из генератора – признак КЗ в обмотках, возникшего при некорректной сборке или повреждении изоляции.
Интенсивная течь моторного масла под генератором – риск замыкания статора и возгорания при контакте с горячими частями.
Проводка, касающаяся ремня ГРМ – при запуске привод порвёт изоляцию, вызвав КЗ в бортовой сети.
Нефиксированный корпус генератора – болт крепления может пробить радиатор или блок цилиндров при вибрации.

Признак	Риск при запуске	Срочные действия
Искры при подключении клемм АКБ	Сгорание диодного моста генератора	Проверить полярность подключения
Ремень генератора провисает или перекошен	Обрыв ремня ГРМ, заклинивание роликов	Регулировка натяжения, замена роликов

При выявлении любого из этих признаков после замены подшипника – отсоедините клемму "массы" от АКБ. Проверьте правильность сборки генератора, целостность проводки и отсутствие масляных потёков. Запуск допустим только после устранения всех нарушений.

Подручные аналоги: если родной подшипник не найти

Отсутствие оригинального подшипника генератора для ВАЗ 2109 – не повод паниковать или откладывать ремонт. Многие детали советского автопрома унифицированы, а подшипники стандартизированы по международным размерам. Это позволяет найти функциональную замену даже в условиях дефицита конкретной маркировки.

Ключ к успеху – точное определение посадочных параметров: внутреннего диаметра вала, внешнего диаметра корпуса генератора и ширины обоймы. Эти данные есть в технической документации или легко замеряются штангенциркулем. Зная габариты, вы сможете подобрать аналог от другого производителя или даже от иной модели авто.

Проверенные варианты замены

Для переднего подшипника (со стороны шкива) типовые размеры – 35х72х17 мм. Подойдут аналоги:

6207-2RS – базовый типоразмер (закрытый, с двухсторонним уплотнением);
SKF 6207-2RSH или FAG 6207-2RSR – улучшенные версии с термостойкой смазкой;
От генераторов ГАЗель (БСЗ 9402.3701) или ВАЗ 2110 – идентичные параметры.

Задний подшипник (со стороны контактных колец) обычно имеет размер 17х47х14 мм. Ищите маркировки:

6303-2RS – общепромышленный стандарт;
Аналоги от стартеров или электродвигателей (например, NTN 6303LLU);
Подшипники с индексом C3 в маркировке – имеют увеличенный зазор для компенсации теплового расширения.

Позиция	Оригинальный номер ВАЗ	Основные аналоги	Критичные размеры (мм)
Передний	406.3701	6207-2RS, 35x72x17	35x72x17
Задний	406.3700	6303-2RS, 17x47x14	17x47x14

Важные нюансы при подборе:

Обязательно сверяйте ширину обоймы – несоответствие нарушит центровку ротора.
Выбирайте только закрытые подшипники (с суффиксом 2RS, ZZ или LLU). Открытые быстро загрязнятся.
При установке аналога проверяйте плотность посадки в корпус – люфт недопустим.

Холодный старт: как мороз губит подшипник

При отрицательных температурах смазка внутри подшипника генератора густеет, теряя текучесть. В первые секунды после запуска двигателя шарики или ролики качения вынуждены буквально "продираться" через застывшую массу, создавая эффект масляного голодания. Это резко увеличивает трение в узле даже при исправном состоянии детали.

Особенно критичен режим холодного пуска для изношенных подшипников: микротрещины в металле от ударных нагрузок прогрессируют лавинообразно. Зазоры между элементами качения и обоймами, незаметные летом, на морозе провоцируют вибрации, разрушающие сепаратор. Результат – заклинивание или рассыпание узла с разрывом обмоток статора.

Почему мороз ускоряет выход из строя:

Критический износ густой смазки – защитная плёнка истончается до состояния неспособного предотвратить контакт металла
Термические деформации – корпус генератора и вал охлаждаются неравномерно, создавая перекосы в посадке
Пиковые нагрузки – стартер требует максимального тока, заставляя генератор работать под ударной нагрузкой сразу после запуска

Температура	Состояние смазки	Риск повреждения
От 0°C до -10°C	Частичное загустение	Умеренный (ускоряется износ)
От -10°C до -25°C	Плотная пастообразная	Высокий (риск задиров)
Ниже -25°C	Твёрдая консистенция	Критический (вероятность разрушения за 2-3 пуска)

Важно: Характерный вой генератора при холодном запуске – не просто "сезонный звук", а прямой сигнал о начавшемся разрушении подшипника. Игнорирование приводит к отрыву ротора и короткому замыканию, когда ремонт обойдётся дороже нового узла.

Чек-лист самостоятельной замены подшипника генератора ВАЗ 2109 (16 пунктов)

Выполняйте действия последовательно, соблюдая меры безопасности.

Подготовьте необходимые инструменты и новый подшипник заранее.

Снимите клеммы с аккумулятора, начиная с «минуса».
Ослабьте натяжной болт и снимите приводной ремень генератора.
Отсоедините электрические разъемы и силовой провод от генератора (гайка «30»).
Выкрутите верхний и нижний крепежные болты генератора.
Извлеките генератор из моторного отсека.
Очистите корпус генератора от грязи ветошью.
Снимите заднюю пластиковую крышку генератора (защелки/винты).
Выдавите шпонку ротора из шкива (отверткой).
Открутите гайку крепления шкива, фиксируя ротор через отверстия ключом.
Снимите шкив и отодвиньте стопорную шайбу.
Разберите генератор: снимите заднюю крышку с статором (4 длинных стяжных болта).
Выбейте старый подшипник из крышки оправкой или съемником (удары наносите равномерно).
Очистите посадочное место от остатков смазки и загрязнений.
Установите новый подшипник в крышку, запрессовывая его строго вертикально (используйте оправку или трубку подходящего диаметра).
Соберите генератор в обратной последовательности (проверьте легкость вращения ротора).
Установите генератор на автомобиль, натяните ремень, подключите клеммы АКБ.

Генератор vs аккумулятор: кто виноват в разрядке

При разрядке аккумулятора первым подозревают именно его, однако виновником часто оказывается генератор, не обеспечивающий заряд во время движения. Характерные признаки проблемы – тусклый свет фар при работе двигателя, мигание лампочек на приборной панели или полное погасание электрооборудования после непродолжительной поездки.

Проверку стоит начинать с генератора: измерьте напряжение на клеммах АКБ при заведенном моторе (2000–2500 об/мин). Норма – 13.8–14.5 В. Если значение ниже 13 В, генератор не справляется. Причиной могут быть изношенные щетки, неисправный регулятор напряжения или, как в случае с ВАЗ 2109, разрушение подшипника, приводящее к перекосу вала и проскальзыванию ремня.

Ключевые отличия неисправностей

Генератор: АКБ не заряжается во время движения, разряд прогрессирует при использовании фар, печки, музыки.
Аккумулятор: Быстрая разрядка на стоянке (особенно в холод), вздутие корпуса, кипение электролита.

Симптом	Виноват генератор	Виноват аккумулятор
Напряжение при работающем ДВС	Менее 13 В	13.8–14.5 В
Заряд после ночной стоянки	АКБ заряжен	АКБ разряжен
Реакция на нагрузку	Свет тускнеет при повышении оборотов	Свет тускнеет равномерно

Не игнорируйте шумы из генератора: гул или скрежет подшипника ВАЗ 2109 – прямой сигнал к замене. Промедление приведет к клину ротора, обрыву ремня и мгновенной разрядке АКБ. Дешевый и доступный подшипник (например, 6302) сэкономит тысячи рублей на ремонте статора или замене генератора целиком.

Финишный этап: проверка на шум в движении

После установки нового подшипника запустите двигатель и внимательно прислушайтесь к работе генератора на разных оборотах. Отсутствие посторонних звуков (гула, скрежета, визга) на холостом ходу – первый положительный признак. Прогрейте мотор до рабочей температуры, так как некоторые дефекты проявляются только при тепловом расширении деталей.

Обязательно проведите тест в движении: разгоните автомобиль до 60–80 км/ч, попеременно включая и выключая мощных потребителей энергии (фары, печка, обогрев стекол). Нагрузка на генератор возрастет, и некачественный подшипник сразу выдаст себя характерным воем или свистом. Особое внимание уделите режимам плавного ускорения и торможения – в эти моменты ремень меняет нагрузку на вал.

Критерии успешной замены

Тишина на всех оборотах – от холостых (800–900 об/мин) до высоких (4000–5000 об/мин)
Отсутствие вибраций на руле или кузове при работе генератора
Стабильное напряжение в бортовой сети (13.8–14.5V) под нагрузкой

При появлении малейших подозрительных звуков немедленно заглушите двигатель и проверьте:

Натяжение ремня генератора (допустимый прогиб 10–15 мм)
Соосность шкивов и отсутствие перекосов
Качество фиксации генератора (недотянутые болты вызывают гул)

Тип шума	Возможная причина
Металлический гул	Перетяжка подшипника, брак детали
Прерывистый скрежет	Попадание стружки или грязи в обойму
Визг на высоких оборотах	Слабое натяжение ремня, износ шкива

Список источников

При подготовке материала о замене подшипника генератора ВАЗ 2109 использовались проверенные технические источники. Они содержат актуальные данные по ремонтным процедурам и советы по диагностике.

Ключевые ресурсы включают руководства для автомобилей семейства Lada Samara, экспертные обсуждения на профильных площадках и технические спецификации производителей комплектующих. Ниже приведен перечень основных категорий источников.

Информационные материалы

Официальные руководства по ремонту ВАЗ 2108–2115 издательства "Легион-Автодата"
Технические бюллетени АвтоВАЗа по обслуживанию генераторов серии 37.3701
Каталоги подшипников SKF/FAG с параметрами для замены (тип 6303)

Статьи из журналов "За рулем" и "Авторевю" по ремонту электрооборудования
Видеоинструкции сертифицированных мастеров СТО ВАЗ
Форумы Drive2.ru и ВАЗ Клуб с тематическими ветками обзоров
