Монтаж фаркопа на Газель грузовую самому - подробное руководство

Статья обновлена: 18.08.2025

Фаркоп – необходимое оборудование для владельцев коммерческого транспорта, планирующих буксировку прицепов. Самостоятельный монтаж на Газель требует технической грамотности и внимания к деталям.

Неправильная установка создаёт риски: отрыв устройства, деформацию рамы и потерю груза. Ключевые этапы – выбор сертифицированного узла, точная разметка точек крепежа и расчёт нагрузок.

Учитывайте особенности модификации шасси, состояние лонжеронов и необходимость усиления конструкции. Электропроводка должна соответствовать стандарту подключения вилки прицепа.

Выбор сертифицированного фаркопа под модель и год выпуска

При подборе фаркопа для Газели критически важно учитывать точную модель и год выпуска автомобиля, так как конструкция рамы и крепежных элементов может существенно различаться даже в рамках одного поколения. Например, фаркоп для Газели Next 2018 года не подойдет к Газели Бизнес 2020 года из-за различий в геометрии лонжеронов и электрооборудовании. Игнорирование этих параметров приведет к несовпадению отверстий крепления или нарушению геометрии сцепного устройства.

Обязательно требуйте у продавца сертификат соответствия ТР ТС 018/2011 – это подтверждает, что изделие прошло краш-тесты и соответствует нормам безопасности. Несертифицированные конструкции часто имеют скрытые дефекты сварки или используют низкосортную сталь, что создает риски отрыва прицепа в движении. Проверяйте наличие маркировки ГОСТ Р 41.55-99 на самом изделии и сверяйте VIN автомобиля с данными в документации фаркопа.

Ключевые параметры выбора

• Тип шара: H (50 мм) для легких прицепов до 1.5 т, F (съемный) для нагрузок до 3.5 т
• Крепежная схема: 4-точечное (база) или 6-точечное (усиленное) соединение с рамой
• Электроразъем: 7-pin (европейский) или 13-pin (универсальный) с защитой от коррозии

Модель Газели	Рекомендуемый класс фаркопа	Макс. нагрузка (кг)
ГАЗ-2705 (до 2010)	B (горизонтальный)	1200
ГАЗель Бизнес (2010-2013)	E (с демпфером)	1800
ГАЗель Next (2013+)	F (усиленная балка)	3500

1. Сверьте VIN с каталогом производителя – отличие даже в одной цифре может указывать на модификацию рамы.
2. Убедитесь в наличии компенсационных проставок для устранения зазоров между лонжеронами и кронштейнами.
3. Проверьте комплектацию: должны быть болты класса 8.8 с пружинными шайбами, заглушки и схема подключения электропроводки.

Необходимость согласования изменений конструкции с ГИБДД

Установка фаркопа на автомобиль "Газель" относится к изменениям конструкции транспортного средства согласно пункту 7.18 Перечня неисправностей ПДД РФ. Данная категория работ требует обязательного согласования с ГИБДД до начала монтажа, так как фаркоп влияет на силовую структуру кузова, изменяет геометрию заднего свеса и добавляет массу.

Без официального разрешения эксплуатация автомобиля с самовольно установленным тягово-сцепным устройством признается нарушением. Это влечет административную ответственность по части 1 статьи 12.5 КоАП РФ (штраф 500 рублей) с требованием устранить незаконную модификацию. Дополнительно возникают проблемы при прохождении техосмотра и оформлении ДТП со сцепленным прицепом.

Порядок узаконивания фаркопа

Процедура легализации включает несколько обязательных этапов:

1. Предварительная оценка: Проверка возможности установки конкретной модели фаркопа на вашу модификацию "Газели" в сертифицированном сервисном центре.
2. Экспертиза конструкции: Получение заключения от аккредитованной лаборатории о безопасности будущей доработки (испытания на прочность, соответствие ГОСТ Р 41.55).
3. Подача заявления в ГИБДД: Предоставление пакета документов:
   • Техпаспорт ТС
   • Заключение экспертизы
   • Сертификат на фаркоп
   • Квитанция об оплате госпошлины
4. Осмотр автомобиля инспектором: Контроль качества монтажа и соответствия проекта после установки устройства.
5. Внесение изменений в ПТС: Фиксация нового состояния ТС в документах при успешной проверке.

Важно: Самостоятельная установка до получения разрешения ГИБДД допустима только в виде "примерки" без финальной сварки/болтовой фиксации. Окончательный монтаж проводится после одобрения заявки и исключительно по сертифицированной схеме.

Альтернатива: заводской комплект vs универсальное решение

Заводской комплект фаркопа для Газели разработан специально под конкретную модель и год выпуска. Он включает кронштейны, точно соответствующие геометрии лонжеронов, крепеж, электропроводку с родными разъемами, а также подробную инструкцию по монтажу. Такой вариант исключает необходимость сверления или доработки кузова, что критично для сохранения гарантии на автомобиль.

Универсальные решения подходят для широкого спектра коммерческого транспорта, но требуют адаптации под Газель. В комплекте обычно поставляется регулируемая балка с набором кронштейнов, крепежные пластины и общая электропроводка. Монтаж предполагает подгонку элементов по месту, что часто связано с резкой, сваркой или использованием переходных пластин для достижения нужного положения.

Ключевые отличия

Критерий	Заводской комплект	Универсальный фаркоп
Совместимость	Идеальная (100% соответствие)	Требует проверки типоразмеров
Установка	Без доработок (крепление в штатные точки)	Возможна резка/сварка
Электропроводка	Plug-and-play (родные разъемы)	Ручная коммутация проводов
Надежность	Сертифицирована производителем	Зависит от качества адаптации
Цена	Выше на 40-60%	Бюджетнее

Рекомендации по выбору:

• Заводской комплект – оптимален для новых автомобилей, гарантийных случаев и минимального вмешательства в конструкцию.
• Универсальный фаркоп – оправдан при ограниченном бюджете, наличии профессионального оборудования (сварочный аппарат, болгарка) или для устаревших моделей Газели, где оригинальные детали недоступны.

Комплектация базового набора фаркопа

Стандартный комплект фаркопа для Газели включает несущую балку (лонжерон), выполненную из прочного металла с антикоррозионным покрытием. Конструкция рассчитана на крепление в штатные отверстия рамы или кузова, что исключает необходимость сверления дополнительных отверстий в большинстве случаев.

Дополнительно в набор входит крюк (шар) с фиксированной или съёмной конструкцией, имеющий сертифицированную нагрузочную маркировку. Размер шара обычно соответствует стандарту 50 мм, что обеспечивает совместимость с большинством прицепов. Обязательно присутствуют крепёжные элементы: болты, гайки и шайбы повышенного класса прочности (не ниже 8.8).

Вспомогательные компоненты

• Электропроводка с разъёмом 7-pin (евростандарт) для подключения световых приборов прицепа
• Кронштейны усиления для распределения нагрузки на раму
• Защитные заглушки для розетки при неиспользовании
• Комплект резиновых уплотнителей для предотвращения контакта металлических элементов

Элемент	Материал	Толщина металла
Несущая балка	Легированная сталь	4-6 мм
Крепёжные пластины	Сталь с цинкованием	5-8 мм

Отдельное внимание уделяется комплекту документации: инструкция по монтажу, сертификат соответствия ТР ТС 018/2011 и гарантийный талон. Отсутствие любого из перечисленных компонентов требует дополнительной проверки совместимости и безопасности конструкции перед установкой.

Проверка отсутствия коррозии в зоне установки перед работой

Коррозия металла в местах крепления фаркопа критически снижает прочность конструкции. Даже незначительные очаги ржавчины под нагрузкой могут привести к деформации рамы или отрыву узла во время движения.

Тщательно исследуйте лонжероны, поперечины и технологические отверстия в зоне монтажа. Используйте фонарь и зеркало для осмотра скрытых полостей. Проведите рукой по поверхностям, чтобы выявить шероховатости или вздутия ЛКП – частые признаки скрытой коррозии.

Алгоритм проверки:

1. Очистите зону металлической щёткой от грязи и рыхлых частиц
2. Простучите проблемные участки молотком: глухой звук сигнализирует о внутренней коррозии
3. Проверьте толщину металла шилом в подозрительных местах

При обнаружении коррозии:

• Не монтируйте фаркоп до полного восстановления металла
• Удалите ржавчию болгаркой с корд-щёткой до «здорового» слоя
• Обработайте зону преобразователем ржавчины и антикором
• Восстановите защитное лакокрасочное покрытие

Инструмент для монтажа: специфичные ключи и приспособления

Базовый набор включает стандартные гаечные ключи (рожковые, накидные) размеров 13-19 мм, головки с воротком или трещоткой, а также торцевые удлинители для доступа к трудным местам рамы. Обязательно потребуется мощный динамометрический ключ для точной затяжки ответственных соединений (болтов крепления кронштейнов, сцепного шара) согласно спецификациям производителя фаркопа и автомобиля.

Особое внимание уделите инструменту для подготовки кузова: электродрель со сверлами по металлу (Ø 10-14 мм в зависимости от крепежа), зенковка для обработки кромок отверстий, напильник для устранения заусенцев. Для защиты от коррозии в местах сверления приготовьте преобразователь ржавчины и термостойкую краску-аэрозоль в баллончике.

Специализированные приспособления

• Сверло ступенчатое (конусное) – для точного формирования отверстий в лонжеронах без смещения центра.
• Центровочное приспособление (кондуктор) – шаблон из комплекта фаркопа для разметки точек сверления на раме, гарантирующий симметричность установки.
• Гидравлический домкрат и страховочные подставки ("козлы") – для безопасного подъема и фиксации авто при работе под днищем.

Тип работ	Инструмент	Критичность
Разметка	Маркер, рулетка, уровень, кондуктор	Высокая (геометрия фаркопа)
Сверление	Дрель, ступенчатое сверло, керн, защитные очки	Высокая (точность отверстий)
Затяжка	Динамометрический ключ (40-120 Н·м)	Максимальная (прочность соединений)

Демонтаж защитной панели/бампера (если требуется)

Перед началом демонтажа убедитесь, что автомобиль стоит на ровной поверхности с включенным ручным тормозом. Приготовьте набор ключей (чаще потребуются на 10, 13, 17), крестовую и плоскую отвертки, а также антикоррозийную смазку для болтовых соединений.

Внимательно осмотрите крепления бампера: на Газели NEXT/Бизнес он обычно фиксируется саморезами или болтами через металлические кронштейны по бокам и снизу. Старые модели ("Газель-3302") могут иметь пластиковые клипсы по верхней кромке. Зафиксируйте расположение всех элементов крепежа, чтобы избежать ошибок при сборке.

Пошаговый процесс снятия

1. Отсоедините противотуманные фары (если они закреплены на бампере):
   • Снимите защитные резиновые заглушки с тыльной стороны бампера
   • Открутите гайки крепления фар ключом на 10
   • Аккуратно отсоедините электрические разъемы
2. Выкрутите крепежные элементы:
   • Снимите пластиковые заглушки (если есть) с помощью плоской отвертки
   • Выкрутите боковые болты крепления к лонжеронам (ключ на 13 или 17)
   • Удалите нижние саморезы/болты, соединяющие бампер с рамой и защитой двигателя
3. Извлеките бампер:
   • Потялите бампер на себя, отсоединяя боковые кронштейны от кузовных пазов
   • При закисании креплений обработайте соединения WD-40 и аккуратно подбейте кронштейны резиновой киянкой
   • Отведите демонтированный элемент в сторону, избегая царапин на кузове

Особенности для разных моделей

Газель-3302	Чаще требует снятия перед установкой фаркопа из-за малого клиренса. Верхние клипсы снимаются поддеванием отверткой.
ГАЗель NEXT	Бампер крепится исключительно болтами. Обязательно проверьте наличие датчиков парковки – перед отсоединением разъемов снимите минус с АКБ.

Важно! Все отсоединенные болты и клипсы складывайте в отдельную емкость. При сильной коррозии крепежа сразу замените его на оцинкованные аналоги диаметром М8-М10. После демонтажа очистите посадочные плоскости на раме от грязи металлической щеткой – это обеспечит плотное прилегание кронштейнов фаркопа.

Очистка технологических отверстий от грязи и герметика

Тщательная очистка технологических отверстий в раме или лонжеронах Газели – обязательный этап, игнорирование которого приводит к неплотному прилеганию крепежных элементов фаркопа. Накопившаяся грязь, коррозия или остатки заводского герметика создают зазоры, провоцируя люфт конструкции и ускоренное разрушение металла под нагрузкой.

Используйте комбинированный подход: сначала механически удалите крупные загрязнения металлической щеткой или скребком, затем обработайте отверстия специальным обезжиривателем или растворителем (уайт-спирит, бензин "Калоша"). Особое внимание уделите резьбовым соединениям – их необходимо продуть сжатым воздухом после очистки для полного удаления абразивных частиц.

Порядок работ и контроль качества

1. Визуальная диагностика: определите тип загрязнений (грязь, масло, герметик, ржавчина).
2. Грубая очистка: удалите объемные наслоения щеткой по металлу или дрелью с проволочной насадкой.
3. Обезжиривание: пропитайте ветошь растворителем, обработайте отверстия изнутри. Для стойких герметиков используйте пластиковый скребок.
4. Финишная обработка: продуйте полости компрессором или баллончиком со сжатым воздухом.

Инструмент/Материал	Назначение
Жесткая щетка	Удаление рыхлой ржавчины и грязи
Скребок (пластиковый/металлический)	Снятие слоев герметика
Обезжириватель	Растворение масляных пятен и остатков герметика
Сжатый воздух	Удаление пыли из глухих отверстий

Контрольный тест: после очистки болт должен входить в отверстие без усилий, но не болтаться. При наличии заусенцев обработайте кромки круглым напильником. Не допускайте попадания абразивных остатков в резьбу – это ослабит затяжку!

Предварительное прикладывание рамы фаркопа к лонжеронам

Перед фиксацией крепежом необходимо выполнить пробную установку конструкции, совместив монтажные отверстия на кронштейнах фаркопа с технологическими проемами на лонжеронах рамы автомобиля. Убедитесь, что профиль кронштейнов плотно прилегает к вертикальным и горизонтальным плоскостям лонжеронов без перекосов – зазоры более 1-2 мм недопустимы.

Используйте временные направляющие (болты М12-М14 без гаек или монтажные оправки) для совмещения отверстий и проверки соосности. Особое внимание уделите геометрии: продольная ось фаркопа должна быть строго параллельна оси автомобиля, а плоскость крепления розетки – перпендикулярна дорожному покрытию.

Критические аспекты контроля

• Проверка зазоров: Приложите металлическую линейку вдоль зоны контакта – просветы указывают на деформацию кронштейна или лонжерона.
• Свобода хода крепежа: Убедитесь, что болты свободно входят во все отверстия без принудительной юстировки.
• Клиренс: Оцените расстояние между нижней частью рамы фаркопа и грунтом – минимум 25 см при полной загрузке.

Параметр	Норма	Метод проверки
Смещение по осям X/Y	≤ 1.5 мм	Измерительная рейка
Угол отклонения розетки	0° ± 1°	Строительный уровень
Зазор в стыках	≤ 1 мм	Щуп 0.05-1 мм

При несоответствии параметров потребуется корректировка посадочных пластин фаркопа строго методом подточки, запрещено разгибание лонжеронов. После устранения недочетов повторите прикладывание до достижения полного контакта поверхностей.

Разметка точек сверления по шаблону (решающий этап!)

Тщательно зафиксируйте шаблон на лонжеронах рамы, используя струбцины или магнитные держатели. Убедитесь в абсолютной симметрии расположения относительно продольной оси автомобиля – малейший перекос недопустим. Проверьте соответствие шаблона модели кузова Газели, особенно в зоне заднего свеса.

Контролируйте параллельность линий шаблона основным элементам рамы. Особое внимание уделите зонам крепления кронштейнов – здесь требуется максимальная точность. Приложите шаблон без усилия, чтобы избежать деформации.

Ключевые операции при разметке

1. Проверка контрольных точек: Сравните расстояние от технологических отверстий рамы до меток на шаблон
2. Нанесение меток: Через монтажные окна шаблона нанесите кернером четкие точки на металл. Если шаблон бумажный – аккуратно проткните центры шилом
3. Дублирование разметки: Отметьте контуры пластин шаблона мелом для визуального контроля после его снятия

Обязательно сверьтесь со схемой из инструкции к фаркопу после нанесения меток. Перепроверьте расстояния между точками штангенциркулем. Учтите толщину лакокрасочного покрытия – кернение должно быть достаточно глубоким.

При обнаружении несоответствий немедленно повторите разметку. Помните: ошибка на этом этапе приведет к необратимым последствиям – перекосу конструкции или ослаблению крепления. Только после тройной проверки приступайте к сверлению.

Контроль соосности отверстий на обоих лонжеронах

После разметки и сверления отверстий под кронштейны фаркопа на каждом лонжероне в отдельности, критически важно убедиться в их строгой соосности. Отверстия на правом и левом лонжеронах должны находиться на абсолютно одинаковом расстоянии от контрольных точек рамы (передних краев, осей колес) и точно напротив друг друга по горизонтальной плоскости.

Невыполнение этого требования приведет к перекосу силовой балки фаркопа при монтаже, что вызовет опасные напряжения в металле рамы, деформации, ускоренный износ крепежа и преждевременное разрушение конструкции под нагрузкой. Особенно критично это для мест сверловки под усиливающие косынки.

Технология проверки и коррекции

Используйте следующие методы контроля:

1. Лазерный уровень – направьте луч через центр отверстия одного лонжерона. Он должен попадать строго в центр симметричного отверстия на противоположном лонжероне без смещения.
2. Калиброванная оправка – вставьте металлический стержень (арматура, длинное сверло) диаметром меньше отверстия на 2-3 мм. При параллельности лонжеронов стержень должен проходить свободно через оба отверстия без перекоса и усилия.
3. Шаблон-кондуктор – если применялся при разметке, приложите его к обеим сторонам рамы последовательно, сверяя положение отверстий относительно его направляющих.

При обнаружении смещения:

• Незначительное отклонение (до 1.5 мм) – рассверлите отверстия удлиненным сверлом в нужном направлении, контролируя перпендикулярность.
• Существенное несовпадение – заварите отверстия, повторно разметьте и просверлите по исправленным координатам.

Финишный этап: После коррекции обработайте кромки отверстий антикоррозийным составом. Убедитесь, что диаметр отверстий обеспечивает свободный проход крепежных болтов без люфта (допуск +0.5 мм). Только после подтверждения идеальной соосности приступайте к установке кронштейнов.

Применение только острого металлического сверла

Использование затупленного или неподходящего сверла при монтаже фаркопа на Газель гарантированно создаст проблемы: биение инструмента, перегрев металла, деформацию отверстий и сколы лакокрасочного покрытия. Это критично при работе с толстыми элементами рамы и кронштейнами, где требуется точное позиционирование крепежа.

Острое сверло по металлу (рекомендуется HSS-Co8%) обеспечивает контроль процесса и чистоту кромок за счёт быстрого удаления стружки без лишних усилий. Особое внимание уделите начальному этапу – кернение и фиксация центра сверления предотвращают "уход" сверла в сторону, что принципиально для совпадения отверстий на фаркопе и раме.

Ключевые требования к сверлению

• Диаметр сверла: Точно соответствует крепёжным болтам (обычно 12-14 мм).
• Охлаждение: Обязательное применение смазочно-охлаждающей жидкости (СОЖ) для снижения трения.
• Скорость вращения: Низкие/средние обороты дрели (250-500 об/мин) без избыточного давления.

Важно: Признаком правильного сверления является равномерная спиральная стружка. Появление дыма, визга или мелкой пыли – сигнал к немедленной замене сверла!

Этапы сверления: от малого диаметра к рабочему

При подготовке отверстий под крепеж фаркопа критически важно соблюдать последовательное увеличение диаметра сверла. Начинайте с минимального размера, который обеспечит точное позиционирование и снизит риск смещения инструмента при вибрациях.

Переход к каждому следующему диаметру выполняйте только после качественной обработки предыдущего этапа. Использование центровочного керна перед началом сверления строго обязательно – это предотвратит "увод" сверла от разметки.

Пошаговая технология сверления

1. Центровочное отверстие (3-4 мм): Наметочное сверление без сильного нажима для фиксации точки.
2. Промежуточный диаметр (6-8 мм): Увеличение отверстия с контролем перпендикулярности сверла.
3. Черновой диаметр (~80% от итогового): Подготовка под финальный проход (например, 10 мм для отверстия 12 мм).
4. Рабочий диаметр (по размеру крепежа): Финишное сверление с удалением заусенцев зенкером или напильником.

Важные замечания:

• Обязательно используйте смазочно-охлаждающую жидкость (СОЖ) для защиты сверла и металла.
• При сверлении толщин более 5 мм периодически извлекайте сверло для очистки стружки.
• Контролируйте угол сверления – перекос приведет к сложностям при установке болтов.

Толщина металла (мм)	Рекомендуемые этапы (диаметры в мм)
До 3	3 → 8 → 12 (финал)
3-6	4 → 6 → 10 → 13 (финал)
Более 6	4 → 8 → 10 → 12 → 14 (финал)

Ошибки при нарушении этапности: Поломка сверла, рваные края отверстия, перегрев металла, смещение от разметки. Использование одного сверла большого диаметра на старте гарантированно испортит заготовку.

Обязательная обработка свежих отверстий антикором

Сверление новых отверстий в лонжеронах или других элементах кузова Газели нарушает заводское антикоррозийное покрытие, обнажая "голый" металл. Контакт с влагой, дорожными реагентами и грязью без защиты неизбежно запускает процесс окисления, который быстро распространяется под краской и внутри конструкции.

Игнорирование обработки приводит к появлению глубоких очагов ржавчины вокруг точек крепления фаркопа уже через один-два сезона. Это ослабляет металл, снижает прочность соединения и создаёт риски отрыва тягово-прицепного устройства в критический момент, особенно при динамических нагрузках.

Технология обработки

Последовательность нанесения защитного слоя:

1. Очистка поверхности:
   • Удалите металлическую стружку и пыль из отверстий сжатым воздухом
   • Обезжирьте кромки и внутренние стенки отверстий уайт-спиритом
2. Нанесение грунта-модификатора:
   • Используйте кислотный (травящий) грунт для первичной защиты
   • Наносите кистью или аэрозолем в 2 слоя с межслойной сушкой 15 минут
3. Заполнение полостей:
   • Введите в отверстия антикоррозийный воск или мастику через тонкую насадку
   • Добейтесь полного покрытия внутренней поверхности без пустот
4. Финишная защита краёв:
   • После установки крепежа загерметизируйте стыки вокруг болтов
   • Используйте резино-битумный герметик или специальный антикор-лак

Установка усилительных пластин при тонком металле лонжеронов

Основная проблема при монтаже фаркопа на Газель с тонкостенными лонжеронами (менее 3 мм) – риск деформации или разрыва металла под нагрузкой. Штатные места крепления не рассчитаны на точечное давление крюка с грузом, особенно при динамических воздействиях. Усилительные пластины (косынки) распределяют нагрузку по большей площади, предотвращая смятие металла и повышая надежность конструкции.

Пластины вырезаются из листового металла толщиной 4-6 мм, повторяя контур зоны крепления фаркопа к лонжерону с запасом 3-5 см во все стороны. Обязательна обработка антикором всех поверхностей пластин и контактных зон лонжерона перед установкой. Толщина пластин должна превышать толщину лонжерона минимум на 30%.

Ключевые этапы установки

Технология монтажа:

1. Сверление отверстий в пластинах строго по разметке штатных крепежных точек фаркопа
2. Совмещение пластин с лонжеронами и разметка ответных отверстий через пластину
3. Сквозное сверление лонжеронов сверлом по металлу с охлаждением (без перекоса)
4. Обработка кромок отверстий герметиком от коррозии

Особенности крепления:

• Используйте только высокопрочные болты класса 8.8 или 10.9 с подходящими шайбами
• Затягивайте болты крест-накрест динамометрическим ключом согласно спецификации фаркопа
• Дополнительно проваривайте пластины по контуру сплошным швом (если конструкция позволяет)

Ошибка	Последствие	Профилактика
Пластины тоньше лонжерона	Деформация крепления	Соотношение толщин 1:1.3 минимум
Отсутствие антикора	Коррозия в зазорах	Грунтовка + мастика стыков
Перетяжка болтов	Срез крепежа	Динамометрический ключ

Обязательно проверяйте целостность сварных швов и состояние крепежа после первых 500 км пробега с нагрузкой. При появлении следов деформации лонжеронов или трещин на пластинах эксплуатацию фаркопа необходимо прекратить до усиления конструкции.

Верхние кронштейны фаркопа Газель требуют точного позиционирования под углом к лонжеронам для равномерного распределения нагрузки. Перед фиксацией проверьте соответствие отверстий в кронштейнах и раме, используя регулировочные шайбы толщиной 2-5 мм при необходимости компенсации зазоров.

Установите кронштейны с предварительным натягом, выдерживая угол 10-15° относительно вертикальной оси кузова. Контролируйте параллельность обеих сторон рамы строительным уровнем – перекос более 3° приведет к деформации крепежа при эксплуатации.

Технология крепления верхних кронштейнов

1. Подготовка поверхностей
   • Зачистите места контакта металлической щёткой
   • Обработайте грунтовкой для предотвращения коррозии
2. Фиксация под углом
   • Вставьте болты М12 (класс прочности 8.8) через кронштейн и раму
   • Наклоните элемент на расчётный угол, зафиксировав струбцинами
3. Контроль параметров
   • Проверьте совпадение осей кронштейна и лонжерона
   • Убедитесь в отсутствии напряжения металла

Таблица моментов затяжки

Тип соединения	Диаметр болта	Момент (Н∙м)
Основное крепление	12 мм	90-100
Дополнительные точки	10 мм	45-50

Затягивайте болты крест-накрест в три этапа: сначала на 30% от номинального момента, затем на 70%, финишная затяжка – 100%. После пробега 200-300 км повторно проверьте момент – усадка прокладок может требовать коррекции.

Момент затяжки ответственных болтов по схеме производителя

Крайне важно соблюдать рекомендованный момент затяжки для силовых соединений фаркопа и лонжеронов рамы. Недостаточное усилие приводит к самооткручиванию и люфтам, а чрезмерное – к деформации металла, срыву резьбы или усталостным трещинам в ответственных узлах.

Производители фаркопов для Газели предоставляют схему затяжки с указанием точных значений в Ньютон-метрах (Н·м) для каждой группы болтов. Эти параметры зависят от класса сцепного устройства, диаметра крепежа и типа соединения (например, стык рамы с усилителем).

Ключевые правила затяжки

• Используйте динамометрический ключ – "на глаз" или ударным гайковертом невозможно добиться точности.
• Следуйте схеме производителя – порядок затяжки (например, крест-накрест) обеспечивает равномерное прилегание и распределение нагрузки.
• Обязательная протяжка после пробега – через 500-1000 км проверьте и повторно затяните все силовые болты согласно нормативам.

Тип соединения	Диаметр болта (мм)	Рекомендуемый момент (Н·м)
Крепление кронштейнов к раме	12-14	90-120
Соединение балки фаркопа с кронштейнами	16-18	180-220
Элементы с усилителями (косынками)	14-16	130-170

Важно: Указанные значения – ориентировочные. Всегда сверяйтесь с инструкцией к конкретной модели фаркопа. Болты должны быть чистыми, без повреждений резьбы, а под головки – установлены штатные шайбы.

Последовательность затяжки крепежа "крест-накрест"

При фиксации фаркопа к лонжеронам рамы Газели равномерное распределение нагрузки на крепёж и детали кузова критически важно. Применение схемы "крест-накрест" исключает перекосы конструкции и гарантирует плотное прилегание ответных плоскостей.

Перед затяжкой убедитесь, что все болты/гайки вставлены свободно, без перекоса резьбы, а элементы фаркопа и рамы совмещены без зазоров. Используйте динамометрический ключ для контроля момента, указанного производителем фаркопа (обычно 90-110 Н·м для болтов М12).

Алгоритм затяжки

1. Наживите все крепёжные элементы вручную до соприкосновения шайб.
2. Затяните каждый болт/гайку предварительно на 25-30% от конечного момента, следуя нумерации:

   Позиция 1	Левый передний
   Позиция 2	Правый задний
   Позиция 3	Правый передний
   Позиция 4	Левый задний

3. Повторите цикл, доводя усилие до 60-70% от нормы в той же последовательности.
4. Выполните финальную затяжку на полный момент строго по схеме 1→2→3→4.

После монтажа проверьте отсутствие люфта конструкции. Обязательно перепроверьте момент затяжки через 100-200 км пробега – усадка прокладок может ослабить соединение.

Использование усиленных гаек с нейлоновыми вставками

При установке фаркопа на Газель обычные гайки подвержены риску самооткручивания из-за постоянных вибраций и ударных нагрузок. Это может привести к ослаблению крепления, люфту конструкции и даже отрыву прицепа во время движения.

Специальные усиленные гайки с нейлоновыми вставками (self-locking nuts) решают эту проблему за счет полимерного кольца внутри резьбовой части. При закручивании нейлон деформируется, плотно обжимая болт и создавая постоянное сопротивление отвинчиванию.

Ключевые особенности применения

• Обязательное использование на всех ответственных соединениях: рама, кронштейны крепления, сцепное устройство
• Одноразовый монтаж: нейлоновая вставка теряет свойства после демонтажа (требуется замена)
• Контроль усилия затяжки: использовать динамометрический ключ согласно спецификации фаркопа

Параметр	Обычная гайка	Гайка с нейлоновой вставкой
Сопротивление вибрациям	Низкое	Высокое
Требуемая частота проверки	Каждые 500-1000 км	Раз в 5000 км
Риск самооткручивания	Критический	Минимальный

При затяжке таких гаек возникает повышенное трение - момент закручивания должен быть на 20-25% выше, чем для стандартного крепежа. Всегда проверяйте маркировку (класс прочности 8.8 или 10.9) и целостность нейлонового кольца перед установкой.

Категорически запрещается смазывать резьбу перед монтажом - это снижает эффективность фиксации. После года эксплуатации или сильных нагрузок (езда по бездорожью) проведите внеплановую проверку состояния крепежа.

Защита резьбы графитовой смазкой перед сборкой

Качественная обработка резьбовых соединений перед окончательной затяжкой – критически важный этап при монтаже фаркопа на Газель. Применение графитовой смазки в этом процессе решает сразу несколько ключевых задач.

Графитовая смазка обладает уникальными свойствами, делающими ее идеальным выбором для ответственных соединений, работающих под нагрузкой и в условиях вибрации, характерных для фаркопа. Ее использование обеспечивает не только защиту от коррозии, но и правильную работу соединения на протяжении всего срока службы.

Правила нанесения и преимущества

Порядок действий:

1. Очистка резьбы: Тщательно удалите с болтов и гаек всю грязь, ржавчину, старую смазку или заводскую консервацию. Используйте металлическую щетку, ветошь и, при необходимости, специальные очистители.
2. Нанесение смазки: Нанесите тонкий, но равномерный слой графитовой смазки на всю длину резьбы болта (шпильки). Для гаек смажьте внутреннюю резьбу, стараясь попасть между витками. Не экономьте, но и не переусердствуйте – излишки будут выдавливаться при затяжке.
3. Вкручивание: Начинайте закручивать болт/гайку вручную, убедившись, что резьба заходит легко и без перекосов. Это подтвердит чистоту резьбы и правильность нанесения смазки.
4. Затяжка: Окончательно затяните соединение динамометрическим ключом с усилием, указанным в инструкции к фаркопу или руководстве по ремонту Газели.

Ключевые преимущества графитовой смазки для резьбы фаркопа:

• Антифрикционный эффект: Значительно снижает трение при затяжке, позволяя достичь точного заданного момента затяжки без "ложного" ощущения достижения предела из-за сухого трения.
• Защита от коррозии: Образует защитный слой, предотвращающий окисление металла и образование ржавчины внутри резьбового соединения.
• Стабильность при высоких нагрузках и температуре: Не выгорает и не теряет свойств при нагреве от выхлопной системы или трения, в отличие от многих пластичных смазок.
• Предотвращение прикипания: Главное преимущество! Резко снижает риск "прихватывания" и прикипания болтов и гаек к деталям фаркопа и элементам кузова/рамы Газели из-за вибрации и коррозии. Это критически важно для возможного будущего демонтажа.
• Долговременная защита: Графит "работает" даже после частичного выдавливания или высыхания связующего компонента смазки.

Смазка	Защита от коррозии	Термостойкость	Антифрикционные свойства	Защита от прикипания
Графитовая	Хорошая	Отличная	Отличные	Отличная
Литол-24 / ШРУС	Удовлетворительная	Средняя (вытекает, выгорает)	Хорошие	Средняя
WD-40 (как смазка)	Временная	Низкая	Низкие	Слабая
Медная	Хорошая	Отличная	Хорошие	Хорошая

Использование графитовой смазки – это простой, недорогой, но крайне эффективный способ обеспечить надежность и долговечность резьбовых соединений фаркопа на Газели, а также гарантировать возможность его относительно легкого снятия в будущем при необходимости. Никогда не пренебрегайте этой операцией.

Как избежать перекоса конструкции при финальной сборке

Перекос фаркопа при монтаже на Газель чреват неравномерным распределением нагрузки, ускоренным износом элементов подвески и риском отрыва конструкции при эксплуатации. Особенно критично соблюдение геометрии на рамах с коррозийными повреждениями или после ремонтов, где плоскости крепления могут быть деформированы.

Используйте контрольные точки рамы и технологические отверстия производителя для точной ориентации силовых элементов. При отсутствии эталонных меток заранее нанесите разметку мелом по продольной оси шасси, используя рулетку и строительный шнур – это позволит визуально контролировать симметричность установки.

Ключевые этапы контроля геометрии

1. Предварительная "примерка" без затяжки: Установите кронштейны и балку на штатные места, наживите все болты на 2-3 нитки резьбы для свободного перемещения конструкции.
2. Проверка диагоналей: Измерьте рулеткой расстояния между противоположными углами рамы и фаркопа (например, левый передний кронштейн → правый конец балки). Расхождение более 3 мм требует корректировки.
3. Использование гидравлического домкрата: При выявлении перекоса приподнимите сторону с меньшей диагональю, подложив прокладку под кронштейн, затем повторите замеры.

Параметр	Нормальное значение	Критичное отклонение
Разность диагоналей рамы	0–2 мм	>3 мм
Зазор между кронштейном и лонжероном	Равномерный по всей поверхности	Клиновидный просвет

Фиксация в два этапа: После выравнивания затяните болты динамометрическим ключом в последовательности "от центра к краям" крестообразным методом с усилием, указанным производителем фаркопа. Избегайте перетяжки – это вызывает внутренние напряжения металла.

• Обязательная проверка угла наклона шара: горизонтальность контролируйте пузырьковым уровнем на площадке сцепного устройства.
• Тест на статическую нагрузку: после монтажа нагрузите фаркоп весом 150–200 кг на 30 минут, затем проверьте отсутствие деформаций и ослабления крепежа.

Монтаж демпфирующей площадки под шар фаркопа

Демпфирующая площадка (проставка) выполняет критически важную функцию: она гасит вибрации и ударные нагрузки, передаваемые от прицепа на раму автомобиля. Её установка обязательна для предотвращения деформации лонжеронов и точек крепления фаркопа, особенно при эксплуатации с тяжелыми грузами.

Правильный монтаж площадки напрямую влияет на долговечность конструкции и безопасность буксировки. Используйте только оригинальные или рекомендованные производителем фаркопа проставки, соответствующие толщине и материалу рамы Газели. Самодельные решения из неподходящего металла или резины недопустимы.

Ключевые этапы и требования

Подготовка поверхности: Тщательно зачистите места контакта площадки с рамой и фаркопом от грязи, ржавчины и старой краски болгаркой со щеткой-насадкой. Обезжирьте металл. Любые неровности снижают эффективность демпфирования и могут привести к люфту.

Установка площадки: Проставка монтируется строго между ответной частью фаркопа (консолью) и рамой автомобиля в местах крепления кронштейнов. Следите за совпадением всех монтажных отверстий. Не пытайтесь "докрутить" болты при несовпадении – это признак ошибки позиционирования.

1. Последовательность сборки:
   • На раму наложите демпфирующую площадку.
   • Поверх площадки установите кронштейн фаркопа.
   • Вставьте крепежные болты (обычно высокопрочные М12 или М14 класса 10.9).
2. Затяжка крепежа:
   • Предварительно наживите все болты гайками без усилия.
   • Окончательную затяжку производите динамометрическим ключом в крестообразной последовательности с усилием, указанным в инструкции к фаркопу (обычно 90-110 Н·м).
   • Не применяйте ударные инструменты – они могут повредить проставку и сорвать резьбу.

Контроль качества: После затяжки убедитесь, что площадка равномерно обжата по всему периметру, без перекосов и выступающих краев. Между рамой, проставкой и кронштейном фаркопа не должно быть зазоров. Проверьте отсутствие контакта площадки с другими элементами кузова или топливными магистралями.

Ошибка монтажа	Последствие
Отсутствие площадки	Ускоренный излом рамы в зоне крепления, трещины сварных швов
Затяжка "на глаз"	Деформация проставки, ослабление крепежа в движении
Загрязнение стыкуемых поверхностей	Коррозия, постепенное разрушение соединения

Важно: Регулярно (раз в 5-10 тыс. км или перед длительной поездкой с прицепом) проверяйте состояние демпфирующей площадки на предмет расслоения, трещин, следов масла или тосола. При малейших повреждениях замените её немедленно.

Варианты прокладки проводки: через штатный резиновый уплотнитель

Штатный уплотнитель между кузовом и задней дверью – оптимальный путь для проводки фаркопа, так как он сохраняет герметичность салона и защищает провода от перетирания. Для реализации потребуется аккуратно прорезать в резине отверстия под разъемы или отдельные жилы, избегая повреждения структурных элементов уплотнителя.

Используйте специальные проходные гильзы или термоусадочные трубки для дополнительной изоляции проводов в местах контакта с резиной. Обязательно оставьте петлю длиной 10-15 см внутри кузова для компенсации вибраций и открывания двери, а соединения проводов располагайте только в сухих зонах салона или багажника.

Пошаговый алгоритм работ

1. Демонтаж уплотнителя: Снимите резиновый короб с дверного проема, аккуратно поддев отверткой.
2. Разметка отверстий: Отметьте точки ввода проводов в верхней или боковой части уплотнителя, где отсутствуют металлические вставки.
3. Формирование каналов:
   • Вариант 1: Прорежьте крестообразные надрезы скальпелем
   • Вариант 2: Проделайте отверстия пробойником под диаметр проводов
4. Защита проводки: Наденьте на кабели гофру и проденьте через подготовленные отверстия.
5. Герметизация: Обработайте места ввода силиконовым герметиком.

Критические требования: Сечение проводов – не менее 1.5 мм² для сигнальных цепей и 2.5 мм² для питания противотуманных фар. Обязательно используйте предохранители в разрыве цепи +12В.

Параметр	Рекомендация
Диаметр отверстий	На 20-30% больше толщины жгута
Расстояние между проводами	Минимум 3 см во избежание КЗ
Защита от влаги	Двойной слой термоусадки с клеевой основой

После монтажа проверьте функциональность световых приборов и отсутствие защемления проводов при закрытой двери. Регулярно осматривайте уплотнитель на предмет потери эластичности или трещин в зоне прокладки кабелей.

Подбор сечения проводов для сигнальных цепей

Для сигнальных цепей фаркопа (поворотники, стоп-сигналы, габариты, задний ход) критично избежать падения напряжения и перегрева. Сечение выбирается исходя из силы тока и длины проводки. Лампы на световых модулях потребляют 1-2 А на контур, но одновременная работа нескольких цепей требует запаса прочности.

Используйте медные многожильные провода в термостойкой изоляции (марки ПВС, ШВВП). Минимальное сечение для одиночной цепи – 0,5 мм² при длине до 3 м. При большей протяженности трассы или комбинированных нагрузках применяйте формулу: S = (I × L × 0,017) / ΔU, где S – сечение (мм²), I – ток (А), L – длина линии (м), ΔU – допустимое падение напряжения (0,5 В), 0,017 – удельное сопротивление меди.

Практические рекомендации

• Стандартные цепи (поворотники, стоп-сигналы): 0,75–1 мм²
• Комбинированные линии (например, габариты + подсветка номера): 1–1,5 мм²
• Общий массовый провод: 1,5–2 мм² (суммарная нагрузка всех контуров)

Цепь	Ток (А)	Длина 3 м	Длина 6 м
Левый поворот	2	0,5 мм²	0,75 мм²
Стоп-сигнал	2	0,5 мм²	0,75 мм²
Габариты + номер	3	0,75 мм²	1 мм²

Обязательно: Защищайте проводку в гофротрубке, избегайте перегибов возле сцепного устройства. Для соединений используйте термоусадочные гильзы, не допускайте скруток. Проверьте отсутствие КЗ мультиметром перед подключением к штатной электропроводке.

Подключение массового провода к кузову через клемму

Надежное соединение массового провода с кузовом критически важно для стабильной работы электрооборудования фаркопа. Используйте медный многожильный провод сечением не менее 6 мм² с качественной изоляцией, протянутый напрямую от минусовой клеммы аккумулятора к точке крепления на раме или лонжероне.

Тщательно подготовьте место контакта на кузове: полностью удалите краску, ржавчину и загрязнения металлической щеткой до появления блеска. После зачистки незамедлительно обработайте поверхность антикоррозийным составом или токопроводящей смазкой для предотвращения окисления.

Этапы монтажа клеммы

1. Выберите место крепления вблизи фаркопа (крепкий металлический элемент кузова без вибраций)
2. Просверлите отверстие под болт, обработав кромки антикором
3. Наденьте на провод медную луженую клемму с термоусадкой
4. Зафиксируйте соединение болтом с гроверной шайбой (М8-М10)
5. Дополнительно установите зубчатую шайбу между клеммой и кузовом

Ошибка	Последствие
Крепление на окрашенную поверхность	Прерывистый контакт, нагрев проводки
Использование алюминиевого провода	Окисление и рост сопротивления
Отсутствие антикоррозийной обработки	Коррозия соединения через 3-6 месяцев

После установки проверьте цепь мультиметром: сопротивление между клеммой фаркопа и минусом АКБ должно составлять 0.1-0.3 Ом. Регулярно контролируйте состояние соединения – подтягивайте болты и обновляйте защитную смазку при сезонном ТО.

Установка блока согласования для LED-ламп прицепа

LED-лампы прицепа потребляют меньше тока, чем лампы накаливания, что вызывает ложное срабатывание системы диагностики Газели. Автомобиль фиксирует ошибку "обрыв цепи" или мигает поворотник, так как бортовой компьютер не распознаёт низкое сопротивление светодиодов.

Блок согласования подключается между штатной электропроводкой Газели и проводкой прицепа, эмулируя нагрузку ламп накаливания. Это предотвращает сбои в работе световой сигнализации и ошибки CAN-шины, сохраняя корректную работу всех функций: стоп-сигналов, поворотников, габаритов и противотуманных фар.

Порядок монтажа и подключения

Ключевые этапы установки:

1. Определите место крепления блока в зоне фаркопа (защищённое от воды и вибрации)
2. Снимите защитную панель в багажнике для доступа к колодке розетки фаркопа
3. Подключите входные провода блока к контактам автомобильной розетки согласно схеме:

   Цвет провода авто	Функция
   Жёлтый	Левый поворотник
   Зелёный	Правый поворотник
   Красный	Стоп-сигналы
   Чёрный	Масса

4. Соедините выходные провода блока с соответствующими кабелями прицепа
5. Надёжно заизолируйте соединения термоусадкой

Критичные нюансы:

• Обязательно используйте медные многожильные провода сечением не менее 1.5 мм²
• Проверьте герметичность уплотнителей розетки фаркопа после подключения
• Протестируйте все световые режимы до сборки обшивки: включите зажигание, активируйте поворотники, тормоз, габариты
• При ошибках в работе – перепроверьте соответствие контактов схеме производителя

Распиновка разъема электрооборудования (7-pin)

Стандартная 7-контактная розетка фаркопа (евроразъем) обеспечивает синхронизацию световых сигналов автомобиля и прицепа. Корректная распиновка обязательна для легальной эксплуатации и безопасности.

Используйте мультиметр для идентификации проводов в автомобильной проводке перед подключением. Цвета жил могут отличаться у разных производителей, поэтому ориентируйтесь на функциональное назначение контактов.

Назначение контактов (вид на гнездо прицепа)

Контакт	Функция	Цвет провода (типовой)
1	Левый поворотник	Желтый
2	Противотуманные фары*	Голубой
3	Масса (0V)	Белый
4	Правый поворотник	Зеленый
5	Габаритные огни (правые)	Коричневый
6	Стоп-сигналы	Красный
7	Габаритные огни (левые)	Черный

* Контакт 2 часто не задействован в базовых комплектациях Газели

Ключевые требования при подключении:

• Обязательное использование реле-блока согласования (штатная проводка Газели не рассчитана на нагрузку прицепа)
• Защита цепи предохранителями (номинал уточняйте в инструкции блока согласования)
• Герметизация соединений термоусадкой для защиты от окисления

Меры для защиты проводки от перетирания в точках вывода

Основной риск повреждения электропроводки фаркопа возникает в местах контакта с острыми металлическими кромками кузова или технологическими отверстиями. Постоянная вибрация при движении автомобиля приводит к истиранию изоляции, что вызывает короткие замыкания и обрывы цепи.

Для предотвращения перетирания обязательна установка дополнительных защитных элементов в зонах прохождения проводов через кузовные элементы. Все меры направлены на устранение прямого контакта проводников с металлом и фиксацию трассы.

Способы защиты

• Резиновые или полиуретановые втулки – монтируются в отверстия кузова, создавая гладкий переход для проводов
• Гофрированные трубки ПВХ – одеваются на жгут перед протяжкой, защищая весь пучок от истирания
• Пластиковые кабель-каналы – жесткие короба с защелками для открытых участков возле лонжеронов
• Двойной слой термоусадки – на критичных участках с последующим прогревом строительным феном

Материал	Точка применения	Эффективность
Резиновая втулка	Отверстия в поперечине	Высокая (защита кромок)
Пластиковая гофра	Участки вдоль рамы	Средняя (общая защита)
Силиконовый герметик	Края втулок	Дополнительная (от влаги)

После монтажа обязательно проверяйте свободу хода проводки – жгут не должен натягиваться при полном ходе подвески. Фиксируйте провода нейлоновыми стяжками с шагом 20-30 см, исключая провисание. Места ввода дополнительно обработайте антикоррозийной смазкой или жидкой резиной для гидроизоляции.

Тестирование световых приборов прицепа на всех режимах

После подключения электропроводки прицепа к розетке фаркопа необходимо проверить работу всех световых приборов в различных режимах. Убедитесь в корректном функционировании габаритных огней, указателей поворота (включая аварийную сигнализацию), стоп-сигналов и фонаря заднего хода. Это критически важно для безопасности и соответствия требованиям ПДД.

Тестирование проводится при заведенном двигателе автомобиля с включенными фарами. Особое внимание уделите проверке на холостом ходу (800-1000 об/мин) и при повышенных оборотах (2000-3000 об/мин), чтобы исключить сбои из-за колебаний напряжения в бортовой сети.

Пошаговая процедура проверки

1. Габаритные огни: Включите ближний свет фар. Убедитесь, что оба габарита прицепа горят равномерно без мерцания.
2. Поворотники и аварийка:
   • Активируйте левый указатель поворота – проверьте синхронность и частоту мигания с автомобилем
   • Повторите для правого поворотника
   • Включите аварийную сигнализацию – все повторители должны мигать синхронно
3. Стоп-сигналы: Нажмите педаль тормоза. Убедитесь, что оба стоп-огня на прицепе загораются мгновенно и ярче габаритов.
4. Задний ход: При выжатом сцеплении включите передачу заднего хода. Проверьте активацию белого фонаря на прицепе.
5. Проверка под нагрузкой:

   Режим двигателя	Действия
   Холостой ход	Повторите пункты 1-4 при 800-1000 об/мин
   Повышенные обороты	Доведите обороты до 2500-3000 об/мин, проверьте отсутствие мерцания ламп

Финишный этап: Визуально осмотрите разъемы и провода на предмет нагрева после 5 минут работы всех приборов одновременно. Любое потемнение изоляции указывает на плохой контакт или несоответствие сечения проводов.

Регулировка высоты шара под дышло прицепа

Правильная высота установки шара фаркопа относительно дорожного полотна – критически важный параметр для безопасной эксплуатации прицепа. Несоответствие высоты шара и сцепного устройства прицепа приводит к неправильному распределению веса, ухудшению устойчивости автомобиля и повышенному износу элементов как фаркопа, так и прицепа.

Идеальная высота измеряется при полностью загруженном автомобиле и прицепе. Центр шара должен находиться на том же уровне, что и центр чаши дышла сцепного устройства вашего прицепа в его рабочем (нагруженном) состоянии. Для большинства прицепов, используемых с Газелью, этот параметр обычно лежит в диапазоне 350-450 мм от земли до центра шара.

Ключевые шаги и нюансы регулировки

1. Замер исходной высоты: Загрузите автомобиль и прицеп так, как они будут эксплуатироваться. Измерьте расстояние от земли до центра чаши дышла прицепа (H_прицеп).
2. Определение высоты шара: Измерьте расстояние от земли до центра шара фаркопа на загруженной Газели (H_шар). Значения H_прицеп и H_шар должны максимально совпадать.
3. Способы регулировки:
   • Сменная плита: Используйте монтажную плиту фаркопа с нужным набором отверстий для вертикального смещения шара.
   • Регулируемая ножка шара: Если фаркоп имеет телескопическую ножку, ослабьте крепежные болты, установите нужную высоту и надежно затяните.
   • Дополнительные проставки: В некоторых случаях применяют специальные стальные проставки под крепление шара.
4. Допустимое отклонение: Максимально допустимая разница между H_прицеп и H_шар не должна превышать 20-30 мм. Прицеп должен располагаться строго горизонтально.

Важно: После любой регулировки или установки проставок обязательно проверьте затяжку всех резьбовых соединений динамометрическим ключом с усилием, указанным в инструкции к фаркопу. Неправильная высота шара или слабый момент затяжки могут привести к аварийной ситуации.

Проблема из-за неправильной высоты	Последствие
Шар слишком высоко	Задирание носа прицепа, разгрузка передней оси автомобиля, ухудшение управляемости
Шар слишком низко	Просадка дышла прицепа, перегруз задней оси тягача, риск касания прицепом дороги

Обязательный контроль зазора с задним бампером

После монтажа основной конструкции фаркопа критически важно проверить расстояние между его шаровой площадкой и нижним краем заднего бампера автомобиля. Недостаточный зазор приведет к неизбежному контакту металла фаркопа с пластиком бампера при движении по неровностям, разгруженному кузову или под нагрузкой прицепа. Это чревато повреждением как бампера (трещины, сколы краски, деформация), так и лакокрасочного покрытия на шаровой площадке.

Минимально допустимый зазор варьируется в зависимости от модели Газели, состояния подвески (просевшие пружины уменьшают его) и типа фаркопа, но ориентироваться следует на величину не менее 50-70 мм в статическом положении автомобиля без нагрузки. Учитывайте, что при полной загрузке салона/кузова и сцеплении прицепа кузов просядет, а на кочках возникнут динамические колебания – реальный зазор в движении будет меньше статического.

Ключевые действия для контроля и обеспечения правильного зазора

• Первичная проверка: После фиксации фаркпа на раме, но до окончательной затяжки всех крепежных болтов, установите шар в сцепное устройство. Визуально и с помощью рулетки замерьте расстояние от верхней точки шара до самой близкой точки заднего бампера по центру автомобиля.
• Регулировка положения: Если зазор менее 50 мм, попробуйте слегка сместить фаркоп вниз (если конструкция кронштейнов позволяет) или использовать регулировочные проставки (шайбы) между кронштейнами фаркопа и лонжеронами рамы, чтобы опустить всю конструкцию. Избегайте сильного смещения вниз – это уменьшает дорожный просвет.
• Проверка в динамике: Попросите помощника раскачать автомобиль вверх-вниз за заднюю часть (или нажмите на багажник), симулируя проезд неровности. Наблюдайте за изменением зазора в крайних точках хода подвески. Контакт недопустим.
• Тест с нагрузкой: Максимально загрузите автомобиль (в салон/кузов) так, как это предполагается при эксплуатации с прицепом. Повторно замерьте статический зазор. Он должен оставаться положительным (минимум 20-30 мм) даже в этом состоянии.
• Учет деформации: Помните, что при резком торможении с прицепом или наезде на препятствие задняя часть кузова может "клюнуть", дополнительно уменьшая зазор. Незначительный запас необходим и на этот случай.

Проверка люфтов после первого пробного выезда

Сразу после монтажа выполните тестовую поездку без нагрузки на расстояние 15-20 км по дорогам разного качества, включая участки с неровностями. Обращайте внимание на посторонние звуки в районе фаркопа: скрипы, стуки или металлический лязг. Эти признаки указывают на необходимость срочной диагностики креплений.

По возвращении заглушите двигатель, поставьте автомобиль на ручной тормоз и приступайте к физической проверке соединений. Особое внимание уделите местам, где балка фаркопа соприкасается с лонжеронами рамы – именно здесь чаще всего выявляются недотянутые крепежи.

Пошаговая методика контроля

Выполняйте проверку в строгой последовательности:

1. Визуальный осмотр
   • Ищите следы смещения (царапины на краске, сдвинутые метки маркером)
   • Проверьте целостность сварных швов на кронштейнах
2. Тест на продольное смещение

   Возьмитесь за шар вертикально и с усилием покачивайте его вперед-назад относительно направления движения. Допустимый люфт – не более 1-2 мм.

3. Проверка вертикального зазора

   Поднимите и резко опустите тягово-прицепное устройство. Отсутствие характерного стука подтвердит правильную затяжку верхних/нижних болтов.

Критические параметры затяжки (данные для стандартного фаркопа Газель):

Тип соединения	Момент затяжки (Нм)	Допустимая вибрация
Основные болты рамы	120-140	Нет
Крепление шара	80-100	Минимальная
Электрическая платформа	15-25	Допустима

При обнаружении люфтов повторно затяните соответствующие узлы с соблюдением моментов, используя динамометрический ключ. Обязательно проверьте состояние ответных пластин рамы – деформация металла в точках крепления требует усиления конструкции.

Обработка мест крепления мастикой после установки

После фиксации фаркопа и затяжки крепежных элементов критически важно обработать все точки соединения антикоррозионной мастикой. Металл в местах сверления и контакта с болтами особенно уязвим для ржавчины из-за повреждения заводского защитного покрытия и постоянного воздействия влаги, реагентов и вибраций.

Тщательно обезжирьте металлические поверхности вокруг отверстий и крепежных пластин растворителем. Удалите металлическую стружку, следы окислов и масляные пятна – любые загрязнения снижают адгезию защитного состава.

Технология нанесения мастики

Используйте битумную или резино-битумную мастику в баллончике (для удобства) либо в банке (с нанесением кистью). Основные этапы:

1. Встряхните баллон 2-3 минуты перед распылением.
2. Наносите состав густым слоем (не менее 1-2 мм), полностью закрывая:
   • Головки крепежных болтов
   • Прижимные шайбы и пластины
   • Кромки технологических отверстий
   • Зазоры между кронштейном фаркопа и лонжероном
3. Промажьте внутренние поверхности отверстий с помощью узкой кисти или гибкого носика-насадки.
4. Контролируйте отсутствие непрокрашенных участков и пузырей воздуха.

Тип мастики	Особенности	Время высыхания
Битумная (аэрозоль)	Быстрое нанесение, термостойкость до +80°C	30-40 минут
Резино-битумная (кистевая)	Повышенная эластичность, устойчивость к вибрациям	2-3 часа

Избегайте попадания состава на резьбовые соединения – это затруднит демонтаж в будущем. После полимеризации мастика образует герметичное водоотталкивающее покрытие, предотвращающее окисление металла. Проводите ревизию обработанных зон каждые 6 месяцев, при обнаружении сколов или трещин оперативно восстанавливайте защитный слой.

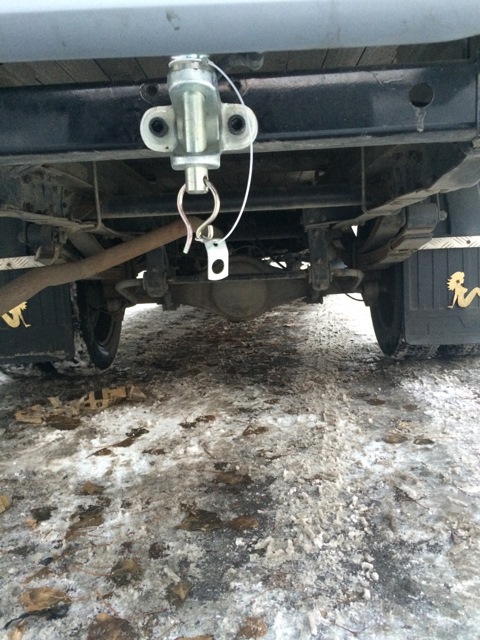

Защитные заглушки для гнезда фаркопа: необходимость и функции

Заглушка для розетки фаркопа – обязательный элемент, предотвращающий прямое воздействие окружающей среды на электрические контакты. Без нее гнездо остается открытым для пыли, дорожной грязи, влаги и реагентов, что неизбежно приводит к окислению и коррозии токоведущих элементов.

Корродированные или загрязненные контакты становятся основной причиной неисправностей электрооборудования прицепа: перегорают лампы, возникают сбои в работе указателей поворота или стоп-сигналов, пропадает "масса". Заглушка создает барьер, сохраняя гнездо чистым и сухим в периоды, когда прицеп не используется.

Ключевые аспекты применения защитных заглушек:

• Защита от коррозии: Изолирует металлические контакты от влаги и агрессивных веществ (соль, реагенты), значительно продлевая срок службы розетки.
• Предотвращение загрязнения: Препятствует накоплению пыли, песка и грязи внутри гнезда, которые могут нарушить электрический контакт при подключении вилки прицепа.
• Механическая защита: Предохраняет уязвимые контактные пластины от случайных ударов, загибов или попадания посторонних предметов.
• Простота установки: Большинство заглушек плотно вставляются в гнездо до характерного щелчка или надежно фиксируются резиновым уплотнителем. Снятие осуществляется легким нажатием на фиксатор или поддеванием отверткой.

Используйте оригинальную заглушку, идущую в комплекте с фаркопом, или приобретите совместимую (резиновую или пластиковую). Регулярно проверяйте ее наличие и целостность – это минимальные усилия для гарантии беспроблемного подключения прицепа в будущем.

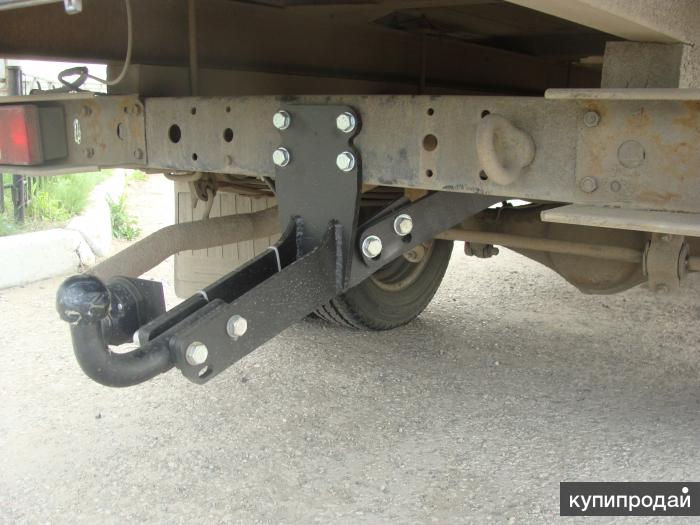

Особенности крепления для цельнометаллического фургона Газель

Ключевое отличие цельнометаллического фургона (Газель Бизнес, Next) от бортовой версии или шасси заключается в отсутствии полноценной рамы. Несущим элементом здесь выступает сам кузов. Это кардинально меняет подход к установке фаркопа и требует особого внимания к точкам крепления и распределению нагрузки.

Неправильный монтаж или использование несоответствующего фаркопа может привести к деформациям кузова, появлению трещин в металле, ускоренной усталости сварных швов и разрушению точек крепления. Необходимо использовать комплекты, разработанные именно для цельнометаллических фургонов, которые крепятся к усиленным элементам кузова, а не к тонкому металлу обшивки.

Основные нюансы крепления

При установке фаркопа на цельнометаллический фургон критически важны следующие моменты:

• Крепление к силовым элементам кузова: Основными точками крепления служат:
  • Усиленные пороги: Это главные несущие лонжероны кузова фургона. Кронштейны фаркота крепятся именно к ним, часто через предварительно просверленные технологические отверстия или в специально предусмотренных местах.
  • Поперечины пола: Некоторые комплекты включают крепления к поперечным усилителям, расположенным под полом грузового отсека.
  • Места крепления задних рессор/амортизаторов: В некоторых моделях фаркопов используются точки возле кронштейнов задней подвески.
• Обязательное использование усиливающих косынок (пластин): Для распределения сосредоточенной нагрузки от фаркопа на большую площадь кузова и предотвращения продавливания или деформации металла порогов обязательно используются толстые металлические косынки (пластины). Они устанавливаются с внутренней стороны порога, а болты крепления фаркопа проходят через них, порог и внешний кронштейн.
• Категорический запрет на крепление "куда попало": Нельзя крепить фаркоп просто к тонкой обшивке задней стенки фургона или к слабым элементам кузова. Это гарантированно приведет к их отрыву под нагрузкой.
• Точность сверловки отверстий: Часто требуется просверлить отверстия в порогах или полу под крепеж. Необходимо строго следовать схеме из инструкции к конкретному комплекту фаркопа, чтобы попасть именно в силовые элементы, а не в пустоту или слабый металл. Требуется аккуратность, чтобы не повредить топливные/тормозные магистрали или электропроводку, проходящие под полом или вдоль порогов.
• Качество и класс крепежа: Используются только высокопрочные болты, гайки и шайбы (обычно класса прочности 8.8 или выше). Затягивать их необходимо с рекомендуемым моментом.

Элемент Крепления	Назначение	Критическая Важность
Усиленные пороги кузова	Основные несущие элементы для монтажа кронштейнов фаркопа	Высокая
Усиливающие косынки (пластины)	Распределение нагрузки на большую площадь порога, предотвращение деформации	Обязательно
Поперечины пола / точки подвески	Дополнительные точки крепления для стабилизации и распределения нагрузки	Зависит от конструкции фаркопа
Высокопрочный крепеж	Обеспечение надежного соединения, работающего на срез и растяжение	Высокая

Таким образом, монтаж фаркопа на цельнометаллический фургон Газель требует понимания конструкции кузова, использования специально предназначенного комплекта с усиливающими элементами и строгого соблюдения технологии установки, направленной на минимизацию точечных нагрузок и защиту несущих элементов кузова от повреждений.

Нюансы для моделей с двойными задними рессорами

Конструкция подвески с двумя парами рессор существенно влияет на выбор крепежных решений для фаркопа. Основная сложность заключается в плотном расположении элементов, где стандартные кронштейны могут конфликтовать с дополнительными листами рессор или их креплениями. Требуется тщательная диагностика зоны монтажа перед покупкой комплекта.

При установке критически важно использовать усиленные кронштейны, специально разработанные для двухрессорных модификаций. Они имеют инженерные вырезы и усиленные ребра жесткости, позволяющие обойти точки крепления второй пары рессор без сверления рамы. Игнорирование этого требования ведет к деформации рессорных пакетов и ускоренному износу подвески.

Ключевые особенности монтажа

• Проверка зазоров: Между верхней и нижней рессорой должен сохраняться технологический просвет не менее 15-20 мм после установки кронштейнов для исключения контакта при аркообразовании подвески.
• Контроль углов: Горизонтальные монтажные пластины фаркопа требуют ювелирной подгонки под переменный угол наклона рессорных пакетов – отклонения более 3° недопустимы.
• Защита от коррозии: Обязательная обработка мест контакта кронштейнов с рессорами антикором, так как вибрации разрушают заводское покрытие в точках сопряжения.

Параметр	Однорессорная модель	Двойные рессоры
Толщина кронштейнов	6-8 мм	10-12 мм
Дополнительные точки крепления	2-4 болта	6-8 болтов с контргайками
Зазор под рамой	≥ 50 мм	≥ 70 мм

1. Обязательная замена штатных болтов рессорных пальцев на усиленные классом прочности не ниже 10.9 при интеграции кронштейнов.
2. Проверка центровки фаркопа после 500 км пробега с последующим протягиванием всех соединений динамометрическим ключом.
3. Использование демпфирующих прокладок из неопрена между металлическими поверхностями для подавления вибрационных шумов.

Контроль геометрии рамы после больших нагрузок

Интенсивная эксплуатация с прицепом создает повышенные нагрузки на лонжероны и места крепления фаркопа. Регулярный мониторинг геометрии рамы предотвратит риски усталостных деформаций, которые влияют на управляемость и безопасность автомобиля. Проверку выполняйте после каждой серьезной нагрузки или раз в 5-7 тыс. км пробега с прицепом.

Игнорирование контроля приводит к прогрессирующим искажениям, которые усложняют движение по прямой, вызывают ускоренный износ резины и повышают нагрузку на трансмиссию. Особое внимание уделяйте зоне за задней осью – именно здесь концентрируются изгибающие моменты от дышла прицепа.

Методика проверки

• Базовая поверхность: Установите автомобиль на идеально ровную площадку (погрешность ≤2 мм/м). Разгрузите салон и снимите прицеп.
• Ключевые точки замеров:
  • Расстояние между симметричными отверстиями крепления рессор
  • Диагонали между крепежными проушинами фаркопа и передними кронштейнами рамы
  • Зазоры между лонжеронами и кузовом в 3-х сечениях

Допустимые отклонения геометрии:

Параметр	Норма	Критическое значение
Разность диагоналей рамы	≤ 3 мм	> 5 мм
Смещение лонжеронов по высоте	≤ 2 мм	> 4 мм
Расхождение ширины рамы (перед/зад)	≤ 1.5 мм	> 3 мм

1. Визуальный осмотр: Ищите гофрированные участки металла, трещины в сварных швах, коррозию в местах крепления кронштейнов.
2. Инструментальный замер: Используйте лазерный нивелир или струну с отвесами. Фиксируйте расхождения от продольной оси.
3. Проверка симметрии: Сравните углы установки задних колес – разница свыше 30′ указывает на перекос рамы.

При обнаружении отклонений свыше нормы запрещается эксплуатация с прицепом. Требуется профессиональная рихтовка на стапеле с последующей установкой усиливающих накладок на деформированные участки. После ремонта обязателен повторный контроль с точностью до 1 мм.

Восстановление заводской антикоррозийной защиты под креплениями

После демонтажа заводского покрытия в точках крепления фаркопа металл кузова остаётся беззащитным перед окислением и электрохимической коррозией. Особенно критично это для скрытых полостей, стыков и зон контакта разнородных металлов (например, стальной кузов и алюминиевые кронштейны).

Пренебрежение восстановлением защиты приведёт к ускоренному распространению ржавчины под крепёжными площадками, что ослабит несущую способность конструкции и вызовет скрытые повреждения силовых элементов рамы или лонжеронов. Важно не просто замазать видимые участки, а обеспечить комплексную изоляцию от влаги и электролитов.

Ключевые этапы работ

Подготовка поверхности:

• Зачистка металла до основы угловой шлифмашиной (лепестковый круг 80-120 grit) или щёткой по металлу
• Обезжиривание Уайт-спиритом или антисиликоном
• Грунтование реактивным составом (например, кислотный грунт Body 960 или Radex CR 1+1)

Нанесение защитных материалов:

1. Антикоррозийный мастичный герметик (Tectyl, Dinitrol ML) – для скрытых полостей через монтажные отверстия
2. Эпоксидный грунт – 2 слоя с межслойной сушкой
3. Битумная или каучуковая антигравийная мастика – финишное покрытие контактных зон

Контрольные параметры:

Толщина покрытия	Время сушки	Температура
120-200 мкм	24 часа (эпоксидка)	+10°C до +35°C

Важно: При монтаже фаркопа избегайте перетяжки болтов – это разрушает защитный слой. Используйте динамометрический ключ с усилием, указанным в инструкции к крепёжному комплекту.

Минимальный список документов для регистрации изменений

Для законной эксплуатации автомобиля "Газель" с установленным фаркопом необходимо внести изменения в регистрационные данные в ГИБДД. Обязательно подготовьте следующие документы:

Процедура требует подтверждения безопасности внесённых изменений и соответствия оборудования установленным нормам. Представленный перечень является базовым, но актуальность конкретных требований уточняйте в вашем отделении ГИБДД.

• Паспорт транспортного средства (ПТС) - оригинал документа.
• Свидетельство о регистрации ТС (СТС) - оригинал.
• Документ, удостоверяющий личность собственника (обычно паспорт гражданина РФ).
• Заявление о внесении изменений в конструкцию ТС - установленной формы (бланк предоставляется в ГИБДД или доступен на портале Госуслуг).
• Сертификат соответствия (декларация) на фаркоп - подтверждает соответствие изделия требованиям Технического регламента Таможенного союза (ТР ТС 018/2011).
• Заключение предварительной технической экспертизы конструкции ТС на возможность установки (требуется не всегда, если фаркоп сертифицирован и установка не затрагивает несущие элементы, но решение принимает инспектор).
• Заключение технической экспертизы после внесения изменений о безопасности конструкции - выдается аккредитованной организацией после осмотра и проверки автомобиля с установленным фаркопом.
• Квитанция об оплате государственных пошлин - за внесение изменений в ПТС и выдачу нового СТС (при необходимости).

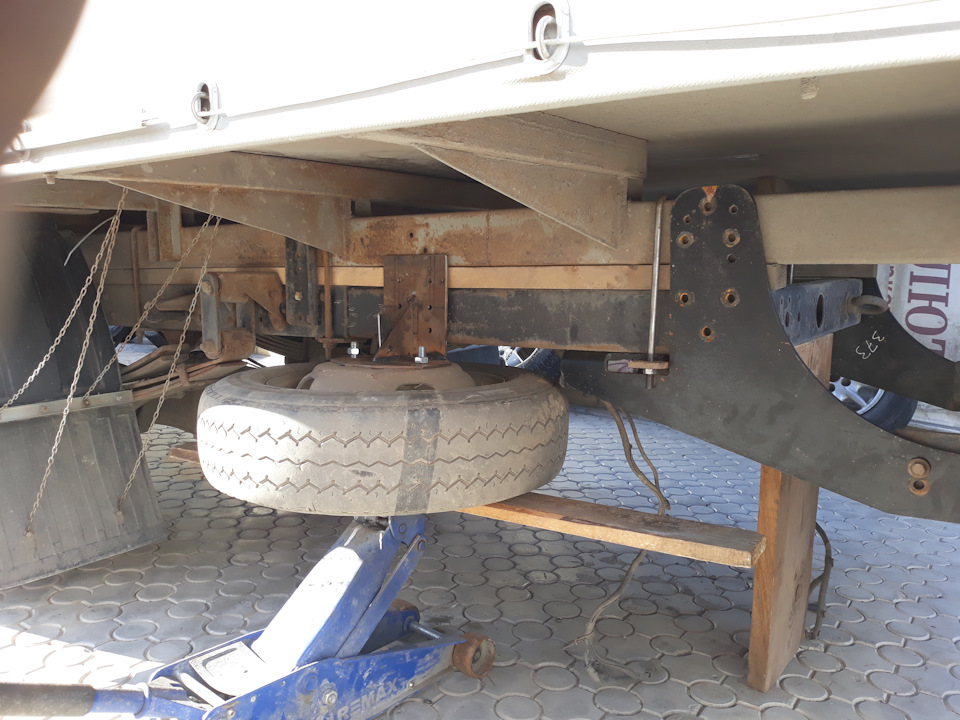

Техника безопасности при работе с домкратами

При подъеме автомобиля домкратом для установки фаркопа на Газель любая ошибка может привести к катастрофическим последствиям. Автомобиль весом свыше 2 тонн требует строгого соблюдения правил – нестабильность опоры или перекос чреваты мгновенным падением кузова с риском смертельного исхода.

Перед началом работ убедитесь в исправности домкрата: проверьте отсутствие утечек гидравлической жидкости, деформаций опорной площадки и плавность хода штока. Для Газели обязателен домкрат грузоподъемностью не менее 2.5 тонн – модели для легковых авто неприменимы.

Критичные требования при эксплуатации

• Поверхность: только ровное твердое покрытие (бетон, асфальт). Грунт, песок или уклон свыше 5° недопустимы
• Точки подхвата: исключительно штатные места на раме (указаны в мануале Газели). Подъем за элементы кузова или бампер запрещен
• Страховка: при любых работах под авто обязательно использование стальных подставок-козлов. Домкрат – только для подъема, не для фиксации!
• Стабилизация: зафиксируйте колеса противооткатными башмаками на противоположной оси. Ручник + первая передача
• Позиционирование: тело оператора не должно находиться под платформой домкрата. Работайте сбоку, без резких движений

При опускании кузова предварительно уберите инструмент из-под автомобиля, затем плавно вращайте рукоятку домкрата без рывков. Никогда не оставляйте поднятый автомобиль без присмотра – особенно при наличии детей или животных в зоне работ.

Типовые ошибки новичков при выборе точек крепления

Многие начинающие мастера пренебрегают изучением конструкции лонжеронов рамы, пытаясь крепить фаркоп к внешним частям кузова или тонким элементам обвеса. Это приводит к деформациям металла и отрыву крепежа при первых же нагрузках, так как точки должны воспринимать ударные усилия при торможении и рывках прицепа.

Вторая распространённая проблема – использование штатных технологических отверстий в раме без оценки их расположения и прочности. Такие отверстия часто не совпадают с силовыми линиями конструкции, а их края не укреплены для высоких точечных нагрузок, что вызывает трещины при эксплуатации.

Критические просчёты при монтаже

• Игнорирование усиления рамы – крепление кронштейнов только к вертикальным стенкам лонжеронов без охвата горизонтальных полок, снижая устойчивость к крутящим моментам.
• Смещение крепежа к краям балок – установка болтов ближе 30 мм от края лонжерона провоцирует разрыв металла.
• Экономия на метизах – применение болтов класса прочности ниже 8.8 или несоответствующих шайб (отсутствие стопорных/широких вариантов).

Ошибка	Последствие	Решение
Крепление через болты без сверления	Срыв резьбы в штатных отверстиях	Обязательное рассверливание под калиброванные болты
Монтаж на кузовные панели	Деформация порогов, отрыв кронштейнов	Использовать только силовые элементы рамы
Несимметричная установка	Перекос рамы, ускоренный износ подвески	Контроль диагоналей по контрольным точкам

1. Отказ от шаблона – попытки разметки "на глаз" приводят к перекосу конструкции. Обязательно использовать кондуктор или заводскую схему расположения.
2. Нарушение плоскости контакта – установка кронштейнов на загрязнённую поверхность или ржавчину без зачистки, что снижает трение в соединении.
3. Перетяжка болтов – применение ударного инструмента вместо динамометрического ключа, вызывающая деформацию металла или срез шпилек.

Опасность несоосности фаркопа и продольной оси автомобиля

Несоосность фаркопа относительно продольной оси автомобиля создает асимметричную нагрузку на раму и элементы подвески. Смещение даже на 1-2 см нарушает баланс распределения массы прицепа, провоцируя критический дисбаланс во время движения.

При поворотах или торможении разница в усилиях на правую и левую стороны шасси многократно усиливается. Это приводит к неконтролируемым колебаниям прицепа, особенно заметным на высоких скоростях или при резких маневрах.

Ключевые риски и последствия

Деформация рамы: Постоянное скручивающее усилие вызывает усталостные трещины в лонжеронах. На Газель с рамной конструкцией это особенно опасно из-за риска перелома силовых элементов.

Управляемость и безопасность:

• Самопроизвольное рыскание прицепа ("виляние") при 60+ км/ч
• Смещение точки зацепа при торможении
• Потеря курсовой устойчивости на мокром покрытии

Технические повреждения:

Элемент	Последствия смещения
Резинометаллические опоры	Неравномерный износ за 500-700 км
Кронштейны крепления	Отрыв при динамических нагрузках
Сцепное устройство	Деформация шара и замка

Дополнительные факторы риска: Ускоренный износ шин прицепа, поломка страховочных тросов из-за перекоса, нарушение работы электрооборудования из-за повреждения проводки.

Сезонная проверка натяжения ответственных болтов

Регулярный контроль затяжки крепежа фаркопа критичен для безопасности, так как вибрации и нагрузки в процессе эксплуатации неизбежно ослабляют соединения. Особое внимание уделите болтам крепления кронштейна к лонжеронам рамы и элементам самого тягово-сцепного устройства – именно они воспринимают ударные нагрузки при торможении и рывках.

Проводите диагностику минимум дважды в год: перед началом активного использования прицепа (весной) и после завершения сезона (осенью). Внеплановая проверка обязательна после поездок по бездорожью или перевозки предельно тяжелых грузов, когда болты испытывают экстремальное напряжение.

Порядок действий при проверке

1. Очистка соединений: Щеткой удалите грязь и ржавчину с резьбы и под головками болтов. Протрите ветошью.
2. Визуальный осмотр: Ищите трещины на металле в зонах крепления, деформации кронштейнов, следы коррозии на болтах.
3. Контроль моментом затяжки:
   • Используйте динамометрический ключ с диапазоном, соответствующим спецификациям производителя фаркопа (обычно 100-180 Н·м).
   • Проверьте каждый ответственный болт, прикладывая усилие плавно без рывков.
   • Если болт проворачивается – немедленно подтяните до требуемого значения.

Важно: Никогда не превышайте максимальный момент затяжки! Перетяжка может привести к срыву резьбы или деформации посадочных мест на раме. Заменяйте болты при малейших признаках износа, коррозии или повреждения резьбы – экономия здесь недопустима.

Тип соединения	Рекомендуемый момент затяжки (Н·м)	Признаки проблем
Кронштейны к лонжеронам	120-160	Скрип, люфт фаркопа, следы смещения
Шар к платформе	140-180	Вибрация шара, трещины на сварных швах
Электрическая розетка	8-12 (если на болтах)	Окисление контактов, перебои сигнала

Список источников

При подготовке материалов по самостоятельной установке фаркопа на автомобиль Газель использовались специализированные технические источники, гарантирующие точность приведённых инструкций и рекомендаций.

Ниже перечислены ключевые ресурсы, на основе которых была составлена статья, включая официальную документацию и практические руководства.

• Официальное руководство по эксплуатации ГАЗель Next/Business/Фермер
• Технические каталоги производителей фаркопов (Bosch, Thule, Auto-Hak)
• ГОСТ Р 41.55-2009 "Единообразные предписания, касающиеся официального утверждения тягово-сцепных устройств"
• Инструкции по установке ТСУ от российских поставщиков автокомпонентов
• Видеоинструкции от сертифицированных автослесарей на тематических платформах
• Протоколы испытаний рамы ГАЗель на нагрузочную способность
• Форумные обсуждения на специализированных автомобильных ресурсах (Gazelle-club.ru, Дром)
• Методические рекомендации по сварке несущих элементов от НИИ автомобильного транспорта

Видео: Установка пластиковых крыльев и капота на газель своими руками


• Практическое цинкование кузова автомобиля - мастер-класс своими руками

• Датчик коленвала ВАЗ-2110 - выбор и работоспособность системы зажигания

• Масляный насос - конструкция и назначение
