Обзор приборной панели ВАЗ 2112 - секреты и советы

Статья обновлена: 18.08.2025

Приборная панель ВАЗ 2112 является ключевым элементом взаимодействия водителя с автомобилем, сочетая функциональность и специфичную эргономику.

Её конструкция отличается от предшественников: интегрированные блоки управления климатом и аудиосистемой, оригинальная схема размещения контрольных ламп и особенности подсветки требуют внимательного изучения.

Знание нюансов эксплуатации и распространённых неисправностей позволяет предотвратить поломки и оптимизировать использование приборного пространства.

Основные элементы приборного щитка и их назначение

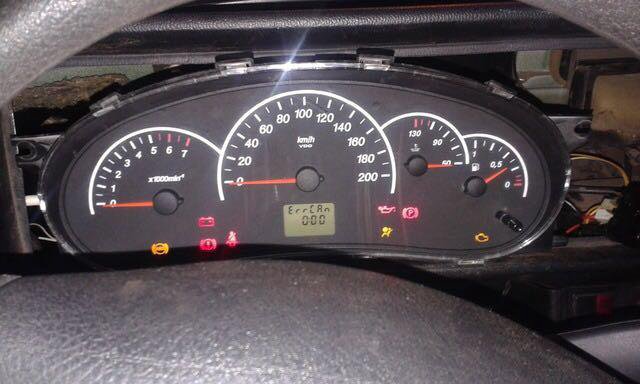

Приборная панель ВАЗ 2112 включает комплекс индикаторов и указателей, сгруппированных в единый блок для оперативного контроля состояния автомобиля. Расположение элементов продумано для быстрого считывания информации при минимальном отвлечении от дорожной обстановки.

Щиток объединяет аналоговые и цифровые компоненты, дублирующие критические предупреждения световой сигнализацией. Каждый прибор выполняет строго определенную функцию, а их исправность напрямую влияет на безопасность эксплуатации транспортного средства.

Ключевые компоненты и их функции

Спидометр	Отображает текущую скорость движения в км/ч
Тахометр	Показывает частоту вращения коленвала (об/мин)
Указатель температуры ОЖ	Контролирует нагрев охлаждающей жидкости
Уровень топлива	Информирует об остатке горючего в баке
Счетчик пробега	Фиксирует общий и суточный километраж

Сигнальные лампы выполняют предупредительную функцию:

Давление масла – загорается при критическом падении давления в системе
Заряд АКБ – сигнализирует об отсутствии зарядки генератора
Ручной тормоз – активируется при поднятом рычаге стояночного тормоза
Подушка безопасности – индикатор неисправности системы SRS

Дополнительные элементы включают поворотники, указатели дальнего света, индикатор включения обогрева заднего стекла и контрольные лампы габаритов. Для корректной работы важно регулярно проверять исправность датчиков и целостность проводки.

Особенности электронной комбинации приборов

Электронная комбинация приборов (ЭКП) на ВАЗ 2112 представляет собой полностью цифровой дисплей, заменивший традиционные аналоговые стрелочные указатели в поздних модификациях модели. Основное отличие – интегрированный микропроцессор, обрабатывающий сигналы от датчиков и выводящий данные на жидкокристаллический экран. Это обеспечивает высокую точность показаний и современный визуальный стиль.

Конструктивно ЭКП объединяет спидометр, тахометр, указатели уровня топлива и температуры охлаждающей жидкости, одометр, часы, а также систему диагностики. Отсутствие механических элементов (например, троса спидометра) снижает риск механических поломок, но повышает зависимость от исправности электронных компонентов и качества проводки.

Ключевые функциональные аспекты

ЭКП поддерживает самодиагностику: при включении зажигания все сегменты дисплея и индикаторы кратковременно активируются для проверки исправности. Система фиксирует ошибки (например, обрыв датчиков) и выводит соответствующие коды на экран, что упрощает поиск неисправностей.

Цифровые индикаторы: скорость и обороты двигателя отображаются крупными цифрами для лучшей читаемости.
Динамическая подсветка: яркость автоматически регулируется в зависимости от внешнего освещения.
Дополнительные функции: часы с будильником, счетчик расхода топлива (на части версий), напоминание о ТО.

Элемент	Особенности
Датчики	Используются импульсные датчики скорости и Холла для тахометра, что требует надежного контакта в разъемах.
Индикаторы	Включают 12+ значков: от давления масла и ABS до ошибки двигателя (Check Engine).
Энергопотребление	При отключении АКБ настройки часов и одометра сбрасываются.

К распространенным проблемам ЭКП относят:затухание сегментов дисплея из-за деградации LCD-матрицы, ложные срабатывания индикаторов при окислении контактов, а также сложности с заменой – требуется перепрошивка под конкретный VIN автомобиля. Для продления срока службы рекомендуется защищать приборную панель от прямого солнца и перепадов напряжения.

Принцип работы аналогового спидометра на ВАЗ 2112

Спидометр ВАЗ 2112 функционирует на основе электромеханического взаимодействия. Скорость автомобиля определяется датчиком, установленным в коробке передач. Этот датчик генерирует электрические импульсы с частотой, пропорциональной скорости вращения ведущих колёс. Чем выше скорость движения, тем чаще поступают импульсы на приборную панель.

Электрические сигналы от датчика поступают в микросхему спидометра, где преобразуются в пропорциональное напряжение. Это напряжение подаётся на магнитоэлектрический узел, который отклоняет стрелку прибора. Сила отклонения напрямую зависит от величины напряжения, что обеспечивает точное соответствие между скоростью вращения колёс и показаниями на шкале.

Ключевые компоненты системы

Датчик скорости – Индуктивный сенсор в КПП, фиксирующий вращение шестерни привода
Микросхема-преобразователь – Анализирует частоту импульсов и регулирует ток
Измерительный узел – Катушка с постоянным магнитом, отклоняющая стрелку
Калибровочный механизм – Пружина, возвращающая стрелку в нулевое положение

Параметр	Характеристика	Особенность
Тип датчика	Импульсный индуктивный	6000 импульсов/км пути
Погрешность	±5 км/ч до 60 км/ч	Увеличивается с ростом скорости
Влияние резины	Зависимость показаний	Изменение диаметра колёс искажает точность

Важно! Неисправности проявляются как хаотичное движение стрелки, завышенные/заниженные показания или полный отказ. Основные причины – окисление контактов, обрыв проводов (особенно в гофре у левой стойки) или выход из строя датчика. Для диагностики проверяют целостность цепи и чистоту разъёмов перед заменой компонентов.

Как правильно считывать показания электронного одометра

Электронный одометр на приборной панели ВАЗ 2112 отображает общий и суточный пробег в формате цифр на жидкокристаллическом дисплее. Данные выводятся автоматически при включении зажигания и остаются видимыми до отключения питания.

Для корректного считывания убедитесь, что дисплей чистый и не имеет повреждений. При слабой освещенности используйте подсветку панели (регулируется ручкой слева от руля). Учтите, что пробег фиксируется только при движении автомобиля.

Пошаговый алгоритм считывания

Основной пробег: При включении зажигания на дисплее мгновенно отображается общий километраж автомобиля (6 цифр, формат 000000). Это значение сохраняется в памяти ЭБУ даже при отключении АКБ.

Суточный счетчик: Для просмотра суточного пробега:

Нажмите кнопку с пиктограммой «кружка с риской» на торце правого подрулевого переключателя
Дождитесь переключения показаний на дисплее (формат 000.0)
Значение обнуляется длительным удержанием той же кнопки

Особенности интерпретации данных

Показатель	Формат	Особенности
Общий пробег	XXXXXX км	Не обнуляется, максимальное значение 299999 км
Суточный пробег	XXX.X км	Точность до 100 метров, автосброс через 999.9 км

Критические ошибки при считывании:

Попытки сброса основного одометра кнопкой (требует перепрограммирования ЭБУ)
Чтение данных при движении (отвлекает от управления)
Игнорирование мигания показаний (сигнализирует о неисправности датчика скорости)

При замене приборной панели показания необходимо переносить через официального дилера – самостоятельная корректировка приводит к блокировке одометра.

Калибровка тахометра: когда и зачем требуется

Калибровка тахометра на приборной панели ВАЗ 2112 необходима для восстановления точности показаний оборотов двигателя. Со временем или после вмешательств в электросистему датчики и приборы могут выдавать некорректные данные, что мешает адекватной оценке работы двигателя.

Неправильные показания тахометра приводят к сложностям в диагностике неисправностей, выбору оптимального момента переключения передач и контролю критических режимов работы мотора. Это создает риски для ресурса двигателя и безопасности вождения.

Когда требуется калибровка

После замены элементов системы: датчика коленвала, контроллера ЭСУД или самой приборной панели.
При явных расхождениях показаний: например, холостые обороты отображаются как 1000 об/мин при реальных 800 об/мин.
После сбоев в электропитании: глубокий разряд АКБ, переполюсовка клемм, скачки напряжения.
При модернизации двигателя: установке распредвалов с другими фазами или изменении передаточных чисел ГРМ.

Методы калибровки

Аппаратная регулировка:
- Корректировка переменным резистором на задней стороне панели приборов.
- Использование диагностического оборудования (типа K-line адаптера) для перепрошивки ЭБУ.
Программная коррекция:
- Изменение коэффициентов в ПО бортового компьютера (для моделей с БК).
- Калибровка через специализированные ПО типа Combiloader.

Симптомы для проверки	Последствия игнорирования
Стрелка "залипает" на одном значении	Невозможность контроля нагрузочных режимов
Показания скачут при стабильных оборотах	Ошибки в определении зоны детонации
Расхождение с данными диагностического сканера ≥10%	Преждевременный износ двигателя из-за неправильных переключений

Важно: Перед калибровкой исключите неисправности датчика положения коленчатого вала (ДПКВ) и целостность проводки. Обратитесь к профильным специалистам при отсутствии опыта работы с электрооборудованием автомобиля.

Распиновка разъема приборной панели ВАЗ 2112

Распиновка разъема приборной панели ВАЗ 2112 является критически важной информацией для диагностики и ремонта электрооборудования автомобиля. Она определяет назначение каждого контакта в колодке, подключаемой к комбинации приборов, что позволяет корректно интерпретировать сигналы датчиков и управлять индикаторами.

Стандартная колодка панели приборов ВАЗ 2112 содержит 32 контакта (2 ряда по 16 штук), нумерация которых начинается слева направо при ориентации разъема фиксатором вверх. Понимание распиновки необходимо при поиске обрывов цепи, замене элементов подсветки, проверке датчиков или установке дополнительного оборудования.

Назначение ключевых контактов разъема

Основные цепи, подключенные через разъем:

Питание и масса: Контакт 16 (+12В после замка зажигания), Контакт 32 (постоянное +12В для памяти одометра), Контакты 1, 2, 17, 18 (масса).
Указатели и датчики: Контакт 4 (тахометр), Контакт 7 (датчик уровня топлива), Контакт 8 (датчик температуры ОЖ), Контакт 19 (спидометр).
Сигнальные лампы: Контакт 10 (CHECK ENGINE), Контакт 12 (зарядка АКБ), Контакт 20 (давление масла), Контакт 25 (ручной тормоз).
Подсветка: Контакт 31 (+12В габаритов), Контакт 15 (регулятор яркости).

Таблица распиновки (фрагмент)

Контакт	Назначение	Цвет провода
1	Масса	Черный
4	Сигнал тахометра	Коричневый
7	Датчик уровня топлива	Синий
16	+12В после замка зажигания	Красный/белый
31	Питание подсветки	Серый/красный

Внимание! Цвета проводов могут варьироваться в зависимости от года выпуска автомобиля. Всегда проверяйте цепь тестером перед подключением.

Технология безопасного демонтажа торпедо ВАЗ 2112

Демонтаж торпедо требует системного подхода и точного соблюдения последовательности действий. Неправильные манипуляции могут привести к повреждению пластиковых элементов, крепежных клипс или проводки. Перед началом работ подготовьте комплект фигурных отверток (крестообразных и плоских), головки на 10, трещотку, а также пластиковый монтажный инструмент для аккуратного отсоединения защелок.

Обязательно обесточьте бортовую сеть, сняв отрицательную клемму с аккумулятора. Уберите коврики водителя и переднего пассажира, снимите декоративные накладки порогов. Демонтируйте рулевое колесо для свободного доступа к крепежным элементам под рулевой колонкой – это критически важно для предотвращения случайного повреждения подрулевых переключателей.

Пошаговый алгоритм демонтажа

Снятие нижних панелей:
- Открутите саморезы крепления кожуха рулевой колонки (4 шт.)
- Демонтируйте боковые дефлекторы обдува ног, поддев их монтажной лопаткой
Отсоединение электроразъемов и органов управления:
- Отключите разъемы кнопок обогрева стекол, противотуманных фар
- Снимите комбинацию приборов (4 крепежных винта сзади)
- Отсоедините тяги управления воздуховодами и трос печки
Фиксация и извлечение:
- Придерживайте торпедо снизу при откручивании центральных болтов
- Выкрутите 6 основных болтов крепления (2 сверху, 4 в районе бардачка)
- Аккуратно отведите конструкцию от кузова на 15-20 см
- Отсоедините оставшиеся провода датчиков и подсветки

При извлечении торпедо избегайте перегибов жгутов проводов – особенно критична группа разъемов за блоком предохранителей. Монтажные клипсы по периметру демонтируйте только пластиковым инструментом – металлические отвертки оставляют царапины на пластике. Если защелки не поддаются, прогрейте их строительным феном (60-70°C).

Тип крепежа	Количество	Инструмент
Болты М6	6 шт	Головка 10
Саморезы с потайной головкой	9 шт	PH2 отвертка
Пластиковые клипсы	12 шт	Монтажная лопатка

После демонтажа сразу заклейте разъемы малярным скотчем для защиты от грязи. Снятое торпедо храните в вертикальном положении на мягкой подложке – горизонтальное хранение провоцирует деформацию панели. Перед установкой проверьте целостность всех посадочных пистонов и замените поврежденные клипсы новыми (оригинальные номера: 21120-8203090).

Последовательность снятия комбинации приборов

Перед началом работ отключите минусовую клемму аккумуляторной батареи для исключения короткого замыкания. Подготовьте крестовую отвертку и тонкую плоскую лопатку для аккуратного демонтажа панели.

Убедитесь, что рулевое колесо установлено в крайнее нижнее положение для обеспечения доступа к крепежным элементам. Снимите пластиковую заглушку, расположенную над рулевой колонкой, осторожно поддев ее плоской отверткой.

Демонтируйте кожух рулевой колонки:
- Выкрутите 4 самореза снизу кожуха
- Снимите нижнюю часть кожуха
- Открутите 2 верхних самореза и снимите верхнюю часть
Освободите крепления приборной панели:
- Выкрутите 2 верхних винта над рулевой колонкой
- Снимите декоративную накладку вокруг панели приборов
- Открутите 2 боковых винта по краям панели
Извлеките комбинацию приборов:
- Потядите панель на себя, освобождая фиксаторы корпуса
- Отсоедините 3 электрических разъема с тыльной стороны
- Нажмите на фиксаторы разъемов перед отсоединением

При установке соблюдайте обратную последовательность действий, особое внимание уделяя надежной фиксации разъемов. Проверьте работоспособность всех приборов и подсветки перед окончательной сборкой элементов салона.

Замена ламп подсветки шкал своими руками

Для замены перегоревших лампочек на приборной панели ВАЗ 2112 потребуется демонтировать комбинацию приборов. Начните с отключения минусовой клеммы аккумулятора для предотвращения короткого замыкания. Снимите пластиковую накладку рулевой колонки, открутив саморезы крестовой отверткой.

Аккуратно потяните комбинацию приборов на себя, отсоедините три разъема с задней части панели. Вытащите блок целиком, положив его на чистую поверхность лицевой стороной вниз. Найдите на обратной стороне черные пластмассовые колодцы с маркировкой "Л" – это посадочные места ламп подсветки.

Процесс замены и сборка

Выкрутите неисправные лампы накаливания типа W1.2W (номинал 12V) против часовой стрелки. Установите новые аналогичные лампочки, проверив плотность посадки в патроне. Рекомендуется менять все лампы секции одновременно – остальные скоро могут перегореть из-за общего ресурса.

Порядок обратной сборки:

Подключите разъемы к приборной панели до щелчка
Установите блок в посадочное место, совместив крепежные ушки
Зафиксируйте комбинацию приборов штатными винтами
Смонтируйте кожух рулевой колонки
Подсоедините аккумулятор

Тип лампы	Количество	Особенности
W1.2W (T5)	6 шт	Цоколь с поворотным фиксатором
W3W (T10)	2 шт	Для индикаторов поворотов

При включении зажигания проверьте работоспособность подсветки. Если отдельные сегменты не горят – переустановите лампу в колодце: неплотный контакт частая причина неисправности. Не применяйте лампы повышенной мощности – это приводит к оплавлению пластиковых элементов панели.

Выбор и установка светодиодных ламп вместо штатных

Основным преимуществом светодиодных ламп для приборной панели ВАЗ 2112 является их яркость, долговечность и энергоэффективность по сравнению со штатными лампами накаливания. При выборе необходимо учитывать не только размеры и тип цоколя, но и цветовую температуру свечения, которая влияет на комфорт восприятия информации.

Ключевой особенностью замены является возможное возникновение ошибки "обрыв лампы" на бортовом компьютере из-за низкого энергопотребления светодиодов. Для предотвращения этого потребуется установка дополнительных резисторов-обманок параллельно цепи или выбор ламп со встроенными драйверами CAN-bus.

Параметры выбора ламп

Характеристика	Требование
Тип цоколя	T5 (W1.2x9.5d) для подсветки приборов
Мощность	0.5-1.5 Вт на элемент
Цвет свечения	Нейтральный белый (4000-5000K)
Угол свечения	SMD 5050/2835 с рассеиванием 120-160°

Этапы установки:

Отключите минусовую клемму аккумулятора
Снимите декоративную накладку приборной панели
Аккуратно демонтируйте стрелки спидометра/тахометра
Открутите винты крепления платы приборов
Заменяйте лампы последовательно, фиксируя ориентацию светодиодов
Установите резисторы-обманки (12-25 Ом/5Вт) при необходимости
Произведите обратную сборку с проверкой посадки всех элементов

При тестировании обратите внимание на равномерность подсветки шкал и отсутствие засветки отдельных секций. Категорически не рекомендуется использовать лампы синего или красного свечения – они снижают читаемость показаний и ускоряют утомление глаз при ночной езде.

Диагностика неисправности указателя уровня топлива

Некорректная работа указателя уровня топлива на ВАЗ 2112 проявляется как заклинивание стрелки на нуле/максимуме, хаотичные колебания или полное отсутствие реакции на изменение количества топлива. Первичная проверка начинается с визуального осмотра электрических соединений и целостности проводки в цепи датчика.

Убедитесь в наличии топлива в баке, исключив банальные причины. Далее выполните последовательную диагностику компонентов системы, используя мультиметр для замеров сопротивления и напряжения.

Основные этапы диагностики

Выполните проверку в следующем порядке:

Датчик уровня топлива (ДУТ)
- Снимите разъём с датчика в топливном модуле
- Измерьте сопротивление между контактами при пустом и полном баке (норма: ~285-335 Ом – полный, 7-25 Ом – пустой)
- Плавно перемещайте поплавок рукой: сопротивление должно меняться без скачков
Проводка
- Прозвоните цепь от ДУТ до приборной панели на обрыв
- Проверьте отсутствие короткого замыкания на массу
Предохранитель F3 (7.5А)
- Убедитесь в целостности и наличии +12В на контактах
Контроллер приборной панели
- Подайте тестовое сопротивление 100-120 Ом на контакты разъёма панели (имитация ДУТ)
- При исправной панели стрелка должна установиться на ~½ бака

Симптом	Вероятная причина
Стрелка постоянно на нуле	Обрыв цепи, окисление контактов, неисправность ДУТ
Стрелка постоянно на максимуме	КЗ на массу, залипание поплавка, пробой ДУТ
Скачки показаний	Износ дорожек ДУТ, плохой контакт в разъёмах

Важно: При замене ДУТ используйте только оригинальные комплектующие – несоответствие характеристик резистора вызовет погрешности показаний. После ремонта обязательно выполните калибровку указателя, заполнив бак до контрольных отметок.

Чистка контактов датчиков панели приборов

Загрязнение или окисление контактов датчиков панели приборов ВАЗ 2112 приводит к некорректным показаниям спидометра, тахометра, указателей температуры и уровня топлива. Проблема характерна для всех поколений модели из-за конструктивных особенностей и длительной эксплуатации.

Нарастание сопротивления на контактных группах искажает передаваемые на приборную панель сигналы. Особенно критично это для датчиков уровня топлива и температуры ОЖ, где даже небольшое нарушение контакта вызывает "плавание" стрелок или полное отсутствие показаний.

Порядок выполнения работ

Перед чисткой снимите клемму "-" с АКБ для обесточивания бортовой сети. Демонтируйте пластиковый кожух панели приборов по инструкции производителя, отсоедините разъемы задней части комбинации. Тщательно осмотрите колодки и штекеры на предмет видимых повреждений или окисления.

Обработайте контакты разъемов и клеммы датчиков аэрозольным очистителем электрооборудования (например, Liqui Moly Kontakt Reiniger). Распыляйте состав короткими нажатиями на расстоянии 10-15 см.
Аккуратно протрите контактные площадки безворсовой салфеткой, смоченной в очистителе. Для труднодоступных мест используйте ватную палочку.
При сильном окислении зачистите контакты ластиком или мелкозернистой наждачной бумагой (№600-800), избегая чрезмерного усилия.
Нанесите токопроводящую смазку (Molykote HSC Plus, Berner Kontakt S61) тонким слоем для защиты от коррозии.

Критически важно: не используйте для чистки ацетон, бензин или растворители – они разрушают пластик и изоляцию. После обработки дождитесь полного испарения очистителя (5-7 минут) перед подключением разъемов. Убедитесь в плотной посадке всех штекеров при сборке.

Причины и устранение залипания стрелки спидометра

Залипание стрелки спидометра на ВАЗ 2112 чаще всего возникает из-за механического износа или загрязнения узла привода. Трение в оси стрелки усиливается при попадании пыли, высыхании смазки либо деформации пластиковых деталей панели после длительной эксплуатации или перепадов температур. Это приводит к хаотичным "подёргиваниям" или полной остановке указателя на определённых значениях скорости.

Вторая распространённая причина – неисправность датчика скорости, расположенного на коробке передач. Окисление контактов, повреждение проводки или износ самого датчика искажают передаваемый на панель сигнал, вызывая некорректное движение стрелки. Реже проблема связана с плохим контактом в разъёмах приборной панели или бортовым компьютером.

Методы устранения неисправности

Чистка и смазка механизма:
- Снимите приборную панель, отсоединив разъёмы и демонтировав стрелки (аккуратно поддев отвёрткой)
- Удалите старую засохшую смазку с оси стрелки и шестерёнок спиртом
- Нанесите тонкий слой силиконовой смазки (например, Циатим-201)
- Проверьте плавность хода оси до сборки
Проверка датчика скорости:
- Замерьте сопротивление датчика на контактах (номинал: 500-600 Ом)
- Осмотрите проводку на участке от КПП до моторного щитка
- Замените датчик при несоответствии параметров или повреждении корпуса

Важно: При сборке избегайте перетяжки крепежа панели – это может вызвать перекос оси стрелки. Если проблема сохраняется после чистки, диагностируйте цепь сигнала спидометра мультиметром или проверьте ЭБУ на ошибки через диагностический разъём OBD-II.

Ремонт неработающего указателя температуры охлаждающей жидкости

При неработающем указателе температуры охлаждающей жидкости первым делом проверьте целостность предохранителя F19 (7,5 А), отвечающего за приборную панель. Используйте мультиметр для диагностики цепи питания или визуально оцените состояние нити внутри предохранителя. Замените элемент при обнаружении обрыва, даже если внешних повреждений не видно.

Следующим этапом исключите проблемы с датчиком температуры (ДТОЖ), расположенным в термостате или на выходе ГБЦ. Отсоедините разъём датчика при включенном зажигании и замкните контакты провода тонкой медной перемычкой. Если стрелка прибора резко отклоняется – датчик неисправен. Отсутствие реакции указывает на обрыв проводки или неполадки в панели приборов.

Пошаговая диагностика цепи

Проверка массы: Убедитесь в надёжном контакте "массы" (коричневый провод) на клемме возле аккумулятора или кузовном болте под панелью.
Тест проводки:
- Чёрный провод от ДТОЖ до штекера панели – сопротивление должно быть 0-2 Ом
- Коричневый провод ("масса") – отсутствие обрыва на участке до кузова
- Зелёный провод (сигнальный +12В) – напряжение при включённом зажигании
Диагностика приборного щитка: При исправной проводке и датчике снимите комбинацию приборов. Проверьте пайку контактов разъёма Х1 (особенно контакт 10 – сигнал ДТОЖ). Осмотрите дорожки платы на предмет микротрещин.

Симптом	Вероятная причина	Метод проверки
Стрелка лежит на нуле	Обрыв питания, неисправность ДТОЖ	Замкнуть контакты датчика
Стрелка в красной зоне	Короткое замыкание сигнального провода	Замер сопротивления на разъёме ДТОЖ
Показания скачут	Окисление контактов, плохая "масса"	Чистка разъёмов, проверка заземления

Важно! При замене ДТОЖ используйте оригинальный датчик TM-106 с калибровкой под панель ВАЗ. Установка аналогов может вызвать погрешности показаний. После ремонта прогрейте двигатель до срабатывания вентилятора, сверяя температуру с показаниями сканера через диагностический разъём OBD-II.

Почему мигают индикаторы на приборной панели ВАЗ 2112

Мигание индикаторов на приборной панели ВАЗ 2112 часто сигнализирует о сбоях в работе электронных систем автомобиля. Это может быть как временной неполадкой, так и признаком серьезной неисправности, требующей немедленной диагностики.

Основные причины связаны с нарушениями в цепи питания, неисправностями датчиков или программными сбоями электронного блока управления (ЭБУ). Игнорирование таких сигналов способно привести к усугублению поломки или внезапному отказу систем.

Типичные причины и их последствия

Скачки напряжения в бортовой сети
Источники: неисправный генератор, слабый аккумулятор, окисление клемм.
Проблемы с ЭБУ
Проявления: хаотичное мигание всех ламп после запуска двигателя.
Короткое замыкание в проводке
Локализация: чаще в жгутах за панелью или под капотом.
Отказ датчиков
Критические узлы: ДПКВ (датчик положения коленвала), датчик скорости.
Некорректная установка сигнализации
Симптом: мигание при активации охраны.

Индикатор	Возможная неисправность	Риски
Check Engine	Ошибки ЭБУ, пропуски зажигания	Потеря мощности, перегрев
Аккумулятор	Обрыв ремня генератора, низкое напряжение	Остановка двигателя
ABS	Отказ датчика колеса, блок гидромодуля	Снижение эффективности торможения

Рекомендуемые действия: При первом появлении мигания выполните проверку напряжения на клеммах аккумулятора при работающем двигателе (норма: 13.6-14.6 В). Если проблема не исчезает – обязательна компьютерная диагностика для считывания кодов ошибок из памяти ЭБУ. Избегайте самостоятельного ремонта без точного определения причины – это может повредить электронные компоненты.

Расшифровка сигналов контрольных ламп

Контрольные лампы на приборной панели ВАЗ 2112 выполняют функцию мгновенного оповещения о состоянии ключевых систем автомобиля. Каждое свечение имеет строго определенное значение и цветовую маркировку: красный сигнализирует об опасных неисправностях, требующих немедленной остановки, желтый/оранжевый предупреждает о необходимости проверки, зеленый/синий информирует о работе штатных функций.

Игнорирование горящих красных индикаторов может привести к серьезным поломкам двигателя или критическому снижению безопасности движения. Регулярная проверка исправности всех ламп (при включении зажигания) обязательна для корректной диагностики.

Интерпретация основных индикаторов

Символ/Описание	Цвет	Значение	Требуемые действия
Схематичная масленка	Красный	Аварийно низкое давление масла	Немедленно заглушить двигатель. Проверить уровень/утечку масла перед запуском.
Значок аккумулятора	Красный	Отсутствие зарядки АКБ, обрыв ремня генератора	Остановиться. Проверить натяжение ремня, клеммы АКБ, предохранители.
Восклицательный знак в круге	Красный	Активирован ручной тормоз или низкий уровень тормозной жидкости	Убедиться в снятии с ручника. Проверить уровень тормозной жидкости/герметичность системы.
Термометр (волны)	Красный	Перегрев двигателя	Остановиться, заглушить мотор. Проверить уровень ОЖ, работу вентилятора, утечки.
Надпись "CHECK ENGINE"	Желтый	Ошибка системы управления двигателем	Пройти компьютерную диагностику для выявления кода неисправности.
Аббревиатура "ABS"	Желтый	Неисправность антиблокировочной системы	Обычное торможение сохраняется, но без ABS. Проверить датчики колес.

Дополнительные сигналы:

Желтая иконка бензоколонки – резерв топлива (остаток ~5-7 литров)
Желтый силуэт автомобиля с открытыми дверями – незакрытая дверь/багажник
Зеленая стрелка с контуром автомобиля – активирован указатель поворота
Синий фонарь – включен дальний свет фар

Регулировка яркости подсветки приборов

Яркость подсветки приборной панели на ВАЗ 2112 регулируется механически с помощью специального потенциометра (реостата). Орган управления расположен на тыльной стороне пластикового кожуха, скрывающего рулевую колонку слева под рулем.

Для изменения уровня освещения необходимо нащупать круглую поворотную рукоятку и вращать ее пальцем. Поворот по часовой стрелке увеличивает яркость, против часовой стрелки – уменьшает. Регулировка происходит плавно, позволяя подобрать комфортную интенсивность свечения в разных условиях освещенности.

Особенности и возможные проблемы

Типичные неисправности и их причины:

Отсутствие реакции на вращение ручки: Чаще всего вызвано окислением контактов реостата или его полным выходом из строя.
Мигание или полное погасание подсветки при регулировке: Указывает на плохой контакт внутри потенциометра или обрыв дорожки.
Подсветка работает только на максимуме: Возможен обрыв провода, идущего к реостату, или замыкание цепи после него.

Рекомендации по диагностике и ремонту:

Проверьте предохранитель F8 (7.5 А) в монтажном блоке – он отвечает за цепи подсветки панели приборов и габаритных огней.
Снимите нижний кожух рулевой колонки для доступа к реостату и его разъему.
Визуально осмотрите разъем и провода на предмет повреждений, окисления или отсоединения.
Протестируйте реостат мультиметром в режиме измерения сопротивления (оно должно плавно меняться при вращении ручки).
При подтверждении неисправности реостата замените его на новый (артикул 21150-3723010-00 или аналог).

Места частых обрывов проводки за панелью

За приборной панелью ВАЗ 2112 проводка подвергается механическим нагрузкам и трению из-за плотной компоновки узлов и постоянной вибрации. Наиболее уязвимыми являются участки вблизи подвижных элементов крепления панели и точек крепления жгута к кузову, где изоляция постепенно перетирается, а жилы ломаются.

Проблемы часто возникают после демонтажа панели из-за резких перегибов проводов или неправильной укладки жгута при сборке. Окисление контактов в разъемах усугубляет ситуацию, особенно при попадании влаги через негерметичные уплотнители.

Критичные зоны для диагностики

Участки возле креплений панели: Жгут натягивается при монтаже/демонтаже, особенно у левого крепежного болта возле бардачка.
Зона педального узла: Постоянное движение тросов и тяг приводит к перетиранию проводов датчиков тормоза и сцепления.
Изгибы возле рулевой колонки: Резкие повороты жгута при обходе кронштейнов колонки вызывают заломы жил.
Район центрального разъема "колодки панели": Контакты окисляются, а провода ломаются у основания из-за вибрации.
Точки соприкосновения с металлом: Незаизолированные кромки кузова или скобы крепления перерезают изоляцию.

Признак обрыва	Возможное место повреждения
Отказ подсветки приборов	Обрыв серого провода (+12В) возле выключателя света
Не работает печка	Перетертые провода у моторчика отопителя или резистора
Сбои указателей поворота	Повреждение жгута у реле поворотов под панелью

Рекомендуется при ремонте: Обязательно снимать клемму АКБ перед демонтажем панели, использовать термоусадку для восстановления изоляции, фиксировать жгут пластиковыми хомутами без перетяжки. Проверять целостность проводки при появлении первых симптомов: мигании ламп, отказе отдельных приборов или произвольных срабатываниях.

Восстановление платы приборной панели при окислении

Окисление дорожек и контактов на плате комбинации приборов ВАЗ 2112 – распространённая проблема, приводящая к некорректной работе спидометра, тахометра или подсветки. Процесс начинается с демонтажа щитка: отключите клеммы АКБ, снимите декоративную накладку рулевой колонки, открутите крепления панели и аккуратно отсоедините электрические разъёмы. После извлечения разберите корпус, открутив винты на задней крышке и освободив фиксаторы.

Визуально осмотрите плату при ярком освещении, уделяя внимание зонам возле разъёмов и местам пайки лампочек. Характерные признаки окисления – белёсый или зеленоватый налёт, потемнение металла, микротрещины. Особенно тщательно проверьте участки, где дорожки проходят под резиновыми контактами экрана (стрелки приборов часто "залипают" именно из-за коррозии в этих точках).

Этапы восстановления

Очистка контактов:
- Удалите рыхлый налёт ватной палочкой, смоченной в изопропиловом спирте.
- Зачистите сильно окисленные дорожки ластиком или мягким абразивным волокном (например, стекловолоконной кистью).
- Обработайте разъёмы контактным очистителем.
Ремонт повреждений:
- При обрыве дорожек восстановите цепь монтажным проводом, припаяв его концы к неповреждённым участкам.
- Пропаяйте ослабленные контакты разъёмов и клемм ламп, используя флюс и припой с температурой плавления до 250°C.
- Удалите остатки флюса спиртом.
Защита:
- Нанесите на очищенные дорожки тонкий слой акрилового электроизоляционного лака (например, Plastik 70).
- Проверьте работу всех сегментов экрана и ламп подсветки до сборки, подключив плату к бортовой сети.

Важно: Избегайте применения ацетона или растворителей, повреждающих текстолит и шелкографию. После сборки убедитесь в плотном прилегании резиновых контактов к дорожкам экрана – перекос часто вызывает "мёртвые" зоны на шкалах приборов.

Программный сброс сервисных индикаторов

Сервисные индикаторы на приборной панели ВАЗ 2112 (Check Engine, ошибки ABS, подушек безопасности) требуют программного сброса после устранения неисправности. Простое отключение аккумулятора не стирает коды ошибок из памяти контроллеров, поэтому значок продолжает гореть или мигать.

Для корректного обнуления необходимы специальные инструменты или знание алгоритмов взаимодействия с бортовыми системами. Игнорирование процедуры приводит к некорректному отображению состояния автомобиля и может скрыть новые неполадки.

Методы сброса

Основные способы сброса индикаторов:

Диагностический сканер: Через OBD-II разъём (расположен под рулевой колонкой) с помощью ПО (например, ELM327 с программой OpenDiag, SMS-Diagnostic). Позволяет считать коды, расшифровать их и удалить из памяти ЭБУ.
Бортовой компьютер (БК): В моделях со штатным БК (например, "Штат") сброс выполняется через меню "Диагностика" → "Ошибки" → "Стереть".
Ручная комбинация: Для индикатора ТО (жёлтый восклицательный знак) при отсутствии БК:
1. Зажать кнопку сброса суточного пробега.
2. Включить зажигание (не заводя двигатель).
3. Удерживать кнопку 10-15 секунд до погасания индикатора.

Важно! При сбросе Check Engine или индикаторов систем безопасности предварительно убедитесь в устранении причины ошибки. Повторное загорание лампы после очистки сигнализирует о сохранении неисправности.

Устранение зазоров и скрипов торпедо

Основная причина зазоров и скрипов на приборной панели ВАЗ 2112 – износ креплений и температурная деформация пластика. Со временем клипсы и саморезы расшатываются, а уплотнители теряют эластичность, что приводит к появлению люфта и трению деталей при движении. Особенно заметны проблемы на неровных дорогах или в мороз, когда пластик становится жестким.

Для эффективного устранения шумов требуется последовательная диагностика: определение точных мест скрипа путем прижатия элементов панели во время движения. Чаще всего проблемные зоны – стык дефлекторов и торпедо, область рулевой колонки, крепление магнитолы, а также участки вокруг замка зажигания и блоков управления. Важно учитывать, что посторонние звуки могут исходить от скрытых элементов каркаса или проводки, задевающей пластик.

Методы устранения дефектов

Применяют несколько проверенных способов борьбы со скрипами в зависимости от локализации проблемы:

Уплотнение стыков: Проклейка сопрягаемых поверхностей тонким пористым материалом (фетр, вспененный полиуретан, силиконовая лента). Особое внимание – зоне вокруг комбинации приборов и воздуховодов.
Замена крепежа: Установка новых штатных клипс вместо разболтавшихся. Для критичных точек используют самодельные проставки (например, из термоусадки) на ножки клипс для плотной посадки.
Демпфирование вибраций: Обмотка жгутов проводов и кронштейнов мягким материалом (поролон, войлок) в местах контакта с панелью. Фиксация трущихся трубопроводов или тросов стяжками.

Важно: Перед разборкой торпедо обязательно снимите клеммы с АКБ. При сборке затягивайте саморезы без перекоса и чрезмерного усилия, чтобы не повредить пластик. Для труднодоступных зазоров используйте монтажную лопатку или пластиковый карт, обернутый тканью.

Проблемная зона	Рекомендуемые материалы	Способ нанесения
Стыки дефлекторов/панели	Самоклеящийся фетр (1-2 мм)	Полоса по периметру дефлектора
Крепления рулевой колонки	Термолента или силиконовый герметик	Прокладка под металлические скобы
Лючок предохранителей	Пористая резина (D-образный уплотнитель)	По контуру лючка изнутри

Модернизация панели установкой дополнительных приборов

Установка дополнительных приборов на ВАЗ 2112 решает проблему базовой комплектации, где не хватает критически важных индикаторов. Водители часто сталкиваются с отсутствием контроля над температурой масла, давлением в топливной рампе или напряжением бортовой сети, что затрудняет диагностику и повышает риски поломок.

Дополнительные датчики интегрируются в штатную панель через создание новых посадочных мест или использование универсальных держателей. Наиболее востребованы приборы, дублирующие показатели аварийных ламп (например, давления масла), так как они предоставляют точные цифровые данные до срабатывания сигнала опасности.

Прибор	Рекомендуемое место встройки	Особенности питания
Турбо-таймер	Левая заглушка панели	Прямое подключение к АКБ через реле
Широкополосный лямбда-зонд	Центральная консоль	Требует отдельного контроллера
Датчик давления топлива	Правая группа приборов	Врезка в рампу через переходник

Схема подключения внешнего тахометра

Подключение внешнего тахометра на ВАЗ 2112 осуществляется напрямую к системе зажигания автомобиля. Основной сигнальный провод соединяется с катушкой зажигания для считывания импульсов напряжения, соответствующих оборотам двигателя. Питание устройства выполняется от цепи +12В, активируемой при включении зажигания.

Обязательно соблюдайте полярность и изолируйте соединения термоусадкой или изолентой. Перед началом работ отсоедините минусовую клемму аккумулятора для предотвращения короткого замыкания. Проверьте соответствие цветовой маркировки проводов тахометра инструкции производителя.

Цветовая маркировка проводов и точки подключения

Цвет провода тахометра	Точка подключения на ВАЗ 2112
Красный (питание)	Цепь +12В при включенном зажигании (предохранитель F1/F2 монтажного блока)
Черный (масса)	Болт кузова в районе рулевой колонки или штатная масса приборной панели
Зеленый (сигнальный)	Клемма "К" катушки зажигания (серый разъем, контакт 1)
Желтый/оранжевый (подсветка)	Цепь габаритных огней (провод серый с красной полосой)

Важные рекомендации:

Используйте медные провода сечением не менее 0.75 мм² для минимизации помех
Избегайте прокладки сигнального кабеля параллельно высоковольтным проводам
При подключении к катушке зажигания используйте обжимные клеммы "мама"

После установки проверьте работу тахометра на всех режимах работы двигателя. Расхождения более 10% со штатными показателями требуют диагностики соединений или калибровки устройства согласно мануалу производителя. Корректное подключение исключит помехи в работе бортовой электроники.

Установка вольтметра в штатную панель

Для точного контроля напряжения бортовой сети ВАЗ 2112 рекомендуется встроить цифровой вольтметр в штатную приборную панель. Наиболее практичное расположение – заглушка перед левой воздушной дефлекторной решеткой, так как это обеспечивает хорошую видимость без нарушения обзора. Альтернативный вариант – монтаж в центральной консоли рядом с часами или магнитолой, если модель авто не оснащена штатным вольтметром.

Подготовьте необходимые компоненты: цифровой вольтметр на 12В (желательно с двухпроводным подключением и диапазоном 8-16V), медные провода сечением 1.5 мм², термоусадку, изоленту и пластиковый каркас для фиксации дисплея. Обязательно снимите клемму с аккумулятора перед началом работ!

Пошаговая установка

Снимите пластиковую заглушку дефлектора при помощи монтажной лопатки
Подгоните корпус вольтметра под посадочное отверстие, используя нож или напильник
Зафиксируйте прибор эпоксидным клеем или пластиковыми клипсами
Проведите проводку через технологическое отверстие в моторный отсек:
- Плюсовой провод (красный) подключите к клемме замка зажигания
- Минусовой провод (черный) закрепите на кузовной массе
Изолируйте соединения термоусадкой и зафиксируйте провода стяжками

Важные нюансы: При подключении к магнитоле используйте предохранитель на 1А. Для моделей с CAN-шиной выбирайте вольтметры с фильтрацией помех. Проверяйте точность показаний мультиметром после установки – допустимое отклонение ±0.2V.

Тип вольтметра	Плюсы	Минусы
Стрелочный	Быстрая реакция на скачки	Погрешность до 5%
Цифровой	Точность ±0.1V, подсветка	Задержка обновления 1-2 сек

Избегайте подключения напрямую к аккумулятору – это лишает возможности контролировать работу генератора. Регулярно сверяйте показания вольтметра при работающем двигателе (норма: 13.6-14.4V) и на заглушенном авто (12.4-12.8V). При стабильных отклонениях более 0.5V проверяйте контакты массы и состояние генератора.

Замена предохранителей ответственных за приборы

Предохранители, отвечающие за работу приборной панели и связанных систем, расположены в монтажном блоке слева от рулевой колонки под пластиковой крышкой. Для доступа необходимо отщелкнуть фиксаторы и аккуратно снять защитную панель.

Перегоревший элемент определяется по разорванной нити внутри прозрачного корпуса или с помощью мультиметра в режиме прозерки цепи. Обязательно отключайте минусовую клемму аккумулятора перед извлечением предохранителей для предотвращения короткого замыкания.

Ключевые предохранители и реле приборной панели

Основные защитные элементы, влияющие на работу щитка приборов:

F3 (10А) - спидометр, тахометр, указатели температуры и уровня топлива
F7 (10А) - подсветка приборов, габаритные огни
F18 (7.5А) - контрольные лампы (заряда АКБ, давления масла, стояночного тормоза)
К3 - реле включения подсветки панели

Алгоритм замены:

Определите неработающий прибор по схеме на крышке блока предохранителей
Извлеките соответствующий предохранитель специальными пластиковыми щипцами (идут в комплекте)
Установите новый элемент строго того же номинала (7.5А, 10А или 15А)
Проверьте работу приборов до установки крышки на место

Критические рекомендации: Никогда не используйте "жучки" вместо предохранителей. При повторном перегорании немедленно ищите причину КЗ в проводке. Контролируйте плотность посадки ножек в гнездах – плохой контакт вызывает нагрев и оплавление пластика.

Прибор	Предохранитель	Доп. элементы
Указатель топлива	F3 (10А)	Датчик в баке
Лампа давления масла	F18 (7.5А)	Реле К3, датчик на блоке ДВС
Подсветка шкал	F7 (10А)	Регулятор яркости

Диагностика неисправностей CAN-шины

CAN-шина на ВАЗ 2112 обеспечивает обмен данными между электронными блоками управления (двигателем, АБС, панелью приборов и др.). При её неисправности возникают сбои в работе приборной панели: некорректные показания спидометра/тахометра, мигание ламп, отсутствие связи с диагностическим оборудованием.

Первичная диагностика включает визуальный осмотр целостности проводки (оранжевых проводов с чёрной полосой в жгуте), проверку контактов в разъёмах контроллеров и самой панели приборов. Обрыв или короткое замыкание шины часто приводит к полному отказу передачи данных между узлами.

Основные методы диагностики

Использование сканера: Подключение диагностического оборудования (типа ELM327 с ПО) выявляет ошибки:

U0001 – Обрыв CAN-шины
U0002 – Короткое замыкание на массу
U0003 – Короткое замыкание на +12В
U0422 – Ошибка связи с приборной панелью

Проверка сопротивления: Отсоедините АКБ и измерьте сопротивление между проводами CAN-H (оранжевый) и CAN-L (оранжево-чёрный) в разъёме диагностического гнезда OBD-II:

Показания мультиметра	Состояние шины
≈60 Ом	Норма (терминаторы исправны)
≈120 Ом	Отсутствие одного терминатора
Бесконечность	Обрыв цепи
≈0 Ом	Короткое замыкание

Поэтапное отключение блоков: При подозрении на неисправность одного из узлов последовательно отключайте ЭБУ (двигатель, АБС, иммобилайзер) и контролируйте сопротивление шины. Восстановление параметра до 60 Ом укажет на проблемный модуль.

Рекомендации:

Проверяйте качество "массы" кузова – коррозия креплений вызывает помехи.
Осматривайте разъёмы панели приборов (снятие требует аккуратности).
При замене датчиков используйте только оригинальные компоненты – несовместимость нарушает протокол обмена.

Особенности панелей разных годов выпуска

Приборная панель ВАЗ 2112 за время производства (1999-2008 гг.) прошла через несколько модификаций, отражающих этапы модернизации модели. Наиболее заметные изменения касались дизайна, материалов и функциональных элементов.

Переход на новую панель в 2003 году стал ключевым моментом, разделившим эволюцию на два основных поколения. Эти обновления напрямую влияли на эргономику и восприятие салона водителем.

Хронология изменений

1999-2002 гг.: Устанавливалась базовая панель от ВАЗ-2110 с характерными квадратными дефлекторами обдува по бокам. Приборы размещались в трех раздельных "колодцах" (спидометр, тахометр, топливо/температура). Использовался жесткий глянцевый пластик, кнопки управления обогревом заднего стекла и аварийкой располагались под магнитолой.
2003-2006 гг.: Внедрена рестайлинговая "европанель" с интегрированными круглыми центральными дефлекторами. Приборы объединены в единый экран с измененной шкалой спидометра (до 200 км/ч). Появилась регулировка подсветки, мягкий матовый пластик, рельефные кнопки. Блок управления вентиляцией перенесен выше, добавлен подрулевой переключатель стеклоочистителя с интервальным режимом.
2007-2008 гг.: Сохранена архитектура "европанели" с улучшенным качеством сборки. Отличия: модифицированные заглушки под подушки безопасности (маркировка "AIRBAG"), антибликовое покрытие приборов, усиленные крепления панели для снижения скрипов. В топовых комплектациях появлялась оранжевая подсветка приборов вместо зеленой.

Сравнение отечественных и импортных аналогов

Оригинальные приборные панели ВАЗ 2112 и их российские аналоги (например, "АПП" или "Омега") отличаются доступной ценой и простотой установки благодаря полной совместимости с заводской электропроводкой. Однако они часто уступают в качестве пластика, что приводит к появлению скрипов при эксплуатации, а стрелки приборов могут "залипать" при резких температурных перепадах. Светодиодная подсветка на бюджетных моделях обычно однотонная (чаще всего зеленая) и менее яркая.

Импортные аналоги (например, от ASK или "Премьер") предлагают улучшенные материалы: пластик устойчив к УФ-излучению и деформациям, что минимизирует скрипы. Электронные компоненты (шаговые моторы, датчики) демонстрируют более высокую точность показаний и плавность хода стрелок. Подсветка часто реализована через многоцветные светодиоды с регулируемой яркостью и режимами. Недостатки – значительное удорожание (в 2-3 раза) и возможные сложности с подключением нештатных датчиков.

Ключевые отличия

Критерий	Отечественные панели	Импортные аналоги
Цена	5 000 – 8 000 руб.	12 000 – 20 000 руб.
Ресурс работы	3-5 лет	7+ лет
Подсветка	Одноцветная, без регулировки	RGB, настройка цвета/яркости
Совместимость	Полная с заводской проводкой	Может требовать адаптеров

Рекомендации по выбору:

Отечественные – оптимальны для сохранения оригинального вида авто и при ограниченном бюджете.
Импортные – целесообразны при тюнинге или если приоритетом является долговечность и расширенный функционал.

Проверка исправности датчика уровня бензина

Основные признаки неисправности включают некорректное отображение уровня топлива на приборной панели: стрелка замирает на одном месте, показывает "пустой" бак при наличии топлива или хаотично меняет положение. Также возможны полное отсутствие реакции указателя при включении зажигания или постоянное горение лампы резерва.

Для диагностики потребуется мультиметр и доступ к датчику, расположенному под задним сиденьем в топливном модуле. Отсоедините разъем питания и снимите фиксирующее кольцо, предварительно очистив прилегающую поверхность от грязи.

Методы диагностики

Проверка сопротивления: Установите мультиметр в режим омметра. Подключите щупы к контактам датчика при разных положениях поплавка:

Положение поплавка	Нормальное сопротивление (Ом)
Полный бак	280-320
Пустой бак	60-65

Плавное перемещение поплавка должно вызывать равномерное изменение сопротивления без скачков. Резкие отклонения или обрыв цепи свидетельствуют о неисправности.

Контроль напряжения: Подключите датчик к штатной проводке и включите зажигание. Замерьте напряжение на сигнальном проводе:

Норма: 5-12 В при работающем указателе
Отсутствие напряжения указывает на обрыв в цепи или неисправность приборной панели

Визуальный осмотр: Обратите внимание на:

Целостность дорожек потенциометра
Отсутствие окислов на контактах
Плавность хода поплавка без заклиниваний
Состояние токосъемных элементов

При обнаружении повреждений или износа контактных групп рекомендуется замена датчика в сборе с топливным модулем. После установки нового элемента дождитесь заполнения бака минимум на 1/3 перед включением зажигания.

Как снять показания бортового компьютера

Для снятия показаний со штатного бортового компьютера (БК) на ВАЗ 2112 необходимо активировать дисплей, расположенный в центральной части приборной панели. Управление осуществляется через кнопки на правом подрулевом переключателе, обозначенные символами "↕" (вверх/вниз) и "⥮" (режим/сброс).

Основные данные выводятся последовательно при нажатии кнопки "⥮". Экран БК отображает текущие параметры движения, включая расход топлива, скорость, запас хода и температуру за бортом. Для корректного считывания убедитесь, что зажигание включено (положение "ON").

Порядок считывания данных

Коротко нажмите кнопку ⥮ на подрулевом переключателе.
Циклически переключайте режимы отображения кнопкой ↕:

Количество нажатий	Показания
1	Средний расход топлива (л/100км)
2	Текущий расход топлива (л/час)
3	Запас хода (км)
4	Средняя скорость (км/ч)
5	Время в пути (ч:мин)

Для фиксации изменений параметров (например, расхода топлива на участке) удерживайте кнопку ⥮ 3 секунды. Важно: при смене режимов данные автоматически обновляются каждые 20 секунд.

При нулевом пробеге показатели "Запас хода" и "Средняя скорость" отображаются как ----.
Температура наружного воздуха выводится в нижнем правом углу экрана постоянно.

Профилактика запотевания стекла приборов

Регулярно проверяйте герметичность системы отопления салона, особенно соединения патрубков печки и уплотнители воздуховодов. Убедитесь в отсутствии трещин радиатора отопителя и протечек охлаждающей жидкости, чьи испарения оседают на стекле. Контролируйте уровень тосола в расширительном бачке – его недостаток снижает эффективность обдува.

Систематически очищайте дренажные каналы под лобовым стеклом и в районе порогов от листьев, грязи и льда. Забитые сливы провоцируют скопление влаги в салоне. Проверяйте целостность резиновых уплотнителей дверей и люка багажника – поврежденные элементы пропускают сырость с улицы.

Ключевые меры предотвращения

Чистота стекол: Обрабатывайте панель приборов и стекло антизапотевателем или раствором соли (1 ч.л. на 1 л воды), избегая попадания на пластик.
Вентиляция: Приоткрывайте дефлекторы обдува стекла на 5 минут после запуска двигателя зимой даже без включения печки – теплый воздух из подкапотного пространства снижает влажность.
Салонный фильтр: Меняйте каждые 15 тыс. км или 1 раз в год. Забитый фильтр нарушает циркуляцию воздуха и усиливает конденсат.

Просушивайте коврики после дождя или мойки – влага с них испаряется в салон.
Используйте влагопоглощающие мешки с силикагелем в бардачке зимой.
Проверяйте клапан системы вентиляции бака – засорение повышает концентрацию паров бензина, оседающих на стекле.

Признак проблемы	Экстренная мера
Конденсат при запуске мотора	Включите кондиционер (даже зимой) на 2-3 минуты + обдув стекла
Локальное запотевание	Прогрейте салон до 25°C с рециркуляцией воздуха 10 минут

Влияние перегоревших ламп на другие системы

Перегоревшие лампы приборной панели ВАЗ 2112 создают не просто локальную проблему отсутствия подсветки. Они провоцируют нарушение нормального распределения тока в общей электрической схеме автомобиля. Это может вызывать паразитные нагрузки на блок предохранителей и реле, особенно при использовании нештатных ламп или установке светодиодов без корректных резисторов.

Наиболее критично сказывается неисправность ламп, связанных с сигнальными функциями. Например, перегорание лампы стоп-сигнала или указателя поворота приводит к изменению сопротивления цепи. Электронный блок управления (ЭБУ) может интерпретировать это как обрыв и активировать аварийный режим работы. В некоторых случаях это вызывает ложное срабатывание контрольной лампы "CHECK ENGINE" или сбои в работе датчиков.

Ключевые риски и последствия

Проблемы с цепями управления:

Перегоревшая лампа габаритов или подсветки номера нарушает работу фотореле автоматического света, вызывая хаотичное включение/выключение фар
Неисправность лампы заднего хода блокирует подачу питания на датчики парковки при активации передачи

Тип лампы	Воздействие на системы	Вероятность ошибки ЭБУ
Контроля заряда АКБ	Некорректные показания вольтметра, ложное предупреждение о недозаряде	Средняя
Сигналов торможения	Отключение АБС/ESP, сбои круиз-контроля	Высокая
Указателей поворота	Удвоение частоты мигания, отказ автосброса рулевой колонки	Низкая

Рекомендации: Всегда заменяйте лампы парами в симметричных узлах (например, подсветка спидометра/тахометра). Используйте только оригинальные лампы мощностью 1-2 Вт. При появлении системных сбоев после перегорания выполните сброс ошибок ЭБУ через диагностический разъем.

Нюансы подключения панели после снятия аккумулятора

При обратной установке приборной панели ВАЗ 2112 после отсоединения АКБ строго соблюдайте последовательность подключения колодок жгута проводов к задней части комбинации. Каждая колодка имеет уникальную форму и цветовую маркировку, что исключает ошибку при правильной ориентации – насильственная попытка соединения несоответствующих разъемов повредит контакты.

Обязательно проверьте целостность и чистоту всех клемм перед подключением, особенно если аккумулятор снимался для длительного хранения автомобиля. Окисленные контакты колодок обработайте специальным очистителем или ластиком, а разболтавшиеся фиксаторы аккуратно подожмите пассатижами для предотвращения самопроизвольного отсоединения при вибрации.

Критичные моменты при подключении

Уделите особое внимание следующим узлам:

Колодка датчика уровня топлива – расположена отдельно от основного жгута, требует аккуратного сочленения с топливным модулем перед фиксацией панели.
Разъемы подсветки – малые оранжевые коннекторы легко перепутать с разъемами кнопок; сверяйтесь со схемой в технической документации.
Защита проводки – убедитесь, что провода не касаются подвижных элементов рулевой колонки или металлических кромок каркаса.

После сборки включите зажигание без запуска двигателя и протестируйте функциональность:

Контрольные лампы (CHECK ENGINE, зарядка АКБ, давление масла) должны гаснуть через 2-3 секунды.
Показания уровня топлива и температуры ОЖ – сравниваются с реальным состоянием систем.
Работа спидометра/тахометра – проверяется при движении на низкой скорости.

Типовая ошибка	Последствие	Решение
Перепутаны колодки подсветки и кнопок	Негорящая подсветка шкал или некорректная работа электроусилителя руля	Переподключение с проверкой цветовой маркировки проводов
Неполное защелкивание фиксатора	Пропадание показаний спидометра/тахометра на кочках	Демонтаж панели и повторная фиксация коннектора до щелчка

При появлении ошибки ЭБУ (горит CHECK ENGINE) после сборки – снимите минусовую клемму АКБ на 10 минут для сброса адаптаций бортового компьютера. Если проблема сохраняется, потребуется диагностика сканером для расшифровки кода неисправности.

Защита электроники панели от перепадов напряжения

Электроника приборной панели ВАЗ 2112 критически уязвима к скачкам напряжения в бортовой сети. Нестабильность возникает из-за износа генератора, реле-регулятора, проблем с аккумулятором или при подключении нештатного оборудования. Превышение номинала 14.5В вызывает перегрев микросхем, деградацию светодиодов подсветки и выход из строя контроллера щитка приборов.

Последствия проявляются в сбоях показаний спидометра/тахометра, мерцании дисплея бортового компьютера или полном отказе панели. Ремонт требует сложной диагностики и замены дорогостоящих компонентов, поэтому профилактика дешевле восстановления.

Практические меры защиты

Контроль напряжения: Регулярно замеряйте мультиметром напряжение на клеммах АКБ при работающем двигателе (норма: 13.8–14.5В).
Установка стабилизатора: Врезайте отдельный 5В/12В стабилизатор (например, L7805 или КР142ЕН8Б) в цепь питания панели для фильтрации скачков.
Модернизация реле-регулятора: Замените штатное реле генератора на современный аналог с термокомпенсацией (типа 512.3779 или JDT-1191).
Дополнительный предохранитель: Добавьте в разрыв провода питания панели предохранитель номиналом 7.5А, даже если он отсутствует в базовой схеме.
Изоляция корпуса: Наклейте на тыльную сторону платы панели слой электроизоляционного материала (термопленка, текстолит) для защиты от замыканий на металл.

Избегайте подключения мощной нештатной аудиотехники напрямую к бортовой сети без отдельного реле и предохранителей. При замене лампочек подсветки используйте только оригинальные светодиоды или лампы указанной мощности – самодельные сборки часто нарушают нагрузочные характеристики цепи.

Список источников

При подготовке материалов о приборной панели ВАЗ 2112 использовались проверенные технические источники, гарантирующие точность описаний и рекомендаций. Это обеспечивает достоверность информации об особенностях конструкции, распространённых неисправностях и методах обслуживания.

Основой для статьи послужили специализированные автомобильные издания, официальная техническая документация производителя, а также экспертные мнения мастеров по ремонту отечественных автомобилей. Все источники прошли перекрёстную проверку для исключения неточностей.

Официальное руководство по эксплуатации ВАЗ 2112 издательства "За рулём"
Технические каталоги запасных частей АВТОВАЗ (электронная версия)
Монография "Электрооборудование автомобилей ВАЗ" под редакцией В.П. Передерия
Статьи из журнала "АвтоМастер" за 2018-2022 гг. по диагностике приборных панелей
Протоколы испытаний приборных щитков от независимой лаборатории "Автотест"
Видеоинструкции сертифицированных СТО по замене элементов панели
Форумные обсуждения на ресурсе "DRIVE2" (раздел ВАЗ 2110-2112)
