Производство передних бамперов - технологии и особенности

Статья обновлена: 18.08.2025

Передний бампер – неотъемлемая часть конструкции современного автомобиля, выходящая далеко за рамки простого элемента экстерьера.

Его ключевая задача – обеспечение пассивной безопасности пешеходов и минимизация повреждений кузова при низкоскоростных столкновениях.

Современные бамперы интегрируют системы освещения, датчики парковки, камеры и аэродинамические элементы.

Производство бампера требует точного выбора материалов и технологий, учитывающих прочность, пластичность, вес и стоимость готового изделия.

Основное назначение переднего бампера в современном автомобиле

Первостепенная функция – защита кузова и дорогостоящих компонентов (радиатора, фар, двигателя) при незначительных столкновениях. Бампер поглощает энергию удара, минимизируя повреждения силовых элементов конструкции и снижая затраты на ремонт. Эта ударопоглощающая способность реализуется через деформируемые элементы (пенопластовые вставки, сотовые структуры) под облицовкой.

Конструкция служит важным аэродинамическим элементом, формируя воздушные потоки вокруг колесных арок и днища для снижения лобового сопротивления. Инженерно рассчитанная форма направляет воздух на радиатор для охлаждения силового агрегата и тормозов, а также уменьшает подъемную силу на высоких скоростях, повышая устойчивость.

Дополнительные функциональные аспекты

• Интеграция систем безопасности: Монтаж датчиков парковки, камер, радаров адаптивного круиз-контроля и систем автоматического торможения
• Защита пешеходов: Специальные зоны деформации и отступы снижают травматизм при наездах
• Осветительное оборудование: Установка противотуманных фар, дневных ходовых огней (DRL), парковочных огней
• Вентиляция: Воздухозаборники для охлаждения тормозов и двигателя

Материалы производства	Технологические особенности
Термопласты (полипропилен, ABS-пластик)	Литье под давлением с последующей термостабилизацией
Полиуретан / Поликарбонат	Вакуумное формование для сложных аэропрофилей
Композиты (стекловолокно, карбон)	Ручная выкладка для тюнинга и спецверсий

Современные решения предусматривают модульность конструкции: съемные молдинги, сменные дефлекторы и технологические люки для упрощения обслуживания датчиков. При проектировании учитывается совместимость с системами автономного вождения и требования стандартов краш-тестов (Euro NCAP).

Защитная функция: поглощение ударов при низкоскоростных столкновениях

Основная задача бампера при низкоскоростных авариях – минимизировать повреждения кузова и дорогостоящих элементов автомобиля (фар, радиатора, двигателя) за счет деформации собственной конструкции. Инженеры проектируют его как буферную зону, способную рассеивать кинетическую энергию удара до ее передачи на силовую раму или каркас салона.

Для эффективного поглощения ударов производители применяют многослойную структуру: наружный пластиковый кожух отвечает за сохранность формы при незначительных контактах, а внутренний демпфер из вспененных полимеров или алюминиевых сот сжимается, гася энергию столкновения. Современные бамперы выдерживают удары на скоростях до 4-8 км/ч без необходимости замены.

Ключевые особенности поглощающих систем

• Зоны деформации: Локальные ослабленные участки, направляющие сминание в заданных направлениях
• Материалы-демпферы: EPP (вспененный полипропилен), PUR (полиуретан), композитные соты
• Силовые кронштейны: Специальные срезные крепления, деформирующиеся первыми

Скорость удара	Ожидаемый эффект
До 4 км/ч	Отсутствие повреждений благодаря упругости материалов
4-8 км/ч	Обратимая деформация демпфера без замены детали
Свыше 8 км/ч	Пластическая деформация с необходимостью ремонта

Важно: Эффективность поглощения зависит от правильной геометрии бампера и совместимости с системой подушек безопасности – датчики удара в бампере должны срабатывать раньше, чем энергия достигнет критических точек кузова.

Аэродинамические свойства: влияние на сопротивление воздуху

Передний бампер является критически важным элементом для управления воздушными потоками вокруг кузова автомобиля. Его форма напрямую определяет характер обтекания: при неправильном проектировании создаются зоны турбулентности, увеличивающие лобовое сопротивление. Оптимальная география поверхности, включая угол наклона, радиусы закруглений и расположение воздухозаборников, минимизирует сопротивление, снижая расход топлива и шум на высоких скоростях.

Современные разработки интегрируют активные аэродинамические элементы в бампер, такие как регулируемые жалюзи или выдвижные спойлеры. Эти системы динамически адаптируются к скоростному режиму: при движении в городе сохраняют нейтральную конфигурацию, а на трассе автоматически изменяют профиль для "разрезания" воздушного потока. Дополнительно каналы охлаждения радиатора проектируются как часть аэродинамического пакета – их контуры направляют воздух с минимальными завихрениями.

Ключевые инженерные решения

Для достижения баланса между охлаждением агрегатов и аэродинамической эффективностью применяют:

• Сплиттеры – горизонтальные "губы" в нижней части, создающие зону разряжения под днищем
• Воздушные заслонки – автоматически блокирующие избыточный приток к радиатору
• Вихревые генераторы – мелкие ребра, стабилизирующие пограничный слой

Параметр	Влияние на сопротивление	Пример решения
Угол наклона	Снижает Cx на 3-7% при оптимизации	Клиновидный профиль с углом 25-30°
Зазор до дороги	Уменьшение на 20 мм дает до 5% экономии топлива	Подвижные дефлекторы
Боковые сопла	Отводят турбулентность от колесных арок	Каналы с эжекционным эффектом

Компьютерное моделирование (CFD-анализ) позволяет точно прогнозировать поведение воздушных масс. Инженеры виртуально тестируют сотни вариантов профиля, оценивая не только коэффициент C_x, но и распределение подъемной силы. Финишная доводка происходит в аэродинамических трубах с окраской потоков специальным пигментом – это выявляет области отрыва, требующие коррекции.

Интеграция с системой охлаждения двигателя через технологические отверстия

Технологические отверстия в переднем бампере играют критическую роль в обеспечении эффективного охлаждения двигателя. Они проектируются для создания направленных воздушных потоков, которые поступают непосредственно к радиатору и конденсатору кондиционера, предотвращая перегрев силового агрегата даже при экстремальных нагрузках. Расположение и геометрия этих отверстий определяются расчетами аэродинамики и тепловыми моделями конкретной модели автомобиля.

Конструктивно отверстия интегрируются в зоны бампера с максимальным динамическим давлением воздушного потока. Их форма (соты, решетки, щелевые каналы) оптимизируется для минимизации сопротивления и шума при движении, одновременно блокируя попадание крупного мусора. Производство осуществляется методом литья под давлением с использованием пресс-форм, оснащенных выдвижными стержнями для формирования сложных внутренних контуров без дополнительной механической обработки.

Ключевые аспекты проектирования

• Координация с радиаторным блоком: Отверстия позиционируются строго напротив теплообменников с учетом монтажных допусков кузова.
• Защитные элементы: Установка пластиковых сеток или ламелей для фильтрации камней и насекомых без существенного снижения пропускной способности.
• Аэродинамическая балансировка: Снижение коэффициента лобового сопротивления (C_x) за счет скошенных кромок и профилирования каналов.

Тип отверстий	Материал сетки	Применяемость
Штампованные соты	Полипропилен	Бюджетные модели
Активные жалюзи	Алюминиевый сплав	Премиум-сегмент
Канальные тоннели	Композитное волокно	Спортивные автомобили

На этапе испытаний производится верификация эффективности охлаждения с помощью термодатчиков и анемометров в аэродинамической трубе. Замеры фиксируют температурный режим двигателя при имитации городского цикла и скоростного движения. Дополнительно оценивается стойкость решеток к вибрациям и химическому воздействию реагентов.

Современные тенденции включают внедрение адаптивных систем с электронным управлением. Заслонки автоматически регулируют площадь проходного сечения отверстий: закрываются на трассе для улучшения аэродинамики и открываются в пробках для усиленного охлаждения. Интеграция датчиков температуры в конструкцию бампера позволяет реализовать замкнутый контур управления воздушным потоком.

Монтажные точки для датчиков парковки и камер

Конструкция переднего бампера предусматривает строго регламентированные зоны установки парковочных датчиков и камер для обеспечения корректной работы систем помощи водителю. Эти точки проектируются с учётом углов обзора, отсутствия вибрационных помех и защиты сенсоров от загрязнений. Инженеры рассчитывают расположение на этапе 3D-моделирования, интегрируя крепления непосредственно в каркас или внешний слой бампера.

Для камеры заднего вида обычно предусмотрена центральная верхняя точка на бампере, обеспечивающая максимальный охват пространства. Парковочные датчики монтируются симметрично по периметру: минимум четыре сенсора равномерно распределяются в нижней части для точного определения расстояния до препятствий. Ключевые требования к монтажным точкам включают точную ориентацию относительно дорожного покрытия, отсутствие визуальных преград и устойчивость к механическим воздействиям.

Особенности проектирования и установки

• Материал зоны монтажа: Участки крепления усиливаются алюминиевыми втулками или полимерными вставками для предотвращения деформации.
• Калибровка: Заводская разметка включает направляющие для сверления и шаблоны позиционирования.
• Защита: Датчики парковки оснащаются резиновыми уплотнителями, камеры – антивандальными козырьками.

Компонент	Тип крепления	Допуск отклонения
Ультразвуковой датчик	Врезной клипсовый	±1.5° по вертикали
Широкоугольная камера	Резьбовая фиксация	±0.8° по всем осям

При замене бампера критично соблюдать оригинальные координаты креплений – смещение на 3-5 мм вызывает ложные срабатывания систем парковки. Производители наносят маркировку на внутреннюю сторону детали: символы "R" (правый), "L" (левый) и стрелки направления установки. Для моделей с адаптивным круиз-контролем дополнительно интегрируются монтажные платформы радарных модулей, требующие электромагнитной нейтральности зоны установки.

Крепление противотуманных фар и светодиодных дневных ходовых огней

Интеграция противотуманных фар (ПТФ) и светодиодных дневных ходовых огней (ДХО) в конструкцию бампера требует специализированных крепежных решений. Эти элементы не просто монтируются на поверхность, а встраиваются в предусмотренные ниши или технологические отверстия, что обеспечивает защиту от вибраций, влаги и механических повреждений. Кронштейны изготавливаются из устойчивых к коррозии материалов (оцинкованная сталь, композиты) и проектируются с учетом геометрии конкретной модели бампера.

Точность позиционирования критична для соответствия нормам освещенности: ПТФ должны создавать широкий луч света под низким углом для подсветки дорожного полотна в тумане, а ДХО – обеспечивать четкую видимость транспортного средства без ослепления встречных водителей. Производители используют шаблоны для разметки отверстий под крепеж и проводку, а также предусматривают регулировочные винты для юстировки светового пучка после установки. Электропроводка выводится через герметичные втулки для предотвращения попадания воды в электроразъемы.

Ключевые особенности крепления

• Типы крепежа:
  • Штатные кронштейны, приваренные к внутреннему каркасу бампера
  • Съемные платформы с защелками для быстрой замены
  • Универсальные регулируемые держатели с системой салазок
• Защитные элементы:
  • Амортизирующие прокладки из резины EPDM
  • Термостойкие экраны для ДХО (предотвращают деформацию пластика)
  • Стальные защитные сетки для ПТФ (от камней)

Параметр	Противотуманные фары	Дневные ходовые огни
Способ фиксации	Болтовое соединение (M6-M8)	Защелки + термоклей
Требования к герметичности	Класс IP67	Класс IP54
Допустимое смещение	±1.5° по вертикали/горизонтали	±3° по горизонтали

1. Этапы установки:
   1. Разметка точек крепления по шаблону
   2. Фрезеровка монтажных отверстий с последующей обработкой кромок
   3. Фиксация кронштейнов саморезами или заклепками
   4. Установка оптики с подключением разъемов
   5. Проверка угла светового потока и герметичности стыков

Требования к пешеходной безопасности при проектировании бампера

Современные стандарты жёстко регламентируют конструкцию переднего бампера для минимизации травм пешеходов при столкновении. Основное внимание уделяется снижению ударных нагрузок на ноги и голову, что достигается через специфические параметры жёсткости, геометрии и использования энергопоглощающих материалов. Несоблюдение этих норм делает невозможным сертификацию транспортного средства в ключевых регионах, включая ЕС и Японию.

Проектировщики обязаны моделировать сценарии наезда на пешехода на разных скоростях, анализируя риски переломов голени, повреждений коленных суставов и черепно-мозговых травм. Ключевые требования фокусируются на деформационных характеристиках бампера, расстоянии до жёстких элементов под ним (двигателя, рамных конструкций) и интеграции дополнительных поглощающих систем. Это напрямую влияет на выбор полимерных композитов, пен и внутренних усилителей каркаса.

Конкретные инженерные параметры и методы

Критически важные аспекты включают:

• Зона деформации: Обязательное наличие расчётной смягчающей структуры между внешним пластиком и силовыми элементами кузова.
• Высота кромки: Строгое ограничение по вертикальному положению верхней кромки бампера (обычно 400-500 мм от земли) для контакта с голенью, а не бедром.
• Локализованная жёсткость: Запрет на выступающие жёсткие элементы (крюки, неподвижные датчики) в уязвимых зонах контакта.

Испытания проводятся по стандартизированным процедурам с манекенами-пешеходами (например, Euro NCAP Pedestrian Protocol или GTR №9):

1. Тест удара ноги манекена о бампер на скорости 40 км/ч с фиксацией перегрузок и углов изгиба колена.
2. Моделирование удара головы о капот/верх бампера после первичного контакта.

Параметр	Целевое значение	Стандарт
Пиковая сила на голень	< 7,5 кН	ECE R127
Угол изгиба колена	< 15°	Euro NCAP
Угол сдвига колена	< 6°	Euro NCAP
HIC (риск травмы головы)	< 1000	GTR №9

Дополнительные решения включают активные системы: пневматические или пиропатронные подъёмники капота, выдвигающиеся нижние кромки бампера для изменения угла контакта. Пассивные методы – применение сотовых алюминиевых вставок, вспененных полипропиленов или термопластов с памятью формы, гарантирующих контролируемое смятие. Тенденция – интеграция бампера с единой энергопоглощающей структурой, объединяющей зоны деформации, кронштейны крепления и элементы охлаждения радиатора.

Термопластичные полимеры: основной материал современных бамперов

Термопластичные полимеры стали стандартом при производстве автомобильных бамперов благодаря оптимальному сочетанию эксплуатационных характеристик и технологичности обработки. Их доминирование обусловлено способностью многократно размягчаться при нагреве и затвердевать при охлаждении без потери ключевых свойств, что открывает широкие возможности для формовки сложных конструкций.

Материал обеспечивает критически важные для бампера функции: поглощение энергии удара при низкоскоростных столкновениях, устойчивость к деформациям и коррозии, а также минимальный вес для снижения общей массы автомобиля. Широкий выбор полимерных композиций позволяет адаптировать физико-механические свойства под конкретные требования безопасности и дизайна.

Производственные и эксплуатационные особенности

Основная технология изготовления – литьё под давлением, где гранулы полимера расплавляются и впрыскиваются в пресс-форму. Это обеспечивает:

• Высокую точность воспроизведения сложных геометрических форм
• Возможность интеграции креплений, воздуховодов и мест для датчиков
• Минимальную потребность в постобработке детали

Эксплуатационные преимущества термопластов включают:

1. Ремонтопригодность: локальный нагрев позволяет восстанавливать вмятины
2. Эластичность: восстановление исходной формы после незначительных ударов
3. Химическая стойкость: устойчивость к реагентам, УФ-излучению и влаге

Тип полимера	Применение	Ключевое свойство
Полипропилен (PP)	Базовые модели	Баланс стоимости и ударной вязкости
Поликарбонат (PC)	Премиум-сегмент	Прозрачность для датчиков парковки
Полиамид (PA)	Усиленные бамперы	Повышенная термостойкость

Современные композиции включают армирующие добавки (стекловолокно, тальк) для повышения жесткости и минеральные наполнители для улучшения стабильности размеров. Экологический аспект подчеркивает возможность вторичной переработки до 95% материала после демонтажа бампера.

Использование полипропилена в массовом производстве

Полипропилен доминирует в изготовлении передних бамперов благодаря оптимальному соотношению эксплуатационных характеристик и экономичности. Его ключевые преимущества включают высокую ударную вязкость, устойчивость к химическим реагентам (топливо, масла, антигололёдные составы) и малый удельный вес, снижающий общую массу автомобиля. Низкая стоимость сырья и возможность вторичной переработки делают материал экологически и экономически выгодным для конвейерного выпуска.

Технология литья под давлением обеспечивает массовое производство сложнопрофильных бамперов с высокой точностью. Процесс позволяет интегрировать крепёжные элементы, воздуховоды и зоны деформации непосредственно в конструкцию детали за одну операцию. Автоматизация цикла (загрузка гранул, нагрев до 220–280°C, впрыск в форму, охлаждение, извлечение) сокращает время изготовления до 60–120 секунд на изделие при минимальных отходах.

Ключевые технологические аспекты

Для достижения требуемых свойств применяются модифицированные составы полипропилена:

• Эластомерные добавки (EPDM, TPO) – повышают устойчивость к точечным ударам
• Минеральные наполнители (тальк 20–40%) – уменьшают усадку и увеличивают жёсткость
• UV-стабилизаторы – предотвращают деградацию от солнечного излучения

Типичные производственные требования:

Параметр	Значение	Назначение
Толщина стенки	2.5–4.0 мм	Баланс прочности и веса
Давление впрыска	800–1500 бар	Заполнение сложных форм
Точность пресс-форм	±0.05 мм	Сборка без зазоров

Критические проблемы и решения:

1. Война (коробление) – компенсируется конструкцией рёбер жёсткости и контролем скорости охлаждения
2. Низкая адгезия красок – устраняется плазменной обработкой поверхности перед окрашиванием
3. Термоусадка 1.5–2.2% – учитывается при проектировании пресс-форм

Литые бампера из полиуретана в премиум-сегменте

Производство литых полиуретановых бамперов для премиальных автомобилей базируется на технологии реакционного литья под давлением (RIM). Сырьём служит двухкомпонентный жидкий полиуретан, который заливается в высокоточные алюминиевые или стальные формы. Катализаторы инициируют химическую реакцию, приводящую к вспениванию и отверждению материала непосредственно в пресс-форме, что обеспечивает монолитную структуру без швов.

Ключевой особенностью процесса является строгий контроль параметров: температуры формы (60-80°C), давления впрыска (до 150 бар) и времени цикла (3-8 минут). Это гарантирует отсутствие внутренних напряжений и пустот, критически важное для сохранения геометрии крупногабаритных деталей. Готовые бампера проходят постобработку: ручную зачистку литников, шлифовку и покрытие адгезионным грунтом для последующей покраски.

Эксплуатационные преимущества

• Устойчивость к деформациям: восстанавливают исходную форму после ударов до 15 км/ч благодаря эластомерным свойствам полиуретана.
• Коррозионная инертность: не подвержены окислению в отличие от металлических элементов.
• Шумоизоляция: ячеистая структура материала поглощает дорожные вибрации.

Параметр	Полиуретан	Термопласт (PP)
Плотность (г/см³)	1,05-1,25	0,9-1,1
Ударная вязкость (кДж/м²)	>50	25-40
Термостойкость (°C)	до 120	до 90

Основной технологический вызов – высокая стоимость пресс-форм (до €500 тыс.) из-за сложной обработки зеркал, воспроизводящих дизайнерские линии кузова. Окупаемость достигается только в премиум-сегменте благодаря тиражам от 50 тыс. изделий. Производители (BASF, Hennecke) разрабатывают модификации полиуретана с наночастицами для снижения веса без потери прочности.

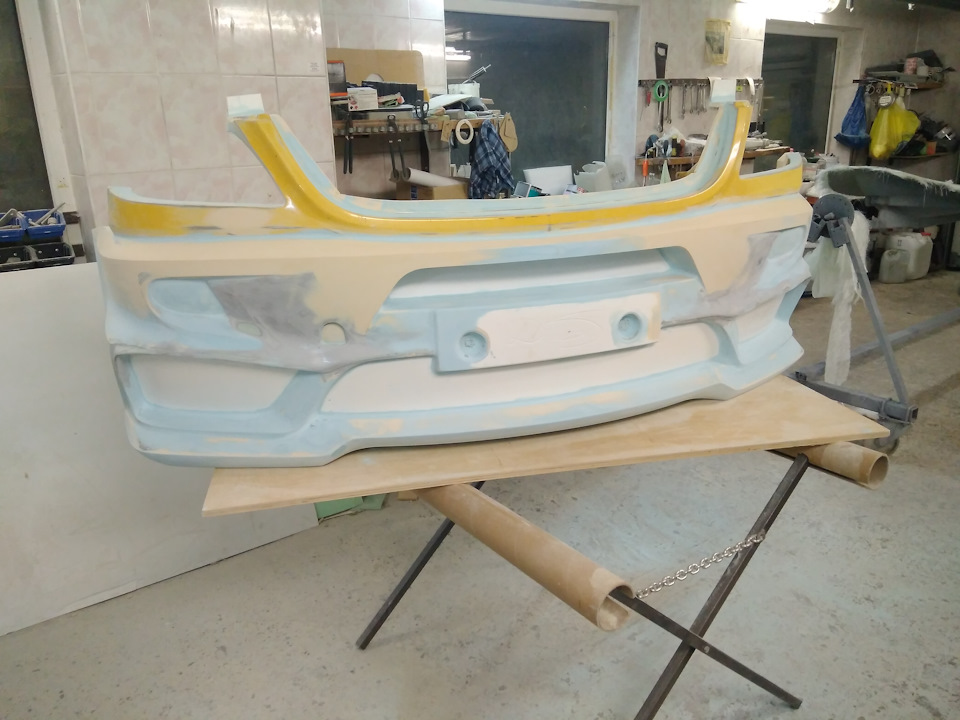

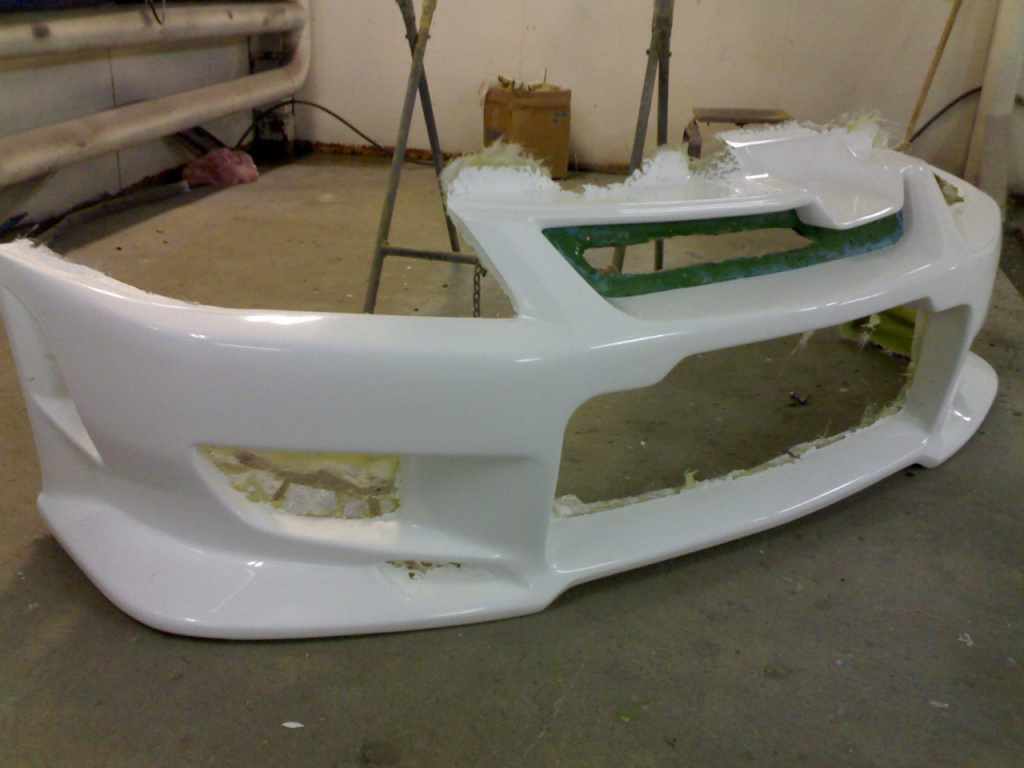

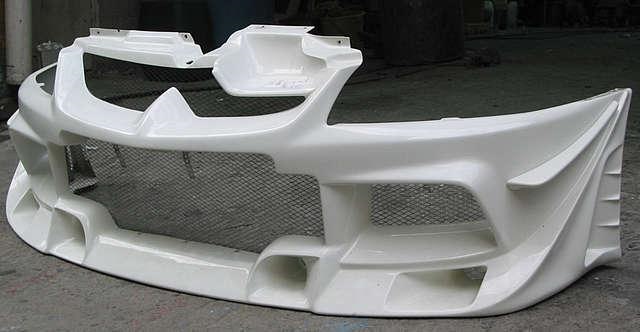

Композитные материалы для гоночных и тюнинговых версий

В гоночных и тюнинговых бамперах композиты незаменимы благодаря уникальному сочетанию прочности и минимального веса. Уменьшение массы передней части автомобиля критически важно для улучшения разгонной динамики, управляемости и снижения нагрузки на подвеску, что напрямую влияет на результаты на треке.

Технологии производства включают ручную выкладку слоёв армирующего материала (углеволокно, кевлар) с последующей пропиткой эпоксидными или полиэфирными смолами, а также вакуумную инфузию и автоклавное формование. Для массового тюнинга активно применяется литьё из стеклопластика с полиэфирными смолами, обеспечивающее доступность и ремонтопригодность.

Ключевые особенности материалов

Материал	Плотность (г/см³)	Преимущества	Ограничения
Углепластик (CFRP)	1.5-1.6	Максимальная жёсткость/вес, устойчивость к вибрациям	Высокая стоимость, сложный ремонт
Кевлар	1.4	Ударная вязкость, устойчивость к расслоению	Гигроскопичность, потеря прочности при УФ-воздействии
Стеклопластик (GFRP)	1.8-2.0	Низкая цена, простота обработки	Высокая хрупкость при ударных нагрузках

Конструктивные решения для экстремальных условий включают:

• Сэндвич-панели с сотовым заполнителем для увеличения жёсткости на кручение
• Локальное усиление зон креплений металлическими втулками
• Интегрированные воздуховоды из термостойких препрегов для тормозных систем

При тюнинге серийных авто важно учитывать совместимость композитных бамперов со штатными системами безопасности (датчики парковки, камеры, система крепления). Для гоночных версий допускается полный отказ от электронных компонентов в пользу аэродинамического совершенства.

Технология литья под давлением для серийных моделей

Основой производства серийных бамперов является литьё под давлением, обеспечивающее высокую точность геометрии и стабильность свойств изделий. Процесс использует термопластичные материалы, преимущественно модифицированный полипропилен (PP), обладающий оптимальным сочетанием ударной вязкости, химической стойкости и технологичности.

Автоматизированные термопластавтоматы (ТПА) с усилием смыкания от 1000 до 4000 тонн позволяют формовать крупногабаритные детали за цикл длительностью 60-120 секунд. Необходимость в минимальной последующей обработке делает метод экономически эффективным при больших тиражах, несмотря на высокую стоимость пресс-форм.

Ключевые аспекты технологии

Процесс включает несколько этапов:

1. Подготовка материала: Гранулы термопласта сушатся при 80-90°C для удаления влаги.
2. Плавление и инжекция: Материал пластицируется в цилиндре ТПА при 220-280°C и впрыскивается в пресс-форму под давлением 700-1500 бар.
3. Охлаждение: Форма с водяными каналами охлаждает расплав до температуры выемки (40-60°C).
4. Извлечение и контроль: Робот удаляет деталь, проводится визуальный и координатный контроль.

Конструктивные особенности пресс-форм критичны для качества бампера:

• Разъёмные формы с косыми толкателями для сложных рельефов.
• Система вакуумного вентилирования предотвращает воздушные ловушки.
• Интегрированные трубки охлаждения обеспечивают равномерное теплосъём.

Преимущества и ограничения метода:

Преимущества	Ограничения
Высокая производительность	Дорогостоящая оснастка
Минимальные припуски на механическую обработку	Жёсткие требования к однородности материала
Возможность интеграции закладных элементов	Ограничения по толщине стенок (2.5-4 мм)

Для снижения веса применяется газовое литьё (GIT), формирующее полости в толстых сечениях. Современные ТПА с электронным управлением позволяют программировать многоступенчатые режимы впрыска, критичные для предотвращения утяжек и коробления крупногабаритных деталей.

Вакуумное формование: изготовление экспериментальных образцов

Вакуумное формование применяется на этапе создания экспериментальных образцов переднего бампера для быстрой и экономичной визуализации дизайна, проверки геометрии и подгонки к кузову автомобиля. Технология позволяет использовать недорогие листовые термопласты (чаще всего АБС, полистирол или ПЭТ) для получения макетов, отрабатывающих форму, линии стыковки с крыльями, радиаторной решеткой и фарами.

Ключевым этапом является подготовка мастер-модели (основы), которая точно повторяет цифровой дизайн-проект будущего бампера. Модель изготавливается фрезерованием из плотного пенопласта, МДФ или алюминия на ЧПУ-станках. Точность поверхности и отсутствие дефектов критичны, так как они напрямую отпечатываются на пластиковой заготовке при формовании.

Этапы создания экспериментального образца

1. Фиксация листа: Термопластичный лист жестко зажимается по периметру стальной рамой.
2. Нагрев: Лист равномерно прогревается инфракрасными нагревателями до эластичного состояния (температура зависит от материала).
3. Формование: Размягченный лист опускается на мастер-модель. Из пространства между листом и моделью откачивается воздух, создавая вакуум. Атмосферное давление плотно прижимает материал ко всем деталям поверхности модели.
4. Охлаждение: Материал принудительно охлаждается вентиляторами до затвердевания.
5. Съем и обработка: Готовый формованный кожух снимают с модели. Излишки материала обрезают по контуру, технологические отверстия (под фары, ПТФ, крепеж) вырезают вручную или на станке.

Преимущества для прототипирования бамперов:

• Низкая стоимость оснастки (мастер-модель) по сравнению с пресс-формами для литья под давлением.
• Крайне короткие сроки изготовления образца (часы/дни против недель/месяцев).
• Возможность быстрой модификации дизайна: внесение правок в цифровую модель и фрезеровка новой мастер-модели.
• Визуальная и тактильная оценка поверхности, линий, пропорций в натуральную величину.

Ограничения технологии: Экспериментальные образцы, полученные вакуумным формованием, не обладают прочностными характеристиками серийных бамперов, изготовленных литьем под давлением из инженерных пластиков. Толщина стенок может быть неравномерной на сложных рельефах, а воспроизведение острых кромок и глубоких поднутрений затруднено.

Материал образца	Толщина листа (мм)	Основное назначение образца
АБС (ABS)	2.0 - 4.0	Проверка геометрии, подгонка, окраска
Полистирол (PS)	1.5 - 3.0	Быстрые визуальные макеты, фотосъемка
ПЭТ-Г (PETG)	2.0 - 3.0	Оценка прозрачности/светопропускания (для участков под ДХО)

Ротационное формование для крупногабаритных элементов

При изготовлении передних бамперов сложной геометрии ротационное формование (rotomolding) обеспечивает равномерное распределение материала даже в изделиях с глубокими вытяжками и тонкостенными участками. Технология исключает внутренние напряжения, характерные для литья под давлением, что критично для деталей, подверженных ударным нагрузкам.

Процесс начинается с загрузки полимерного порошка (чаще всего полиэтилена) в полую алюминиевую или стальную форму. Форма герметично закрывается и вращается в трех плоскостях внутри печи при температурах 200–400°C. Порошок постепенно плавится, равномерно покрывая внутренние стенки формы и формируя монолитную конструкцию без швов.

Ключевые преимущества для бамперов

• Свобода дизайна: Возможность создания полостей, интегрированных креплений и аэродинамических элементов без дополнительной сборки.
• Отсутствие ориентации материала: Равнопрочность во всех направлениях, устойчивость к растрескиванию.
• Экономия на оснастке: Стоимость форм ниже на 40-60% по сравнению с пресс-формами для литья под давлением.

Основным ограничением остается длительность цикла (до 60 минут), что компенсируется возможностью одновременного изготовления нескольких деталей в мультиформе. Для повышения жесткости в расплав вводят стекловолокно или армирующие сетки, а финишная обработка включает фрезеровку отверстий под фары и датчики.

Параметр	Значение
Толщина стенки	4–15 мм
Точность размеров	±0.5% (требует калибровки)
Макс. размер изделия	До 4.5 м (ограничено печью)

После охлаждения формы водой или воздухом готовый бампер извлекается без деформаций. Технология не требует дорогостоящего периметрального оборудования, что делает её рентабельной для мелкосерийного производства и прототипирования.

Предварительная окраска материала в массе "по телу"

Технология предварительной окраски материала в массе "по телу" (англ. "moulded-in colour") подразумевает добавление красящих пигментов непосредственно в сырьевую массу перед формованием детали. Пигменты тщательно смешиваются с гранулами полимерного материала (чаще всего термопласта, такого как полипропилен) на стадии подготовки композиции.

Полученная окрашенная смесь поступает в литьевую машину, где под давлением и температурой формируется готовая деталь бампера. Этот подход обеспечивает сквозное окрашивание материала по всему объему изделия, а не только на поверхности. Цвет становится неотъемлемой частью структуры материала.

Ключевые особенности и преимущества

Основные характеристики технологии:

• Устойчивость к механическим повреждениям: сколы и царапины менее заметны благодаря одинаковому цвету по всей толщине материала.
• Стойкость цвета: отсутствие поверхностного слоя краски исключает риск выцветания от УФ-излучения или химического воздействия.
• Экономия производственных ресурсов: исключаются этапы грунтовки, покраски и сушки в процессе изготовления бампера.
• Экологичность: сокращение использования растворителей и ЛКМ снижает вредные выбросы.

Сравнение с традиционной окраской:

Параметр	"По телу"	Традиционная окраска
Затраты времени	Меньше (окраска на этапе сырья)	Больше (отдельный покрасочный цикл)
Устойчивость к сколам	Высокая	Низкая
Цветовая палитра	Ограничена термостойкостью пигментов	Широкая (включая металлики)

Ограничения метода:

1. Сложность подбора точных оттенков для ремонта из-за особенностей пигментации.
2. Невозможность получения сложных визуальных эффектов (перламутр, металлик).
3. Более высокая стоимость пигментированного сырья по сравнению с неокрашенным.

ПО для проектирования: САПР в моделировании формы

Современные САПР-системы (CATIA, NX, SolidWorks, Autodesk Alias) обеспечивают точное цифровое моделирование геометрии бампера, учитывая эстетические требования, аэродинамику и коллизию с другими узлами. Инструменты поверхностного моделиения (NURBS) позволяют создавать сложные органические формы с плавными переходами, характерные для современных автомобилей. Параметрические возможности дают оперативно вносить изменения в проект при корректировке техзадания или выявлении конфликтов сборки.

Интеграция модулей CFD (вычислительной гидродинамики) и FEA (инженерного анализа) в САПР позволяет параллельно с форм-фактором оценивать аэродинамическое сопротивление, распределение нагрузок и поведение бампера при ударе. Фотореалистичная визуализация и VR-инструменты помогают дизайнерам и инженерам совместно утверждать эстетику поверхности до этапа физического прототипирования, сокращая цикл разработки.

Ключевые функции ПО при проектировании

• Параметрическое моделирование: Связь размеров с чертежами и автоматическое обновление геометрии при изменении исходных данных
• Топологическая оптимизация: Алгоритмы генеративного дизайна для снижения массы при сохранении прочности
• Автоматизация типовых элементов: Библиотеки креплений, клипс и зон для установки датчиков/фар

Модуль САПР	Применение в бамперах
Reverse Engineering	Оцифровка глиняных макетов дизайна
DMU Kinematics	Проверка зазоров при открытии капота/дверей
Tooling Design	Проектирование пресс-форм для литья

Современные системы поддерживают облачную совместную работу, позволяя инженерам из разных отделов (дизайн, безопасность, технологи) параллельно работать над проектом. Экспорт данных в форматах STEP или IGES обеспечивает совместимость с оборудованием для быстрого прототипирования (3D-печать, ЧПУ-фрезеровка макетов).

Прототипирование с применением 3D-печати

3D-печать революционизировала процесс создания прототипов передних бамперов, позволяя инженерам и дизайнерам быстро материализовать цифровые модели в физические объекты. Технология устраняет необходимость в дорогостоящих формах и длительных производственных циклах, характерных для традиционных методов, таких как литье под давлением.

Использование аддитивных технологий обеспечивает беспрецедентную свободу в разработке сложных геометрий воздухозаборников, интегрированных датчиков и аэродинамических элементов, которые невозможно создать фрезерованием. Это ускоряет итерационное тестирование форм, функциональности и совместимости с другими компонентами кузова на ранних стадиях проектирования.

Ключевые преимущества и особенности

Основные материалы: Для прототипирования применяются:

• ABS и PLA для оценки формы и габаритов
• Нейлон и поликарбонат для тестов на ударопрочность
• Фотополимеры для детализации поверхности

Этапы валидации прототипа:

1. Визуальная оценка дизайна и пропорций
2. Примерка на шасси транспортного средства
3. Аэродинамические испытания в аэротрубе
4. Краш-тесты при использовании композитных материалов

Критерий	Традиционное прототипирование	3D-печать
Срок изготовления	2-8 недель	12-48 часов
Стоимость образца	Высокая (до $10 000)	Низкая (от $100)
Возможность модификаций	Ограничена	Мгновенная коррекция модели

Важно: 3D-прототипы служат исключительно для проверки концепций и не заменяют сертифицированные изделия из термопластов. Финишная обработка включает шлифовку, грунтовку и покраску для визуализации финального вида бампера. Современные системы позволяют печатать цельные бамперы длиной до 2 метров методом SLS или FDM, сегментируя крупные детали при необходимости.

Стендовые испытания бампера на ударопрочность

Стендовые испытания на ударопрочность являются критическим этапом валидации конструкции бампера перед запуском в серийное производство. Их основная цель – воспроизведение реальных низкоскоростных столкновений в контролируемых лабораторных условиях для оценки способности бампера поглощать и рассеивать кинетическую энергию удара. Испытания строго регламентируются международными (например, ECE R42, FMVSS Part 581) и национальными стандартами безопасности, определяющими методики, параметры удара (масса, скорость, угол, точка приложения) и допустимый уровень повреждений.

Испытательная установка включает массивный стационарный стенд, на котором жестко закрепляется испытуемый бампер, смонтированный на узлах крепления, идентичных серийному автомобилю. В качестве ударного элемента используется маятниковый копер с регулируемой массой бойка или тележка, разгоняемая до заданной скорости (обычно 2.5–4 км/ч для фронтального и 1.5–2.5 км/ч для углового удара). Ударное лицо бойка имитирует типовые препятствия – деформируемый алюминиевый сот или жесткий стальной профиль.

Ключевые аспекты и оцениваемые параметры

Процедура испытания и анализ результатов сосредоточены на нескольких ключевых аспектах:

• Целостность конструкции: Отсутствие трещин, отрыва креплений, разрушения кронштейнов или самого корпуса бампера.
• Деформация: Замер остаточной деформации после удара. Используются оптические системы или прецизионные линейные датчики для сравнения геометрии до и после теста.
• Энергопоглощение: Анализ диаграммы "сила-деформация", снимаемой датчиками на бойке, для оценки эффективности поглощающих элементов (пенопласт, соты, силовые ребра).
• Поведение крепежа: Контроль усилий в точках крепления бампера к лонжеронам/раме. Превышение допустимых нагрузок ведет к доработке кронштейнов.

Результаты испытаний документируются в протоколах, включающих:

1. Визуальную фиксацию повреждений (фото/видео высокого разрешения).
2. Графики зависимости силы удара от времени и перемещения бойка.
3. Замеры остаточных деформаций в контрольных точках.
4. Оценку состояния крепежных элементов и внутренних усилителей.

Данные испытаний позволяют инженерам оптимизировать конструкцию:

• Материал: Подбор полимера (PP, PC/PBT, термопластичный полиолефин) с требуемой вязкостью разрушения.
• Геометрия: Изменение толщины стенок, конфигурации ребер жесткости, зон деформации.
• Силовые элементы: Модификация металлических/композитных усилителей и кронштейнов.
• Демпферы: Корректировка состава или структуры энергопоглощающей подложки (пенопласт EPP, алюминиевые соты).

Успешное протоколирование испытаний подтверждает соответствие бампера нормам безопасности и гарантирует его способность защитить кузовные элементы и дорогостоящие агрегаты автомобиля (радиатор, фары) при низкоскоростных инцидентах, минимизируя затраты владельца на ремонт.

Краш-тесты для проверки поведения при столкновении

Краш-тесты переднего бампера являются критически важным этапом валидации его конструкции, напрямую влияющим на пассивную безопасность автомобиля. Они моделируют реальные сценарии ДТП для оценки способности бампера поглощать и распределять энергию удара. Испытания выявляют деформационные характеристики материалов (полипропилен, АБС-пластик, композиты), проверяют надежность креплений к лонжеронам кузова и предотвращают повреждения дорогостоящих элементов (радиатора, фар, двигателя) при низкоскоростных столкновениях.

Современные тесты включают фронтальные, угловые и оффсетные удары на скоростях от 4 до 15 км/ч, соответствующих стандартам ECE R42 и IIHS. Специалисты анализируют целостность конструкции, степень смятия энергопоглощающих элементов (пенопластовых вставок, сотовых структур), поведение кронштейнов крепления. Отдельное внимание уделяется совместимости с системой пешеходной безопасности – проверяется минимизация травм ног при контакте с бампером за счет деформируемых зон и отсутствия острых кромок.

Ключевые аспекты тестирования

Производители используют три уровня валидации:

1. Компьютерное моделирование (CAE) – предварительный расчет деформаций и напряжений
2. Натурные испытания макетов – ударные тесты 3D-печатных прототипов
3. Сертификационные краш-тесты – контроль по нормам с измерительными манекенами

Тип теста	Цель проверки	Параметры оценки
Фронтальный удар в барьер	Целостность силовой структуры	Смещение двигателя, деформация лонжеронов
Удар под углом 30°	Локальная прочность креплений	Отрыв кронштейнов, трещины в точках фиксации
Тест на совместимость с пешеходом	Снижение травматизма	Перегрузки коленных суставов, целостность бамперной кожи

Результаты напрямую влияют на выбор материалов: усиленный стекловолокном пластик повышает жесткость, термопластичные эластомеры улучшают упругость. Инновацией стали бамперы с предсказуемыми зонами контролируемого разрушения, которые гарантированно сохраняют силовую структуру кузова при деформации.

Обработка поверхности: снятие облоя после литья

После извлечения отливки бампера из пресс-формы неизбежно присутствует облой – тонкий слой материала, выступивший по линии разъема формы или через технологические зазоры. Этот избыточный материал необходимо полностью удалить для обеспечения точных геометрических размеров детали, достижения требуемого качества поверхности и безопасности последующей сборки и эксплуатации.

Снятие облоя – критически важная операция, напрямую влияющая на внешний вид бампера и его функциональность. Некачественное удаление приводит к визуальным дефектам (заусенцы, наплывы), проблемам при нанесении покрытий (краска может отслаиваться на краях облоя) и трудностям при монтаже детали на автомобиль (неплотное прилегание, сложности со стыковкой с другими элементами кузова).

Методы удаления облоя

В производстве бамперов применяются различные методы снятия облоя, выбор которых зависит от материала бампера (PP, TPO, ABS и т.д.), сложности геометрии детали, толщины облоя и требований к чистоте кромки:

• Ручная обработка:
  • Используется на начальных этапах или для небольших серий.
  • Рабочие удаляют облой с помощью ручного инструмента: ножей, скребков, шпателей, напильников, абразивных брусков или наждачной бумаги.
  • Требует высокой квалификации оператора для предотвращения повреждения поверхности бампера.
  • Часто применяется для труднодоступных мест или как финишная операция после механической обработки.
• Механизированная обработка:
  • Фрезерование/Токарная обработка на станках с ЧПУ: Используется для удаления облоя с плоских поверхностей, кромок и отверстий. Обеспечивает высокую точность и повторяемость.
  • Обработка абразивными инструментами: Шлифовальные ленты, диски или щетки (нейлоновые, с абразивным наполнением), установленные на стационарных станках или ручных шлифмашинах. Эффективны для снятия облоя с криволинейных поверхностей.
  • Роботизированная зачистка: Роботы-манипуляторы, оснащенные специализированным инструментом (фрезами, шлифовальными головками, ножами), программируются для точного удаления облоя по сложному контуру бампера. Наиболее прогрессивный метод для массового производства.
• Криогенное удаление облоя (дефлашинг):
  • Детали охлаждаются до очень низких температур (обычно с помощью жидкого азота), делая облой хрупким.
  • Затем бамперы подвергаются воздействию абразивной среды (пластиковых гранул, стальной или керамической дроби) в специальной камере.
  • Удары абразива эффективно откалывают замороженный облой, не повреждая основную, более эластичную при низких температурах, часть детали.
  • Особенно хорошо подходит для удаления тонкого облоя из труднодоступных мест и с внутренних поверхностей сложных бамперов.

После снятия основного облоя часто требуется финишная обработка кромок для снятия микроскопических заусенцев и придания гладкости. Для этого применяют виброобработку с керамическим или пластиковым наполнителем, абразивные губки или щетки, либо термическую обработку (оплавление кромок горячим воздухом или инфракрасным излучением, особенно для термопластов).

Особое внимание уделяется контролю качества после снятия облоя. Проверяется:

1. Полнота удаления: Отсутствие видимого и ощущаемого облоя по всем кромкам, особенно в зонах стыковки с другими деталями кузова, крепежными элементами и решеткой радиатора.
2. Качество кромки: Отсутствие заусенцев, сколов, подрезов основного материала, равномерность линии кромки.
3. Отсутствие повреждений: Контроль на предмет царапин, вмятин или иных дефектов, возникших в процессе удаления облоя.

Контроль осуществляется как визуально (оператором или с помощью систем машинного зрения), так и тактильно, а для ответственных зон – с помощью шаблонов или координатно-измерительных машин (КИМ).

Шлифовка и выравнивание стыковочных поверхностей

Неравномерности на стыковочных зонах бампера образуются после литья из-за усадки материала или смещения пресс-форм. Такие дефекты препятствуют герметичному соединению с кузовными элементами, фарами и решёткой радиатора, требуя обязательной механической обработки.

Технологи применяют абразивные инструменты с регулируемой скоростью вращения: орбитальные шлифмашины для черновой обработки и пневматические вибрационные гриндеры для финишных операций. На крупных производствах используют роботизированные комплексы с датчиками 3D-сканирования, автоматически определяющими глубину дефектов.

Ключевые этапы обработки

• Контроль геометрии: лазерное сканирование стыковочных плоскостей для построения цифровой карты неровностей
• Грубая шлифовка: снятие излишков пластика абразивом P60-P120 для устранения заусенцев и наплывов
• Точное выравнивание: обработка шкуркой P220-P320 с водяным охлаждением для предотвращения перегрева материала
• Валидация: проверка прилегания к эталонным элементам кузова с использованием калибровочных шаблонов

Особое внимание уделяют торцевым поверхностям в зонах крепления к крыльям – перепады более 0.3 мм вызывают визуальные дефекты лакокрасочного покрытия. Для термопластов (полипропилен, ABS) применяют низкооборотный инструмент во избежание оплавления кромок.

Материал бампера	Рекомендуемая зернистость	Макс. температура обработки
Полипропилен	P180-P400	85°C
Полиуретан	P120-P320	110°C
Стеклопластик	P80-P240	130°C

Финишная обработка включает очистку сжатым воздухом и обезжиривание для подготовки к грунтованию. Недопустимы микроцарапины глубже 15 мкм – они проявляются после окраски как "рисунок шлифовки".

Грунтовка: подготовка к покраске пластиковых деталей

Перед нанесением основного лакокрасочного покрытия пластиковый бампер требует обязательной грунтовки. Этап обеспечивает адгезию краски к поверхности, компенсирует различия в температурном расширении материалов и скрывает мелкие дефекты после шлифовки. Без грунта краска может отслаиваться, пузыриться или растрескиваться при эксплуатации из-за гибкости пластика.

Подготовка включает тщательное обезжиривание специальными составами для удаления силиконов, технических масел и антиадгезионных веществ, оставшихся после литья. Поверхность обрабатывается абразивом P400-P600 для создания микрошероховатостей, улучшающих сцепление. После шлифовки обязательна очистка от пыли сжатым воздухом и антистатической салфеткой.

Ключевые этапы грунтования

1. Выбор грунта: Применяются адгезионные грунты на основе полиуретана или эпоксидных смол. Для гибких деталей (ПП, ТПО) обязательны эластичные праймеры с маркировкой "flex".
2. Нанесение: Распыление в 2-3 тонких слоя с межслойной выдержкой 5-10 минут. Толщина не должна превышать 15-20 мкм для сохранения эластичности.
3. Сушка: Естественная (минимум 12 часов) или принудительная (60-70°C, 30-40 минут). Переход к шлифовке только после полной полимеризации.

Тип пластика	Рекомендуемый грунт	Особенности
Полипропилен (PP)	Праймер с пластификаторами	Требует предварительной активации пламенем/коронным разрядом
Полиамид (PA)	Эпоксидный 2K	Допускает нанесение без шлифовки при условии обезжиривания
ABS-пластик	Универсальный акриловый	Чувствителен к толщине слоя - риск "поднятия" текстуры

Финишная обработка включает шлифовку загрунтованной поверхности абразивом P800-P1000 "мокрым" методом для устранения шагрени. Обязателен визуальный контроль на отсутствие пропусков и рисок. После промывки и сушки поверхность готова к окрашиванию. Игнорирование этапа грунтования сокращает срок службы покрытия в 3-4 раза.

Камерная окраска: нанесение финишного покрытия

После подготовки поверхности и нанесения грунтовки бампер перемещают в окрасочную камеру, где создаются строго контролируемые условия для финишного покрытия. Температура, влажность и чистота воздуха поддерживаются на заданном уровне, что критично для равномерного распределения краски и предотвращения дефектов (пылинки, пузыри, шагрень). Современные камеры оснащены системами принудительной вентиляции с многоступенчатой фильтрацией.

Окраска выполняется преимущественно пневматическим распылением с использованием пистолетов HVLP (High Volume Low Pressure) или RP (Reduced Pressure), обеспечивающих высокий перенос материала и минимизацию туманообразования. Автоматизированные линии могут применять роботизированные манипуляторы для точного соблюдения технологических параметров. Для передних бамперов чаще всего используют:

• Акриловые эмали (1К или 2К) – баланс адгезии и эластичности.
• Полиуретановые составы – повышенная стойкость к сколам и химии.
• Эффектные покрытия (металлик, перламутр) – требуют нанесения базового слоя и лака.

Процесс включает несколько обязательных этапов:

1. Нанесение базового цвета – тонкими слоями (обычно 2-3) с межслойной сушкой.
2. Покрытие лаком (если требуется) – для защиты и глянца, особенно для металликов.
3. Контроль качества – визуальный и инструментальный (толщинометром).

Ключевые требования к покрытию для бампера:

Характеристика	Значение
Толщина слоя	90-120 мкм (с учетом грунта и лака)
Адгезия	1 балл по ГОСТу (не допускается отслаивание)
Эластичность	Выдерживает удар без трещин
Стойкость к УФ	Не менее 5 лет без выцветания

Финишная полимеризация происходит в сушильных камерах при температуре 60-80°C. Время отверждения зависит от типа краски: 1К системы требуют 30-45 минут, 2К составы – 15-25 минут. Правильно отвержденное покрытие гарантирует стойкость к мойке, реагентам и мелким механическим воздействиям.

УФ-стабилизация для защиты от выцветания на солнце

Постоянное воздействие ультрафиолетового излучения вызывает деградацию полимерных материалов в структуре бампера: молекулярные связи разрушаются, пигменты теряют насыщенность, поверхность становится хрупкой и покрывается микротрещинами. Без специальной защиты цвет детали меняется через 1-2 сезона эксплуатации, особенно заметно на черных и красных оттенках.

Для нейтрализации этого эффекта в состав полимерных гранул (ПП, АБС, ПК/АБС) на этапе производства вводятся УФ-стабилизаторы – химические соединения, поглощающие или рассеивающие солнечную радиацию. Дополнительно на готовый бампер наносится лак с УФ-фильтрами, создающий барьерный слой толщиной 20-40 микрон.

Ключевые технологии стабилизации

• Объемная защита: добавки типа HALS (Hindered Amine Light Stabilizers) в массу пластика, нейтрализующие свободные радикалы
• Поверхностная защита: многослойные лаки с неорганическими УФ-абсорберами (оксид цинка, диоксид церия)
• Гибридные решения: комбинация светостабилизаторов Tinuvin® и антиоксидантов в литьевой массе + УФ-отражающий грунт

Тип стабилизатора	Срок сохранения цвета	Особенности
HALS (амины)	5-7 лет	Эффективны при толщине детали от 2.5 мм
Неорганические пигменты	10+ лет	Требуют точной дозировки во избежание помутнения
Многофункциональные лаки	7-8 лет	Дополнительно защищают от царапин и реагентов

Эффективность системы определяется равномерностью распределения стабилизаторов в материале и соблюдением толщины лакового слоя. Перекосы приводят к образованию "языков" выцветания на кромках и зонах сложной геометрии.

Экологические стандарты при работе с лакокрасочными материалами

Основным требованием при окрашивании автомобильных бамперов является соблюдение нормативов по выбросам летучих органических соединений (ЛОС). Производители обязаны использовать низкосодержащие или безсодержащие растворители, переходя на водные или порошковые краски. Контроль концентрации вредных веществ осуществляется через системы фильтрации и каталитической очистки воздуха.

Современные лакокрасочные линии оснащаются рекуперационными установками для улавливания избыточного распыла. Это позволяет повторно использовать до 95% красящих компонентов, сокращая расход материалов и образование отходов. Обязательна сертификация процессов по международным стандартам ISO 14001 и экологическим директивам ЕС, таким как REACH.

Ключевые аспекты экологизации

• Замена традиционных эмалей на:
  • Водорастворимые составы
  • Высокотвердые порошковые покрытия
  • UV-отверждаемые материалы
• Внедрение замкнутых циклов промывки окрасочного оборудования
• Обязательная утилизация:
  1. Отработанных растворителей
  2. Загрязнённых абсорбентов
  3. Шламов после фильтрации

Стандарт	Предельное значение	Метод контроля
ЛОС в красках	≤ 420 г/л	Хроматографический анализ
Выбросы в атмосферу	≤ 50 мг/м³	Даталоггеры в вентиляции
Содержание тяжёлых металлов	0% (Pb, Hg, Cd)	Лабораторные тесты

Технологический процесс требует обязательной герметизации камер напыления и сушки. Для контроля параметров микроклимата используются датчики реального времени, интегрированные с автоматикой подачи материалов. Особое внимание уделяется защите персонала: применение респираторов с принудительной подачей воздуха и костюмов химической защиты.

Производители лакокрасочных материалов обязаны предоставлять паспорта безопасности (SDS) с указанием экологического класса продукции. Тенденция отрасли – переход на краски с биоразлагаемыми компонентами и сокращение толщины покрытий без потери защитных свойств.

Система крепления: кронштейны и фиксаторы для монтажа

Надежность фиксации переднего бампера напрямую зависит от исправности и правильности работы системы крепления. Эта система, состоящая преимущественно из кронштейнов (креплений) и разнообразных фиксаторов, обеспечивает плотное и виброустойчивое соединение бампера с кузовом автомобиля. Основная задача кронштейнов – воспринимать статические и динамические нагрузки, передавая их на силовую структуру кузова, в то время как фиксаторы обеспечивают точное позиционирование и предотвращают самопроизвольное отсоединение.

Конструкция системы крепления разрабатывается с учетом конкретной модели автомобиля, ее весовых характеристик, геометрии зоны установки и требований к безопасности (включая удержание бампера при низкоскоростных ударах). Материалы и тип креплений выбираются исходя из необходимости баланса между прочностью, гибкостью (для поглощения вибраций), устойчивостью к коррозии и температурным перепадам, а также требованиям к ремонтопригодности.

Кронштейны (Крепления)

Кронштейны представляют собой жесткие или упруго-деформируемые элементы, которые крепятся к кузову автомобиля (обычно к лонжеронам, брызговикам крыла или поперечине) и имеют ответные точки для фиксации самого бампера. Они являются основными силовыми элементами системы.

• Материалы: Штампованная сталь (часто оцинкованная или фосфатированная), прочные полимеры (нейлон, полипропилен с армированием), реже – алюминиевые сплавы.
• Типы:
  • Основные (силовые): Располагаются в ключевых точках по нижнему и боковым краям бампера, несут основную нагрузку. Часто имеют сложную пространственную форму для обеспечения жесткости.
  • Вспомогательные (направляющие/позиционирующие): Обеспечивают точное выравнивание бампера относительно крыльев, капота и решетки радиатора, предотвращают перекосы. Могут быть выполнены из пластика.
  • Деформируемые (энергопоглощающие): Специальные кронштейны, рассчитанные на контролируемую деформацию или разрушение при ударе малой/средней силы, поглощая энергию и защищая более дорогие элементы кузова.

Тип Кронштейна	Ключевая Функция и Особенности
Основной (Стальной)	Обеспечение основной прочности и жесткости крепления. Крепится болтами/гайками к кузову. Часто имеет регулировочные прорези для точной подгонки.
Основной (Полимерный)	Прочность в сочетании с коррозионной стойкостью и меньшим весом. Может иметь интегрированные защелки для фиксаторов бампера.
Вспомогательный (Пластиковый)	Точное позиционирование и выравнивание краев бампера относительно смежных панелей. Обычно фиксируется на клипсах или небольших винтах.
Деформируемый	Поглощение энергии удара. Может быть сконструирован как "сминаемая зона" из тонкого металла или иметь преднамеренно ослабленные участки.

Фиксаторы

Фиксаторы – это элементы, обеспечивающие быстрое, надежное и часто не требующее инструментов соединение бампера с кронштейнами или непосредственно с кузовом в определенных точках. Они компенсируют вибрации и допуски производства.

• Типы:
  1. Пластиковые Клипсы (Пуш-Пины, Защелки): Самый распространенный тип. Состоят из штифта и распорной втулки. Вставляются в технологические отверстия бампера и защелкиваются в ответных отверстиях кронштейна или кузова. Обеспечивают легкость монтажа/демонтажа. Могут быть одноразовыми или многоразовыми.
  2. Винты/Болты: Используются в наиболее нагруженных точках (особенно в нижней части бампера) или для крепления самих кронштейнов к кузову. Обеспечивают максимально жесткое соединение. Часто имеют защитное покрытие.
  3. Гайки (в том числе "пистоны" - пластмассовые анкерные гайки): Закрепляются в отверстиях кузова (пистоны запрессовываются) и служат для вкручивания винтов/болтов, крепящих бампер или кронштейн.
  4. Комбинированные элементы: Фиксаторы, объединяющие, например, пластиковый корпус с металлической вставкой для винта.
• Требования: Высокая прочность на разрыв и срез, устойчивость к "усталости" от постоянных вибраций, сохранение упругих свойств в широком диапазоне температур, коррозионная стойкость (для металлических компонентов).

Клипсы играют особенно важную роль, так как позволяют быстро снять бампер для доступа к элементам за ним (радиатор, фары, парктроники) без использования инструментов или с минимальным их набором. Надежность их фиксации критична для отсутствия дребезжания и вибраций бампера на ходу.

Установка декоративных накладок: хромированных элементов

Монтаж хромированных накладок на бампер требует точного соответствия геометрии детали и применения специализированных крепежей. Большинство элементов фиксируется скрытыми клипсами или двухсторонним автомобильным скотчем класса VHB, обеспечивающим виброустойчивость и герметичность соединения. Для моделей с подогревом зоны номерного знака или датчиками парковки предварительно выполняют разметку технологических окон.

Перед установкой поверхность обезжиривают изопропиловым спиртом, контролируя отсутствие микротрещин в зоне контакта. Температура в помещении должна превышать +10°C для сохранения адгезивных свойств клея. При монтаже решеток радиатора со встроенными эмблемами производители рекомендуют демонтировать бампер для корректной прокладки электропроводки подсветки.

Ключевые технологические этапы

• Примерка без снятия защитной пленки с клеевого слоя
• Фрезеровка посадочных мест под датчики парковки
• Последовательное удаление воздушных карманов прижатием резиновым валиком

Тип крепления	Преимущества	Ограничения
Скобы из нержавеющей стали	Механическая прочность	Риск повреждения ЛКП при демонтаже
Акриловый скотч 3M	Равномерное распределение нагрузки	Требует идеальной подготовки поверхности
Комбинированный метод	Гарантированная фиксация углов	Увеличение времени монтажа на 25%

Эксплуатация предусматривает запрет на применение агрессивных моющих средств и автоматических моек с щетками в течение первых 72 часов после установки. Для сохранения глянца хромированного покрытия используют бесконтактную сушку и полимерные защитные составы с UV-фильтрами.

Монтаж спойлера нижней кромки для улучшения аэродинамики

Установка спойлера требует тщательной подготовки поверхности бампера: обезжиривания, удаления загрязнений и следов коррозии. Места креплений размечаются согласно технической документации, с обязательной проверкой симметричности расположения относительно центральной оси автомобиля. Используются только оригинальные крепежные элементы или их сертифицированные аналоги для предотвращения вибраций и деформаций при эксплуатации.

При монтаже применяется двухэтапная фиксация: предварительное закрепление с регулировкой зазоров (оптимальный допуск 1-2 мм), затем окончательная затяжка болтов с контролем усилия динамометрическим ключом. Герметизация стыков осуществляется термостойким полиуретановым составом, устойчивым к перепадам температур и химическим реагентам. Обязательна проверка геометрии установленного элемента лазерным нивелиром – отклонение более 3° по углу атаки снижает эффективность аэродинамики.

Критические аспекты установки

• Балансировка давления: спойлер должен создавать зону контролируемого турбулентного потока под днищем
• Минимизация паразитных зазоров: даже 5-мм щель увеличивает лобовое сопротивление на 8-12%
• Защита от флаттера: армированные кронштейны с демпфирующими прокладками

Параметр	Оптимальное значение	Риск нарушения
Вылет за плоскость бампера	40-70 мм	Срыв потока на высоких скоростях
Угол наклона	15°±2°	Обратный подъемный эффект
Температура монтажного герметика	от -40°C до +180°C	Растрескивание при термоциклировании

Финальная стадия включает дорожные испытания на скорости свыше 110 км/ч с замером коэффициента лобового сопротивления. Для тюнинговых решений обязательна корректировка угла установки по данным анемометрических замеров в аэродинамической трубе. Эксплуатация без постмонтажной диагностики приводит к преждевременному разрушению мест крепления из-за резонансных нагрузок.

Методы склеивания пластика при восстановлении трещин

При ремонте трещин на пластиковых бамперах критически важен выбор метода склеивания, учитывающий тип пластика (PP, ABS, PUR и др.) и характер повреждения. Неправильный подбор клея или технологии соединения приводит к повторному разрушению из-за вибраций, ударов и температурных перепадов.

Основная задача – обеспечить прочность, эластичность шва и адгезию к материалу. Для этого применяются специализированные клеевые составы и методы усиления стыка. Тщательная подготовка поверхности (обезжиривание, зачистка, создание V-образной канавки по трещине) обязательна для всех способов.

Распространенные технологии ремонта

Наиболее эффективными являются комбинированные подходы:

• Химическая сварка двухкомпонентным клеем: Используется для термопластов (ABS, PC/ABS). Клей глубоко проникает в материал, частично растворяя его края. После затвердевания образует монолитный шов. Требует точного смешивания компонентов.
• Термическая сварка с армированием:
  1. По краям трещины формируется V-образный шов паяльником или феном.
  2. Нагретым инструментом вплавляется металлическая сетка или стекловолоконная заплатка в пластик с изнаночной стороны бампера.
  3. Поверх заплатки наносится ремонтный расплав (пластиковый пруток того же типа).
• Склеивание эпоксидными составами с наполнителем: Для термореактивных пластиков (PUR) или сложных случаев. Эпоксидная смола, смешанная с пластиковой стружкой/стекловолокном, наносится на зачищенную зону и усиливается стеклосеткой. Отличается высокой прочностью, но меньшей эластичностью.

Ключевой фактор успеха – совместимость клея/ремсостава с пластиком. Определить тип можно по маркировке на внутренней стороне бампера (PP, ABS, GF30 и т.д.). При отсутствии маркировки проводят тест на горение или растворимость.

Тип пластика	Рекомендуемый метод	Особенности
PP (Полипропилен)	Спецклей с праймером	Требует активации поверхности
ABS (Акрилонитрил-бутадиен-стирол)	Хим. сварка или эпоксидка + армирование	Легко поддается ремонту
PUR (Полиуретан)	Эластичные полиуретановые клеи	Чувствителен к перегреву

После склеивания обязательна финишная обработка: шлифовка шва, нанесение шпатлевки по пластику и покраска. Игнорирование армирования для длинных трещин (>10 см) или нагрузочных зон гарантированно ведет к рецидиву.

Термоформование для ремонта деформированных участков

При локальных деформациях пластикового бампера термоформование позволяет восстановить геометрию без замены детали. Метод основан на свойстве термопластов размягчаться при нагреве до 180-220°C, после чего материал становится пластичным и принимает первоначальную форму под механическим воздействием. Технология особенно эффективна для полипропиленовых (PP) и полиэтиленовых (PE) бамперов, которые составляют свыше 80% рынка.

Процесс требует точного контроля температуры и времени нагрева для предотвращения пережога материала. Используются инфракрасные пистолеты или термокамеры с фокусировкой на повреждённую зону. После размягчения пластика мастер вручную или с помощью вакуумных присосок корректирует вмятины, сохраняя структуру материала и заводские линии дизайна.

Ключевые этапы ремонта

1. Диагностика: Определение типа пластика (маркировка на внутренней стороне бампера: PP, ABS, PC/ABS).
2. Подготовка: Зачистка повреждённого участка, обезжиривание.
3. Нагрев: Равномерное прогревание деформации до эластичного состояния.
4. Формовка: Вытягивание вмятины с обратной стороны с фиксацией до остывания.
5. Финишная обработка: Шлифовка и покраска восстановленной области.

Преимущества	Ограничения
Сохранение заводской текстуры пластика	Неприменимо для бамперов со сквозными трещинами
Отсутствие швов от сварки	Требует профессионального оборудования
Восстановление прочности до 95% от исходной	Риск перегрева и усадки материала

Критически важным является охлаждение под давлением: пластик фиксируют в правильном положении до полного остывания, используя магнитные держатели или вакуумные присоски. При соблюдении технологии срок службы отремонтированного бампера сопоставим с новым изделием.

Стапельные работы: восстановление геометрии после сильных ударов

Стапель (каролинер) – специализированное стендовое оборудование с гидравлической или электромеханической системой тяг, предназначенное для точного вытяжения деформированных элементов кузова. Его ключевая задача – возвращение контрольных точек силового каркаса автомобиля к исходным заводским параметрам, указанным в технической документации производителя. Без корректного восстановления базовой геометрии кузова даже качественно отремонтированный бампер не обеспечит правильного прилегания, герметичности и безопасного функционирования систем безопасности.

Процесс начинается с жёсткой фиксации кузова на стапельной платформе через технологические отверстия в днище с использованием эталонных креплений. Далее выполняется трёхмерная компьютерная диагностика (с применением измерительных систем Celette, CarBench, Chief) для выявления векторов и степени смещения силовых элементов. На основе полученных цифровых данных мастер формирует стратегию вытяжения: последовательно прикладывает контролируемое усилие к деформированным зонам через цепи или захваты, синхронизируя работу нескольких тяг.

Критически важные аспекты технологии

При восстановлении геометрии кузова под установку бампера особое внимание уделяется следующим зонам:

• Лонжероны и брызговики – основа для крепления кронштейнов бампера. Их смещение всего на 3–5 мм вызывает видимые щели или перекосы.
• Передняя поперечина (радиаторная балка) – определяет положение нижних точек крепления и датчиков парковки.
• Зоны крепления буксировочных проушин – влияют на распределение нагрузки при ударе.

Контроль на каждом этапе осуществляется с помощью измерительных мостов, цифровых уровней и лазерных линеек. Финишная проверка включает сопоставление фактических расстояний между контрольными точками кузова с эталонными значениями из базы данных производителя. Допустимое отклонение не превышает ±1.5 мм для точек крепления бампера.

Параметр	Допуск при ремонте	Последствия нарушения
База крепления кронштейнов бампера	±1.0 мм	Стрессовый излом пластика, зазоры
Угол установки радиаторной балки	±0.8°	Некорректная работа датчиков ADAS
Соосность лонжеронов	±1.2 мм	Снижение краш-безопасности

После стапельных работ обязательна тестовая установка бампера для проверки равномерности зазоров, работы замков капота и фар, отсутствия напряжения в зонах стыков. Только при соблюдении всех нормативов геометрии гарантируется правильная аэродинамика, защита двигателя и корректная работа систем активной безопасности (радары, камеры).

Тюнинг: установка нештатных сплиттеров и каналов

Сплиттеры – горизонтальные элементы вдоль нижней кромки бампера – создают зону высокого давления перед автомобилем, прижимая переднюю ось к дороге. Аэродинамические каналы (воздуховоды) интегрируются в конструкцию бампера или сплиттера для отвода потоков воздуха от колесных арок или охлаждения тормозов, снижая лобовое сопротивление и турбулентность.

Установка требует точной подгонки под геометрию конкретного бампера и кузова, так как некорректный монтаж нарушает аэродинамический баланс. Ключевыми задачами становятся обеспечение жесткого крепежа (обычно через кронштейны к лонжеронам) и сохранение дорожного просвета, исключающее повреждение элементов на неровностях.

Критерии выбора и монтажа

• Материалы: Углепластик (карбон) для снижения веса, АБС-пластик или полиуретан для ударной стойкости
• Валидация дизайна: CFD-моделирование потоков для проверки эффективности до производства
• Этапы установки:
  1. Точная разметка точек крепления на бампере
  2. Фрезеровка посадочных мест под воздуховоды
  3. Усиление зон соединения металлическими пластинами
  4. Проверка зазоров при полном вывороте колес

Параметр	Сплиттер	Канал
Основная функция	Управление воздушным клином	Направленное охлаждение
Глубина выноса (оптимум)	30-80 мм	По диаметру воздуховода
Риски при ошибках	Задирание носовой части	Перегрев узлов

Важно: Для гоночных модификаций сплиттеры дополняют дефлекторами – вертикальными "заборниками" по краям, предотвращающими срыв воздушных потоков на боковины. В уличном тюнинге допустимы съемные решения для сезонной эксплуатации.

Особенности установки лебёдки во внедорожные бампера

Монтаж лебёдки требует строгого соответствия техническим параметрам бампера и рамы транспортного средства. Несущая конструкция должна выдерживать динамические нагрузки, превышающие номинальную тягу лебёдки минимум в 1.5 раза, чтобы исключить деформацию при критическом натяжении троса. Обязательна проверка совместимости крепежных отверстий на бампере и корпусе оборудования – даже 2-3 мм смещения создают опасные напряжения.

Электрическая интеграция предусматривает прокладку силового кабеля сечением не менее 35 мм² напрямую к аккумулятору через гребёнчатый разъём, исключая стандартную автомобильную проводку. Незащищённые клеммы изолируются термостойкими материалами для предотвращения короткого замыкания при контакте с водой или грязью. Расположение пульта управления выносится в зону, исключающую захлёстывание тросом во время работы.

Ключевые технологические требования

• Зазор между роликами и тросом: Минимальный просвет 5-7 мм для свободного схода/намотки без перекручивания
• Угол наклона лебёдки: Не более 15° относительно горизонтальной оси для корректной работы тормоза барабана
• Защита силового блока: Герметичный кожух с дренажными каналами против грязи и влаги

Тип крепления	Преимущества	Ограничения
Сквозное (болты на раму)	Максимальная прочность, распределение нагрузки	Необходимость сверления лонжеронов
Платформенное (на кронштейны бампера)	Быстрый демонтаж, сохранение целостности рамы	Требует усиленных сварочных швов на бампере

Важно: После установки проводятся обязательные тесты с постепенным увеличением нагрузки до 120% от номинала. Контролируется отсутствие:

1. Вибрации корпуса лебёдки
2. Деформации крепежных пластин
3. Смещения точек фиксации троса

Эксплуатация допускается только после успешного прохождения всех проверочных циклов с фиксацией результатов в журнале тестирования.

Список источников

При подготовке материалов о производстве и особенностях передних бамперов использовались специализированные технические публикации и отраслевые исследования. Основное внимание уделялось современным технологиям, материалам и стандартам безопасности.

Источники включают профильную литературу по автомобилестроению, нормативную документацию и аналитические обзоры инженерных решений. Данные прошли перекрестную проверку для обеспечения точности технических характеристик.

Литература и материалы

• Автомобильные кузова: Конструкция и производство (Ю.А. Долматовский, В.Ф. Прокофьев)
• Полимеры в автомобилестроении (сборник статей под ред. И.К. Волкова)
• ГОСТ Р 41.42-2021 "Единообразные предписания, касающиеся официального утверждения передних и задних защитных устройств (бамперов)"
• "Технологии литья под давлением в автокомпонентах" (журнал "Пластические массы", №4/2022)
• ISO 17373:2022 "Road vehicles – Bumper subsystems"
• Методические рекомендации по испытанию ударопрочности (НАМИ, 2023)
• Современные композитные материалы для бамперов (монография А.С. Петренко)

Видео: Как делают бамперы для автомобилей


• Фары на крышу внедорожника - выбор, назначение и установка

• Технические параметры и стоимость Nissan Qashqai 2014 модельного года

• Ангельские глазки для ВАЗ 2114 - Световой тюнинг фар
