Ремень безопасности не вытягивается - как починить самому
Статья обновлена: 18.08.2025
Столкнулись с тем, что ремень безопасности в автомобиле перестал вытягиваться из катушки? Эта неисправность не только создает дискомфорт, но и ставит под угрозу вашу безопасность в случае аварии.
Заклинивший ремень чаще всего вызван поломкой механизма инерционной катушки, загрязнением ленты или проблемами с блокирующим устройством. Во многих случаях устранить дефект можно самостоятельно, не обращаясь в сервис.
В этой статье вы найдете пошаговое руководство по диагностике и ремонту ремня безопасности своими руками, а также важные рекомендации по безопасности при выполнении работ.
Диагностика проблемы: блокировка или механическое заедание
Определите характер неисправности: ремень не вытягивается вообще, движется рывками или заклинивает при резком движении. Проверьте плавность вытягивания в разных положениях: медленно потяните лямку под разными углами, затем резко дерните её (имитируя экстренное торможение). Если ремень блокируется только при резком рывке – инерционный механизм исправен, проблема в механической части.
Осмотрите направляющую петлю (пластиковый фиксатор у плеча) и путь ленты внутри стойки двери. Убедитесь, что ремень не перекручен, не зажат дверью, не зацеплен за элементы салона (детское кресло, чехол, посторонние предметы). Проверьте состояние ленты: трещины, загибы или загрязнения (песок, крошки) могут мешать движению.
Ключевые этапы диагностики
- Тест инерционного механизма: Резко дёрните ремень – должен заблокироваться. Медленно отпустите – должен плавно сматываться.
- Осмотр ленты: Вытяните полностью. Ищите повреждения, затвердевшие участки, следы масла или липких веществ.
- Проверка направляющих: Протрите пластиковую петлю и щель в стойке. Убедитесь, что внутри нет мусора.
- Контроль катушки: Наклоните автомобиль в сторону проблемного сиденья (при заглушённом двигателе). Иногда механизм блокируется из-за срабатывания датчика крена.
| Симптом | Вероятная причина |
|---|---|
| Не вытягивается даже медленно | Перекос катушки, залом ленты, заклинивший ролик |
| Блокируется при плавном движении | Загрязнение направляющих, деформация петли |
| Не сматывается обратно | Ослабление пружины катушки, перекручивание ленты |
| Заклинивает только при резком рывке | Нормальная работа инерционного механизма |
Важно! Если ремень заблокирован после ДТП или резкого торможения – это штатная блокировка инерционной катушки. Разблокировать её можно только полным вытягиванием ленты до щелчка и плавным отпусканием. При повторных срабатываниях без причины – механизм неисправен.
Основные причины заклинивания ремня безопасности
Заклинивание ремня чаще всего вызвано механическими препятствиями или износом внутренних компонентов механизма намотки. Проблема проявляется как невозможность вытянуть ленту, её обратного сматывания или резкой блокировки при попытке резкого движения.
Понимание конкретной причины упрощает диагностику и ремонт. Основные факторы связаны с загрязнением, физическими повреждениями элементов системы или нарушением работы блокирующих устройств.
Распространённые источники неисправности
- Загрязнение механизма
Скопление пыли, крошек, песка или ворса внутри катушки мешает свободному движению ленты и вращению шпули. - Повреждение ленты ремня
Перекручивание, истирание краёв, появление зацепок или разрывов приводят к заеданию при прохождении через направляющие или язычок. - Деформация деталей
Удар по корпусу механизма (например, при аварии или грузом) может погнуть металлические направляющие, рамку язычка или кронштейн крепления. - Неисправность инерционного механизма
Срабатывание блокировки из-за износа маятникового датчика, деформации чувствительной пружины или залипания шестерёнок. - Попадание посторонних предметов
Монеты, жвачка, мелкие игрушки, закатившиеся в щель между сиденьем и стойкой, блокируют движение ленты или шпули. - Коррозия или обрыв тросика
Окисление металлических частей (особенно после затопления салона) или обрыв тонкого троса преднатяжителя (в некоторых моделях). - Замерзание
Образование ледяной пробки внутри корпуса при попадании влаги и последующем воздействии отрицательных температур.
Проверка угла наклона крепления ремня
Неправильный угол наклона верхнего крепления ремня безопасности – распространённая причина блокировки механизма. Если ремень проходит под острым углом относительно направляющей или кузова, система воспринимает это как резкое движение и блокирует катушку инерционного механизма.
Проверьте положение кронштейна крепления на стойке кузова: при отклонении более чем на 15° от вертикали ремень перестаёт свободно вытягиваться. Особенно критично это проявляется после замены сидений, ДТП или деформации элементов салона.
Как диагностировать и устранить проблему
Последовательность проверки:
- Откиньте сиденье максимально назад
- Приложите строительный уровень к металлическому кронштейну крепления ремня на стойке
- Замерьте угол между кронштейном и вертикальной линией
Критические отклонения:
- Боковой наклон > 10°
- Передне-задний наклон > 15°
| Симптом | Допустимый угол | Способ коррекции |
|---|---|---|
| Ремень заедает при плавном вытягивании | 0°-10° | Подкладка шайб под крепёж |
| Полная блокировка в исходном положении | >15° | Замена кронштейна или рихтовка стойки |
Для коррекции ослабьте болты крепления кронштейна и установите регулировочные шайбы, добиваясь вертикального положения. При сильных деформациях кузова потребуется профессиональный ремонт стойки. После регулировки проверьте плавность вытягивания ремня рывком на скорости 0.5 м/с.
Как проверить инерционный механизм блокировки
Инерционный механизм блокировки ремня безопасности срабатывает при резком рывке или наклоне ленты. Неисправность этой системы часто проявляется невозможностью вытянуть ремень или его резким заклиниванием при плавном движении.
Для точной диагностики исключите другие причины: замятие ленты в направляющих, загрязнение катушки, механические препятствия в районе язычка или замка. Убедитесь, что проверка проводится на ровной поверхности без наклона кузова.
Порядок проверки инерционного механизма
Выполните следующие действия для тестирования:
- Медленное вытягивание: Плавно потяните ремень – лента должна двигаться свободно без заеданий.
- Резкий рывок: Резко дёрните ремень с усилием (имитируя столкновение). Исправный механизм мгновенно заблокирует катушку.
- Проверка наклона:
- Наклонитесь вместе с сиденьем вперед (или приподнимите край сиденья вверх)
- Медленно вытягивайте ремень – при достижении угла 15-30° должна сработать блокировка
- Контроль возврата: После блокировки дайте ремню втянуться на 2-3 см, затем проверьте плавность хода – он должен снова свободно вытягиваться.
Важно! Если ремень не блокируется при резком рывке или произвольно заклинивает при плавном движении – инерционный механизм неисправен. Повторяйте тесты 3-4 раза для подтверждения результата.
Очистка направляющих от мусора и пыли
Ремень безопасности может заклинивать из-за скопления песка, крошек или ворса в направляющих каналах. Эти элементы мешают свободному скольжению ленты, блокируя её вытягивание. Регулярная очистка – первый шаг для восстановления работоспособности механизма.
Для процедуры подготовьте пылесос с узкой насадкой, мягкую кисть (например, для рисования), ватные палочки и баллончик со сжатым воздухом. Избегайте металлических инструментов, способных поцарапать пластиковые направляющие.
Пошаговая инструкция
- Доступ к направляющим: Снимите пластиковые накладки стоек или порогов (обычно крепятся на защёлках или винтах) для визуального осмотра каналов.
- Первичная очистка пылесосом: Обработайте все видимые щели и пазы узкой насадкой, удаляя крупный мусор.
- Механическая обработка:
- Аккуратно пройдитесь мягкой кистью по внутренним поверхностям направляющих.
- Для труднодоступных углов используйте ватные палочки, смоченные в изопропиловом спирте (протрите насухо после очистки).
- Продувка сжатым воздухом: Короткими импульсами выдуйте остатки пыли из каналов, держа баллончик вертикально.
Важно: Никогда не используйте масла, WD-40 или воду для смазки направляющих – это приведёт к налипанию новой грязи. После очистки проверьте ход ремня до фиксации обшивки.
Устранение перекручивания ленты ремня безопасности
Перекручивание ленты – частая причина блокировки механизма, препятствующая вытягиванию ремня. Проблема возникает из-за неправильной укладки ленты после демонтажа или резкого скручивания при снятии. Важно действовать аккуратно, чтобы не повредить внутренние компоненты катушки.
Для устранения перекрута сначала полностью вытяните ремень, насколько это возможно, удерживая язычок. Если лента заклинила частично, осторожно потяните ее под разными углами, чтобы найти положение с минимальным сопротивлением. Не прикладывайте чрезмерную силу – это может сломать блокирующий механизм.
Пошаговая инструкция по раскручиванию
Выполняйте действия последовательно:
- Снимите пластиковый кожух катушки (обычно крепится на защелках или винтах).
- Извлеките катушку с ремнем, отсоединив крепежную скобу.
- Полностью размотайте ленту на ровной поверхности, расправляя все складки.
- Проконтролируйте отсутствие заломов и равномерность намотки при ручном сматывании.
Ключевые моменты при сборке:
- Убедитесь, что пружина катушки не ослаблена – при разборке фиксируйте механизм
- Направляйте ленту строго перпендикулярно оси катушки при установке
- Проверьте работу инерционного механизма: резкое дергание должно блокировать ленту
| Ошибка | Последствие | Решение |
| Перекос при намотке | Самопроизвольное скручивание | Повторная разборка и выравнивание |
| Ослабление пружины | Провисание ремня | Замена катушки целиком |
После сборки проверьте работоспособность: плавное вытягивание должно происходить без заеданий, а резкий рывок – активировать блокировку. Если проблема сохраняется, вероятно повреждение ленты или механизма – потребуется профессиональный ремонт.
Ремонт защелки при неисправности язычка
Затрудненное втягивание ремня часто связано с заеданием язычка в замке из-за загрязнений или механических повреждений. Песок, крошки, ворс и мелкий мусор попадают в щель замка, блокируя нормальное движение фиксирующего штифта.
Перед разборкой убедитесь, что проблема именно в замке: несколько раз резко дерните ремень из разных углов, попробуйте вставить язычок с усилием и вынуть его. Если язычок не фиксируется или не выходит свободно – требуется чистка механизма.
Очистка и восстановление работы замка
Для ремонта потребуется: пинцет, мягкая кисть, баллончик со сжатым воздухом (или компрессор), WD-40, ватные палочки, фонарик. Действуйте по шагам:
- Отключите АКБ автомобиля для предотвращения срабатывания системы pretensioner.
- Извлеките замок ремня: открутите крепежные болты (обычно TORX T50), отсоедините разъем датчика.
- Визуально осмотрите паз замка: подсветите фонариком, выявите крупные застрявшие предметы.
- Очистите механизм:
- Продуйте внутренности баллончиком сжатого воздуха под углом 45°.
- Удалите остатки мусора пинцетом или кистью.
- Обработайте штифт и пружины WD-40 (1-2 коротких нажатия).
- Проверьте подвижность язычка: вставьте/извлеките его 10-15 раз, протрите спиртовой салфеткой.
- Соберите узел в обратном порядке, подключите АКБ и проведите тест-драйв фиксации.
Важно: Не заливайте замок маслом или обильным количеством WD-40 – это притянет новую пыль. Если механизм повреждён (сколы, деформация штифта), замените замок целиком. При неуверенности в действиях обратитесь в сервис.
| Тип проблемы | Решение |
|---|---|
| Язычок не фиксируется | Чистка штифта, замена пружины |
| Язычок застревает при извлечении | Удаление деформированных частиц мусора |
| Слышен хруст при вставке | Продувка + точечная смазка |

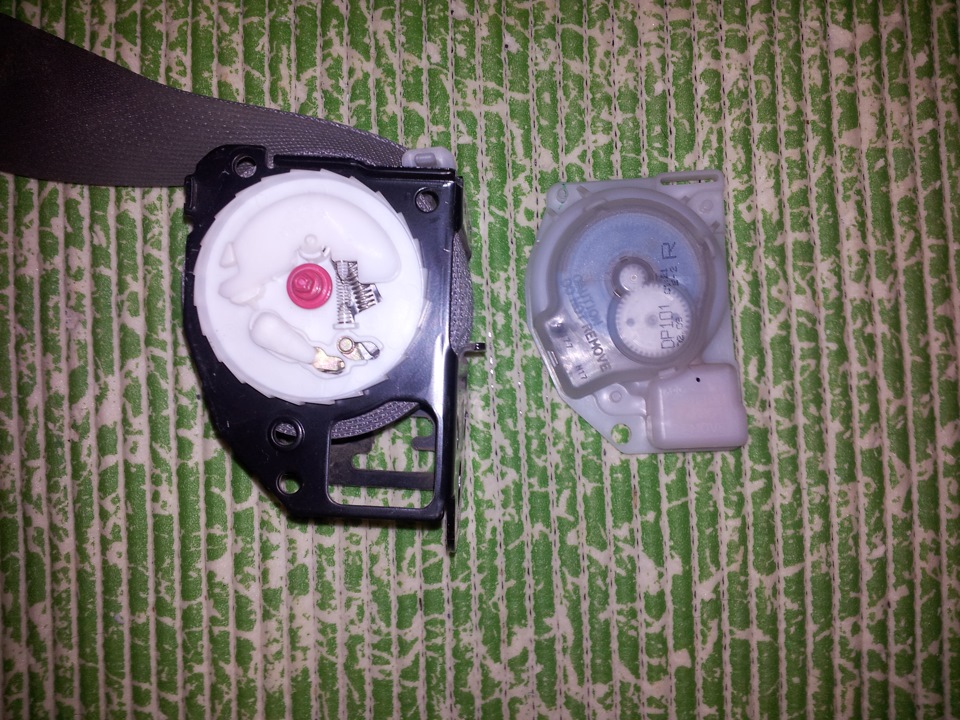

Осмотр и чистка катушки инерционного механизма
После демонтажа катушки внимательно проверьте корпус на наличие механических повреждений: трещин, глубоких царапин или деформаций. Убедитесь, что крепежные отверстия и посадочные места не имеют сколов, а сам блок плотно фиксируется в штатном положении. Любые нарушения целостности могут требовать замены узла.
Снимите защитную крышку катушки (если конструкция позволяет), аккуратно отщелкнув пластиковые фиксаторы или выкрутив винты. Внутри осмотрите спиральную пружину и шпулю: пружина должна быть целой и равномерно сжатой, шпуля – свободно вращаться без перекосов. Особое внимание уделите контактной дорожке язычка блокировки – она часто загрязняется.
Этапы очистки механизма
Используйте сжатый воздух для продувки пыли и мелкого мусора из внутренних полостей. Для удаления застарелых загрязнений:
- Нанесите очиститель электрических контактов на ватную палочку.
- Аккуратно обработайте контактные дорожки блокировочного механизма и места вращения шпули.
- Удалите остатки чистящего средства сухой безворсовой салфеткой.
Не применяйте WD-40, масла или агрессивные растворители – они повреждают пластик и оставляют липкую пленку. После очистки проверьте плавность вращения шпули – она должна двигаться без заеданий при легком повороте пальцами.
Соберите катушку в обратном порядке, убедившись, что пружина не смещена. Перед установкой в автомобиль проверьте работоспособность: резко выдерните ремень – должен сработать инерционный стопор. Если проблема сохраняется, механизм подлежит замене.
Как разобрать пластиковую обшивку стойки
Для снятия обшивки подготовьте набор автомобильных триммеров или пластиковый шпатель, крестовую отвертку и плоскогубцы. Проверьте наличие скрытых креплений под заглушками или накладками – их необходимо предварительно демонтировать.
Отсоедините уплотнитель двери вдоль стойки, аккуратно потянув его вниз. Снимите козырек солнцезащитного козырька (если он крепится к стойке), открутив фиксирующие винты крестовой отверткой.
Последовательность демонтажа
- Найдите точки крепления: визуально осмотрите периметр обшивки. Клипсы обычно расположены с шагом 10-15 см.
- Начните с верхнего угла: вставьте триммер между обшивкой и металлом стойки, осторожно отожмите первую клипсу.
- Продвигайтесь последовательно: двигайтесь вдоль стойки, отстегивая клипсы по одной. Не прилагайте избыточного усилия – при сопротивлении проверьте наличие скрытых винтов.
- Отсоедините разъемы: при появлении проводки (лампочки подсветки, датчиков) аккуратно отсоедините разъемы, нажав на фиксатор.
Важные нюансы:
- При закисших клипсах обработайте соединение WD-40 перед демонтажем
- Не используйте металлические инструменты – они оставляют царапины
- Фиксируйте снятые винты в магнитном лотке или контейнере
| Тип крепления | Способ демонтажа |
| Пластиковые клипсы | Поддеть триммером с последующим вертикальным движением вверх |
| Винты Torx | Открутить отверткой с соответствующим шлицем |
| Пружинные зажимы | Сжать усилия плоскогубцами и вытолкнуть из посадочного гнезда |
После снятия обшивки уложите ее на мягкую поверхность во избежание деформации. Перед установкой очистите клипсы от грязи и смажьте силиконовым спреем.
Регулировка положения крепления ремня безопасности
Регулировка высоты верхнего крепления ремня безопасности позволяет адаптировать его под рост пассажира, обеспечивая правильное положение диагональной ленты – через центр плеча и грудную клетку. Большинство современных автомобилей оснащены механизмом вертикальной настройки, расположенным на стойке кузова рядом с дверью.
Для корректировки необходимо найти кнопку или рычаг фиксатора на пластиковом корпусе крепления. Удерживая его пальцем, плавно перемещайте каретку с металлической скобой вверх или вниз по направляющей до комфортного уровня. После отпускания фиксатор автоматически заблокирует положение.
Правила настройки и частые ошибки
Ключевые требования:
- Лента не должна касаться шеи или сползать на плечевой сустав
- Оптимальное направление – от ключицы через середину грудной клетки к противоположному бедру
- Пристегнутый ремень не должен ограничивать движения рук при управлении авто
Распространённые проблемы:
- Заклинивание каретки из-за скопления пыли в направляющих – очистите пазы щёткой
- Повреждение фиксатора – требует замены узла крепления
- Неравномерное перемещение – смажьте механизм силиконовым спреем
| Симптом | Возможная причина | Решение |
|---|---|---|
| Каретка не фиксируется | Износ зубцов фиксатора | Замена крепления |
| Скрип при регулировке | Отсутствие смазки | Обработка направляющих |
| Рычаг не нажимается | Поломка пружины | Разборка и ремонт механизма |
Важно: При отсутствии реакции механизма на нажатие фиксатора или видимых повреждениях корпуса прекратите самостоятельный ремонт – обратитесь в сервис для диагностики системы безопасности.
Смазка роликов и подвижных частей механизма
Со временем ролики направляющей и поворотные механизмы катушки ремня безопасности покрываются пылью и загустевшей смазкой, что увеличивает трение и мешает свободному вытягиванию. Очистка и обновление смазочного слоя – критически важный этап восстановления работоспособности системы.
Используйте только специализированные смазки для пластмассовых и металлических деталей (например, силиконовую или тефлоновую). Масла и графитовые составы недопустимы: они разрушают пластик и притягивают грязь. Перед нанесением тщательно удалите старую смазку и загрязнения мягкой кистью и безворсовой салфеткой.
Порядок обработки механизма
После демонтажа катушки и разборки корпуса выполните следующие шаги:
- Очистка роликов: Сотрите комки старой смазки с оси и боковых поверхностей направляющих роликов ватной палочкой, смоченной в изопропиловом спирте.
- Обработка пружины инерционного механизма: Нанесите минимальное количество смазки на витки пружины, избегая её попадания на фиксирующий язычок.
- Смазка подвижных контактов: Если блок оснащён датчиком присутствия, аккуратно смажьте контактные дорожки тонким слоем диэлектрической смазки.
| Элемент | Тип смазки | Особенности нанесения |
|---|---|---|
| Направляющие ролики | Силиконовая смазка-спрей | Распылить на салфетку, затем нанести на ось |
| Шестерни поворотного механизма | Тефлоновая паста | Тонкий слой на зубья |
| Пружины | Сухая силиконовая смазка | Точечное нанесение кистью |
Важно! Избыток смазки приведёт к залипанию деталей и ускоренному загрязнению. После обработки проверьте ход ремня вручную: он должен двигаться плавно, без рывков и заеданий. Соберите узел в обратном порядке, предварительно убедившись, что все элементы полностью высохли.

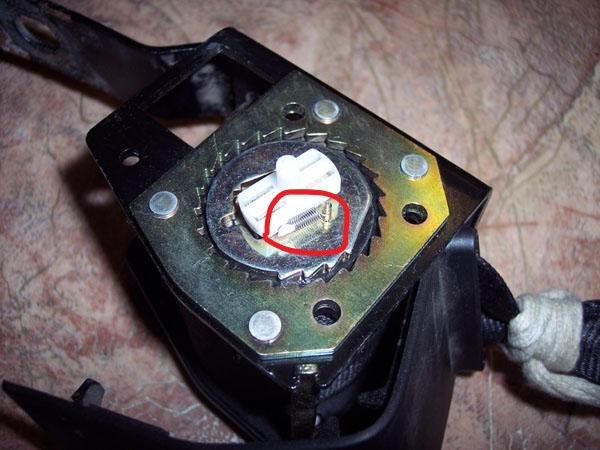

Ремонт механизма блокировки при резком рывке
Механизм блокировки инерционного ремня безопасности срабатывает при резком рывке или наклоне ленты, фиксируя её для защиты пассажира. Если блокировка не сбрасывается после возвращения ремня в исходное положение, это указывает на заклинивание системы. Частая причина – перекос катушки или попадание посторонних предметов в корпус механизма.
Перед разборкой убедитесь, что проблема именно в блокировке: плавно вытяните ремень до упора и резко дёрните его. Если лента застопорилась, но не разблокируется после сматывания, потребуется вскрытие боковой пластины механизма. Отключите аккумулятор во избежание случайного срабатывания подушек безопасности.
Последовательность восстановления работоспособности
- Демонтаж обшивки стойки: Снимите пластиковые накладки в месте крепления катушки (обычно B- или C-стойка) с помощью отвёртки, сохраняя клипсы.
- Извлечение механизма: Открутите болты крепления катушки (часто под торкс T30/T40), отсоедините разъём датчика присутствия пассажира при его наличии.
- Разборка корпуса:
- Аккуратно снимите боковую крышку, фиксирующую стальной шарик блокировки.
- Проверьте подвижность маятникового грузика и пружины – они должны свободно качаться.
- Очистка и регулировка:
- Удалите пыль, ворс и грязь с зубчатого храпового колеса с помощью щётки и сжатого воздуха.
- Смажьте шарниры грузика и ось маятника силиконовой смазкой (не используйте масло или WD-40!).
- Вручную проверните катушку, имитируя плавное вытягивание – шарик не должен заскакивать в пазы.
- Контрольная сборка: Зафиксируйте крышку, установите механизм на место. Проверьте работу ремня резкими рывками под углом 15-20 градусов.
Важно! При повреждении пружины маятника или деформации шарика механизм подлежит замене. Не пытайтесь выгибать храповое колесо – это нарушит чувствительность блокировки.
| Симптом после ремонта | Возможная причина | Решение |
|---|---|---|
| Ремень всё ещё клинит | Недостаточная очистка зубцов храповика | Повторная разборка и чистка жёсткой кистью |
| Слышен стук внутри корпуса | Ослабла пружина грузика | Замена катушки в сборе |
| Ремень не фиксируется при рывке | Неправильная сборка маятника | Проверить положение шарика относительно храповика |
Проверка пружины возврата ремня безопасности
Пружина возвратного механизма отвечает за автоматическое втягивание ремня после отстегивания. Её ослабление – частая причина заедания. Проверьте натяжение: после полного вытягивания ремень должен плавно и полностью возвращаться в катушку без рывков.
При резком рывке (имитация ДТП) инерционный механизм блокирует катушку, но после плавного отпускания пружина обязана вернуть ленту. Если этого не происходит даже при вертикальном положении катушки, проблема в механизме намотки.
Порядок диагностики пружины
- Полностью вытяните ремень до щелчка блокировки.
- Плавно отпустите ленту – наблюдайте за скоростью сматывания.
- Повторите при разных углах наклона ремня (исключите перекос).
Признаки неисправности пружины:
- Ремень втягивается только при ручном направлении ленты в катушку
- Слышен скрежет или треск при сматывании
- Лента остаётся провисшей даже после нескольких попыток
| Ситуация | Нормальная работа | Неисправность пружины |
|---|---|---|
| После полного вытягивания | Ремень мгновенно втягивается | Лента остаётся снаружи |
| При наклоне катушки на 30° | Сматывание с небольшой задержкой | Полное отсутствие возврата |
Важно! Не разбирайте катушку без полного демонтажа узла – срабатывание преднатяжителя может привести к травмам. При подтверждении поломки пружины механизм подлежит замене.
Устранение задиров на направляющих пластинах
Задиры на металлических направляющих ремня безопасности возникают из-за коррозии, загрязнений или механических повреждений, препятствуя свободному перемещению ленты. Обнаруживаются при визуальном осмотре после снятия обшивки стойки или пластиковых накладок. Перед работой отсоедините клемму АКБ для предотвращения срабатывания пиропатрона.
Потребуется снять катушку с креплений и извлечь направляющую пластину. Тщательно очистите деталь от пыли и старых смазочных материалов. Используйте мелкозернистую наждачную бумагу (№400-800) или алмазный надфиль для аккуратного удаления задиров. Двигайте абразивом вдоль желобка пластины, сохраняя его геометрию.
Технология восстановления поверхности
После шлифовки выполните следующие действия:
- Обезжирьте поверхность пластины уайт-спиритом
- Нанесите графитовую смазку или силиконовый спрей тонким слоем
- Проверьте ход ремня рукой до установки узла
- Соберите механизм в обратной последовательности
| Тип повреждения | Инструмент для устранения | Критичность |
|---|---|---|
| Небольшие заусенцы | Наждачная бумага P800 | Низкая |
| Глубокие борозды | Надфиль + полировочная паста | Средняя |
| Деформация пластины | Замена детали | Высокая |
Важно: При сильных повреждениях, нарушающих профиль направляющей, деталь подлежит замене. Использование грубых абразивов или напильников недопустимо – это увеличит зазор и ускорит износ ремня. После сборки проверьте плавность вытягивания ленты под разными углами.
Восстановление плавности хода ленты
Плавное движение ленты ремня безопасности критично для комфортной эксплуатации. Причинами заедания чаще всего становятся загрязнение механизма, деформация направляющих или высыхание смазки.
Перед началом работ снимите обшивку стойки для доступа к катушке. Обесточьте автомобиль и отключите АБС/подушки безопасности во избежание случайного срабатывания. Демонтируйте узел целиком согласно инструкции производителя.
Этапы восстановления плавности
Очистка механизма:
- Продуйте катушку сжатым воздухом для удаления песка и крошек
- Протрите ленту чистой тканью, смоченной изопропиловым спиртом
- Очистите зубья храпового механизма мягкой щеткой
Проверка направляющих:
- Осмотрите пластиковые направляющие на катушке
- Убедитесь в отсутствии трещин и заусенцев
- При обнаружении дефектов аккуратно обработайте поверхности мелкой наждачной бумагой (P600)
Смазка узлов:
| Элемент | Тип смазки |
| Ось катушки | Силиконовый спрей |
| Пружинный механизм | Графитовая смазка |
| Направляющие | Тефлоновая смазка |
Важно: избегайте попадания смазочных материалов на ленту и тормозной механизм инерционной катушки.
Контрольная сборка:
- Проверьте ход ленты на всех этапах вытягивания
- Убедитесь в корректном срабатывании блокировки при резком рывке
- При сохранении заеданий замените механизм целиком
Замена деформированного или поврежденного ремня безопасности
Замена ремня безопасности обязательна при обнаружении порезов, сильных заломов, истончения ткани, разлохмачивания, термических повреждений или необратимых загрязнений, препятствующих свободному втягиванию. Эксплуатация автомобиля с таким ремнем категорически запрещена, так как он не обеспечит необходимой защиты при аварии.
Перед началом работ подготовьте новый ремень безопасности, соответствующий модели автомобиля (важен тип крепления и механизма), а также необходимые инструменты: набор торцевых головок, отвертки (включая Torx), плоскогубцы, защитные перчатки и, возможно, триммер для снятия обшивки. Обязательно отключите минусовую клемму аккумулятора на 10-15 минут для предотвращения случайного срабатывания пиропатронов (если они есть в системе).
Последовательность замены ремня
1. Демонтаж обшивки: Аккуратно снимите пластиковые накладки колонны, порогов и стойки (обычно защелкиваются или крепятся винтами под заглушками), чтобы получить доступ к креплению ремня и катушке инерционного механизма.
2. Отсоединение старого ремня:
- Ослабьте болт крепления верхней точки ремня к стойке кузова (часто требует ключа Torx T50).
- Открутите болт крепления нижней части катушки инерционного механизма к кузову (расположен у порога).
- Отсоедините разъем датчика (если присутствует).
- Извлеките весь узел из ниши стойки.
3. Подготовка нового ремня:
- Убедитесь, что новый ремень и катушка идентичны старому по конструкции и креплениям.
- Важно: Не нажимайте кнопку язычка и не допускайте резкого вытягивания ленты из новой катушки во избежание ее блокировки.
4. Установка нового узла:
- Поместите катушку в посадочное место на кузове.
- Наживите и надежно затяните с правильным моментом болты крепления катушки (нижний) и верхней точки ремня к стойке.
- Подключите электрический разъем (если был отключен).
- Проверьте плавность вытягивания и втягивания ленты, угол срабатывания блокировки (наклоните механизм).
5. Сборка: Установите на место все элементы обшивки, убедившись, что ремень не перекручен и свободно ходит через направляющие.
Ключевые моменты безопасности:
| Действие | Риск | Мера предосторожности |
| Неотключенный аккумулятор | Срабатывание пиропатрона преднатяжителя | Всегда снимайте клемму "минус" перед работами |
| Неправильный момент затяжки болтов | Отказ крепления при аварии | Используйте динамометрический ключ |
| Резкое вытягивание нового ремня | Блокировка инерционного механизма | Извлекайте ленту медленно и плавно |
Важно: После замены выполните проверку в сервисе или с помощью диагностического сканера, если ремень связан с системой SRS (подушек безопасности). Замену пиропатрона преднатяжителя (если он сработал или поврежден) доверьте профессионалам – это критичный элемент системы безопасности.
Калибровка датчика блокировки ремня безопасности
Калибровка датчика необходима при некорректной работе инерционного механизма блокировки (ложные срабатывания, отсутствие фиксации при резком рывке). Процедура выполняется через диагностический разъяд OBD-II с помощью специализированного ПО или бортового меню автомобиля. Перед началом убедитесь в отсутствии физических повреждений ремня и катушки.
Обязательно отключите подушки безопасности (SRS) через предохранитель перед манипуляциями! Несоблюдение этого правила может спровоцировать случайное срабатывание. После калибровки проведите тест: резко дёрните ремень – должна сработать блокировка.
Этапы калибровки
- Подключите диагностический сканер к OBD-II порту (расположен обычно под рулевой колонкой)
- В меню сканера выберите раздел Supplemental Restraint System (SRS)
- Перейдите в подраздел "Калибровка датчика натяжителя" или "Обучение датчика ремня"
- Чётко следуйте инструкциям на экране (часто требует вытянуть ремень до конца и отпустить)
- Дождитесь подтверждения успешной процедуры (Calibration Complete)
Важные нюансы:
- Для некоторых моделей авто (особенно азиатских) требуется заводской сканер типа Techstream или G-Scan
- При ошибках калибровки проверьте целостность проводки датчика (сопротивление должно быть 2-5 Ом)
- После сбоев SRS часто требуется сброс ошибок через тот же диагностический разъяд
| Тип неисправности | Решение |
| Ремень не блокируется при резком движении | Калибровка датчика + проверка цепей питания |
| Ложная блокировка при плавном движении | Замена датчика или механизма катушки |
| Горит индикатор SRS после замены ремня | Принудительная калибровка + сброс ошибок |
Профилактическая обработка тканевой ленты
Регулярная очистка тканевой части ремня предотвращает забивание грязи в механизм катушки и сохраняет эластичность ленты. Накопление пыли, кожного жира и частиц приводит к затвердеванию волокон, что затрудняет вытягивание и сматывание.
Используйте только мягкие чистящие средства без агрессивных химикатов (отбеливатели, растворители), которые разрушают структуру ткани. Оптимальны спецсредства для автотекстиля или раствор нейтрального мыла в теплой воде.
Порядок обработки
- Фиксация ремня: Полностью вытяните ленту, закрепите металлический язычок зажимом или прищепкой для блокировки обратного сматывания.
- Сухая очистка: Пройдитесь по ленте мягкой щеткой (например, зубной) для удаления пыли и крупных загрязнений.
- Влажная обработка:
- Нанесите чистящий раствор на губку/мягкую ткань
- Аккуратно протрите ленту по всей длине без сильного нажима
- Особое внимание уделите участкам около пряжки и основания
- Удаление остатков: Протрите ленту чистой влажной салфеткой для смыва моющего средства.
- Сушка: Оставьте ремень полностью расправленным до естественного высыхания (минимум 2-3 часа). Не используйте фен или обогреватели!
Предупреждение: Избегайте попадания жидкости в корпус катушки – это вызывает коррозию пружины и блокировку механизма. При чистке придерживайте ленту у основания сухой тканью.
Как заменить механизм намотки своими руками
Перед началом работ отключите минусовую клемму аккумулятора и выждите 15–20 минут для деактивации системы подушек безопасности. Подготовьте набор торцевых ключей, отвертки (крестовую и плоскую), а также защитные перчатки и новый механизм намотки, совместимый с вашей моделью авто.
Снимите пластиковые накладки крепления ремня на стойке кузова, аккуратно поддев их отверткой. Демонтируйте нижнюю и боковую обшивку стойки, открутив саморезы и клипсы. Отсоедините разъем датчика ремня безопасности, если он присутствует в конструкции.
Пошаговая замена механизма
- Демонтаж старого узла:
- Открутите болт крепления нижнего анкера ремня к кузову (обычно 17–19 мм)
- Снимите болт/гайку фиксации катушки на стойке (часто требует торкса T40 или T50)
- Извлеките механизм вместе с ремнем через технологическое окно в стойке
- Подготовка нового механизма:
- Убедитесь, что инерционный блок полностью заблокирован (транспортировочное положение)
- Проверьте совпадение крепежных отверстий и конфигурации разъемов
- Установка:
- Вставьте катушку в посадочное место, совместив монтажные проушины
- Затяните крепеж с моментом 40–45 Н∙м (уточните в мануале авто)
- Подсоедините разъем датчика, если он имеется
| Критичные ошибки | Последствия | Профилактика |
| Ремень перекручен при установке | Замятие ленты, отказ блокировки | Проверьте ориентацию язычка перед фиксацией |
| Слабый момент затяжки | Вибрация, риск отрыва при ДТП | Используйте динамометрический ключ |
| Раннее подключение АКБ | Срабатывание ошибки SRS на приборке | Подключайте клемму только после полной сборки |
После монтажа плавно вытяните ремень до упора и отпустите – катушка должна равномерно сматывать ленту без заеданий. Установите обшивку на место, защелкнув все клипсы. Подключите аккумулятор и выполните тестовую поездку, обращая внимание на отсутствие посторонних звуков из зоны установки.
Важно: Если при вытягивании слышны щелчки или ремень не фиксируется при резком рывке – механизм установлен неправильно. Повторно разберите узел и проверьте положение катушки и отсутствие перегибов ленты.
Диагностика электронных компонентов в системе
Современные системы ремней безопасности тесно интегрированы с электронными блоками управления (ЭБУ) автомобиля, в частности с системой SRS (Supplemental Restraint System). Отказ ремня вытягиваться может быть вызван не механической поломкой, а сбоем или неисправностью в электронной части системы.
Перед любыми действиями с электронными компонентами SRS (подушки безопасности, преднатяжители ремней) ОБЕЗОПАСЬТЕ СЕБЯ: отключите минусовую клемму аккумулятора и подождите не менее 10-15 минут (указанное в руководстве к вашему авто время) для разряда конденсаторов. Несоблюдение этого правила может привести к случайному срабатыванию пиропатронов и серьезным травмам. Диагностику электроники проводите только после проверки механической части (заклинивание катушки, перегиб ленты, посторонние предметы) и предохранителей.
Основные электронные компоненты и методы их проверки
Ключевые элементы системы, влияющие на работу ремня:
- Датчик присутствия пассажира: Расположен в сиденье. Определяет, занято ли место. Неисправность может заблокировать работу ремня для "пустого" сиденья или наоборот. Проверяется сканером на наличие кодов ошибок или тестером (сопротивление/напряжение) по схеме из руководства.
- Контакты в замке ремня безопасности: Микровыключатель внутри замка сигнализирует ЭБУ о пристегивании. Окисление, обрыв проводов или механическая поломка контактов приводят к ложному сигналу "не пристегнут". Визуальный осмотр после снятия обшивки, прозвонка цепей мультиметром.
- Пиропатрон преднатяжителя: Хотя его срабатывание обычно видно (ремень резко утягивается и блокируется), обрыв цепи питания/управления *к* нему может влиять на всю систему. Проверка целостности цепи и сопротивления пиропатрона мультиметром (ТОЛЬКО в режиме измерения сопротивления!). Значение должно соответствовать спецификации (обычно несколько Ом).
- Проводка и разъемы: Перебитые, перетертые провода, окисленные или разболтанные разъемы под сиденьем, в стойках, у замка или ЭБУ – частая причина. Тщательный визуальный осмотр по всей длине трассы, покачивание разъемов при включенном зажигании (осторожно!), проверка "прозвонкой" на обрыв и КЗ.
- Блок управления SRS (Airbag): Главный "мозг". Самодиагностика системы при включении зажигания (контрольная лампа SRS на приборке) – первый индикатор. Горит дольше положенного/не гаснет/мигает – признак ошибки. Считывание кодов неисправностей через диагностический разъем OBD-II специализированным сканером, поддерживающим модуль SRS – МАКСИМАЛЬНО информативный метод.
Важно: После устранения неисправности или любых манипуляций с системой SRS (даже просто отключения разъема), обязательно сотрите коды ошибок из памяти ЭБУ с помощью диагностического сканера. Без этого контрольная лампа SRS может продолжать гореть, а система – оставаться неактивной.
Что делать при обрыве тросика инерционного механизма
Обрыв тросика внутри инерционного механизма ремня безопасности полностью блокирует его вытягивание. Данная неисправность требует разборки катушки (бобины) и замены поврежденного компонента. Самостоятельный ремонт возможен при наличии инструментов и технических навыков, но критически важно соблюдать меры предосторожности.
Перед началом работ снимите ремень безопасности с автомобиля: открутите крепежный болт в нижней точке и отсоедините катушку от кузова (обычно под пластиковыми накладками стоолбов). Помните, что механизм содержит предварительно натянутую пружину – неосторожная разборка может привести к травме.
Последовательность ремонта
Разборка катушки:
- Аккуратно снимите пластиковый корпус механизма, отщелкнув фиксаторы или выкрутив винты.
- Извлеките катушку с намотанным ремнём. Фиксируйте пружинный механизм отмотки струбциной или проволокой.
- Ослабьте пружину: медленно вращайте катушку в направлении смотки (против часовой стрелки), контролируя сброс напряжения.
Замена тросика:
- Извлеките старый тросик, запомнив схему его укладки вокруг роликов и крепления к пружине.
- Установите новый тросик идентичной длины и толщины. Используйте только оригинальные запчасти или проверенные аналоги.
- Смажьте точки контакта тросика с направляющими силиконовой смазкой.
Сборка и установка:
| Действие | Важно |
| Натяните пружину | Поворачивайте катушку по часовой стрелке до легкого натяга ремня |
| Соберите корпус | Проверьте свободное вытягивание и блокировку при резком рывке |
| Закрепите узел в авто | Затяните болты с моментом, указанным в руководстве |
Если при сборке механизм не блокируется при наклоне или рывке – разберите и перепроверьте правильность установки всех элементов. После монтажа обязательно протестируйте работу ремня на разных скоростях вытягивания.
Как сбросить систему после аварийной блокировки
Аварийная блокировка инерционного механизма ремня безопасности срабатывает при резком торможении или ударе, фиксируя катушку. После этого ремень перестает вытягиваться даже при плавных движениях.
Для восстановления работы необходимо полностью втянуть ленту обратно в катушку, чтобы разблокировать храповой механизм. Если ремень не возвращается автоматически, потребуется ручное вмешательство.
Пошаговая инструкция
- Отстегните замок ремня от фиксатора.
- Плавно вытяните ленту до упора, преодолевая сопротивление блокировки.
- Медленно отпустите ремень, позволяя ему равномерно сматываться. При правильном выполнении должен раздаться щелчок разблокировки.
- Проверьте функциональность: 5-6 раз резко дерните ремень. При повторной блокировке повторите процедуру.
Важно: Если лента перекручена или зажата дверью, устраните помехи перед сбросом. При сохранении блокировки после 3 попыток возможна неисправность пиропатрона или датчика удара.
| Проблема | Решение |
|---|---|
| Ремень заклинил после ДТП | Требуется замена механизма (самостоятельный ремонт опасен!) |
| Слышен треск при сматывании | Очистите направляющую катушки от мусора |
Когда необходим демонтаж всей конструкции ремня
Демонтаж всей катушки (инерционного механизма) требуется при невозможности решения проблемы локальным ремонтом. Это крайняя мера, когда стандартные методы очистки направляющих или устранения перекоса язычка не восстановили работоспособность системы.
Полный разбор необходим при подозрении на критическую неисправность внутри корпуса катушки: заклинивание пружины, механическое разрушение деталей, глубокое загрязнение механизма или необратимый износ внутренних компонентов. Также демонтаж обязателен при замене ремня после ДТП сработавшими пиропатронами.
Этапы демонтажа и ключевые моменты
Важно: Перед началом работ отключите АКБ и дождитесь обесточивания подушек безопасности (15-20 минут). Работа с неотключенной системой SRS может спровоцировать случайный подрыв пиропатронов.
- Снятие обшивки стойки/боковины
- Аккуратно демонтируйте пластиковые панели, скрывающие крепления катушки
- Отсоедините разъемы датчиков и проводов при их наличии
- Извлечение катушки
- Выкрутите крепежные болты (часто требуются Torx T30-T50)
- Извлеките узел вместе с направляющими и язычком
- Не наклоняйте и не трясите механизм – возможна блокировка
- Диагностика и решение
- Проверьте целостность ленты и плавность хода катушки
- При обнаружении сломанных деталей или деформаций – только замена узла
- Запрещена самостоятельная разборка катушки с пиропатроном!
Помните: После установки нового механизма обязательна компьютерная диагностика системы SRS. Неправильный монтаж или ошибки при подключении приведут к неработоспособности ремней и подушек безопасности.
Проверка работоспособности после ремонта
Перед установкой обивки и эксплуатацией автомобиля выполните комплексную проверку механизма ремня безопасности. Убедитесь, что все детали собраны правильно, крепежные элементы затянуты до рекомендованного момента, а инерционный механизм ориентирован согласно маркировке на корпусе.
Проверьте корректность сматывания ленты: она должна свободно вытягиваться и автоматически возвращаться в катушку без перекосов и заеданий. Особое внимание уделите работе блокирующего устройства при резких рывках.
Пошаговая процедура тестирования
- Плавное вытягивание
Медленно потяните ленту по всей длине – движение должно быть равномерным без задиров. - Проверка блокировки
- Резко дёрните ремень – должен сработать стопорный механизм с характерным щелчком
- Наклоните автомобиль на 15° или резко качните катушку – блокировка активируется при наклоне
- Функция аварийной блокировки
Резко потяните ленту при полностью вытянутом ремне – срабатывает дополнительный фиксатор - Контроль возвратного механизма
- Отпустите ремень после вытягивания – лента обязана полностью втянуться за 3-5 секунд
- Проверьте отсутствие перекручиваний и замятий ленты в направляющих
| Тест | Ожидаемый результат | Критичность |
|---|---|---|
| Плавное вытягивание | Без заеданий по всей длине | Высокая |
| Резкий рывок | Мгновенная блокировка | Критическая |
| Автовтягивание | Полное сматывание за ≤5 сек | Средняя |
Важно! При обнаружении отклонений немедленно прекратите эксплуатацию. Проверьте правильность сборки, чистоту механизма и состояние пружины. Помните: некорректная работа ремня безопасности недопустима – это ключевой элемент пассивной защиты.
Меры безопасности при работе с пиротехническим механизмом
Пиротехнический модуль ремня безопасности содержит взрывчатые вещества и крайне опасен при некорректном обращении. Любая ошибка может привести к неконтролируемому срабатыванию и тяжелым травмам.
Перед началом работ полностью обесточьте автомобиль: отсоедините клеммы аккумулятора и выждите 15-20 минут для разрядки конденсаторов подушек безопасности. Никогда не подавайте напряжение на разъемы пиромеханизма при демонтированном устройстве.
Ключевые запреты
- Не вскрывайте корпус модуля – герметичность нарушит его работоспособность и повысит риск детонации
- Запрещено нагревать устройство (феном, паяльником, открытым пламенем)
- Избегайте статического электричества – перед работой прикоснитесь к металлу кузова
- Не проверяйте цепь тестером – используйте только диагностические сканеры
Правила демонтажа и хранения
- Фиксируйте модуль в штатном положении до отключения разъема
- Храните устройство лицевой частью вверх (вдали от нагревательных приборов)
- Изолируйте контакты изолентой после извлечения
- Не роняйте и не подвергайте механическим ударам
| Ситуация | Действие |
|---|---|
| Видимые повреждения корпуса | Немедленно прекратить работы |
| Запах гари или дым | Эвакуировать людей из зоны |
| Срабатывание при демонтаже | Не прикасаться к устройству 30 минут |
Утилизацию поврежденных модулей доверяйте только сертифицированным центрам. Помните: ремонт пиротехнических компонентов недопустим – заменяйте узел целиком.
Список источников
При подготовке материала использовались открытые технические ресурсы и экспертные рекомендации, посвященные устройству и ремонту систем пассивной безопасности в автомобилях. Основное внимание уделялось практическим аспектам диагностики и устранения неисправностей ремней.
Ключевые источники включают специализированные руководства, форумы автомобильных мастеров и инженерные анализы механизмов блокировки. Ниже представлен перечень использованных материалов.
- Официальные сервисные мануалы производителей автомобилей (разделы SRS и кузов)
- Технические бюллетени авторемонтных порталов: AutoMD, CarProblemZoo
- Видеоинструкции по разборке креплений ремней от каналов ChrisFix, South Main Auto
- Патентная документация на инерционные катушки и блокирующие механизмы
- Обсуждения на профильных форумах: Drive2.ru, Mechanics.stackexchange.com
- Руководство NHTSA по обслуживанию систем безопасности
- Статьи о химической очистке компонентов в журнале "Автодело"
