Роторный двигатель Mazda RX-8 - Технические данные, преимущества и недостатки
Статья обновлена: 18.08.2025
Мазда RX-8 занимает особое место в автомобильной истории благодаря уникальному двигателю Ванкеля. Этот спортивный купе выделяется не только эффектным дизайном, но и революционной силовой установкой, принцип работы которой кардинально отличается от традиционных поршневых ДВС.
В статье подробно разберем технические особенности роторного мотора 13B-MSP, рассмотрим его ключевые преимущества и объективные недостатки, а также проанализируем, чем эксплуатация RX-8 отличается от автомобилей с классической конструкцией.
Конструкция роторного мотора RENESIS 13B-MSP
Двигатель RENESIS 13B-MSP представляет собой двухроторный агрегат с последовательным расположением секций. Каждый ротор треугольной формы (ротор Рёло) вращается внутри овальной камеры (статора), образуя три изолированных объема газа. Корпус мотора выполнен из алюминиевого сплава с чугунными вставками в рабочих поверхностях, а роторы – из высокопрочной стали с полостями для охлаждения и уплотнительными гранями.
Система газораспределения реализована через боковые впускные и выпускные окна в стенках статора, управляемые непосредственно ротором. Главной инновацией стало перенос выпускных портов с периферии корпуса на боковые поверхности, что позволило исключить перекрытие фаз впуска/выпуска и увеличить эффективное рабочее пространство.
Ключевые компоненты и особенности
- Впускная система: 6 независимых впускных каналов (по 3 на ротор) с изменяемой геометрией для оптимизации наполнения цилиндров на разных оборотах.
- Система смазки: Инжекторы впрыскивают масло непосредственно в камеру сгорания для смазки апексов (вершинных уплотнений), что требует строгого контроля расхода масла.
- Система зажигания: Две независимые катушки и две свечи зажигания на каждый ротор для эффективного сгорания обедненной смеси в вытянутой камере.
- Охлаждение: Раздельные контуры для роторов и корпуса с термостатами, поддерживающие оптимальный температурный режим разных узлов.
| Особенность конструкции | Эффект |
| Боковые выпускные окна | Снижение перекрытия фаз, повышение КПД |
| Алюминиевый корпус с чугунными гильзами | Снижение массы при сохранении износостойкости |
| Эксцентриковый вал с противовесами | Компенсация вибраций от вращающихся масс |
Уплотнительная система включает апексы (вершинные уплотнения), корпусные уплотнения и торцевые прокладки, критичные к перегреву. Электронная дроссельная заслонка и система изменения длины впускного коллектора обеспечивают гибкую адаптацию к режимам работы. Отсутствие ГРМ и редукционных механизмов упрощает кинематику, но требует прецизионной сборки для минимизации утечек между камерами.
Рабочий объем и мощность: сравнительный анализ
Двигатель Renesis 13B-MSP в Mazda RX-8 имеет формальный рабочий объем 1.3 литра (1308 см³), что не отражает его реальный потенциал. Каждый из двух роторов обладает объемом 654 см³, но за один полный цикл (три оборота эксцентрикового вала) двигатель совершает шесть рабочих ходов – как шестицилиндровый поршневой агрегат. Эффективная мощность генерируется на экстремально высоких оборотах, достигающих 9000 об/мин.
Мощность варьируется в зависимости от года выпуска: до 2008 года – 231 л.с. при 8200 об/мин (версия с 6-ступенчатой МКПП), после модернизации – 212 л.с. при 7500 об/мин. Удельная мощность доходит до 177 л.с./л – результат, недостижимый для атмосферных поршневых двигателей того времени. Для сравнения: 3.0-литровый V6 Toyota Camry (2008) выдавал лишь 110 л.с./л.
Сравнение с поршневыми двигателями
| Параметр | Mazda RX-8 (13B-MSP) | Типичный 2.5-3.0L V6 (атм.) |
|---|---|---|
| Рабочий объем | 1.3 л | 2.5-3.0 л |
| Макс. мощность | 231 л.с. | 180-220 л.с. |
| Удельная мощность (л.с./л) | 177 | 75-90 |
| Диапазон оборотов | до 9000 об/мин | до 6500 об/мин |
Преимущества подхода:
- Экстремальная компактность и легкость агрегата
- Высокая литровая мощность без турбонаддува
- Отсутствие вибраций благодаря вращательному движению
Недостатки конструкции:
- Низкий крутящий момент на низких оборотах (159 Н∙м при 5500 об/мин)
- Высокий расход топлива (14-18 л/100 км)
- Ускоренный износ уплотнений роторов при частой езде на низких оборотах
Система впуска и выпуска: особенности компоновки
Роторно-поршневой двигатель Renesis в RX-8 принципиально отличается от поршневых моторов организацией газообмена. Вместо традиционных клапанов здесь используются впускные и выпускные окна в стенках корпуса ротора (статора), открываемые и закрываемые самим вращающимся ротором. Впускные окна расположены в боковых корпусах двигателя, а выпускные – в радиальной части статора, что обеспечивает разделение потоков на разных тактах работы.
Особенностью системы стала схема последовательного впуска (SSP – Sequential Static Ports) с тремя независимыми впускными каналами на каждый ротор, управляемыми заслонками. На низких оборотах открывается только один канал для повышения турбулентности смеси, на средних – два, а на высоких – все три, обеспечивая максимальное наполнение камер. Выпуск реализован через центральный коллектор с двумя катализаторами для снижения токсичности.
Ключевые конструктивные решения
- Отсутствие клапанного механизма: Исключение распредвалов, толкателей и клапанов снижает механические потери и массу двигателя.
- Периферийный выпуск: Выхлопные окна размещены по краям рабочей камеры, что сокращает перекрытие фаз газораспределения и уменьшает выброс несгоревшего топлива.
- Переменная геометрия впуска: Электронно-управляемые заслонки во впускных каналах оптимизируют поток воздуха на всех режимах работы.
- Двойная выхлопная система: Два каталитических нейтрализатора (по одному на каждый ротор) для соответствия экологическим нормам.
| Аспект | Особенность | Эффект |
|---|---|---|
| Расположение окон | Впуск – боковые корпуса, выпуск – радиальная зона | Минимизация перекрытия фаз, снижение прорыва смеси |
| Управление впуском | 3 канала с заслонками на ротор | Увеличение крутящего момента на низких/средних оборотах |
| Тепловой режим | Раздельные выпускные порты | Снижение риска перегрева краёв ротора |
Главный компромисс – повышенные требования к уплотнениям окон и сложность обеспечения герметичности при высоких температурах. Это увеличивает чувствительность к качеству обслуживания и склонность к износу апекс-уплотнений при нарушении теплового режима.
Сцепление и коробка передач RX-8
RX-8 оснащался 6-ступенчатой механической коробкой передач (МКПП) или 4-ступенчатой автоматической (АКПП) с функцией ручного переключения Activematic. Механическая трансмиссия разработана для полного раскрытия потенциала роторного двигателя, обеспечивая точные и короткие переключения. Сцепление – сухое, однодисковое, с гидравлическим приводом, рассчитанное на высокие обороты двигателя.
Автоматическая коробка передач доступна только для модификации мощностью 192 л.с., тогда как 231-сильная версия комплектовалась исключительно "механикой". АКПП предлагала режимы Drive и Manual, но ограничивала динамику из-за более низкой эффективности на высоких оборотах. Главная передача для всех вариантов имела передаточное число 4.444.
Сравнение трансмиссий
| Параметр | 6-ступенчатая МКПП | 4-ступенчатая АКПП |
|---|---|---|
| Доступность | Для двигателя 231 л.с. | Только для 192 л.с. |
| Передаточные числа | 3.76 / 2.27 / 1.65 / 1.26 / 1.00 / 0.84 | 2.82 / 1.50 / 1.00 / 0.70 |
| Особенности | Короткоходный рычаг, спортивный характер | Режим ручного переключения (Activematic) |
Преимущества МКПП:
- Прямая связь с двигателем и контроль над оборотами
- Оптимальное использование мощности на высоких оборотах
- Быстрые переключения с минимальными потерями момента
Недостатки трансмиссии:
- Для МКПП: Повышенный износ сцепления при агрессивной езде
- Для АКПП: Запаздывающие переключения и "задумчивость" в режиме Manual
- Высокая стоимость замены сцепления из-за специфики роторного двигателя
Динамические показатели: разгон и максимальная скорость
Роторный двигатель Renesis обеспечивает Mazda RX8 исключительную приёмистость благодаря способности быстро раскручиваться до высоких оборотов. Стандартная версия с 6-ступенчатой механической коробкой передач и отдачей 231 л.с. разгоняется от 0 до 100 км/ч за 6,4 секунды, демонстрируя уверенный старт даже на средних оборотах.
Максимальная скорость электронно ограничена на отметке 235 км/ч, что обусловлено соображениями безопасности и конструкцией шасси. Динамика на высоких скоростях остаётся стабильной благодаря идеальной развесовке 50:50 и низкому центру тяжести, хотя запас тяги снижается после 6 000 об/мин из-за особенностей кривой мощности ротора.
Ключевые особенности динамики
- Линейность разгона: Отсутствие турбоямы и плавная отдача во всём диапазоне оборотов
- Работа на "верхах": Пик мощности (211 Нм) достигается при 5 500 об/мин с сохранением тяги до 9 000 об/мин
- Акустический фон: Уникальный воющий звук мотора при агрессивном разгоне
| Показатель | Значение |
| Разгон 0-100 км/ч | 6.4 сек (231 л.с., МКПП) |
| Макс. скорость | 235 км/ч (электроограничение) |
| Обгон 80-120 км/ч | 5.2 сек (на 4-й передаче) |
- Преимущество: Мгновенный отклик на педаль газа без задержек
- Недостаток: Требует постоянного поддержания высоких оборотов для максимальной динамики
Преимущества ротора перед поршневыми двигателями
Роторный двигатель Ванкеля принципиально отличается отсутствием возвратно-поступательных механизмов. Вместо поршней, шатунов и коленчатого вала используется треугольный ротор, вращающийся в эпитрохоидальной камере, что определяет его ключевые достоинства.
Конструктивная простота обеспечивает снижение инерционных масс и механических потерь. Основные силовые элементы сведены к ротору, эксцентриковому валу и корпусу, что минимизирует точки потенциального износа и повышает надежность при правильном обслуживании.
Ключевые технические преимущества
- Высокая удельная мощность: Литр рабочего объема развивает 180–240 л.с. против 50-100 л.с. у атмосферных поршневых ДВС благодаря:
- Отсутствию потерь на преобразование движения
- Трехкратному воспламенению смеси за оборот ротора
- Плавность работы: Нет вибраций от дисбаланса поршневой группы, крутящий момент передается без рывков
- Компактность и легкость: Меньше на 30% по объему и на 20% по массе при равной мощности
- Высокий рабочий диапазон: Стабильная отдача до 9000 об/мин без риска "разноса"
| Параметр | Роторный 13B-MSP | Поршневой V6 3.0L |
|---|---|---|
| Мощность с литра | 184 л.с. | 80-100 л.с. |
| Обороты макс. | 9000 об/мин | 6500 об/мин |
| Деталей ЦПГ | 4 основных | 40+ элементов |
Главный эксплуатационный плюс – способность мгновенно раскручиваться до высоких оборотов с линейным ускорением. Это обеспечивает уникальную отзывчивость и характерный "вой" на подхвате, недостижимый для поршневых аналогов без турбонаддува.
Проблемы с расходом масла и топлива
Роторный двигатель RX8 конструктивно требует сжигания масла для смазки уплотнений ротора и стенок статора. Масло подаётся в камеру сгорания через специальные форсунки, что приводит к систематическому расходу 0,5–1 л на 1000 км даже при исправном двигателе. Непонимание этой особенности владельцами часто вызывает тревогу.
Расход топлива значительно превышает показатели поршневых двигателей аналогичной мощности. В городском цикле он достигает 16–20 л/100 км, на трассе – 10–14 л/100 км. Основные причины: низкий термический КПД роторной конструкции, аэродинамические потери в удлинённой камере сгорания и необходимость поддерживать высокие обороты для очистки от нагара.
Ключевые аспекты расхода масла
Факторы увеличения расхода:
- Износ апекс-уплотнений (угольных сегментов ротора)
- Залегание маслосъёмных колец из-за нагара
- Деградация масла при перегревах
Критическим признаком считается расход свыше 1,5 л/1000 км, требующий диагностики уплотнений и масляного насоса.
Сравнительные показатели топливной экономичности:
| Режим работы | Расход (л/100 км) | Факторы влияния |
|---|---|---|
| Городской цикл | 18-20 | Частые запуски, низкие скорости |
| Спортивная езда | 25+ | Постоянная работа выше 6000 об/мин |
| Трасса (100 км/ч) | 10-12 | Стабильные обороты |
Методы снижения затрат:
- Использование синтетического масла спецификации Rotary Engine
- Прогрев двигателя перед поездкой
- Регулярные выезды на высоких оборотах для выжига отложений
- Контроль состояния свечей зажигания и катушек
Ресурс апексных уплотнений и капитальный ремонт
Ресурс апексных уплотнений роторного двигателя RX8 составляет 80 000–150 000 км и зависит от условий эксплуатации. Ключевыми факторами, сокращающими срок службы, являются: частые холодные пуски, перегревы, использование нерегламентированных масел, агрессивный стиль вождения и несвоевременная замена воздушного фильтра. Регулярное добавление масла в топливо (через отдельный бачок) критично для смазки уплотнений.
Основные симптомы износа апексов: затрудненный запуск "на горячую", падение компрессии ниже 6.5–7.0 bar (проверяется роторным тестером), "троение" на низких оборотах, сизый дым из выхлопа и аномально высокий расход масла (свыше 1 л/1000 км). При появлении этих признаков эксплуатация двигателя ускоряет разрушение статорных поверхностей.

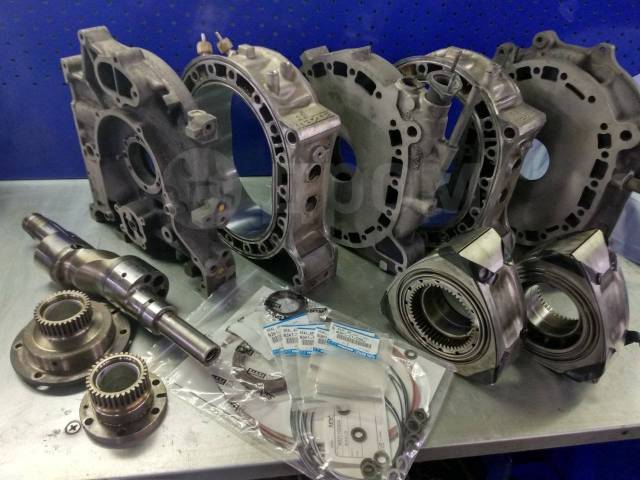

Особенности капитального ремонта
Капремонт включает полную разборку двигателя с обязательной заменой:
- Апексных, боковых и радиальных уплотнений
- Уплотнительных колец и пружин
- Подшипников эксцентрикового вала и роторов
Дополнительные работы:
- Шлифовка или замена корпусов статора при глубоких выработках
- Восстановление посадочных мест уплотнений на роторах
- Чистка масляных каналов и замена маслоохладителя при загрязнениях
Сложности: Требуется спецоборудование (пресс для роторов, динамометрический ключ с индикатором), точная регулировка фаз эксцентрикового вала и тщательная притирка уплотнений. Стоимость ремонта достигает 50–70% цены контрактного двигателя из-за дорогих оригинальных запчастей и высокой трудоемкости.
| Фактор риска | Последствие для уплотнений |
| Низкокачественное масло | Образование нагара, закоксовывание пружин |
| Перегрев | Деформация статора, потеря упругости пружин |
| Частые холодные пуски | Ускоренный износ из-за недостаточной смазки |
Профилактика: Прогрев до рабочей температуры перед нагрузками, использование только рекомендованных масел (5W-20/5W-30), контроль уровня масла каждые 500–1000 км, установка дополнительного маслоохладителя при тюнинге.
Эксплуатационные рекомендации для владельцев
Регулярно контролируйте уровень моторного масла – роторный двигатель потребляет его в процессе работы (до 1 л на 1000 км). Проверяйте уровень каждые 500-700 км и перед длительными поездками. Используйте исключительно масла с допуском Mazda (например, Idemitsu Rotary 5W-30 или аналогичные синтетические составы с маркировкой "Rotary Engine").
Избегайте холодных запусков без последующего прогрева до рабочей температуры. После запуска дайте двигателю поработать на холостых 30-60 секунд перед началом движения, а первые 5-10 км двигайтесь в щадящем режиме без резких ускорений и высоких оборотов (выше 4000 об/мин).
Ключевые правила обслуживания
Топливная система: Заправляйтесь только качественным бензином АИ-95+ для предотвращения детонации. Раз в 5 000 км добавляйте в бак специальные очистители инжекторов, совместимые с роторными двигателями.
- Система зажигания: Меняйте свечи каждые 15 000-20 000 км (рекомендуются оригинальные RE9B-T или аналоги). Проверяйте состояние катушек зажигания и высоковольтных проводов при каждом ТО.
- Воздушный фильтр: Заменяйте каждые 10 000 км из-за повышенной чувствительности двигателя к загрязнениям.
- Термостат и охлаждение: Контролируйте температуру двигателя – перегрев критичен. Меняйте антифриз каждые 2 года, используйте только составы FL-22.
| Процедура | Периодичность | Примечание |
| Замена масла и фильтра | 5 000-7 000 км | Только специфицированные масла |
| Проверка компрессии | 10 000-15 000 км | Специальным роторным тестером |
| Чистка инжекторов | 15 000 км | Профессиональная ультразвуковая |
Важно при эксплуатации: Избегайте постоянной езды на низких оборотах (ниже 2500 об/мин) – это провоцирует закоксовывание уплотнений. Раз в неделю раскручивайте двигатель до 6000-7000 об/мин на пониженной передаче в течение 10-15 секунд для очистки камер сгорания. При парковке после активной езды дайте мотору поработать на холостых 30-40 секунд для стабилизации температур.
- При простое свыше 2 недель: Отсоединяйте клемму АКБ, добавьте стабилизатор топлива в бак, подкачайте шины.
- При появлении вибраций или затрудненном горячем запуске: Немедленно проведите диагностику компрессии и топливной системы.
Список источников
При подготовке материалов использовались техническая документация производителя, независимые экспертные оценки и отзывы владельцев. Акцент сделан на достоверность и релевантность информации для комплексного анализа модели.
Основные источники включают специализированные автомобильные издания, инженерные исследования и данные сервисной статистики. Это позволяет объективно оценить особенности роторного двигателя и эксплуатационные характеристики RX-8.
- Официальное руководство по эксплуатации Mazda RX-8 (2003-2012 модельные годы)
- Технический отчет SAE: "Разработка роторного двигателя Renesis 13B-MSP"
- Каталог оригинальных запчастей Mazda для серии RX
- Сравнительные тесты в журналах "Авторевю" и "За рулём" (2004-2010 гг.)
- Исследование ресурса двигателя: "Статистика отказов 13B-REW" (Mazda Motors Europe)
- Книга "Роторные двигатели: конструкция и диагностика" (изд. "За рулём", 2008)
- Отчёты TÜV Nord по безопасности кузова RX-8 (краш-тесты)
- База данных рекламаций NHTSA для моделей RX-8 (США)
- Форумы владельцев: RX8Club.com, RotaryCarClub, Drive2.ru/RX8
- Видеоархив технических семинаров Mazda для дилерских СТО
