Сборка ГУР на УАЗ-469 своими силами

Статья обновлена: 04.08.2025

Решаясь на установку ГУР на классический внедорожник УАЗ-469, владелец преследует конкретную цель – радикально повысить комфорт управления. Отсутствие гидроусилителя на бездорожье или при парковке превращает рулевое колесо в неподатливый тяжелый механизм, особенно с увеличенными покрышками.

Самостоятельный монтаж гидравлической системы рулевого управления требует технической грамотности, базового набора инструментов и тщательной подготовки. В статье детально рассматривается процесс подбора комплектующих, модификация узлов штатной рулевой колонки, установка насоса с приводом и поэтапное подключение силового цилиндра с магистралями.

Особое внимание уделено нюансам адаптации системы к конструктивным особенностям УАЗ-469, предотвращению утечек рабочей жидкости и юстировке натяжения приводного ремня. Каждый этап сопровождается практическими рекомендациями для безопасной и эффективной реализации проекта.

Демонтаж стандартного рулевого механизма УАЗ-469

Отключите массовый провод аккумуляторной батареи для предотвращения короткого замыкания. Обеспечьте свободный доступ к рулевой колонке и механизму, демонтировав декоративные накладки руля и защитные кожухи в подкапотном пространстве. Ослабьте гайку крепления рулевой тяги к сошке на балке переднего моста, после чего выбейте шплинт и развинтите соединение при помощи съемника шаровых опор.

Освободите кардан рулевого вала от крепежа в салоне: снимите стопорные пластины и открутите гайки крепления вилки к рулевой колонке. В подкапотном пространстве раскрутите болты фланца на промежуточном валу, соединяющем механизм с карданом. Отсоедините все кронштейны крепления рулевого механизма к лонжерону рамы, запоминая их положение для сборки.

Порядок финального снятия:

Аккуратно вытяните промежуточный вал вместе с карданным шарниром через моторный отсек.
Открутите 4 крепежных болта корпуса рулевого механизма от рамы автомобиля.
Извлеките агрегат наружу, контролируя положение сошки, чтобы избежать повреждения трубопроводов или кузова.

Важно: Перед установкой нового узла очистите посадочную площадку на раме от грязи и следов коррозии.

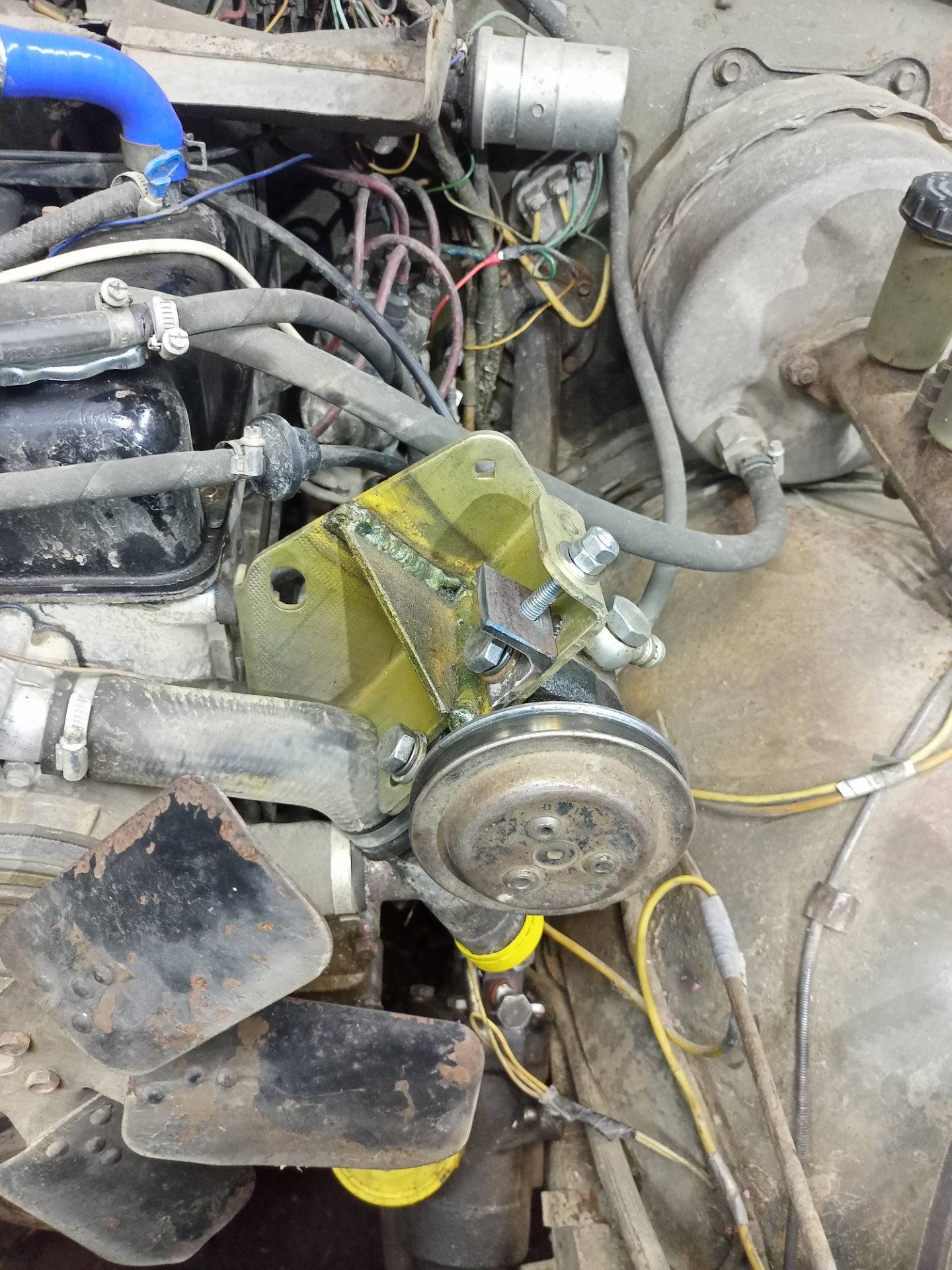

Установка насоса ГУР на блок цилиндров

Подготовьте посадочную поверхность блока цилиндров: удалите старый герметик и обезжирьте область. Проверьте комплектацию крепежных элементов – требуется наличие 4 усиленных болтов М8×1.25×40 мм и шайб (штатный насос крепится резьбовыми шпильками бензонасоса, которые демонтируются). Обеспечьте соосность привода насоса с шестернёй распредвала – перекос запрещен.

Уложите новую прокладку насоса (или уплотнительное кольцо в сборе для моделей без прокладки). Наденьте ремень ГУР на шкив помпы, после чего аккуратно надвиньте насос на приводную шестерню распредвала. Совместите крепежные отверстия и вручную вкрутите все болты.

Затяните болты крестообразно моментом 25–30 Н·м для равномерного прижима.
Прокрутите шкив насоса вручную на 2–3 оборота для проверки легкости хода (заеданий быть не должно).
Настройте натяжение ремня: рукой проворачивайте насос относительно блока до рекомендуемого прогиба 10–15 мм под усилием 10 кг, зафиксируйте гайками кронштейна.

Монтаж кронштейнов крепления рулевой рейки

Очистите места крепления на балке переднего моста от грязи и коррозии, обработав металл преобразователем ржавчины при необходимости. Проверьте комплектность крепежных элементов из набора ГУР и подготовьте инструмент: гаечные ключи на 13-17 мм, сверло 10,5 мм, ветошь и смазку WD-40 для проблемных соединений.

Совместите кронштейны рейки с технологическими отверстиями балки. Если заводские отверстия отсутствуют, выполните разметку по шаблону (входит в комплект) или следуя технической документации. Фиксируйте разметку кернером перед сверлением.

Пошаговая фиксация узлов

Просверлите отверстия диаметром 10,5 мм в отмеченных местах с охлаждением инструмента
Обработайте свежие отверстия антикоррозийным грунтом
Установите прижимные пластины с внутренней стороны балки
Накрутите крепежные болты через кронштейны с усилием 45 Н·м динамометрическим ключом
Проверьте параллельность расположения кронштейнов относительно оси автомобиля

Особое внимание: запрещается деформировать кронштейны для компенсации неточностей при сверлении! При перекосе отверстий демонтируйте узел, рассверлите отверстия до 12 мм и установите ремонтные втулки.

Параметр	Значение
Диаметр установочных болтов	М10×1.25
Крутящий момент затяжки	42–48 Н·м
Рекомендуемое число точек крепления	4 шт

Завершив монтаж, проверьте отсутствие прямого контакта металлических деталей с топливными магистралями или тормозными шлангами. Обеспечьте минимальный технологический зазор 15 мм до ближайших элементов подкапотного пространства.

Фиксация рулевого механизма с гидроусилителем

Приложите ГУР к раме автомобиля, точно совмещая монтажные отверстия механизма с подготовленными крепежными точками. Используйте регулировочные шайбы для компенсации неровностей каркаса, гарантируя отсутствие перекосов корпуса рейки относительно лонжеронов рамы.

Вставьте болты крепления (рекомендуется класс прочности не ниже 8.8) и равномерно затяните их динамометрическим ключом с усилием 70-90 Н∙м. Проверьте параллельность рулевых тяг оси переднего моста: отклонение более чем на 3°–5° потребует добавления проставок или корректировки кронштейнов во избежание ускоренного износа деталей.

Схема контроля после установки

Визуальный осмотр на чистоту зазора 10–15 мм между ГУР и элементами выхлопной системы/картером двигателя
Проверка свободы хода карданного вала рулевой колонки на всех положениях рейки
Контроль углов рулевых тяг (используйте уровень на ровной площадке)

Критично: при тестовом вращении руля до запуска двигателя усилие должно быть равномерным; резкие скачки сопротивления указывают на перекос креплений или дефект внутренних компонентов ГУР.

Параметр	Значение
Допустимый люфт крепежа	0,2–0,5 мм
Диаметр анкерных болтов	М12–М14
Зазор до картера двигателя	min 8 мм

Сборка рулевых тяг и наконечников для УАЗ-469

Перед сборкой проверьте состояние всех компонентов: тяги должны быть без деформаций, резьбовые соединения – чистыми, а шаровые опоры наконечников – герметичными. Смажьте шарниры Литол-24 через пресс-маслёнки (если они предусмотрены конструкцией), удалите излишки смазки.

Надёжно закрепите рулевую тягу в тисках, предварительно защитив губки мягкими накладками. Вращайте наконечник на тяге до совпадения отверстий под палец шаровой опоры с требуемым углом стояния колёс (согласно данным регулировки). Контролируйте соосность тяги и наконечника в горизонтальной плоскости.

Последовательность соединения

Совместите резьбу наконечника с тягой, наживите гайку-барашек вручную.
Затяните контргайку динамометрическим ключом (момент 80-100 Н·м) для стандартных тяг.
Установите стопорную шайбу или загните усики контргайки (если предусмотрено) для предотвращения самоотвинчивания.

Компонент	Критический параметр
Шаровой палец	Ход штока не более 1-1.5 мм
Резьбовое соединение	Свободный ход отсутствует
Защитный чехол	Без трещин, плотная посадка

Важно: предварительно расположите тяги по меткам заводской разметки (если отсутствуют – сделайте насечки для последующей регулировки сход-развала). При установке тяг в транспортное положение подключайте к рулевым рычагам только после полной сборки рулевого механизма и крепления рулевой колонки.

Проверьте лёгкость хода шарниров рукой – заеданий быть не должно. После монтажа выполните обязательную регулировку углов установки колёс и проверьте отсутствие биения руля на испытательной поездке.

Прокладка высоконапорных гидравлических шлангов

При укладке шлангов ГУР исключите резкие изгибы и перекручивания – минимальный радиус изгиба должен составлять не менее пяти диаметров шланга. Соблюдайте маршрут, предписанный заводской схемой, избегая близости к острым кромкам, горячим элементам выхлопной системы и подвижным деталям подвески. Проверьте, чтобы шланги не провисали и не натягивались при полном повороте руля.

Жестко зафиксируйте шланги в штатных точках крепления нейлоновыми стяжками или скобами с резиновыми демпферами через каждые 30-40 см. На участках с риском вибрационного трения установите защитные гофрочехлы. Перепроверьте посадку штуцеров – глубина входа фитинга должна полностью перекрывать контрольную канавку, затяжка выполняется динамометрическим ключом согласно спецификации (обычно 50-70 Н·м).

Порядок подключения:
- Нагнетательный шланг: насос → рулевой механизм
- Обратная магистраль: рулевой механизм → бачок
- Всасывающий шланг: бачок → насос
Тест на интерференцию: вручную поворачивайте руль от упора до упора при заглушенном двигателе, контролируя отсутствие натяжения и контакта с кузовом.
Обязательная защита: оберните шланги в термостойкую ленту при близком расположении к выпускному коллектору (зазор менее 50 мм).

Установка и подключение бачка ГУР

Перед началом работ снимите аккумуляторную клемму и подготовьте место для монтажа бачка ГУР, предварительно очистив поверхность от грязи. Типичные места крепления – левый брызговик моторного щита или кронштейн возле радиатора. Большинство бачков ГУР имеют штатные ушки с отверстиями – совместите их с точками фиксации на кузове и закрепите болтами либо хомутами для устойчивости.

При подключении шлангов учитывайте маркировку на крышке бачка или его корпусе: линия HIGH PRESSURE (напорная магистраль) соединяется с выходом насоса ГУР, а RETURN LINE (обратная) – с возвратным патрубком рулевой рейки или золотника. Шланги должны прокладываться без перегибов, минимально в 5 см от подвижных деталей и выхлопной системы.

Эксплуатационные рекомендации:

Используйте только рекомендованные производителем жидкости (обычно Dexron III или Pentosin)
После монтажа доливайте жидкость через воронку до метки MAX на полупрозрачном корпусе
Перед первым пуском двигателя прокачайте систему, проворачивая руль от упора к упору 5-7 раз при заглушенном моторе

Контрольная точка	Действие
Фитинги шлангов	Обжать хомутами с усилием 20-25 Нм
Уровень жидкости	Проверка на холодном двигателе
Соединения	Обработать WD-40 для выявления протечек

При запуске двигателя наблюдайте за бачком: стабильная циркуляция жидкости без пузырьков на холодном ходу – признак правильной работы. Воздушные пробки устраняются повторной прокачкой. Пятна жидкости на узлах или под автомобилем требуют немедленного выявления точек утечки и подтяжки соединений.

Монтаж рулевой колонки с промежуточным валом

Подготовьте рабочее место, обеспечьте доступ к рулевой колонке и рулевому механизму ГУР. Сверьтесь со схемой компоновки в инструкции к комплекту ГУР для УАЗ-469 и убедитесь в наличии всех необходимых компонентов, включая сам промежуточный вал с карданными шарнирами, крепеж и тяговые лапы.

Осторожно установите нижнюю часть промежуточного вала на шлицевое соединение входного вала рулевого механизма ГУР. Вращением колонки или механизма добейтесь совмещения шлицов входного вала карданного шарнира с валом рулевой колонки автомобиля. Промежуточный вал должен встать без приложения значительных усилий.

Закрепите тяговые лапы:
- Установите крепежные пластины (тяговые лапы) на штатные отверстия или усиленные кронштейны рамы (если они предусмотрены инструкцией для вашей модели ГУР).
- Надежно зафиксируйте нижнюю опорную часть промежуточного вала (она обычно крепится к тяговым лапам через резиново-металлические втулки или подшипники). Используйте штатный или рекомендованный крепеж, обеспечивая геометрию, предписанную производителем комплекта ГУР.
Соедините валы карданным шарниром:
- Наденьте карданный шарнир на шлицы верхней части промежуточного вала и вала рулевой колонки.
- Проконтролируйте угол между осями валов (он должен строго соответствовать требованиям производителя ГУР для УАЗ, обычно не более 3-5 градусов). Некорректный угол вызовет вибрации и преждевременный износ.

Крепеж тяговых лап	Момент затяжки	Применение термоблокады
Болты М10	50-55 Нм	Обязательно
Болты М12	70-80 Нм	Обязательно

Окончательная фиксация вала и проверка:
- Прочно затяните болты гайки крепления карданного шарнира к шлицевым соединениям колонки и промежуточного вала (совместите метки или риски перед стягиванием, если они нанесены производителем).
- Тщательно и последовательно с рекомендованными моментами затяните все крепежные элементы тяговых лап, самого промежуточного вала и его опор.
- Прокрутите рулевое колесо в обе стороны от упора до упора рукой. Вал должен вращаться плавно, без заеданий, посторонних шумов, скрипов и видимого радиального или осевого люфта в соединениях карданов и опорных подшипниках/втулках. При обнаружении люфтов устраните их причину немедленно.

Важно: Перед следующим этапом (подключением гидравлики и проводки) убедитесь, что ход руля от упора до упора обеспечивается свободно и вал вращается без сопротивления.

Заправка системы гидравлической жидкостью

После монтажа всех узлов системы ГУР переходите к заливке рабочей жидкости. Убедитесь, что бачок гидроусилителя надежно зафиксирован в штатном положении, а все шланги и соединения затянуты согласно рекомендациям производителя. Используйте исключительно жидкость, указанную в технической документации на комплект ГУР (тип ATF Dexron II/III или спецжидкость для ГУР), избегая смешивания составов.

Снимите фильтр-сетку из бачка и заполните резервуар жидкостью до уровня "MAX". Для ускорения процесса и вытеснения воздуха попросите помощника вращать руль из крайнего левого в крайнее правое положение при вывешенных передних колесах, двигатель при этом должен быть заглушен. Доливайте жидкость по мере ее ухода из бачка, повторяя маневры рулем до стабилизации уровня и прекращения появления пузырьков.

Контроль и завершение процедуры

Запустите двигатель на 1-2 минуты, продолжая плавно вращать руль между упорами.
Заглушите мотор и проверьте уровень жидкости (должен быть на отметке "ХОЛОДНЫЙ").
Осмотрите места соединений на предмет подтеков, особенно внимательно проверьте:
- Уплотнения вокруг штока рейки
- Хомуты на шлангах высокого давления
- Прокладки насоса ГУР и рулевой колонки

Проведите тестовую поездку со скоростью до 40 км/ч, прислушиваясь к посторонним шумам насоса и оценивая плавность хода рулевого колеса. При рывках, гуле или тугом ходе повторите процедуру прокачки без запуска двигателя. Регулярно контролируйте уровень жидкости первые 200-300 км пробега!

Важно: Использование неподходящей гидравлической жидкости или наличие воздуха в системе приведет к преждевременному выходу насоса из строя.

Прокачка контура гидроусилителя руля

Процедура прокачки системы ГУР необходима для удаления всего воздуха из гидравлического контура после его сборки, замены компонентов или потери жидкости. Воздух в системе приводит к "пустому" ходу руля, неравномерному усилию, гулу насоса и его возможному повреждению из-за сухого хода.

Для прокачки контура вам потребуется помощник. Выберите новую жидкость соответствующей спецификации (ATF типа Dexron II/III или специализированная жидкость для ГУР согласно рекомендациям производителя комплекта или мануала УАЗа). Залейте ее в бачок до уровня «MAX». Обязательно проверьте надежность всех резьбовых соединений трубопроводов и штуцеров перед началом работы.

Последовательность операций:

Предварительная прокачка перед запуском двигателя:
- Поднимите передние колеса автомобиля на домкратах или расположите его на смотровой яме/эстакаде, чтобы колеса свободно вращались без сопротивления.
- Совершите рулем максимальное количество полных оборотов от замка до замка. Вращайте медленно и плавно!
- Периодически останавливайтесь для контроля уровня жидкости в бачке и незамедлительно доливайте ее, не допуская падения ниже метки «MIN» или оголения сбоковой сетки фильтра внутри бачка.
- Продолжайте вращать руль до тех пор, пока в бачке перестанут появляться пузырьки воздуха, а усилие при повороте не станет стабильным.
Прокачка с работающим двигателем:
- Попросите помощника запустить двигатель и поддерживать обороты холостого хода (разумеется, стояночный тормоз должен быть включен, а колеса вывешены). Немедленно проконтролируйте звук работы насоса ГУР (не должен быть громким или визжащим).
- Повторите процедуру вращения руля от упора до упора (снова медленно и плавно!) в течение 3-5 циклов в каждую сторону.
- Непрерывно контролируйте уровень жидкости и сразу доливайте при необходимости. Если вдруг система "схватила воздух" и усилие пропало или насос сильно зашумел – выключите двигатель немедленно. Вернитесь к этапу предварительной прокачки без запуска двигателя.
- Работа продолжайте до полного исчезновения воздушных пузырьков из жидкости в бачке при повороте руля. Жидкость должна быть прозрачной, без следов пены.

Контроль качества прокачки и завершение:

После прекращения появления пузырьков выключите двигатель.
Проверьте уровень жидкости в бачке и доведите его до рекомендованной метки «MAX» на холодном двигателе.
Опустите автомобиль на колеса.
Запустите двигатель и проверните руль от упора до упора пару раз уже под нагрузкой на земле.
Еще раз проверьте уровень жидкости и откорректируйте его при необходимости.
Внимательно осмотрите все соединения трубопроводов (особенно новые шланги), корпус рейки ГУР, насос и его привод на предмет подтеканий.

Важно! Идеально прокаченная система не должна издавать посторонних шумов (ровный гул насоса допустим на предельных углах поворота), руль должен вращаться плавно и равномерно на всем диапазоне, усилие должно соответствовать ожидаемому как на месте, так и в движении.

Типичная жидкость для ГУР УАЗ:	ATF Dexron II/III
Критическое правило:	Никогда не давайте двигателю работать, если в бачке нет жидкости!

Регулировка люфта рулевого вала

После окончания монтажа рулевого механизма с ГУР, выставление допустимого люфта рулевого вала становится критически важным для безопасности. Чрезмерный свободный ход руля приведет к ухудшению управляемости и вибрациям, а слишком затянутая регулировка ускорит износ деталей и вызовет заедание. Процедура проводится на предварительно обездвиженном автомобиле с рулевыми тягами, соединенными со ступицами.

Точная регулировка выполняется через доступ к картеру рулевого механизма. Ослабьте контргайку регулировочного винта на боковой крышке, затем ключом на 14 мм плавно затягивайте винт до момента устранения свободного хода на валу, постоянно проверяя вращение руля на легкость и отсутствие закусываний. Контроль правильности осуществляется по метке вентиля руля: свободный ход в любом положении не должен превышать 5-8 мм. Фиксируйте положение контргайкой после достижения оптимального результата.

Ключевые нюансы регулировки

Помните о следующих правилах:

Процедуру проводят только при снятом ведущем ремне ГУР во избежание самопроизвольного вращения насоса.
Все соединения крестовин промежуточного вала предварительно смажьте Литолом-24 для точного определения "мертвого хода".
Обязательно выполняйте финальный тест-драйв на малой скорости: рули не должен резко возвращаться в ноль или требовать усилий в крайних положениях.

Проверка герметичности и работоспособности системы

После заполнения системы жидкостью приступайте к поиску утечек при неработающем двигателе. Тщательно осмотрите места всех соединений: штуцеры насоса и рейки, подводящие/отводящие шланги бачка, трубки рулевого механизма. Особое внимание уделите участкам под хомутами – не допускается даже минимальное подтекание. Очистите насухо все подозрительные зоны для точного выявления свежих следов масла.

Запустите двигатель на 1-2 минуты, после чего заглушите его. Проведите повторный визуальный контроль по всем контурам гидравлики. Убедитесь, что расширительный бачок сохраняет уровень жидкости между метками "MIN" и "MAX". Воздух в системе проявляется гулом насоса или "биением" руля – при их обнаружении дайте мотору поработать 3-5 минут, плавно покачивая рулевое колесо от упора до упора для удаления воздушных пробок.

Контроль работоспособности

Холодная проверка
Прокрутите руль при заглушенном моторе – сопротивление должно быть равномерным. После запуска двигателя шум насоса должен стихнуть через 2-3 секунды.
Тест на месте
Поворачивайте руль до упора в обе стороны при работающем двигателе. Нагрузка на руле должно быть стабильной:
- резкое увеличение усилия – признак завоздушивания;
- вибрации или рывки – симптом недостаточного уровня жидкости.
Испытание в движении
Совершите пробную поездку со скоростью 30-40 км/ч:
- проверьте плавность реакции на малые повороты руля;
- контролируйте стабильность усилия при крутых виражах;
- отследите отсутствие самопроизвольного смещения от нейтрали.

О завершенности проверки свидетельствуют: отсутствие масляных пятен под автомобилем через 24 часа, тихая работа насоса, неизменный уровень в бачке, и плавное усилие на рулевом колесе во всех режимах.
