Установка автомобильного подогревателя охлаждающей жидкости - пошаговый монтаж

Статья обновлена: 18.08.2025

Эксплуатация автомобиля в зимний период сопровождается трудностями с запуском двигателя из-за загустевшего масла и остывшей охлаждающей жидкости. Предпусковой подогреватель решает эту проблему, обеспечивая комфорт и снижая износ силового агрегата.

Самостоятельный монтаж устройства требует внимания к деталям и чёткого следования инструкции. Правильная установка гарантирует эффективную циркуляцию антифриза через нагревательный элемент и штатную систему охлаждения мотора.

Подготовьте необходимые инструменты и ознакомьтесь с руководством к конкретной модели подогревателя перед началом работ. Ключевые этапы включают выбор места врезки, герметизацию соединений и подключение к электросети автомобиля.

Необходимые инструменты и расходные материалы

Перед началом монтажа подогревателя охлаждающей жидкости требуется тщательно подготовить все инструменты и расходники. Отсутствие даже одного элемента может прервать процесс установки или повлиять на качество работы.

Убедитесь, что выбранная модель подогревателя совместима с системой охлаждения вашего автомобиля по типу крепления, диаметру патрубков и электрическим параметрам. Проверьте комплектацию устройства согласно инструкции производителя.

Определение оптимального места для монтажа подогревателя

Оптимальное размещение предпускового подогревателя напрямую влияет на его эффективность, безопасность эксплуатации и простоту подключения к системе охлаждения двигателя. Основная задача – врезать устройство в малый контур циркуляции ОЖ, где нагретая жидкость быстрее достигает двигателя и салонного отопителя. Требуется участок с легким доступом, отсутствием подвижных элементов и минимальным риском утечек.

Идеальным вариантом считается монтаж между блоком двигателя и штатным отопителем салона, на выходном патрубке блока цилиндров. Альтернативно – на нижнем шланге радиатора, если конструкция авто не позволяет первый способ. Ключевые критерии: вертикальная или наклонная установка нагревательного элемента патрубками вниз для предотвращения воздушных пробок, расстояние не менее 40 см от насоса ОЖ и удаленность от выпускного коллектора.

Критерии выбора и ограничения

Близость к двигателю: Чем короче путь нагретой жидкости до мотора – тем выше КПД. Приоритет – патрубкам, идущим непосредственно от блока цилиндров.
Защита от внешних воздействий: Участок не должен контактировать с вибрирующими деталями, вращающимися ремнями или горячими поверхностями выхлопной системы.
Удобство врезки: Наличие прямого отрезка шланга длиной 15-20 см для установки фитингов подогревателя без перегибов.
Запрещенные зоны: Не допускается монтаж на шлангах, идущих к расширительному бачку, дроссельному узлу или маслоохладителю АКПП.

Тип размещения	Преимущества	Недостатки
Верхний патрубок отопителя	Быстрый прогрев салона, простота доступа	Риск воздушных пробок при неправильном уклоне
Шланг блока цилиндров	Максимальная эффективность для двигателя	Часто требует демонтажа элементов в подкапотном пространстве
Нижний патрубок радиатора	Легкость установки на многих моделях	Более длительный прогрев блока цилиндров

Важно: При любом варианте монтажа нагревательный элемент должен располагаться ниже расширительного бачка для естественной циркуляции ОЖ. Обязательна проверка направления потока (указано стрелкой на корпусе подогревателя) – против течения жидкости приведет к поломке термостата или насоса. После установки – контроль герметичности соединений на холодном и прогретом двигателе.

Подготовка машины: снятие клемм АКБ и доступ к шлангам

Перед началом работ всегда снимайте отрицательную клемму (-) с аккумуляторной батареи для исключения короткого замыкания и обесточивания бортовой сети. Ослабьте гайку крепления клеммы ключом соответствующего размера (обычно 10 или 13 мм), отсоедините провод и надежно изолируйте его, отведя в сторону от АКБ.

Определите место установки подогревателя, ориентируясь на близость к блоку цилиндров и доступность шлангов печки. Чаще всего устройство врезают в разрыв нижнего патрубка радиатора отопителя, идущего от двигателя к печке. Найдите эти шланги (обычно черного цвета диаметром 16-19 мм), проследив их путь от блока цилиндров через перегородку моторного щита в салон.

Порядок доступа к шлангам

Освободите пространство вокруг целевых патрубков: снимите декоративные кожухи, воздуховоды или элементы впускного тракта при необходимости.
Очистите поверхность шлангов и прилегающих зон ветошью от грязи и масла для надежности последующей фиксации хомутов.
Подготовьте емкость под слив ОЖ (объемом не менее 3-5 литров) и ветошь для удаления пролившейся жидкости.

Важно: Дождитесь полного остывания двигателя! Работа с горячей охлаждающей жидкостью под давлением приведет к ожогам. Для снижения давления в системе после остывания аккуратно приоткройте крышку расширительного бачка, накрыв ее плотной тканью.

Слив охлаждающей жидкости из системы

Перед началом работ убедитесь, что двигатель остыл до температуры ниже 50°C во избежание ожогов и избыточного давления в системе. Подготовьте ёмкость для слива объёмом не менее 5-7 литров, ветошь и защитные перчатки. Зафиксируйте автомобиль на ровной поверхности стояночным тормозом и противооткатными упорами.

Откройте капот и снимите крышку расширительного бачка для выравнивания давления. Подставьте сливную ёмкость под сливную пробку радиатора или нижний патрубок (в зависимости от конструкции авто). При использовании пробки радиатора ключом аккуратно открутите её, предварительно подложив тряпку для контроля брызг. При сливе через патрубок ослабьте хомут и осторожно снимите соединение.

Ключевые этапы процедуры

Важные моменты при сливе:

Полностью опустошите систему – после основного потока подождите 10-15 минут для стекания остатков
При сливе через блок цилиндров открутите отдельную пробку (обычно расположена под выпускным коллектором)
Проверьте состояние сливных пробок: повреждённые уплотнительные кольца подлежат замене

После завершения: Затяните пробки/восстановите соединение патрубков с рекомендованным моментом. Протрите места слива от остатков тосола или антифриза. Утилизируйте отработанную жидкость в специальных пунктах приёма – она токсична для окружающей среды.

Демонтаж штатного патрубка охлаждения

Слейте охлаждающую жидкость из системы в подготовленную ёмкость, открутив сливную пробку радиатора или нижний патрубок. Дождитесь полного стекания антифриза, чтобы избежать пролива при демонтаже.

Ослабьте хомуты крепления демонтируемого патрубка при помощи отвёртки или торцевого ключа. В зависимости от модели авто может потребоваться доступ к монтажным точкам снизу – используйте смотровую яму или эстакаду.

Порядок действий

Отсоедините датчики/разъёмы, мешающие снятию (например, датчик температуры на некоторых патрубках)
Сдвигайте хомуты по шлангу от места соединения
Проворачивайте патрубок вокруг оси для разрушения прикипевшего уплотнения
Резким движением стяните шланг с металлического штуцера, не повреждая посадочные поверхности
Извлеките старый патрубок, учитывая сложную геометрию трассировки

Важные нюансы:

При сильном прикипании аккуратно подрежьте соединение монтажным ножом по окружности
Заглушите открытые штуцеры чистой ветошью для защиты от пыли
Проверьте состояние посадочных мест – зачистите заусенцы мелкой наждачной бумагой

Тип соединения	Сложность демонтажа	Риски
Резиновый патрубок на пластиковом штуцере	Средняя	Трещины пластика при перекосе
Резиновый патрубок на металлическом штуцере	Низкая	Повреждение резины ножом

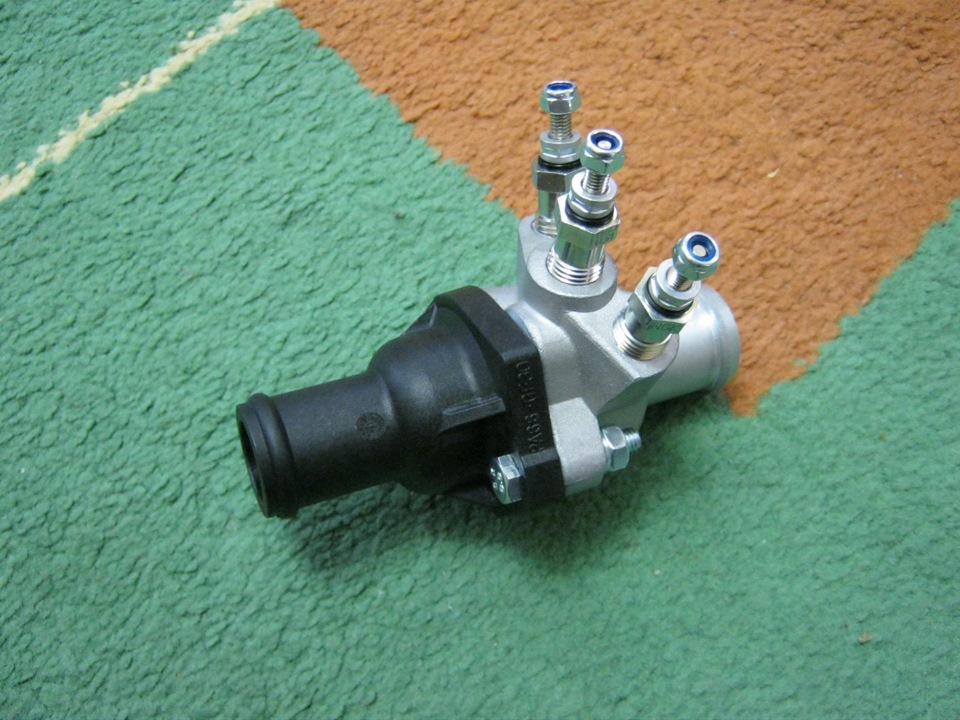

Подгонка и установка шлангов подогревателя

Перед монтажом шлангов тщательно измерьте расстояние между патрубками подогревателя и штатными магистралями системы охлаждения двигателя. Используйте гибкие армированные шланги из термостойкой резины (обычно внутренним диаметром 16-19 мм), способные выдерживать температуру кипящего антифриза и давление в системе. Отрежьте отрезки необходимой длины острым ножом строго перпендикулярно, обеспечивая ровный торец без заусенцев.

Наденьте на концы шлангов штатные или новые хомуты (предпочтительней червячные или конусные типа "NORMA"), но не затягивайте их до окончательной проверки положения. Подсоедините шланги сначала к патрубкам подогревателя, затем к врезкам в магистрали двигателя, избегая перекручивания и натяга. Обеспечьте минимальный зазор 5 см от подвижных деталей, элементов выхлопной системы и острых кромок кузова.

Фиксация и контроль

Проверьте отсутствие перегибов: радиус изгиба шланга должен быть не менее 8 см.
Затяните хомуты ключом в последовательности "подогреватель → двигатель", смещая их на 1-2 см от края шланга.
Убедитесь, что шланги не контактируют с ремнями ГРМ/генератора, проводами датчиков и деталями подвески.

Параметр	Требование
Момент затяжки хомутов	1.5-2 Н·м (до прекращения подтеканий)
Рекомендуемый запас длины	3-5% от расстояния между точками крепления
Температурный класс шланга	не ниже -40°C...+120°C

После запуска двигателя прогрейте систему до рабочей температуры и обязательно проверьте герметичность соединений на всех этапах прогрева и остывания. При обнаружении протечек немедленно заглушите мотор, дождитесь падения давления в системе и подтяните хомуты. Игнорирование контрольной проверки может привести к перегреву двигателя.

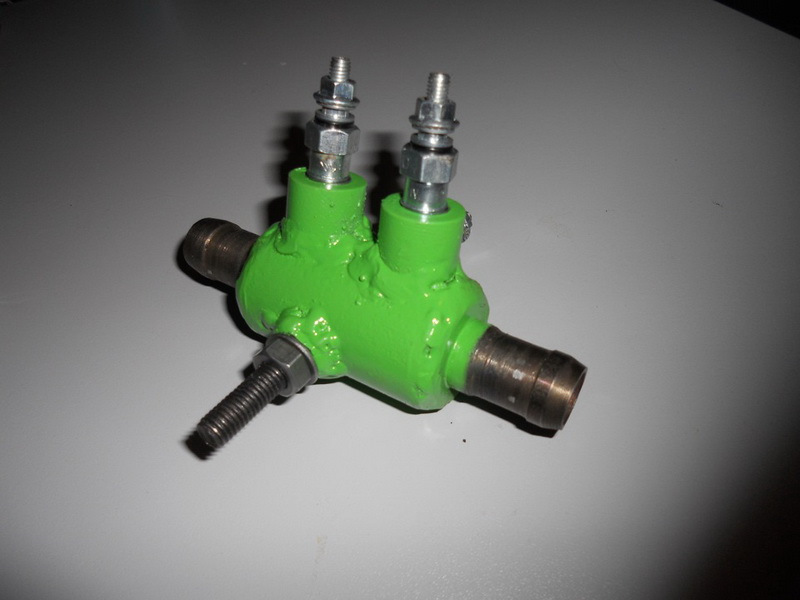

Фиксация корпуса нагревательного элемента

Надежная фиксация корпуса предпускового подогревателя – критически важный этап установки, напрямую влияющий на безопасность эксплуатации и долговечность устройства. Неправильное крепление может привести к вибрациям, повреждению патрубков или утечке охлаждающей жидкости.

Выбор места крепления определяется моделью подогревателя, компоновкой подкапотного пространства и длиной штатных проводов/трубок. Идеальное расположение – максимально близко к штатному контуру ОЖ, на ровной вертикальной или горизонтальной поверхности, обеспечивающей свободный доступ для обслуживания и исключающей контакт с подвижными деталями.

Методы крепления и ключевые этапы

Основные способы фиксации:

Скоба через резиновые демпферы: Штатный металлический хомут комплекта охватывает корпус и крепится болтами к кузову/раме через специальные втулки, гасящие вибрации.
Монтажная пластина: Корпус прикручивается к металлической пластине (часто входит в комплект), которая жестко фиксируется саморезами или болтами к выбранной точке.
Интегрированные крепежные уши: Некоторые модели имеют собственные монтажные проушины, через которые болтами соединяются с кузовом.

Последовательность действий при фиксации:

Подготовка поверхности: Тщательно очистите место установки от грязи, масла и ржавчины. При необходимости обезжирьте.
Разметка точек крепежа: Приложите подогреватель (или монтажную пластину/скобу) к выбранному месту. Отметьте центры отверстий под крепеж маркером или керном.
Сверление отверстий: Просверлите отверстия в кузове/раме сверлом соответствующего диаметра (указан в инструкции). Защитите кромки от коррозии герметиком или грунтом.
Установка демпферов (если предусмотрены): Вставьте резиновые втулки или прокладки в отверстия или на крепежные элементы.
Фиксация корпуса: Установите подогреватель в скобу/на пластину или приложите к кузову. Затяните все болты/саморезы с усилием, рекомендованным производителем. Избегайте перетягивания!
Проверка устойчивости: Убедитесь, что корпус закреплен жестко, не шатается и не касается соседних агрегатов. Проверьте зазоры на работающем двигателе.

Критическая ошибка	Последствие	Как избежать
Крепление на патрубки ОЖ	Деформация, разгерметизация, утечка	Фиксировать ТОЛЬКО корпус/скобу к неподвижной части авто
Отсутствие демпферов	Передача вибраций, ускоренный износ, шум	Обязательно использовать резиновые прокладки/втулки из комплекта
Недостаточная затяжка	Люфт, повреждение проводов/трубок, отрыв	Контролировать момент затяжки динамометрическим ключом
Контакт с выхлопной системой	Перегрев, расплавление корпуса/проводки	Обеспечить зазор не менее 10 см от горячих деталей

После фиксации корпуса обязательно убедитесь, что все электрические разъемы и шланги ОЖ могут быть подключены без натяжения и перегибов. Механическая часть установки должна быть завершена до начала работ с электрикой и системой охлаждения.

Подключение питающего кабеля к аккумулятору

Перед подключением убедитесь, что двигатель заглушен, а зажигание выключено. Наденьте защитные перчатки и очки, проверьте целостность кабеля и клемм. Очистите клеммы аккумулятора от окислов металлической щеткой.

Определите полярность проводов: красный кабель соответствует плюсовой клемме (+), черный – минусовой (-). При несоблюдении полярности возникнет короткое замыкание, повреждающее оборудование и электросистему автомобиля.

Порядок подключения

Ослабьте гайку на положительной клемме аккумулятора гаечным ключом
Наденьте клемму красного провода на болт "+" и надежно затяните крепление
Аналогично зафиксируйте клемму черного провода на "-" клемме
Убедитесь, что провода не контактируют с движущимися деталями или острыми кромками
Проверьте наличие в цепи предохранителя (обычно установлен возле аккумулятора)

Важно: При первом включении подогревателя проверьте отсутствие искрения, нагрева кабеля или запаха гари. Немедленно отключите питание при обнаружении неисправностей.

Прокладка и крепление электропроводки в подкапотном пространстве

Определите оптимальный маршрут прокладки кабеля от аккумулятора к блоку подогревателя, избегая зон с высокой температурой (выпускной коллектор, турбина) и подвижных элементов (рулевые тяги, вентилятор). Обязательно учитывайте естественную слабину проводов для компенсации вибрации кузова.

Используйте термостойкую гофрированную трубку или тканевую изоленту для защиты кабеля по всей длине. Закрепите проводку пластиковыми хомутами через каждые 15-20 см к штатным жгутам или неподвижным элементам кузова, исключая провисание и контакт с острыми кромками.

Ключевые этапы монтажа

Защита клемм: Наденьте термоусадочные трубки на места соединений
Подключение питания:
1. Красный провод (+) через предохранитель (15-20А) к плюсовой клемме АКБ
2. Черный провод (-) напрямую к минусовой клемме или кузову
Проверка: Убедитесь в отсутствии перегибов и расстоянии ≥10 см от горячих деталей

Материал	Назначение	Критичность
Гофротрубка	Защита от перетирания	Обязательно
Термостойкие хомуты	Фиксация проводки	Обязательно
Медные клеммы	Подключение к АКБ	Обязательно

После фиксации проводов обязательно проверьте работу подогревателя перед окончательной сборкой. Убедитесь, что проводка не касается вращающихся шкивов ГУР или генератора, а в местах прохода через перегородки установлены резиновые уплотнители.

Заправка системы охлаждающей жидкостью после монтажа

После завершения установки подогревателя и проверки герметичности всех соединений необходимо полностью заполнить систему охлаждения двигателя. Для этого откройте расширительный бачок и медленно заливайте рекомендованную производителем автомобиля охлаждающую жидкость (антифриз) до отметки "MAX" на холодном двигателе. Используйте только жидкость, соответствующую спецификациям вашего авто.

Для удаления воздушных пробок запустите двигатель без крышки расширительного бачка и дайте ему поработать на холостом ходу 5-10 минут. Периодически повышайте обороты до 2000-2500 об/мин на 10-15 секунд. При этом уровень жидкости в бачке будет падать – своевременно доливайте антифриз до требуемой отметки.

Ключевые этапы удаления воздуха

Прогрейте двигатель до рабочей температуры (включения вентилятора радиатора)
Аккуратно сожмите верхние патрубки радиатора и отопителя для вытеснения пузырей воздуха
Заглушите мотор, дайте полностью остыть (не менее 2 часов)

Повторно проверьте уровень в расширительном бачке после остывания двигателя. При необходимости долейте жидкость до середины между метками "MIN" и "MAX". Проведите контрольный запуск двигателя и осмотр мест установки подогревателя на предмет подтеков. Только убедившись в отсутствии протечек и стабильной температуре двигателя, эксплуатацию автомобиля можно возобновить.

Удаление воздушных пробок из контура охлаждения

Воздушные пробки в системе охлаждения возникают при установке предпускового подогревателя из-за нарушения герметичности контура и изменения его конфигурации. Воздух снижает эффективность теплообмена, вызывает локальный перегрев двигателя и может привести к некорректной работе термостата или датчиков температуры.

Для устранения воздушных карманов необходимо обеспечить циркуляцию охлаждающей жидкости через новый узел, принудительно вытесняя воздух из высоких точек системы. Обязательно проверьте уровень антифриза в расширительном бачке перед процедурой и после её завершения.

Методы удаления воздуха

Прогрев на холостом ходу:
- Запустите двигатель на 10-15 минут при 2000-2500 об/мин
- Поочередно сжимайте верхние патрубки радиатора и подогревателя
- Добавляйте антифриз при появлении пузырей в бачке
Использование вакуумного устройства:
- Подключите вакуумный насос к горловине расширительного бачка
- Создайте разрежение 0,5-0,7 бар на 10 минут
- Контролируйте подъём жидкости по прозрачной трубке

Признак пробки	Проверка	Решение
Холодные патрубки печки	Прогреть двигатель до рабочей температуры	Прокачка через штуцер термостата
Бульканье в радиаторе	Визуальный контроль при открытой крышке	Поднять перед авто на эстакаду

Важно: При работе с горячей системой используйте ветошь для защиты от ожогов. Все манипуляции с пробкой расширительного бачка выполняйте только на остывшем двигателе во избежание выброса кипящей жидкости под давлением.

Проверка герметичности всех соединений

После монтажа патрубков и фитингов подогревателя заполните систему охлаждающей жидкостью до рекомендуемого уровня. Убедитесь, что воздушные пробки устранены путём прокачки системы согласно инструкции к автомобилю. Запустите двигатель и дайте ему прогреться до рабочей температуры, чтобы активизировать циркуляцию жидкости.

Внимательно осмотрите все места соединений: входные и выходные штуцеры подогревателя, участки врезки в штатные патрубки системы охлаждения, хомуты и резьбовые фитинги. Особое внимание уделите зонам, где производился разрез заводских шлангов или установка тройников. Контролируйте состояние уплотнительных колец на разъёмных соединениях.

Методы выявления протечек

Используйте следующие способы для обнаружения утечек:

Визуальный контроль при работающем двигателе: ищите капли жидкости, мокрые потёки или характерные подтёки на патрубках и корпусе подогревателя.
Проверка на холодную: после остывания двигателя осмотрите соединения под давлением (не открывая расширительный бачок) – проявившиеся капли укажут на негерметичность.
Использование чистой салфетки: протрите места стыков белой безворсовой тканью – даже незначительные следы ОЖ будут заметны.

Обнаруженные протечки устраните незамедлительно: подтяните ослабленные хомуты (соблюдая момент затяжки), замените повреждённые уплотнения или деформированные патрубки. Повторную проверку выполняйте после каждого вмешательства. Убедитесь в отсутствии следов охлаждающей жидкости под автомобилем после завершения теста.

Контроль уровня жидкости и первичный запуск устройства

Проверка уровня охлаждающей жидкости обязательна перед включением подогревателя. Недостаточный объем приведет к перегреву элемента, повреждению помпы или разгерметизации контура. Убедитесь, что двигатель остыл до безопасной температуры перед открытием расширительного бачка.

Снимите крышку бачка и визуально оцените уровень относительно меток "MIN" и "MAX". При необходимости долейте рекомендованную производителем авто жидкость до отметки "MAX". Замените крышку, обеспечив плотную фиксацию во избежание утечек при работе устройства.

Процедура первичного запуска

Убедитесь в отсутствии утечек в местах врезки подогревателя и герметичности хомутов
Подключите устройство к сети 220В через штатный кабель с заземленной розеткой
Активируйте питание на панели управления подогревателя или пульте ДУ

При первом запуске возможны воздушные пробки. Контролируйте работу по звуку циркуляционной помпы и равномерному нагреву патрубков. Отключите устройство при появлении:

Посторонних шумов (стук, гул)
Парения или подтеков жидкости
Отсутствия тепла на выходных шлангах через 10-15 минут

Настройка дополнительных функций: таймер и термостат

Активация таймера позволяет запрограммировать автоматическое включение подогревателя в заданное время суток, например, за час до планируемой поездки. Настройка термостата обеспечивает поддержание оптимальной температуры охлаждающей жидкости, предотвращая перегрев и избыточное энергопотребление.

Перед программированием убедитесь в стабильном напряжении бортовой сети и корректной работе основного блока управления. Используйте только штатный пульт ДУ или кнопки на корпусе устройства для ввода параметров.

Алгоритм конфигурации функций

Программирование таймера:

Нажмите кнопку «Timer» на пульте управления, дождитесь мигания индикатора часов
Кнопками «+»/«-» установите час включения (24-часовой формат)
Нажмите «Set», перейдите к настройке минут, повторите регулировку
Для ежедневного повтора удерживайте «Mode» 3 секунды до сигнала

Калибровка термостата:

Параметр	Диапазон (°C)	Рекомендуемое значение
Температура включения	от -20 до +5	-10°C (для умеренного климата)
Температура отключения	от +60 до +85	+75°C (стандарт для большинства ДВС)

Удерживайте кнопку «Thermo» до перехода в режим настройки
Кнопками регулировки задайте порог включения, подтвердите «OK»
Аналогично установите верхний температурный лимит отключения

После завершения настроек выполните тестовый запуск для проверки реакции системы на установленные параметры. При сбоях сбросьте настройки кнопкой «Reset» согласно мануалу конкретной модели.

Сезон	Обслуживание
Перед зимой	Промывка теплообменника, проверка сопротивления нагревателя (должно быть 50-70 Ом)
После зимы	Очистка клемм от коррозии, обработка разъемов водоотталкивающим спреем
