Все о параметрах подшипников SKF

Статья обновлена: 18.08.2025

Подшипники SKF являются синонимом надежности, долговечности и инженерного совершенства в промышленности. Компания, основанная в 1907 году, задает глобальные стандарты качества, предлагая решения для самых требовательных применений.

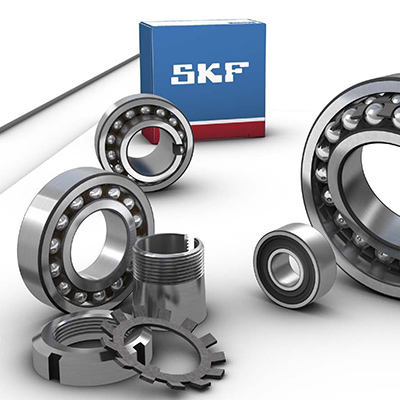

Продукция SKF охватывает все типы подшипников: шариковые, роликовые, конические, упорные и специальные конструкции. Каждое изделие проектируется с учетом экстремальных нагрузок, скоростей и условий эксплуатации.

В статье подробно рассмотрены ключевые характеристики: классы точности, динамическая и статическая грузоподъемность, допустимые скорости вращения. Особое внимание уделено уникальным технологиям SKF: защитным покрытиям, термостабилизации и запатентованным системам смазки.

Отличительные особенности продукции SKF – применение высоколегированных сталей, роботизированная сборка и 100% контроль на всех этапах производства. Эти факторы обеспечивают беспрецедентный ресурс даже при критических нагрузках.

Понимание технических нюансов подшипников SKF позволяет оптимально подбирать узлы для конкретных задач, минимизировать простои и снижать совокупную стоимость владения оборудованием.

Эксплуатационные характеристики: нагрузки и скорости

Подшипники SKF рассчитываются на восприятие различных типов нагрузок: радиальных, осевых и комбинированных. Допустимая статическая нагрузка (C0) определяет предельное усилие, которое может выдержать неподвижный узел без недопустимой пластической деформации тел качения и дорожек. Динамическая грузоподъемность (C) указывает эквивалентную нагрузку, при которой подшипник теоретически достигнет расчетного срока службы в 1 миллион оборотов.

Максимально допустимая скорость вращения ограничивается тепловыделением, вибрациями и смазочными возможностями конструкции. На практике она зависит от типа подшипника (шариковый, роликовый), системы смазки (консистентная, масляная), точности изготовления и условий охлаждения. Превышение рекомендованных скоростей ведет к перегреву, деградации смазки и преждевременному выходу из строя.

Ключевые взаимосвязи

Ключевые взаимосвязи

При выборе подшипника учитывают:

  • Эквивалентная динамическая нагрузка (P): Рассчитывается по формулам SKF с учетом комбинации сил Fr (радиальная) и Fa (осевая) и коэффициентов X, Y.
  • Расчетный срок службы (L10): Определяется как L10 = (C/P)p, где p=3 для шариковых, p=10/3 для роликовых подшипников.
  • Термическая скорость (ntg): Максимальная скорость при эффективном отводе тепла.
  • Ограничивающая скорость (nlim): Механический предел, зависящий от материалов и конструкции сепаратора.
Тип подшипника Нагрузочная способность Скоростные возможности
Шариковые радиальные Умеренные радиальные и осевые нагрузки Высокие (оптимальны для скоростных узлов)
Роликовые цилиндрические Высокие радиальные нагрузки Средние/Высокие (зависит от серии)
Конические роликовые Комбинированные нагрузки Средние (ниже шариковых из-за контакта линия-линия)
Упорные шариковые Чисто осевые нагрузки Низкие/Средние

Важно: Фактические эксплуатационные параметры могут отличаться от каталожных из-за монтажа, смазки, температуры и вибраций. Для экстремальных условий SKF предоставляет специализированные расчеты и рекомендации.

Система маркировки подшипников для расшифровки

Система маркировки подшипников для расшифровки

Маркировка подшипников SKF представляет собой комбинацию букв и цифр, нанесенную на торец кольца, которая содержит всю необходимую информацию о типе, размерах, классе точности и конструктивных особенностях изделия. Основное обозначение подшипника обычно состоит из базового кода, определяющего серию и диаметр отверстия, а также дополнительных символов, указывающих на модификации.

Базовый код включает в себя серию ширины (или высоты) и диаметра, тип подшипника и диаметр отверстия. Дополнительные символы могут располагаться как перед основным обозначением (префиксы), так и после него (суффиксы), и они обозначают класс точности, внутренний зазор, тип сепаратора, материал, уплотнения и другие параметры.

Структура основного обозначения

Структура основного обозначения

Позиция в кодеОписаниеПримеры
Первая цифра/букваТип подшипника6 (радиальный шариковый), 7 (упорно-радиальный шариковый)
Вторая цифраСерия ширины/диаметра2 (легкая серия), 3 (средняя серия)
Третья и четвертая цифрыДиаметр отверстия (×5 мм для кодов 04-96)04 (20 мм), 12 (60 мм)

Дополнительные символы (префиксы и суффиксы)

Префиксы указывают на особенности конструкции или компоненты, а суффиксы – на модификации и технические параметры:

  • Префиксы:
    • K: Коническое отверстие (1:12)
    • W: Нержавеющая сталь
  • Суффиксы:
    • 2RS1: Двустороннее уплотнение (NBR)
    • C3: Радиальный зазор больше нормального
    • P6: Класс точности ISO 6
    • TN9: Полиамидный сепаратор

Особые случаи маркировки

  1. Диаметры отверстия ≥500 мм обозначаются дробью (напр., 62/500)
  2. Класс точности 0 (нормальный) не указывается в маркировке
  3. Буква E в суффиксе (напр., 22208 E) – оптимизированная конструкция

Пример расшифровки: 6308-2Z/C3 – радиальный шариковый подшипник (6) средней серии (3) с отверстием 40 мм (08×5), двухсторонним металлическим экраном (2Z) и увеличенным зазором (C3).

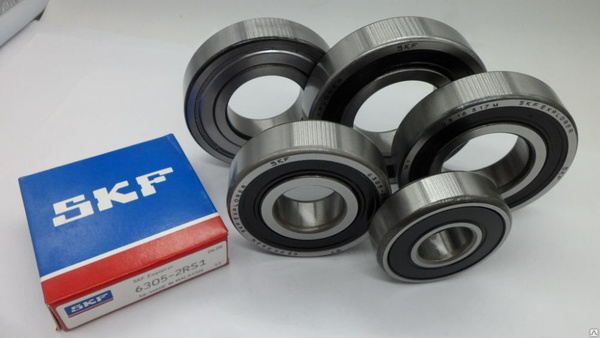

Защитные решения: уплотнения и крышки

Защитные решения: уплотнения и крышки

Уплотнения и крышки критически важны для предотвращения попадания загрязнений (пыль, влага, абразивы) в подшипниковый узел и утечки смазочных материалов. Эффективная защита напрямую влияет на срок службы подшипника, снижает требования к обслуживанию и повышает надежность оборудования в различных условиях эксплуатации.

SKF предлагает комплексные решения, адаптированные к специфике применения: от стандартных промышленных установок до экстремальных сред. Конструкции разработаны для минимизации трения, оптимизации теплового режима и сохранения смазочных свойств на протяжении всего ресурса подшипника.

Типы защитных элементов

Типы защитных элементов

Контактные уплотнения:

  • Материалы: NBR, FKM, полиуретан, PTFE
  • Особенности: Прямой контакт с поверхностью вала обеспечивает максимальную герметичность
  • Примеры:
    • RSH - однорядные с литой резиной
    • RSL - с дополнительной защитной кромкой
    • DuraSeal - повышенная износостойкость

Бесконтактные уплотнения:

  • Принцип действия: Лабиринтные каналы создают барьер без трения
  • Преимущества: Нулевой износ, подходят для высоких скоростей
  • Серии: V-образные уплотнения (V-ring), лабиринтные узлы LabySeal

Защитные крышки:

  • Типы: Стальные штампованные (Z, RZ), механически обработанные
  • Функции: Защита от крупных частиц, сохранение смазки
  • Монтаж: С защелкиванием, винтовой фиксацией или посадкой с натягом
Параметр Контактные уплотнения Бесконтактные уплотнения Крышки
Степень защиты Очень высокая Средняя-высокая Базовая
Влияние на трение Заметное Минимальное Отсутствует
Температурный диапазон -40°C до +200°C -50°C до +300°C -30°C до +150°C
Типовые применения Строительная техника, пищевая промышленность Электродвигатели, редукторы Вентиляторы, конвейеры

Инновационные технологии: SKF WaveSeal с волнообразной контактной поверхностью для снижения трения на 30%, комбинированные решения Taconite Seal для горнодобывающей техники, уплотнения с дренажными канавками для влажных сред. Для агрессивных сред применяются материалы с химической стойкостью: FKM для масел и растворителей, PTFE для кислот и щелочей.

При выборе учитывают: осевое/радиальное биение, вибрации, частоту вращения, совместимость со смазками. SKF предоставляет инженерные расчеты и рекомендации по установке уплотнений с оптимальным поджатием и тепловым зазором.

Специальные материалы и покрытия SKF

SKF применяет инновационные материалы для улучшения эксплуатационных свойств подшипников в экстремальных условиях. Основной акцент делается на повышении износостойкости, коррозионной стойкости и долговечности компонентов при работе под высокими нагрузками или в агрессивных средах.

Использование специализированных сталей и поверхностных обработок позволяет решать проблемы, недоступные стандартным решениям. Например, подшипники из стали SKF NitroMax с высоким содержанием азота демонстрируют превосходную сопротивляемость усталости и коррозии.

Ключевые технологии материалов

Ключевые технологии материалов

  • Сталь SKF Explorer: Оптимизированная микрочистота и структура для повышенной усталостной прочности
  • Керамические гибриды: Керамические шарики (Si3N4) в сочетании со стальными кольцами снижают трение и вес
  • Нержавеющие стали: Марки Corrosion Resistant Steel (CRS) для пищевой и химической промышленности

Функциональные покрытия

Покрытие Состав Преимущества
NoWear Твердый углеродный слой (DLC) Снижение трения до 50%, стойкость к задирам
ORBIT Полимерное покрытие тефлонового типа Защита от коррозии при транспортировке и хранении
INSOCOAT Оксид алюминия (Al2O3) Электроизоляция до 3000 В постоянного тока
  1. Термообработка: Технологии TF (Through Hardening) и SH (Surface Hardening) для контроля деформации
  2. Адаптация к средам: Материалы для температур от -150°C до +350°C и вакуумных применений
  3. Экологичность: Смазочные покрытия Foodline с пищевым допуском NSF H1

Методы подбора подшипников SKF по типоразмерам

Основой выбора служит система обозначений SKF, где базовый номер (например, 6204) кодирует габариты и тип конструкции. Первая цифра указывает серию ширины/высоты, вторая – серию диаметров, последующие две – внутренний диаметр в мм (умножение на 5 для размеров ≥20 мм). Дополнительные суффиксы обозначают модификации.

Ключевые геометрические параметры для сопоставления: внутренний диаметр (d), внешний диаметр (D), ширина (B) или высота (T). Эти значения строго стандартизированы по ISO 15 (метрические подшипники) и ISO 355 (конические роликоподшипники). Точные данные содержатся в каталогах SKF или онлайн-базах.

Основные подходы к подбору

Основные подходы к подбору

  1. Прямое соответствие по номеру
    Используется при замене существующего подшипника SKF. Достаточно идентифицировать маркировку на корпусе или в документации.
  2. Подбор по габаритным размерам
    При известных d, D и B:
    • Определите серию диаметров (вторая цифра номера) по соотношению D/d
    • Выберите серию ширины (первая цифра) по B/(D-d)
    • Рассчитайте код диаметра отверстия: для d≥20 мм разделите d на 5
  3. Кросс-референс аналогов
    При замене подшипников других брендов используйте таблицы эквивалентов. Пример соответствий:
    Типоразмер SKFFAGNSKNTN
    6204-2RS16204.2RSR6204DDU6204LLU
    3220832208A3220832208
  4. Использование цифровых инструментов
    Применяйте:
    • Онлайн-калькуляторы SKF на официальном сайте
    • Мобильное приложение SKF Bearing Assist с распознаванием маркировки
    • Базы данных в CAD-системах с библиотеками 3D-моделей

Всегда проверяйте совместимость суффиксов, указывающих на конструктивные особенности (напр., C3 – увеличенный зазор, 2RS1 – двухстороннее уплотнение). При отсутствии полного аналога по размерам консультируйтесь с инженерами SKF для подбора альтернатив с учетом динамической нагрузки и скоростных характеристик.

Особенности монтажа и обслуживания

Особенности монтажа и обслуживания

Правильный монтаж подшипников SKF напрямую влияет на их долговечность и производительность. Использование специализированного инструмента SKF (съемники, нагреватели, индукторы) минимизирует риск повреждения колец и тел качения при установке. Крайне важно избегать ударных нагрузок на кольца – передача усилия должна осуществляться исключительно через монтируемое кольцо. Контроль соосности валов и посадочных мест, а также соблюдение заданных температурных режимов нагрева (обычно не превышающих +120°C) являются критическими факторами.

Предварительная смазка компонентов необходима перед установкой, при этом тип и количество смазочного материала должны строго соответствовать рекомендациям SKF для конкретного подшипника и условий эксплуатации. Тщательная очистка посадочных поверхностей вала и корпуса от загрязнений и следов коррозии обязательна – малейшие частицы абразива способны вызвать преждевременный износ. Проверка зазоров (радиального, осевого) после монтажа гарантирует корректную работу узла.

Ключевые аспекты обслуживания

Ключевые аспекты обслуживания

  • Мониторинг состояния: Регулярный контроль температуры, уровня вибрации и акустических шумов позволяет выявить ранние признаки износа или повреждений (задиры, усталость материала, загрязнение смазки).
  • Смазочный режим:
    • Использование только рекомендованных SKF смазок (обозначения в каталогах).
    • Строгое соблюдение интервалов пополнения смазки и полной замены.
    • Контроль чистоты смазки – предотвращение попадания влаги, пыли, стружки.
  • Техническое обслуживание: Периодическая проверка крепежных элементов натяга, состояния уплотнений (замена при износе или повреждении), контроль герметичности узла.
  • Демонтаж: Выполняется с применением съемников SKF, исключающих деформацию колец. Последующая очистка и инспекция демонтированного подшипника помогают определить причину выхода из строя.

Соблюдение регламентов обслуживания, разработанных SKF, и использование оригинальных смазочных материалов существенно продлевают ресурс подшипников, снижают риск незапланированных простоев и обеспечивают надежную работу оборудования в течение всего расчетного срока службы.

Список источников

Список источников

При подготовке материалов использовались авторитетные технические ресурсы и документация, обеспечивающие достоверность информации о продукции SKF.

Основное внимание уделялось специализированным инженерным изданиям и официальным материалам производителя для точного описания характеристик подшипников.

  • Официальный каталог продукции SKF на русском языке
  • Технические руководства по монтажу и обслуживанию подшипников SKF
  • Инженерные справочники по подбору подшипниковых узлов
  • Публикации в отраслевом журнале «Подшипниковая техника»
  • Материалы учебного центра SKF по диагностике оборудования
  • Сравнительные анализы характеристик подшипников в машиностроении
  • ГОСТы и международные стандарты ISO для подшипников качения
  • Технические отчеты по испытаниям на долговечность подшипников SKF
