Замена катализатора и сажевого фильтра Hyundai Santa Fe - особенности

Статья обновлена: 18.08.2025

Каталитический нейтрализатор и сажевый фильтр – ключевые компоненты системы очистки выхлопных газов Hyundai Santa Fe.

Они обеспечивают экологическую безопасность автомобиля, снижая токсичность выбросов и задерживая вредные частицы.

Со временем эти элементы подвержены износу, механическим повреждениям или засорению, что приводит к потере мощности, увеличению расхода топлива и срабатыванию сигнальных ламп на приборной панели.

Своевременная диагностика и профессиональная замена критически важны для восстановления штатной работы двигателя и соответствия экологическим стандартам.

Диагностика ошибок сажевого фильтра двигателя

Основным индикатором неисправности сажевого фильтра (DPF) на Hyundai Santa Fe является активация лампы Check Engine или специализированного символа DPF на приборной панели. Для точного определения проблемы требуется компьютерная диагностика через разъём OBD-II с использованием специализированного сканера, способного считывать коды ошибок системы очистки выхлопных газов.

Коды ошибок связаны с превышением допустимого уровня сажевых частиц, сбоями в процессе регенерации или неисправностями датчиков дифференциального давления, температуры выхлопных газов или расходомера воздуха. Ошибочная интерпретация кодов без проверки смежных систем приводит к некорректному ремонту.

Ключевые этапы диагностики

Считывание кодов неисправностей: Определение конкретных ошибок из памяти ЭБУ (например, P2002, P2463, P2459).
Анализ параметров в реальном времени:
- Разница давлений до и после DPF (норма: 10-20 hPa на холостом ходу, рост до 200-300 hPa под нагрузкой).
- Температура выхлопа до турбины, перед DPF и после катализатора.
- Уровень заполнения сажей (%) по данным ЭБУ.
- Количество завершённых/прерванных регенераций.

Проверка датчиков и компонентов:

Компонент	Метод проверки
Датчик дифференциального давления	Замер сопротивления, проверка целостности трубок на засор
Датчики температуры выхлопа	Сравнение показаний с эталонными при разных режимах работы
Клапан EGR	Тест на заклинивание, загрязнение
Топливные форсунки	Анализ баланса цилиндров, проверка распыла

Оценка условий для регенерации: Состояние моторного масла (зольность), уровень топлива в баке (менее 15% может блокировать процесс), частые поездки на короткие дистанции.

После устранения выявленных неполадок обязательна принудительная регенерация через сервисное ПО. Если процедура не снижает уровень сажевых отложений или ошибки возвращаются – диагностируется критический засор или механическое разрушение фильтра, требующее замены DPF. Повторяющиеся сбои регенерации указывают на скрытые проблемы топливной системы или управления двигателем.

Как определить забитый катализатор без оборудования

Первый явный признак – заметное снижение мощности двигателя. Автомобиль тяжело набирает скорость, особенно при подъеме или с нагрузкой, ощущается "тупость" педали газа. Двигатель может глохнуть на холостых оборотах или работать с плавающими оборотами.

Второй тревожный симптом – изменение звука выхлопа и запаха газов. Выхлопная система издает глухой, "задушенный" звук, а из трубы может валить густой запах сероводорода (тухлых яиц) из-за невозможности катализатора окислять сернистые соединения.

Другие способы проверки

Прогрев и тактильный тест:

Заведите холодный двигатель и прогрейте его 10-15 минут.
Аккуратно коснитесь рукой корпуса катализатора (осторожно – горячо!).
Равномерный нагрев по всей поверхности – норма. Сильный перегрев центральной части или холодные края указывают на засор.

Тест на разрежение:

Запустите двигатель на холостых оборотах.
Плотно закройте ладонью выхлопную трубу на 10-15 секунд.
Исправная система создаст устойчивое давление. Если двигатель глохнет сразу или ладонь не "отталкивает" – катализатор забит.

Симптом	Причина
Резкое повышение расхода топлива	ЭБУ обогащает смесь для преодоления противодавления
Хлопки в выхлопной системе	Скопление несгоревшего топлива в коллекторе

Важно: Эти методы дают предварительную оценку. Точный диагноз требует демонтажа узла или компьютерной диагностики для проверки датчиков кислорода.

Сравнение оригинальных и универсальных катализаторов

Оригинальные катализаторы производятся по спецификациям Hyundai, гарантируя полное соответствие двигателю конкретной модели Santa Fe по геометрии, пропускной способности и химическому составу наполнителя. Они проходят многоступенчатые испытания на виброустойчивость, температурные перегрузки и эффективность нейтрализации CO/CH/NOx.

Универсальные аналоги создаются сторонними производителями без привязки к конкретному автомобилю, предлагая упрощённую конструкцию с обобщёнными параметрами. Их установка требует индивидуальной подгонки креплений и магистралей выпускной системы, а состав каталитического слоя часто отличается от заводского.

Ключевые отличия

Критерий	Оригинал	Универсал
Совместимость	Полное соответствие VIN	Подбор по габаритам/мощности
Ресурс	80-120 тыс. км	40-70 тыс. км
Экологические нормы	Сертифицирован по Euro 5/6	Частичное соответствие

Преимущества оригинальных решений:

Автоматическое распознание блоком управления
Сохранение заводской гарантии на силовой агрегат
Точное расположение кислородных датчиков

Риски универсальных катализаторов:

Активация ошибок P0420/P0430 из-за различий в составе
Вибрации креплений при некорректной установке
Преждевременный износ вследствие перегрева

Важно: Универсальные аналоги требуют перепрошивки ЭБУ в 60% случаев для коррекции лямбда-коррекции, что увеличивает итоговую стоимость работ.

Прямая замена катализатора на пламегаситель

Прямая замена катализатора на пламегаситель предполагает физическое удаление отработавшего каталитического нейтрализатора и установку на его место стронгера – металлической перфорированной вставки в корпусе. Пламегаситель выполняет только функцию гашения звуковых колебаний и температурных нагрузок, не обеспечивая очистку выхлопных газов от вредных примесей. Данный метод применяется как бюджетная альтернатива дорогостоящему оригинальному катализатору.

На Hyundai Santa Fe установка пламегасителя требует точного соответствия геометрии штатному катализатору для беспроблемной интеграции в выхлопной тракт. Обязательным этапом является последующая программная адаптация ЭБУ двигателя для предотвращения ошибок (например, P0420) из-за отсутствия каталитического покрытия. Без корректировки электроники возможны переход в аварийный режим, повышенный расход топлива и постоянное свечение индикатора Check Engine.

Ключевые аспекты замены

Этап работ	Описание	Особенности для Santa Fe
Подбор пламегасителя	Используются нержавеющие модели с двухслойным корпусом	Требуется точное соответствие диаметру труб и креплениям
Монтаж	Вырез катализатора болгаркой, вварка пламегасителя аргоном	Обязательная проверка герметичности стыков
Программное отключение	Корректировка прошивки ЭБУ или установка механической обманки	Рекомендуется калибровка лямбда-зондов

Эксплуатационные последствия:

Увеличение громкости выхлопа на низких оборотах
Риск повреждения резонатора из-за повышенных температур
Несоответствие экологическим стандартам Евро-4/5

Юридические ограничения: Установка пламегасителя вместо катализатора запрещена в странах ЕС и может вызвать проблемы при прохождении ТО в регионах с жестким экоконтролем. Для сохранения легальности требуется монтаж спортивного катализатора, совмещающего функции пламегасителя и нейтрализатора.

Стоимость новых катализаторов для Hyundai Santa Fe разных лет

Цена нового катализатора напрямую зависит от года выпуска автомобиля, типа двигателя (бензин/дизель) и происхождения детали (оригинал или аналог). Для дизельных версий стоимость дополнительно увеличивается из-за интеграции сажевого фильтра (DPF), который конструктивно объединён с каталитическим нейтрализатором.

Ориентировочные цены актуальны для рынка РФ в 2023-2024 годах и могут колебаться в зависимости от региона, курса валют и поставщика. Стоимость оригинальных запчастей в 1.5-3 раза превышает цену качественных аналогов от проверенных производителей.

Поколение / Годы	Двигатель	Оригинал (тыс. руб.)	Аналог (тыс. руб.)
SM (до 2012)	Бензин 2.4L/2.7L	85-140	35-65
SM (до 2012)	Дизель 2.2L	130-220	50-95
DM (2013-2018)	Бензин 2.4L/3.3L	95-160	45-75
DM (2013-2018)	Дизель 2.2L	150-290	60-130
TM (2019-н.в.)	Бензин 2.4L/2.5L	110-190	55-90
TM (2019-н.в.)	Дизель 2.2L	170-320	75-155

Важные нюансы:

Для дизельных модификаций обязательна замена катализатора в сборе с DPF
В цену не входят работы по демонтажу/установке (от 5 000 до 15 000 руб.)
Сертифицированные аналоги включают бренды: Bosal, Walker, Dinex, JP Group

Технология демонтажа выхлопной системы Hyundai Santa Fe

Перед началом работ убедитесь, что выхлопная система полностью остыла во избежание ожогов. Автомобиль должен быть поднят на подъемнике или установлен на эстакаде для обеспечения свободного доступа к нижней части кузова. Подготовьте необходимый инструмент: набор головок, воротки, трещотку, проникающую смазку WD-40, молоток и защитные перчатки.

Особое внимание уделите крепежным элементам, особенно в местах соединения с турбиной и подвесными опорами. Болты и гайки часто прикипают из-за высокотемпературного воздействия, поэтому предварительная обработка проникающей смазкой обязательна. Проверьте состояние резиновых подвесов – при их разрушении потребуется замена.

Пошаговый порядок демонтажа

Отсоединение датчиков:
- Отключите разъемы лямбда-зондов (до и после катализатора)
- Снимите датчик температуры сажевого фильтра (при наличии)
Демонтаж креплений:
1. Ослабьте хомут соединения приемной трубы с выпускным коллектором
2. Открутите болты фланца турбина-катализатор (2-4 шт.)
3. Срежьте/открутите крепления кронштейнов к кузову

Снятие узлов:

Элемент	Тип крепления	Инструмент
Катализатор/сажевый фильтр	Фланцевое (4 болта)	Головка 13-14 мм
Резонатор	Хомут соединения	Трещотка + 10 мм
Глушитель	Эластичные подвесы	Плоскогубцы

При демонтаже катализатора/сажевого фильтра поддерживайте узел снизу – его вес достигает 5-8 кг. Избегайте резких ударов по керамическим элементам. После извлечения осмотрите посадочные поверхности выпускного коллектора и труб на предмет деформаций – это критично для герметичности при установке новой системы.

Особенности крепления катализаторов на бензиновых версиях

Крепление каталитического нейтрализатора на бензиновых Hyundai Santa Fe реализовано через фланцевые соединения в комбинации с эластичными подвесами. Передняя часть узла жестко фиксируется к выпускному коллектору или турбине болтовым стыком с терморасширяющимися прокладками, исключающими утечки выхлопных газов при нагреве. Задний фланец соединяется с приемной трубой глушителя через компенсатор, поглощающий вибрации двигателя.

Дополнительную стабилизацию обеспечивают подвесы из термостойкой резины с кронштейнами, закрепленными на днище кузова. Количество точек подвеса варьируется: двухлитровые GDI-двигатели обычно имеют 2 опоры, тогда как 3.5-литровые V6 оснащаются тремя подвесами из-за увеличенной массы узла. Крепежные болты фланцев выполняются из легированной стали с защитным покрытием, но подвержены интенсивной коррозии.

Ключевые технические нюансы

При замене критически важно учитывать:

Специфика доступа – для демонтажа крепежа V6 требуется снятие защиты картера
Температурное расширение – болты фланцев следует затягивать только на холодной системе с моментом 40-45 Нм
Ориентация прокладок – термореактивные уплотнения устанавливаются металлической кромкой в сторону катализатора

Распространенные проблемы включают прикипание фланцевых болтов из-за коррозии и разрушение резиновых подвесов от перегрева. Для профилактики рекомендуется обрабатывать резьбовые соединения медной смазкой при сборке и контролировать отсутствие контакта катализатора с кузовными элементами.

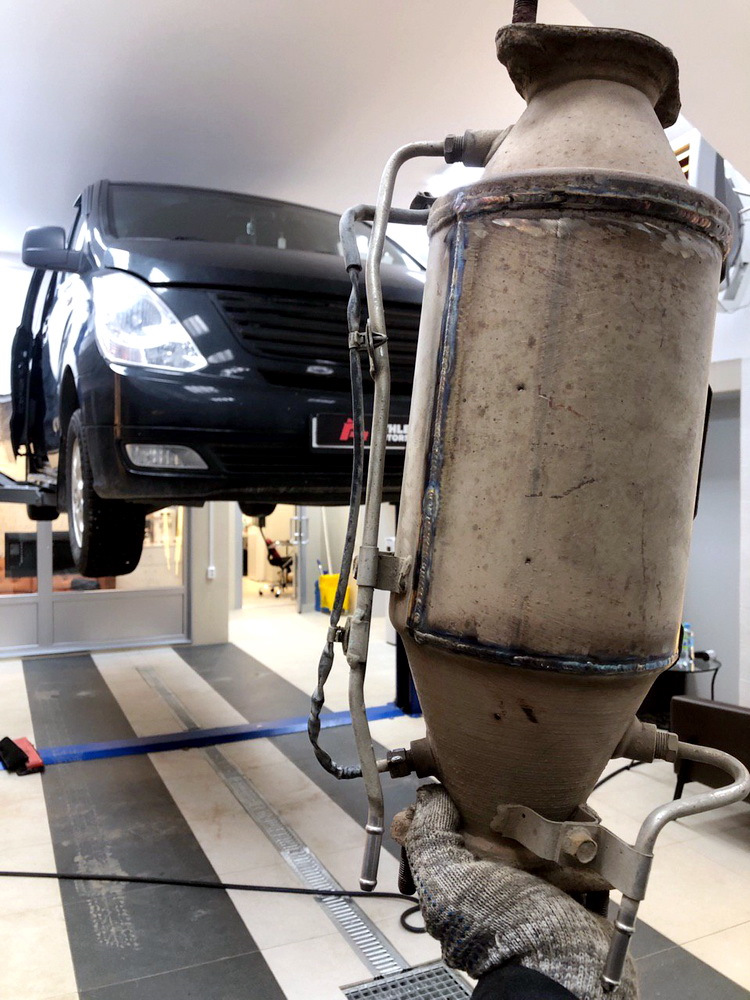

Снятие сажевого фильтра у дизельных модификаций

Процесс демонтажа сажевого фильтра (DPF) на Hyundai Santa Fe с дизельным двигателем требует технической подготовки и специализированного оборудования. Основная сложность заключается в расположении узла – он интегрирован в выпускную систему непосредственно за турбиной, часто объединён с каталитическим нейтрализатором в единый блок. Необходим полный доступ к днищу автомобиля с использованием подъёмника или эстакады.

Перед началом работ обязательна диагностика состояния датчиков дифференциального давления, температуры и лямбда-зондов. Нарушение их целостности или некорректные показания приведут к ошибкам двигателя после удаления DPF. Рекомендуется фиксация положения всех сенсоров и разъёмов фотографированием для последующего восстановления схемы подключения.

Этапы демонтажа

Прогрейте двигатель до рабочей температуры для снижения усилия при откручивании крепежа.
Отсоедините клеммы АКБ и снимите защиту двигателя/картера.
Демонтируйте компоненты, ограничивающие доступ:
- Теплоизоляционные экраны выпускного коллектора
- Кислородные датчики (передний и задний)
- Трубки подачи AdBlue (для моделей с системой SCR)
Ослабьте хомуты крепления гофры и промежуточных труб.
Открутите болты фланца турбины и опорные кронштейны блока DPF/катализатора.
Аккуратно извлеките сборку вниз, избегая деформации сопрягаемых элементов.

Критические моменты: Прикипевшие болты фланца требуют обработки проникающей смазкой за несколько часов до работ. Используйте только шестигранные головки – крепеж склонен к срыву граней. После снятия обязательна заглушка магистралей AdBlue и установка пламегасителя или прямой трубы вместо DPF-блока.

Компонент	Тип крепления	Рекомендуемый инструмент
Фланец турбины	M10-M12 (4-6 болтов)	Динамический ключ с удлинителем
Кронштейны	M8 (2-4 болта)	Трещоточный ключ + головка
Датчики	Резьбовое (22 мм)	Спецключ для лямбда-зондов

Адаптация нового катализатора после замены

После установки нового каталитического нейтрализатора или сажевого фильтра на Hyundai Santa Fe требуется выполнить электронную адаптацию системы управления двигателем. Эта процедура необходима для синхронизации параметров ЭБУ с характеристиками нового компонента. Без корректной адаптации электронный блок может некорректно интерпретировать данные от кислородных датчиков, что приведет к нарушениям в работе силового агрегата.

Отсутствие адаптации провоцирует сохранение ошибок в памяти ЭБУ (P0420, P2002 и др.), постоянное горение индикатора Check Engine, повышенный расход топлива и риск перехода двигателя в аварийный режим. В дизельных модификациях дополнительно нарушаются циклы регенерации сажевого фильтра.

Этапы процедуры адаптации

Основная последовательность действий с использованием диагностического оборудования:

Прогрев двигателя до рабочей температуры (80-90°C)
Подключение диагностического сканера к разъему OBD-II
Сброс существующих ошибок и адаптационных значений
Активация процедуры обучения в разделе "Catalyst/Sensor Adaptation"
Выполнение автоматических тестов холостого хода (2-3 цикла по 3 минуты)
Контрольные поездки в различных режимах:
- Разгон до 70 км/ч с постоянными оборотами 2500-3000 об/мин
- Движение на скорости 40-50 км/ч с плавными торможениями

Параметр	Катализатор (бензин)	Сажевый фильтр (дизель)
Время адаптации	20-40 минут	40-60 минут
Ключевые операции	Калибровка лямбда-зондов	Сброс счетчика золы, инициализация ДВР
Специфика Santa Fe	Требуется обучение модуля ECM	Обязательная регенерация DPF

Критические требования: использование оригинального ПО GDS (Hyundai) или мультимарочных сканеров с поддержкой протокола KWPD2000. После процедуры обязательна проверка текущих параметров: значения Catalyst Efficiency должны составлять 95-99%, а Particulate Filter Load – не более 5%.

Важно: при замене катализатора на пламегаситель или универсальный аналог требуется программное отключение датчиков кислорода через перепрошивку ЭБУ, так как стандартная адаптация в этом случае невозможна.

Чистка сажевого фильтра профессиональными средствами

Профессиональная чистка сажевого фильтра на Hyundai Santa Fe – это технологичная альтернатива замене, направленная на восстановление пропускной способности и регенерационных свойств узла. Процедура предполагает использование специальных химических реагентов и оборудования для растворения и выжигания твердых сажевых отложений без демонтажа или с частичным снятием элемента.

Методика эффективна при умеренном засорении, когда фильтр сохраняет структурную целостность, но утратил функциональность из-за накопления несгоревших частиц. Она требует точной диагностики степени загрязнения и исключения сопутствующих неисправностей двигателя (например, проблем с топливной системой или EGR).

Методы и этапы профессиональной чистки

Основные технологии очистки включают:

Ультразвуковая обработка: Фильтр демонтируется и погружается в ванну с моющим раствором. Ультразвуковые волны разрушают сажевые отложения на микроуровне.
Гидродинамическая промывка: Через снятый фильтр под высоким давлением прокачивается моющая химия, вымывающая сажу из сот.
Пиролиз в печи: Фильтр нагревается в специальной камере до 600°C, что приводит к выгоранию сажи без повреждения керамики.
Онлайн-химчистка: Жидкий реагент вводится через датчик давления в фильтр при работающем двигателе. Средство растворяет сажу, которая затем дожигается при принудительной регенерации.

Типовые этапы работ:

Компьютерная диагностика для определения уровня засорения.
Демонтаж фильтра (кроме онлайн-метода) и механическая продувка.
Обработка выбранным способом с применением спецоборудования.
Промывка и просушка (для ультразвука/гидропромывки).
Установка на авто, сброс ошибок ECU и тестовая регенерация.

Преимущества	Недостатки
Экономия до 60% стоимости нового фильтра	Неэффективна при разрушении керамики
Сохранение заводной детали	Требует точной диагностики причины засора
Экологичность (утилизация не нужна)	Риск повреждения при агрессивной чистке

Важно: Результативность чистки напрямую зависит от соблюдения технологии и качества реагентов. После процедуры обязательна проверка противодавления выхлопа и контроль работы системы регенерации. При критическом износе каталитического слоя или механических дефектах метод не применяется – требуется замена узла.

Монтаж модуля сажевого фильтра своими руками

Перед началом монтажа нового модуля сажевого фильтра убедитесь, что рабочая зона хорошо освещена и вентилируется, а все необходимые инструменты (ключи, головки, трещотка, динамометрический ключ, новые прокладки и крепеж) и комплектующие (новый модуль фильтра, новые болты/гайки, новые прокладки фланцев) находятся под рукой. Тщательно сверьте новый модуль со старым по размерам, расположению фланцев, датчиков и трубок. Очистите посадочные места на приемной трубе и турбине/выхлопе от остатков старой прокладки и нагара.

Подготовьте новый модуль к установке: закрепите на его фланцах новые качественные термостойкие прокладки (никогда не используйте старые!). Если на новом модуле отсутствуют кронштейны подвески или датчики, аккуратно перенесите их со старого, соблюдая осторожность с хрупкими элементами датчиков. Предварительно наживите новые болты или гайки на все фланцевые соединения нового модуля, чтобы облегчить его позиционирование.

Установка нового модуля сажевого фильтра

Аккуратно поднимите новый модуль сажевого фильтра и подведите его к месту установки на автомобиль. Осторожно совместите все фланцы (со стороны турбины/двигателя и со стороны глушителя) и трубки рециркуляции отработавших газов (EGR), если они присутствуют. Начинайте вкручивать болты или накручивать гайки на все соединения вручную, чтобы избежать перекоса и повреждения резьбы. Убедитесь, что модуль корректно встал в штатные кронштейны подвески.

После того как все крепежные элементы наживлены и модуль стабильно держится, приступайте к окончательной затяжке. Затягивайте болты/гайки фланцев крест-накрест и постепенно, в несколько подходов. Это обеспечивает равномерное прижатие прокладок и предотвращает деформацию фланцев. Обязательно используйте динамометрический ключ и затягивайте крепеж до момента, указанного в спецификации производителя автомобиля или модуля (обычно в диапазоне 35-45 Нм для фланцевых болтов, но точное значение необходимо уточнять!). Недостаточный момент приведет к прогару прокладки, а избыточный – к срыву резьбы или деформации фланца.

Подключение датчиков и коммуникаций

Подключите все датчики, которые были сняты со старого модуля или идут в комплекте с новым: датчики дифференциального давления сажевого фильтра (ДДД), температуры до и после сажевого фильтра (ДТОФ). Убедитесь в чистоте и целостности контактов разъемов.
Наденьте разъемы до характерного щелчка фиксатора.
Проверьте правильность и надежность прокладки жгутов проводов, чтобы они не касались горячих частей выхлопной системы или подвижных элементов подвески. Закрепите жгуты штатными хомутами.
Подключите трубки системы рециркуляции отработавших газов (EGR), если они отсоединялись. Затяните хомуты надежно.

Проверка и завершающие действия

Визуально проверьте всю собранную выхлопную систему. Убедитесь, что модуль фильтра надежно закреплен в подвесах, нет перекосов, все соединения затянуты, датчики и трубки подключены, жгуты закреплены и не провисают. Запустите двигатель и внимательно прислушайтесь. На этом этапе важно проверить:

Отсутствие посторонних звуков (стуков, дребезжания) при работе двигателя на холостом ходу.
Отсутствие шипения в районе фланцевых соединений, указывающего на утечку выхлопных газов.
Внимательно осмотрите все стыки на предмет видимых выходов выхлопных газов (можно на короткое время подложить руку, но осторожно – система быстро нагревается!).

Этап	Ключевой момент	Важность
Подготовка фланцев	Очистка, новые прокладки	Критично (Герметичность)
Позиционирование модуля	Совмещение фланцев и кронштейнов	Высокая (Предотвращение напряжения)
Затяжка крепежа	Крест-накрест, динамометрический ключ	Критично (Надежность, герметичность)
Проверка на утечки	Визуальный и аудиальный контроль	Обязательно (Безопасность, Эффективность)

После успешной установки и проверки на герметичность обязательно требуется выполнить процедуру адаптации нового сажевого фильтра в блоке управления двигателем (ЭБУ) с помощью диагностического оборудования (сканера). Без этой процедуры ЭБУ не узнает о новом фильтре, что приведет к некорректной работе системы очистки и постоянному загоранию ошибок.

Программное отключение EGR после удаления фильтра

После физического удаления катализатора или сажевого фильтра на Hyundai Santa Fe, система управления двигателем продолжает получать ошибочные данные от отсутствующих датчиков кислорода и дифференциального давления. Это приводит к активации аварийного режима, повышенному расходу топлива, потере мощности и постоянному свечению индикатора Check Engine. Физическое демонтирование EGR клапана без программной корректировки усугубляет проблему из-за нарушения расчетных параметров подачи воздуха.

Программное отключение EGR решает эти проблемы путем внесения изменений в прошивку электронного блока управления (ЭБУ). Процедура включает перепрошивку контроллера с помощью специализированного оборудования, что исключает необходимость установки механических заглушек или эмуляторов датчиков. После корректного выполнения двигатель работает только на свежем воздухе, без подмеса выхлопных газов.

Ключевые аспекты процедуры

Обязательные этапы отключения:

Считывание оригинальной прошивки ЭБУ через диагностический разъем OBD-II
Модификация программного кода: отключение функций EGR и диагностики связанных датчиков
Адаптация топливных карт и угла опережения зажигания под новые параметры
Физическая заглушка магистрали рециркуляции (для предотвращения подсоса воздуха)
Тестовые запуски с проверкой ошибок и параметров в реальном времени

Преимущества профессионального выполнения:

Предотвращение ошибок	Исключение кодов P0400-P0404, P0420, P2002
Оптимизация работы	Стабилизация холостого хода, устранение "плавающих" оборотов
Защита двигателя	Снижение образования нагара во впускном тракте
Юридический аспект	Отсутствие визуальных изменений (актуально для регионов с проверками)

Рекомендации:

Выполняйте отключение только после физического удаления фильтров
Используйте лицензионное ПО для перепрошивки (примеры: Alientech, Dimsport)
Контролируйте температуру турбины и состав смеси на динамометрическом стенде
Сохраняйте оригинальную прошивку для возможности восстановления штатных параметров

Правовые аспекты замены катализаторов в 2024 году

С 1 января 2024 года в России действуют обновлённые экологические требования к транспортным средствам, запрещающие эксплуатацию автомобилей с удалённым или неисправным каталитическим нейтрализатором. Для Hyundai Santa Fe это означает обязательное соответствие экологическому классу, указанному в ПТС (Евро-4/5/6). Удаление катализатора без замены на сертифицированный аналог квалифицируется как внесение изменений в конструкцию ТС, что требует согласования с ГИБДД.

Установка пламегасителя вместо катализатора на Hyundai Santa Fe является административным правонарушением по ст. 12.5 КоАП РФ. При выявлении такого нарушения в ходе техосмотра или дорожного контроля владельцу грозит штраф до 5000 рублей с аннулированием диагностической карты. Автосервисы, осуществляющие незаконное удаление, рискуют получить штраф до 100 000 рублей по ст. 8.22 КоАП РФ за нарушение экологических норм.

Ключевые требования при замене

Законная замена катализатора Hyundai Santa Fe предполагает:

Использование оригинального или сертифицированного универсального катализатора с документальным подтверждением соответствия экоклассу автомобиля
Обязательную активацию датчиков кислорода через ЭБУ для корректной работы системы
Фиксацию работ в заказ-наряде СТО с указанием каталожного номера установленной детали

Вариант замены	Правовой статус	Риски для владельца
Оригинальный катализатор	Полностью легален	Отсутствуют
Сертифицированный универсальный катализатор	Разрешён при наличии документов	Проблемы с гарантией, риск ошибок при установке
Пламегаситель (без катализатора)	Запрещён	Штраф, невозможность пройти ТО, блокировка регистрационных действий

Прохождение техосмотра после замены требует предоставления сертификата на установленный катализатор и чека на работы. При монтаже неоригинальных систем владелец обязан получить заключение предварительной технической экспертизы о безопасности изменений и зарегистрировать их в ГИБДД. Нарушение процедуры ведёт к признанию ТО недействительным.

Вязки катализаторов и лямбда-зондов в Hyundai Santa Fe

Выхлопная система Hyundai Santa Fe оснащена минимум двумя лямбда-зондами: один установлен до катализатора (управляющий датчик), а второй – после него (диагностический датчик). Их совместная работа обеспечивает точный контроль состава топливно-воздушной смеси и оценку эффективности нейтрализации выхлопных газов каталитическим нейтрализатором.

При замене катализатора или сажевого фильтра критически важно учитывать вязку этих датчиков с электронным блоком управления двигателем (ЭБУ). Неправильная установка, повреждение проводки или использование несовместимых компонентов приводят к ошибкам, некорректным показаниям и нарушению работы силового агрегата.

Ключевые аспекты взаимосвязи

Функции датчиков:
- Датчик до катализатора (B1S1/B2S1) регулирует состав смеси в реальном времени.
- Датчик после катализатора (B1S2/B2S2) контролирует степень очистки газов и исправность катализатора.
Ошибки при замене:
1. P0420/P0430 (низкая эффективность катализатора) – часто возникают при установке некачественного аналога или повреждении зондов.
2. P0135-P0167 (неисправности цепи подогрева/сигнала лямбда-зонда) – возможны при обрыве проводов или несоответствии датчиков.
3. Некорректная топливоподача и повышенный расход – следствие ошибочных данных от зондов.
Требования к совместимости:
- Использование датчиков с оригинальным каталожным номером Hyundai или проверенных аналогов.
- Сохранение целостности разъемов и экранировки проводки.
- Качественная заделка соединений при замене жгутов.

После монтажа нового катализатора/сажевого фильтра обязательна адаптация лямбда-зондов через диагностическое оборудование. Это позволяет ЭБУ перекалибровать параметры и избежать ложных ошибок. Пренебрежение процедурой приводит к сохранению аварийного режима работы двигателя даже при исправных компонентах.

Проверка работы датчиков кислорода до и после замены

Перед заменой катализатора или сажевого фильтра на Hyundai Santa Fe обязательна диагностика кислородных датчиков (лямбда-зондов). Неисправные датчики часто имитируют симптомы забитого катализатора (ошибки P0420/P0430) и приводят к повторному выходу узла из строя. Проверка включает анализ сигналов верхнего и нижнего датчиков через диагностический сканер: оценивается скорость переключения, амплитуда напряжения и соответствие эталонным графикам.

После замены катализатора/сажевого фильтра требуется повторная проверка датчиков для подтверждения корректной работы системы. Новый катализатор должен демонстрировать стабильные показания нижнего датчика (напряжение 0.6-0.8В с минимальными колебаниями), а верхний – сохранять высокую частоту переключений (0.1-1 Гц). Отсутствие этих признаков указывает на остаточные проблемы с датчиками или подсос воздуха.

Критические аспекты контроля

Диагностика до замены:
- Сравнение кривых верхнего (перед катализатором) и нижнего (после катализатора) датчиков
- Замер сопротивления нагревательного элемента (11-16 Ом при 20°C)
- Проверка опорного напряжения (0.45В) и массы цепи
Контроль после замены:
- Анализ времени отклика датчиков при резком изменении оборотов
- Проверка отсутствия ошибок по обеднению/обогащению смеси
- Контроль корректной адаптации топливных коррекций (Long Term Fuel Trim в пределах ±5%)

Параметр	Норма до замены	Норма после замены
Напряжение верхнего датчика	0.1-0.9В (частое переключение)	0.1-0.9В (стабильная динамика)
Напряжение нижнего датчика	Повторяет верхний (при поврежденном катализаторе)	0.6-0.8В (ровная линия)
Коды ошибок	P0130-P0135, P0140-P0141, P0420/P0430	Отсутствуют

Важно: Датчики подлежат замене при обнаружении механических повреждений, загрязнения антифризом/маслом, или если графики сигналов не соответствуют нормам. Использование оригинальных датчиков (например, Bosch 0258006037 для Santa Fe IV) предотвращает конфликты с ЭБУ двигателя.

Установка обманок вместо второго лямбда-зонда

При удалении катализатора или сажевого фильтра на Hyundai Santa Fe второй лямбда-зонд фиксирует отклонения в составе выхлопных газов. Это провоцирует ошибку Check Engine и переход двигателя в аварийный режим. Для обхода этой проблемы устанавливают специальные обманки, имитирующие корректную работу катализатора.

Обманки делятся на два основных типа: механические и электронные. Механические варианты представляют собой проставки с миниатюрным керамическим элементом, которые отодвигают датчик от потока выхлопа. Электронные модели – это эмуляторы, преобразующие сигнал зонда перед отправкой в ЭБУ.

Ключевые особенности установки

Механическая обманка: монтируется между выхлопной трубой и датчиком. Требует точного позиционирования для частичного контакта с газами. Недостаток – риск позднего срабатывания из-за температурной инерции.

Электронная обманка: подключается к проводке лямбда-зонда. Генерирует сигнал, соответствующий норме EURO-4/5. Некоторые модели требуют прошивки под конкретную модель двигателя.

Последствия установки:

Отключение аварийного режима двигателя
Корректная работа топливной системы
Риск некорректных показаний при неправильном подборе эмулятора
Невозможность прохождения экологического контроля

Важно: После монтажа необходимо провести сброс ошибок ЭБУ через диагностическое оборудование. Долговечность решения зависит от качества компонентов и соблюдения алгоритма установки.

Срок службы сажевых фильтров на дизельных двигателях

Средний ресурс сажевого фильтра (DPF) на Hyundai Santa Fe составляет 100 000–150 000 км пробега. Этот показатель варьируется в зависимости от модификации двигателя, года выпуска и технологий фильтрации. Производители проектируют DPF с расчетом на весь срок эксплуатации автомобиля, но реальная долговечность напрямую зависит от соблюдения регламента обслуживания и условий использования.

Критическое сокращение срока службы до 60 000–80 000 км происходит при систематических коротких поездках, использовании некачественного топлива или моторного масла с высоким содержанием сульфатной золы. Городской режим с частыми пробками и холостыми оборотами также ускоряет засорение ячеек фильтра несгоревшими частицами сажи.

Факторы, определяющие долговечность DPF

Качество топлива – низкосортное дизтопливо увеличивает сажеобразование
Тип моторного масла – требуется низкозольное масло (класс Low-SAPS)
Режим эксплуатации – регулярные поездки свыше 20 минут на оборотах выше 2500 об/мин обеспечивают пассивную регенерацию
Исправность двигателя – неполадки топливной системы или турбины нарушают процесс сгорания

Типичные признаки износа сажевого фильтра:

Активация аварийной лампы Check Engine с ошибками P2002 или P2463
Падение мощности двигателя, особенно при разгоне
Увеличение расхода топлива на 15–25%
Неудачные попытки принудительной регенерации

Способ восстановления	Потенциальный эффект	Ограничения
Принудительная регенерация	Восстанавливает до 90% пропускной способности	Не помогает при механических повреждениях
Химическая промывка	Эффективна на ранней стадии засора	Риск повреждения сенсоров
Замена на оригинальный DPF	Гарантирует работу системы в штатном режиме	Высокая стоимость (от 80 000 рублей)

При достижении лимита сажевой нагрузки (обычно 40–45 г) электронный блок управления (ЭБУ) блокирует регенерацию. Эксплуатация с полностью забитым фильтром вызывает перегрев турбины, повышенный износ поршневой группы и критическое падение мощности. Своевременная диагностика состояния DPF сканером предотвращает внезапный выход узла из строя и сопутствующие поломки.

Принудительная регенерация в сервисном режиме

Принудительная регенерация сажевого фильтра (DPF) в сервисном режиме – это процедура, инициируемая специалистами с помощью диагностического оборудования. Она запускается принудительно, когда автоматические циклы пассивной и активной регенерации не срабатывают или не завершаются успешно из-за сильного засорения фильтра, неисправностей датчиков (например, дифференциального давления, температуры), низкого качества топлива или коротких поездок.

Цель процедуры – сжечь накопившуюся сажу до состояния золы путем искусственного повышения температуры выхлопных газов до 600-650°C. Это достигается за счет позднего впрыска топлива в цилиндры на такте выпуска, управляемого ЭБУ двигателя по команде с диагностического сканера. Обязательные условия: двигатель должен быть прогрет до рабочей температуры, уровень моторного масла и охлаждающей жидкости – в норме, топливный бак заполнен минимум на 15-20%.

Порядок выполнения и важные аспекты

Процедура требует строгого соблюдения мер безопасности из-за экстремального нагрева элементов выпускной системы:

Подключение сканера: Используется профессиональное оборудование (например, Launch, Autocom, дилерский GDS), поддерживающее протоколы Hyundai/Kia.
Активация режима: В меню диагностики выбирается функция "Forced DPF Regeneration" или "Service Regeneration".
Контроль параметров: Мастер отслеживает в реальном времени:
- Температуру выхлопа до и после DPF.
- Разницу давлений на фильтре.
- Обороты двигателя (поднимаются до ~2500-3000 об/мин автоматически).
Длительность: Процесс занимает 15-30 минут. Запрещено прерывать его!

Критические ограничения:

Не выполняйте регенерацию при механических повреждениях DPF, турбины или ЕГР.
Избегайте процедуры при утечках топлива, масла или выхлопных газов.
Убедитесь в исправности системы охлаждения и вентиляции подкапотного пространства.

Результативность проверяется сканером по снижению перепада давления на DPF и обнулению счетчика сажи в ЭБУ. Если регенерация не помогает – фильтр заменяют. После успешной процедуры рекомендуется проверить уровень моторного масла (может незначительно повыситься из-за проникновения солярки) и совершить длительную поездку по трассе.

Ускоренный износ свечей как индикатор проблем с выхлопом

При неисправностях катализатора или сажевого фильтра Hyundai Santa Fe нарушается нормальный отвод выхлопных газов. Это приводит к повышению противодавления в выпускном тракте, что негативно сказывается на процессе продувки цилиндров двигателя. Отработавшие газы остаются в камере сгорания, мешая полноценному наполнению свежей топливно-воздушной смесью.

Свечи зажигания начинают работать в экстремальных условиях: повышенные температуры из-за остаточных газов и возможное попадание несгоревшего топлива при нарушенном сгорании вызывают ускоренную эрозию электродов. Особенно критично это для современных иридиевых или платиновых свечей, рассчитанных на длительный срок службы.

Связь состояния свечей с конкретными проблемами выхлопной системы

Характерные признаки на свечах могут указывать на следующие неполадки:

Маслянистый черный нагар: Часто сопутствует разрушению катализатора, когда керамическая пыль попадает в цилиндры и повреждает маслосъемные кольца.
Оплавление центрального электрода: Свидетельствует о критическом перегреве из-за позднего зажигания, вызванного высоким противодавлением или некорректной работой лямбда-зондов после удаления сажевика.
Красный или белый налет: Указывает на наличие присадок в топливе или масле, которые могли ускорить засорение каталитического нейтрализатора.

Регулярная диагностика свечей (даже при отсутствии явных симптомов) помогает выявить начальные стадии проблем:

Сравнение степени износа свечей в разных цилиндрах – неравномерность указывает на локальные дефекты выпуска.
Анализ цвета и структуры нагара – определяет характер нарушений в смесеобразовании или сгорании.
Контроль зазора электродов – его быстрое увеличение подтверждает работу в перегретом режиме.

Важно: Замена свечей без устранения первопричины (забитый катализатор/сажевик, ошибки ЭБУ) даст лишь временный эффект. Новые свечи быстро повторят симптоматику износа, сигнализируя о необходимости комплексного ремонта выхлопной системы.

Типичные сложности при демонтаже катализаторов

Основная проблема при демонтаже катализаторов Hyundai Santa Fe связана с коррозией и спеканием элементов крепежа. Болты и гайки фланцевых соединений, особенно на автомобилях старше 5 лет, интенсивно прикипают из-за постоянного воздействия высоких температур и дорожных реагентов. Это приводит к срыву граней и поломке шпилек при попытке откручивания.

Конструктивные особенности расположения узла также создают препятствия. Каталитический нейтрализатор Hyundai Santa Fe интегрирован в выпускной коллектор и плотно прилегает к днищу, моторному щиту и другим компонентам. Недостаточный зазор для инструмента требует частичной разборки смежных систем или использования специализированного съемного оборудования.

Распространенные проблемы и решения

Деформация теплоэкранов: Тонкие металлические экраны часто слипаются с корпусом катализатора. Для разделения требуется аккуратная резка ножницами по металлу с последующей заменой крепежных хомутов.
Прикипание датчиков кислорода: Лямбда-зонды, установленные до и после катализатора, могут привариваться к корпусу. Необходимо применение проникающей смазки и нагрева газовой горелкой с контролем температуры.
Разрушение керамических сот: Старые катализаторы крошатся при ударах, забивая выходные патрубки. Рекомендуется предварительная продувка воздухом и установка заглушек перед извлечением.

Сложность	Риски	Инструмент для минимизации повреждений
Прикипевшие фланцы	Обрыв шпилек, трещины коллектора	Индукционный нагреватель, экстракторы
Коррозия хомутов	Разрушение труб глушителя	Гидравлический резак
Труднодоступное расположение	Повреждение датчиков/проводки	Гибкие удлинители для головок

Отдельного внимания требует демонтаж сажевого фильтра в дизельных версиях. Его массивный корпус фиксируется термостойкими болтами, требующими усилия до 250 Нм. Работы выполняются на подъемнике с обязательной поддержкой узла монтажной лапой во избежание обрыва патрубков системы EGR.

Сравнение затрат: ремонт vs замена vs удаление

При неисправности катализатора или сажевого фильтра Hyundai Santa Fe владельцы рассматривают три основных варианта действий: попытку ремонта, замену оригинальными компонентами или физическое удаление системы. Каждый подход имеет разную стоимость, последствия для автомобиля и юридические аспекты, которые необходимо учитывать перед принятием решения.

Сравнение ключевых параметров поможет определить оптимальный вариант для конкретной ситуации. Основными критериями оценки являются цена работ, долговечность решения, влияние на экологические нормы и возможные риски для двигателя.

Критерий	Ремонт	Замена (оригинал)	Удаление
Стоимость	15 000 - 30 000 ₽ (химчистка, замена сенсоров)	80 000 - 200 000 ₽ (оригинальный катализатор)	20 000 - 50 000 ₽ (вырезание + перепрошивка)
Долговечность	1-3 года (временное решение)	5-10 лет (ресурс как у нового)	Неограниченная (но требует замены пламегасителя)
Соответствие экоклассу	Сохраняется	Сохраняется	Теряется (проблемы с ТО)
Гарантия на работы	3-6 месяцев	1-2 года	1 год (на перепрошивку)
Риски для двигателя	Минимальные (при качественном ремонте)	Отсутствуют	Ошибки ЭБУ, повышенный расход (при некорректной прошивке)

Прошивки ЭБУ для моделей G4KJ и G4KH

Программное отключение катализатора и сажевого фильтра (СФ) на двигателях G4KJ (2.2 CRDi) и G4KH (2.0 T-GDI) требует коррекции прошивки ЭБУ. Эта процедура устраняет ошибки и предотвращает переход в аварийный режим после физического удаления компонентов. Основная задача – деактивация систем контроля выхлопа и корректировка топливных карт.

Для данных моторов используется чип-тюнинг с перепрошивкой "родного" ЭБУ либо установка эмуляторов. Важно учитывать различия: G4KJ – дизель с сажевым фильтром и EGR, G4KH – бензин с катализатором. Неправильное ПО провоцирует сбои в работе двигателя и повышенный расход топлива.

Ключевые аспекты прошивки

Этапы перепрограммирования:

Считывание оригинальной прошивки через OBD-II разъем или вскрытие блока.
Модификация ПО: отключение датчиков кислорода (лямбда-зондов), датчиков дифференциального давления СФ, функций регенерации (для дизеля).
Адаптация параметров впрыска и угла опережения зажигания (для G4KH).
Тест-запись и проверка на стенде.
Установка прошивки в ЭБУ и калибровка на работающем двигателе.

Риски неквалифицированного тюнинга:

Повреждение ЭБУ при ошибках записи.
Потеря гарантии на силовой агрегат.
Некорректная работа DPF/датчиков из-за неполного отключения.
Повышенный расход масла (для G4KJ при ошибках в настройке регенерации).

Сравнение методов для G4KJ и G4KH:

Параметр	G4KJ (2.2 CRDi)	G4KH (2.0 T-GDi)
Цель прошивки	Отключение DPF, EGR, SCR	Отключение катализатора, лямбда-зондов
Критические зоны ПО	Блоки управления регенерацией, давление в сажевом фильтре	Система диагностики катализатора, топливные коррекции
Особенности	Требует коррекции давления турбины и подачи топлива	Необходима адаптация угла зажигания при удалении катализатора

Теплозащита коллектора после замены нейтрализатора

После установки пламегасителя или прямого участка вместо катализатора температура выхлопных газов в выпускном коллекторе Hyundai Santa Fe значительно повышается. Это связано с отсутствием теплоемкого керамического блока, который ранее поглощал часть тепловой энергии. В результате коллектор и прилегающие элементы (проводка, датчики, защитные кожухи) подвергаются экстремальному термическому воздействию.

Недостаточная теплозащита приводит к деформации металла, растрескиванию сварных швов коллектора, оплавлению пластиковых деталей моторного отсека и преждевременному выходу из строя кислородных датчиков. Также возникает риск возгорания сухой листвы или технических жидкостей при парковке.

Ключевые решения и материалы

Для минимизации рисков применяют:

Термоэкран коллектора: Гофрированные металлические щиты из нержавеющей стали или алюминия, закрепляемые между коллектором и элементами двигателя. Снижают лучистый нагрев на 40-60%.
Термостойкая обмотка: Кевларовые или стекловолоконные ленты (например, DEI Heat Wrap), которыми обматывают трубы коллектора. Требуют пропитки термостойким лаком для защиты от влаги.
Жаростойкая краска: Керамические покрытия (VHT Flameproof, Motip High Heat), выдерживающие до +1000°C. Наносятся на очищенную поверхность коллектора в 2-3 слоя с промежуточной сушкой.

Этапы монтажа термозащиты:

Демонтировать коллектор для равномерной обработки.
Обезжирить поверхность ацетоном или спецсредством.
При использовании обмотки: намотать ленты с нахлестом 25-30%, избегая перетяжки.
При установке экрана: обеспечить зазор 10-15 мм между щитом и коллектором.
Прогреть двигатель на холостых оборотах 15-20 минут для полимеризации покрытий.

Сравнение материалов:

Материал	Макс. температура	Срок службы	Особенности
Кевларовая обмотка	до 900°C	3-5 лет	Требует пропитки, гибкая
Алюминиевый экран	до 650°C	7+ лет	Жесткая конструкция, защита от камней
Керамическая краска	до 1100°C	4+ года	Не увеличивает толщину узла

Комбинирование краски и экрана обеспечивает максимальную защиту. Обязательно проверяйте целостность термоизоляции при каждом ТО.

Подбор гофры глушителя для тюнинга выхлопа Hyundai Santa Fe

После удаления катализатора или сажевого фильтра на Hyundai Santa Fe критически важно грамотно подобрать компенсационную гофру. Она гасит вибрации двигателя и тепловые деформации выхлопной системы, предотвращая повреждение труб и креплений. Отсутствие штатных элементов увеличивает нагрузку на соединения, поэтому гофра должна обладать повышенной устойчивостью к механическим и температурным воздействиям.

Некорректный выбор параметров гофры приводит к быстрому разрушению сварных швов, трещинам в магистрали и передаче вибраций на кузов. Особенно критично это для тюнинговых систем с повышенной мощностью или прямотоками, где нагрузки возрастают. Несоответствие диаметра или недостаточная гибкость провоцируют заломы, снижая эффективность выхлопа и вызывая гул в салоне.

Критерии выбора гофры

При подборе учитывайте ключевые параметры:

Диаметр: Точное соответствие сечения выхлопной трубы (для Santa Fe обычно 60-70 мм). Несовпадение даже на 2-3 мм создаст сопротивление потоку газов.
Длина: Оптимально 200-300 мм. Слишком короткая не компенсирует вибрации, длинная провисает и перегревается.
Материал: Нержавеющая сталь AISI 304/321 (толщина от 1.5 мм). Дешевая оцинковка быстро прогорает.
Конструкция: 3-слойная оплетка с амортизирующей прослойкой. Однослойные версии не подходят для тюнинга.

Параметр	Рекомендация для Santa Fe	Последствия нарушения
Рабочая температура	До +900°C	Деформация, разрыв оплетки
Тип соединения	Фланец + V-band (для легкого демонтажа)	Сложность обслуживания
Защитное покрытие	Алюминизированное напыление	Коррозия от реагентов

Обязательно проверяйте сертификаты производителя – контрафактная гофра расслаивается за 3-5 тыс. км. Для двигателей G4KR/G4KH с увеличенным выхлопом используйте усиленные модели с двойной оплеткой. После установки избегайте резких стартов первые 200 км для приработки элементов.

Предотвращение повреждений новых каталитических блоков

Гарантировать долгий срок службы нового каталитического нейтрализатора и сажевого фильтра (DPF) на Hyundai Santa Fe возможно только при строгом соблюдении ключевых условий эксплуатации и правил монтажа. Основная угроза – попадание несгоревшего топлива или масла в выхлопную систему, что приводит к перегреву, оплавлению или засорению керамических сот.

Неисправности двигателя, такие как пропуски зажигания, течи масла через турбину, поршневые кольца или клапанные сальники, повышенный расход масла, а также использование некачественного топлива или неподходящих присадок – главные враги катализаторов и DPF. Их необходимо устранить до установки новых компонентов.

Ключевые меры защиты

Для предотвращения преждевременного выхода из строя новых каталитических блоков и сажевого фильтра необходимо:

Использовать исключительно качественное топливо: Заправляйтесь только на проверенных АЗС. Низкооктановое или загрязненное топливо приводит к детонации и неполному сгоранию. Несгоревшее топливо догорает уже в катализаторе, вызывая его перегрев и разрушение.
Применять рекомендованные моторные масла: Используйте масла с низким содержанием сульфатной золы (Low SAPS), соответствующие спецификациям Hyundai (например, ACEA C2/C3). Обычные масла образуют больше несгораемых зольных отложений, которые забивают DPF и необратимо повреждают его.
Устранить все неисправности двигателя ДО установки:
- Пропуски зажигания: Заменить свечи зажигания, катушки/провода высокого напряжения при первых признаках троения.
- Проблемы с топливной системой: Проверить и при необходимости заменить форсунки (утечки, плохой распыл), топливный насос высокого давления (ТНВД), регулятор давления.
- Повышенный расход масла: Диагностировать и устранить причины (износ поршневых колец, маслосъемных колпачков, проблемы с турбиной, залегшие клапана системы вентиляции картера (PCV)).
- Проблемы с системой управления: Убедиться в исправности всех датчиков (кислородных лямбда-зондов, датчиков температуры ОГ, датчиков дифференциального давления DPF), целостности проводки.
Обеспечить правильный монтаж:
- Тщательно очистить посадочные места фланцев и стыков от старой прокладки и нагара.
- Использовать только новые уплотнительные прокладки и терморасширяющиеся герметики (если предусмотрено конструкцией).
- Затягивать крепежные болты/гайки строго с рекомендованным моментом затяжки и в правильной последовательности (крест-накрест), чтобы избежать перекоса и нарушения герметичности.
- Избегать ударов по новому катализатору или DPF. Керамические соты очень хрупкие.
- Проверить отсутствие контакта выхлопной системы с элементами кузова или шасси после установки.
Правильно адаптировать систему после замены:
- Сбросить адаптации и ошибки в блоке управления двигателем (ЭБУ) с помощью диагностического оборудования (например, Hyundai GDS или совместимого сканера).
- При замене лямбда-зондов вместе с катализатором, выполнить процедуру их калибровки (обучения) согласно сервисной инструкции.
- Если устанавливается оригинальный катализатор/DPF или качественный аналог с правильным каталитическим слоем, обязательна перепрошивка ЭБУ на актуальное ПО. Старая прошивка может содержать адаптации под изношенный старый блок или быть оптимизирована под его удаление.
Обеспечить условия для регенерации DPF:
- Избегать исключительно коротких поездок "из дома на работу и обратно". Для успешной пассивной и активной регенерации DPF необходимы поездки продолжительностью не менее 20-30 минут на скорости выше 60 км/ч.
- Не глушить двигатель при запущенной процедуре активной регенерации (симптомы: повышенные обороты холостого хода, вентиляторы охлаждения работают на максимуме, ощутимый запах гари из выхлопа). Дайте процессу завершиться.
- Контролировать уровень заполнения сажевого фильтра через диагностический сканер.
Избегать гидроудара и попадания химии: Не проезжайте на высокой скорости через глубокие лужи. Резкое охлаждение раскаленного катализатора водой может привести к его растрескиванию. Не используйте непроверенные "очистители" катализаторов или DPF – химические компоненты могут разрушить каталитический слой.

Контрольные параметры после установки: После монтажа и адаптации рекомендуется проверить следующие параметры с помощью сканера:

Параметр	На что влияет	Ожидаемые значения (примерные)
Напряжение датчиков кислорода (лямбда-зондов)	Правильность смесеобразования и работы катализатора	Датчик до катализатора: быстро меняется 0.1-0.9В. Датчик после катализатора: стабильно ~0.6-0.7В (малые колебания)
Температура ОГ до/после катализатора	Эффективность работы катализатора	Температура после катализатора должна быть выше температуры до него (при прогреве и работе)
Дифференциальное давление DPF	Степень засорения сажевого фильтра	Должно быть низким на холостом ходу и плавно расти с увеличением нагрузки. Значительно повышается при забитом фильтре.
Корректировки топливоподачи (LTFT, STFT)	Баланс топливовоздушной смеси	Должны быть в пределах ±5-8% на прогретом двигателе при устойчивой работе

Устранение посторонних шумов после вмешательства

Появление дребезжания, звона или вибраций после замены катализатора/сажевого фильтра на Hyundai Santa Fe часто связано с нарушениями в монтаже выхлопной системы. Неплотные соединения или контакт труб с кузовными элементами создают резонанс, особенно заметный при разгоне или на холостых оборотах.

Дополнительными источниками шума могут стать ослабленные крепления теплоизоляционных экранов, деформированные подвесы или механическое соприкосновение новых элементов с подвижными частями шасси. Несоответствие геометрии неоригинальных компонентов также провоцирует задевание за элементы днища.

Диагностика и методы решения

Обязательные этапы проверки:

Контроль затяжки всех соединений (фланцы, хомуты, болты крепления)
Проверка целостности резиновых подвесов и кронштейнов
Осмотр зазоров между выхлопной системой и кузовом/топливными магистралями/рамными элементами
Тестирование на вибростенде для выявления точек контакта под нагрузкой

Критически важно убедиться в отсутствии деформации труб при установке – перекос даже на 5-10° нарушает соосность и вызывает вибрации. Для нештатных компонентов используйте терморасширяющиеся герметики в стыках и регулируемые подвесы.

Тип шума	Вероятная причина	Решение
Металлический лязг при старте/торможении	Контакт трубы с поперечиной или балкой	Корректировка положения системы, установка проставок
Гул на 1500-2500 об/мин	Ослабление фланцевого соединения	Замена прокладок, протяжка болтов с динамометрическим ключом
Дребезжание на неровностях	Разрушенные подвесы, касание теплощита	Замена подвесов, фиксация щитов заклепками

При сохранении шумов после перепроверки монтажа исключите повреждение резонатора или глушителя – точечные удары при установке могут деформировать внутренние перегородки. Для сложных случаев рекомендована компьютерная вибродиагностика выхлопного тракта.

Контроль выбросов на диагностическом стенде

После замены катализатора или сажевого фильтра на Hyundai Santa Fe обязательным этапом является проверка эффективности работы системы очистки выхлопных газов. Это осуществляется через компьютерную диагностику и тестирование на моторном стенде с подключением газоанализатора.

Специалисты отслеживают реальные показатели выбросов CO, CH, NOx и других вредных компонентов в различных режимах работы двигателя. Проверяется соответствие фактических значений экологическим нормам Евро-4/5/6, заложенным в блок управления двигателем (ЭБУ).

Ключевые аспекты контроля

Диагностические процедуры включают:

Считывание и анализ кодов ошибок ЭБУ (особенно P0420, P0430 для катализатора и P2002, P2463 для сажевого фильтра)
Проверку корректности показаний кислородных датчиков (лямбда-зондов) до и после каталитического нейтрализатора
Контроль давления в системе выхлопа при разных оборотах двигателя

Таблица основных проверяемых параметров:

Параметр	Норма для Santa Fe	Отклонение
CO (% об.)	0.05-0.3	Признак неполного сгорания
CH (ppm)	10-50	Указывает на износ катализатора
Лямбда (λ)	0.97-1.03	Ошибки топливоподачи
Перепад давления DPF (mbar)	10-25	Забитый сажевый фильтр

Обязательно выполняется адаптация новых компонентов через перепрошивку ЭБУ или сброс параметров адаптации. Без этого система может некорректно рассчитывать длительность регенерации сажевого фильтра или корректировать топливную смесь.

При неудовлетворительных результатах диагностики проводится дополнительная проверка герметичности выхлопной системы, состояния турбины и форсунок. Только после достижения стабильных экологических показателей замена узлов считается успешной.

Гарантийные аспекты при установке неоригинальных деталей

Установка неоригинального катализатора или сажевого фильтра на Hyundai Santa Fe напрямую влияет на гарантийные обязательства дилера и производителя. Согласно условиям гарантийного обслуживания Hyundai, использование компонентов, не соответствующих оригинальным спецификациям, автоматически аннулирует гарантию на всю выхлопную систему и сопряженные узлы. Это связано с риском несоответствия параметров работы (например, пропускной способности или температурного режима), что может спровоцировать сбои в работе двигателя или системы SCR.

При возникновении поломки, связанной с двигателем, топливной системой или датчиками выхлопа (лямбда-зонды, NOx-сенсоры), дилер вправе отказать в бесплатном ремонте по гарантии, если установлена неоригинальная деталь. Для подтверждения причинно-следственной связи проводится экспертиза: при обнаружении влияния нештатного катализатора/фильтра на неисправность (например, ошибки P0420, засор EGR), рекламация отклоняется. Гарантия сохраняется только на компоненты, не связанные с модифицированной системой.

Критические нюансы гарантии

Аннулирование распространяется только на узлы, напрямую зависящие от замененной детали (двигатель, выхлопная система, датчики кислорода), а не на весь автомобиль.
Обязательна предварительная консультация с дилером: некоторые сервисы допускают сертифицированные аналоги при оформлении допсоглашения.
Гарантия на установленный неоригинал предоставляется только мастерской, выполнившей монтаж, и обычно ограничена 1-2 годами.

Сценарий	Влияние на гарантию Hyundai
Поломка двигателя из-за засора неоригинального сажевого фильтра	Отказ в гарантийном ремонте двигателя и выхлопной системы
Выход из строя датчика O₂ после установки универсального катализатора	Отказ в замене датчика и катализатора
Неисправность климат-контроля при замененном катализаторе	Гарантия сохраняется (нет прямой связи)

Для минимизации рисков рекомендуется сохранять чеки и сертификаты на установленные аналоги, а также документы о соответствии экологическим стандартам Евро-5/6. При спорных ситуациях решение принимается на основании технического заключения авторизованного сервиса.

Список источников

При подготовке информации о замене катализатора и сажевого фильтра на Hyundai Santa Fe использовались специализированные технические ресурсы и документация. Критически важны актуальные данные из авторитетных источников для корректного описания процедур и технических нюансов.

Основное внимание уделялось материалам с детализацией конструктивных особенностей выхлопной системы, кодам ошибок, рекомендациям по выбору компонентов и пошаговым инструкциям. Ниже приведен перечень ключевых источников для углубленного изучения темы.

Официальное руководство по ремонту Hyundai Santa Fe (актуальное поколение модели)
Технические бюллетени и сервисные мануалы Hyundai Motor Company
Публикации в профильных изданиях: "Авторевю", "За рулём", "Автомобили и сервис"
Отчеты инженеров диагностических центров по дефектовке систем очистки выхлопа
Материалы отраслевых порталов: AutoDoc Magazine, Дром-эксперт, iChip.ru
Технические спецификации производителей катализаторов (Bosch, Walker, Eberspächer)
Видеоинструкции сертифицированных автосервисов по замене компонентов
Форумные обсуждения на ресурсах: Hyundai-club.ru, SantaFe-club.net, Drive2.ru
Аналитические обзоры экологических стандартов (Евро-5/6) и их влияния на конструкцию фильтров
