Замена крана отопителя ВАЗ-2107 своими руками - пошаговая инструкция

Статья обновлена: 18.08.2025

Неисправный кран отопителя ВАЗ-2107 приводит к отсутствию тепла в салоне или протечкам охлаждающей жидкости. Замена узла не требует специализированного оборудования и выполняется в гаражных условиях.

Работы предусматривают слив антифриза, демонтаж элементов торпедо и аккуратную установку новой детали. Четкое соблюдение последовательности действий гарантирует восстановление функциональности печки без обращения на СТО.

Подготовка инструментов и нового крана отопителя

Соберите необходимые инструменты и расходные материалы до начала работ. Это исключит простои в процессе замены и обеспечит оперативное выполнение всех этапов.

Убедитесь, что новый кран отопителя соответствует модели ВАЗ-2107. Проверьте целостность упаковки, отсутствие механических повреждений и комплектацию (прокладки, уплотнители).

Необходимый набор инструментов

Ключи рожковые: 8, 10, 13 мм
Торцевые головки: 8, 10, 13 мм с трещоткой
Отвертки: крестовая и плоская (среднего размера)
Плоскогубцы или пассатижи
Ёмкость для слива охлаждающей жидкости (минимум 5 л)

Дополнительные материалы

Охлаждающая жидкость	4-5 л (для замены/долива)
Чистая ветошь	Удаление остатков тосола
Фонарик	Подсветка монтажной зоны

Важно! При сливе тосола избегайте контакта с кожей. Используйте перчатки и защитные очки. Подготовьте новый кран – снимите транспортные заглушки с патрубков непосредственно перед установкой.

Слив охлаждающей жидкости из системы

Работу проводите исключительно на остывшем двигателе во избежание ожогов горячей ОЖ. Подготовьте чистую ёмкость объёмом не менее 10 литров для сбора отработанной жидкости, защитные перчатки и ветошь.

Установите автомобиль на ровную площадку с возможностью свободного доступа к нижней части радиатора и блоку цилиндров. Откройте капот и снимите крышку расширительного бачка для сброса давления в системе.

Последовательность действий

Подставьте ёмкость под сливное отверстие радиатора, расположенное в нижнем левом углу его бачка.
Ключом на 13 мм аккуратно открутите пластиковую сливную пробку радиатора. Контролируйте поток ОЖ ветошью.
После прекращения потока из радиатора переместите ёмкость под сливное отверстие блока цилиндров (находится рядом с масляным фильтром).
Ключом на 13 мм открутите сливную пробку блока. Дождитесь полного вытекания остатков ОЖ.

Убедитесь в отсутствии подтёков на патрубках и соединениях. Протрите места слива ветошью, после чего плотно заверните пробки радиатора и блока цилиндров в исходное положение.

Снятие декоративной накладки тоннеля пола

Открутите четыре самореза крестовой отверткой, удерживающие декоративную накладку в районе передних кресел. Два из них расположены у основания рычага переключения передач под пластиковой рамкой, а еще два – под небольшими съемными заглушками в задней части накладки возле педального узла.

Аккуратно подденьте пластиковую рамку рычага КПП плоской отверткой и снимите ее вверх. После этого приподнимите переднюю часть накладки, сдвиньте ее назад на 3-4 см для освобождения от фиксаторов тоннеля, затем плавно потяните вверх. Уделите внимание проводам подсветки прикуривателя – при наличии подключения аккуратно отсоедините колодку.

Ключевые этапы демонтажа

Снять пластиковую окантовку рычага КПП
Выкрутить саморезы под заглушками и у основания рычага
Отсоединить разъем подсветки прикуривателя (если установлен)
Сдвинуть накладку назад для расцепки фиксаторов
Плавно поднять элемент вертикально вверх

Крепеж	Расположение	Тип инструмента
Саморезы (4 шт)	Передние: под рамкой КПП Задние: под заглушками	Крестовая отвертка
Фиксаторы	Боковые пазы тоннеля	Сдвиг накладки назад

Важно: избегайте резких движений при подъеме – пластиковые фиксаторы тоннеля хрупкие. При наличии автомагнитолы предварительно снимите мешающие элементы центральной консоли.

Демонтаж нижней панели приборной консоли ВАЗ-2107

Отключите минусовую клемму аккумулятора для предотвращения короткого замыкания. Подготовьте крестовую отвертку и набор ключей для работы с крепежными элементами.

Снимите пластмассовые заглушки, закрывающие саморезы в нижней части панели под бардачком. Аккуратно подденьте их плоской отверткой, избегая повреждения пластика.

Последовательность откручивания крепежа

Выкрутите два самореза под бардачком, используя крестовую отвертку.
Открутите три гайки крепления панели под рулевой колонкой ключом на 10 мм.
Снимите боковые декоративные накладки на тоннеле коробки передач, поддев их отверткой.

Важно: при откручивании гаек под рулевой колонкой придерживайте панель рукой – она может упасть под собственным весом. Проверьте отсутствие скрытых креплений в районе педального узла.

Осмотрите боковые стыки панели – при необходимости отсоедините фиксаторы клипс плоскогубцами
Отсоедините разъемы подсветки пепельницы и прикуривателя при их наличии

Плавно потяните панель на себя, освобождая фиксирующие пистоны по периметру. Не прикладывайте чрезмерных усилий – пластиковые крепления хрупкие. После демонтажа отложите панель в безопасное место.

Отсоединение тяги управления краном от печки

Найдите металлическую тягу, идущую от рычага управления печкой в салоне к штоку крана отопителя в моторном отсеке. Тяга крепится к штоку через пластиковую проушину с фиксирующим выступом. Очистите соединение от грязи щеткой для свободного доступа к креплению.

Зажмите пальцами гибкий пластиковый фиксатор на проушине тяги. Сожмите его боковые стенки внутрь, чтобы освободить выступ из паза на штоке крана. Не прикладывайте чрезмерное усилие во избежание поломки хрупкого пластика.

Последовательность демонтажа

Переведите салонный рычаг управления в крайнее положение «Закрыто»
Проследите траекторию тяги от салонного блока до моторного щита
Сожмите фиксатор проушины до характерного щелчка
Потяните тягу вдоль штока без перекоса

Важно: Отсоединяйте тягу строго вдоль оси штока! Перекос может привести к:

Поломке фиксирующего язычка
Деформации проушины
Застреванию элемента в посадочном гнезде

После снятия осмотрите узел на предмет:

Трещины на проушине	→	Требует замены тяги
Люфт штока крана	→	Указывает на износ крана

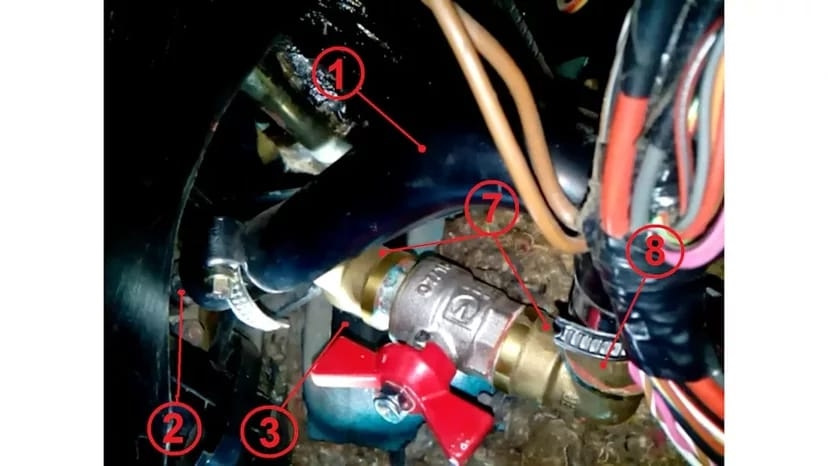

Ослабление хомутов и снятие патрубков с крана

Перед началом работ разместите под краном отопителя емкость для слива охлаждающей жидкости объемом не менее 2 литров. Снимите декоративную накладку тоннеля пола со стороны пассажира для доступа к креплению крана.

Определите расположение двух хомутов, фиксирующих патрубки на штуцерах крана. Используйте крестовую отвертку или торцевой ключ на 7 мм (в зависимости от типа хомутов) для ослабления крепежных винтов. Проворачивайте винты против часовой стрелки до свободного перемещения хомута по патрубку.

Порядок снятия патрубков

Сдвиньте ослабленные хомуты от штуцеров крана вдоль патрубков на 3-4 см
Сильно сожмите патрубок у основания штуцера пальцами для разрыва прикипевшего соединения
Проворачивайте патрубок вокруг штуцера с одновременным тянущим усилием "на себя"
Сначала снимите нижний патрубок, затем – верхний (для минимизации пролива жидкости)
Слейте остатки антифриза из демонтированных патрубков в подготовленную емкость

Внимание: При сильном прикипании резины используйте плоскую отвертку, аккуратно поддевая патрубок в месте стыка со штуцером. Избегайте деформации пластиковых элементов крана!

Тип соединения	Рекомендуемый инструмент	Особенности демонтажа
Пружинные хомуты	Плоскогубцы с узкими губками	Сжимайте ушки хомута до расцепления
Винтовые хомуты	Крестовая отвертка/ключ на 7 мм	Полностью не выкручивайте винт!

После снятия патрубков очистите посадочные места на штуцерах крана от грязи и остатков резины. Проверьте состояние демонтированных патрубков – при наличии трещин или затвердевания резины обязательна замена.

Выкручивание гаек крепления крана к кузову

Подготовьтесь к работе в стесненных условиях моторного отсека, используя надежный набор гаечных ключей или головок с удлинителями и карданом. Отыщите две гайки, фиксирующие кран отопителя к перегородке моторного щита со стороны двигателя, обычно расположенные вблизи гидровакуумного усилителя тормозов и главного тормозного цилиндра.

Очистите резьбовые соединения от грязи и ржавчины проникающей смазкой типа WD-40 для облегчения откручивания. Наденьте накидную головку или ключ соответствующего размера (чаще всего 10 мм) на первую гайку, применив карданный шарнир и удлинитель для обхода препятствий.

Последовательность работ

Сорвите гайки: Приложите умеренное усилие против часовой стрелки, используя короткие рывки, чтобы преодолеть "прикипание". Избегайте резких движений во избежание срыва граней.
Полностью выкрутите: После срыва медленно вращайте ключ до полного выкручивания обеих гаек. Поддерживайте гайку рукой на последних оборотах, чтобы она не упала в подкапотное пространство.
Извлеките шпильки: Аккуратно снимите освободившиеся металлические шпильки с корпуса крана. Если они деформированы или резьба повреждена, замените их новыми.

Уберите гайки и шпильки в сторону, исключая их потерю. Проверьте состояние резиновых уплотнителей на шпильках – при наличии трещин или затвердевания их также необходимо заменить. Теперь кран удерживается только патрубками системы охлаждения.

Важно: Не прилагайте чрезмерного усилия при откручивании – если гайка не поддается, повторно обработайте соединение проникающей смазкой и выждите 10-15 минут. При обрыве шпильки потребуется высверливание остатков из кузова позже.

Установка и фиксация нового крана отопителя

Установите новый кран отопителя на штатное место в моторном отсеке, совместив крепежные отверстия с проушинами кузова. Зафиксируйте корпус крана штатными болтами или гайками, равномерно затягивая крепеж крестовидной отверткой или ключом на 10 мм. Контролируйте отсутствие перекосов при монтаже.

Подсоедините шланги системы охлаждения к соответствующим патрубкам крана, соблюдая исходное расположение (верхний/нижний). Наденьте шланги до упора и зажмите их оригинальными хомутами, используя плоскогубцы или отвертку для равномерной затяжки. Убедитесь, что резиновые уплотнители не имеют замятий.

Проверка герметичности и функционала

Восстановите уровень охлаждающей жидкости в расширительном бачке
Запустите двигатель, прогрейте до рабочей температуры (90°C)
Переведите регулятор печки в положение «Макс. обогрев»
Проконтролируйте:
- Отсутствие подтеков ОЖ в зоне крана и соединений
- Нагрев подаваемого в салон воздуха
- Плавность хода регулировочной рукоятки

Тип неисправности	Действия
Протечка в местах соединений	Дотяните хомуты, проверьте целостность шлангов
Холодный воздух из печки	Удалите воздушные пробки из системы охлаждения

Подключение патрубков и регулировочной тяги

Подсоедините патрубки системы охлаждения к штуцерам нового крана, соблюдая направление потока жидкости. Верхний патрубок крепится к штуцеру со стороны впуска (от двигателя), нижний – к выпускному штуцеру (к помпе). Наденьте патрубки до упора и плотно затяните хомуты крестовой отверткой, исключая перекосы соединений.

Установите регулировочную тягу, соединив ее пластиковым наконечником с рычагом крана. Второй конец тяги зафиксируйте в держателе на рычаге управления печкой в салоне автомобиля. Проверьте соответствие длины тяги: при перемещении салонного регулятора из крайнего положения "MAX" в "MIN" рычаг крана должен совершать полный ход без заеданий.

Порядок регулировки

Переведите салонный регулятор температуры в положение "MAX"
В подкапотном пространстве полностью откройте кран, нажав рычаг до упора
Ослабьте контргайку на тяге гаечным ключом на 8 мм
Вращением пластиковой муфты добейтесь плотной посадки тяги в крепежный паз без люфта
Затяните контргайку, сохраняя положение муфты

Критические ошибки монтажа:

Перепутаны патрубки подачи и обратки – нарушит циркуляцию антифриза
Неполная посадка патрубков на штуцеры – вызовет течь при нагреве
Чрезмерное усилие при затяжке хомутов – деформирует штуцеры
Неправильная длина тяги – ограничивает ход заслонки (неполный прогрев или охлаждение)

Проверка герметичности и сборка салона

После установки нового крана отопителя и подключения патрубков заполните систему охлаждающей жидкостью до нормального уровня. Запустите двигатель, прогрейте его до рабочей температуры и внимательно осмотрите места соединений на предмет протечек – особенно в зоне штуцеров крана и подводящих шлангов. Убедитесь, что регулировка подачи воздуха работает корректно: при повороте рукоятки крана из дефлекторов должен поступать то холодный, то горячий воздух.

Если протечек не обнаружено, а регулятор функционирует нормально, приступайте к обратной сборке элементов салона. Установите кожух печки на место, закрепив его винтами, затем последовательно смонтируйте центральную консоль, панель приборов и бардачок. Не забудьте подключить разъемы к элементам управления печкой и лампочке подсветки. Финишный этап – установка рукоятки регулятора крана на шток и проверка легкости ее хода во всем диапазоне.

Ключевые моменты при сборке

Порядок монтажа панелей: Сначала кожух печки → Центральная консоль → Панель приборов → Бардачок
Контроль подключений: Обязательно подсоедините разъемы к блоку управления печкой, прикуривателю и лампочке подсветки
Фиксация элементов: Все винты и саморезы должны быть затянуты до упора во избежание дребезжания на ходу
