Замена натяжного ролика ремня генератора - пошаговое руководство

Статья обновлена: 18.08.2025

Износ натяжного ролика ремня генератора – распространённая неисправность, приводящая к постороннему шуму, проскальзыванию ремня и риску обрыва. Своевременная замена этого узла критически важна для стабильной работы системы зарядки и всего двигателя.

Самостоятельная замена ролика требует базовых навыков, правильных инструментов и строгого соблюдения техники безопасности. Эта инструкция поможет выполнить работу правильно и избежать распространённых ошибок.

Постановка автомобиля на ровную площадку

Парковка на ровной поверхности критична для безопасного доступа к компонентам подкапотного пространства и предотвращения случайного скатывания транспортного средства во время работ. Наклонная поверхность увеличивает риски травм и затрудняет точное позиционирование инструментов.

Выберите участок с твердым покрытием (асфальт, бетон), исключающий проседание грунта. Убедитесь в отсутствии препятствий вокруг автомобиля и достаточном освещении рабочей зоны. Заглушите двигатель и извлеките ключ зажигания.

1. Зафиксируйте автомобиль:
   • Перед включением ручного тормоза до упора
   • Для МКПП: включите первую передачу (заднюю при парковке передом под уклон)
   • Для АКПП: переведите селектор в положение "P" (Parking)
2. Установите противооткатные упоры:

   Тип привода	Расположение упоров
   Передний привод	Задние колеса
   Задний привод	Передние колеса

3. Проверьте устойчивость: покачайте кузов рукой – отсутствие движения подтверждает надежную фиксацию.

Фиксация транспортного средства ручным тормозом

Перед началом работ полностью затяните рычаг стояночного тормоза до характерного щелчка или упора. Убедитесь в отсутствии свободного хода троса и надежной блокировке задних колес, потянув рычаг вверх с усилием.

Для дополнительной страховки на механической коробке передач включите первую или заднюю передачу, на автоматической - переведите селектор в положение "P" (Parking). Проверьте отсутствие качения автомобиля, попытавшись слегка сдвинуть его руками.

• Работайте исключительно на ровной поверхности
• При наличии уклона установите противооткатные башмаки под колеса
• Не полагайтесь только на включенную передачу - ручной тормоз основной фиксатор

Установка противооткатных упоров под колеса

После поддомкрачивания автомобиля и снятия колес, установите противооткатные упоры под неподнимаемые колеса. Это обязательная мера безопасности для предотвращения случайного движения транспортного средства во время работ.

Убедитесь, что упоры плотно прилегают к шинам и расположены строго перпендикулярно направлению возможного отката. Проверьте устойчивость автомобиля, слегка покачав кузов – машина не должна смещаться.

Порядок действий:

1. Выберите подходящие упоры (резиновые/металлические треугольники, колодки или кирпичи)
2. Расположите их:
   • Для переднеприводных авто – под задние колеса
   • Для заднеприводных – под передние колеса
   • На уклоне – с обеих сторон колес, расположенных ниже по склону
3. Утопите упоры до упора в покрышку, убедившись в отсутствии зазоров
4. Дополнительно затяните ручной тормоз и включите первую передачу (или режим "Park" для АКПП)

Никогда не пренебрегайте этим этапом – даже на ровной поверхности существует риск смещения автомобиля из-за вибраций или неосторожных действий.

Открытие капота и фиксация его в рабочем положении

Найдите под рулевой колонкой или слева от педалей рычаг открытия капота – обычно он обозначен пиктограммой в виде раскрытого капота. Потяните его на себя до характерного щелчка, который указывает на срабатывание первичного замка.

Выйдите из автомобиля и подойдите к передней части капота. Найдите защитную защелку под передней кромкой капота (часто в центре или со смещением), нажмите на неё пальцем и одновременно приподнимите капот вверх. Не отпускайте защелку, пока капот полностью не откроется.

Фиксация капота

Поднимите капот до упора, затем возьмите подпорную стойку из крепления на внутренней стороне крыла или радиаторной решетки:

1. Вставьте металлический конец стойки в специальное отверстие на капоте (обычно рядом с замком)
2. Проверьте надёжность фиксации – стойка должна плотно упираться в кузов
3. При наличии газовых упоров дополнительная фиксация не требуется

Важно!	Не допускается!
Проверять устойчивость стойки лёгким нажатием на капот	Оставлять капот без подпорки даже на 10 секунд
Использовать только штатную стойку из комплекта авто	Фиксировать капот посторонними предметами

Убедитесь, что капот зафиксирован под углом 60-80° и не закрывает обзор моторного отсека. При сильном ветре дополнительно закрепите капот стропой через верхние петли.

Отсоединение минусовой клеммы аккумуляторной батареи

Перед началом любых работ с электрооборудованием автомобиля обесточьте систему для предотвращения короткого замыкания и повреждения компонентов. Отсоединение минусовой клеммы гарантирует безопасность при последующем демонтаже натяжного ролика.

Убедитесь, что зажигание выключено, а ключ извлечен из замка. Подготовьте гаечный ключ или головку нужного размера (чаще всего 10 мм) для ослабления клеммного крепления.

Порядок действий:

1. Определите расположение отрицательной клеммы (маркирована знаком "–" и обычно имеет черный защитный колпачок).
2. Ослабьте гайку крепления клеммы с помощью ключа, вращая против часовой стрелки.
3. Аккуратно снимите клемму с токовывода АКБ, взявшись за корпус (не тяните за провод!).
4. Отведите провод в сторону от аккумулятора, исключив случайный контакт с выводом.
5. Закрепите провод в неподвижном положении (например, привязав к кузову).

Важно: Минусовая клемма отсоединяется первой во избежание искрения при касании металлических частей кузова инструментом. Работы проводите в защитных перчатках.

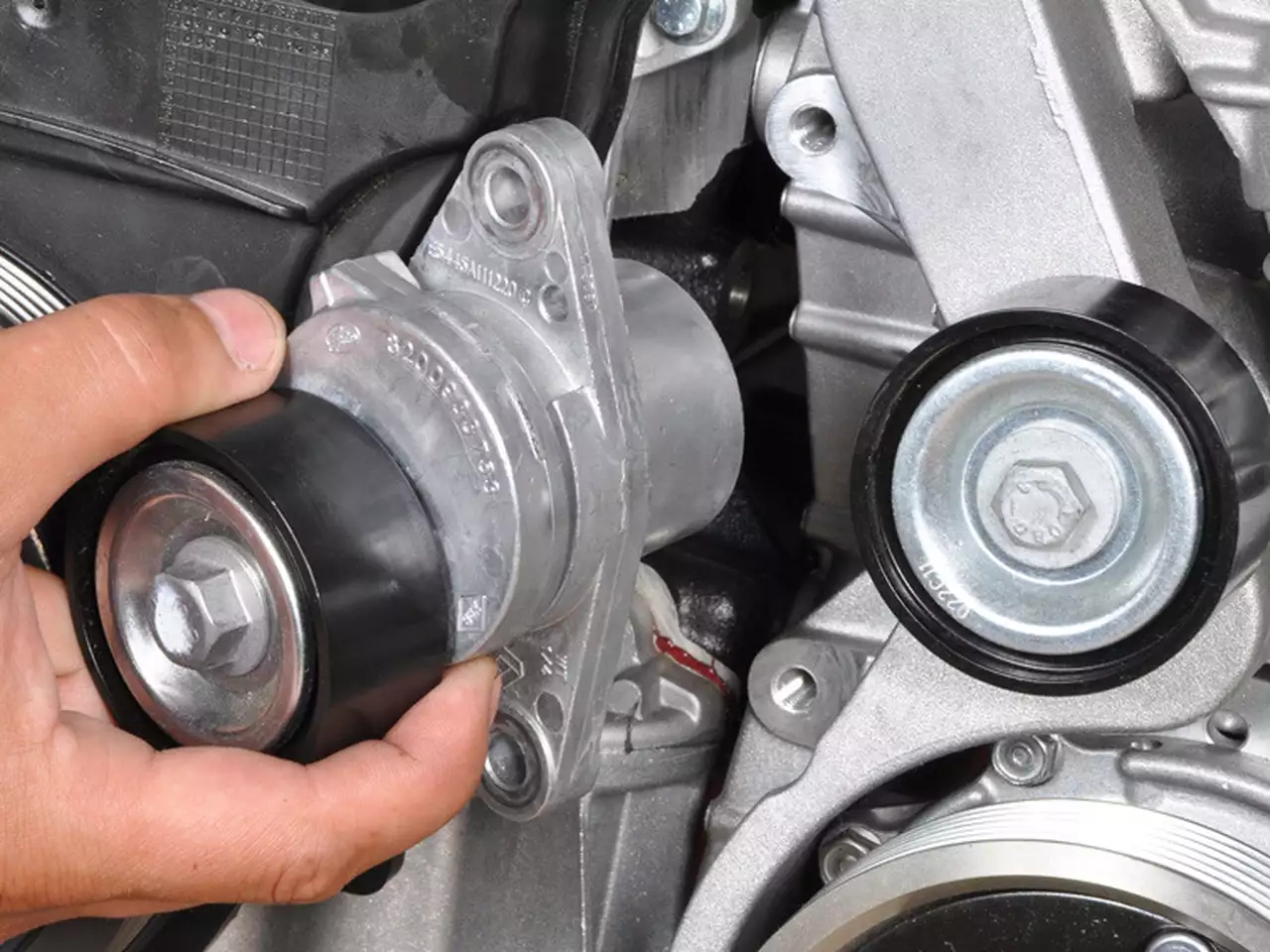

Определение типа натяжного механизма в моторном отсеке

Найдите ремень генератора в подкапотном пространстве, обратив внимание на траекторию его движения между шкивами. Натяжной ролик обычно располагается на пути ремня и имеет гладкую рабочую поверхность без ручьев (в отличие от приводных шкивов). Проверьте наличие крепежных болтов, пружин или регулировочной планки возле ролика.

Изучите конструкцию крепления ролика: если он зафиксирован на кронштейне с единственным болтом и свободно вращается – это натяжной ролик. При наличии ответной гайки или прорези для смещения – вероятно, это регулировочная планка. Осмотрите соседние элементы на предмет пружинного механизма или гидравлического толкателя.

Основные типы механизмов

• Автоматический натяжитель с пружиной: Блок с встроенной пружиной, самостоятельно поддерживающий натяжение. Часто имеет указатель для визуальной проверки степени натяжения.
• Ручной регулировочный болт: Ролик закреплен на подвижной планке с прорезью. Натяжение изменяется смещением планки болтом или гайкой после ослабления крепежа.
• Гидравлический/демпферный: Узел с цилиндрическим корпусом (напоминает амортизатор). Встречается реже, преимущественно на премиальных авто.

Тип	Ключевой признак	Действия для ослабления
Автоматический	Наличие пружины и фиксатора	Вставить шестигранник/биту в отверстие на корпусе, провернуть против усилия пружины
Ручной (болт/гайка)	Прорезь на кронштейне и регулировочный болт	Ослабить центральный болт ролика, затем вращать регулировочный болт
Гидравлический	Металлический цилиндр с штоком	Открутить центральный болт специальным инструментом (требуется съемник)

Важно: Сфотографируйте механизм перед демонтажем. Если тип неочевиден, сверьтесь с руководством по ремонту конкретной модели – расположение и конструкция сильно варьируются.

Демонтаж пластиковых защит двигателя (при наличии)

Многие автомобили оснащены пластиковыми поддонами или щитками, закрывающими нижнюю часть двигателя и навесные агрегаты, включая генератор и его привод. Эти защиты необходимо снять для получения свободного доступа к натяжному ролику. Обычно щиток крепится к кузову или подрамнику болтами, винтами или саморезами по периметру.

Будьте внимательны при откручивании крепежа, особенно на старых автомобилях – пластмассовые клипсы и резьбовые втулки в самом щитке могут быть хрупкими. Прикладывайте усилие строго вдоль оси крепежного элемента, чтобы не сломать посадочные места. Осмотрите защиту на предмет дополнительных скрытых фиксаторов перед полным снятием.

Необходимый инструмент

• Набор головок с трещоткой и удлинителями (часто требуется размер 8, 10, 13 мм)
• Отвертка крестовая (реже шлицевая, зависит от типа саморезов)
• Вороток или трещотка для труднодоступных болтов
• Фонарик для улучшения видимости внизу

1. Зафиксируйте автомобиль. Убедитесь, что машина стоит на ручнике и противооткатных упорах (если работы ведутся без подъема).
2. Снимите крепеж. Используя соответствующий инструмент, последовательно выкрутите все болты, винты или саморезы, удерживающие защиту. Начинайте с легкодоступных, заканчивая теми, что расположены ближе к центру или задней части щитка.
3. Отсоедините дополнительные элементы (если есть). Некоторые защиты имеют язычки, вставленные в резиновые подушки кузова, или фиксаторы типа "пистон". Аккуратно подденьте их плоской отверткой или отсоедините, потянув щиток вниз.
4. Снимите защиту. Крепко возьмите щиток с двух сторон, слегка прогните его вниз по центру (если позволяет конструкция) для выхода крепежных втулок из отверстий кузова и плавно опустите вниз. Избегайте резких движений.
5. Уберите защиту в сторону. Отложите снятый элемент так, чтобы он не мешал дальнейшей работе и не был поврежден.

Важно: Сложите весь крепеж в отдельную емкость (например, небольшую коробку) или наденьте обратно на защиту в соответствующие отверстия, чтобы не потерять болты и клипсы.

Визуальная диагностика текущего состояния ременной передачи

Перед началом работ осмотрите ременную передачу при выключенном двигателе и стояночном тормозе. Убедитесь в отсутствии посторонних предметов в зоне вращения компонентов. Используйте фонарь для детального изучения всех элементов системы.

Оцените общее состояние ремня и смежных узлов: генератора, помпы, натяжителя и коленчатого вала. Проверьте доступность обзора – при необходимости снимите пластиковые защитные кожухи, открутив крепежные винты крестовой отверткой.

Ключевые параметры для диагностики

• Целостность ремня: ищите трещины глубиной более 1 мм, расслоения корда, следы масляных подтеков или обрывки нитей корда на шкивах
• Выработка кромок: проверьте равномерность износа по всей ширине. Недопустимы "ступеньки", волнистые края или локальные утоньшения
• Натяжение: нажмите пальцем на середину самого длинного участка ремня. Прогиб не должен превышать 5-7 мм при усилии 10 кгс

Проблема	Визуальный признак	Риски
Износ подшипника ролика	Биение или перекос ролика при ручном проворачивании, металлическая стружка вокруг оси	Обрыв ремня, заклинивание помпы
Растяжение ремня	Глубокий свист при запуске/нагрузке, следы проскальзывания (глянцевые участки)	Снижение зарядки АКБ, перегрев
Расслоение корда	Вздутия на поверхности, торчащие нити у краев, "пушистые" участки	Внезарывный обрыв при нагрузке

1. Проверните коленвал за болт крепления шкива на 2-3 оборота ключом, отслеживая поведение ремня по всей траектории
2. Осмотрите рабочие поверхности шкивов: канавки должны быть чистыми, без задиров, ржавчины или полированных участков
3. Обратите внимание на соосность шкивов – перекосы определяются по неравномерному износу боковин ремня

Отметка направления вращения ремня маркером

Перед снятием ремня обязательно отметьте направление его вращения перманентным маркером. Нанесите четкую стрелку вдоль внешней (рабочей) поверхности ремня, соответствующую фактическому направлению движения при работе двигателя. Это исключит обратную установку при монтаже, которая вызывает ускоренный износ.

Убедитесь, что метка хорошо видна и нанесена на прямом участке между шкивами. Проверьте направление вращения визуально при кратковременном запуске двигателя: ремень движется от коленчатого вала через натяжной ролик к генератору.

Ключевые правила маркировки

1. Используйте только несмываемый маркер – спиртовой или маслостойкий.
2. Длина стрелки – не менее 5 см для четкой видимости.
3. Наносите метку на гладкую часть ремня без трещин или потертостей.

Ошибка	Последствие
Метка на внутренней стороне ремня	Стирание при контакте со шкивами
Прерывистая или короткая стрелка	Трудности при визуальном контроле
Отсутствие проверки направления	Риск установки против рабочего вращения

Освобождение натяжителя при помощи монтажной лопатки

Установите монтажную лопатку между корпусом натяжителя и его поворотным рычагом. Расположите инструмент так, чтобы точка опоры приходилась на неподвижную часть конструкции, а рабочая часть упиралась в подвижный элемент механизма.

Приложите контролируемое усилие к лопатке, смещая рычаг натяжителя в направлении, противоположном рабочему ходу пружины. Двигайтесь плавно до характерного щелчка или ощутимого снижения сопротивления, что свидетельствует о сбросе натяжения.

Последовательность действий

1. Зафиксируйте лопатку в пазе между корпусом и рычагом
2. Направьте усилие против вектора пружины (обычно вниз или к двигателю)
3. Смещайте рычаг до полного ослабления ремня
4. Удерживайте положение инструмента одной рукой

Элемент	Тип воздействия
Корпус натяжителя	Неподвижная точка опоры
Поворотный рычаг	Подвижная точка приложения силы

Важно: Избегайте резких движений – пружина натяжителя способна нанести травмы при неконтролируемом сбросе. Не допускайте соскальзывания лопатки с металлических поверхностей, чтобы не повредить компоненты двигателя.

Фиксация механизма натяжения стопорным штифтом

Найдите технологическое отверстие на корпусе натяжителя и ответное отверстие на неподвижной детали двигателя. Убедитесь, что отверстия идеально совмещены при полностью ослабленном положении механизма натяжения.

Возьмите штатный стопорный штифт из комплекта натяжителя или подходящий по диаметру монтажный палец. Диаметр штифта должен точно соответствовать отверстиям для предотвращения самопроизвольного выпадения.

Порядок установки

1. Поверните натяжитель против часовой стрелки специальным ключом-трещоткой до совпадения отверстий
2. Удерживая механизм в ослабленном состоянии, вставьте штифт в отверстия до упора
3. Проконтролируйте надёжность фиксации: попытайтесь слегка пошевелить натяжитель рукой
4. Убедитесь, что ремень генератора полностью провис и не создаёт напряжения на шкивах

Тип штифта	Диаметр (мм)	Особенности применения
Штатный металлический	2.5-3.0	Используется в большинстве авто, имеет ограничительную проточку
Пластиковый фиксатор	3.0-4.0	Временное решение, требует замены после демонтажа

При отсутствии оригинального штифта допускается использование сверла подходящего диаметра или жёсткой проволоки. После установки фиксатора ослабьте натяжной болт на 2-3 оборота для снятия остаточного напряжения.

Снятие приводного ремня со шкивов агрегатов

Перед снятием ремня убедитесь, что двигатель остыл, а ключ зажигания извлечён. Найдите регулировочный болт натяжителя ремня – обычно он расположен на кронштейне натяжного ролика или корпусе генератора.

Ослабьте контргайку натяжителя (если предусмотрена конструкцией) с помощью рожкового ключа. Вставьте торцевой ключ или монтировку в проушину натяжителя, затем плавно потяните инструмент в сторону ослабления натяжения. Это освободит давление ролика на ремень.

Последовательность демонтажа

1. Ослабьте натяжение: Удерживая натяжитель в ослабленном положении, зафиксируйте его стопорным штифтом (или попросите помощника придержать инструмент).
2. Снимите ремень:
   • Сдвиньте ремень рукой со шкива натяжного ролика
   • Постепенно стяните его с остальных шкивов (генератора, помпы, коленвала)
   • Начинайте с наименьшего шкива – обычно это шкив распредвала или компрессора кондиционера
3. Контроль маршрута: Если не планируется замена ремня, сфотографируйте схему его обвода или нарисуйте эскиз расположения на шкивах.

Внимание: Не допускайте перекручивания или резких перегибов ремня при снятии. Если ремень остаётся на эксплуатацию, проверьте его состояние:

Дефект	Признак
Трещины	Надрывы глубиной более 1 мм на рёбрах
Расслоение	Отслоение резины от корда
Глянец	Затвердевшие гладкие участки на внутренней стороне

Визуальный осмотр снятого ремня на предмет повреждений

Тщательно очистите снятый ремень генератора от грязи, масла и пыли. Используйте сухую чистую ветошь. Осмотр проводите при хорошем освещении, внимательно изучая обе стороны ремня и все его ребра по всей длине.

Ищите явные признаки износа или повреждений, которые могут указывать на неправильную работу натяжителя, износ шкивов или другие проблемы в системе. Обращайте внимание на следующие ключевые дефекты.

Основные типы повреждений для выявления

• Трещины и надрывы: Особенно на внутренней стороне (рабочей поверхности) и между ребрами. Мелкие поверхностные трещины допустимы при значительном пробеге, но глубокие, сквозные или многочисленные поперечные трещины – критичны.
• Износ и истирание ребер: Проверьте, не стерта ли резина на ребрах до основания корда. Сравните глубину ребер на разных участках и с новым ремнем (если есть). Сильный износ, "слизанные" или острые ребра – признак неисправности.
• Расслоение корда: Отслоение верхнего слоя резины от силового корда (нитей внутри ремня), пузыри или вздутия на поверхности. Часто видно с боковой стороны ремня.
• Масляные или топливные пятна: Наличие масла, топлива или охлаждающей жидкости на ремне. Эти жидкости разрушают резину, приводя к его разбуханию, потере эластичности и ускоренному износу.
• Надрезы, порезы, выщерблины: Механические повреждения, вызванные посторонними предметами или дефектами шкивов.
• Глянцевая поверхность: Сильный блеск (глазирование) на внутренней стороне ремня свидетельствует о проскальзывании, часто из-за недостаточного натяжения или попадания масла.
• Выкрашивание кусочков резины: Отсутствие мелких фрагментов материала на поверхности или ребрах.

Тип повреждения	Что искать	Возможная причина
Трещины	Глубокие, сквозные, многочисленные поперечные трещины на внутренней стороне	Старость, пересыхание резины, экстремальные температуры
Износ ребер	Стертая резина до корда, острые или "слизанные" ребра, разная высота	Износ натяжителя/шкивов, перетяг, несоосность шкивов
Загрязнения	Масляные, топливные пятна, разводы антифриза	Течи сальников, прокладок, форсунок, радиатора
Расслоение	Отслоение резины от корда, вздутия, пузыри (особенно сбоку)	Попадание химикатов, брак, перегрузка, старость

При обнаружении любого из перечисленных критических повреждений (глубокие трещины, сильный износ до корда, расслоение, загрязнение маслом/топливом, порезы) ремень подлежит обязательной замене, даже если его ресурс формально не выработан. Установка поврежденного ремня недопустима.

Определение типа крепления натяжного ролика

Найдите натяжной ролик в подкапотном пространстве. Он всегда контактирует с ремнем генератора и может располагаться на отдельном кронштейне, корпусе генератора или блоке вспомогательных агрегатов. Изучите его конструкцию визуально, обращая внимание на количество и расположение точек фиксации.

Подготовьте фонарик для лучшего обзора. Зафиксируйте двигатель противооткатными башмаками и отключите минусовую клемму АКБ. Очистите зону вокруг ролика ветошью от грязи и масла – это упростит идентификацию крепежных элементов.

Основные типы креплений

Определите конструкцию по характерным признакам:

• Болтовое крепление: Ролик удерживается одним центральным болтом, проходящим сквозь втулку. С обратной стороны обычно видна гайка или резьбовое отверстие в кронштейне.
• Кронштейн с проушинами: Две параллельные пластины с соосными отверстиями, между которыми установлен ролик на болте или пальце. Часто дополняется фиксирующей скобой.
• Эксцентриковый механизм: Овальное или смещенное отверстие в основании ролика. Регулировка натяжения осуществляется поворотом всего узла относительно центральной оси.

Используйте таблицу для быстрой идентификации:

Тип крепления	Ключевая особенность	Инструмент для демонтажа
Центральный болт	Единственный болт по оси вращения	Головка или торцевой ключ
Двухушечный кронштейн	П-образный держатель с боковым болтом	Набор рожковых ключей
Эксцентрик	Серповидный паз вокруг монтажного отверстия	Шестигранник или специальный ключ

Важно! Сфотографируйте узел перед разборкой. Проверьте наличие дополнительных элементов – стопорных пластин или контргаек, которые могут быть скрыты под слоем загрязнений.

Размер торцевого ключа напрямую влияет на сохранность граней болтов и безопасность работ. Неверно подобранный инструмент может сорвать шлицы, усложнить демонтаж или привести к травме.

Определите точный размер головки крепежа до начала работ. Основные болты крепления ролика обычно имеют размер 12 мм, 13 мм или 14 мм, но возможны вариации в зависимости от модели авто. Используйте штангенциркуль или набор ключей для замера.

Алгоритм подбора и применения торцевого ключа

Критерии выбора

Учитывайте три ключевых параметра:

• Диаметр головки болта/гайки (замеряется по противоположным граням)
• Глубина посадки (особенно важно для утопленного крепежа)
• Усилие затяжки (требует соответствующего размера воротка)

Порядок действий:

1. Очистите грани крепежа от грязи металлической щеткой
2. Приложите торцевые головки разных размеров до плотного прилегания без люфта
3. Для труднодоступных болтов используйте карданный шарнир или удлинитель

Диаметр болта (мм)	Типовой размер ключа (мм)	Рекомендуемый момент затяжки (Н·м)
М8	12 или 13	20-25
М10	14 или 15	35-45
М12	17 или 19	60-75

Важно! При замене ролика используйте шестигранные головки вместо 12-гранных – они обеспечивают лучшее сцепление. Для критичных соединений применяйте динамометрический ключ с контролем момента.

Обработка крепежных элементов проникающей смазкой

Обработка резьбовых соединений проникающей смазкой обязательна при замене натяжного ролика, особенно на автомобилях с пробегом. Коррозия и прикипание металлических поверхностей в зоне крепления кронштейна существенно осложняют демонтаж и повышают риск повреждения болтов или резьбовых отверстий в блоке двигателя.

Тщательно очистите доступные части крепежа от грясти и поверхностной ржавчины ветошью. Нанесите состав (WD-40, LIQUI MOLY Rost-Off или аналоги) на резьбовые участки болтов натяжителя, точки контакта шайб и гнезда направляющих втулок. Уделите особое внимание стыку между головкой болта и кронштейном – именно здесь чаще всего образуется коррозионный "коктейль".

Ключевые правила обработки:

• Используйте тонкую трубочку-удлинитель из комплекта баллона для точного нанесения
• Обильно смочите соединения – жидкость должна проникнуть в микрозазоры резьбы
• Выждите 10-15 минут перед откручиванием (при сильной коррозии повторите обработку)
• Исключите попадание состава на ремень генератора и резиновые демпферы

Выкручивание центрального болта крепления ролика

Зафиксируйте головку трещоточного ключа или воротка с подходящей шестигранной насадкой в шлицах центрального болта. Убедитесь, что инструмент плотно сидит в крепеже без перекоса для предотвращения срыва граней.

Приложите короткое уверенное усилие против часовой стрелки для первоначального срыва болта с места. Если крепеж закис, обработайте резьбовое соединение проникающей смазкой за 10–15 минут до откручивания.

Порядок действий

1. Удерживайте корпус ролика рукой или стопорным инструментом для предотвращения проворачивания
2. Плавно увеличивайте усилие на ключе до момента сдвига болта
3. После срыва резьбы выкручивайте болт до конца вручную

Критические моменты:

• Не используйте ударный гайковерт – возможна деформация посадочного места
• Контролируйте положение ремня генератора – он не должен попасть в зону вращения инструмента
• Если болт не поддается – повторите обработку смазкой и выждите время

Тип крепежа	Рекомендуемый инструмент
Шестигранник (IN)	Вороток с торцевой головкой
Звездочка (TORX)	Шестигранный адаптер T40-T50

Извлеките болт полностью после откручивания и отложите в сторону. Проверьте состояние резьбы на предмет повреждений – при обнаружении заусенцев обработайте метчиком соответствующего размера.

Демонтаж фиксирующих скоб и кронштейнов при необходимости

Определите расположение всех креплений, удерживающих натяжной ролик и смежные компоненты. Осмотрите узел на предмет наличия дополнительных скоб или кронштейнов, которые могут блокировать доступ к ролику или его крепежным болтам. Зафиксируйте положение элементов с помощью фотографии или схемы, если конструкция сложная.

Подготовьте набор головок, торцевых ключей и трещотку для работы с крепежом. Убедитесь в наличии удлинителей для доступа к глубоко расположенным болтам. При наличии корродированных соединений обработайте резьбу проникающей смазкой за 10–15 минут до начала демонтажа.

Порядок демонтажа элементов

1. Ослабьте крепежные болты в последовательности, обратной моменту затяжки (если он указан в руководстве)
2. Снимите мешающие кронштейны:
   • Датчики или проводку аккуратно отведите в сторону
   • Защитные кожухи двигателя открутите крестообразной отверткой
3. Извлеките фиксирующие скобы:
   • Стабилизирующие пластины – после удаления стопорных шайб
   • Направляющие шины – сдвиньте по пазам после ослабления стяжных болтов
4. Маркируйте демонтированные детали:

   Элемент	Метка
   Болты кронштейна ГУР	Красная краска на шляпке
   Шайбы опорной пластины	Пакет с номером позиции

Аккуратное снятие изношенного натяжного ролика

Ослабьте крепежный болт ролика, используя соответствующий торцевой ключ или головку. Удерживайте механизм натяжителя от проворачивания вторым ключом (если конструкция предусматривает фиксатор). Полностью выкрутите болт, контролируя положение натяжителя.

Снимите ослабленный ремень генератора с ролика, аккуратно отведя его в сторону. Избегайте резких перегибов ремня – это может повредить корд. Убедитесь, что ремень не мешает свободному доступу к демонтируемому компоненту.

Порядок демонтажа

1. Снимите стопорную шайбу (если установлена), аккуратно поддев её плоской отверткой.
2. Сдвиньте ролик по направляющей или снимите его с оси, прилагая равномерное усилие. Не допускайте перекоса.
3. Извлеките распорную втулку из посадочного отверстия при её наличии. Запомните ориентацию втулки для правильной установки нового ролика.
4. Проверьте состояние посадочного места:
   • Удалите металлическую стружку или грязь магнитным держателем
   • Протрите ось/отверстие ветошью без ворса
   • Убедитесь в отсутствии задиров и коррозии

Важно!	Не прикладывайте ударные нагрузки к подшипнику ролика – это повредит механизм натяжителя
Совет	Сфотографируйте расположение пыльников и шайб перед снятием для корректной сборки

Очистка посадочного места от грязи и коррозии

Тщательная очистка поверхности кронштейна двигателя, куда устанавливается натяжной ролик, критически важна для его правильной работы и долговечности. Любая грязь, масло, старая смазка или следы коррозии создадут неровности, которые помешают ролику плотно прилегать и могут вызвать его биение или преждевременный износ.

Пренебрежение этой процедурой часто приводит к посторонним шумам (вой, свист), вибрациям ремня и повторному выходу из строя не только нового ролика, но и самого ремня генератора. Уделите этому этапу достаточно времени и внимания.

Этапы очистки

1. Подготовка: Наденьте защитные очки. Убедитесь, что область вокруг посадочного места защищена от попадания чистящих средств и абразивной пыли (можно использовать ветошь или бумагу).
2. Первичная очистка: Сухой щеткой с жесткой щетиной (старой зубной щеткой, маленькой малярной кистью) энергично удалите рыхлую грязь, крупные частицы пыли и ржавчины с поверхности кронштейна и отверстия под болт.
3. Обезжиривание: Обильно смочите чистую ветошь или бумажное полотенце специальным обезжиривателем (бензин "Калоша", уайт-спирит, специализированный автоочиститель). Тщательно протрите посадочную площадку и отверстие под болт, удаляя все масляные и жировые загрязнения. Дайте поверхности полностью высохнуть.
4. Удаление стойкой коррозии:
   • Используйте мелкозернистую наждачную бумагу (P240-P400). Аккуратно, без излишнего усилия, обработайте зачищаемую поверхность, стараясь не снимать лишний металл и не изменять геометрию площадки.
   • Альтернатива: Обработайте коррозию специальным химическим преобразователем ржавчины строго по инструкции производителя. После обработки и выдержки времени тщательно удалите остатки средства и продуктов реакции сухой чистой ветошью.
5. Финишная очистка: После механической или химической обработки снова протрите посадочное место обезжиривателем на чистой ветоши, чтобы удалить мельчайшие частицы абразива или остатки преобразователя. Убедитесь, что поверхность абсолютно чистая, сухая и гладкая на ощупь.
6. Контроль: Визуально и на ощупь проверьте чистоту и ровность поверхности. На ней не должно оставаться видимых следов грязи, масла, ржавчины или заусенцев.

Необходимые инструменты и материалы

Инструмент/Материал	Назначение
Защитные очки	Защита глаз от пыли и брызг
Жесткая щетка (металлическая/пластиковая)	Удаление рыхлой грязи и ржавчины
Обезжириватель (бензин, уайт-спирит, спецсредство)	Удаление масла и жира
Чистые ветошь/бумажные полотенца	Нанесение очистителя, вытирание
Наждачная бумага (P240-P400)	Механическое удаление стойкой коррозии
Преобразователь ржавчины (опционально)	Химическое преобразование коррозии

Важно: Никогда не наносите масло или смазку на очищенное посадочное место ролика! Это ухудшит сцепление и может привести к его проворачиванию. Поверхность должна быть чистой и сухой.

Сравнение габаритов старого и нового роликов

Перед установкой нового ролика критически важно убедиться в полном совпадении его габаритов со старым образцом. Несоответствие даже на 1–2 мм приведёт к некорректной работе ремня генератора: провисанию, перекосу или ускоренному износу.

Визуального сравнения недостаточно – используйте штангенциркуль для точных замеров. Особое внимание уделите трём ключевым параметрам, определяющим посадку и контакт с ремнём.

Контрольные параметры

• Внешний диаметр: Влияет на натяжение и площадь контакта с ремнём.
• Ширина рабочей поверхности: Должна соответствовать ширине ремня.
• Диаметр внутреннего отверстия: Обеспечивает правильную посадку на ось кронштейна.

Параметр	Старый ролик	Новый ролик
Внешний диаметр (мм)	Замерить штангенциркулем	Должен совпадать ±0.5 мм
Ширина (мм)	Замерить по борозде ремня	Допуск ±0.3 мм
Диаметр отверстия (мм)	Проверить на люфт	Посадка должна быть без зазоров

Проверка плавности вращения подшипника нового ролика

Тщательно осмотрите новый ролик на предмет видимых дефектов: трещины корпуса, сколы или следы механических повреждений. Убедитесь в отсутствии заводского брака или повреждений, полученных при транспортировке – это критически важно для долговечности узла.

Перед установкой ролика в обязательном порядке проверьте работоспособность подшипника. Неполадки на этом этапе приведут к преждевременному выходу из строя ременной передачи, шумам или обрыву ремня генератора уже через несколько сотен километров пробега.

Порядок проверки

Выполните следующие действия для оценки состояния подшипника:

1. Зафиксируйте внешний корпус ролика одной рукой
2. Пальцами второй руки плавно проверните внутреннюю обойму по часовой стрелке
3. Повторите вращение против часовой стрелки с равномерным усилием
4. Оцените характеристики вращения по трём параметрам:

Параметр	Норма	Отклонение
Плавность хода	Бесшумное вращение без рывков	Заедания, ступенчатый ход
Люфт	Отсутствие радиального и осевого биения	Слышимый стук, ощутимый люфт
Посторонние звуки	Тихий равномерный гул	Хруст, скрежет, визг

Категорически запрещается устанавливать ролик при выявлении:

• Заклинивания подшипника даже на одном участке оборота
• Песчаного хруста при вращении
• Видимого перекоса внутренней обоймы

При обнаружении дефектов немедленно замените ролик по гарантии – установка некондиционной детали недопустима.

Нанесение графитовой смазки на ось крепления

Перед установкой нового натяжного ролика подготовьте посадочное место на кронштейне двигателя. Тщательно очистите ось крепления от старой смазки, грязи и продуктов износа металлической щеткой или ветошью. Убедитесь, что поверхность гладкая, без задиров или коррозии, которые могут помешать свободному вращению ролика.

Нанесите умеренный слой графитовой смазки (USP-1, Графитол или аналог) непосредственно на очищенную ось крепления. Используйте шприц, пластиковый шпатель или чистый палец в перчатке для равномерного распределения состава по всей окружности посадочной поверхности. Избегайте попадания смазки на резьбовые соединения и привалочные плоскости.

Ключевые правила обработки

1. Контроль количества – слой должен быть тонким (0.3-0.5 мм), излишки выдавит при затяжке
2. Равномерность покрытия – обработайте всю рабочую зону оси, включая торец
3. Запрет контакта с ремнём – немедленно удалите капли, попавшие на ребра ролика

Ошибка	Последствие	Профилактика
Избыток смазки	Загрязнение ремня, проскальзывание	Обтирка оси бумажным полотенцем после нанесения
Неполное покрытие	Точечная коррозия, заклинивание	Проворот ролика на оси до фиксации болтом

Не используйте литол или солидол – эти составы густеют на морозе и притягивают абразивную пыль. Графитовая смазка сохраняет пластичность в диапазоне -30°C...+110°C и создает сухую антифрикционную пленку.

После нанесения сразу установите ролик на ось, чтобы предотвратить загрязнение обработанной поверхности. Смазка снизит трение качения, продлит ресурс подшипника и исключит скрипы при работе натяжителя.

Установка нового ролика в штатное положение

Извлеките новый ролик из упаковки, убедившись в отсутствии повреждений и совпадении маркировки со снятой деталью. Нанесите тонкий слой смазки для подшипников на посадочное отверстие ролика, если это предусмотрено производителем. Совместите шпоночный паз на валу с выступом на ролике при его наличии.

Плавно наденьте ролик на крепежный болт/ось до полного прилегания к опорной поверхности. При установке на отдельном кронштейне предварительно зафиксируйте его на блоке двигателя штатными болтами без затяжки. Проверьте свободное вращение рукой – движение должно быть плавным без заеданий и люфта.

Фиксация компонента

1. Вставьте крепежный болт через центральное отверстие ролика
2. Наживите гайку/болт вручную на 2-3 оборота для предотвращения перекоса
3. Затяните крепеж динамометрическим ключом с усилием, указанным в руководстве (обычно 35-50 Нм)

Тип крепления	Особенности монтажа
Непосредственно на блоке	Контролируйте параллельность плоскости ролика ремню
Через натяжной механизм	Проверьте свободу хода регулировочного болта

Важно: После установки проверьте отсутствие биения – при вращении пальцем ролик должен сохранять траекторию без эксцентриситета. Убедитесь, что фланцы защиты подшипника не контактируют с соседними деталями.

Предварительная фиксация устройства крепежным болтом

Установите новый натяжной ролик в посадочное место, совместив монтажные отверстия с резьбовыми гнёздами блока двигателя. Контролируйте правильность позиционирования корпуса ролика относительно плоскости шкивов других агрегатов.

Вручную вкрутите крепёжный болт в центральное резьбовое отверстие до соприкосновения шайбы с поверхностью кронштейна. Избегайте перекоса резьбового соединения – болт должен входить строго перпендикулярно без применения инструментов.

Порядок операций

1. Нанесите каплю медной смазки на резьбовую часть штатного болта
2. Проверьте наличие уплотнительной шайбы под головкой крепежа
3. Совместите ось ролика с посадочным пальцем на двигателе
4. Вращайте болт против часовой стрелки до ощущения лёгкого сопротивления
5. Сделайте 1.5 оборота ключом для начальной фиксации

Контролируйте свободу вращения подшипника рукой – ролик должен сохранять плавный ход без заеданий. Не допускается полная затяжка болта на этом этапе, так как это заблокирует механизм регулировки натяжения.

Параметр	Норма	Ошибка
Выступ резьбы болта	2-3 мм за гайкой	Полное погружение
Зазор между кронштейнами	Равномерный 0.5 мм	Клиновидный просвет

Монтаж демонтированных ранее скоб и кронштейнов

Установите снятые ранее кронштейны и скобы в обратной последовательности, соблюдая первоначальное расположение элементов. Проверьте целостность резьбовых отверстий в блоке цилиндров и отсутствие деформаций на крепежных деталях перед фиксацией.

Используйте оригинальные болты и шайбы, при необходимости замены подбирайте аналогичные по классу прочности (маркировка 8.8 или выше). Смажьте резьбовую часть каждого крепежа графитовой смазкой для предотвращения коррозии и облегчения последующего демонтажа.

1. Кронштейн генератора:
   • Совместите монтажные отверстия с посадочными шпильками на блоке двигателя
   • Наживите гайки вручную без перекоса детали
2. Натяжную скобу:
   • Установите в паз регулировочного болта
   • Совместите ответную часть с кронштейном помпы
3. Опорную пластину:
   • Закрепите поверх кронштейна генератора
   • Проверьте совпадение технологических выступов

Выполните предварительную затяжку крепежа с усилием 15-20 Н·м динамометрическим ключом. После установки всех компонентов произведите окончательную затяжку в три этапа с последовательным увеличением момента до значений, указанных в таблице:

Элемент крепления	Момент затяжки (Н·м)
Главный болт кронштейна генератора	55 ± 5
Гайки опорной пластины	25 ± 3
Регулировочный болт натяжителя	40 ± 4

Проконтролируйте отсутствие зазоров между сопрягаемыми поверхностями с помощью щупа. Допустимое отклонение - не более 0,05 мм. Убедитесь, что кронштейны не контактируют с вращающимися элементами двигателя.

Затяжка основного болта с рекомендуемым моментом

После установки нового натяжного ролика и фиксации его положения, переходите к затяжке основного крепежного болта. Этот этап критически важен для надежной работы узла и предотвращения самопроизвольного откручивания.

Используйте только исправный динамометрический ключ с подходящим диапазоном измерений. Значение момента затяжки всегда указывается производителем автомобиля в технической документации и может существенно различаться в зависимости от модели двигателя.

Порядок выполнения затяжки

1. Установите на динамометрическом ключе требуемое значение момента (например, 45 Н·м или 32 lbf·ft).
2. Плавно вращайте ключ по часовой стрелке до характерного щелчка механизма, сигнализирующего о достижении установленного усилия.
3. Контролируйте положение ролика: он не должен проворачиваться или смещаться во время затяжки.
4. Избегайте повторного подтягивания после щелчка – это может привести к перетяжке и повреждению резьбы.

Тип двигателя	Пример момента затяжки	Особенности
Бензиновый 1.6 л	40–50 Н·м	Использовать фиксатор резьбы Loctite 242
Дизельный 2.0 л	55–65 Н·м	Обязательная замена стопорной шайбы

Важно: Никогда не используйте ударные инструменты или обычные воротки – только калиброванный динамометрический ключ гарантирует соблюдение точных параметров.

Извлечение стопорного штифта из натяжителя

Стопорный штифт фиксирует натяжитель в сжатом положении для облегчения установки/снятия ремня. Он обычно располагается в корпусе натяжителя и проходит через плунжерный механизм. Для работы потребуются плоскогубцы с узкими губками или специальные съемники штифтов.

Перед извлечением убедитесь, что натяжитель надежно зафиксирован в посадочном месте. Проверьте визуально отсутствие повреждений резьбы или корпуса вокруг штифта. Если штифт покрыт коррозией, обработайте соединение проникающей смазкой за 10-15 минут до начала работ.

Порядок действий

1. Захватите выступающую головку штифта плоскогубцами под прямым углом
2. Плавно вращайте штифт против часовой стрелки, прилагая постоянное усилие
3. При закисании:
   • Повторно нанесите смазку WD-40
   • Аккуратно постучите по плоскогубцам киянкой
   • Чередуйте вращение в обе стороны для разрушения коррозии
4. После ослабления резьбы выкрутите штифт пальцами до конца
5. Поместите извлеченный штифт в емкость для мелких деталей

Важно: Не прикладывайте избыточное усилие – это может сломать штифт. Если резьба сорвана, используйте экстрактор для сломанных болтов. После извлечения не допускайте случайного нажатия на натяжитель – механизм резко разожмется.

Тип штифта	Инструмент	Особенности извлечения
Резьбовой (болт)	Рожковый ключ	Требует точного размера ключа
Гладкий с кольцом	Круглогубцы	Вытягивается строго вдоль оси
Фиксирующая чека	Пассатижи	Требует разгибания усиков

Одевание ремня генератора согласно схеме расположения

Убедитесь, что новый ремень соответствует спецификации производителя по длине и типу профиля. Проверьте маркировку на старом ремне или сверьтесь с каталогом запчастей. Подготовьте схему обводки ремня – она обычно нанесена на защитный кожух двигателя, табличку под капотом или в руководстве по эксплуатации.

Очистите посадочные поверхности шкивов от грязи и масла сухой ветошью. Убедитесь, что все шкивы (коленвала, генератора, натяжного ролика, помпы) свободно вращаются без заеданий. Отведите натяжитель в крайнее положение для ослабления цепи/резинового элемента.

Последовательность установки ремня

1. Наденьте ремень на шкив коленчатого вала – это базовая точка для дальнейшей обводки.
2. Согласно схеме, проведите ремень через шкив генератора, сохраняя правильную ориентацию профиля (ребра/ручьи должны совпадать).
3. Обогните шкив помпы (если предусмотрено конструкцией), избегая перекручивания полотна.
4. На последнем этапе накиньте ремень на натяжной ролик, оставляя его вне зоны зацепления до момента натяжения.

Типичная ошибка	Последствие	Контрольная проверка
Перекрещивание ветвей ремня	Ускоренный износ, вибрация	Сравнить с диаграммой на кожухе
Неверное положение в ручьях шкивов	Сход ремня при работе	Проконтролировать глубину посадки по всей длине

После укладки убедитесь, что ремень полностью сидит во всех ручьях шкивов без перекосов. Не прикладывайте чрезмерное усилие при монтаже – резиновый корд повреждается при растяжении более чем на 3%. Если ремень не надевается, повторно проверьте положение натяжителя и схему обводки.

Контроль правильности размещения ремня в ручьях шкивов

После установки нового ремня и регулировки натяжения, визуально проверьте положение ремня на всех шкивах системы. Особое внимание уделите участкам между смежными шкивами – ремень не должен иметь перекосов или смещений относительно плоскости вращения.

Поочередно осмотрите каждый шкив при естественном освещении или с использованием фонаря. Ремень должен полностью находиться в ручьях шкивов по всей ширине, без выступания за края или перекручивания. Проверку выполняйте до запуска двигателя.

Порядок контроля шкивов

1. Шкив коленчатого вала
   • Ремень должен сидеть в нижней точке ручья
   • Проверьте отсутствие контакта с защитным кожухом
2. Шкив генератора
   • Контролируйте параллельность ребер ремня стенкам ручья
   • Убедитесь в отсутствии перекоса относительно смежных шкивов
3. Натяжной ролик
   • Ремень должен занимать центральное положение
   • Проверьте ровное прилегание по всей ширине рабочей поверхности
4. Дополнительные шкивы (при наличии)
   • Помпа системы охлаждения: проверьте глубину посадки
   • Гидроусилитель руля: убедитесь в отсутствии сползания

Типичные дефекты установки:

• Ремень выступает за край шкива более чем на 1 мм
• Наблюдается непараллельное положение ремня относительно плоскостей шкивов
• На участках между шкивами заметно перекручивание или волнообразный изгиб

Выполнение натяжения ремня по техническим требованиям

После установки нового ремня и ролика необходимо обеспечить правильное натяжение, указанное в технической документации транспортного средства. Недостаточное натяжение вызывает проскальзывание и перегрев, а чрезмерное – ускоряет износ подшипников генератора и ролика.

Используйте динамометр-линейку или специализированный прибор для точного замера усилия прогиба. Параметры (допустимый прогиб или частота колебаний) всегда указываются в руководстве по ремонту конкретной модели.

Порядок регулировки

1. Ослабьте крепежную гайку (или болт) генератора с помощью ключа.
2. Вставьте монтажную лопатку или монтировку между корпусом генератора и блоком цилиндров.
3. Плавно надавите на инструмент, смещая генератор от двигателя до появления легкого сопротивления.
4. Проверьте натяжение:
   • Метод прогиба: Нажмите на середину самого длинного участка ремня с усилием 10 кгс (98 Н). Величина прогиба должна соответствовать техтребованиям (обычно 5-10 мм).
   • Акустический метод: Измерьте частоту колебаний ремня при постукивании – значения должны совпадать с данными производителя.
5. Зафиксируйте положение генератора, затянув крепежную гайку с моментом, указанным в спецификации.
6. Прокрутите коленвал на 2-3 оборота за болт крепления шкива и повторно проверьте натяжение.

Убедитесь в отсутствии перекоса ремня – он должен лежать в шкивах строго параллельно, без смещения к краям. Запустите двигатель на 5 минут, затем заглушите и выполните финальную проверку натяжения. При отклонении параметров повторите регулировку.

Проверка свободы хода натяжного механизма

Убедитесь, что натяжной механизм перемещается без заеданий и посторонних шумов. Зафиксируйте корпус механизма рукой и попытайтесь переместить его в направлении, противоположном рабочему ходу (против усилия пружины). Проверьте плавность движения на всем доступном диапазоне.

Обратите внимание на люфты в крепежных элементах и шарнирных соединениях. Механизм должен возвращаться в исходное положение под действием пружины без задержек. Незначительное сопротивление допустимо, но резкие рывки или полная блокировка указывают на неисправность.

Ключевые признаки проблем

• Заклинивание: Механизм не двигается при приложении умеренного усилия
• Скрип/хруст: Посторонние звуки при перемещении
• Заедание: Рывки или неравномерное скольжение
• Неполный возврат: Пружина не обеспечивает исходную позицию

Нормальное состояние	Требует замены
Плавное движение без усилий	Необходимость приложения чрезмерной силы
Отсутствие люфтов в точках крепления	Вибрация или дребезжание при движении
Тихая работа пружины	Слышимые щелчки в шарнирах

При обнаружении дефектов запрещается эксплуатация узла – механизм подлежит замене вместе с роликом. Проверку выполняйте при снятом приводном ремне для исключения ложных результатов.

Визуальная проверка совмещения шкивов в одной плоскости

Установите новый натяжной ролик на штатное место, но не затягивайте крепежные болты окончательно. Ролик должен сохранять подвижность для последующей регулировки положения. Убедитесь, что деталь полностью села в посадочные гнезда без перекосов.

Возьмите прямой металлический линейку длиной не менее 30 см или специализированную рейку для проверки шкивов. Приложите инструмент ребром к боковым рабочим поверхностям шкивов коленчатого вала и генератора, минуя ручейки для ремня. Избегайте контакта с демпферами или фланцами.

Методика выявления несоосности

1. Плотно прижмите линейку к шкиву коленвала на всем протяжении рабочей поверхности.
2. Медленно подводите инструмент к шкиву генератора, контролируя зазор по всей окружности.
3. Проверните коленвал на 90° за храповик ключом. Повторите замер в 4 позициях (0°, 90°, 180°, 270°).

Допустимое отклонение не должно превышать значений, указанных в технических требованиях производителя (обычно ≤1 мм). При визуальном контроле просвет между линейкой и шкивом генератора должен быть практически незаметен. Перекосы свыше нормы вызывают ускоренный износ ремня и подшипников.

Симптом несоосности	Возможная причина
Зазор в верхней части шкива	Смещение генератора вниз относительно оси
Расхождение у основания	Выступание генератора вперед
Клинообразный просвет	Перекос кронштейна или деформация

При обнаружении отклонений ослабьте крепления генератора и натяжителя. Легкими постукиваниями резиновой киянкой скорректируйте положение узлов, постоянно перепроверяя совмещение. После устранения перекоса последовательно затяните все болты с моментом, указанным в руководстве по ремонту.

Ручное прокручивание ремня на 2-3 оборота

После установки нового ролика и фиксации крепежных болтов вручную прокрутите ремень генератора на 2-3 полных оборота. Это необходимо для правильной посадки ремня в ручьях шкивов и распределения нагрузки.

Во время прокрутки прислушивайтесь к посторонним звукам (треск, скрежет) и визуально контролируйте траекторию движения ремня. Убедитесь, что он не соскакивает со шкивов и не смещается к краям.

Порядок контроля после прокрутки

Проверьте следующие параметры:

• Равномерность натяжения на всех участках ремня
• Отсутствие перекосов относительно плоскостей шкивов
• Правильность положения ремня в канавках всех шкивов

Нормальное состояние	Дефект
Ровное гудение при вращении	Свист или дребезжание
Параллельное положение ремня	Смещение к внешнему краю шкивов

Монтаж ранее снятых защитных кожухов двигателя

Очистите поверхности кожухов и посадочные места на двигателе от загрязнений, используя ветошь и щетку. Убедитесь в отсутствии повреждений крепежных отверстий и целостности резиновых демпферов при их наличии.

Совместите нижний защитный кожух с крепежными шпильками двигателя, аккуратно наживите штатные гайки или болты рукой. Не допускайте перекоса детали при установке – зазоры между кожухом и смежными элементами должны быть равномерными.

Последовательность затяжки крепежа

1. Начните с центральных точек крепления, постепенно перемещаясь к краям кожуха
2. Затяните болты крест-накрест динамометрическим ключом с усилием, указанным в технической документации ТС
3. Проверьте отсутствие деформации кожуха при фиксации – между ним и ремнем должен сохраняться зазор 3-5 мм

Установите верхний кожух, совместив его монтажные проушины с кронштейнами двигателя. При наличии направляющих штифтов вставляйте кожух под углом 30-45° до характерного щелчка посадки. Обязательно верните на место все пластиковые заглушки и резиновые уплотнители, снятые при демонтаже.

Проведите визуальный контроль после монтажа:

• Отсутствие контакта кожухов с ремнем генератора и шкивами
• Надежная фиксация всех клипс и защелок по периметру защиты
• Корректное положение дренажных каналов в нижней части кожуха

Подключение минусовой клеммы аккумулятора

Перед установкой клеммы тщательно очистите контактные поверхности выводов аккумулятора и внутреннюю часть клеммы металлической щеткой. Убедитесь в отсутствии окислов, грязи или следов коррозии, которые могут нарушить электрический контакт.

Проверьте целостность провода и изоляции на участке возле клеммы. При обнаружении трещин, потертостей или повреждений медных жил замените провод перед подключением.

Порядок установки

1. Наденьте клемму на отрицательный вывод аккумулятора (отмечен знаком "-")
2. Затяните крепежный болт ключом на 10 мм с усилием 5-8 Н·м
3. Проверьте фиксацию: попытайтесь провернуть клемму рукой – движение не допускается

Контрольные действия после подключения:

• Запустите двигатель и проверьте работу генератора (погаснет ли лампа заряда)
• Измерьте напряжение на клеммах АКБ при работающем моторе: 13.6-14.8 В
• Убедитесь в отсутствии искрения или нагрева в месте соединения

Типовая ошибка	Последствие
Недостаточная затяжка	Прерывистый контакт, перегрев провода
Загрязнение контактов	Падение напряжения, трудный пуск двигателя
Перетяжка болта	Деформация клеммы, срыв резьбы

Запуск двигателя без нагрузки для первичной проверки

Перед запуском двигателя убедитесь в отсутствии посторонних предметов в зоне вращения ремня и корректности установки нового ролика. Проверьте надёжность затяжки всех крепёжных элементов, включая болт натяжителя и фиксирующие гайки.

Убедитесь, что ремень генератора правильно уложен в ручьи шкивов и не имеет перекосов. Вручную проверните коленчатый вал за болт крепления шкива на 2-3 оборота, контролируя плавность хода ролика и отсутствие зацеплений ремня за элементы конструкции.

Порядок выполнения проверки

1. Отключите все потребители энергии (фары, кондиционер, магнитолу)
2. Запустите двигатель на нейтральной передаче (или в режиме "Park" для АКПП)
3. Проведите визуальный контроль при работе на холостом ходу:
   • Отсутствие вибрации ремня
   • Равномерное вращение ролика без биения
   • Чистота звука работы (допустим лёгкий шелест, но не свист или скрежет)
4. Плавно повысьте обороты до 2000-2500 об/мин на 10-15 секунд
5. Заглушите двигатель при появлении:

   Дым	Признак перетяжки подшипника
   Вибрация	Ошибка центровки шкивов
   Посторонние шумы	Дефект ролика или натяжителя

При успешной проверке проведите тест под нагрузкой, включив мощные потребители (фары дальнего света, обогрев стекол). Контролируйте стабильность работы системы на всех режимах.

Контроль отсутствия посторонних шумов при работе

После установки нового натяжного ролика и сборки узла привода запустите двигатель на холостом ходу. Внимательно прослушайте зону расположения ремня генератора при минимальных оборотах, плавно повышая их до средних значений (2000-2500 об/мин).

Отсутствие посторонних звуков – ключевой индикатор корректности монтажа. Любые аномальные шумы требуют немедленной остановки двигателя для повторной диагностики. Обращайте внимание на характер звуков: свист указывает на проскальзывание ремня, скрежет или гул – на дефект подшипника ролика, стук – на ослабление крепежа.

Порядок диагностики шумов

• Свист/визг: Проверьте натяжение ремня динамометром согласно спецификации авто. Убедитесь в чистоте поверхностей шкивов.
• Гул/жужжание: Приложите руку к корпусу ролика (осторожно!). Вибрация подтверждает неисправность подшипника.
• Щелчки/стук: Проверьте затяжку болтов крепления ролика и генератора (момент указан в руководстве).

Тип шума	Возможная причина	Действия
Прерывистый свист	Недостаточное натяжение ремня	Проверить натяжитель, отрегулировать усилие
Постоянный гул	Перетянут ремень или брак подшипника	Ослабить натяжение, заменить ролик
Металлический стук	Ослабление крепежа или контакт ремня с кожухом	Проверить соосность шкивов, затянуть болты

1. При выявлении шумов остановите двигатель и дайте узлу остыть.
2. Визуально осмотрите траекторию ремня – перекосы недопустимы.
3. Проверьте отсутствие масляных пятен на ремне (утечки снижают трение).
4. Если шумы сохраняются после повторного монтажа – замените ролик по гарантии.

Наблюдение за траекторией движения ремня на холостых

После запуска двигателя на холостом ходу визуально отследите траекторию движения ремня генератора на всех шкивах. Сосредоточьтесь на участках между натяжным роликом, коленвалом, генератором и помпой (при наличии).

Убедитесь в отсутствии люфтов шкивов, проворачивая их рукой при выключенном двигателе (предварительно снимите защитные кожухи при их наличии). Проверьте параллельность плоскостей вращения всех шкивов – даже незначительный перекос вызывает уход ремня.

Критерии корректной работы

Признаки правильной траектории:

• Ремень движется строго по центру ручьев всех шкивов без касания стенок
• Отсутствуют поперечные колебания более 1-2 мм на свободных участках
• Нет подпрыгивания или проскальзывания на натяжном ролике

Типичные отклонения и их причины:

Смещение к внешнему краю	Износ подшипника ролика, перетяжка ремня
Уход к внутренней части	Ослабление натяжения, деформация кронштейна
Вибрирующее движение	Разрушение демпфера коленвала, повреждение ремня

При обнаружении отклонений обязательно заглушите двигатель и проведите повторную диагностику натяжения и соосности. Не игнорируйте даже незначительные колебания – они приводят к ускоренному износу.

Проведение тестовой поездки на короткую дистанцию

Перед началом движения убедитесь, что в салоне отсутствуют посторонние звуки (визг, скрежет, стук), а контрольная лампа заряда аккумулятора на приборной панели погасла сразу после запуска двигателя. Проверьте свободный ход рулевого колеса и отсутствие запаха гари в подкапотном пространстве.

Начните движение с плавного разгона до 40-50 км/ч, внимательно прислушиваясь к работе ременной передачи. Остановитесь через 200-300 метров для визуального осмотра ремня и натяжного ролика – убедитесь в отсутствии перекосов, биения или следов трения о другие элементы.

Ключевые этапы проверки

Во время поездки выполните последовательно следующие действия:

1. Резко увеличьте обороты двигателя до 3000-4000 об/мин – ремень не должен проскальзывать, издавая свист.
2. Включите энергоемкое оборудование (фары, обогрев стекол, кондиционер) – нагрузка на генератор не должна вызывать посторонних шумов.
3. Выполните несколько поворотов руля до упора на низкой скорости – это проверит корректность работы насоса ГУР (если он приводится этим ремнём).

После возвращения:

• Заглушите двигатель и немедленно проверьте температуру натяжного ролика рукой (осторожно – возможен ожог!). Допустимо лишь умеренное тепло.
• Осмотрите ремень по всей длине на предмет следов:
  • расслоения или задиров
  • трещин на внутренней стороне
  • отсутствующих фрагментов зубцов

Нормальные признаки	Тревожные симптомы
Равномерный гул ролика	Дребезжание, вой или скрежет
Легкое тепло деталей	Сильный нагрев или дым
Ровное положение ремня в шкивах	Следы перекоса или сползания

При обнаружении любых отклонений немедленно прекратите эксплуатацию автомобиля и проведите повторную диагностику узла. Успешная тестовая поездка подтверждает правильность установки и корректную работу нового натяжного ролика.

Повторный визуальный осмотр узла после остановки двигателя

После полной остановки двигателя выполните повторную проверку состояния натяжного ролика и смежных компонентов. Дождитесь остывания деталей во избежание ожогов, особенно металлических элементов и патрубков системы охлаждения.

Убедитесь в отсутствии посторонних предметов в подкапотном пространстве и обеспечьте стабильное освещение рабочей зоны. Используйте перчатки для защиты рук от остатков технических жидкостей и острых кромок.

Ключевые параметры для контроля

Внимательно исследуйте следующие аспекты установленного ролика:

• Соосность шкивов - ремень должен лежать строго в одной плоскости без перекосов
• Свободу вращения - проверьте плавность хода ролика без заеданий и люфта
• Отсутствие контакта с другими элементами (кронштейнами, шлангами, кузовными деталями)

Зафиксируйте результаты осмотра в таблице для последующего сравнения:

Параметр	Нормальное состояние	Фактическое состояние
Натяжение ремня	Прогиб 10-15 мм при усилии 10 кгс
Биение ролика	Отсутствие вибрации
Зазоры	≥ 5 мм до соседних деталей

При обнаружении отклонений немедленно устраните их: отрегулируйте натяжение, замените дефектный ролик или проверьте правильность сборки узла. Особое внимание уделите следам трения на смежных поверхностях - они свидетельствуют о критическом смещении компонентов.

Проверка температуры подшипника ролика на ощупь

После запуска двигателя дайте ему поработать 2-3 минуты на холостых оборотах для прогрева ременной передачи. В течение этого времени вибрации и трение в неисправном подшипнике проявятся локальным нагревом. Контролируйте только натяжной ролик – остальные компоненты привода трогать запрещено из соображений безопасности.

Остановите двигатель и немедленно проверьте температуру корпуса ролика тыльной стороной ладони. Использование кончиков пальцев недопустимо из-за риска ожога и травмы о движущиеся части. Контакт должен быть кратким (1-2 секунды) для точной оценки без повреждения кожи.

Интерпретация результатов

• Норма: Корпус слегка теплый (30-50°C), сравним с температурой блока цилиндров
• Тревога: Четко ощутимый жар (60-70°C), терпимый для тыльной стороны ладони 3-4 секунды
• Критично: Невозможно удержать руку (>80°C), запах горелой смазки или дыма

Важно: При обнаружении перегрева немедленно заглушите мотор. Дальнейшая эксплуатация приведет к заклиниванию ролика и обрыву ремня. Для точной диагностики сравните температуру с новым роликом в аналогичных условиях.

Контроль степени натяжения ремня после прогрева

После запуска двигателя дайте ему поработать на холостом ходу 5-10 минут для достижения рабочей температуры. Прогрев вызывает тепловое расширение металлических компонентов привода, что влияет на фактическое натяжение ремня.

Заглушите двигатель и сразу приступайте к проверке. Используйте перчатки для защиты от горячих поверхностей. Контроль выполняйте только при выключенном зажигании.

Процедура проверки натяжения

Примените один из методов измерения:

• Метод прогиба: Нажмите большим пальцем на середину самого длинного участка ремня (между генератором и коленвалом). Норма прогиба:
  • Для новых ремней: 5-7 мм при усилии 10 кгс
  • Для бывших в эксплуатации: 7-10 мм при том же усилии
• Тензометром: Установите прибор перпендикулярно ремню на центральном пролете. Сравните показания с данными производителя (обычно 50-100 Н для легковых авто).

Если натяжение не соответствует норме:

1. Ослабьте контргайку регулировочного болта
2. Поворачивайте болт натяжителя:
   • По часовой стрелке для увеличения натяжения
   • Против часовой для ослабления
3. Затяните контргайку моментом 25-40 Н·м после корректировки
4. Повторно проверьте прогиб по методике выше

Проверьте траекторию вращения ремня при кратковременном запуске двигателя. Ремень должен двигаться без перекосов и не касаться защитных кожухов. Повторный контроль обязателен после 100-200 км пробега.

Утилизация старого ролика согласно экологическим нормам

После замены натяжного ролика ремня генератора старый компонент подлежит обязательной утилизации с соблюдением экологических требований. Большинство роликов содержат металлические и полимерные элементы, которые при неправильном захоронении загрязняют почву и грунтовые воды токсичными веществами.

Категорически запрещено выбрасывать отработанные автокомпоненты с бытовым мусором или оставлять в природной среде. Несоблюдение норм утилизации влечет административную ответственность согласно ФЗ №89 "Об отходах производства и потребления".

Порядок действий

1. Промаркируйте ролик – прикрепите бирку с указанием:
   • Марки автомобиля
   • Даты замены
   • Материалов конструкции (например: сталь + каучук)
2. Передайте компонент в специализированные пункты приёма:

   Тип организации	Требования
   Автосервисы	Обязаны принимать отходы по договору с лицензированными переработчиками
   Экотерминалы	Бесплатный приём при наличии паспорта транспортного средства

3. Получите акт приёма-передачи, подтверждающий легальную утилизацию – документ храните 3 года

Примечание: Подшипники роликов проходят демонтаж и переплавку, полимерные втулки отправляют на пиролизную переработку для получения технических масел. Резиновые элементы утилизируют методом криогенного дробления с последующим использованием в дорожных покрытиях.

Список источников

При подготовке инструкции использовались специализированные технические материалы, обеспечивающие точность и безопасность выполнения работ.

Ниже представлены ключевые источники информации для детального изучения процедуры замены.

• Руководство по ремонту конкретной модели автомобиля от производителя (раздел системы навесного оборудования)
• Технические бюллетени производителей автокомпонентов: Gates, Contitech, Dayco
• Видеоинструкции от сертифицированных автосервисов на платформах YouTube
• Статьи в профильных журналах: «За рулем», «Авторевю» (архивные выпуски)
• Онлайн-базы данных электронных каталогов запчастей: Exist, EMEX, AutoDoc
• Форумы автомобильных мастеров: Drive2, AA1976, специализированные ветки обсуждений
• Пособия по техническому обслуживанию от учебных центров: «Монтаж приводных ремней»

Видео: Замена ремня генератора и натяжного ролика на автомобиле Ситроен С 4


• Где расположены дверные концевики и схема их подключения

• Замена помпы ЗМЗ 406 - артикулы, фото и инструкция

• Автомобили-инвалидки - выпуск, характеристики и эксплуатация
